Picas de tierra, Bridas de conexión, Soportes de conductores, Cajas para puntos de separación

Picas de tierra, Bridas de conexión y Puntos de separación para conectar el derivador con la instalación de tierra.

Set de picas de tierra

Completo con manguito de separación y bornas de conexión (de dos tornillos).

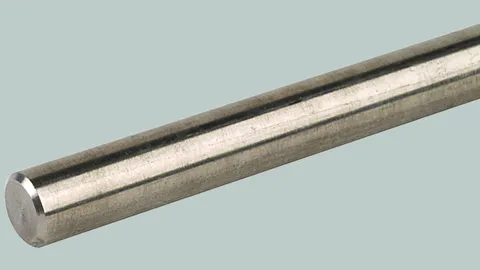

Picas de tierra

Para la conexión de electrodos de dispersión a la instalación de tierra.

Bridas de conexión rectas / anguladas

Para la conexión de electrodos de dispersión a la instalación de tierra; en acero inoxidable INOX anticorrosivo.

Marcado para bridas de conexión

Para fijar en la terminación de conductores redondos o pletinas como marca que llama la atención (según DIN 18014) durante la fase de construcción.

Soporte de conductores DEHNhold

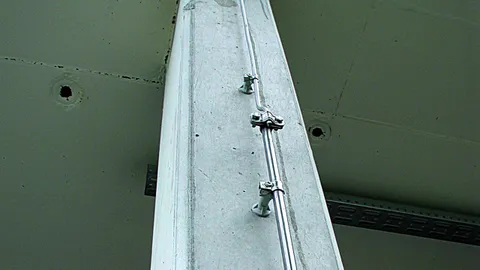

Soporte de conductores con caballete ranurado para la fijación de conductores redondos, guiado fijo del conductor.
Utilizable para diferentes materiales, por ej. Al, INOX, St/tZn y Cu.

Soporte de conductores con caballete, diseño plano

Caballete con dos tornillos M6, para conductores redondos y pletinas.
Con arandela de estanqueidad de material plástico (gris).

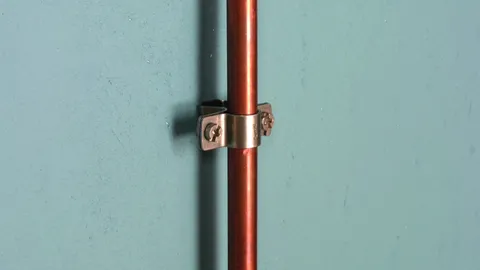

Soporte de conductores con caballete y arandela

Unidad completa con arandela para el tendido de conductores, guiado fijo del conductor.

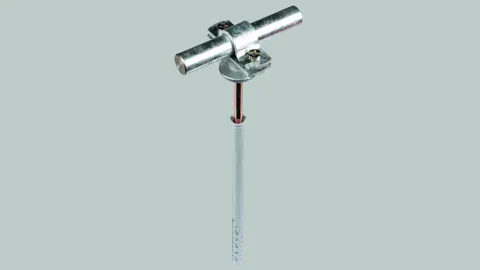

Soporte de conductores para sistemas de aislamiento térmico

Caballete con dos tornillos M6, guiado fijo del conductor.

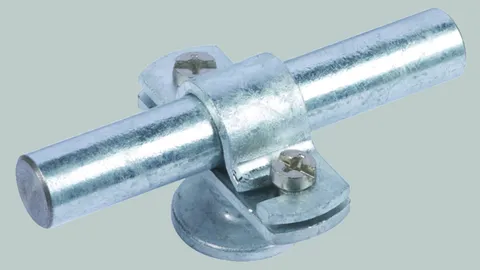

Soporte para picas DEHNhold

Para la fijación de picas de tierra con caballete ranurado, guiado fijo del conductor.
Para utilizar con diferentes materiales por ej. Al, INOX, St/tZn y Cu.

Soporte para picas con caballete y arandela

Unidad completa con arandela para el tendido de picas de tierra, guiado fijo del conductor.

Soporte para picas para sistemas de aislamiento térmico

Caballete con dos tornillos M6, con arandela (ZFP) y taco en material plástico Ø10 mm.

Soporte para picas DEHNfix

Sistema de soporte con dos funciones (fijación del soporte y del conductor), guiado fijo del conductor.
Idóneo solo para piedras macizas u hormigón.

Soporte para picas con grapa

Para fijación a la pared con tornillos de fijación M6, guiado fijo del conductor.

Soporte de pletinas DEHNhold

Para la fijación de pletinas con caballete ranurado, guiado fijo del conductor.
Para utilizar con diferentes materiales por ej. Al, INOX, St/tZn y Cu.

Soporte de pletinas con caballete - diseño plano

Caballete con dos tornillos M6.

Soporte de pletinas con caballete y arandela

Unidad completa con arandela para el tendido de pletinas.

Soporte de pletinas / conductores redondos con placa de presión

Para montaje sobre pared.
Placa de presión con tornillo M8 para el tendido de pletina hasta 11 mm y de conductores redondos 6-10 mm.

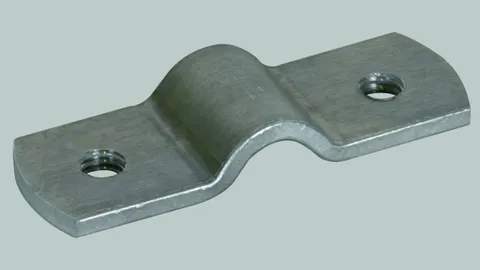

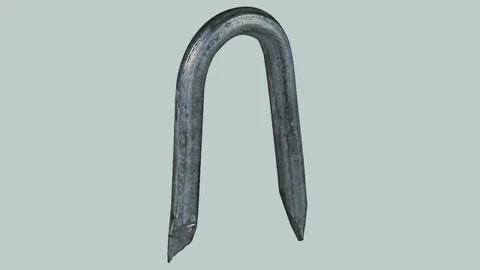

Grapas

Para la fijación de conductores por ej. a mástiles de madera y similares.

Grapas para pletinas

Para la fijación de pletinas por ej. a mástiles de madera y similares.

Taco para placa en espuma rígida

Taco para placa en espuma rígida para la fijación de soportes para picas, de pletinas y de conductores redondos en sistemas de aislamiento térmico.
Inserción con rosca interior (TX40).
Montaje con tornillos de madera Ø4,5 mm.

Este taco es idóneo para la fijación de soportes de conductores solo si no hay fuerzas de tracción adicionales en el electrodo de dispersión.

Tornillos de madera con cabezal roscado

Tornillo de madera para fijar soportes para picas, pletinas y conductores redondos con rosca interior.

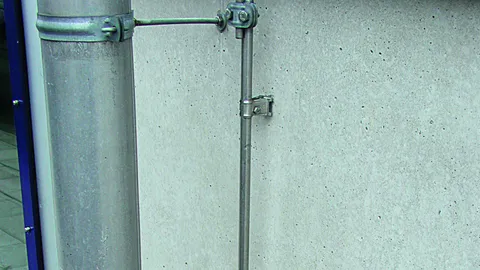

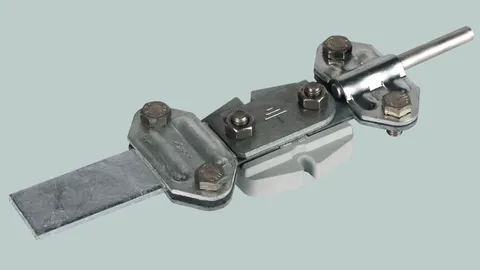

Puntos de separación FIX

Con brida de aislamiento y pieza de separación.

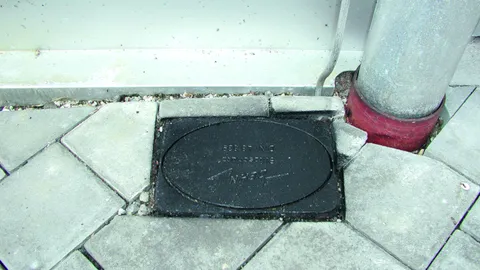

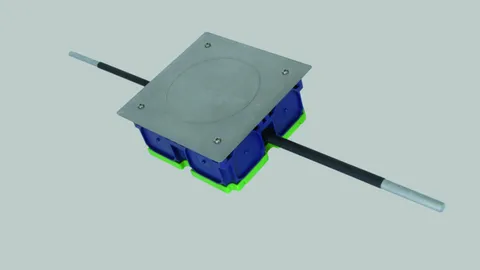

Cajas para puntos de separación montaje bajo tierra

Para montaje bajo tierra, para separación del electrodo de dispersión de la instalación de tierra durante la medición.

Cajas para puntos de separación

Para el montaje en hormigón con punto de separación incorporado.
Versión con símbolo para montaje en hormigón.

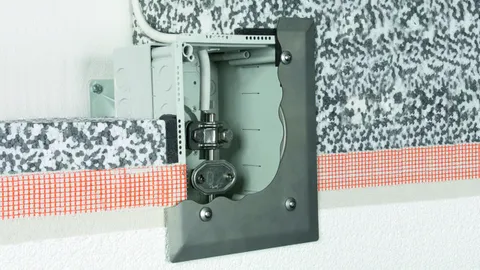

Cajas para puntos de separación para sistemas de aislamiento térmico

La caja para puntos de separación telescópica está diseñada especialmente para su instalación en sistemas de aislamiento térmico (protección completa del calor).
Con la caja para puntos de separación pueden ajustarse alturas de montaje de 90 a 140 mm sin etapas. El distanciador adicional facilita la utilización para materiales aislantes con espesores de hasta 320 mm.

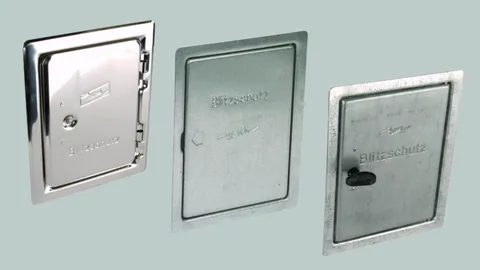

Puertas de revisión

Para puntos de separación bajo pared.

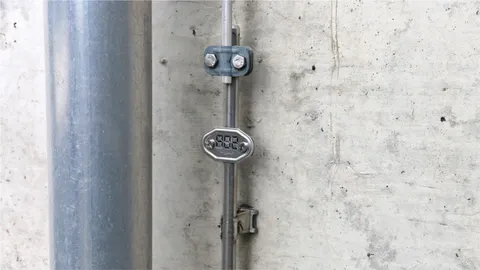

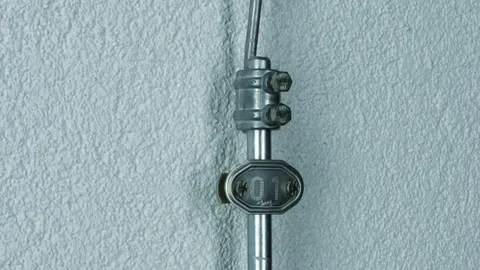

Placas de numeración variables

Con la placa de numeración variable pueden marcarse puntos de medida, derivadores así como bridas de conexión. Con los insertos de númeración estampados puede equiparse la placa de numeración rápidamente e individualmente sin herramientas (número de vibraciones). Así se asegura una marcación homogénea.

Placas de numeración rotulables

Con la placa de numeración de 7 segmentos y el rotulador permanente correspondiente, se pueden crear números de 1 a 999, así como combinaciones específicas, por ejemplo, A01, b02, C03, d04, etc. El rotulador permanente especial de color negro se ha contrastado en el tiempo con la placa de numeración durante periodos prolongados: cobertura intensa, secado rápido, impermeable, increíblemente resistente a la luz y a la abrasión. No se recomiendan otros colores ni otros tipos de instrumentos de escritura.
La placa de numeración sin troquelado se puede utilizar para la inscripción in situ con punzones de numeración de 10 mm.

Soporte para placa de revisión para sistemas de aislamiento térmico

Para la fijación de la placa de revisión al electrodo de dispersión o a la inserción a tierra.

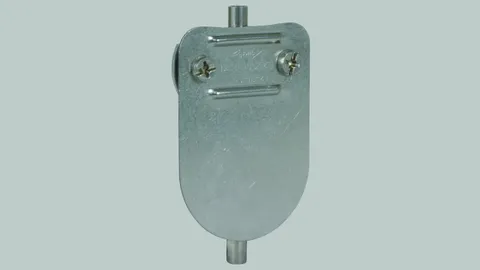

Caballete con dos tornillos

Con rosca M6, para combinar con letrero indicador "Atención! compensación de potencial" art Nº 480 599 o por ej. con placas de numeración.
