Componenti per dispersore per ferri d'armatura

Secondo la norma DIN 18014 "Impianti di messa a terra per gli edifici - progettazione, esecuzione e documentazione", il conduttore di equipotenzialità / dispersore di fondazione deve essere collegato all'armatura della piastra di fondazione ogni 2 metri.

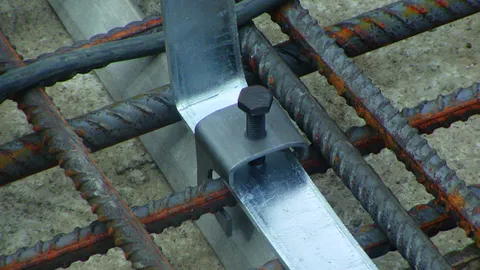

Per connettere reti elettrosaldate o armature con conduttori tondi e piatti.
Posa del conduttore: (II) = parallela (+) = a croce

Rapido e sicuro:
DEHNclip consente il collegamento rapido senza attrezzi del dispersore con i ferri d’armatura. DEHNclip è collaudato con una portata di corrente di fulmine di 50 kA (10/350 µs) come indicato nella norma DIN EN 62561-1.

Secondo la norma DIN 18014 "Impianti di messa a terra per gli edifici - progettazione, esecuzione e documentazione", il conduttore di equipotenzialità / dispersore di fondazione deve essere collegato all'armatura della piastra di fondazione ogni 2 metri.

Per connettere reti elettrosaldate o armature con conduttori tondi e piatti.
Posa del conduttore: (II) = parallela (+) = a croce

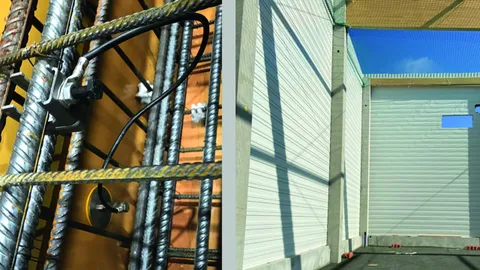

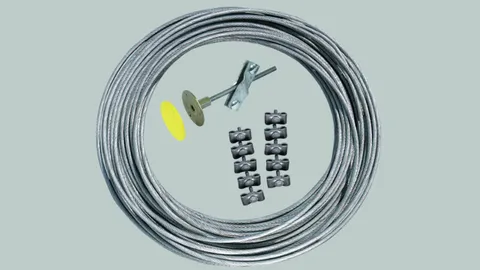

Set di collegamento e ponticellamento per utilizzare come calata i ferri di armatura (longitudinali) dei sostegni in cemento armato o delle pareti.

Morsetto per il collegamento di conduttori tondi oppure piatti nelle fondamenta in cemento.
Per connessioni a "T", a croce e parallele senza dover infilare i conduttori.

Posa del conduttore:
(ll) = parallelo
(+) = a croce

Per il collegamento di conduttori tondi oppure piatti nelle fondamenta oppure di reti elettrosaldate e ferri di armatura con conduttori tondi e piatti.

Posa del conduttore:
(II) = parallelo
(+) = a croce

Per collegamenti a "T", a croce e paralleli per l'utilizzo nelle fondamenta.

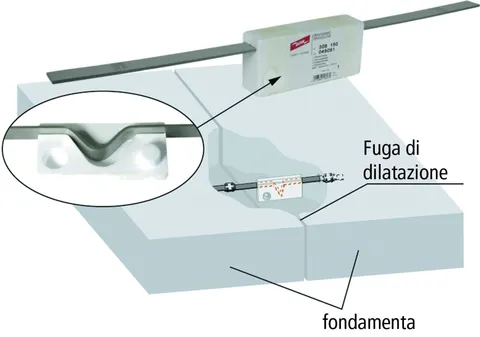

Per il passaggio del dispersore in fondamenta estese (più segmenti) tramite le fughe di dilatazione/seperazione, senza dover far uscire il dispersore dal plinto di fondazione.

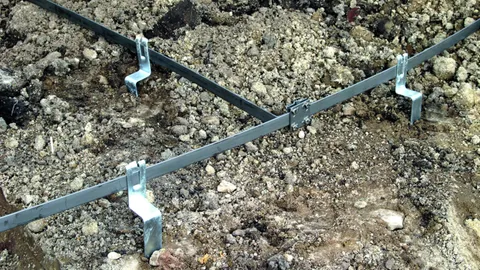

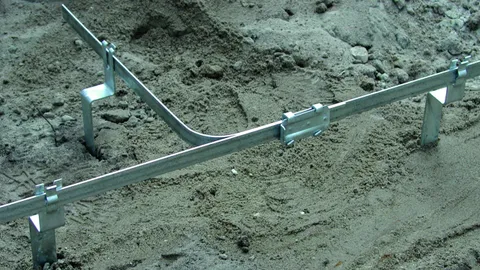

Per la posa di conduttori di terra nel piano delle fondamenta.
Con linguetta di blocco contro la fuoriuscita del conduttore.

Morsetto di collegamento per connessioni a "T", a croce e parallele, a due componenti.

Morsetto di collegamento per l'unione di cavi con conduttori tondi.
