Elementy połączeniowe do uziomów fundamentowych

Zaciski do łączenia przewodów okrągłych i płaskich oraz do łączenie elementów strukturalnych. Łączniki, elementy mostkujące oraz złącza probiercze do przyłączania do instalacji uziemiającej.

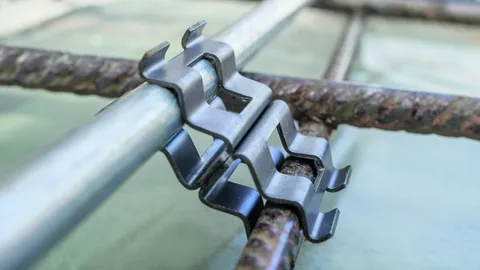

Zacisk do zbrojenia DEHNclip

Zgodnie z normą DIN 18014 „Uziomy fundamentowe – planowanie, wykonanie i dokumentacja” z marca 2014 r., uziomy fundamentowe muszą być połączone ze zbrojeniem płyty fundamentowej co 2 metry. Istnieją różne opcje dla takich połączeń. Zacisk łączący okazał się najbardziej ekonomicznym rodzajem połączenia, ponieważ można je szybko i łatwo wykonać na miejscu.

Zgodnie z obowiązującą normą dot. ochrony odgromowej, pręty zbrojeniowe należy stosować jako naturalne elementy systemu przewodów odprowadzających. Poniżej znajduje się przegląd nominalnych i zewnętrznych średnic oraz przekrojów prętów zbrojeniowych DIN EN 10080:2005.

Do łączenia stalowych siatek zbrojeniowych lub zbrojenia z drutami i płaskownikami.
Układ: (II) = równoległy (+) = krzyżowy

Szybko i niezawodnie:
Zacisk do zbrojenia DEHNclip umożliwia szybkie, beznarzędziowe połączenie uziomu z korpusem zbrojenia. Zacisk DEHNclip został przetestowany zgodnie z normą DIN EN 62561-1 pod kątem obciążalności prądem piorunowym na poziomie 50 kA (10/350 μs).

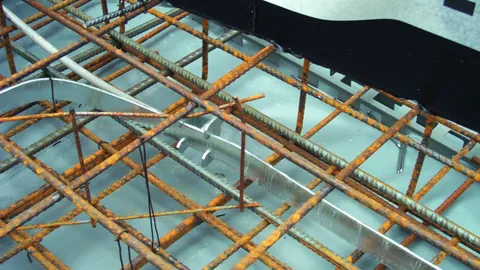

Zaciski łączące do zbrojenia

Zgodnie z normą DIN 18014 „Instalacje uziemiające budynków – planowanie, wykonanie i dokumentacja”, przewody wyrównawcze / uziomy fundamentowe muszą być połączone ze zbrojeniem płyty fundamentowej co 2 metry.

Do łączenia stalowych siatek zbrojeniowych lub zbrojenia z drutami i płaskownikami.
Układ: (II) = równoległy (+) = krzyżowy

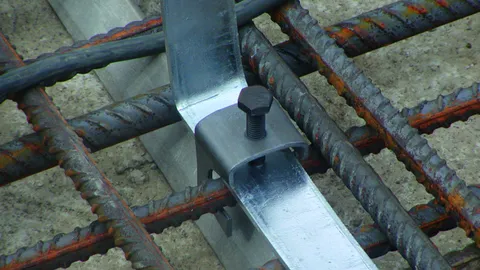

Zacisk łączące do uziomów fundamentowych

Do łączenia drutów okrągłych i płaskowników w fundamencie betonowym.
Do połączeń T-kształtnych, krzyżowych i równoległych, bez konieczności przeciągania przewodu.

Układ:
(II) = równoległy
(+) = krzyżowy

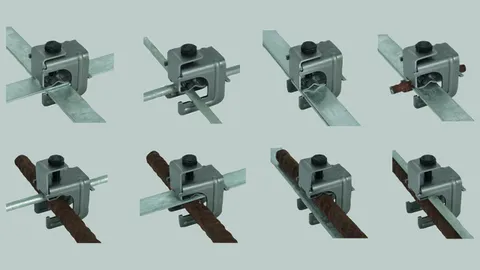

Zaciski łączące do uziomów fundamentowych i zbrojeń

Do łączenia drutów okrągłych i płaskowników w fundamentach betonowych lub stalowych siatek zbrojeniowych i zbrojenia z drutami okrągłymi i płaskownikami.

Układ:
(II) = równoległy
(+) = krzyżowy

Zacisk klinowy

Do połączeń T-kształtnych, krzyżowych i równoległych do stosowania w fundamentach betonowych.

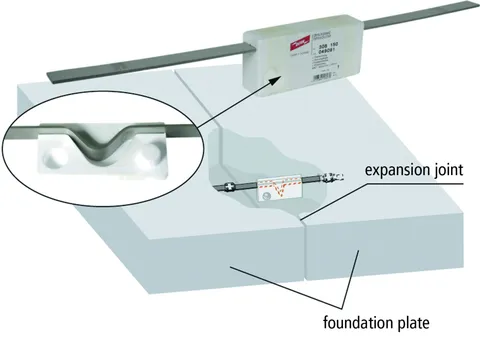

Płaskownik kompensacyjny do uziomów fundamentowych

Do przeprowadzenia uziomu fundamentowego w rozległych fundamentach (kilka odcinków) przez szczeliny dylatacyjne, bez konieczności wyprowadzania uziomu z płyty fundamentowej.

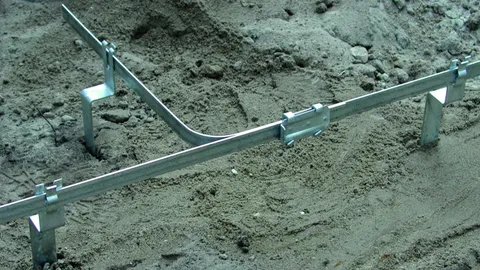

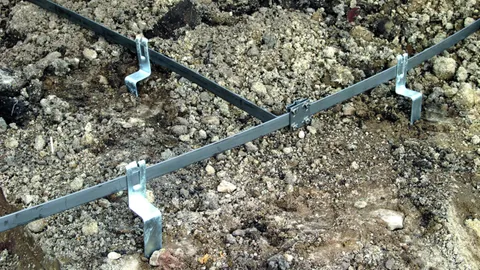

Wsporniki dystansujące

Do układania przewodów uziemiających w podstawie fundamentu.
Z zaczepem zapobiegającym przemieszczeniu się przewodu.
