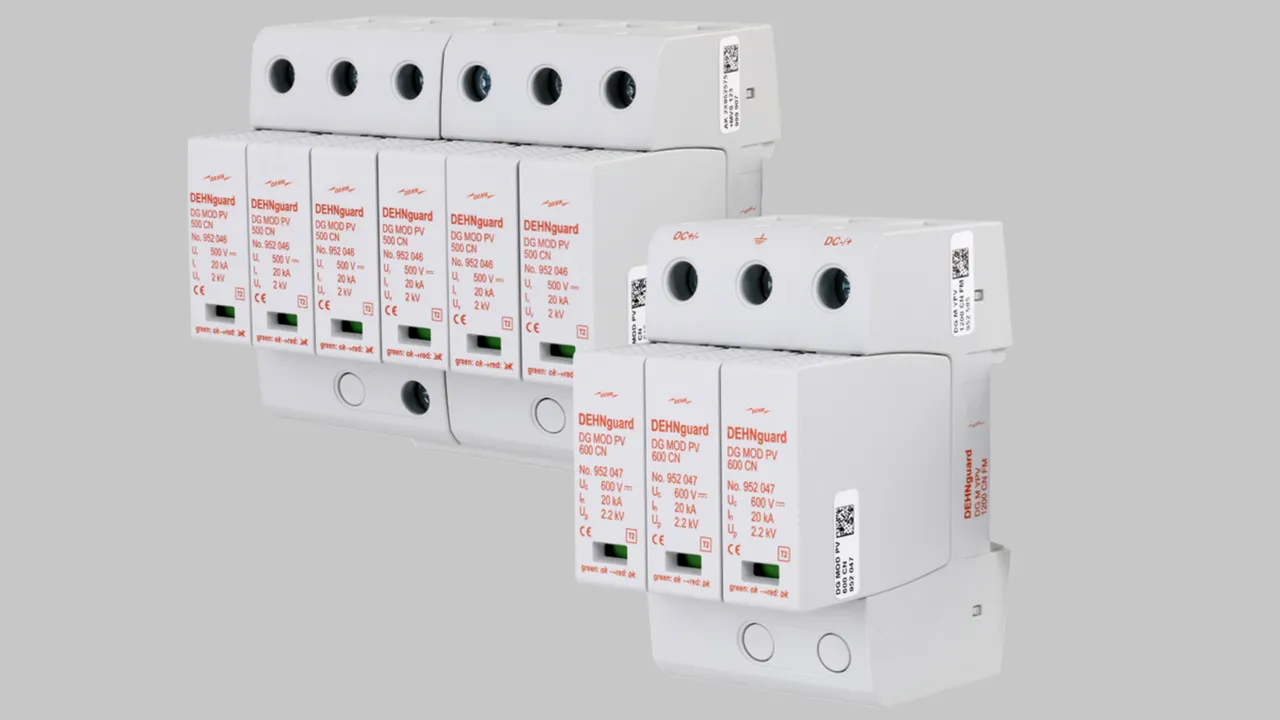

DEHNguard modular (Y)PV CN

多极模块化电涌保护（包含预接线单元），用于光伏系统，最大电压可达到1500V。
  • 由底座和插入式模块组成，含预接线单无，用于光伏系统
  • 由三个高通压敏电阻组成的防故障Y型电路，防止光伏电路中的绝缘故障对电涌保护器的损坏。
  • 依据EN50539-11测试
  • 动态热脱扣设计，具有高可靠性
  • 指示窗口设计，红色代表故障，需要更换模块， 绿色代表正常
  • 适用于IEC60364-7-712标准（光伏供电系统-建筑电气安装）

DG M YPV 1000 CN (FM)

多极模块化电涌保护器，用于光伏系统，FM版本带遥信端子（浮动切换触点）。

2 Products

Part No. 952570 DG M YPV 1000 CN

GTIN 6942299501261, Customs tariff No. (EU): , Gross weight: 325.00 g, PU: 1.00 件

Images

Additional information

DEHNguard M YPV 1000 CN 电涌保护器
3极模块可插拔电涌保护器，用于光伏直流1000V系统，3模宽度
依据IEC 61643-31，GB/T 18802.31-2016，2级SPD
故障指示
光伏系统最大持续工作电压：1100 V
电压保护水平：≤ 4 kV
标称放电电流：20 kA
总放电电流：40 kA
短路耐受能力：1 kA
依据IEC 62305-4, GB/T21714.4-2015可与其它红线产品能量协调使用
适用于IEC 60364-7-712，GB/T 16895.32-2008（光伏供电系统-建筑电气安装)

制造商： DEHN
型号: DG M YPV 1000 CN
货号: 952570
其他类似产品

Certificates



Technical data

SPD依据 EN50539-11 2级 / II级
最大光伏电压 (UCPV ) ≤ 1100 V
短路耐受能力 (ISCPV ) 1000 A
标称放电电流 (8/20 µs) [(DC+/DC-) --> PE] (In ) 20 kA
最大放电电流 (8/20 µs) [(DC+/DC-) --> PE] (Imax ) 40 kA
总放电电流 (8/20 µs) [(DC+/DC-) --> PE] (Itotal ) 40 kA
电压保护水平 (UP ) ≤ 4 kV

Product 952570 was added to Notepad.

Go to Notepad

Product 952570 was added to the cart.

Go to Web-Shop

Part No. 952575 DG M YPV 1000 CN FM

GTIN 6942299501278, Customs tariff No. (EU): , Gross weight: 330.00 g, PU: 1.00 件

Images

Additional information

DEHNguard M YPV 1000 CN FM 电涌保护器
3极模块可插拔电涌保护器，用于光伏直流1000V系统，3模宽度
依据IEC 61643-31，GB/T 18802.31-2016，2级SPD
故障指示，远程告警功能
光伏系统最大持续工作电压：1100 V
电压保护水平：≤ 4 kV
标称放电电流：20 kA
总放电电流：40 kA
短路耐受能力：1 kA
依据IEC 62305-4, GB/T21714.4-2015可与其它红线产品能量协调使用
适用于IEC 60364-7-712，GB/T 16895.32-2008（光伏供电系统-建筑电气安装）

制造商： DEHN
型号: DG M YPV 1000 CN FM
货号: 952575
其他类似产品

Certificates



Technical data

SPD依据 EN50539-11 2级 / II级
最大光伏电压 (UCPV ) ≤ 1100 V
短路耐受能力 (ISCPV ) 1000 A
标称放电电流 (8/20 µs) [(DC+/DC-) --> PE] (In ) 20 kA
最大放电电流 (8/20 µs) [(DC+/DC-) --> PE] (Imax ) 40 kA
总放电电流 (8/20 µs) [(DC+/DC-) --> PE] (Itotal ) 40 kA
电压保护水平 (UP ) ≤ 4 kV

Product 952575 was added to Notepad.

Go to Notepad

Product 952575 was added to the cart.

Go to Web-Shop

DG M YPV 1200 CN FM

多极模块化电涌保护器，用于光伏系统，带遥信端子（浮动遥信触点）。

1 Product

Part No. 952585 DG M YPV 1200 CN FM

GTIN 6942299503012, Customs tariff No. (EU): , Gross weight: 377.00 g, PU: 1.00 件

Images

Additional information

DEHNguard M YPV 1200 CN FM 电涌保护器
3极模块可插拔电涌保护器，用于光伏直流1200V系统，3模宽度
依据IEC 61643-31，GB/T 18802.31-2016，2级SPD
故障指示，远程告警功能
光伏系统最大持续工作电压：1200 V
电压保护水平：≤ 4.5 kV
标称放电电流：20 kA
总放电电流：40 kA
短路耐受能力：1 kA
依据IEC 62305-4, GB/T21714.4-2015可与其它红线产品能量协调使用
适用于IEC 60364-7-712，GB/T 16895.32-2008（光伏供电系统-建筑电气安装）

制造商： DEHN
型号: DG M YPV 1200 CN FM
货号: 952585
其他类似产品

Certificates



Technical data

SPD依据 EN50539-11 2级 / II级
最大光伏电压 (UCPV ) ≤ 1200 V
短路耐受能力 (ISCPV ) 1000 A
标称放电电流 (8/20 µs) [(DC+/DC-) --> PE] (In ) 20 kA
最大放电电流 (8/20 µs) [(DC+/DC-) --> PE] (Imax ) 40 kA
总放电电流 (8/20 µs) [(DC+/DC-) --> PE] (Itotal ) 40 kA
电压保护水平 (UP ) ≤ 4.5 kV

Product 952585 was added to Notepad.

Go to Notepad

Product 952585 was added to the cart.

Go to Web-Shop

DG M YPV 1500 CN FM

多极模块化电涌保护器，用于光伏系统，带遥信端子（浮动遥信触点）。

1 Product

Part No. 952577 DG M YPV 1500 CN FM

GTIN 6942299503906, Customs tariff No. (EU): , Gross weight: 0.00 g, PU: 1.00 件

Images

Additional information

DEHNguard M YPV 1500 CN FM 电涌保护器
3极模块可插拔电涌保护器，用于光伏直流1500V系统，3模宽度
依据IEC 61643-31，GB/T 18802.31-2016，2级SPD
故障指示，远程告警功能
光伏系统最大持续工作电压：1500 V
电压保护水平：≤ 5 kV
标称放电电流：20 kA
总放电电流：40 kA
短路耐受能力：1 kA
依据IEC 62305-4, GB/T21714.4-2015可与其它红线产品能量协调使用
适用于IEC 60364-7-712，GB/T 16895.32-2008（光伏供电系统-建筑电气安装）

制造商： DEHN
型号: DG M YPV 1500 CN FM
货号: 952577
其他类似产品

Certificates



Technical data

SPD依据 EN50539-11 2级 / II级
最大光伏电压 (UCPV ) ≤ 1500 V
短路耐受能力 (ISCPV ) 1000 A
标称放电电流 (8/20 µs) [(DC+/DC-) --> PE] (In ) 20 kA
最大放电电流 (8/20 µs) [(DC+/DC-) --> PE] (Imax ) 40 kA
总放电电流 (8/20 µs) [(DC+/DC-) --> PE] (Itotal ) 40 kA
电压保护水平 (UP ) ≤ 5 kV

Product 952577 was added to Notepad.

Go to Notepad

Product 952577 was added to the cart.

Go to Web-Shop

AK 2x 952575+MVS123

多极模块化电涌保护器，用于光伏系统，带遥信端子（浮动遥信触点）。

1 Product

Part No. 999907 AK 2x 952575+MVS123

GTIN 6942299502510, Customs tariff No. (EU): , Gross weight: 753.00 g, PU: 1.00 件

Images

Additional information

DEHNguard M PV 多极电涌保护器
6极模块可插拔电涌保护器，用于多极光伏直流1000V系统，6模宽度
依据IEC 61643-31，GB/T 18802.31-2016，2级SPD
故障指示，远程告警功能
光伏系统最大持续工作电压：1000 V
电压保护水平：≤ 4 kV
标称放电电流：20 kA
总放电电流：25 kA
短路耐受能力：1 kA
依据IEC 62305-4, GB/T21714.4-2015可与其它红线产品能量协调使用
适用于IEC 60364-7-712，GB/T 16895.32-2008（光伏供电系统-建筑电气安装）

制造商： DEHN
型号: AK 2x 952575+MVS123
货号: 999907
其他类似产品



Technical data

EN 50539-11的符合性 是
SPD依据 EN50539-11 2级 / II级
最大光伏电压 (UCPV ) ≤ 1000 V
短路耐受能力 (ISCPV ) 200 A
标称放电电流 (8/20 µs) [(DC+/DC-) --> PE] (In ) 20 kA
最大放电电流 (8/20 µs) [(DC+/DC-) --> PE] (Imax ) 40 kA
总放电电流 (8/20 µs) [(DC+/DC-) --> PE] (Itotal ) 25 kA
电压保护水平 (UP ) ≤ 4 kV

Product 999907 was added to Notepad.

Go to Notepad

Product 999907 was added to the cart.

Go to Web-Shop

DG MOD PV ... CN

用于DEHNguard M YPV ... 的压敏电阻型保护模块。

3 Products

Part No. 952046 DG MOD PV 500 CN

GTIN 6942299501285, Customs tariff No. (EU): , Gross weight: 74.00 g, PU: 1.00 件

Images

Additional information



制造商： DEHN
型号: DG MOD PV 500 CN
货号: 952046
其他类似产品



Technical data

最大放电电流 (8/20 µs) (Imax ) 40 kA
总放电电流 (8/20 µs) (Itotal ) 40 kA

Product 952046 was added to Notepad.

Go to Notepad

Product 952046 was added to the cart.

Go to Web-Shop

Part No. 952047 DG MOD PV 600 CN

GTIN 6942299503029, Customs tariff No. (EU): , Gross weight: 74.00 g, PU: 1.00 件

Images

Additional information



制造商： DEHN
型号: DG MOD PV 600 CN
货号: 952047
其他类似产品



Technical data

最大放电电流 (8/20 µs) (Imax ) 40 kA
总放电电流 (8/20 µs) (Itotal ) 40 kA

Product 952047 was added to Notepad.

Go to Notepad

Product 952047 was added to the cart.

Go to Web-Shop

Part No. 952057 DG MOD PV 750 CN

GTIN 6942299504019, Customs tariff No. (EU): , Gross weight: 60.00 g, PU: 1.00 件

Images

Additional information



制造商： DEHN
型号: DG MOD PV 750 CN
货号: 952057
其他类似产品



Technical data

最大放电电流 (8/20 µs) (Imax ) 40 kA
总放电电流 (8/20 µs) (Itotal ) 40 kA

Product 952057 was added to Notepad.

Go to Notepad

Product 952057 was added to the cart.

Go to Web-Shop
