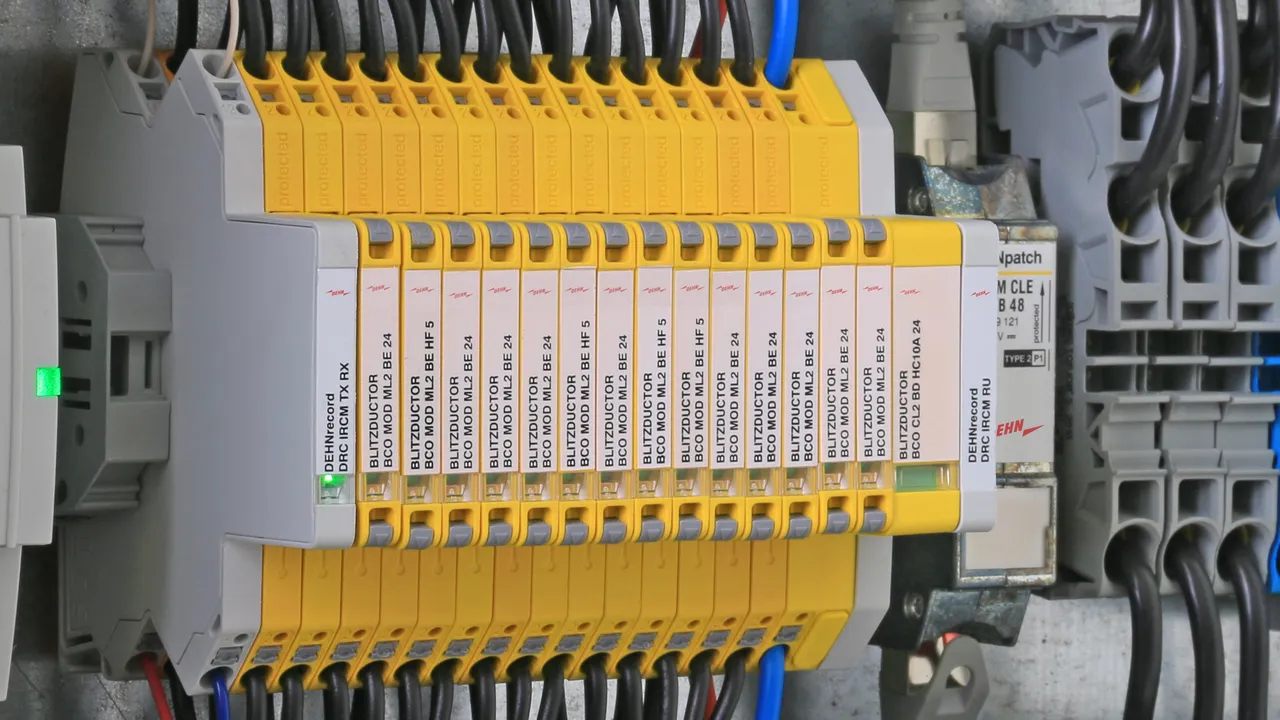

BLITZDUCTORconnect - 紧凑型

通用型雷电流/电涌保护器
  • 用于保护测量及控制电路，总线系统及通信系统
  • 高总放电能力，3 kA (10/350µs)，10 kA (8/20µs)
  • 最大冲击电流 Imax (8/20µs) 可达20 kA
  • 低电压保护水平，可用于终端设备保护
紧凑型雷电流/电涌保护器
  • 采用直插式端子，便于快速接线
  • 采用故障保护功能，提供高系统可用性
功能优化设计，宽度仅6 mm
  • 模块集成LifeCheck功能和可视化状态指示
  • 通过可选的遥信报警单元，可以轻松实现模块状态的遥信指示
  • 通过振动和冲击测试，有利于系统安全运行

Details

快速检修 - 一眼识别
集成指示器，维护便捷
lorem ipsum
连接 = 保护
直插式端子技术，接线便捷
lorem ipsum
最高系统可用性
通过相关认证，可用于本质安全电路
lorem ipsum
维护方便
监测单元可以提供每组SPD的简单状态信息
lorem ipsum

BCO CL2 B 180

紧凑型雷电流保护器，宽度仅6 mm，节省空间，采用直插式接线技术，集成可视化状态指示，用于防雷等电位连接的2根单线保护，间接屏蔽接地。

1 Product

Part No. 927910 BCO CL2 B 180

GTIN 4013364411739, Customs tariff No. (EU): 853630, Gross weight: 57.86 g, PU: 1.00 件

Images

Additional information

BLITZDUCTORconnect CL2 B 180 雷电流保护器
紧凑型雷电流保护器
用于防雷等电位连接的2根单线保护，间接屏蔽接地
依据 EN/IEC 61643-21 测试
依据 IEC 61643-22 能量协调
SPD 分类：Type 1
冲击类别：C2, C3, B2, D1
集成可视化状态指示，宽度6 mm
最大持续工作电压：180.0 V 直流 / 127.0 V 交流
标称电流 (80°C)：1.2 A
C2 每线标称放电电流 (8/20 µs)：5 kA
C2 总标称放电电流 (8/20 µs)：10 kA
D1 每线雷电冲击电流 (10/350 µs)：1.5 kA
D1 总雷电冲击电流 (10/350 µs)：3 kA
接线方式：直插式端子

制造商： DEHN
型号: BCO CL2 B 180
货号: 927910
其他类似产品

Certificates



Technical data

SPD分类 A
直流最大持续工作电压 (UC ) 180 V
标称电流 (IL ) 1.2 A
D1 每线雷电冲击电流 (10/350 μs) (Iimp ) 1.5 kA
C2 总标称放电电流 (8/20 μs) (In ) 10 kA
每线串联阻抗 0 Ohm
认证 UL 497B, CSA, ATEX, IECEx, CCC, SIL

Product 927910 was added to Notepad.

Go to Notepad

Product 927910 was added to the cart.

Go to Web-Shop

BCO CL2 BE

紧凑型复合雷电流/电涌保护器，宽度仅6 mm，节省空间，采用直插式接线技术，集成可视化状态指示，用于具有公共参考电位的非平衡接口的2根单线保护。

3 Products

Part No. 927922 BCO CL2 BE 12

GTIN 4013364411951, Customs tariff No. (EU): 853630, Gross weight: 57.86 g, PU: 1.00 件

Predecessor

Images

Additional information

BLITZDUCTORconnect CL2 BE 12 复合型雷电流/电涌保护器
紧凑型复合雷电流/电涌保护器
用于具有公共参考电位的非平衡接口的2根单线保护
依据 EN/IEC 61643-21 测试
依据 IEC 61643-22 能量协调
SPD 分类：Type 1 / P1
冲击类别：C1, C2, C3, B2, D1
集成可视化状态指示，宽度6 mm
最大持续工作电压：15.0 V 直流 / 10.6 V 交流
标称电流 (70°C)：0.75 A
C2 每线标称放电电流 (8/20 µs)：5 kA
C2 总标称放电电流 (8/20 µs)：10 kA
D1 每线雷电冲击电流 (10/350 µs)：1.5 kA
D1 总雷电冲击电流 (10/350 µs)：3 kA
接线方式：直插式端子

制造商： DEHN
型号: BCO CL2 BE 12
货号: 927922
其他类似产品

Certificates



Technical data

SPD分类 M
直流最大持续工作电压 (UC ) 15 V
标称电流 (70 °C) (IL ) 0.75 A
D1 每线雷电冲击电流 (10/350 μs) (Iimp ) 1.5 kA
C2 总标称放电电流 (8/20 μs) (In ) 10 kA
每线串联阻抗 1 Ohm
截止频率 (线-线) (fG ) 1.4 MHz
认证 UL 497B, CSA, ATEX, IECEx, CCC, SIL

Product 927922 was added to Notepad.

Go to Notepad

Product 927922 was added to the cart.

Go to Web-Shop

Part No. 927924 BCO CL2 BE 24

GTIN 4013364411968, Customs tariff No. (EU): 853630, Gross weight: 57.86 g, PU: 1.00 件

Predecessor

Images

Additional information

BLITZDUCTORconnect CL2 BE 24 复合型雷电流/电涌保护器
紧凑型复合雷电流/电涌保护器
用于具有公共参考电位的非平衡接口的2根单线保护
依据 EN/IEC 61643-21 测试
依据 IEC 61643-22 能量协调
SPD 分类：Type 1 / P1
冲击类别：C1, C2, C3, B2, D1
集成可视化状态指示，宽度6 mm
最大持续工作电压：33.0 V 直流 / 23.3 V 交流
标称电流 (70°C)：0.75 A
C2 每线标称放电电流 (8/20 µs)：5 kA
C2 总标称放电电流 (8/20 µs)：10 kA
D1 每线雷电冲击电流 (10/350 µs)：1.5 kA
D1 总雷电冲击电流 (10/350 µs)：3 kA
接线方式：直插式端子

制造商： DEHN
型号: BCO CL2 BE 24
货号: 927924
其他类似产品

Certificates



Technical data

SPD分类 M
直流最大持续工作电压 (UC ) 33 V
标称电流 (70 °C) (IL ) 0.75 A
D1 每线雷电冲击电流 (10/350 μs) (Iimp ) 1.5 kA
C2 总标称放电电流 (8/20 μs) (In ) 10 kA
每线串联阻抗 1 Ohm
截止频率 (线-线) (fG ) 3.4 MHz
认证 UL 497B, CSA, ATEX, IECEx, CCC, SIL

Product 927924 was added to Notepad.

Go to Notepad

Product 927924 was added to the cart.

Go to Web-Shop

Part No. 927925 BCO CL2 BE 48

GTIN 4013364411975, Customs tariff No. (EU): 853630, Gross weight: 57.86 g, PU: 1.00 件

Predecessor

Images

Additional information

BLITZDUCTORconnect CL2 BE 48 复合型雷电流/电涌保护器
紧凑型复合雷电流/电涌保护器
用于具有公共参考电位的非平衡接口的2根单线保护
依据 EN/IEC 61643-21 测试
依据 IEC 61643-22 能量协调
SPD 分类：Type 1 / P1
冲击类别：C1, C2, C3, B2, D1
集成可视化状态指示，宽度6 mm
最大持续工作电压：54.0 V 直流 / 38.1 V 交流
标称电流 (70°C)：0.75 A
C2 每线标称放电电流 (8/20 µs)：5 kA
C2 总标称放电电流 (8/20 µs)：10 kA
D1 每线雷电冲击电流 (10/350 µs)：1.5 kA
D1 总雷电冲击电流 (10/350 µs)：3 kA
接线方式：直插式端子

制造商： DEHN
型号: BCO CL2 BE 48
货号: 927925
其他类似产品

Certificates



Technical data

SPD分类 M
直流最大持续工作电压 (UC ) 54 V
标称电流 (70 °C) (IL ) 0.75 A
D1 每线雷电冲击电流 (10/350 μs) (Iimp ) 1.5 kA
C2 总标称放电电流 (8/20 μs) (In ) 10 kA
每线串联阻抗 1 Ohm
截止频率 (线-线) (fG ) 5 MHz
认证 UL 497B, CSA, ATEX, IECEx, CCC, SIL

Product 927925 was added to Notepad.

Go to Notepad

Product 927925 was added to the cart.

Go to Web-Shop

BCO CL2 BD

紧凑型复合雷电流/电涌保护器，宽度仅6 mm，节省空间，采用直插式接线技术，集成可视化状态指示，用于浮地的平衡接口的1对线保护。

3 Products

Part No. 927942 BCO CL2 BD 12

GTIN 4013364411777, Customs tariff No. (EU): 853630, Gross weight: 57.86 g, PU: 1.00 件

Predecessor

Images

Additional information

BLITZDUCTORconnect CL2 BD 12 复合型雷电流/电涌保护器
紧凑型复合雷电流/电涌保护器
用于浮地的平衡接口的1对线保护
依据 EN/IEC 61643-21 测试
依据 IEC 61643-22 能量协调
SPD 分类：Type 1 / P2
冲击类别：C1, C2, C3, B2, D1
集成可视化状态指示，宽度6 mm
最大持续工作电压：15.0 V 直流 / 10.6 V 交流
标称电流 (70°C)：0.75 A
C2 每线标称放电电流 (8/20 µs)：5 kA
C2 总标称放电电流 (8/20 µs)：10 kA
D1 每线雷电冲击电流 (10/350 µs)：1.5 kA
D1 总雷电冲击电流 (10/350 µs)：3 kA
接线方式：直插式端子

制造商： DEHN
型号: BCO CL2 BD 12
货号: 927942
其他类似产品

Certificates



Technical data

SPD分类 L
直流最大持续工作电压 (UC ) 15 V
标称电流 (70 °C) (IL ) 0.75 A
D1 每线雷电冲击电流 (10/350 μs) (Iimp ) 1.5 kA
C2 总标称放电电流 (8/20 μs) (In ) 10 kA
每线串联阻抗 1 Ohm
截止频率 (线-线) (fG ) 2.6 MHz
认证 UL 497B, CSA, ATEX, IECEx, CCC, SIL

Product 927942 was added to Notepad.

Go to Notepad

Product 927942 was added to the cart.

Go to Web-Shop

Part No. 927944 BCO CL2 BD 24

GTIN 4013364411784, Customs tariff No. (EU): 853630, Gross weight: 57.86 g, PU: 1.00 件

Predecessor

Images

Additional information

BLITZDUCTORconnect CL2 BD 24 复合型雷电流/电涌保护器
紧凑型复合雷电流/电涌保护器
用于浮地的平衡接口的1对线保护
依据 EN/IEC 61643-21 测试
依据 IEC 61643-22 能量协调
SPD 分类：Type 1 / P2
冲击类别：C1, C2, C3, B2, D1
集成可视化状态指示，宽度6 mm
最大持续工作电压：36.0 V 直流 / 25.4 V 交流
标称电流 (70°C)：0.75 A
C2 每线标称放电电流 (8/20 µs)：5 kA
C2 总标称放电电流 (8/20 µs)：10 kA
D1 每线雷电冲击电流 (10/350 µs)：1.5 kA
D1 总雷电冲击电流 (10/350 µs)：3 kA
接线方式：直插式端子

制造商： DEHN
型号: BCO CL2 BD 24
货号: 927944
其他类似产品

Certificates



Technical data

SPD分类 L
直流最大持续工作电压 (UC ) 36 V
标称电流 (70 °C) (IL ) 0.75 A
D1 每线雷电冲击电流 (10/350 μs) (Iimp ) 1.5 kA
C2 总标称放电电流 (8/20 μs) (In ) 10 kA
每线串联阻抗 1 Ohm
截止频率 (线-线) (fG ) 5.8 MHz
认证 UL 497B, CSA, ATEX, IECEx, CCC, SIL

Product 927944 was added to Notepad.

Go to Notepad

Product 927944 was added to the cart.

Go to Web-Shop

Part No. 927945 BCO CL2 BD 48

GTIN 4013364411807, Customs tariff No. (EU): 853630, Gross weight: 57.86 g, PU: 1.00 件

Predecessor

Images

Additional information

BLITZDUCTORconnect CL2 BD 48 复合型雷电流/电涌保护器
紧凑型复合雷电流/电涌保护器
用于浮地的平衡接口的1对线保护
依据 EN/IEC 61643-21 测试
依据 IEC 61643-22 能量协调
SPD 分类：Type 1 / P2
冲击类别：C1, C2, C3, B2, D1
集成可视化状态指示，宽度6 mm
最大持续工作电压：56.0 V 直流 / 39.6 V 交流
标称电流 (70°C)：0.75 A
C2 每线标称放电电流 (8/20 µs)：5 kA
C2 总标称放电电流 (8/20 µs)：10 kA
D1 每线雷电冲击电流 (10/350 µs)：1.5 kA
D1 总雷电冲击电流 (10/350 µs)：3 kA
接线方式：直插式端子

制造商： DEHN
型号: BCO CL2 BD 48
货号: 927945
其他类似产品

Certificates



Technical data

SPD分类 L
直流最大持续工作电压 (UC ) 56 V
标称电流 (70 °C) (IL ) 0.75 A
D1 每线雷电冲击电流 (10/350 μs) (Iimp ) 1.5 kA
C2 总标称放电电流 (8/20 μs) (In ) 10 kA
每线串联阻抗 1 Ohm
截止频率 (线-线) (fG ) 7.2 MHz
认证 UL 497B, CSA, ATEX, IECEx, CCC, SIL

Product 927945 was added to Notepad.

Go to Notepad

Product 927945 was added to the cart.

Go to Web-Shop

BCO CL2 BE HF

紧凑型复合雷电流/电涌保护器，宽度仅6 mm，节省空间，采用直插式接线技术，集成可视化状态指示，用于具有公共参考电位的非平衡接口高频信号的2根单线保护。

1 Product

Part No. 927970 BCO CL2 BE HF 5

GTIN 4013364411982, Customs tariff No. (EU): 853630, Gross weight: 57.86 g, PU: 1.00 件

Images

Additional information

BLITZDUCTORconnect CL2 BE HF 5 复合型雷电流/电涌保护器
紧凑型复合雷电流/电涌保护器
用于具有公共参考电位的非平衡接口高频信号的2根单线保护
依据 EN/IEC 61643-21 测试
依据 IEC 61643-22 能量协调
SPD 分类：Type 1 / P1
冲击类别：C1, C2, C3, B2, D1
集成可视化状态指示，宽度6 mm
最大持续工作电压：8.5 V 直流 / 6.0 V 交流
标称电流 (70°C)：0.75 A
截止频率：100 MHz
C2 每线标称放电电流 (8/20 µs)：5 kA
C2 总标称放电电流 (8/20 µs)：10 kA
D1 每线雷电冲击电流 (10/350 µs)：1.5 kA
D1 总雷电冲击电流 (10/350 µs)：3 kA
接线方式：直插式端子

制造商： DEHN
型号: BCO CL2 BE HF 5
货号: 927970
其他类似产品

Certificates



Technical data

SPD分类 M
直流最大持续工作电压 (UC ) 8.5 V
标称电流 (70 °C) (IL ) 0.75 A
D1 每线雷电冲击电流 (10/350 μs) (Iimp ) 1.5 kA
C2 总标称放电电流 (8/20 μs) (In ) 10 kA
每线串联阻抗 1 Ohm
认证 UL 497B, CSA, ATEX, IECEx, CCC, SIL

Product 927970 was added to Notepad.

Go to Notepad

Product 927970 was added to the cart.

Go to Web-Shop

BCO CL2 BD HF

节省空间、结构紧凑的复合雷电流电涌保护器，宽度为 6 mm，采用推入式连接技术，带状态显示，用于保护无接地高频总线系统的 1 根双线以及对称接口。

1 Product

Part No. 927971 BCO CL2 BD HF 5

GTIN 4013364411999, Customs tariff No. (EU): 853630, Gross weight: 57.86 g, PU: 1.00 件

Predecessor

Images

Additional information

BLITZDUCTORconnect CL2 BD HF 5 复合型雷电流/电涌保护器
紧凑型复合雷电流/电涌保护器
用于浮地的平衡接口高频信号的1对线保护
依据 EN/IEC 61643-21 测试
依据 IEC 61643-22 能量协调
SPD 分类：Type 1 / P2
冲击类别：C1, C2, C3, B2, D1
集成可视化状态指示，宽度6 mm
最大持续工作电压：8.5 V 直流 / 6.0 V 交流
标称电流 (70°C)：0.75 A
截止频率：100 MHz
C2 每线标称放电电流 (8/20 µs)：5 kA
C2 总标称放电电流 (8/20 µs)：10 kA
D1 每线雷电冲击电流 (10/350 µs)：1.5 kA
D1 总雷电冲击电流 (10/350 µs)：3 kA
接线方式：直插式端子

制造商： DEHN
型号: BCO CL2 BD HF 5
货号: 927971
其他类似产品

Certificates



Technical data

SPD分类 L
直流最大持续工作电压 (UC ) 8.5 V
标称电流 (70 °C) (IL ) 0.75 A
D1 每线雷电冲击电流 (10/350 μs) (Iimp ) 1.5 kA
C2 总标称放电电流 (8/20 μs) (In ) 10 kA
每线串联阻抗 1 Ohm
截止频率 (线-线) (fG ) 100 MHz
认证 UL 497B, CSA, ATEX, IECEx, CCC, SIL

Product 927971 was added to Notepad.

Go to Notepad

Product 927971 was added to the cart.

Go to Web-Shop

BCO CL4 BC

节省空间、结构紧凑的复合雷电流电涌保护器（宽度为 12 mm），采用推入式连接技术，带状态显示器，用于保护未接地的四线制测量电路适合信息技术系统和 MSR 技术。

1 Product

Part No. 927954 BCO CL4 BC 24

GTIN 4013364485730, Customs tariff No. (EU): 853630, Gross weight: 80.10 g, PU: 1.00 件

Images

Additional information

BLITZDUCTORconnect CL2 BC 24 复合雷电流电涌保护器
紧凑型复合雷电流电涌保护器，用于保护
未接地的四线制测量电路，
适合信息技术系统和 MSR 技术。
根据 EN/IEC 61643-21 标准进行测试，
并根据 IEC 61643-22 的规定进行能量协调
电涌保护器等级，类型 1 / P2
脉冲类别：D1、C1、C2、C3、B2
状态指示
最大持续工作电压：36.0 V DC / 25.4 V AC
80°C 时的额定电流：3 A
每线串联电阻：0 Ohm
C2 每线的标称放电电流(8/20):10 kA
C2 总标称放电电流 (8/20)：20 kA
D1 每根芯线的雷电冲击电流 (10/350)：2.5 kA
D1 总雷电冲击电流 (10/350)：5 kA
线路连接：推入式
结构宽度 12 mm

制造商： DEHN
型号: BCO CL4 BC 24
货号: 927954
其他类似产品

Certificates



Technical data

SPD分类 L
直流最大持续工作电压 (UC ) 36 V
标称电流 (80 °C) (IL ) 3 A
D1 每线雷电冲击电流 (10/350 μs) (Iimp ) 2.5 kA
C2 总标称放电电流 (8/20 μs) (In ) 20 kA
每线串联阻抗 0 Ohm
认证 UL 497B

Product 927954 was added to Notepad.

Go to Notepad

Product 927954 was added to the cart.

Go to Web-Shop

BCO CL2 BD HC10A 24

节省空间的紧凑型电涌保护器，采用直插式弹簧端子，宽度12mm，集成状态指示器，用于信号系统或测控电路中一对未接地的供电电路保护。

1 Product

Part No. 927408 BCO CL2 BD HC10A 24

GTIN 4013364463653, Customs tariff No. (EU): 853630, Gross weight: 68.30 g, PU: 1.00 件

Predecessor

Images

Additional information

复合型雷电流电涌保护器BLITZDUCTORconnect CL2 BD HC10A 24
用于信号系统或测控电路中一对未接地的供电电路保护。
依据EN/IEC 61643-21测试
依据IEC 61643-22能量协调
SPD分类Type 1 / P2
冲击类别:C1 C2 C3 B2 D1
集成可视化状态指示，
最大持续工作电压:45.0 V DC / 31.8 V AC
标称电流 (80°C): 10 A
C2 每线标称放电电流 (8/20 µs)：10kA
C2 总标称放电电流 (8/20 µs)：20 kA
D1 每线雷电冲击电流 (10/350 µs)：2.5 kA
D1 总雷电冲击电流 (10/350 µs)：5 kA
接线方式：直插式端子
宽:12 毫米

制造商： DEHN
型号: BCO CL2 BD HC10A 24
货号: 927408
其他类似产品

Certificates



Technical data

SPD分类 L
直流最大持续工作电压 (UC ) 45 V
标称电流 (80 °C) (IL ) 10 A
D1 每线雷电冲击电流 (10/350 μs) (Iimp ) 2.5 kA
C2 总标称放电电流 (8/20 μs) (In ) 20 kA
每线串联阻抗 0 Ohm
认证 UL 497B, SIL

Product 927408 was added to Notepad.

Go to Notepad

Product 927408 was added to the cart.

Go to Web-Shop

BCO CL2 BD EX 24

紧凑型复合雷电流/电涌保护器，宽度仅6 mm，节省空间，采用直插式接线技术，集成可视化状态指示，用于本质安全电路和总线系统的1对线保护，符合FISCO要求。绝缘强度（线-地）> 500 V。

1 Product

Part No. 927984 BCO CL2 BD EX 24

GTIN 4013364412002, Customs tariff No. (EU): 853630, Gross weight: 57.86 g, PU: 1.00 件

Predecessor

Images

Additional information

BLITZDUCTORconnect CL2 BD EX 24 复合型雷电流/电涌保护器
紧凑型复合雷电流/电涌保护器
用于本质安全电路和总线系统的1对线保护
依据 EN/IEC 61643-21 测试
依据 IEC 61643-22 能量协调
SPD 分类：Type 1 / P2
冲击类别：C1, C2, C3, B2, D1
集成可视化状态指示，宽度6 mm
最大持续工作电压：36.0 V 直流 / 25.4 V 交流
标称电流 (70°C)：0.75 A
依据 EN 60079-11，最大输入电压：30 V
依据 EN 60079-11，最大输入电流：0.5 A
C2 每线标称放电电流 (8/20 µs)：5 kA
C2 总标称放电电流 (8/20 µs)：10 kA
D1 每线雷电冲击电流 (10/350 µs)：1.5 kA
D1 总雷电冲击电流 (10/350 µs)：3 kA
接线方式：直插式端子

制造商： DEHN
型号: BCO CL2 BD EX 24
货号: 927984
其他类似产品

Certificates



Technical data

SPD分类 L
直流最大持续工作电压 (UC ) 36 V
标称电流 (80 °C) (IL ) 0.5 A
D1 每线雷电冲击电流 (10/350 μs) (Iimp ) 1.5 kA
C2 总标称放电电流 (8/20 μs) (In ) 10 kA
每线串联阻抗 1 Ohm
截止频率 (线-线) (fG ) 3.5 MHz
认证 ATEX, IECEx, CCC, SIL

Product 927984 was added to Notepad.

Go to Notepad

Product 927984 was added to the cart.

Go to Web-Shop
back to top
