接地侧连接元件适用于开关设备和架空线路

  • 用于球固定点、T 型连接螺栓、圆形和扁平导体、连接件和扁平型材的接地连接
  • 适合的夹持范围高达 40mm
  • 带防扭功能的 PK1 或 PK2 型号
  • 可通过接地和短路配置器在线组装接地和短路装置

Details

lorem ipsum

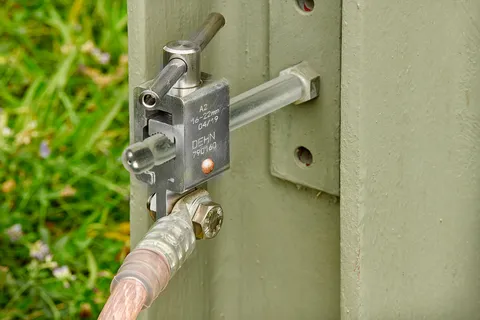

涂漆钢杆上的接地铣削夹具
lorem ipsum

带翼型螺钉的通用接地端子

2 Products

Part No. 774034 UEK 25 FS

GTIN 4013364114586, Customs tariff No. (EU): 853590, Gross weight: 661.60 g, PU: 1.00 件

Images

Additional information



Technical data

适合球固定点 Ø 20 / 25 mm
适合 T 型连接螺栓颈宽 15 mm
圆形/扁平夹持范围 20 mm
防扭装置 PK1
适合铜绞线截面 16 ...120*) mm2
最大短路电流 Ik 0.5 秒 33.5 kA
最大短路电流 Ik 1 秒 23.7 kA
*) 参见表格“通用夹具的夹持范围和最大绞线截面”

Product 774034 was added to Notepad.

Go to Notepad

Product 774034 was added to the cart.

Go to Web-Shop

Part No. 774130 UEK 30 FS

GTIN 4013364057739, Customs tariff No. (EU): 853590, Gross weight: 780.00 g, PU: 1.00 件

Images

Additional information



Technical data

适合球固定点 Ø 25 / 30 mm
适合 T 型连接螺栓颈宽 18 mm
圆形/扁平夹持范围 30 mm
防扭装置 PK1
适合铜绞线截面 16 ...120*) mm2
最大短路电流 Ik 0.5 秒 33.5 kA
最大短路电流 Ik 1 秒 23.7 kA
*) 参见表格“通用夹具的夹持范围和最大绞线截面”

Product 774130 was added to Notepad.

Go to Notepad

Product 774130 was added to the cart.

Go to Web-Shop

带把手的通用接地端子

2 Products

Part No. 774234 UEK 25 HG

GTIN 4013364114593, Customs tariff No. (EU): 853590, Gross weight: 771.60 g, PU: 1.00 件

Images

Additional information



Technical data

适合球固定点 Ø 20 / 25 mm
适合 T 型连接螺栓颈宽 15 mm
圆形/扁平夹持范围 20 mm
防扭装置 PK1
适合铜绞线截面 16 ...120*) mm2
最大短路电流 Ik 0.5 秒 33.5 kA
最大短路电流 Ik 1 秒 23.7 kA
*) 参见表格“通用夹具的夹持范围和最大绞线截面”

Product 774234 was added to Notepad.

Go to Notepad

Product 774234 was added to the cart.

Go to Web-Shop

Part No. 774330 UEK 30 HG

GTIN 4013364057715, Customs tariff No. (EU): 853590, Gross weight: 941.00 g, PU: 1.00 件

Images

Additional information



Technical data

适合球固定点 Ø 25 / 30 mm
适合 T 型连接螺栓颈宽 18 mm
圆形/扁平夹持范围 30 mm
防扭装置 PK1
适合铜绞线截面 16 ...120*) mm2
最大短路电流 Ik 0.5 秒 33.5 kA
最大短路电流 Ik 1 秒 23.7 kA
*) 参见表格“通用夹具的夹持范围和最大绞线截面”

Product 774330 was added to Notepad.

Go to Notepad

Product 774330 was added to the cart.

Go to Web-Shop
