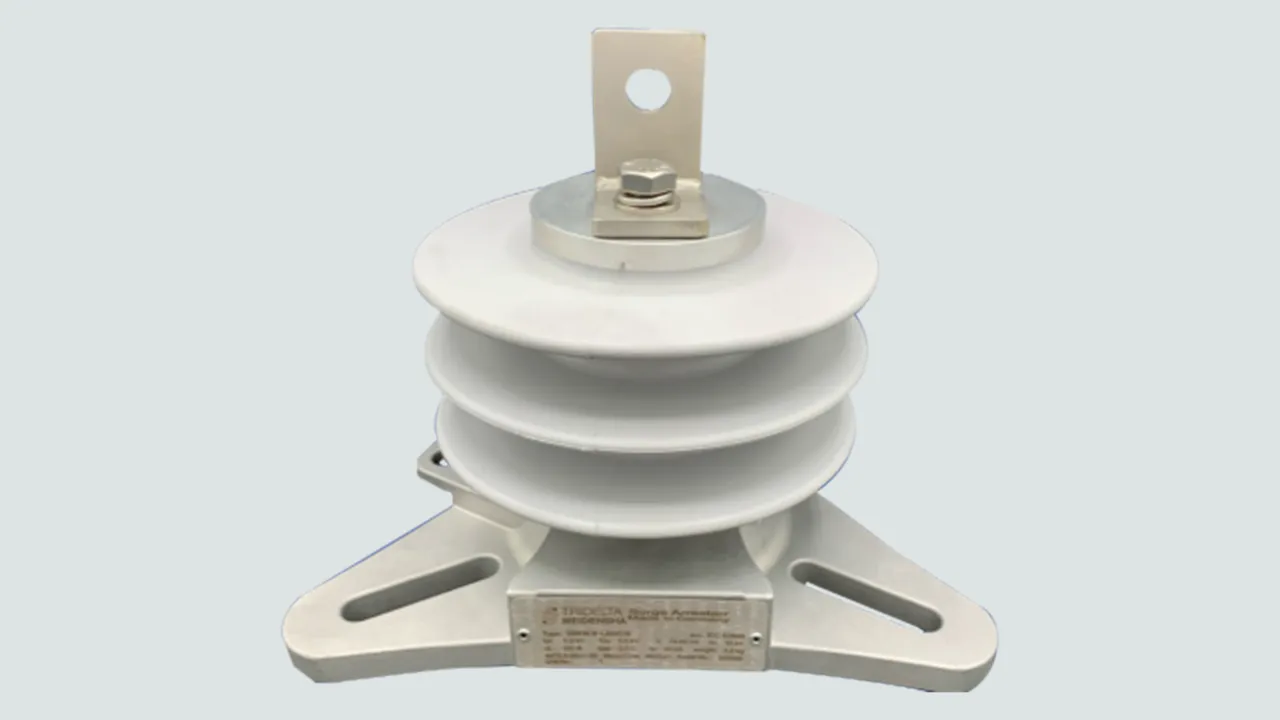

SBKW-B

  • Metaloxidový svodič pro stejnosměrné sítě do 4,8 kV
  • Třída svodiče DC-B
  • Jmenovitý svodový impulzní proud 10 kA (8/20 µs)
  • Elektrická pevnost pro vysoké proudy 100 kA (4/10 µs)
  • Pro vnitřní a venkovní prostředí
  • Výborné vlastnosti ve znečištěných podmínkách
  • Vynikající odolnost vůči mechanickým vibracím
  • Konstrukce odolná proti rozlomení při přetížení

SBKW-B

6 Products

Part No. 990701 SBKW-B 1,0/DC-B

GTIN 4013364538214, Customs tariff No. (EU): 85354000, Gross weight: 2.50 kg, PU: 1.00 ks

Images

Additional information

Ochranný modul svodiče přepětí SBKW-B 1,0/DC-B
Svodič přepětí
chrání stejnosměrné sítě a usměrňovací
stanice proti atmosférickému
a spínacímu přepětí
podle IEC 60099-4 / EN 60099-4
Hydrofobní silikonové pouzdro zesíťované za vysoké teploty
epoxidová tkanina ze skelných vláken
vysoká pevnost v ohybu
odolnost proti přetížení
Jmenovitý svodový impulzní proud (8/20 µs): 10 kA
Třída svodiče: DC-B
Jmenovité napětí: 1 kV DC
Trvalé napětí: 1 kV DC
Zbytkové napětí při 10 kA (8/20 µs): 2,6 kV
Výška: 115 mm

Výrobek: DEHN
Typ: SBKW-B 1,0/DC-B
Obj. č.: 990701
nebo rovnocenný.



Technical data

Jmenovitý impulzní proud (8/20 µs) (In ) 10 kA
Třída svodiče DC-B
Jmenovité napětí DC (Ur ) 1,0 kV
Trvalé napětí DC (UC ) 1,0 kV
Zbytkové napětí při 10 kA (8/20 µs) (Upl ) 2,6 kV
Výška (h) 115 mm
Povrchová vzdálenost (min.) 320 mm

Product 990701 was added to Notepad.

Go to Notepad

Product 990701 was added to the cart.

Go to Web-Shop

Part No. 990702 SBKW-B 1,5/DC-B

GTIN 4013364538221, Customs tariff No. (EU): 85354000, Gross weight: 2.60 kg, PU: 1.00 ks

Images

Additional information

Ochranný modul svodiče přepětí SBKW-B 2,0/DC-B
Svodič přepětí
chrání stejnosměrné sítě a usměrňovací
stanice proti atmosférickému
a spínacímu přepětí
podle IEC 60099-4 / EN 60099-4
Hydrofobní silikonové pouzdro zesíťované za vysoké teploty
epoxidová tkanina ze skelných vláken
vysoká pevnost v ohybu
odolnost proti přetížení
Jmenovitý svodový impulzní proud (8/20 µs): 10 kA
Třída svodiče: DC-B
Jmenovité napětí: 1,5 kV DC
Trvalé napětí: 1,5 kV DC
Zbytkové napětí při 10 kA (8/20 µs): 3,7 kV
Výška: 115 mm

Výrobek: DEHN
Typ: SBKW-B 1,5/DC-B
Obj. č.: 990702
nebo rovnocenný.



Technical data

Jmenovitý impulzní proud (8/20 µs) (In ) 10 kA
Třída svodiče DC-B
Jmenovité napětí DC (Ur ) 1,5 kV
Trvalé napětí DC (UC ) 1,5 kV
Zbytkové napětí při 10 kA (8/20 µs) (Upl ) 3,7 kV
Výška (h) 115 mm
Povrchová vzdálenost (min.) 320 mm

Product 990702 was added to Notepad.

Go to Notepad

Product 990702 was added to the cart.

Go to Web-Shop

Part No. 990703 SBKW-B 2,0/DC-B

GTIN 4013364538238, Customs tariff No. (EU): 85354000, Gross weight: 2.60 kg, PU: 1.00 ks

Images

Additional information

Ochranný modul svodiče přepětí SBKW-B 2,0/DC-B
Svodič přepětí
chrání stejnosměrné sítě a usměrňovací
stanice proti atmosférickému
a spínacímu přepětí
podle IEC 60099-4 / EN 60099-4
Hydrofobní silikonové pouzdro zesíťované za vysoké teploty
epoxidová tkanina ze skelných vláken
vysoká pevnost v ohybu
odolnost proti přetížení
Jmenovitý svodový impulzní proud (8/20 µs): 10 kA
Třída svodiče: DC-B
Jmenovité napětí: 2 kV DC
Trvalé napětí: 2 kV DC
Zbytkové napětí při 10 kA (8/20 µs): 5 kV
Výška: 115 mm

Výrobek: DEHN
Typ: SBKW-B 2,0/DC-B
Obj. č.: 990703
nebo rovnocenný.



Technical data

Jmenovitý impulzní proud (8/20 µs) (In ) 10 kA
Třída svodiče DC-B
Jmenovité napětí DC (Ur ) 2,0 kV
Trvalé napětí DC (UC ) 2,0 kV
Zbytkové napětí při 10 kA (8/20 µs) (Upl ) 5,0 kV
Výška (h) 115 mm
Povrchová vzdálenost (min.) 320 mm

Product 990703 was added to Notepad.

Go to Notepad

Product 990703 was added to the cart.

Go to Web-Shop

Part No. 990704 SBKW-B 3,0/DC-B

GTIN 4013364538252, Customs tariff No. (EU): 85354000, Gross weight: 2.70 kg, PU: 1.00 ks

Images

Additional information

Ochranný modul svodiče přepětí SBKW-B 3,0/DC-B
Svodič přepětí
chrání stejnosměrné sítě a usměrňovací
stanice proti atmosférickému
a spínacímu přepětí
podle IEC 60099-4 / EN 60099-4
Hydrofobní silikonové pouzdro zesíťované za vysoké teploty
epoxidová tkanina ze skelných vláken
vysoká pevnost v ohybu
odolnost proti přetížení
Jmenovitý svodový impulzní proud (8/20 µs): 10 kA
Třída svodiče: DC-B
Jmenovité napětí: 3 kV DC
Trvalé napětí: 3 kV DC
Zbytkové napětí při 10 kA (8/20 µs): 7,3 kV
Výška: 115 mm

Výrobek: DEHN
Typ: SBKW-B 3,0/DC-B
Obj. č.: 990704
nebo rovnocenný.



Technical data

Jmenovitý impulzní proud (8/20 µs) (In ) 10 kA
Třída svodiče DC-B
Jmenovité napětí DC (Ur ) 3,0 kV
Trvalé napětí DC (UC ) 3,0 kV
Zbytkové napětí při 10 kA (8/20 µs) (Upl ) 7,3 kV
Výška (h) 115 mm
Povrchová vzdálenost (min.) 320 mm

Product 990704 was added to Notepad.

Go to Notepad

Product 990704 was added to the cart.

Go to Web-Shop

Part No. 990705 SBKW-B4,0/DC-B

GTIN 4013364538269, Customs tariff No. (EU): 85354000, Gross weight: 2.80 kg, PU: 1.00 ks

Images

Additional information

Ochranný modul svodiče přepětí SBKW-B 4,0/DC-B
Svodič přepětí
chrání stejnosměrné sítě a usměrňovací
stanice proti atmosférickému
a spínacímu přepětí
podle IEC 60099-4 / EN 60099-4
Hydrofobní silikonové pouzdro zesíťované za vysoké teploty
epoxidová tkanina ze skelných vláken
vysoká pevnost v ohybu
odolnost proti přetížení
Jmenovitý svodový impulzní proud (8/20 µs): 10 kA
Třída svodiče: DC-B
Jmenovité napětí: 4 kV DC
Trvalé napětí: 4 kV DC
Zbytkové napětí při 10 kA (8/20 µs): 10 kV
Výška: 115 mm

Výrobek: DEHN
Typ: SBKW-B4,0/DC-B
Obj. č.: 990705
nebo rovnocenný.



Technical data

Jmenovitý impulzní proud (8/20 µs) (In ) 10 kA
Třída svodiče DC-B
Jmenovité napětí DC (Ur ) 4,0 kV
Trvalé napětí DC (UC ) 4,0 kV
Zbytkové napětí při 10 kA (8/20 µs) (Upl ) 10,0 kV
Výška (h) 115 mm
Povrchová vzdálenost (min.) 320 mm

Product 990705 was added to Notepad.

Go to Notepad

Product 990705 was added to the cart.

Go to Web-Shop

Part No. 990706 SBKW-B4,5/DC-B

GTIN 4013364538276, Customs tariff No. (EU): 85354000, Gross weight: 2.90 kg, PU: 1.00 ks

Images

Additional information

Ochranný modul svodiče přepětí SBKW-B 4,5/DC-B
Svodič přepětí
chrání stejnosměrné sítě a usměrňovací
stanice proti atmosférickému
a spínacímu přepětí
podle IEC 60099-4 / EN 60099-4
Hydrofobní silikonové pouzdro zesíťované za vysoké teploty
epoxidová tkanina ze skelných vláken
vysoká pevnost v ohybu
odolnost proti přetížení
Jmenovitý svodový impulzní proud (8/20 µs): 10 kA
Třída svodiče: DC-B
Jmenovité napětí: 4,5 kV DC
Trvalé napětí: 4,5 kV DC
Zbytkové napětí při 10 kA (8/20 µs): 11,3 kV
Výška: 115 mm

Výrobek: DEHN
Typ: SBKW-B4,5/DC-B
Obj. č.: 990706
nebo rovnocenný.



Technical data

Jmenovitý impulzní proud (8/20 µs) (In ) 10 kA
Třída svodiče DC-B
Jmenovité napětí DC (Ur ) 4,5 kV
Trvalé napětí DC (UC ) 4,5 kV
Zbytkové napětí při 10 kA (8/20 µs) (Upl ) 11,3 kV
Výška (h) 115 mm
Povrchová vzdálenost (min.) 320 mm

Product 990706 was added to Notepad.

Go to Notepad

Product 990706 was added to the cart.

Go to Web-Shop
