DEHNbloc Maxi S

  • Gnistgabsbaseret lynstrømsafleder med indbygget lynstrømsbærende for-sikring i en kompakt indkapsling
  • Direkte monterbar på PEN / N-skinne
  • Lav restspænding UP ≤ 2,5 kV (Inklusiv 80 cm tilslutningskabel)
  • Direkte koordinerbar med DEHNguard-overspændingsafledere uden ekstra kabellængde
  • Korslutningsbæreevne på 100 kAeff (220 kApeak)
  • Høj følgestrømsslukkeevne og følgestrømsbegrænsning pga. RADAX-Flow-teknologi
  • Høj lynstrømsafledeevne
  • Med lysledertilslutning til aflederovervågning

Details

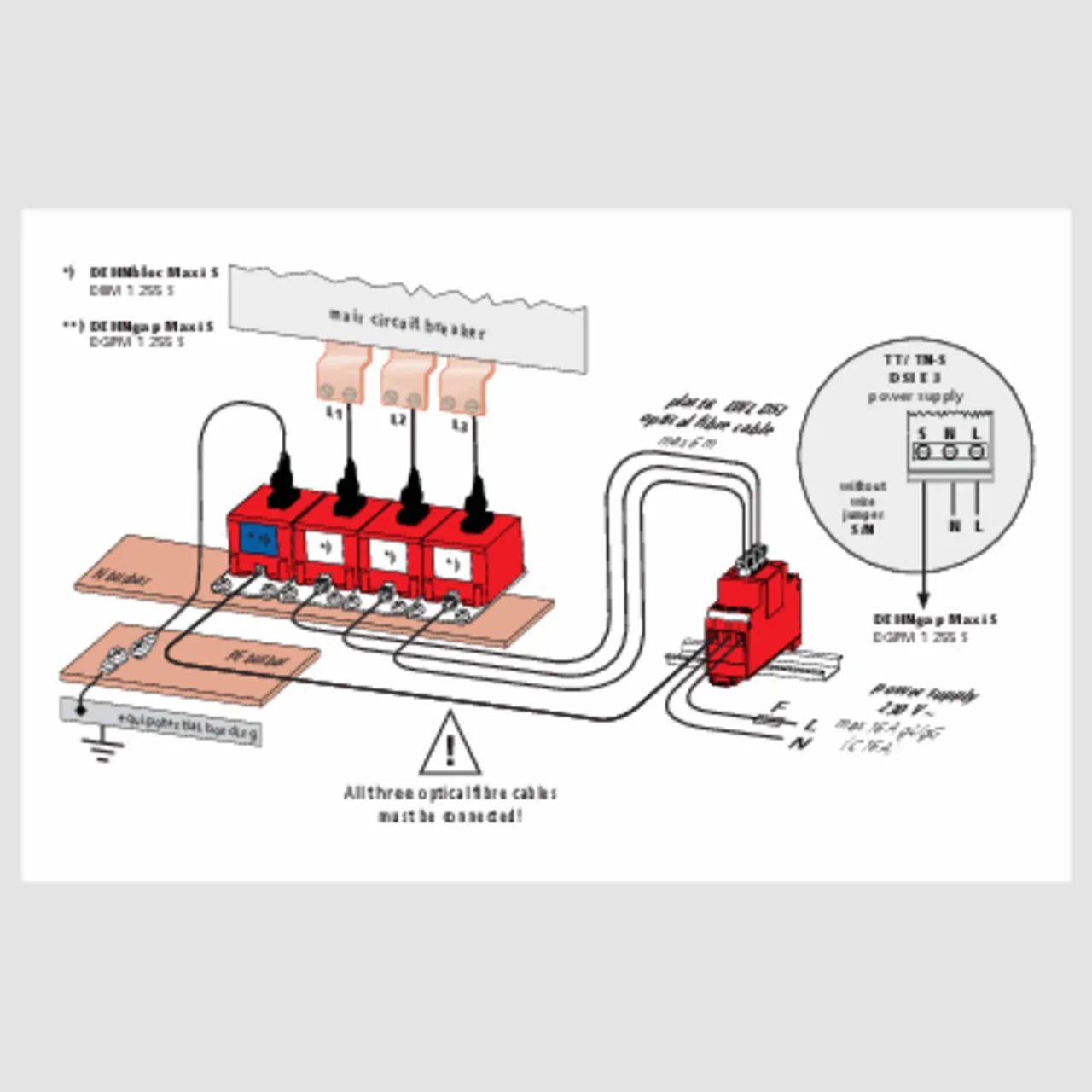

"3+1"-anvendelse i et TT- / TN-S-system
lorem ipsum
lorem ipsum
lorem ipsum

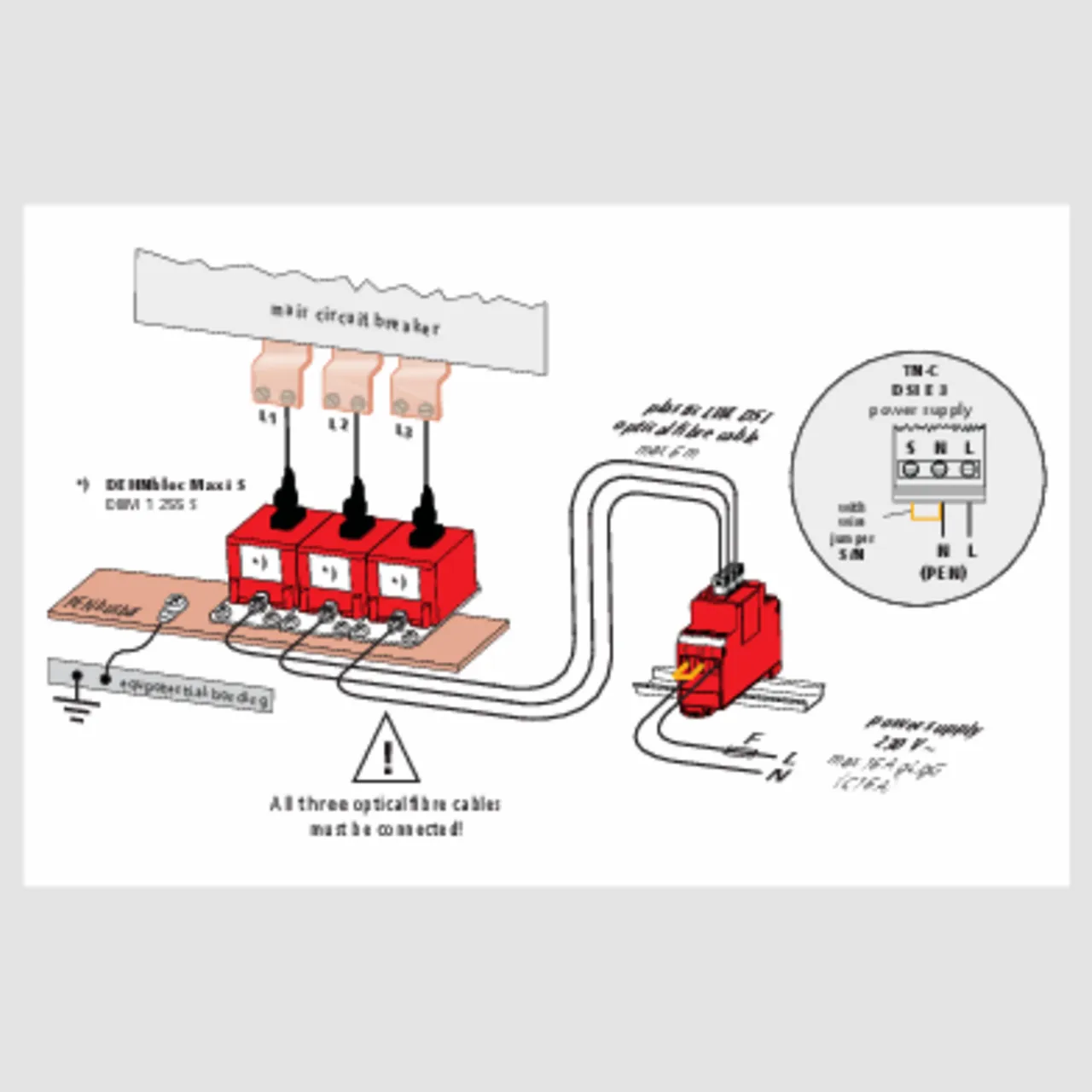

"3-0"-anvendelse i et TN-C-system
lorem ipsum

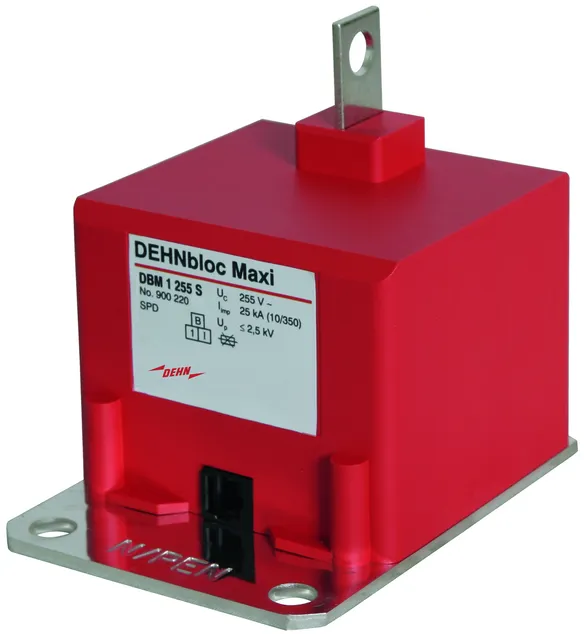

DEHNbloc Maxi 1 255 S

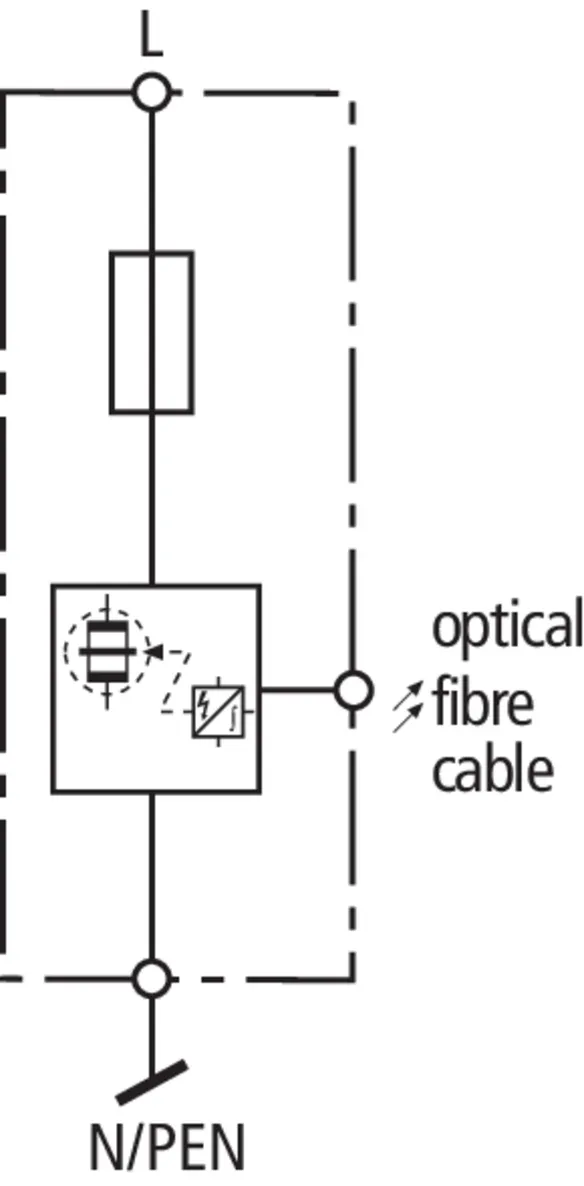

1-polet, koordinerbar lynstrømsafleder med indbygget for-sikring til installation på samleskinne i 230 / 400 V-systemer.

1 Product

Part No. 900220 DBM 1 255 S

GTIN 4013364106734, Customs tariff No. (EU): 85363090, Gross weight: 730.70 g, PU: 1.00 Pakkestørrelse

Images

Additional information

Koordineret lynstrømsafleder DEHNbloc Maxi 1 255 S
Enpolet, koordineret lynstrømsafleder med
integreret aflederbackupsikring til industrielle
samleskinnesystemer afleder type 1 iht. EN 61643-11
RADAX-flow-gnistgabteknologi
til følgestrømsbegrænsning
Maks. driftsspænding 255 V AC
Beskyttelsesniveau: <= 2,5 kV (indeholder tilslutningsledning på 80 cm)
Lynimpulsstrøm (10/350): 25 kA
Følgestrømsslukkeevne: 50 kAeff
Afbrydeevne af den interne
backupbeskyttelse: op til 100 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien
Montering på PEN-/N-samleskinne min. 25 mm2

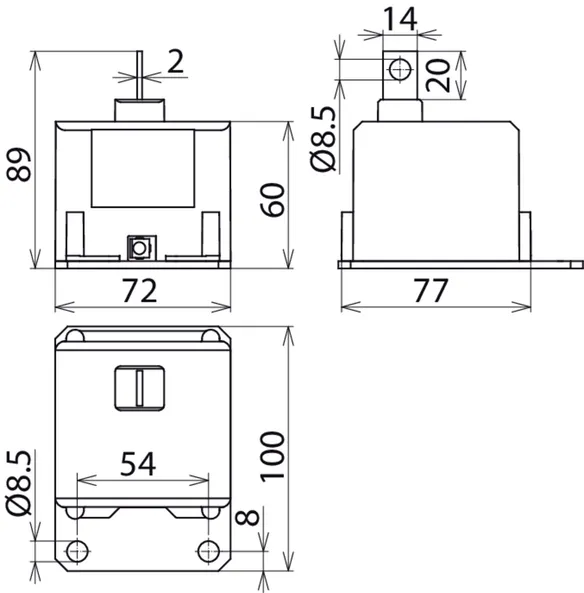

Monteringsmål (B x H x D): (72 x 89 x 100) mm
Beskyttelsesklasse: IP 5X

fabrikat: DEHN
Type: DBM 1 255 S
artikelnr.: 900220
eller tilsvarende

Certificates



Circuit Interruption

The backup fuse is already integrated here. This means: reduced space requirement, lower installation costs, faster wiring, and shorter connecting cables. This concept can be found in the product ranges DEHNvenCI, DEHNbloc Maxi S, DEHNguard ... CI and V(A) NH...

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

Afleder efter EN 61643-11 / IEC 61643-11 Type 1 / klasse I
Max. driftsspænding AC (UC ) 255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) (Iimp ) 25 kA
Restspænding (UP ) ≤ 2,5 kV (inklusiv 80 cm tilslutningskabel)
Max. for-sikring Ikke påkrævet
Driftsvisning Ved optiske fiberkabler via DSI E 3
