Spændingsbegrænsende banegnistgab

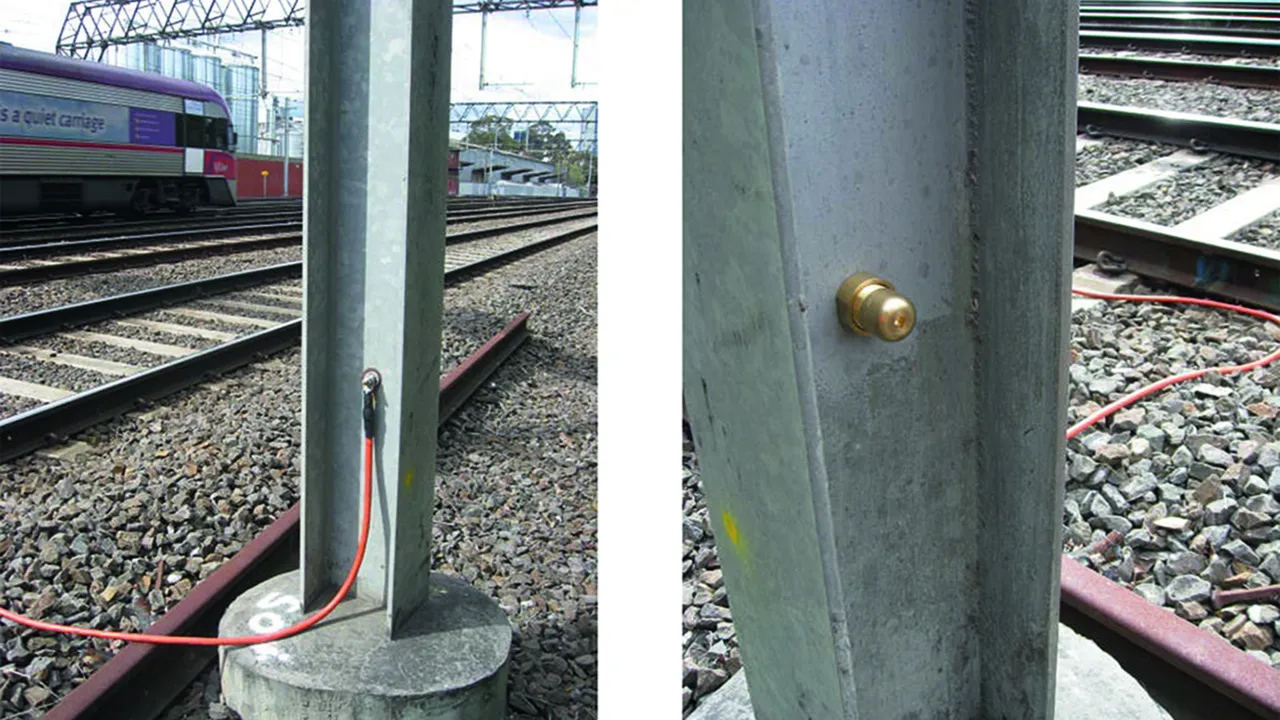

  • Sørger for galvanisk adskillelse mellem isolerede skinnesektioner og jordede anlægsdele
  • Sikker potentialudligning i tilfælde af kortslutning eller jordfejl ved luftledninger pga. stærkstrømssikker svejsning af elektroder
  • Afledning af overspænding ved direkte lynnedslag uden kortslutning ved lynsikre banegnistgab SDS ...
  • Kortslutningsbæreevne op til 25 25 kArms / 100 ms; 36 kArms / 75 ms

Details

lorem ipsum

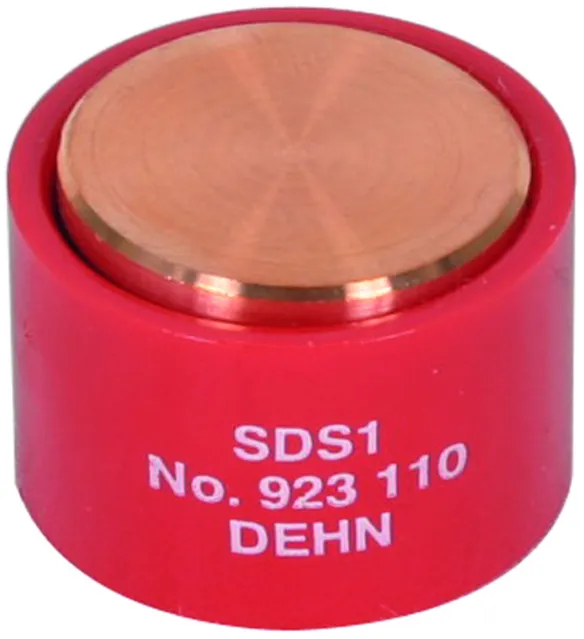

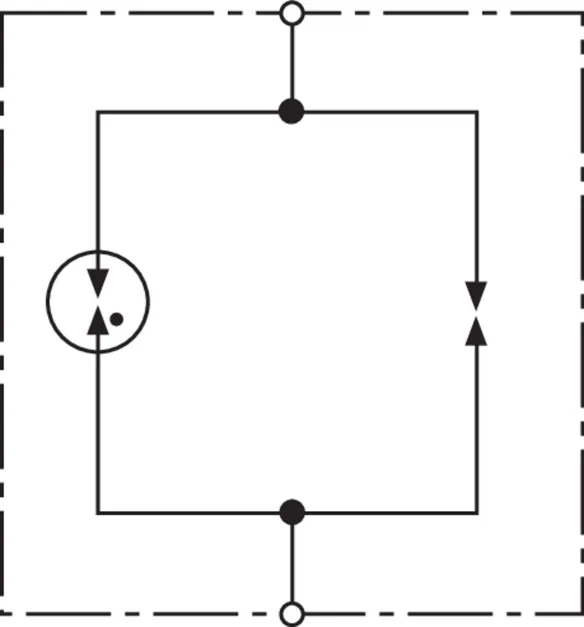

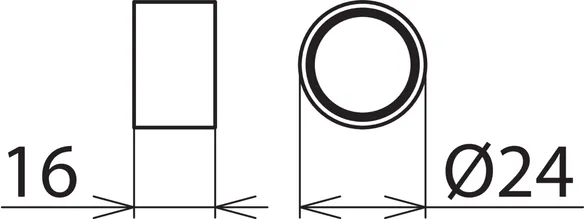

SDS 1

Banegnistgab til en tændspænding på ≤ 940 V AC.

1 Product

Part No. 923110 SDS 1

GTIN 4013364092426, Customs tariff No. (EU): 85369095, Gross weight: 47.80 g, PU: 10.00 Pakkestørrelse

Images

Additional information



Technical data

VLD-type (EN 50122-1) VLD-F
Tændspænding (Uaw ) ≤ 940 V
DC-tændspænding (Uag ) 700 V -14 % ... +28 %
Stødtændspænding ≤ 1400 V (1 kV/µs)
Selvslukkeevne 300 A / 65 V
Lynstrømsbæreevne (10/350 µs) 0,1x / 0,5x / 1x 5 kA
Lynstrøms-modstandsdygtighed (10/350 µs) 100 kA
Sikker kortslutning ved vekselstrøm med svejsede elektroder ≥ 2,5 kA / 1000 V / 30 ms, ≥ 1,5 kA / 1000 V / 100 ms
Sikker kortslutning ved jævnstrøm med svejsede elektroder ≥ 750 A / 250 ms
Kortslutningsbæreevne 25 kAeff / 100 ms; 36 kAeff / 75 ms
Kontinuerlig strøm 1 kArms for t ≤ 120 s
Lækstrøm (Ilc ) < 1 µA ved 100 V DC
Driftstemperaturområde (TU ) -40 °C ... +80 °C

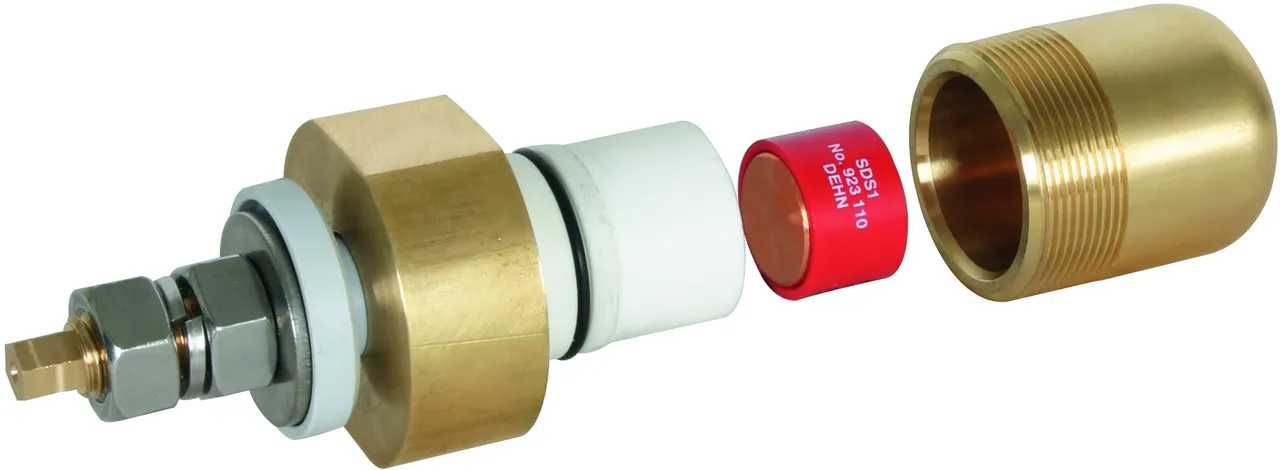

Montering med Masteadapter MA SDS M12 eller SIEMENS Nr. 8WL6503-xx
Godkendelser EBA
DB-skitsenummer 4 Ebs 15.13.20 blad 2

Product 923110 was added to Notepad.

Go to Notepad

Product 923110 was added to the cart.

Go to Web-Shop

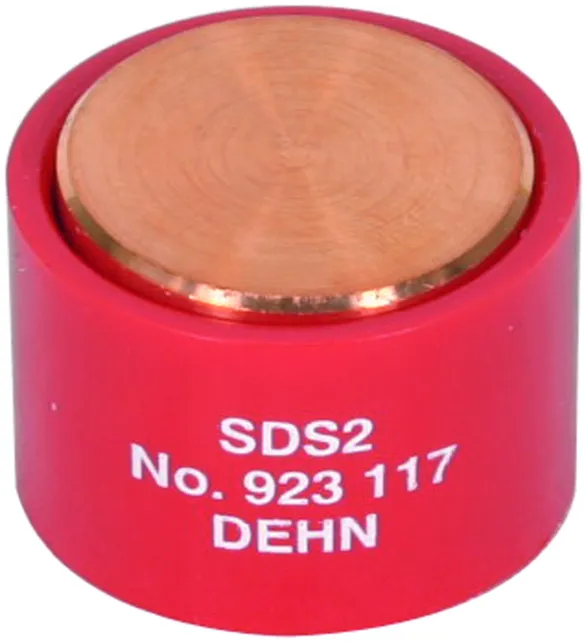

SDS 2

Banegnistgab til en tændspænding på ≤ 350 V DC.

1 Product

Part No. 923117 SDS 2

GTIN 4013364093478, Customs tariff No. (EU): 85369095, Gross weight: 43.40 g, PU: 10.00 Pakkestørrelse

Images

Additional information



Technical data

VLD-type (EN 50122-1) VLD-F
DC-tændspænding (Uag ) 350 V +/- 20 %
Stødtændspænding ≤ 900 V (1 kV/µs)
Lynstrømsbæreevne (10/350 µs) 0,1x / 0,5x / 1x 2 kA
Lynstrøms-modstandsdygtighed (10/350 µs) 25 kA
Sikker kortslutning ved jævnstrøm med svejsede elektroder ≥ 600 A / 250 ms
Kortslutningsbæreevne 25 kArms / 100 ms; 36 kArms / 75 ms
Kontinuerlig strøm 1 kArms for t ≤ 120 s
Lækstrøm (Ilc ) < 1 µA ved 100 V DC
Driftstemperaturområde (TU ) -40 °C ... +80 °C
Montering med Masteadapter MA SDS M12 eller SIEMENS Nr. 8WL6503-xx

Product 923117 was added to Notepad.

Go to Notepad

Product 923117 was added to the cart.

Go to Web-Shop

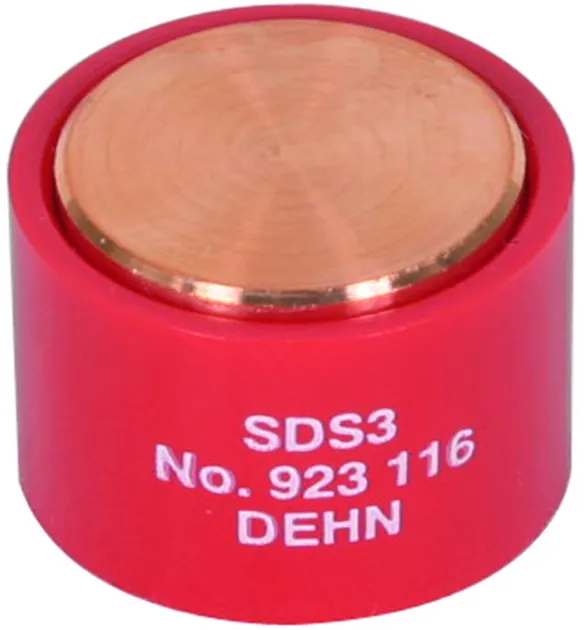

SDS 3

Banegnistgab til en tændspænding på ≤ 550 V DC.

1 Product

Part No. 923116 SDS 3

GTIN 4013364085978, Customs tariff No. (EU): 85369095, Gross weight: 43.40 g, PU: 10.00 Pakkestørrelse

Images

Additional information



Technical data

VLD-type (EN 50122-1) VLD-F
DC-tændspænding (Uag ) 550 V +/- 20 %
Stødtændspænding ≤ 1000 V (1 kV/µs)
Lynstrømsbæreevne (10/350 µs) 0,1x / 0,5x / 1x 2,5 kA
Lynstrøms-modstandsdygtighed (10/350 µs) 25 kA
Kortslutningsbæreevne 25 kArms / 100 ms
Driftstemperaturområde (TU ) -40 °C ... +80 °C

Product 923116 was added to Notepad.

Go to Notepad

Product 923116 was added to the cart.

Go to Web-Shop

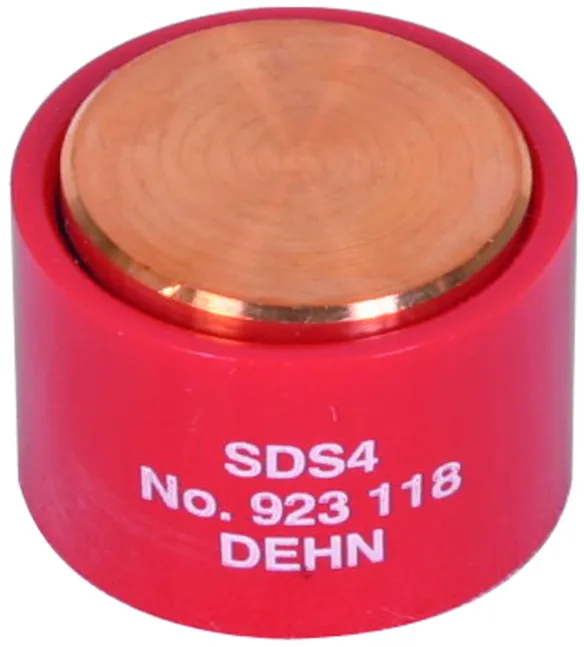

SDS 4

Banegnistgab til en tændspænding på ≤ 230 V DC.

1 Product

Part No. 923118 SDS 4

GTIN 4013364104969, Customs tariff No. (EU): 85369095, Gross weight: 39.70 g, PU: 10.00 Pakkestørrelse

Images

Additional information



Technical data

VLD-type (EN 50122-1) VLD-F
DC-tændspænding (Uag ) 230 V +/- 20%
Stødtændspænding ≤ 650 V (1 kV/µs)
Lynstrømsbæreevne (10/350 µs) 0,1x / 0,5x / 1x 2,5 kA
Lynstrøms-modstandsdygtighed (10/350 µs) 25 kA
Stødstrømsafledeevne (8/20 µs) 0,1x / 0,5x / 1x 20 kA
Sikker kortslutning ved jævnstrøm med svejsede elektroder ≥ 600 A / 250 ms
Kortslutningsbæreevne 25 kArms / 100 ms; 36 kArms / 75 ms
Kontinuerlig strøm 1 kArms for t ≤ 120 s
Lækstrøm (Ilc ) < 1 µA ved 100 V DC
Driftstemperaturområde (TU ) -40 °C ... +80 °C

Product 923118 was added to Notepad.

Go to Notepad

Product 923118 was added to the cart.

Go to Web-Shop

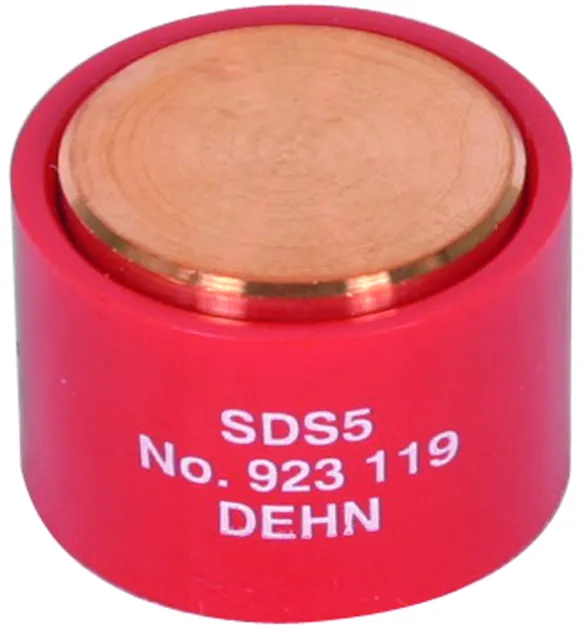

SDS 5

Banegnistgab til en tændspænding på ≤ 120 V DC.

1 Product

Part No. 923119 SDS 5

GTIN 4013364104976, Customs tariff No. (EU): 85369095, Gross weight: 39.70 g, PU: 10.00 Pakkestørrelse

Images

Additional information



Technical data

VLD-type (EN 50122-1) VLD-F
DC-tændspænding (Uag ) 120 V +/- 20 %
Stødtændspænding ≤ 600 V (1 kV/µs)
Lynstrømsbæreevne (10/350 µs) 0,1x / 0,5x / 1x 2 kA
Lynstrøms-modstandsdygtighed (10/350 µs) 25 kA
Stødstrømsafledeevne (8/20 µs) 0,1x / 0,5x / 1x 20 kA
Sikker kortslutning ved jævnstrøm med svejsede elektroder ≥ 600 A / 250 ms
Kortslutningsbæreevne 25 kArms / 100 ms; 36 kArms / 75 ms
Kontinuerlig strøm 1 kArms for t ≤ 120 s
Lækstrøm (Ilc ) < 1 µA ved 100 V DC
Driftstemperaturområde (TU ) -40 °C ... +80 °C
