Spændingstester PHE III - sæt

Sikker - kontrol af spændingsløs tilstand

Pålidelig indikering
Nem håndtering
Universelt anvendeligt sæt
Pladsoptimeret transport

Details

Nominel spænding på 20 kV / 50 Hz

Kategori "S" til koblingsanlæg og luftledninger.

1 Product

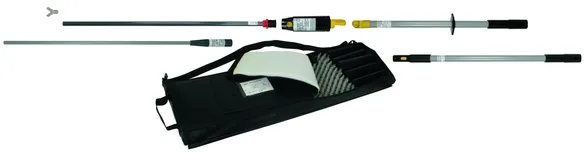

Part No. 767724 PHE3S 20 S ZK

GTIN 4013364125902, Customs tariff No. (EU): 90303370, Gross weight: 4.22 kg, PU: 1.00 Pakkestørrelse

Images

Additional information

Certificates

Technical data

Nominel spænding (U_N )	20 kV

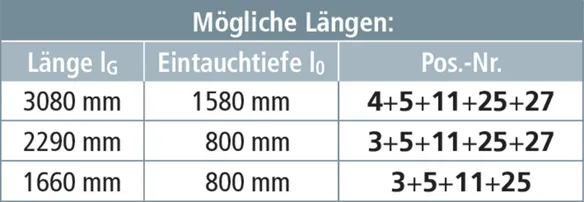

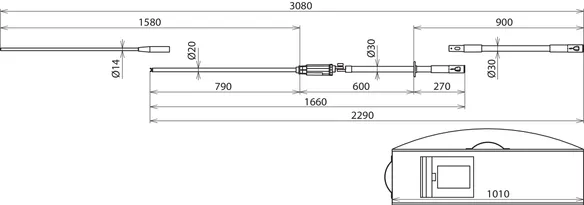

Samlet længde (l_{G max} )	3080 mm
Indstiksdybde (I_{O max} )	1580 mm

Nominel spænding (U_N )	20 kV
Spændingstype	AC
Frekvens	50 Hz
Kategori	S
Samlet længde (l_{G max} )	3080 mm
Indstiksdybde (I_{O max} )	1580 mm
Standard (målehoved)	DIN VDE 0682-411 (EN/IEC 61243-1)
Standard (universaltandkobling)	EN/IEC 60832 (DIN VDE 0682-211)
Temperaturområde	–25 °C ... +55 °C, klimaklasse N
Udførelse	Sammenhængende
Anvendelse	_
Til	Inden- og udendørs anlæg
Anvendelse	Koblingsanlæg og luftledninger
Udførelse	1-polet
Indikering	Akustisk og optisk
Enhed til egentest	Ja
Materiale (prøveelektrode)	Cu-legering/gal Sn
Materiale (prøvespids)	Glasfiberforstærket epoxyrør
Materiale (indikator)	Kunststof, fuldisoleret
Materiale (isolerstang)	Glasfiberforstærket polyesterrør

Product 767724 was added to Notepad.

Go to Notepad

Product 767724 was added to the cart.

Go to Web-Shop

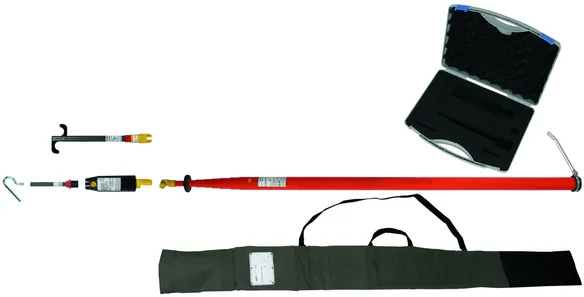

Nominel spænding på 20 kV / 50 Hz

Kategori "L" til luftledninger.

1 Product

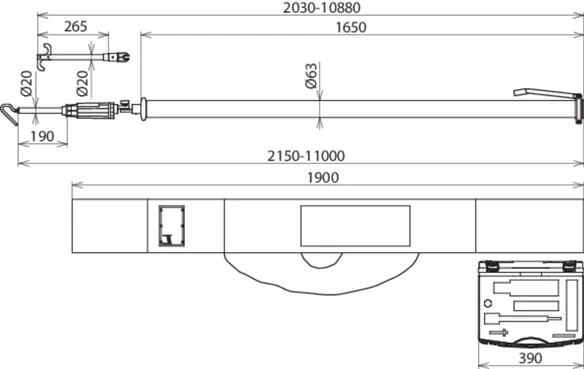

Part No. 767725 PHE3S 20 L ZK

GTIN 4013364125919, Customs tariff No. (EU): 90303370, Gross weight: 9.10 kg, PU: 1.00 Pakkestørrelse

Images

Open PDF

Additional information

Certificates

Technical data

Nominel spænding (U_N )	20 kV
Samlet længde (l_{G max} / I_{G min} )	11000 / 2150 mm
Indstiksdybde (I_O )	190 mm

Nominel spænding (U_N )	20 kV
Spændingstype	AC
Frekvens	50 Hz
Kategori	L
Samlet længde (l_{G max} / I_{G min} )	11000 / 2150 mm
Indstiksdybde (I_O )	190 mm
Standard (målehoved)	DIN VDE 0682-411 (EN/IEC 61243-1)
Standard (universaltandkobling)	EN/IEC 60832 (DIN VDE 0682-211)
Temperaturområde	–25 °C ... +55 °C, klimaklasse N
Udførelse	Sammenhængende
Anvendelse	_
Til	Inden- og udendørs anlæg
Anvendelse	Luftledninger
Udførelse	1-polet
Indikering	Akustisk og optisk
Enhed til egentest	Ja
Materiale (prøveelektrode)	Cu-legering/gal Sn
Materiale (prøvespids)	Glasfiberforstærket epoxyrør
Materiale (indikator)	Kunststof, fuldisoleret
Materiale (isolerstang)	Glasfiberforstærket polyesterrør

Product 767725 was added to Notepad.

Go to Notepad

Product 767725 was added to the cart.

Go to Web-Shop

Nominelt spændingsområde på 60 ... 110 kV / 50 Hz

Kategori "S" til koblingsanlæg og luftledninger.

2 Products

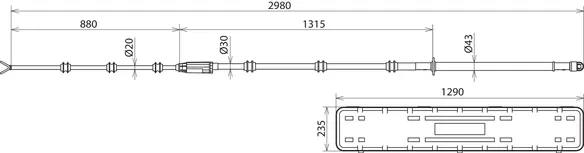

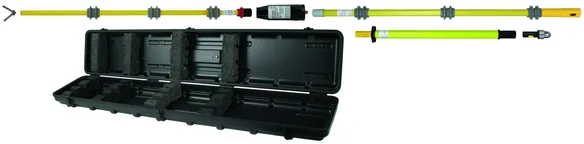

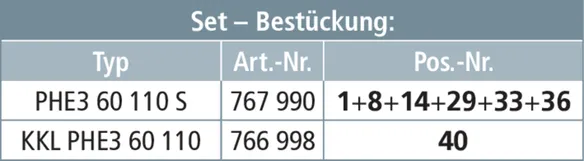

Part No. 767980 PHE3S2 60 110 S

GTIN 4013364125926, Customs tariff No. (EU): 90303370, Gross weight: 6.98 kg, PU: 1.00 Pakkestørrelse

Predecessor

Images

Additional information

Certificates

Technical data

Nominel spænding (U_N )	60 ... 110 kV
Samlet længde (I_G )	2980 mm
Indstiksdybde (I_O )	880 mm

Nominel spænding (U_N )	60 ... 110 kV
Spændingstype	AC
Frekvens	50 Hz
Kategori	S
Samlet længde (I_G )	2980 mm
Indstiksdybde (I_O )	880 mm
Standard	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperaturområde	–25 °C ... +55 °C, klimaklasse N
Udførelse	Sammenhængende
Anvendelse	_
Til	Inden- og udendørs anlæg
Anvendelse	Koblingsanlæg og luftledninger
Udførelse	1-polet
Indikering	Akustisk og optisk
Enhed til egentest	Ja
Materiale (prøveelektrode)	Cu-legering/gal Sn
Materiale (prøvespids)	Glasfiberforstærket epoxyrør
Materiale (indikator)	Kunststof, fuldisoleret
Materiale (isolerstang)	Glasfiberforstærket polyesterrør

Product 767980 was added to Notepad.

Go to Notepad

Product 767980 was added to the cart.

Go to Web-Shop

Part No. 767990 PHE3 60 110 S

GTIN 4013364135956, Customs tariff No. (EU): 90303370, Gross weight: 3.48 kg, PU: 1.00 Pakkestørrelse

Images

Open PDF

Additional information

Certificates

Technical data

Nominel spænding (U_N )	60 ... 110 kV
Samlet længde (I_G )	2980 mm
Indstiksdybde (I_O )	880 mm

Nominel spænding (U_N )	60 ... 110 kV
Spændingstype	AC
Frekvens	50 Hz
Kategori	S
Samlet længde (I_G )	2980 mm
Indstiksdybde (I_O )	880 mm
Standard	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperaturområde	–25 °C ... +55 °C, klimaklasse N
Udførelse	Sammenhængende
Anvendelse	_
Til	Inden- og udendørs anlæg
Anvendelse	Koblingsanlæg og luftledninger
Udførelse	1-polet
Indikering	Akustisk og optisk
Enhed til egentest	Ja
Materiale (prøveelektrode)	Cu-legering/gal Sn
Materiale (prøvespids)	Glasfiberforstærket epoxyrør
Materiale (indikator)	Kunststof, fuldisoleret
Materiale (isolerstang)	Glasfiberforstærket polyesterrør

Product 767990 was added to Notepad.

Go to Notepad

Product 767990 was added to the cart.

Go to Web-Shop

Nominelt spændingsområde på 60 ... 110 kV / 50 Hz, kodet

Specielt kodet prøvespids og målehoved. Dette vil sige, at prøvespidsen ikke passer mekanisk til andet end pågældende målehoved, hvilket udelukker forveksling med andre prøvespidser.

Kategori "S" til koblingsanlæg og luftledninger i kodet udførelse.

1 Product

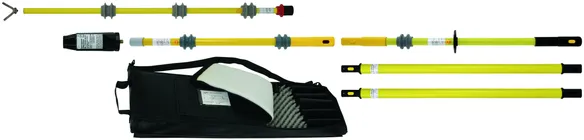

Part No. 769712 PHE3S60 110S CSN7774

GTIN 4013364242517, Customs tariff No. (EU): 90303370, Gross weight: 7.23 kg, PU: 1.00 Pakkestørrelse

Images

Open PDF

Additional information

Certificates

Technical data

Nominel spænding (U_N )	60 ... 110 kV

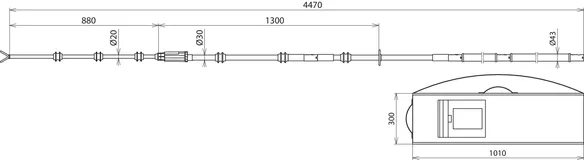

Samlet længde (l_{G max} / I_{G min} )	4470 / 2840 mm
Indstiksdybde (I_O )	880 mm

Nominel spænding (U_N )	60 ... 110 kV
Spændingstype	AC
Frekvens	50 Hz
Kategori	S
Samlet længde (l_{G max} / I_{G min} )	4470 / 2840 mm
Indstiksdybde (I_O )	880 mm
Standard	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperaturområde	–25 °C ... +55 °C, klimaklasse N
Udførelse	Sammenhængende
Anvendelse	_
Til	Inden- og udendørs anlæg
Anvendelse	Koblingsanlæg og luftledninger
Udførelse	1-polet
Indikering	Akustisk og optisk
Enhed til egentest	Ja
Materiale (prøveelektrode)	Cu-legering/gal Sn
Materiale (prøvespids)	Glasfiberforstærket epoxyrør
Materiale (indikator)	Kunststof, fuldisoleret
Materiale (isolerstang)	Glasfiberforstærket polyesterrør

Product 769712 was added to Notepad.

Go to Notepad

Product 769712 was added to the cart.

Go to Web-Shop

Nominelt spændingsområde på 110 ... 132 kV / 50 og 16,7 Hz

Uden omskiftning til 3-fasesystem på 50 Hz og midtpunktsjordet 1-faset forsyningsledning på 16,7 Hz.
Omskiftning af spændingsområde er ikke nødvendig.

Kategori "S".

1 Product

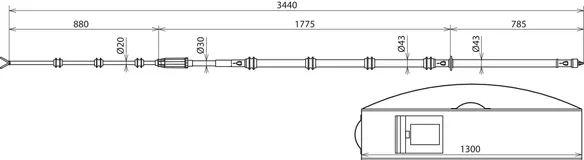

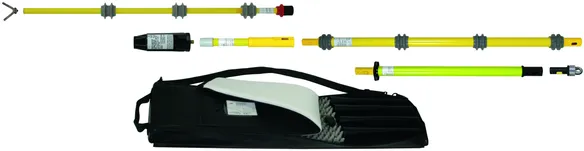

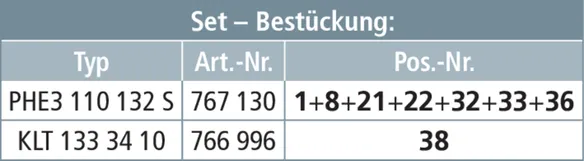

Part No. 767131 PHE3S 110 132 S

GTIN 4013364139411, Customs tariff No. (EU): 90303370, Gross weight: 6.20 kg, PU: 1.00 Pakkestørrelse

Images

Additional information

Certificates

Technical data

Nominel spænding (U_N )	110 ... 132 kV
Samlet længde (I_G )	3440 mm
Indstiksdybde (I_O )	880 mm
DB tegnings-nr.	3 Eku 710 001
DB materiale-nr.	01 101 358

Nominel spænding (U_N )	110 ... 132 kV
Spændingstype	AC
Frekvens	50 og 16,7 Hz
Kategori	S
Samlet længde (I_G )	3440 mm
Indstiksdybde (I_O )	880 mm
Standard	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperaturområde	–25 °C ... +55 °C, klimaklasse N
Udførelse	Sammenhængende
Anvendelse	_
Til	Inden- og udendørs anlæg
Anvendelse	Koblingsanlæg og luftledninger
Udførelse	1-polet
Indikering	Akustisk og optisk
Enhed til egentest	Ja
Materiale (prøveelektrode)	Cu-legering/gal Sn
Materiale (prøvespids)	Glasfiberforstærket epoxyrør
Materiale (indikator)	Kunststof, fuldisoleret
Materiale (isolerstang)	Glasfiberforstærket polyesterrør
DB tegnings-nr.	3 Eku 710 001
DB materiale-nr.	01 101 358

Product 767131 was added to Notepad.

Go to Notepad

Product 767131 was added to the cart.

Go to Web-Shop

Nominel spænding 66 kV / 16,7 Hz

Kategori "S" til ensidigt jordede enfaseanlæg

1 Product

Part No. 769714 PHE3 66 16.7S SN7705

GTIN 4013364246768, Customs tariff No. (EU): 90303370, Gross weight: 3.76 kg, PU: 1.00 Pakkestørrelse

Images

Open PDF

Additional information

Certificates

Technical data

Nominel spænding (U_N )	66 kV
Samlet længde (I_G )	2980 mm
Indstiksdybde (I_O )	880 mm

Nominel spænding (U_N )	66 kV
Spændingstype	AC
Frekvens	16,7 Hz
Kategori	S
Samlet længde (I_G )	2980 mm
Indstiksdybde (I_O )	880 mm
Standard	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperaturområde	–25 °C ... +55 °C, klimaklasse N
Udførelse	Sammenhængende
Anvendelse	_
Til	Indendørsanlæg
Anvendelse	Køreledninger på elektriske jernbaner
Udførelse	1-polet
Indikering	Akustisk og optisk
Enhed til egentest	Ja
Materiale (prøveelektrode)	Cu-legering/gal Sn
Materiale (prøvespids)	Glasfiberforstærket epoxyrør
Materiale (indikator)	Kunststof, fuldisoleret
Materiale (isolerstang)	Glasfiberforstærket polyesterrør

Product 769714 was added to Notepad.

Go to Notepad

Product 769714 was added to the cart.

Go to Web-Shop
