Kortslutningsskinne

Konfigurer let den passende kortslutningsskinne online
Individuel konfiguration
Permanent anvendelseskontrol i baggrunden
Med kilespor til sikker forbindelse
Høj kortslutningsstrømsikkerhed til maks. 130 kA/0,5 s til lavspændingsanlæg (NS) og 80 kA/0,5 s til mellemspændingsanlæg (MS)
Aktivering med jordingsstænger med spindel med sekskantfatning eller spindel med bajonetfatning
Skinne- og jordingskabellængder kan vælges online via jordings- og kortslutningskonfiguratoren

Details

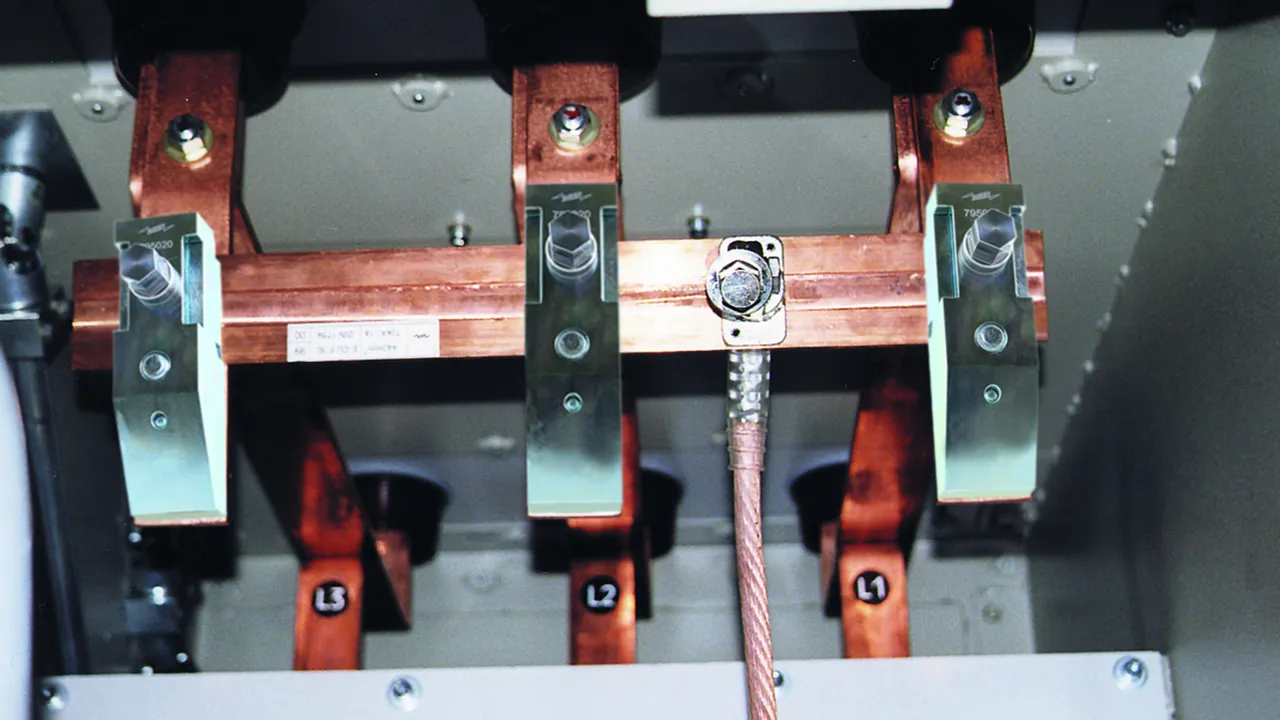

Klemfikspunkt monteret på samleskinne og anbragt kortslutningsskinne

lorem ipsum — Klemfikspunkt monteret på samleskinne og anbragt kortslutningsskinne

Kortslutningsskinne af kobber

Fast kuglehovedklemme (KKH 20 FS) på jordsiden.

4 Products

Part No. VL2FG28 KS SQ C NS VL2FG28

GTIN 4013364450820, Customs tariff No. (EU): 85359000, Gross weight: 6.18 kg, PU: 1.00 Pakkestørrelse

Images

Additional information

Technical data

Anvendelse	NS
Montageenhed	SQ
Placering af montageenhed (I_H )	175 mm
Totallængde (l_G )	500 mm
Skinneafstand (S_A )	150 mm
Maks. kortslutningsstrøm I_k0,5 s	130 kA
Maks. kortslutningsstrøm I_k1 s	90 kA
Bemærk: angiv venligst ønskede variant-nr. ved bestilling.

Anvendelse	NS
Montageenhed	SQ
Placering af montageenhed (I_H )	175 mm
Profil	60 x 12 mm
Højde	60 mm
Bredde	12 mm
Totallængde (l_G )	500 mm
Skinneafstand (S_A )	150 mm
Maks. kortslutningsstrøm I_k0,5 s	130 kA
Maks. kortslutningsstrøm I_k1 s	90 kA
Til	Lavspændingsanlæg
Standard	EN/IEC 61230 (DIN VDE 0683-100)
Temperaturområde	–25 °C ... +55 °C
Materiale (kortslutningsskinne)	Kobber
Materiale (leder)	Cu , højfleksibel
Ledertværsnit	50 mm²
Lederlængde	2500 mm
Bemærk: angiv venligst ønskede variant-nr. ved bestilling.

Product VL2FG28 was added to Notepad.

Go to Notepad

Product VL2FG28 was added to the cart.

Go to Web-Shop

Part No. VHNEFQE KS SK C NS VHNEFQE

GTIN 4013364450837, Customs tariff No. (EU): 85359000, Gross weight: 6.14 kg, PU: 1.00 Pakkestørrelse

Images

Additional information

Technical data

Anvendelse	NS
Montageenhed	SK
Placering af montageenhed (I_H )	175 mm
Totallængde (l_G )	500 mm
Skinneafstand (S_A )	150 mm
Maks. kortslutningsstrøm I_k0,5 s	130 kA
Maks. kortslutningsstrøm I_k1 s	90 kA
Bemærk: angiv venligst ønskede variant-nr. ved bestilling.

Anvendelse	NS
Montageenhed	SK
Placering af montageenhed (I_H )	175 mm
Profil	60 x 12 mm
Højde	60 mm
Bredde	12 mm
Totallængde (l_G )	500 mm
Skinneafstand (S_A )	150 mm
Maks. kortslutningsstrøm I_k0,5 s	130 kA
Maks. kortslutningsstrøm I_k1 s	90 kA
Til	Lavspændingsanlæg
Standard	EN/IEC 61230 (DIN VDE 0683-100)
Temperaturområde	–25 °C ... +55 °C
Materiale (kortslutningsskinne)	Kobber
Materiale (leder)	Cu , højfleksibel
Ledertværsnit	50 mm²
Lederlængde	2500 mm
Bemærk: angiv venligst ønskede variant-nr. ved bestilling.

Product VHNEFQE was added to Notepad.

Go to Notepad

Product VHNEFQE was added to the cart.

Go to Web-Shop

Part No. VV7M6CQ KSX SQ C MS VV7M6CQ

GTIN 4013364461963, Customs tariff No. (EU): 85359000, Gross weight: 10.00 kg, PU: 1.00 Pakkestørrelse

Images

Additional information

Technical data

Anvendelse	MS
Montageenhed	SQ
Placering af montageenhed (I_H )	525 mm
Totallængde (l_G )	1500 mm
Skinneafstand (S_A )	450 mm
Maks. kortslutningsstrøm I_k0,5 s	80 kA
Maks. kortslutningsstrøm I_k1 s	80 kA
Bemærk: angiv venligst ønskede variant-nr. ved bestilling.

Anvendelse	MS
Montageenhed	SQ
Placering af montageenhed (I_H )	525 mm
Profil	60 x 12 mm
Højde	60 mm
Bredde	12 mm
Totallængde (l_G )	1500 mm
Skinneafstand (S_A )	450 mm
Maks. kortslutningsstrøm I_k0,5 s	80 kA
Maks. kortslutningsstrøm I_k1 s	80 kA
Til	Lavspændingsanlæg
Standard	EN/IEC 61230 (DIN VDE 0683-100)
Temperaturområde	–25 °C ... +55 °C
Materiale (kortslutningsskinne)	Kobber
Materiale (leder)	Cu , højfleksibel
Ledertværsnit	50 mm²
Lederlængde	2500 mm
Bemærk: angiv venligst ønskede variant-nr. ved bestilling.

Product VV7M6CQ was added to Notepad.

Go to Notepad

Product VV7M6CQ was added to the cart.

Go to Web-Shop

Part No. V5DHK24 KSX SK C MS V5DHK24

GTIN 4013364461970, Customs tariff No. (EU): 85359000, Gross weight: 10.00 kg, PU: 1.00 Pakkestørrelse

Images

Additional information

Technical data

Anvendelse	MS
Montageenhed	SK
Placering af montageenhed (I_H )	525 mm
Totallængde (l_G )	1500 mm
Skinneafstand (S_A )	450 mm
Maks. kortslutningsstrøm I_k0,5 s	80 kA
Maks. kortslutningsstrøm I_k1 s	80 kA
Bemærk: angiv venligst ønskede variant-nr. ved bestilling.

Anvendelse	MS
Montageenhed	SK
Placering af montageenhed (I_H )	525 mm
Profil	60 x 12 mm
Højde	60 mm
Bredde	12 mm
Totallængde (l_G )	1500 mm
Skinneafstand (S_A )	450 mm
Maks. kortslutningsstrøm I_k0,5 s	80 kA
Maks. kortslutningsstrøm I_k1 s	80 kA
Til	Lavspændingsanlæg
Standard	EN/IEC 61230 (DIN VDE 0683-100)
Temperaturområde	–25 °C ... +55 °C
Materiale (kortslutningsskinne)	Kobber
Materiale (leder)	Cu , højfleksibel
Ledertværsnit	50 mm²
Lederlængde	2500 mm
Bemærk: angiv venligst ønskede variant-nr. ved bestilling.

Product V5DHK24 was added to Notepad.

Go to Notepad

Product V5DHK24 was added to the cart.

Go to Web-Shop

Kortslutningsskinne af aluminium

Fast kuglehovedklemme (KKH 20 FS) på jordsiden.

4 Products

Part No. VNRLBXU KS SQ A NS VNRLBXU

GTIN 4013364450868, Customs tariff No. (EU): 85359000, Gross weight: 10.00 kg, PU: 1.00 Pakkestørrelse

Images

Additional information

Technical data

Anvendelse	NS
Montageenhed	SQ
Placering af montageenhed (I_H )	175 mm
Totallængde (l_G )	500 mm
Skinneafstand (S_A )	150 mm
Maks. kortslutningsstrøm I_k0,5 s	90 kA
Maks. kortslutningsstrøm I_k1 s	64 kA
Vigtigt: Angiv det entydige modelnr. ved bestilling. Obs: Andre udgaver kan konfigureres online via jordings- og kortslutningskonfiguratoren.

Anvendelse	NS
Montageenhed	SQ
Placering af montageenhed (I_H )	175 mm
Profil	60 x 12 mm
Højde	60 mm
Bredde	12 mm
Totallængde (l_G )	500 mm
Skinneafstand (S_A )	150 mm
Maks. kortslutningsstrøm I_k0,5 s	90 kA
Maks. kortslutningsstrøm I_k1 s	64 kA
Til	Lavspændingsanlæg
Standard	EN/IEC 61230 (DIN VDE 0683-100)
Temperaturområde	–25 °C ... +55 °C
Materiale (kortslutningsskinne)	Aluminium
Materiale (leder)	Cu , højfleksibel
Ledertværsnit	50 mm²
Lederlængde	2500 mm
Vigtigt: Angiv det entydige modelnr. ved bestilling. Obs: Andre udgaver kan konfigureres online via jordings- og kortslutningskonfiguratoren.

Product VNRLBXU was added to Notepad.

Go to Notepad

Product VNRLBXU was added to the cart.

Go to Web-Shop

Part No. VP33XYL KS SK A NS VP33XYL

GTIN 4013364450875, Customs tariff No. (EU): 85359000, Gross weight: 10.00 kg, PU: 1.00 Pakkestørrelse

Images

Additional information

Technical data

Anvendelse	NS
Montageenhed	SK
Placering af montageenhed (I_H )	175 mm
Totallængde (l_G )	500 mm
Skinneafstand (S_A )	150 mm
Maks. kortslutningsstrøm I_k0,5 s	90 kA
Maks. kortslutningsstrøm I_k1 s	64 kA
Vigtigt: Angiv det entydige modelnr. ved bestilling. Obs: Andre udgaver kan konfigureres online via jordings- og kortslutningskonfiguratoren.

Anvendelse	NS
Montageenhed	SK
Placering af montageenhed (I_H )	175 mm
Profil	60 x 12 mm
Højde	60 mm
Bredde	12 mm
Totallængde (l_G )	500 mm
Skinneafstand (S_A )	150 mm
Maks. kortslutningsstrøm I_k0,5 s	90 kA
Maks. kortslutningsstrøm I_k1 s	64 kA
Til	Lavspændingsanlæg
Standard	EN/IEC 61230 (DIN VDE 0683-100)
Temperaturområde	–25 °C ... +55 °C
Materiale (kortslutningsskinne)	Aluminium
Materiale (leder)	Cu , højfleksibel
Ledertværsnit	50 mm²
Lederlængde	2500 mm
Vigtigt: Angiv det entydige modelnr. ved bestilling. Obs: Andre udgaver kan konfigureres online via jordings- og kortslutningskonfiguratoren.

Product VP33XYL was added to Notepad.

Go to Notepad

Product VP33XYL was added to the cart.

Go to Web-Shop

Part No. VSJ3Y6N KSX SQ A MS VSJ3Y6N

GTIN 4013364461994, Customs tariff No. (EU): 85359000, Gross weight: 10.00 kg, PU: 1.00 Pakkestørrelse

Images

Additional information

Technical data

Anvendelse	MS
Montageenhed	SQ
Placering af montageenhed (I_H )	675 mm
Totallængde (l_G )	1500 mm
Skinneafstand (S_A )	450 mm
Maks. kortslutningsstrøm I_k0,5 s	60 kA
Maks. kortslutningsstrøm I_k1 s	60 kA
Vigtigt: Angiv det entydige modelnr. ved bestilling. Obs: Andre udgaver kan konfigureres online via jordings- og kortslutningskonfiguratoren.

Anvendelse	MS
Montageenhed	SQ
Placering af montageenhed (I_H )	675 mm
Profil	60 x 12 mm
Højde	60 mm
Bredde	12 mm
Totallængde (l_G )	1500 mm
Skinneafstand (S_A )	450 mm
Maks. kortslutningsstrøm I_k0,5 s	60 kA
Maks. kortslutningsstrøm I_k1 s	60 kA
Til	Lavspændingsanlæg
Standard	EN/IEC 61230 (DIN VDE 0683-100)
Temperaturområde	–25 °C ... +55 °C
Materiale (kortslutningsskinne)	Aluminium
Materiale (leder)	Cu , højfleksibel
Ledertværsnit	50 mm²
Lederlængde	2500 mm
Vigtigt: Angiv det entydige modelnr. ved bestilling. Obs: Andre udgaver kan konfigureres online via jordings- og kortslutningskonfiguratoren.

Product VSJ3Y6N was added to Notepad.

Go to Notepad

Product VSJ3Y6N was added to the cart.

Go to Web-Shop

Part No. VANH53Y KSX SK A MS VANH53Y

GTIN 4013364461987, Customs tariff No. (EU): 85359000, Gross weight: 10.00 kg, PU: 1.00 Pakkestørrelse

Images

Additional information

Technical data

Anvendelse	MS
Montageenhed	SK
Placering af montageenhed (I_H )	675 mm
Totallængde (l_G )	1500 mm
Skinneafstand (S_A )	450 mm
Maks. kortslutningsstrøm I_k0,5 s	60 kA
Maks. kortslutningsstrøm I_k1 s	60 kA
Vigtigt: Angiv det entydige modelnr. ved bestilling. Obs: Andre udgaver kan konfigureres online via jordings- og kortslutningskonfiguratoren.

Anvendelse	MS
Montageenhed	SK
Placering af montageenhed (I_H )	675 mm
Profil	60 x 12 mm
Højde	60 mm
Bredde	12 mm
Totallængde (l_G )	1500 mm
Skinneafstand (S_A )	450 mm
Maks. kortslutningsstrøm I_k0,5 s	60 kA
Maks. kortslutningsstrøm I_k1 s	60 kA
Til	Lavspændingsanlæg
Standard	EN/IEC 61230 (DIN VDE 0683-100)
Temperaturområde	–25 °C ... +55 °C
Materiale (kortslutningsskinne)	Aluminium
Materiale (leder)	Cu , højfleksibel
Ledertværsnit	50 mm²
Lederlængde	2500 mm
Vigtigt: Angiv det entydige modelnr. ved bestilling. Obs: Andre udgaver kan konfigureres online via jordings- og kortslutningskonfiguratoren.

Product VANH53Y was added to Notepad.

Go to Notepad

Product VANH53Y was added to the cart.

Go to Web-Shop
