Erdungsbügel / Modulverdrahtungs-System

Ermöglicht die kompakte Verbindung der Ableiter untereinander und mit anderen Reiheneinbaugeräten

Details

lorem ipsum

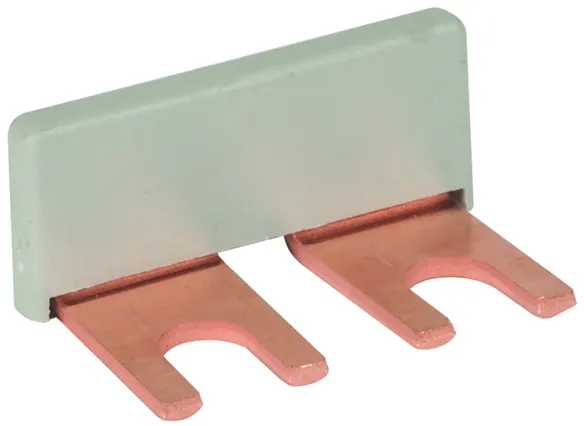

MVS einphasig, zweipolig

Zur erdseitigen Überbrückung von z. B. 2 Überspannungs-Ableitern DEHNguard S.

1 Product

Part No. 900617 MVS 1 2

GTIN 4013364086593, Customs tariff No. (EU): 85369001, Gross weight: 9.00 g, PU: 1.00 Stk.


Images

Additional information

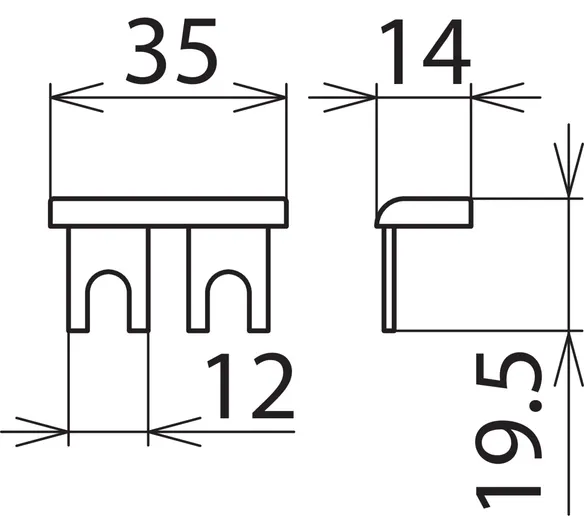

Kammschiene einphasig, zweipolig MVS 1 2
Kammschiene, einphasig, 2-polig, 16 mm²
zur erdseitigen Überbrückung von z.B.
2 Überspannungs-Ableitern DEHNguard S
max. Einbaulänge: 2 TE, DIN 43880

Fabrikat: DEHN
Typ: MVS 1 2
Art.-Nr.: 900617
oder gleichwertig.

Certificates



Technical data

Ausführung einphasig
Poligkeit 2
Max. Einbaulänge 2 TE
Nennquerschnitt 16 mm2

Product 900617 was added to Notepad.

Product 900617 was added to the cart.

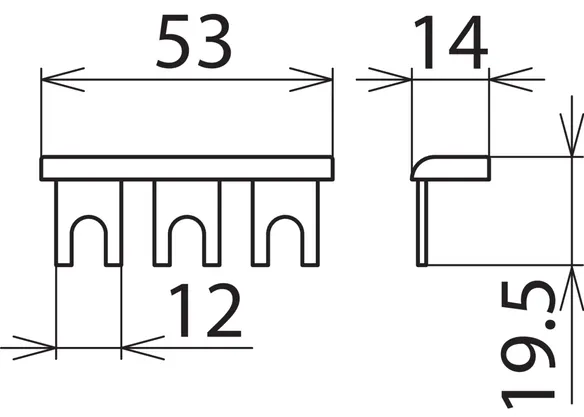

MVS einphasig, dreipolig

Zur erdseitigen Überbrückung von z. B. 3 Überspannungs-Ableitern DEHNguard S.

1 Product

Part No. 900615 MVS 1 3

GTIN 4013364086562, Customs tariff No. (EU): 85369001, Gross weight: 14.00 g, PU: 1.00 Stk.


Images

Additional information

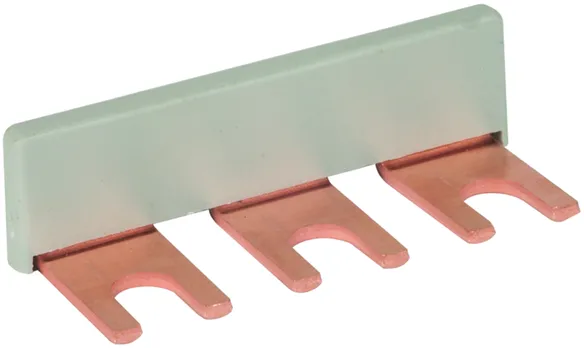

Kammschiene einphasig, dreipolig MVS 1 3
Kammschiene, einphasig, 3-polig, 16 mm²
zur erdseitigen Überbrückung von z.B.
3 Überspannungs-Ableitern DEHNguard S
max. Einbaulänge: 3 TE, DIN 43880

Fabrikat: DEHN
Typ: MVS 1 3
Art.-Nr.: 900615
oder gleichwertig.

Certificates



Technical data

Ausführung einphasig
Poligkeit 3
Max. Einbaulänge 3 TE
Nennquerschnitt 16 mm2

Product 900615 was added to Notepad.

Product 900615 was added to the cart.


MVS einphasig, vierpolig

Zur erdseitigen Überbrückung von z. B. 4 Überspannungs-Ableitern DEHNguard S.

1 Product

Part No. 900610 MVS 1 4

GTIN 4013364048553, Customs tariff No. (EU): 85369001, Gross weight: 18.70 g, PU: 1.00 Stk.


Images

Additional information

Kammschiene einphasig, vierpolig MVS 1 4
Kammschiene, einphasig, 4-polig, 16 mm² zur
erdseitigen Überbrückung von z.B.
4 Überspannungs-Ableitern DEHNguard S.
max. Einbaulänge: 4 TE, DIN 43880

Fabrikat: DEHN
Typ: MVS 1 4
Art.-Nr.: 900610
oder gleichwertig.

Certificates



Technical data

Ausführung einphasig
Poligkeit 4
Max. Einbaulänge 4 TE
Nennquerschnitt 16 mm2

Product 900610 was added to Notepad.

Product 900610 was added to the cart.


MVS einphasig, sechspolig

Zur erdseitigen Überbrückung von z. B. 3 Typ 1-Ableitern im 2 TE-Gehäuse.

1 Product

Part No. 900815 MVS 1 6

GTIN 4013364087996, Customs tariff No. (EU): 85369001, Gross weight: 28.80 g, PU: 1.00 Stk.


Images

Additional information

Kammschiene einphasig, sechspolig MVS 1 6
Kammschiene, einphasig, 6-polig, 16 mm²
zur erdseitigen Überbrückung von z.B.
6 Überspannungs-Ableitern DEHNguard S
max. Einbaulänge: 6 TE, DIN 43880

Fabrikat: DEHN
Typ: MVS 1 6
Art.-Nr.: 900815
oder gleichwertig.

Certificates



Technical data

Ausführung einphasig
Poligkeit 6
Max. Einbaulänge 6 TE
Nennquerschnitt 16 mm2

Product 900815 was added to Notepad.

Product 900815 was added to the cart.

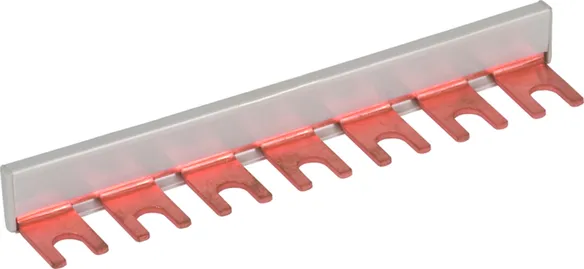

MVS einphasig, siebenpolig

Zur erdseitigen Überbrückung von z. B. 3 DEHNbloc Maxi und 1 DEHNgap Maxi beim Einsatz der 3+1-Schaltung.

1 Product

Part No. 900848 MVS 1 7

GTIN 4013364107816, Customs tariff No. (EU): 85369001, Gross weight: 33.50 g, PU: 1.00 Stk.


Images

Additional information

Kammschiene einphasig, siebenpolig MVS 1 7
Kammschiene zur erdseitigen Überbrückung von Blitzstrom-
und Überspannungs-Ableitern oder deren Kombination
einphasig, 7-polig, 16 mm²
max. Einbaulänge: 7 TE, DIN 43880

Fabrikat: DEHN
Typ: MVS 1 7
Art.-Nr.: 900848
oder gleichwertig.

Certificates



Technical data

Ausführung einphasig
Poligkeit 7
Max. Einbaulänge 7 TE
Nennquerschnitt 16 mm2

Product 900848 was added to Notepad.

Product 900848 was added to the cart.

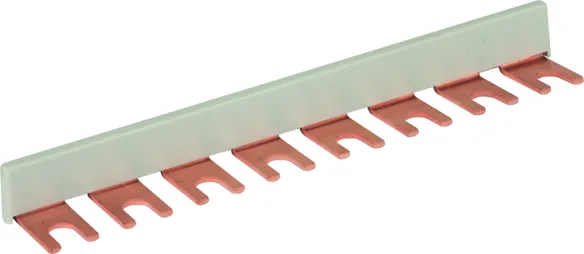

MVS einphasig, achtpolig

Zur erdseitigen Überbrückung von z. B. 4 Blitzstrom-Ableitern DEHNbloc Maxi.

1 Product

Part No. 900611 MVS 1 8

GTIN 4013364048560, Customs tariff No. (EU): 85369001, Gross weight: 38.10 g, PU: 1.00 Stk.


Images

Additional information

Kammschiene einphasig, achtpolig MVS 1 8
Kammschiene, einphasig, 8-polig, 16 mm² zur erdseitigen
Überbrückung von z.B. 4 Blitzstrom-Ableitern DEHNbloc M
max. Einbaulänge: 8 TE, DIN 43880

Fabrikat: DEHN
Typ: MVS 1 8
Art.-Nr.: 900611
oder gleichwertig.

Certificates



Technical data

Ausführung einphasig
Poligkeit 8
Max. Einbaulänge 8 TE
Nennquerschnitt 16 mm2

Product 900611 was added to Notepad.

Product 900611 was added to the cart.

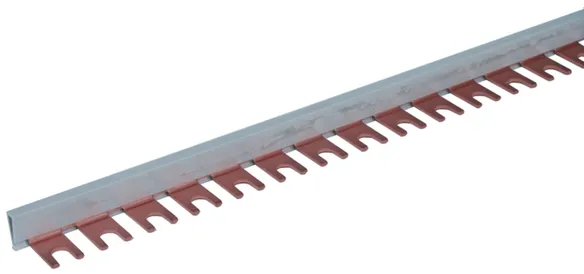

MVS einphasig, 57-polig

Zur erdseitigen Überbrückung von Blitzstrom- und Überspannungs-Ableitern oder deren Kombination.

1 Product

Part No. 900612 MVS 1 57

GTIN 4013364069428, Customs tariff No. (EU): 85369001, Gross weight: 288.10 g, PU: 1.00 Stk.


Images

Additional information

Kammschiene einphasig, 57-polig MVS 1 57
Kammschiene, einphasig, 57-polig, 16 mm² zur erdseitigen
Überbrückung von Blitzstrom- und Überspannungs-Ableitern
oder deren Kombination
max. Einbaulänge: 57 TE, DIN 43880

Fabrikat: DEHN
Typ: MVS 1 57
Art.-Nr.: 900612
oder gleichwertig.



Technical data

Ausführung einphasig
Poligkeit 57
Max. Einbaulänge 57 TE
Nennquerschnitt 16 mm2

Product 900612 was added to Notepad.

Product 900612 was added to the cart.

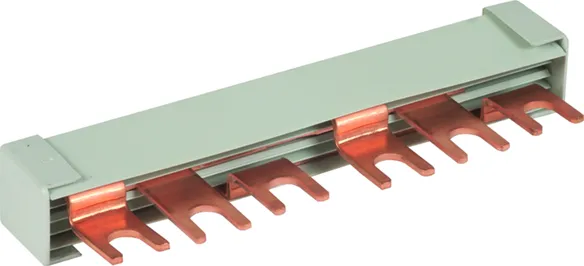

MVS dreiphasig, sechspolig, 6 TE

Zum phasenseitigen Anschluss von Überspannungs-Ableitern.

1 Product

Part No. 900595 MVS 3 6 6

GTIN 4013364078208, Customs tariff No. (EU): 85369001, Gross weight: 57.50 g, PU: 1.00 Stk.


Images

Additional information

Kammschiene dreiphasig, sechspolig, 6TE MVS 3 6 6
Kammschiene, dreiphasig, 6-polig, 16 mm² zum
phasenseitigen Anschluss von Überspannungs-Ableitern
max. Einbaulänge: 6 TE, DIN 43880

Fabrikat: DEHN
Typ: MVS 3 6 6
Art.-Nr.: 900595
oder gleichwertig.



Technical data

Ausführung dreiphasig
Poligkeit 6
Max. Einbaulänge 6 TE
Nennquerschnitt 16 mm2

Product 900595 was added to Notepad.

Product 900595 was added to the cart.

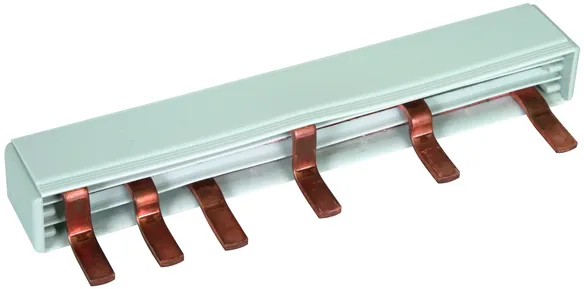

MVS dreiphasig, sechspolig, 9 TE

Zum phasenseitigen Anschluss von dreipoligen Überspannungs-Ableitern an Sicherungshalter (im 1,5 TE Rastermaß).

1 Product

Part No. 900839 MVS 3 6 9

GTIN 4013364153059, Customs tariff No. (EU): 85369001, Gross weight: 13.99 g, PU: 1.00 Stk.


Images

Additional information

Kammschiene dreiphasig, sechspolig, 9TE MVS 3 6 9
Kammschiene, dreiphasig, 6-polig, 16 mm² zum
phasenseitigen Anschluss von Reiheneinbaugeräten
an DEHNguards
max. Einbaulänge: 9 TE, DIN 43880

Fabrikat: DEHN
Typ: MVS 3 6 9
Art.-Nr.: 900839
oder gleichwertig.

Certificates



Technical data

Ausführung dreiphasig
Poligkeit 6
Max. Einbaulänge 9 TE
Nennquerschnitt 16 mm2

Product 900839 was added to Notepad.

Product 900839 was added to the cart.


MVS vierphasig, achtpolig

Zum phasenseitigen Anschluss von Reiheneinbaugeräten an DEHNventil M TNS und TT.

2 Products

Part No. 900814 MVS 4 8 11

GTIN 4013364091115, Customs tariff No. (EU): 85369001, Gross weight: 113.50 g, PU: 1.00 Stk.


Images

Additional information

Kammschiene vierphasig, achtpolig MVS 4 8 11
Kammschiene, vierphasig, 8-polig, 16 mm²
zum phasenseitigen Anschluss von Reiheneinbaugeräten
an Überspannungs-Ableiter
max. Einbaulänge: 11 TE, DIN 43880

Fabrikat: DEHN
Typ: MVS 4 8 11
Art.-Nr.: 900814
oder gleichwertig.



Technical data

Ausführung vierphasig
Poligkeit 8
Max. Einbaulänge 11 TE
Nennquerschnitt 16 mm2

Product 900814 was added to Notepad.

Product 900814 was added to the cart.

Part No. 900850 MVS 4 8 8

GTIN 4013364460379, Customs tariff No. (EU): 85369001, Gross weight: 65.70 g, PU: 5.00 Stk.


Images

Additional information

Kammschiene vierphasig, achtpolig MVS 4 8 8
Kammschiene, vierphasig, 8-polig, 10 mm²
zum phasenseitigen Anschluss von Reiheneinbaugeräten
an Überspannungs-Ableiter
max. Einbaulänge: 8 TE, DIN 43880

Fabrikat: DEHN
Typ: MVS 4 8 8
Art.-Nr.: 900850
oder gleichwertig.

Certificates



Technical data

Ausführung vierphasig
Poligkeit 8
Max. Einbaulänge 8 TE
Nennquerschnitt 10 mm2

Product 900850 was added to Notepad.

Product 900850 was added to the cart.


MVS vierphasig, 56-polig

Zum phasenseitigen Anschluss von Überspannungs-Ableitern.

1 Product

Part No. 900614 MVS 4 56

GTIN 4013364072534, Customs tariff No. (EU): 85369001, Gross weight: 830.00 g, PU: 1.00 Stk.


Images

Additional information

Kammschiene vierphasig, 56-polig MVS 4 56
Kammschiene, vierphasig, 56-polig, 16 mm²
zum phasenseitigen Anschluss von Überspannungs-Ableitern
max. Einbaulänge: 56 TE, DIN 43880

Fabrikat: DEHN
Typ: MVS 4 56
Art.-Nr.: 900614
oder gleichwertig.



Technical data

Ausführung vierphasig
Poligkeit 56
Max. Einbaulänge 56 TE
Nennquerschnitt 16 mm2

Product 900614 was added to Notepad.

Product 900614 was added to the cart.

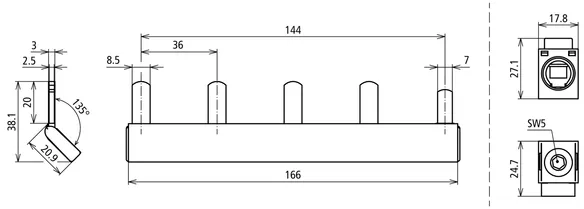

MVS einphasig, vierpolig, 8 TE

Modularverdrahtungsbügel für TT-Systeme, isoliert, einphasig, vierpolig mit Anschlussklemme bis 50 mm².

1 Product

Part No. 900849 MVS 1 4 8 TT

GTIN 4013364473348, Customs tariff No. (EU): 85369001, Gross weight: 119.50 g, PU: 1.00 Stk.


Images

Additional information

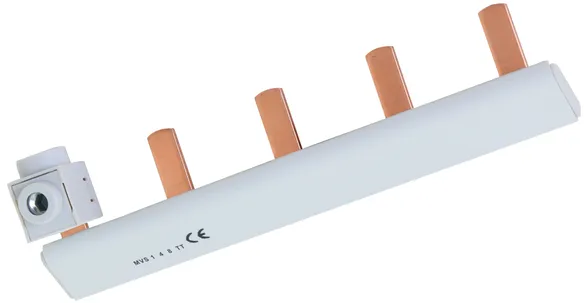

Modularverdrahtungssystem vierpolig MVS 1 4 8 TT
zur Verbindung des N-Potentials von
Ableitern in einem TT-System
Geeignet z.B. für 3x DEHNvenCI 255 (FM)
und 1x DEHNgap Maxi 1 255
Anschlussklemme bis 50 mm²
isoliert, einphasig, 4-polig
Abmessungen: 166 x 38 x 22 mm

Fabrikat: DEHN
Typ: MVS 1 4 8 TT
Art.-Nr.: 900849
oder gleichwertig.

Certificates



Technical data

Ausführung einphasig
Poligkeit 4
Abmessungen 166 x 38,1 x 22 mm
Max. Blitzstromstoß (10/350 µs) in Anlehnung an DIN EN 61643-11 (Iimp ) 100 kA
Werkstoff des elektrischen Leiters E-Cu-ETP
Werkstoff der Isolierung PC
Anschlussquerschnitt der Einspeiseklemme 10-50 mm² (ein- oder mehrdrähtig) / 6-35 mm² (feindrähtig mit Aderendhülse)
Max. Anzugsmoment der Klemmschraube 7 Nm
Isolierte Ausführung Ja

Product 900849 was added to Notepad.

Product 900849 was added to the cart.

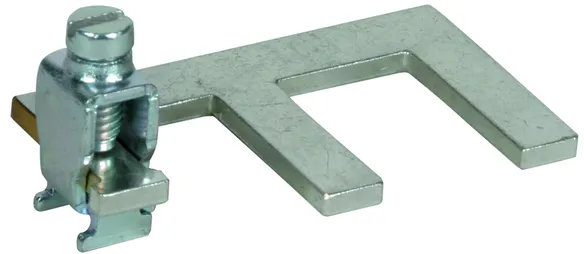

Erdungsbügel im 1,5 TE Rastermaß, einphasig, zweipolig

Erdungsbügel zur Überbrückung von z. B. 2 Überspannungs-Schutzgeräten im 1,5 TE-Gehäuse, mit Anschlussklemme.

1 Product

Part No. 900460 EB 1 2 1.5

GTIN 4013364244146, Customs tariff No. (EU): 85369095, Gross weight: 40.00 g, PU: 1.00 Stk.


Images

Additional information

Erdungsbügel zweipolig EB 1 2 1.5
Erdungsbügel zum erdseitigen Anschluss von
z. B. 2 Überspannungs-Schutzgeräten
im 1,5 TE Gehäuse mit Multifunktion-Anschlussklemme
Einphasig, 2-polig
Anschlussklemme bis 25 mm²
Abmessungen: (31 x 60 x 28) mm

Fabrikat: DEHN
Typ: EB 1 2 1.5
Art.-Nr.: 900460
oder gleichwertig.



Technical data

Ausführung einphasig
Poligkeit 2
Abmessungen 34 x 60 x 28 mm
Werkstoff Messing galvanisch verkupfert und verzinnt
Anschlussklemme bis 25 mm2

Product 900460 was added to Notepad.

Product 900460 was added to the cart.


Erdungsbügel im 1,5 TE Rastermaß, einphasig, dreipolig

Erdungsbügel zur Überbrückung von z. B. 3 Überspannungs-Schutzgeräten im 1,5 TE-Gehäuse, mit Anschlussklemme.

1 Product

Part No. 900418 EB 1 3 1.5

GTIN 4013364159884, Customs tariff No. (EU): 85369095, Gross weight: 49.00 g, PU: 1.00 Stk.


Images

Additional information

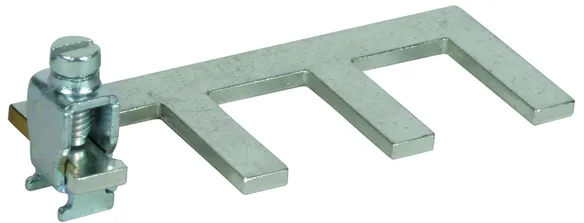

Erdungsbügel dreipolig EB 1 3 1.5
Erdungsbügel zum erdseitigen Anschluss von
z. B. 3 Überspannungs-Schutzgeräten
im 1,5 TE Gehäuse mit Multifunktion-Anschlussklemme
Einphasig, 3-polig
Anschlussklemme bis 25 mm²
Abmessungen: (31 x 85 x 28) mm

Fabrikat: DEHN
Typ: EB 1 3 1.5
Art.-Nr.: 900418
oder gleichwertig.



Technical data

Ausführung einphasig
Poligkeit 3
Abmessungen 34 x 85 x 28 mm
Werkstoff Messing galvanisch verkupfert und verzinnt
Anschlussklemme bis 25 mm2

Product 900418 was added to Notepad.

Product 900418 was added to the cart.

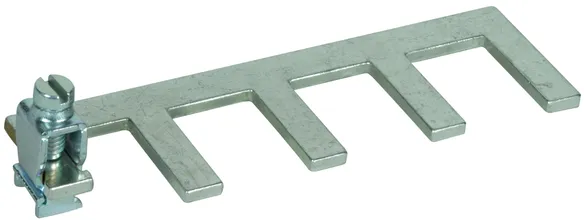

Erdungsbügel im 1,5 TE Rastermaß, einphasig, vierpolig

Erdungsbügel zur Überbrückung von z. B. 4 Überspannungs-Schutzgeräten im 1,5 TE-Gehäuse, mit Anschlussklemme.

1 Product

Part No. 900429 EB 1 4 1.5

GTIN 4013364159891, Customs tariff No. (EU): 85369095, Gross weight: 59.00 g, PU: 1.00 Stk.


Images

Additional information

Erdungsbügel vierpolig EB 1 4 1.5
Erdungsbügel zum erdseitigen Anschluss von
z. B. 4 Überspannungs-Schutzgeräten
im 1,5 TE Gehäuse mit Multifunktion-Anschlussklemme
Einphasig, 4-polig
Anschlussklemme bis 25 mm²
Abmessungen: (31 x 85 x 28) mm

Fabrikat: DEHN
Typ: EB 1 4 1.5
Art.-Nr.: 900429
oder gleichwertig.



Technical data

Ausführung einphasig
Poligkeit 4
Abmessungen 34 x 112 x 28 mm
Werkstoff Messing galvanisch verkupfert und verzinnt
Anschlussklemme bis 25 mm2

Product 900429 was added to Notepad.

Product 900429 was added to the cart.


Erdungsbügel im 2 TE Rastermaß, einphasig, zweipolig

Erdungsbügel zur Überbrückung von z. B. 2 Überspannungs-Schutzgeräten im 2 TE-Gehäuse, mit Anschlussklemme.

1 Product

Part No. 900419 EB 1 2 5

GTIN 4013364156821, Customs tariff No. (EU): 85369095, Gross weight: 39.00 g, PU: 1.00 Stk.


Images

Additional information

Erdungsbügel zweipolig EB 1 2 5
Erdungsbügel zur erdseitigen Überbrückung von
z. B. 2 DEHNguard 1000 (FM) einphasig, 2-polig,
Anschlussklemme bis 25 mm²
Abmessungen: (34 x 77 x 28) mm

Fabrikat: DEHN
Typ: EB 1 2 5
Art.-Nr.: 900419
oder gleichwertig.



Technical data

Ausführung einphasig
Poligkeit 2
Abmessungen 34 x 77 x 28 mm
Werkstoff Messing galvanisch verkupfert und verzinnt
Anschlussklemme bis 25 mm2

Product 900419 was added to Notepad.

Product 900419 was added to the cart.

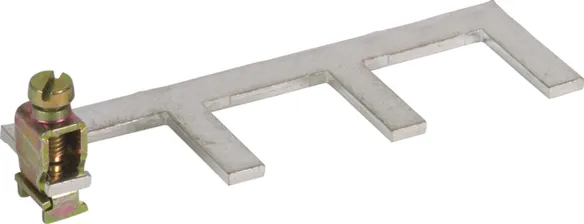

Erdungsbügel im 2 TE Rastermaß, einphasig, dreipolig

Erdungsbügel zur Überbrückung von z. B. 3 Überspannungs-Schutzgeräten im 2 TE-Gehäuse, mit Anschlussklemme.

1 Product

Part No. 900411 EB DG 1000 1 3

GTIN 4013364107205, Customs tariff No. (EU): 85369095, Gross weight: 54.10 g, PU: 1.00 Stk.


Images

Additional information

Erdungsbügel dreipolig EB DG 1000 1 3
Erdungsbügel zur erdseitigen Überbrückung von
z. B. 3 DEHNguard 1000 (FM) einphasig, 3-polig,
Anschlussklemme bis 25 mm²
Abmessungen: (34 x 112 x 28) mm

Fabrikat: DEHN
Typ: EB DG 1000 1 3
Art.-Nr.: 900411
oder gleichwertig.



Technical data

Ausführung einphasig
Poligkeit 3
Abmessungen 34 x 112 x 28 mm
Werkstoff Messing galvanisch verkupfert und verzinnt
Anschlussklemme bis 25 mm2

Product 900411 was added to Notepad.

Product 900411 was added to the cart.


Erdungsbügel im 2 TE Rastermaß, einphasig, vierpolig

Erdungsbügel zur Überbrückung von z. B. 4 Überspannungs-Schutzgeräten im 2 TE-Gehäuse, mit Anschlussklemme.

1 Product

Part No. 900417 EB 1 4 9

GTIN 4013364120419, Customs tariff No. (EU): 85369095, Gross weight: 66.40 g, PU: 1.00 Stk.


Images

Additional information

Erdungsbügel vierpolig EB 1 4 9
Erdungsbügel zur erdseitigen Überbrückung von z. B.
4 DEHNbloc M 1 ... (FM)
einphasig, 4-polig,
Anschlussklemme bis 25 mm²
Abmessungen: (34 x 148 x 28) mm

Fabrikat: DEHN
Typ: EB 1 4 9
Art.-Nr.: 900417
oder gleichwertig.

Certificates



Technical data

Ausführung einphasig
Poligkeit 4
Abmessungen 34 x 148 x 28 mm
Werkstoff Messing galvanisch verkupfert und verzinnt
Anschlussklemme bis 25 mm2

Product 900417 was added to Notepad.

Product 900417 was added to the cart.

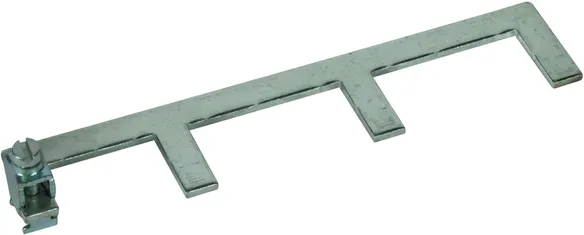

Erdungsbügel im 3 TE Rastermaß, einphasig, dreipolig

Erdungsbügel zur Überbrückung von z. B. 3 Überspannungs-Schutzgeräten im 3 TE-Gehäuse, mit Anschlussklemme.

1 Product

Part No. 900461 EB 1 3 10

GTIN 4013364260559, Customs tariff No. (EU): 85369095, Gross weight: 68.00 g, PU: 1.00 Stk.


Images

Additional information

Erdungsbügel im 3TE Rastermaß, einphasig, dreipolig
Erdungsbügel zum erdseitigen Anschluss von
z. B. 3 Überspannungs-Schutzgeräten
im 3 TE Gehäuse mit Multifunktion-Anschlussklemme
Einphasig, 3-polig
Anschlussklemme bis 25 mm²
Abmessungen: (31 x 153 x 28) mm

Fabrikat: DEHN
Typ: EB 1 3 10
Art.-Nr.: 900461
oder gleichwertig.



Technical data

Ausführung einphasig
Poligkeit 3
Abmessungen 34 x 158 x 28 mm
Werkstoff Messing galvanisch verkupfert und verzinnt
Anschlussklemme bis 25 mm2

Product 900461 was added to Notepad.

Product 900461 was added to the cart.

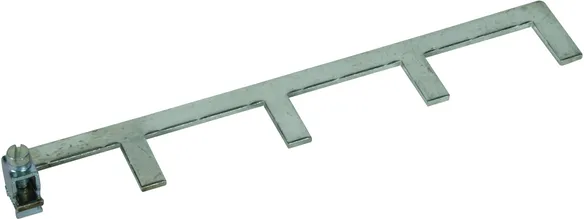

Erdungsbügel im 3 TE Rastermaß, einphasig, vierpolig

Erdungsbügel zur Überbrückung von z. B. 4 Überspannungs-Schutzgeräten im 3 TE-Gehäuse, mit Anschlussklemme.

1 Product

Part No. 900462 EB 1 4 13

GTIN 4013364260566, Customs tariff No. (EU): 85369095, Gross weight: 86.00 g, PU: 1.00 Stk.


Images

Additional information

Erdungsbügel im 3TE Rastermaß, einphasig, vierpolig
Erdungsbügel zum erdseitigen Anschluss von
z. B. 4 Überspannungs-Schutzgeräten
im 3 TE Gehäuse mit Multifunktion-Anschlussklemme
Einphasig, 4-polig
Anschlussklemme bis 25 mm²
Abmessungen: (31 x 205 x 28) mm

Fabrikat: DEHN
Typ: EB 1 4 13
Art.-Nr.: 900462
oder gleichwertig.



Technical data

Ausführung einphasig
Poligkeit 4
Abmessungen 34 x 212 x 28 mm
Werkstoff Messing galvanisch verkupfert und verzinnt
Anschlussklemme bis 25 mm2

Product 900462 was added to Notepad.

Product 900462 was added to the cart.


back to top
