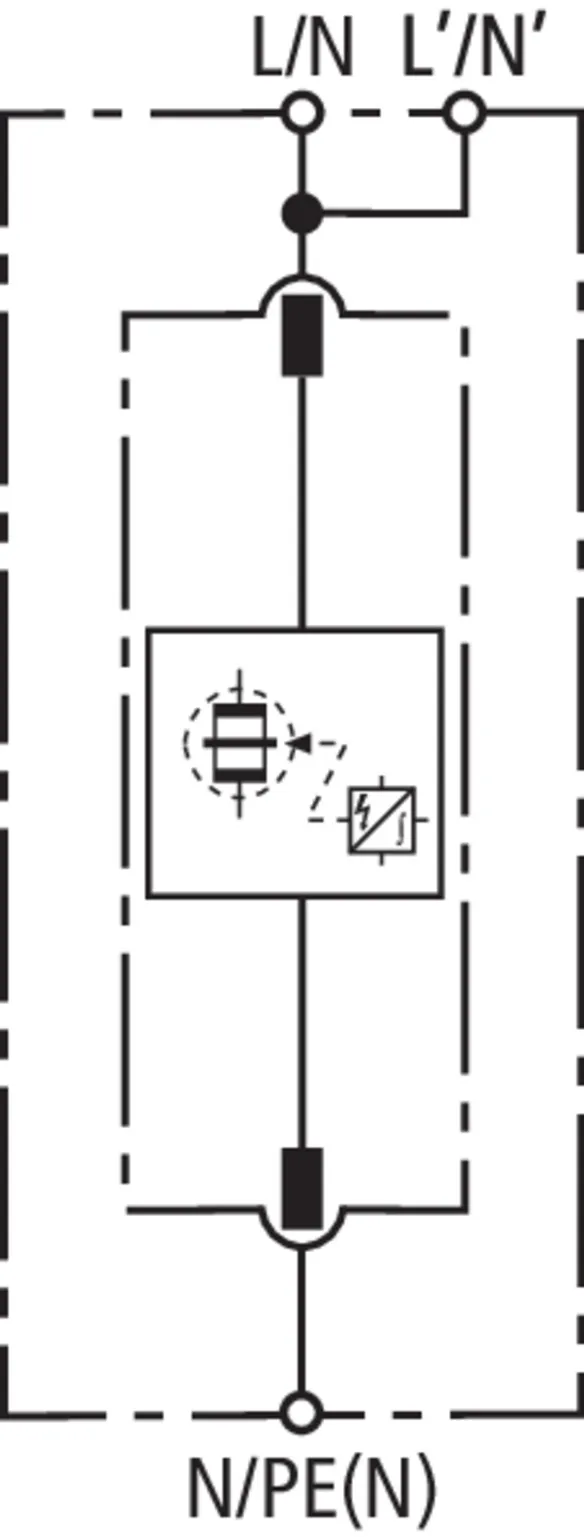

Part No. 961110 DB M 1 150

GTIN 4013364118560, Customs tariff No. (EU): 85363090, Gross weight: 333.40 g, PU: 1.00 Stk.

Predecessor

Images

Additional information

CAD files

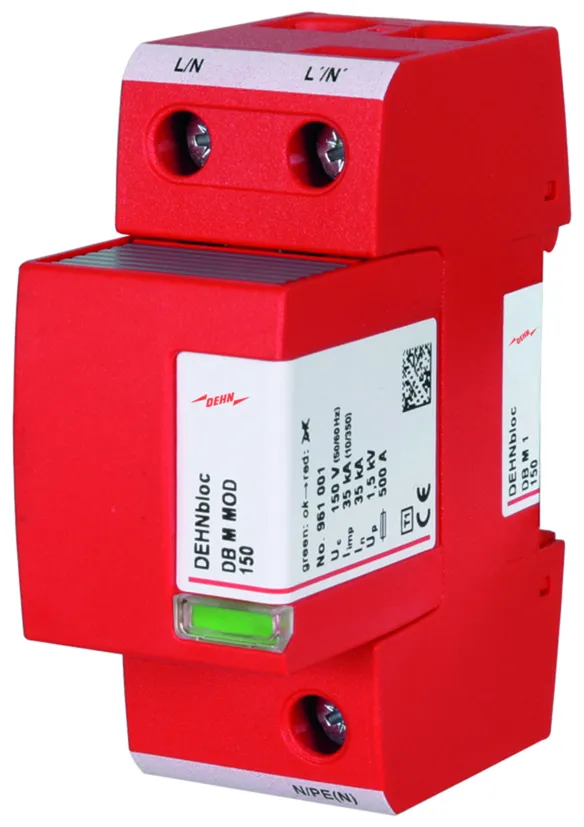

Koordinierter Blitzstrom-Ableiter DEHNbloc M 1 150
1-poliger, modularer, steckbarer, koordinierter Blitzstrom-Ableiter
mit hoher Folgestrombegrenzung, Breite 2TE
Ableiter Typ 1 nach EN 61643-11
RADAX-Flow-Funkenstrecken-Technologie
zur Folgestrombegrenzung
Defektanzeige
Höchste Dauerspannung: 150 V ac
Schutzpegel: <= 1,5 kV
Blitzstoßstrom (10/350): 35 kA
Folgestromlöschfähigkeit: bis 50 kAeff
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DB M 1 150
Art.-Nr.: 961110
oder gleichwertig.

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung AC (U_C )	150 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) (I_imp )	35 kA
Schutzpegel (U_P )	≤ 1,5 kV
Max. Vorsicherung (L) bis I_K= 35 kA_eff(t_a≤ 0,2 s)	500 A gG
Max. Vorsicherung (L) bis I_K= 35 kA_eff(t_a≤ 5 s)	315 A gG
Zulassungen	UL, CSA

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Nennspannung AC (U_N )	120 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	150 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) (I_imp )	35 kA
Spezifische Energie (W/R)	306,25 kJ/Ohm
Schutzpegel (U_P )	≤ 1,5 kV
Folgestromlöschfähigkeit AC (I_fi )	35 kA_eff
Folgestrombegrenzung / Selektivität	Nichtauslösen einer 35 A gG Sicherung bis 35 kA_eff(prosp.)
Ansprechzeit (t_A )	≤ 100 ns
Max. Vorsicherung (L) bis I_K= 35 kA_eff(t_a≤ 0,2 s)	500 A gG
Max. Vorsicherung (L) bis I_K= 35 kA_eff(t_a≤ 5 s)	315 A gG
Max. Vorsicherung (L) bei I_K> 35 kA_eff	200 A gG
Max. Vorsicherung (L-L')	125 A gG
TOV-Spannung (U_T) – Charakteristik	230 V / 120 min. – Festigkeit
Betriebstemperaturbereich (Parallelverdrahtung) (T_UP )	-40 °C ... +80 °C
Betriebstemperaturbereich (Durchgangsverdrahtung) (T_US )	-40 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (L/N, L'/N', N/PE(N)) (min.)	10 mm²ein- / feindrähtig
Anschlussquerschnitt (L/N, N/PE(N)) (max.)	50 mm²mehrdrähtig / 35 mm²feindrähtig
Anschlussquerschnitt (L'/N') (max.)	35 mm²mehrdrähtig / 25 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	2 TE, DIN 43880
Zulassungen	UL, CSA

Product 961110 was added to Notepad.

Go to Notepad

Product 961110 was added to the cart.

Go to Web-Shop

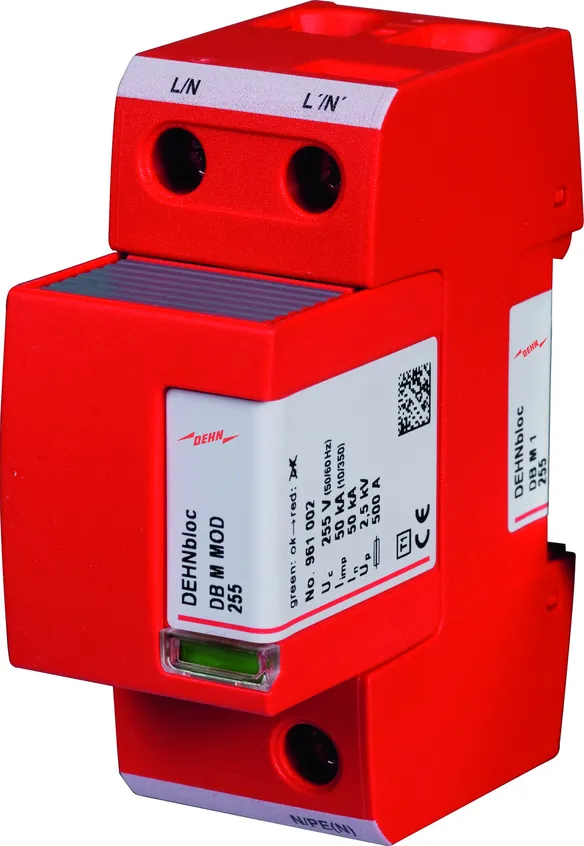

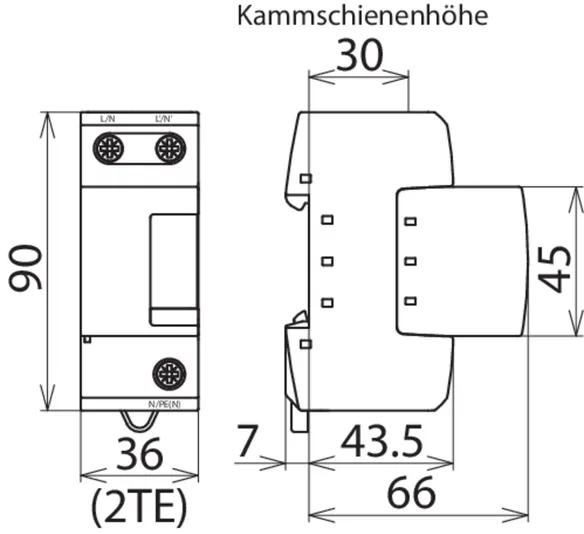

Part No. 961120 DB M 1 255

GTIN 4013364118614, Customs tariff No. (EU): 85363090, Gross weight: 355.80 g, PU: 1.00 Stk.

Predecessor

Images

Additional information

CAD files

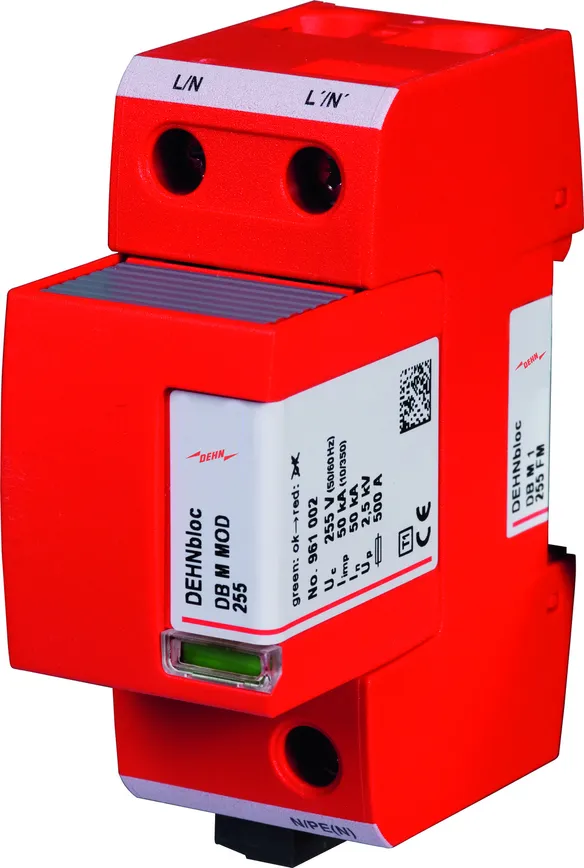

Koordinierter Blitzstrom-Ableiter DEHNbloc M 1 255
1-poliger, modularer, steckbarer, koordinierter Blitzstrom-Ableiter
mit hoher Folgestrombegrenzung, Breite 2TE
Ableiter Typ 1 nach EN 61643-11
RADAX-Flow-Funkenstrecken-Technologie
zur Folgestrombegrenzung
Defektanzeige
Höchste Dauerspannung: 255 V ac
Schutzpegel: <= 2,5 kV
Blitzstoßstrom (10/350): 50 kA
Folgestromlöschfähigkeit: bis 100 kAeff
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DB M 1 255
Art.-Nr.: 961120
oder gleichwertig.

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) (I_imp )	50 kA
Schutzpegel (U_P )	≤ 2,5 kV
Max. Vorsicherung (L) bis I_K= 50 kA_eff(t_a≤ 0,2 s)	500 A gG
Max. Vorsicherung (L) bis I_K= 50 kA_eff(t_a≤ 5 s)	315 A gG
Zulassungen	VDE, KEMA, UL

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Nennspannung AC (U_N )	230 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) (I_imp )	50 kA
Spezifische Energie (W/R)	625,00 kJ/Ohm
Schutzpegel (U_P )	≤ 2,5 kV
Folgestromlöschfähigkeit AC (I_fi )	50 kA_eff
Folgestrombegrenzung / Selektivität	Nichtauslösen einer 35 A gG Sicherung bis 50 kA_eff(prosp.)
Ansprechzeit (t_A )	≤ 100 ns
Max. Vorsicherung (L) bis I_K= 50 kA_eff(t_a≤ 0,2 s)	500 A gG
Max. Vorsicherung (L) bis I_K= 50 kA_eff(t_a≤ 5 s)	315 A gG
Max. Vorsicherung (L-L')	125 A gG
TOV-Spannung (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
Betriebstemperaturbereich (Parallelverdrahtung) (T_UP )	-40 °C ... +80 °C
Betriebstemperaturbereich (Durchgangsverdrahtung) (T_US )	-40 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (L/N, L'/N', N/PE(N)) (min.)	10 mm²ein- / feindrähtig
Anschlussquerschnitt (L/N, N/PE(N)) (max.)	50 mm²mehrdrähtig / 35 mm²feindrähtig
Anschlussquerschnitt (L'/N') (max.)	35 mm²mehrdrähtig / 25 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	2 TE, DIN 43880
Zulassungen	VDE, KEMA, UL
Erweiterte technische Daten:	Verwendung in Schaltanlagen mit prospektiven Kurzschlussströmen größer 50 kA_eff (geprüft durch VDE)
– Max. prospektiver Kurzschlussstrom	100 kA_eff (220 kA_peak)
– Begrenzung / Löschung von Netzfolgeströmen	bis 100 kA_eff (220 kA_peak)
– Max. Vorsicherung (L) bis I_K= 100 kA_eff(t_a≤ 0,2 s)	500 A gG
– Max. Vorsicherung (L) bis I_K= 100 kA_eff(t_a≤ 5 s)	315 A gG
Ergänzende Angaben:	--------------------
– Nennableitstoßstrom (8/20 µs) (I_n )	50 kA

Product 961120 was added to Notepad.

Go to Notepad

Product 961120 was added to the cart.

Go to Web-Shop

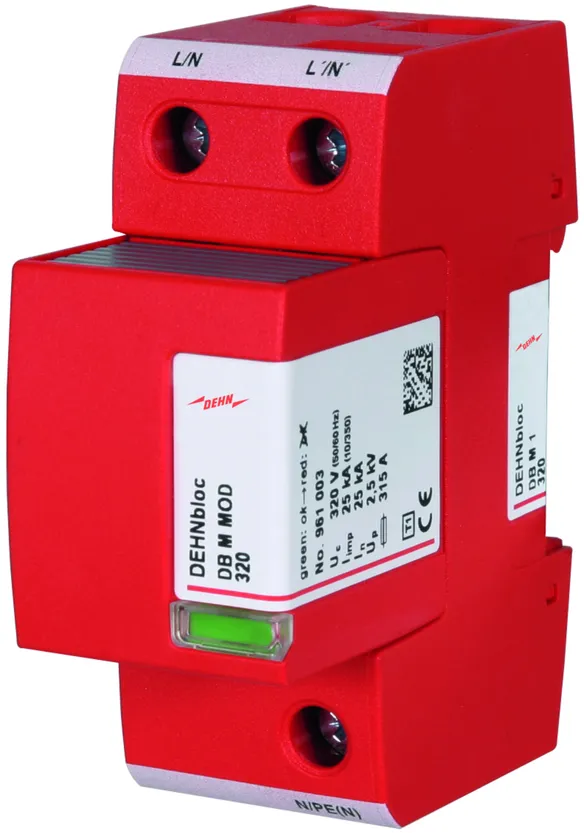

Part No. 961130 DB M 1 320

GTIN 4013364118638, Customs tariff No. (EU): 85363090, Gross weight: 341.00 g, PU: 1.00 Stk.

Predecessor

Images

Additional information

CAD files

Koordinierter Blitzstrom-Ableiter DEHNbloc M 1 320
1-poliger, modularer, steckbarer koordinierter Blitzstrom-Ableiter
mit hoher Folgestrombegrenzung, Breite 2TE
Ableiter Typ 1 nach EN 61643-11
RADAX-Flow-Funkenstrecken-Technologie
zur Folgestrombegrenzung
Defektanzeige
Höchste Dauerspannung: 320 V ac
Schutzpegel: <= 2,5 kV
Blitzstoßstrom (10/350): 25 kA
Folgestromlöschfähigkeit: bis 50 kAeff
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DB M 1 320
Art.-Nr.: 961130
oder gleichwertig.

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung AC (U_C )	320 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) (I_imp )	25 kA
Schutzpegel (U_P )	≤ 2,5 kV
Max. Vorsicherung (L) bis I_K= 50 kA_eff(t_a≤ 0,2 s)	315 A gG
Max. Vorsicherung (L) bis I_K= 50 kA_eff(t_a≤ 5 s)	315 A gG
Zulassungen	UL

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Nennspannung AC (U_N )	277 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	320 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) (I_imp )	25 kA
Spezifische Energie (W/R)	156,25 kJ/Ohm
Schutzpegel (U_P )	≤ 2,5 kV
Folgestromlöschfähigkeit AC (I_fi )	50 kA_eff
Folgestrombegrenzung / Selektivität	Nichtauslösen einer 35 A gG Sicherung bis 50 kA_eff(prosp.)
Ansprechzeit (t_A )	≤ 100 ns
Max. Vorsicherung (L) bis I_K= 50 kA_eff(t_a≤ 0,2 s)	315 A gG
Max. Vorsicherung (L) bis I_K= 50 kA_eff(t_a≤ 5 s)	315 A gG
Max. Vorsicherung (L) bei I_K> 50 kA_eff	200 A gG
Max. Vorsicherung (L-L')	125 A gG
TOV-Spannung (U_T) – Charakteristik	530 V / 120 min. – Festigkeit
Betriebstemperaturbereich (Parallelverdrahtung) (T_UP )	-40 °C ... +80 °C
Betriebstemperaturbereich (Durchgangsverdrahtung) (T_US )	-40 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (L/N, L'/N', N/PE(N)) (min.)	10 mm²ein- / feindrähtig
Anschlussquerschnitt (L/N, N/PE(N)) (max.)	50 mm²mehrdrähtig / 35 mm²feindrähtig
Anschlussquerschnitt (L'/N') (max.)	35 mm²mehrdrähtig / 25 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	2 TE, DIN 43880
Zulassungen	UL

Product 961130 was added to Notepad.

Go to Notepad

Product 961130 was added to the cart.

Go to Web-Shop

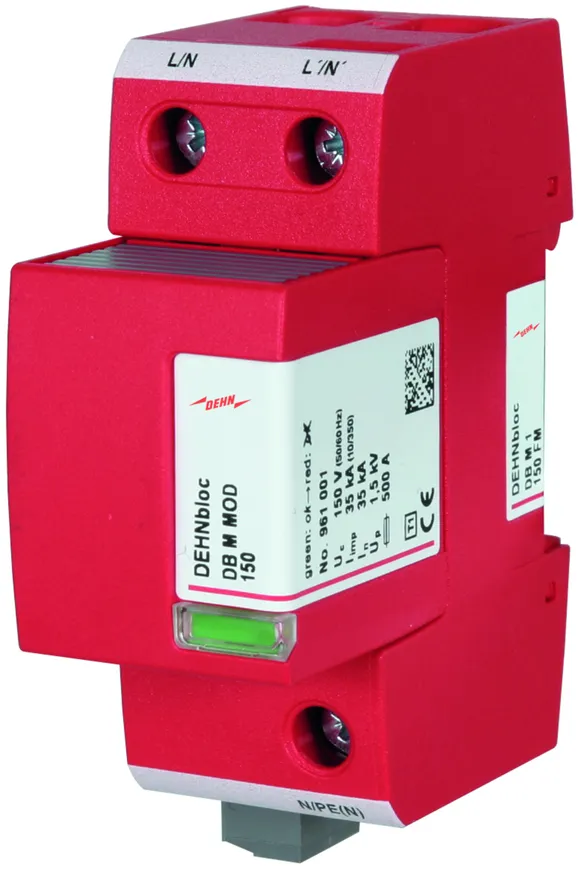

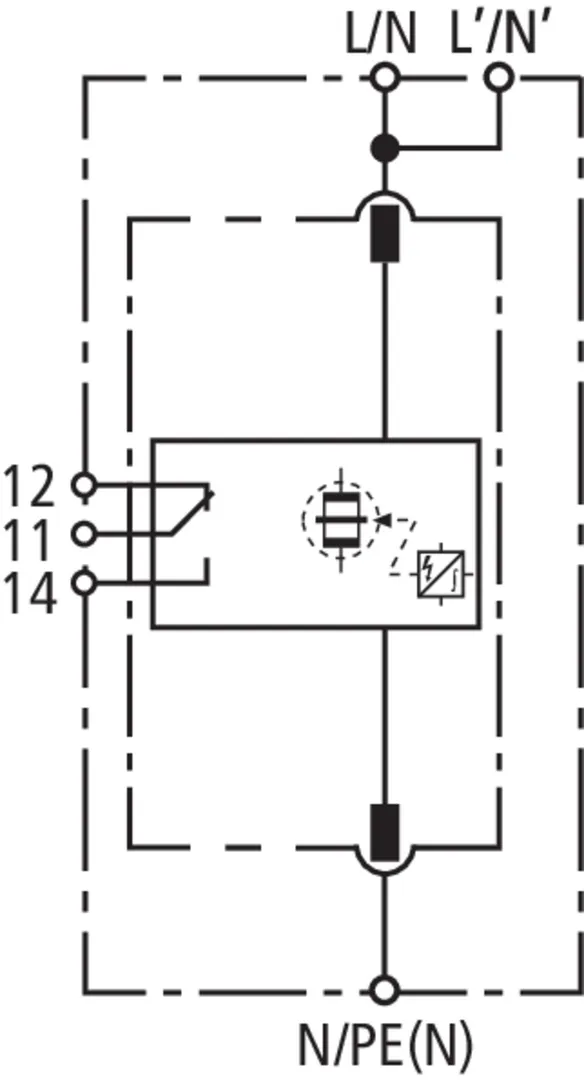

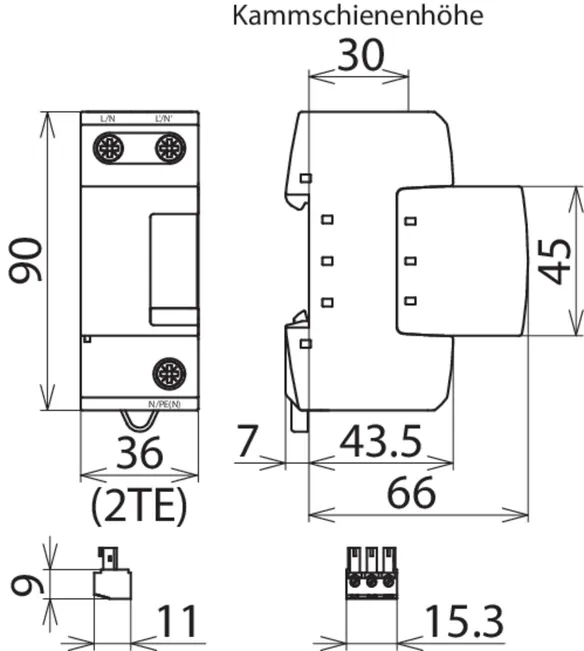

Part No. 961115 DB M 1 150 FM

GTIN 4013364118577, Customs tariff No. (EU): 85363090, Gross weight: 337.30 g, PU: 1.00 Stk.

Predecessor

Images

Additional information

CAD files

Koordinierter Blitzstrom-Ableiter DEHNbloc M 1 150 FM
1-poliger, modularer, steckbarer, koordinierter Blitzstrom-Ableiter
mit hoher Folgestrombegrenzung
mit Fernmeldekontakt, Breite 2TE
Ableiter Typ 1 nach EN 61643-11
RADAX-Flow-Funkenstrecken-Technologie
zur Folgestrombegrenzung
Defektanzeige
Höchste Dauerspannung: 150 V ac
Schutzpegel: <= 1,5 kV
Blitzstoßstrom (10/350): 35 kA
Folgestromlöschfähigkeit: bis 50 kAeff
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DB M 1 150 FM
Art.-Nr.: 961115
oder gleichwertig.

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung AC (U_C )	150 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) (I_imp )	35 kA
Schutzpegel (U_P )	≤ 1,5 kV
Max. Vorsicherung (L) bis I_K= 35 kA_eff(t_a≤ 0,2 s)	500 A gG
Max. Vorsicherung (L) bis I_K= 35 kA_eff(t_a≤ 5 s)	315 A gG
Zulassungen	UL, CSA

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Nennspannung AC (U_N )	120 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	150 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) (I_imp )	35 kA
Spezifische Energie (W/R)	306,25 kJ/Ohm
Schutzpegel (U_P )	≤ 1,5 kV
Folgestromlöschfähigkeit AC (I_fi )	35 kA_eff
Folgestrombegrenzung / Selektivität	Nichtauslösen einer 35 A gG Sicherung bis 35 kA_eff(prosp.)
Ansprechzeit (t_A )	≤ 100 ns
Max. Vorsicherung (L) bis I_K= 35 kA_eff(t_a≤ 0,2 s)	500 A gG
Max. Vorsicherung (L) bis I_K= 35 kA_eff(t_a≤ 5 s)	315 A gG
Max. Vorsicherung (L) bei I_K> 35 kA_eff	200 A gG
Max. Vorsicherung (L-L')	125 A gG
TOV-Spannung (U_T) – Charakteristik	230 V / 120 min. – Festigkeit
Betriebstemperaturbereich (Parallelverdrahtung) (T_UP )	-40 °C ... +80 °C
Betriebstemperaturbereich (Durchgangsverdrahtung) (T_US )	-40 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (L/N, L'/N', N/PE(N)) (min.)	10 mm²ein- / feindrähtig
Anschlussquerschnitt (L/N, N/PE(N)) (max.)	50 mm²mehrdrähtig / 35 mm²feindrähtig
Anschlussquerschnitt (L'/N') (max.)	35 mm²mehrdrähtig / 25 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	2 TE, DIN 43880
Zulassungen	UL, CSA
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm²ein- / feindrähtig

Product 961115 was added to Notepad.

Go to Notepad

Product 961115 was added to the cart.

Go to Web-Shop

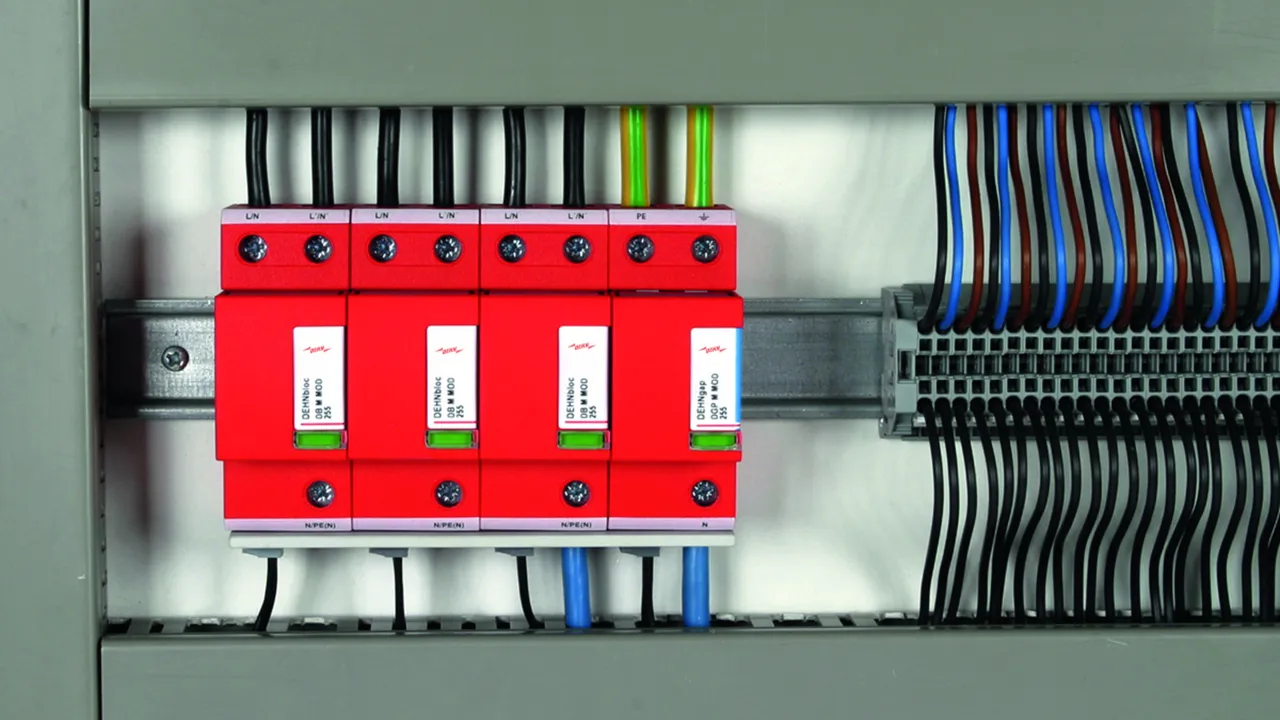

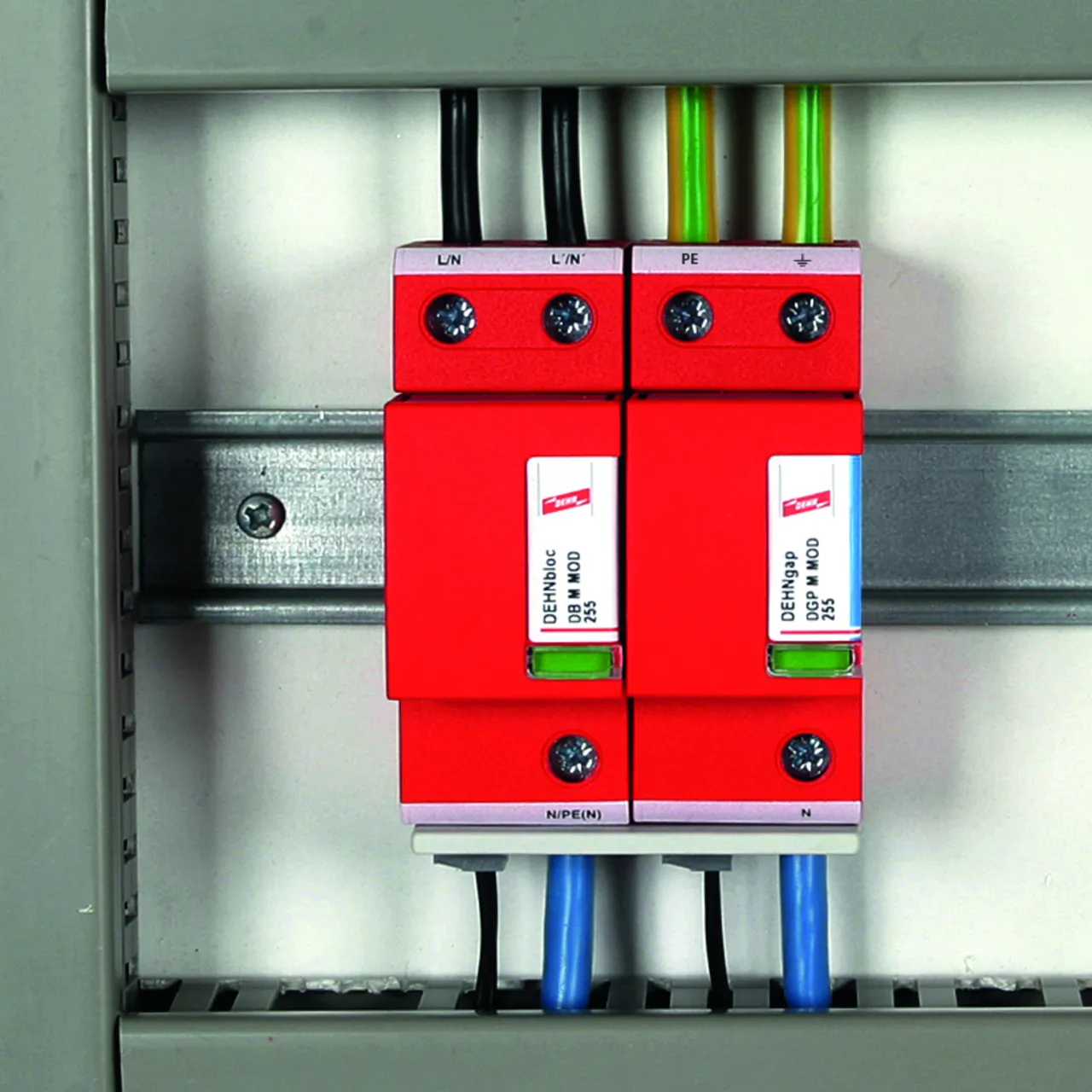

Part No. 961125 DB M 1 255 FM

GTIN 4013364118621, Customs tariff No. (EU): 85363090, Gross weight: 359.30 g, PU: 1.00 Stk.

Predecessor

Images

Additional information

CAD files

Koordinierter Blitzstrom-Ableiter DEHNbloc M 1 255 FM
1-poliger, modularer, steckbarer, koordinierter Blitzstrom-Ableiter
mit hoher Folgestrombegrenzung
mit Fernmeldekontakt, Breite 2TE
Ableiter Typ 1 nach EN 61643-11
RADAX-Flow-Funkenstrecken-Technologie
zur Folgestrombegrenzung
Defektanzeige
Höchste Dauerspannung: 255 V ac
Schutzpegel: <= 2,5 kV
Blitzstoßstrom (10/350): 50 kA
Folgestromlöschfähigkeit: bis 100 kAeff.
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DB M 1 255 FM
Art.-Nr.: 961125
oder gleichwertig.

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) (I_imp )	50 kA
Schutzpegel (U_P )	≤ 2,5 kV
Max. Vorsicherung (L) bis I_K= 50 kA_eff(t_a≤ 0,2 s)	500 A gG
Max. Vorsicherung (L) bis I_K= 50 kA_eff(t_a≤ 5 s)	315 A gG
Zulassungen	VDE, KEMA, UL

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Nennspannung AC (U_N )	230 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) (I_imp )	50 kA
Spezifische Energie (W/R)	625,00 kJ/Ohm
Schutzpegel (U_P )	≤ 2,5 kV
Folgestromlöschfähigkeit AC (I_fi )	50 kA_eff
Folgestrombegrenzung / Selektivität	Nichtauslösen einer 35 A gG Sicherung bis 50 kA_eff(prosp.)
Ansprechzeit (t_A )	≤ 100 ns
Max. Vorsicherung (L) bis I_K= 50 kA_eff(t_a≤ 0,2 s)	500 A gG
Max. Vorsicherung (L) bis I_K= 50 kA_eff(t_a≤ 5 s)	315 A gG
Max. Vorsicherung (L-L')	125 A gG
TOV-Spannung (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
Betriebstemperaturbereich (Parallelverdrahtung) (T_UP )	-40 °C ... +80 °C
Betriebstemperaturbereich (Durchgangsverdrahtung) (T_US )	-40 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (L/N, L'/N', N/PE(N)) (min.)	10 mm²ein- / feindrähtig
Anschlussquerschnitt (L/N, N/PE(N)) (max.)	50 mm²mehrdrähtig / 35 mm²feindrähtig
Anschlussquerschnitt (L'/N') (max.)	35 mm²mehrdrähtig / 25 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	2 TE, DIN 43880
Zulassungen	VDE, KEMA, UL
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm²ein- / feindrähtig
Erweiterte technische Daten:	Verwendung in Schaltanlagen mit prospektiven Kurzschlussströmen größer 50 kA_eff (geprüft durch VDE)
– Max. prospektiver Kurzschlussstrom	100 kA_eff (220 kA_peak)
– Begrenzung / Löschung von Netzfolgeströmen	bis 100 kA_eff (220 kA_peak)
– Max. Vorsicherung (L) bis I_K= 100 kA_eff(t_a≤ 0,2 s)	500 A gG
– Max. Vorsicherung (L) bis I_K= 100 kA_eff(t_a≤ 5 s)	315 A gG
Ergänzende Angaben:	--------------------
– Nennableitstoßstrom (8/20 µs) (I_n )	50 kA

Product 961125 was added to Notepad.

Go to Notepad

Product 961125 was added to the cart.

Go to Web-Shop

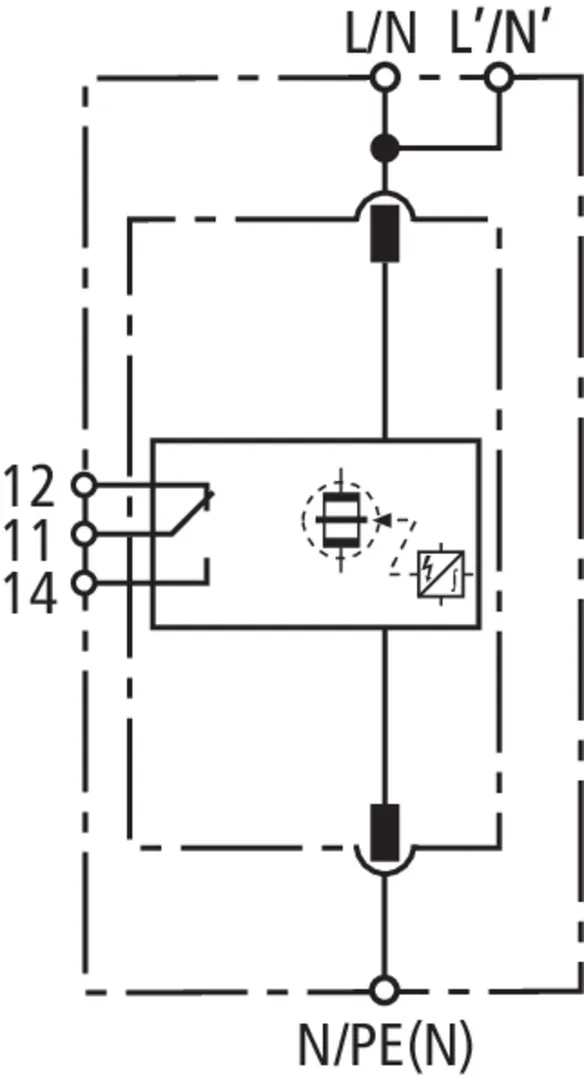

Part No. 961135 DB M 1 320 FM

GTIN 4013364118645, Customs tariff No. (EU): 85363090, Gross weight: 346.00 g, PU: 1.00 Stk.

Predecessor

Images

Additional information

CAD files

Koordinierter Blitzstrom-Ableiter DEHNbloc M 1 320 FM
1-poliger, modularer, steckbarer, koordinierter Blitzstrom-Ableiter
mit hoher Folgestrombegrenzung,
mit Fernmeldekontakt, Breite 2TE
Ableiter Typ 1 nach EN 61643-11
RADAX-Flow-Funkenstrecken-Technologie
zur Folgestrombegrenzung
Defektanzeige
Höchste Dauerspannung: 320 V ac
Schutzpegel: <= 2,5 kV
Blitzstoßstrom (10/350): 25 kA
Folgestromlöschfähigkeit: bis 50 kAeff
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DB M 1 320 FM
Art.-Nr.: 961135
oder gleichwertig.

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung AC (U_C )	320 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) (I_imp )	25 kA
Schutzpegel (U_P )	≤ 2,5 kV
Max. Vorsicherung (L) bis I_K= 50 kA_eff(t_a≤ 0,2 s)	315 A gG
Max. Vorsicherung (L) bis I_K= 50 kA_eff(t_a≤ 5 s)	315 A gG
Zulassungen	UL

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Nennspannung AC (U_N )	277 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	320 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) (I_imp )	25 kA
Spezifische Energie (W/R)	156,25 kJ/Ohm
Schutzpegel (U_P )	≤ 2,5 kV
Folgestromlöschfähigkeit AC (I_fi )	50 kA_eff
Folgestrombegrenzung / Selektivität	Nichtauslösen einer 35 A gG Sicherung bis 50 kA_eff(prosp.)
Ansprechzeit (t_A )	≤ 100 ns
Max. Vorsicherung (L) bis I_K= 50 kA_eff(t_a≤ 0,2 s)	315 A gG
Max. Vorsicherung (L) bis I_K= 50 kA_eff(t_a≤ 5 s)	315 A gG
Max. Vorsicherung (L) bei I_K> 50 kA_eff	200 A gG
Max. Vorsicherung (L-L')	125 A gG
TOV-Spannung (U_T) – Charakteristik	530 V / 120 min. – Festigkeit
Betriebstemperaturbereich (Parallelverdrahtung) (T_UP )	-40 °C ... +80 °C
Betriebstemperaturbereich (Durchgangsverdrahtung) (T_US )	-40 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (L/N, L'/N', N/PE(N)) (min.)	10 mm²ein- / feindrähtig
Anschlussquerschnitt (L/N, N/PE(N)) (max.)	50 mm²mehrdrähtig / 35 mm²feindrähtig
Anschlussquerschnitt (L'/N') (max.)	35 mm²mehrdrähtig / 25 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	2 TE, DIN 43880
Zulassungen	UL
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm²ein- / feindrähtig

Product 961135 was added to Notepad.

Go to Notepad

Product 961135 was added to the cart.

Go to Web-Shop

Results for products (0)

Results for content (0)

DEHNbloc modular

Details

DEHNbloc M 1 ...

Part No. 961110 DB M 1 150

Wave breaker function

Product 961110 was added to Notepad.

Product 961110 was added to the cart.

Part No. 961120 DB M 1 255

Wave breaker function

Product 961120 was added to Notepad.

Product 961120 was added to the cart.

Part No. 961130 DB M 1 320

Wave breaker function

Product 961130 was added to Notepad.

Product 961130 was added to the cart.

DEHNbloc M 1 ... FM

Part No. 961115 DB M 1 150 FM

Wave breaker function

Product 961115 was added to Notepad.

Product 961115 was added to the cart.

Part No. 961125 DB M 1 255 FM

Wave breaker function

Product 961125 was added to Notepad.

Product 961125 was added to the cart.

Part No. 961135 DB M 1 320 FM

Wave breaker function

Product 961135 was added to Notepad.

Product 961135 was added to the cart.

DEHNbloc modular

Details

DEHNbloc M 1 ...

Part No. 961110 DB M 1 150

You are not authorized to download 961110.stp

You are not authorized to download 961110.igs

You are not authorized to download 961110.jt

You are not authorized to download 961110.dwg

You are not authorized to download 961110m_E.dxf

You are not authorized to download DEHN.961110.wspak

You are not authorized to download DEHN.961110.edz

Wave breaker function

Product 961110 was added to Notepad.

Product 961110 was added to the cart.

Part No. 961120 DB M 1 255

You are not authorized to download 961110.stp

You are not authorized to download 961110.igs

You are not authorized to download 961110.jt

You are not authorized to download 961110.dwg

You are not authorized to download 961110m_E.dxf

You are not authorized to download DEHN.961120.wspak

You are not authorized to download DEHN.961120.edz

Wave breaker function

Product 961120 was added to Notepad.

Product 961120 was added to the cart.

Part No. 961130 DB M 1 320

You are not authorized to download 961110.stp

You are not authorized to download 961110.igs

You are not authorized to download 961110.jt

You are not authorized to download 961110.dwg

You are not authorized to download 961110m_E.dxf

You are not authorized to download DEHN.961130.wspak

You are not authorized to download DEHN.961130.edz

Wave breaker function

Product 961130 was added to Notepad.

Product 961130 was added to the cart.

DEHNbloc M 1 ... FM

Part No. 961115 DB M 1 150 FM

You are not authorized to download 961115.stp

You are not authorized to download 961115.igs

You are not authorized to download 961115.jt

You are not authorized to download 961115.dwg

You are not authorized to download 961115m_E.dxf

You are not authorized to download DEHN.961115.wspak

You are not authorized to download 961115_eplan.zip

Wave breaker function

Product 961115 was added to Notepad.

Product 961115 was added to the cart.

Part No. 961125 DB M 1 255 FM

You are not authorized to download 961115.stp

You are not authorized to download 961115.igs

You are not authorized to download 961115.jt

You are not authorized to download 961115.dwg

You are not authorized to download 961115m_E.dxf

You are not authorized to download DEHN.961125.wspak

You are not authorized to download 961115_eplan.zip

Wave breaker function

Product 961125 was added to Notepad.

Product 961125 was added to the cart.

Part No. 961135 DB M 1 320 FM

You are not authorized to download 961115.stp

You are not authorized to download 961115.igs

You are not authorized to download 961115.jt

You are not authorized to download 961115.dwg

You are not authorized to download 961115m_E.dxf

You are not authorized to download DEHN.961135.wspak

You are not authorized to download 961115_eplan.zip

Wave breaker function

Product 961135 was added to Notepad.

Product 961135 was added to the cart.
