KS-Verbinder

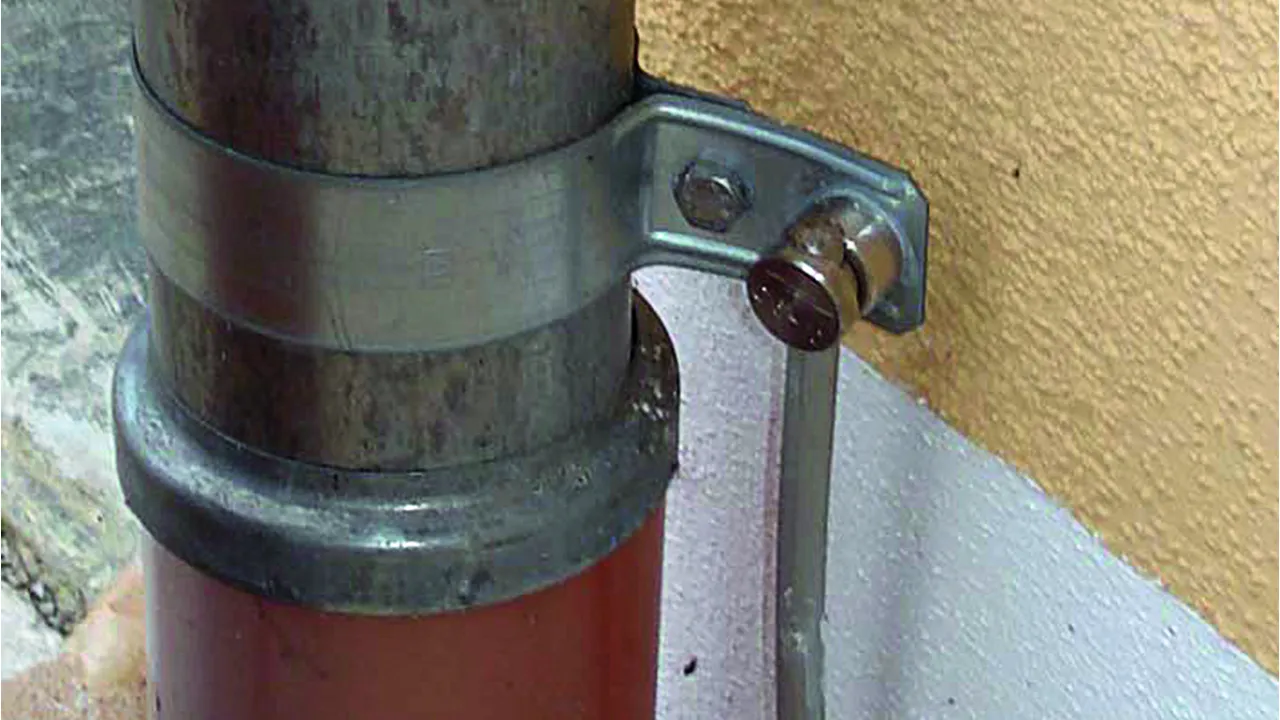

KlemmSchrauben-Verbinder zum blitzstromtragfähigen Anschluss von Rundleitern z. B. an Flachprofile, Regenrohrschellen oder andere Teile der Blitzschutzanlage.

Einteilig St/tZn

Mit Schraube und Mutter M10.

2 Products

Part No. 301000 KSV 7.10 STTZN

GTIN 4013364067035, Customs tariff No. (EU): 85359000, Gross weight: 62.00 g, PU: 100.00 Stk.


Images

Additional information

KS-Verbinder einteilig St/tZn
KS-Verbinder zum Anschluss an Flachprofile
Werkstoff Klemmschraube: St/tZn
Werkstoff Klemme: ZG
Klemmbereich Rd: 7-10 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: KSV 7.10 STTZN
Art.-Nr.: 301000
oder gleichwertig.

Certificates



Technical data

Werkstoff Klemmschraube St/tZn
Werkstoff Klemme ZG
Klemmbereich Rd 7-10 mm
Normenbezug DIN EN 62561-1
*) Genaue Zuordnung siehe Prüfzertifikat.

Product 301000 was added to Notepad.

Product 301000 was added to the cart.

Part No. 301010 KSV 7.10 FER STTZN

GTIN 4013364067028, Customs tariff No. (EU): 85359000, Gross weight: 62.00 g, PU: 100.00 Stk.


Images

Additional information

KS-Verbinder einteilig St/tZn
KS-Verbinder zum Anschluss an Flachprofile
Werkstoff Klemmschraube: St/tZn
Werkstoff Klemme: ZG
Klemmbereich Rd: 7-10 mm
Ausführung: + Federring
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: KSV 7.10 FER STTZN
Art.-Nr.: 301010
oder gleichwertig.

Certificates



Technical data

Werkstoff Klemmschraube St/tZn
Werkstoff Klemme ZG
Klemmbereich Rd 7-10 mm
Ausführung + Federring
Normenbezug DIN EN 62561-1
*) Genaue Zuordnung siehe Prüfzertifikat.

Product 301010 was added to Notepad.

Product 301010 was added to the cart.


Einteilig Cu

Mit Schraube und Mutter M10.

2 Products

Part No. 301007 KSV 6.10 CU

GTIN 4013364021358, Customs tariff No. (EU): 85359000, Gross weight: 76.00 g, PU: 100.00 Stk.


Images

Additional information

KS-Verbinder einteilig Cu
KS-Verbinder zum Anschluss an Flachprofile
Werkstoff Klemmschraube: Cu
Werkstoff Klemme: RG
Klemmbereich Rd: 6-10 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: KSV 6.10 CU
Art.-Nr.: 301007
oder gleichwertig.

Certificates



Technical data

Werkstoff Klemmschraube Cu
Werkstoff Klemme RG
Klemmbereich Rd 6-10 mm
Anschluss (ein- / mehrdrähtig) 16-50 mm2
Normenbezug DIN EN 62561-1
*) Genaue Zuordnung siehe Prüfzertifikat.

Product 301007 was added to Notepad.

Product 301007 was added to the cart.

Part No. 301017 KSV 6.10 FER CU

GTIN 4013364053502, Customs tariff No. (EU): 85359000, Gross weight: 79.60 g, PU: 100.00 Stk.


Images

Additional information

KS-Verbinder einteilig Cu
KS-Verbinder zum Anschluss an Flachprofile
Werkstoff Klemmschraube: Cu
Werkstoff Klemme: RG
Klemmbereich Rd: 6-10 mm
Ausführung: + Federring
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: KSV 6.10 FER CU
Art.-Nr.: 301017
oder gleichwertig.

Certificates



Technical data

Werkstoff Klemmschraube Cu
Werkstoff Klemme RG
Klemmbereich Rd 6-10 mm
Anschluss (ein- / mehrdrähtig) 25-70 mm2
Ausführung + Federring
Normenbezug DIN EN 62561-1
*) Genaue Zuordnung siehe Prüfzertifikat.

Product 301017 was added to Notepad.

Product 301017 was added to the cart.


Einteilig NIRO

Mit Schraube und Mutter M10.

5 Products

Part No. 301009 KSV 6.10 V2A

GTIN 4013364081284, Customs tariff No. (EU): 85359000, Gross weight: 61.80 g, PU: 100.00 Stk.


Images

Additional information

KS-Verbinder einteilig NIRO
KS-Verbinder zum Anschluss an Flachprofile
Werkstoff Klemmschraube: NIRO
Werkstoff Klemme: NIRO
Klemmbereich Rd: 6-10 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: KSV 6.10 V2A
Art.-Nr.: 301009
oder gleichwertig.

Certificates



Technical data

Werkstoff Klemmschraube NIRO
Werkstoff Klemme NIRO
Klemmbereich Rd 6-10 mm
Anschluss (ein- / mehrdrähtig) 25-70 mm2
Normenbezug DIN EN 62561-1
*) Genaue Zuordnung siehe Prüfzertifikat.

Product 301009 was added to Notepad.

Product 301009 was added to the cart.

Part No. 301089 KSV 6.10 V4A

GTIN 4013364304161, Customs tariff No. (EU): 85359000, Gross weight: 63.00 g, PU: 100.00 Stk.


Images

Additional information

KS-Verbinder einteilig NIRO (V4A)
KS-Verbinder zum Anschluss an Flachprofile
Werkstoff Klemmschraube: NIRO (V4A)
Werkstoff Klemme: NIRO (V4A)
Klemmbereich Rd: 6-10 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: KSV 6.10 V4A
Art.-Nr.: 301089
oder gleichwertig.

Certificates



Technical data

Werkstoff Klemmschraube NIRO (V4A)
Werkstoff Klemme NIRO (V4A)
Klemmbereich Rd 6-10 mm
Anschluss (ein- / mehrdrähtig) 25-70 mm2
Werkstoff-Nr. 1.4571 / 1.4404 / 1.4401
Normenbezug DIN EN 62561-1
*) Genaue Zuordnung siehe Prüfzertifikat.

Product 301089 was added to Notepad.

Product 301089 was added to the cart.

Part No. 301019 KSV 6.10 FER V2A

GTIN 4013364081277, Customs tariff No. (EU): 85359000, Gross weight: 63.80 g, PU: 100.00 Stk.


Images

Additional information

KS-Verbinder einteilig NIRO
KS-Verbinder zum Anschluss von Rundleitern
z.B. an Flachprofile oder
andere Teile der Blitzschutzanlage
Werkstoff Klemmschraube: NIRO
Werkstoff Klemme: NIRO
Klemmbereich Rd: 6-10 mm
Ausführung: + Federring
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: KSV 6.10 FER V2A
Art.-Nr.: 301019
oder gleichwertig.

Certificates



Technical data

Werkstoff Klemmschraube NIRO
Werkstoff Klemme NIRO
Klemmbereich Rd 6-10 mm
Anschluss (ein- / mehrdrähtig) 25-70 mm2
Ausführung + Federring
Normenbezug DIN EN 62561-1
*) Genaue Zuordnung siehe Prüfzertifikat.

Product 301019 was added to Notepad.

Product 301019 was added to the cart.

Part No. 301099 KSV 6.10 FER V4A

GTIN 4013364304178, Customs tariff No. (EU): 85359000, Gross weight: 65.00 g, PU: 100.00 Stk.


Images

Additional information

KS-Verbinder einteilig NIRO (V4A)
KS-Verbinder zum Anschluss an Flachprofile
Werkstoff Klemmschraube: NIRO (V4A)
Werkstoff Klemme: NIRO (V4A)
Klemmbereich Rd: 6-10 mm
Ausführung: + Federring
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: KSV 6.10 FER V4A
Art.-Nr.: 301099
oder gleichwertig.

Certificates



Technical data

Werkstoff Klemmschraube NIRO (V4A)
Werkstoff Klemme NIRO (V4A)
Klemmbereich Rd 6-10 mm
Anschluss (ein- / mehrdrähtig) 25-70 mm2
Ausführung + Federring
Werkstoff-Nr. 1.4571 / 1.4404 / 1.4401
Normenbezug DIN EN 62561-1
*) Genaue Zuordnung siehe Prüfzertifikat.

Product 301099 was added to Notepad.

Product 301099 was added to the cart.

Part No. 540122 UKSV 6.10 AQ16 50 V4A

GTIN 4013364379930, Customs tariff No. (EU): 85359000, Gross weight: 66.00 g, PU: 25.00 Stk.


Images

Additional information

KS-Verbinder einteilig NIRO (V4A)
KS-Verbinder zum Anschluss an Flachprofile
mit Führung und Schlüsselfläche
Werkstoff Klemmschraube: NIRO (V4A)
Werkstoff Klemme: NIRO (V4A)
Klemmbereich Rd: 6-10 mm
Ausführung: + Federring
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UKSV 6.10 AQ16 50 V4A
Art.-Nr.: 540122
oder gleichwertig.

Certificates



Technical data

Werkstoff Klemmschraube NIRO (V4A)
Werkstoff Klemme NIRO (V4A)
Klemmbereich Rd 6-10 mm
Anschluss (ein- / mehrdrähtig) 16-50 mm2
Ausführung + Federring
Werkstoff-Nr. 1.4401
Normenbezug DIN EN 62561-1
*) Genaue Zuordnung siehe Prüfzertifikat.

Product 540122 was added to Notepad.

Product 540122 was added to the cart.


Einteilig lang NIRO

Mit Schraube und Mutter M10, Länge 60 mm.

1 Product

Part No. 301020 KSVL 6.10 FER V2A

GTIN 4013364481541, Customs tariff No. (EU): 85359000, Gross weight: 120.00 g, PU: 50.00 Stk.


Images

Additional information

KS-Verbinder einteilig NIRO
KS-Verbinder zum Anschluss von Rundleitern
z.B. an Flachprofile oder
andere Teile der Blitzschutzanlage
Werkstoff Klemmschraube: NIRO
Werkstoff Klemme: NIRO
Klemmbereich Rd: 6-10 mm
Ausführung: + Federring
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: KSVL 6.10 FER V2A
Art.-Nr.: 301020
oder gleichwertig.

Certificates



Technical data

Werkstoff Klemmschraube NIRO
Werkstoff Klemme NIRO
Klemmbereich Rd 6-10 mm
Anschluss (ein- / mehrdrähtig) 25-70 mm2
Ausführung + Federring
Normenbezug DIN EN 62561-1

Product 301020 was added to Notepad.

Product 301020 was added to the cart.


Schwere Ausführung

Mit Schraube und Mutter M12.

2 Products

Part No. 300002 KSV 8.12.5 STTZN

GTIN 4013364024052, Customs tariff No. (EU): 85359000, Gross weight: 118.20 g, PU: 25.00 Stk.


Images

Additional information

KS-Verbinder schwere Ausführung St/tZn / TG
KS-Verbinder zum Anschluss an Flachprofile
auch für Querschnitte 50-95 mm2
Werkstoff Klemmschraube: St/tZn
Werkstoff Klemme: TG
Klemmbereich Rd: 8-12,5 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: KSV 8.12.5 STTZN
Art.-Nr.: 300002
oder gleichwertig.

Certificates



Technical data

Werkstoff Klemmschraube St/tZn
Werkstoff Klemme TG
Klemmbereich Rd 8-12,5 mm
Anschluss (ein- / mehrdrähtig) 50-95 mm2
Normenbezug DIN EN 62561-1
*) Genaue Zuordnung siehe Prüfzertifikat.

Product 300002 was added to Notepad.

Product 300002 was added to the cart.

Part No. 300017 KSV 8.12.5 CU

GTIN 4013364024069, Customs tariff No. (EU): 85359000, Gross weight: 157.20 g, PU: 1.00 Stk.


Images

Additional information

KS-Verbinder schwere Ausführung Cu/RG
KS-Verbinder zum Anschluss an Flachprofile
auch für Querschnitte 50-95 mm2
Werkstoff Klemmschraube: Cu
Werkstoff Klemme: RG
Klemmbereich Rd: 8-12,5 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: KSV 8.12.5 CU
Art.-Nr.: 300017
oder gleichwertig.

Certificates



Technical data

Werkstoff Klemmschraube Cu
Werkstoff Klemme RG
Klemmbereich Rd 8-12,5 mm
Anschluss (ein- / mehrdrähtig) 50-95 mm2
Normenbezug DIN EN 62561-1
*) Genaue Zuordnung siehe Prüfzertifikat.

Product 300017 was added to Notepad.

Product 300017 was added to the cart.


Zweiteilig Abstand 30 mm

Mit Schraube und Mutter M10.

1 Product

Part No. 302010 KSV 2X7.10 STTZN

GTIN 4013364134904, Customs tariff No. (EU): 85359000, Gross weight: 138.80 g, PU: 50.00 Stk.


Images

Additional information

KS-Verbinder zweiteilig Abstand 30mm St/tZn / ZG
KS-Verbinder zum Anschluss an Flachprofile
Werkstoff Klemmschraube: St/tZn
Werkstoff Klemme: ZG
Klemmbereich Rd: 7-10 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: KSV 2X7.10 STTZN
Art.-Nr.: 302010
oder gleichwertig.

Certificates



Technical data

Werkstoff Klemmschraube St/tZn
Werkstoff Klemme ZG
Klemmbereich Rd 7-10 mm
Normenbezug DIN EN 62561-1
*) Genaue Zuordnung siehe Prüfzertifikat.

Product 302010 was added to Notepad.

Product 302010 was added to the cart.


Zweiteilig Abstand 40 mm

Mit Schraube und Mutter M10.

1 Product

Part No. 301229 AP 2X6.10 V2A

GTIN 4013364101562, Customs tariff No. (EU): 85389099, Gross weight: 167.00 g, PU: 1.00 Stk.


Images

Additional information

KS-Verbinder zweiteilig Abstand 40mm NIRO
Anschlussplatte für den Anschluss der HVI®-Leitung
an die Fangspitze mit
zwei KS-Verbindern inkl. Federring
Werkstoff Klemmschraube: NIRO
Werkstoff Klemme: NIRO
Klemmbereich Rd: 6-10 mm
Ausführung: + Federring
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: AP 2X6.10 V2A
Art.-Nr.: 301229
oder gleichwertig.

Certificates



Technical data

Werkstoff Klemmschraube NIRO
Werkstoff Klemme NIRO
Klemmbereich Rd 6-10 mm
Ausführung + Federring
Normenbezug DIN EN 62561-1
*) Genaue Zuordnung siehe Prüfzertifikat.

Product 301229 was added to Notepad.

Product 301229 was added to the cart.


back to top
