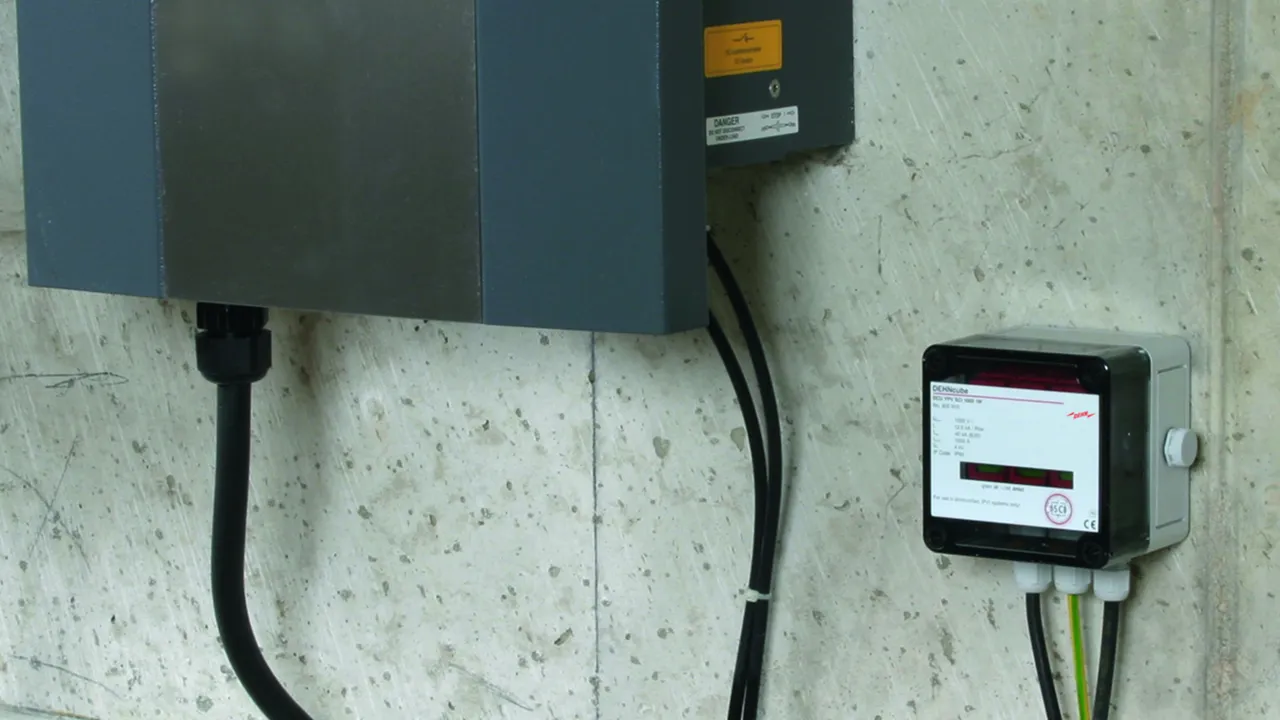

DEHNcube PV

Anschlussfertiger, mehrpoliger Überspannungs-Ableiter für Photovoltaik-Anlagen in Schutzart IP 65
Unkomplizierte Umsetzung des Überspannungsschutzes ohne Platzbedarf in einem Verteilergehäuse
Vorkonfektionierte Anschlussleitung erhältlich für den einfachen Anschluss des Überspannungs-Ableiters direkt vor dem zu schützenden Wechselrichter
Kombinierte Abtrenn- und Kurzschließvorrichtung mit sicherer elektrischer Trennung in jedem Schutzpfad (patentiertes SCI-Prinzip)
Einfacher, schneller und werkzeugloser Anschluss durch Federzugklemmen
Geprüft nach EN 61643-31
Einsetzbar in allen PV-Systemen gemäß IEC 60364-7-712

DEHNcube YPV SCI 1000 1M

Zweipoliger Überspannungs-Ableiter in IP 65 mit dreistufiger Gleichspannungs-Schaltvorrichtung für PV-Wechselrichter zum Schutz von einem MPP-Eingang.

1 Product

Part No. 900910 DCU YPV SCI 1000 1M

GTIN 4013364155046, Customs tariff No. (EU): 85363030, Gross weight: 426.00 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Überspannungs-Ableiter DEHNcube YPV SCI 1000 1M
Mehrpoliger Photovoltaik-Ableiter bis 1000 V DC
zum Schutz von 1 MPP Eingang in Schutzart IP65
Defektanzeige
Typ 2 nach EN 61643-31 mit 3-stufiger DC-Schalteinrichtung
Einsetzbar gemäß IEC 60364-7-712
Maximale PV-Spannung: <= 1000 V dc
Nennableitstoßstrom: (8/20) 12,5 kA
Gesamtableitstoßstrom: (8/20) 40 kA
Schutzpegel: <= 4 kV
Kurzschlussfestigkeit Iscpv: 1000 A
Abmessung: 94 x 94 x 81 mm
Kabeleinführung: 3x Ø3-7 mm

Fabrikat: DEHN
Typ: DCU YPV SCI 1000 1M
Art.-Nr.: 900910
oder gleichwertig.

Certificates

SCI-Technology

The patented SCI technology with active arc extinction allows to actively, quickly and safely extinguish a possible switching arc in case of overload. The PV fuse integrated in the short-circuit path trips immediately after the arc has been extinguished, thus ensuring safe electrical isolation (interruption). Consequently, all PV arresters from DEHN combine surge protection, fire protection and personal protection in a single device

Technical data

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 2 / Class II
Max. PV-Spannung (U_CPV )	1000 V
Kurzschlussfestigkeit (I_SCPV )	1 kA
Nennableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Max. Ableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Schutzpegel (U_P )	≤ 4 kV
Schutzart	IP 65

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 2 / Class II
Max. PV-Spannung (U_CPV )	1000 V
Kurzschlussfestigkeit (I_SCPV )	1 kA
Gesamtableitstoßstrom (8/20 µs) (I_total )	40 kA
Nennableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Max. Ableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Schutzpegel (U_P )	≤ 4 kV
Schutzpegel bei 5 kA (U_P )	≤ 3,5 kV
Ansprechzeit (t_A )	≤ 25 ns
Betriebstemperaturbereich (T_U )	-35 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	2,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	6 mm²ein- / feindrähtig
Einbauort	Außen
Schutzart	IP 65
Ausführung	Mit Druckausgleichselement
Deckelausführung	Klarsichtdeckel mit Produkt-Kennzeichnung
Gehäusefarbe	grau
Anzahl Kabeleinführungen	3x Ø3-7 mm
Gehäuse-Abmessungen (b x h x t)	94 x 94 x 81 mm
Zulassungen	KEMA

Product 900910 was added to Notepad.

Go to Notepad

Product 900910 was added to the cart.

Go to Web-Shop

DEHNcube YPV SCI 1000 2M

Vierpoliger Überspannungs-Ableiter in IP 65 mit dreistufiger Gleichspannungs-Schaltvorrichtung für PV-Wechselrichter zum Schutz von zwei MPP-Eingängen.

1 Product

Part No. 900920 DCU YPV SCI 1000 2M

GTIN 4013364155053, Customs tariff No. (EU): 85363030, Gross weight: 731.00 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Überspannungs-Ableiter DEHNcube YPV SCI 1000 2M
Mehrpoliger Photovoltaik-Ableiter bis 1000 V DC
zum Schutz von 2 MPP Eingängen in Schutzart IP65
Defektanzeige
Typ 2 nach EN 61643-31 mit 3-stufiger DC-Schalteinrichtung
Einsetzbar gemäß IEC 60364-7-712
Maximale PV-Spannung: <= 1000 V dc
Nennableitstoßstrom: (8/20) 12,5 kA
Gesamtableitstoßstrom: (8/20) 40 kA
Schutzpegel: <= 4 kV
Kurzschlussfestigkeit Iscpv: 1000 A
Abmessung: 130 x 94 x 81 mm
Kabeleinführung: 5x Ø3-7 mm

Fabrikat: DEHN
Typ: DCU YPV SCI 1000 2M
Art.-Nr.: 900920
oder gleichwertig.

Certificates

SCI-Technology

Technical data

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 2 / Class II
Max. PV-Spannung (U_CPV )	1000 V
Kurzschlussfestigkeit (I_SCPV )	1 kA
Nennableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Max. Ableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Schutzpegel (U_P )	≤ 4 kV
Schutzart	IP 65

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 2 / Class II
Max. PV-Spannung (U_CPV )	1000 V
Kurzschlussfestigkeit (I_SCPV )	1 kA
Gesamtableitstoßstrom (8/20 µs) (I_total )	40 kA
Nennableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Max. Ableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Schutzpegel (U_P )	≤ 4 kV
Schutzpegel bei 5 kA (U_P )	≤ 3,5 kV
Ansprechzeit (t_A )	≤ 25 ns
Betriebstemperaturbereich (T_U )	-35 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	2,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	6 mm²ein- / feindrähtig
Einbauort	Außen
Schutzart	IP 65
Ausführung	Mit Druckausgleichselement
Deckelausführung	Klarsichtdeckel mit Produkt-Kennzeichnung
Gehäusefarbe	grau
Anzahl Kabeleinführungen	5x Ø3-7 mm
Gehäuse-Abmessungen (b x h x t)	130 x 94 x 81 mm
Zulassungen	KEMA

Product 900920 was added to Notepad.

Go to Notepad

Product 900920 was added to the cart.

Go to Web-Shop

DEHNcube 2 YPV 1100 1M 2S

Generatoranschlusskasten für PV-Systeme bis zu 1100 V DC zum Schutz von einem MPP-Eingang und zwei Strings.
Mit Überspannungsschutz und Push-in Klemmen für den Ein- und Ausgang.

1 Product

Part No. 900913 DCU 2 YPV 1100 1M 2S

GTIN 4013364492455, Customs tariff No. (EU): 85372091, Gross weight: 1.59 kg, PU: 1.00 Stk.

Images

Additional information

CAD files

Generatoranschlusskasten DCU 2 YPV 1100 1M 2S
Generatoranschlusskasten bis 1100 V DC
zum Schutz von einem MPP Eingang und
zwei Strings in Schutzart IP65
Defektanzeige
Generatoranschlusskasten nach DIN EN IEC 61439-2 mit
3-stufiger DC-Schalteinrichtung
Einsetzbar gemäß IEC 60364-7-712
Maximale PV-Spannung: <=1100 V dc
Nennableitstoßstrom: (8/20) 20 kA
Gesamtableitstoßstrom: (8/20) 40 kA
Schutzpegel: <= 4 kV
Kurzschlussfestigkeit Iscpv: 10 kA
Abmessung: 180 x 182 x 111 mm
Kabeleinführung: 2x 3-Fachverschraubung (2,5mm² - 6mm² PV-Leitung)
Kabeleinführung: 2x M20 (16mm²)

Fabrikat: DEHN
Typ: DCU 2 YPV 1100 1M 2S
Art.-Nr.: 900913
oder gleichwertig.

Technical data

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 2 / Class II
Max. PV-Spannung (U_CPV )	1100 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Nennableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Schutzpegel (U_P )	≤ 4 kV
Schutzart	IP 65

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 2 / Class II
Max. PV-Spannung (U_CPV )	1100 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Gesamtableitstoßstrom (8/20 µs) (I_total )	40 kA
Nennableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Schutzpegel (U_P )	≤ 4 kV
Nennlaststrom (I_L )	40 A
Ansprechzeit (t_A )	≤ 25 ns
Betriebstemperaturbereich (T_U )	-35 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	2,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	6 mm²ein- / feindrähtig
Einbauort	Außen
Schutzart	IP 65
Bemessungsisolationsspannung (DC) (U_i )	1500 V
Ausführung	Mit Druckausgleichselement
Deckelausführung	Klarsichtdeckel mit Produkt-Kennzeichnung
Gehäusefarbe	grau
Anzahl Kabeleinführungen	2x 3-fachverschraubung
Anzahl Kabeleinführungen	2x M20 (16 mm²)

Product 900913 was added to Notepad.

Go to Notepad

Product 900913 was added to the cart.

Go to Web-Shop

DEHNcube 2 YPV 1100 2M 1S

Generatoranschlusskasten für PV-Systeme bis zu 1100 V DC zum Schutz von zwei MPP-Eingängen und einem String.
Mit Überspannungsschutz und Push-in Klemmen für den Ein- und Ausgang.

1 Product

Part No. 900921 DCU 2 YPV 1100 2M 1S

GTIN 4013364492462, Customs tariff No. (EU): 85372091, Gross weight: 2.14 kg, PU: 1.00 Stk.

Images

Additional information

CAD files

Generatoranschlusskasten DCU 2 YPV 1100 2M 1S
Generatoranschlusskasten bis 1100 V DC
zum Schutz von zwei MPP-Eingängen
und je einen String in Schutzart IP65
Defektanzeige
Generatoranschlusskasten nach DIN EN IEC 61439-2 mit
3-stufiger DC-Schalteinrichtung
Einsetzbar gemäß IEC 60364-7-712
Maximale PV-Spannung: <=1100 V dc
Nennableitstoßstrom: (8/20) 20 kA
Gesamtableitstoßstrom: (8/20) 40 kA
Schutzpegel: <= 4 kV
Kurzschlussfestigkeit Iscpv: 10 kA
Abmessung: 180 x 182 x 111 mm
Kabeleinführung: 2x 4-Fachverschraubung (2,5mm² - 6mm² PV-Leitung)
Kabeleinführung: 2x M20 (16mm²)

Fabrikat: DEHN
Typ: DCU 2 YPV 1100 2M 1S
Art.-Nr.: 900921
oder gleichwertig.

Technical data

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 2 / Class II
Max. PV-Spannung (U_CPV )	1100 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Nennableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Schutzpegel (U_P )	≤ 4 kV
Schutzart	IP 65

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 2 / Class II
Max. PV-Spannung (U_CPV )	1100 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Gesamtableitstoßstrom (8/20 µs) (I_total )	40 kA
Nennableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Schutzpegel (U_P )	≤ 4 kV
Nennlaststrom (I_L )	20 A
Ansprechzeit (t_A )	≤ 25 ns
Betriebstemperaturbereich (T_U )	-35 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	2,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	6 mm²ein- / feindrähtig
Einbauort	Außen
Schutzart	IP 65
Bemessungsisolationsspannung (DC) (U_i )	1500 V
Ausführung	Mit Druckausgleichselement
Deckelausführung	Klarsichtdeckel mit Produkt-Kennzeichnung
Gehäusefarbe	grau
Anzahl Kabeleinführungen	2x 4-fachverschraubung
Anzahl Kabeleinführungen	2x M20 (16 mm²)

Product 900921 was added to Notepad.

Go to Notepad

Product 900921 was added to the cart.

Go to Web-Shop

DEHNcube 2 YPV 1100 2M 2S

Generatoranschlusskasten für PV-Systeme bis zu 1100 V DC zum Schutz von zwei MPP-Eingängen und zwei Strings.
Mit Überspannungsschutz und Push-in Klemmen für den Ein- und Ausgang.

1 Product

Part No. 900923 DCU 2 YPV 1100 2M 2S

GTIN 4013364492400, Customs tariff No. (EU): 85372091, Gross weight: 2.21 kg, PU: 1.00 Stk.

Images

Additional information

CAD files

Generatoranschlusskasten DCU 2 YPV 1100 2M 2S
Generatoranschlusskasten bis 1100 V DC
zum Schutz von zwei MPP-Eingängen
und je zwei Strings in Schutzart IP65
Defektanzeige
Generatoranschlusskasten nach DIN EN IEC 61439-2 mit
3-stufiger DC-Schalteinrichtung
Einsetzbar gemäß IEC 60364-7-712
Maximale PV-Spannung: <=1100 V dc
Nennableitstoßstrom: (8/20) 20 kA
Gesamtableitstoßstrom: (8/20) 40 kA
Schutzpegel: <= 4 kV
Kurzschlussfestigkeit Iscpv: 10 kA
Abmessung: 180 x 182 x 111 mm
Kabeleinführung: 4x 3-Fachverschraubung (2,5mm² - 6mm² PV-Leitung)
Kabeleinführung: 2x M20 (16mm²)

Fabrikat: DEHN
Typ: DCU 2 YPV 1100 2M 2S
Art.-Nr.: 900923
oder gleichwertig.

Technical data

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 2 / Class II
Max. PV-Spannung (U_CPV )	1100 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Nennableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Schutzpegel (U_P )	≤ 4 kV
Schutzart	IP 65

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 2 / Class II
Max. PV-Spannung (U_CPV )	1100 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Gesamtableitstoßstrom (8/20 µs) (I_total )	40 kA
Nennableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Schutzpegel (U_P )	≤ 4 kV
Nennlaststrom (I_L )	40 A
Ansprechzeit (t_A )	≤ 25 ns
Betriebstemperaturbereich (T_U )	-35 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	2,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	6 mm²ein- / feindrähtig
Einbauort	Außen
Schutzart	IP 65
Bemessungsisolationsspannung (DC) (U_i )	1500 V
Ausführung	Mit Druckausgleichselement
Deckelausführung	Klarsichtdeckel mit Produkt-Kennzeichnung
Gehäusefarbe	grau
Anzahl Kabeleinführungen	4x 3-fachverschraubung
Anzahl Kabeleinführungen	2x M20 (16 mm²)

Product 900923 was added to Notepad.

Go to Notepad

Product 900923 was added to the cart.

Go to Web-Shop

Results for products (0)

Results for content (0)

DEHNcube PV

DEHNcube YPV SCI 1000 1M

Part No. 900910 DCU YPV SCI 1000 1M

SCI-Technology

Product 900910 was added to Notepad.

Product 900910 was added to the cart.

DEHNcube YPV SCI 1000 2M

Part No. 900920 DCU YPV SCI 1000 2M

SCI-Technology

Product 900920 was added to Notepad.

Product 900920 was added to the cart.

DEHNcube 2 YPV 1100 1M 2S

Part No. 900913 DCU 2 YPV 1100 1M 2S

Product 900913 was added to Notepad.

Product 900913 was added to the cart.

DEHNcube 2 YPV 1100 2M 1S

Part No. 900921 DCU 2 YPV 1100 2M 1S

Product 900921 was added to Notepad.

Product 900921 was added to the cart.

DEHNcube 2 YPV 1100 2M 2S

Part No. 900923 DCU 2 YPV 1100 2M 2S

Product 900923 was added to Notepad.

Product 900923 was added to the cart.

DEHNcube PV

DEHNcube YPV SCI 1000 1M

Part No. 900910 DCU YPV SCI 1000 1M

You are not authorized to download 900910.stp

You are not authorized to download 900910.igs

You are not authorized to download 900910.jt

You are not authorized to download 900910.dwg

You are not authorized to download 900910m_D.dxf

You are not authorized to download DEHN.900910.wspak

You are not authorized to download DEHN.900910.edz

SCI-Technology

Product 900910 was added to Notepad.

Product 900910 was added to the cart.

DEHNcube YPV SCI 1000 2M

Part No. 900920 DCU YPV SCI 1000 2M

You are not authorized to download 900920.stp

You are not authorized to download 900920.igs

You are not authorized to download 900920.jt

You are not authorized to download 900920.dwg

You are not authorized to download 900920m_D.dxf

You are not authorized to download DEHN.900920.wspak

You are not authorized to download DEHN.900920.edz

SCI-Technology

Product 900920 was added to Notepad.

Product 900920 was added to the cart.

DEHNcube 2 YPV 1100 1M 2S

Part No. 900913 DCU 2 YPV 1100 1M 2S

You are not authorized to download 900913.stp

You are not authorized to download 900913.igs

You are not authorized to download 900913.jt

You are not authorized to download 900913.dwg

You are not authorized to download 900913m_D.dxf

Product 900913 was added to Notepad.

Product 900913 was added to the cart.

DEHNcube 2 YPV 1100 2M 1S

Part No. 900921 DCU 2 YPV 1100 2M 1S

You are not authorized to download 900921.stp

You are not authorized to download 900921.igs

You are not authorized to download 900921.jt

You are not authorized to download 900921.dwg

You are not authorized to download 900921m_D.dxf

Product 900921 was added to Notepad.

Product 900921 was added to the cart.

DEHNcube 2 YPV 1100 2M 2S

Part No. 900923 DCU 2 YPV 1100 2M 2S

You are not authorized to download 900923.stp

You are not authorized to download 900923.igs

You are not authorized to download 900923.jt

You are not authorized to download 900923.dwg

You are not authorized to download 900923m_D.dxf

Product 900923 was added to Notepad.

Product 900923 was added to the cart.
