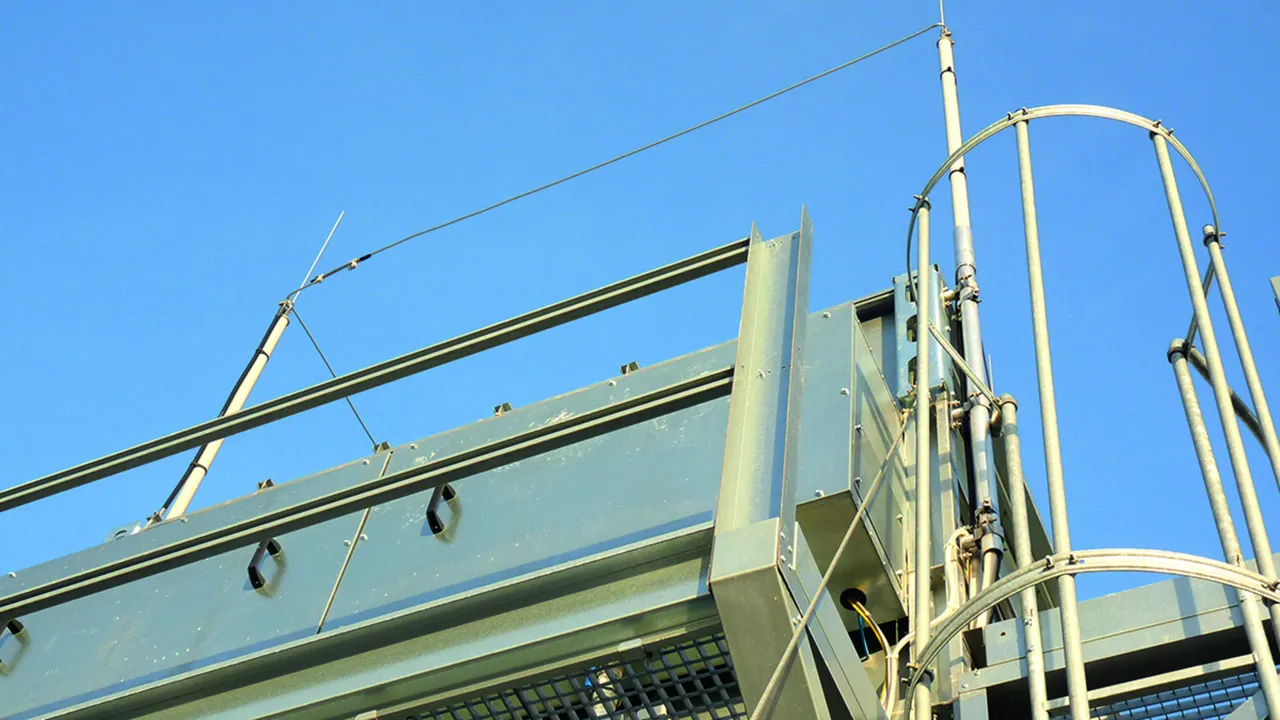

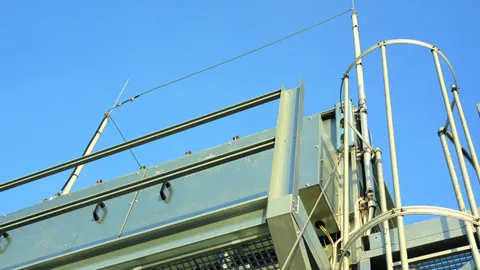

Tubo de soporte con cable HVI

Electrodo de dispersión aislado resistente a la alta tensión para asegurar la distancia de separación de las partes con conductividad eléctrica según EN 62305-3 (VDE 0185-305-3).
Para su utilización hasta una distancia de separación s ≤ 75 cm (en aire) o s ≤ 150 cm (en material de construcción sólido).

Tendido interior del cable HVI en el tubo de soporte con poca superficie expuesta al viento.

La longitud mínima de pedido es 6 u 8 m. Debe indicarse la longitud del conductor en el pedido.
Por la producción relacionada al pedido (confección de la longitud del cable) el cable no puede restituirse.

Indicar la longitud del conductor en el pedido (en múltiplos de 0,5 m).

Cable HVI en el tubo autosoportado con punta captadora

Con terminal interno y punta captadora en INOX Ø10 mm, longitud 1000 mm.

2 Products

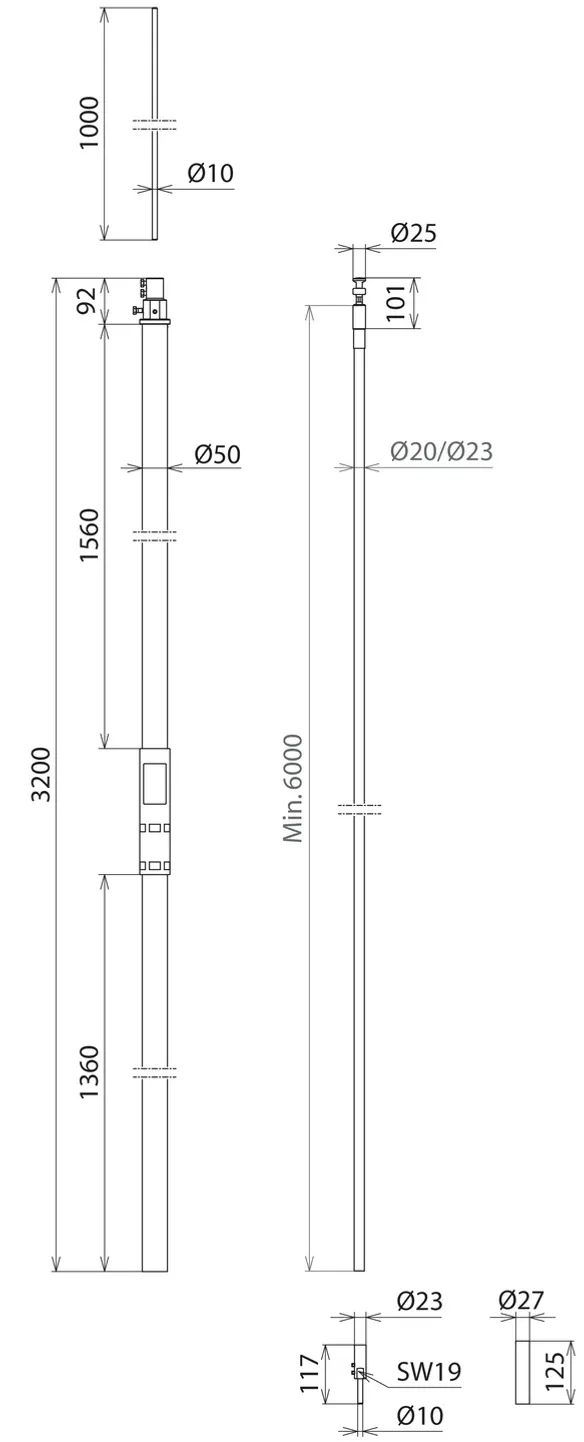

Part No. 819326 HVI 20 M L6M SR3200 IP FSP1000 GFK AL

GTIN 4013364260511, Customs tariff No. (EU): 85389099, Gross weight: 8.70 kg, PU: 1.00 unidad(es)

Predecessor

Images

Additional information

Cable HVI en el tubo autsoportado
con punta captadora, de color negro
Cable HVI en el tubo autosoportado
Electrodo de dispersión aislado
resistente a la alta tensión para mantener
la distancia de separación de partes
con conductividad eléctrica según la
DIN EN 62305-3 (VDE 0185-305-3)
Distancia de separación equivalente s =< 75 cm (en aire)
o s =< 150 cm (material de construcción sólido).
Los tubos autosoportados con el cable HVI
están dimensionados según el eurocódigo 1
(DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
para velocidades del viento de máx. 237 km/h.
Cable HVI tendido en el tubo autosoportado,
con terminal interno y punta captadora Ø10 mm
longitud 1000 mm
Material del tubo de soporte: poliéster reforzado con fibra de vidrio / Al
Longitud del tubo de soporte: 3200 mm
Longitud del transporte: 3200 mm
Diámetro Ø del cable: 20 mm
Color del cable: negro ●
Material del cable: Cu
Longitud mínima de pedido : 6 m
Máx. longitud libre con punta captadora (montaje en pared): 3500 mm
Máx. velocidad de rachas de viento: (máx. longitud libre 3500 mm, 1x HVI en el interior) 237 km/h
Máx. velocidad de rachas de viento : (máx. longitud libre 3500 mm, 1x HVI en el exterior) 227 km/h
Máx. velocidad de rachas de viento : (máx. longitud libre 3500 mm, 4x HVI en el exterior) 200 km/h
Normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: HVI 20 M L6M SR3200 IP FSP1000 GFK AL
art. no.: 819326
o equivalente

Certificates



Technical data

Material del tubo de soporte poliéster reforzado con fibra de vidrio / Al
Longitud del tubo de soporte 3200 mm
Longitud del transporte 3200 mm
Diámetro Ø exterior 50 mm
Diámetro Ø del cable 20 mm
Color del cable negro ●
Material del cable Cu
Longitud mínima de pedido 6 m
Máx. longitud libre con punta captadora (montaje en pared) 3500 mm
Normativa DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819326 was added to Notepad.

Go to Notepad

Product 819326 was added to the cart.

Go to Web-Shop

Part No. 819336 HVI 23 L6M SR3200 IP FSP1000 GFK AL

GTIN 4013364241237, Customs tariff No. (EU): 85389099, Gross weight: 10.90 kg, PU: 1.00 unidad(es)

Predecessor

Images

Additional information

Cable HVI en el tubo autsoportado
con punta captadora, de color gris
Cable HVI en el tubo autosoportado
Electrodo de dispersión aislado
resistente a la alta tensión para mantener
la distancia de separación de partes
con conductividad eléctrica según la
DIN EN 62305-3 (VDE 0185-305-3)
Distancia de separación equivalente s =< 75 cm (en aire)
o s =< 150 cm (material de construcción sólido).
Los tubos autosoportados con el cable HVI
están dimensionados según el eurocódigo 1
(DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
para velocidades del viento de máx. 237 km/h.
Cable HVI tendido en el tubo autosoportado,
con terminal interno y punta captadora Ø10 mm
longitud 1000 mm
Material del tubo de soporte: poliéster reforzado con fibra de vidrio / Al
Longitud del tubo de soporte: 3200 mm
Longitud del transporte: 3200 mm
Diámetro Ø del cable: 23 mm
Color del cable: gris ●
Material del cable: Cu
Longitud mínima de pedido : 6 m
Máx. longitud libre con punta captadora (montaje en pared): 3500 mm
Máx. velocidad de rachas de viento: (máx. longitud libre 3500 mm, 1x HVI gris en el interior) 237 km/h
Máx. velocidad de rachas de viento : (máx. longitud libre 3500 mm, 1x HVI gris en el exterior) 225 km/h
Máx. velocidad de rachas de viento : (máx. longitud libre 3500 mm, 4x HVI gris en el exterior) 194 km/h
Normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: HVI 23 L6M SR3200 IP FSP1000 GFK AL
art. no.: 819336
o equivalente

Certificates



Technical data

Material del tubo de soporte poliéster reforzado con fibra de vidrio / Al
Longitud del tubo de soporte 3200 mm
Longitud del transporte 3200 mm
Diámetro Ø exterior 50 mm
Diámetro Ø del cable 23 mm
Color del cable gris ●
Material del cable Cu
Longitud mínima de pedido 6 m
Máx. longitud libre con punta captadora (montaje en pared) 3500 mm
Normativa DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819336 was added to Notepad.

Go to Notepad

Product 819336 was added to the cart.

Go to Web-Shop

Cable HVI en el tubo autosoportado con varilla captadora

Con terminal interno y punta captadora en Al Ø22 /16 / 10 mm, longitud 2500 mm.

4 Products

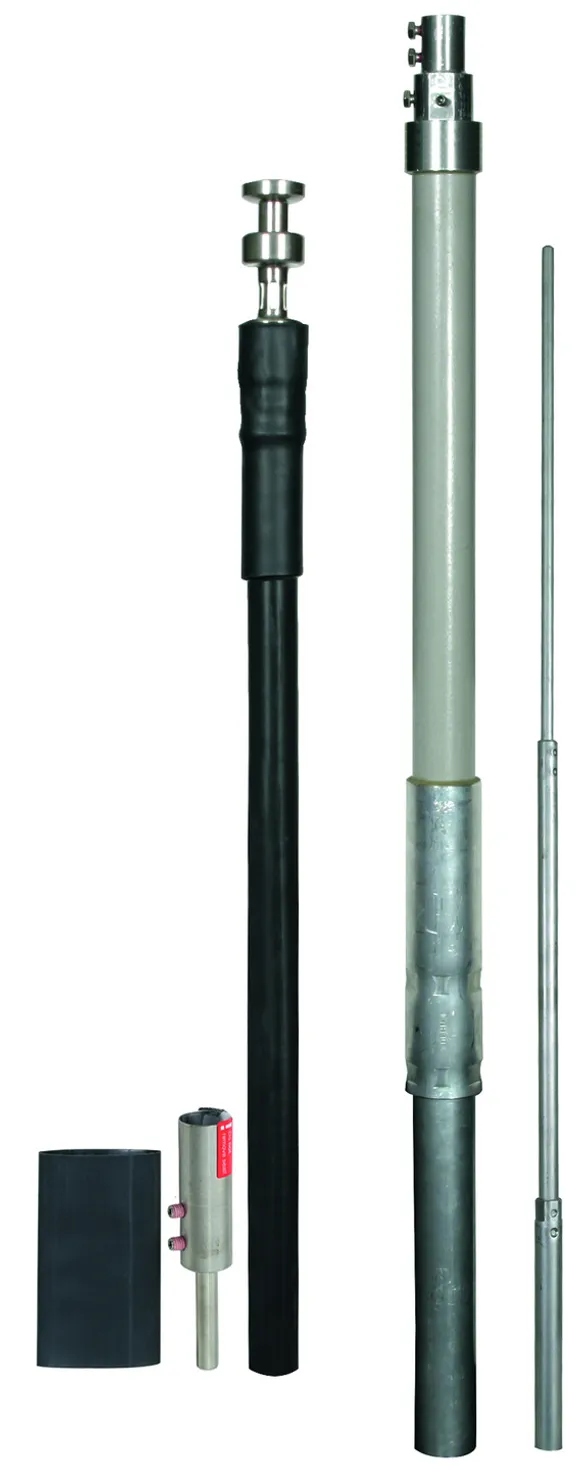

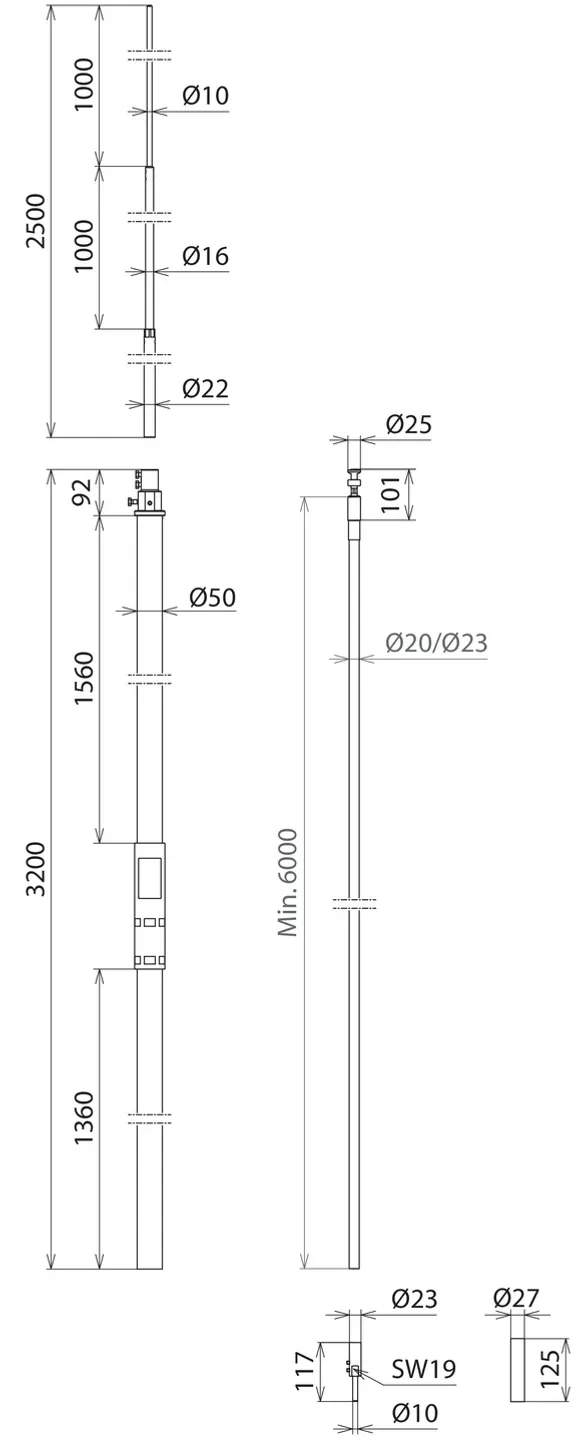

Part No. 819328 HVI 20 M L6M SR3200 IP RFS2500 GFK AL

GTIN 4013364260504, Customs tariff No. (EU): 85389099, Gross weight: 9.10 kg, PU: 1.00 unidad(es)

Predecessor

Images

Additional information

Cable HVI en el tubo autosoportado con varilla captadora Color negro
Cable HVI en el tubo autosoportado
Electrodo de dispersión aislado resistente a la alta tensión
para respetar la distancia de separación
de piezas que conducen la electricidad
según UNE EN 62305-3 (VDE 0185-305-3)
Distancia de separación equivalente s =< 75 cm (en aire)
o s =< 150 cm (en material de construcción sólido).
Las dimensiones de los tubos autosoportados con cable HVI se realizan según
el Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) para una
máx. velocidad de rachas de viento de 189 km/h.
Cable HVI tendido en el tubo autosoportado con terminal
interno especial y varilla captadora con Ø22/16/10 mm y 2500 mm de longitud
Material del tubo de soporte: poliéster reforzado con fibra de vidrio / Al
Longitud del tubo de soporte: 3200 mm
Longitud del transporte: 3200 mm
Diámetro Ø del cable: 20 mm
Color del cable: negro ●
Material del cable: Cu
Longitud mínima de pedido : 6 m
Máx. longitud libre con punta captadora (montaje en pared): 5000 mm
Máx. velocidad de rachas de viento: (máx. longitud libre 5000 mm, 1x HVI en el interior) 189 km/h
Máx. velocidad de rachas de viento : (máx. longitud libre 5000 mm, 1x HVI en el exterior) 176 km/h
Máx. velocidad de rachas de viento : (máx. longitud libre 5000 mm, 4x HVI en el exterior) 156 km/h
Normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: HVI 20 M L6M SR3200 IP RFS2500 GFK AL
art. no.: 819328
o equivalente

Certificates



Technical data

Material del tubo de soporte poliéster reforzado con fibra de vidrio / Al
Longitud del tubo de soporte 3200 mm
Longitud del transporte 3200 mm
Diámetro Ø exterior 50 mm
Diámetro Ø del cable 20 mm
Color del cable negro ●
Material del cable Cu
Longitud mínima de pedido 6 m
Máx. longitud libre con punta captadora (montaje en pared) 5000 mm
Normativa DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819328 was added to Notepad.

Go to Notepad

Product 819328 was added to the cart.

Go to Web-Shop

Part No. 819338 HVI 23 L6M SR3200 IP RFS2500 GFK AL

GTIN 4013364241244, Customs tariff No. (EU): 85389099, Gross weight: 11.30 kg, PU: 1.00 unidad(es)

Predecessor

Images

Additional information

Cable HVI en el tubo autosoportado con varilla captadora Color gris
Cable HVI en el tubo autosoportado
Electrodo de dispersión aislado resistente a la alta tensión
para respetar la distancia de separación
de piezas que conducen la electricidad
según UNE EN 62305-3 (VDE 0185-305-3)
Distancia de separación equivalente s =< 75 cm (en aire)
o s =< 150 cm (en material de construcción sólido).
Las dimensiones de los tubos autosoportados con cable HVI se realizan según
el Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) para una
máx. velocidad de rachas de viento de 189 km/h.
Cable HVI tendido en el tubo autosoportado con terminal
interno especial y varilla captadora con Ø22/16/10 mm y 2500 mm de longitud
Material del tubo de soporte: poliéster reforzado con fibra de vidrio / Al
Longitud del tubo de soporte: 3200 mm
Longitud del transporte: 3200 mm
Diámetro Ø del cable: 23 mm
Color del cable: gris ●
Material del cable: Cu
Longitud mínima de pedido : 6 m
Máx. longitud libre con punta captadora (montaje en pared): 5000 mm
Máx. velocidad de rachas de viento: (máx. longitud libre 5000 mm, 1x HVI gris en el interior) 189 km/h
Máx. velocidad de rachas de viento : (máx. longitud libre 5000 mm, 1x HVI gris en el exterior) 173 km/h
Máx. velocidad de rachas de viento : (máx. longitud libre 5000 mm, 4x HVI gris en el exterior) 151 km/h
Normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: HVI 23 L6M SR3200 IP RFS2500 GFK AL
art. no.: 819338
o equivalente

Certificates



Technical data

Material del tubo de soporte poliéster reforzado con fibra de vidrio / Al
Longitud del tubo de soporte 3200 mm
Longitud del transporte 3200 mm
Diámetro Ø exterior 50 mm
Diámetro Ø del cable 23 mm
Color del cable gris ●
Material del cable Cu
Longitud mínima de pedido 6 m
Máx. longitud libre con punta captadora (montaje en pared) 5000 mm
Normativa DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819338 was added to Notepad.

Go to Notepad

Product 819338 was added to the cart.

Go to Web-Shop

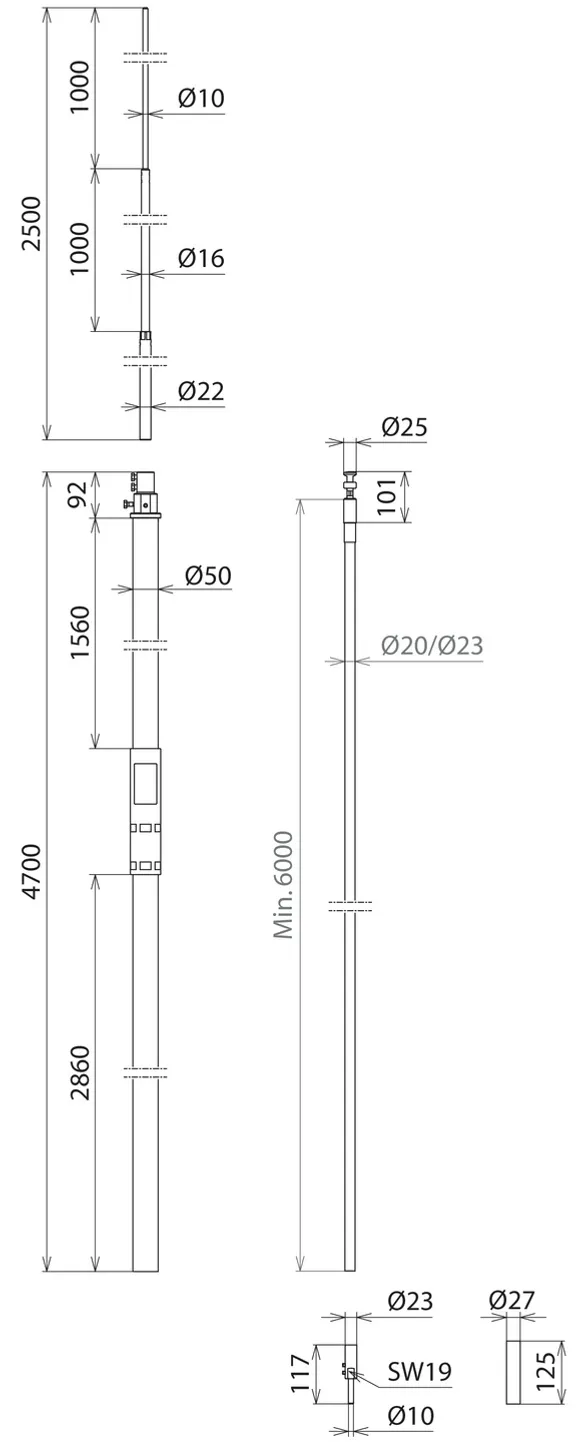

Part No. 819426 HVI 20 M L6M SR4700 IP RFS2500 GFK AL

GTIN 4013364260474, Customs tariff No. (EU): 85389099, Gross weight: 11.60 kg, PU: 1.00 unidad(es)

Images

Additional information

Cable HVI en el tubo autosoportado con varilla captadora Color negro
Cable HVI en el tubo autosoportado
Electrodo de dispersión aislado resistente a la alta tensión
para respetar la distancia de separación
de piezas que conducen la electricidad
según UNE EN 62305-3 (VDE 0185-305-3)
Distancia de separación equivalente s =< 75 cm (en aire)
o s =< 150 cm (en material de construcción sólido).
Las dimensiones de los tubos autosoportados con cable HVI se realizan según
el Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) para una
máx. velocidad de rachas de viento de 184 km/h.
Cable HVI tendido en el tubo autosoportado con terminal
interno especial y varilla captadora con Ø22/16/10 mm y 2500 mm de longitud
Material del tubo de soporte: poliéster reforzado con fibra de vidrio / Al
Longitud del tubo de soporte: 4700 mm
Longitud del transporte: 4700 mm
Diámetro Ø del cable: 20 mm
Color del cable: negro ●
Material del cable: Cu
Longitud mínima de pedido : 6 m
Máx. longitud libre con punta captadora (montaje en pared): 5500 mm
Máx. velocidad de rachas de viento: (máx. longitud libre 5500 mm, 1x HVI en el interior) 184 km/h
Máx. velocidad de rachas de viento : (máx. longitud libre 5500 mm, 1x HVI en el exterior) 151 km/h
Máx. velocidad de rachas de viento : (máx. longitud libre 5500 mm, 4x HVI en el exterior) 139 km/h
Normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: HVI 20 M L6M SR4700 IP RFS2500 GFK AL
art. no.: 819426
o equivalente

Certificates



Technical data

Material del tubo de soporte poliéster reforzado con fibra de vidrio / Al
Longitud del tubo de soporte 4700 mm
Longitud del transporte 4700 mm
Diámetro Ø exterior 50 mm
Diámetro Ø del cable 20 mm
Color del cable negro ●
Material del cable Cu
Longitud mínima de pedido 6 m
Máx. longitud libre con punta captadora (montaje en pared) 5500 mm
Normativa DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819426 was added to Notepad.

Go to Notepad

Product 819426 was added to the cart.

Go to Web-Shop

Part No. 819438 HVI 23 L6M SR4700 IP RFS2500 GFK AL

GTIN 4013364241251, Customs tariff No. (EU): 85389099, Gross weight: 13.80 kg, PU: 1.00 unidad(es)

Images

Additional information

Cable HVI en el tubo autosoportado con varilla captadora Color gris
Cable HVI en el tubo autosoportado
Electrodo de dispersión aislado resistente a la alta tensión
para respetar la distancia de separación
de piezas que conducen la electricidad
según UNE EN 62305-3 (VDE 0185-305-3)
Distancia de separación equivalente s =< 75 cm (en aire)
o s =< 150 cm (en material de construcción sólido).
Las dimensiones de los tubos autosoportados con cable HVI se realizan según
el Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) para una
máx. velocidad de rachas de viento de 184 km/h.
Cable HVI tendido en el tubo autosoportado con terminal
interno especial y varilla captadora con Ø22/16/10 mm y 2500 mm de longitud
Material del tubo de soporte: poliéster reforzado con fibra de vidrio / Al
Longitud del tubo de soporte: 4700 mm
Longitud del transporte: 4700 mm
Diámetro Ø del cable: 23 mm
Color del cable: gris ●
Material del cable: Cu
Longitud mínima de pedido : 6 m
Máx. longitud libre con punta captadora (montaje en pared): 5500 mm
Máx. velocidad de rachas de viento: (máx. longitud libre 5500 mm, 1x HVI gris en el interior) 184 km/h
Máx. velocidad de rachas de viento : (máx. longitud libre 5500 mm, 1x HVI gris en el exterior) 149 km/h
Máx. velocidad de rachas de viento : (máx. longitud libre 5500 mm, 4x HVI gris en el exterior) 137 km/h
Normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: HVI 23 L6M SR4700 IP RFS2500 GFK AL
art. no.: 819438
o equivalente

Certificates



Technical data

Material del tubo de soporte poliéster reforzado con fibra de vidrio / Al
Longitud del tubo de soporte 4700 mm
Longitud del transporte 4700 mm
Diámetro Ø exterior 50 mm
Diámetro Ø del cable 23 mm
Color del cable gris ●
Material del cable Cu
Longitud mínima de pedido 6 m
Máx. longitud libre con punta captadora (montaje en pared) 5500 mm
Normativa DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819438 was added to Notepad.

Go to Notepad

Product 819438 was added to the cart.

Go to Web-Shop

Cable HVI en el tubo autosoportado (salida lateral) con punta captadora y trípode pequeño

Con terminal interno y punta captadora en INOX Ø10 mm, longitud de 1000 mm.
Con trípode (ref. 107 390).

2 Products

Part No. 819371 HVI 20M L6M SR3200 SA FSP1000 AL DBS V2A

GTIN 4013364260498, Customs tariff No. (EU): 85389099, Gross weight: 19.10 kg, PU: 1.00 unidad(es)

Images

Additional information

Cable HVI en el tubo autosoportado con punta captadora/varilla captadora de color negro
Cable HVI en el tubo autosoportado
Electrodo de dispersión aislado resistente a la alta tensión
para respetar la distancia de separación
de piezas que conducen la electricidad
según UNE EN 62305-3 (VDE 0185-305-3)
Distancia de separación equivalente s =< 75 cm (en aire)
o s =< 150 cm (en material de construcción sólido).
Las dimensiones de los tubos autosoportados con cable HVI y trípode
son según el Eurocódigo 1 (UNE EN 1991-1-4 + UNE EN 1991-1-4/NA).
Cable HVI tendido en el tubo autosoportado con terminal
interno especial y punta captadora con Ø10 mm y 1000 mm de longitud.
Con trípode (ref. 107 390).
Material del tubo de soporte: poliéster reforzado con fibra de vidrio / Al
Longitud del tubo de soporte: 3200 mm
Longitud del transporte: 3200 mm
Diámetro Ø del cable: 20 mm
Color del cable: negro ●
Material del cable: Cu
Radio del trípode: 680 mm
Espacio necesario para el trípode: 1175 x 1020 mm
Longitud mínima de pedido : 6 m
Normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: HVI 20M L6M SR3200 SA FSP1000 AL DBS V2A
art. no.: 819371
o equivalente

Certificates



Technical data

Material del tubo de soporte poliéster reforzado con fibra de vidrio / Al
Longitud del tubo de soporte 3200 mm
Longitud del transporte 3200 mm
Diámetro Ø exterior 50 mm
Diámetro Ø del cable 20 mm
Color del cable negro ●
Material del cable Cu
Radio del trípode 680 mm
Espacio necesario para el trípode 1175 x 1020 mm
Longitud mínima de pedido 6 m
Normativa DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819371 was added to Notepad.

Go to Notepad

Product 819371 was added to the cart.

Go to Web-Shop

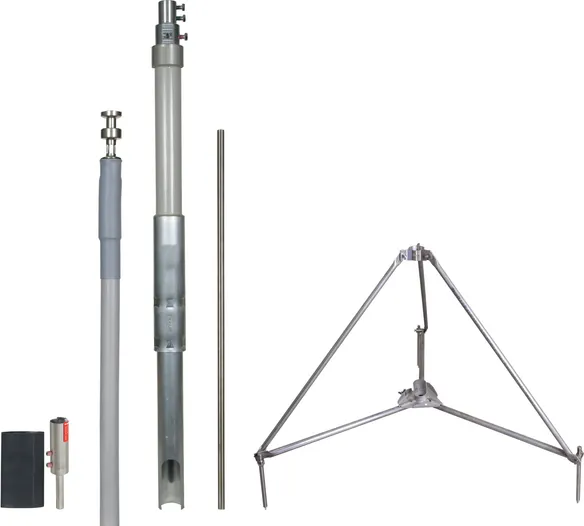

Part No. 819381 HVI 23 L6M SR3200 SA FSP1000 AL DBS V2A

GTIN 4013364241954, Customs tariff No. (EU): 85389099, Gross weight: 21.30 kg, PU: 1.00 unidad(es)

Images

Additional information

Cable HVI en el tubo autosoportado con punta captadora/varilla captadora de color gris
Cable HVI en el tubo autosoportado
Electrodo de dispersión aislado resistente a la alta tensión
para respetar la distancia de separación
de piezas que conducen la electricidad
según UNE EN 62305-3 (VDE 0185-305-3)
Distancia de separación equivalente s =< 75 cm (en aire)
o s =< 150 cm (en material de construcción sólido).
Las dimensiones de los tubos autosoportados con cable HVI y trípode
son según el Eurocódigo 1 (UNE EN 1991-1-4 + UNE EN 1991-1-4/NA).
Cable HVI tendido en el tubo autosoportado con terminal
interno especial y punta captadora con Ø10 mm y 1000 mm de longitud.
Con trípode (ref. 107 390).
Material del tubo de soporte: poliéster reforzado con fibra de vidrio / Al
Longitud del tubo de soporte: 3200 mm
Longitud del transporte: 3200 mm
Diámetro Ø del cable: 23 mm
Color del cable: gris ●
Material del cable: Cu
Radio del trípode: 680 mm
Espacio necesario para el trípode: 1175 x 1020 mm
Longitud mínima de pedido : 6 m
Normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: HVI 23 L6M SR3200 SA FSP1000 AL DBS V2A
art. no.: 819381
o equivalente

Certificates



Technical data

Material del tubo de soporte poliéster reforzado con fibra de vidrio / Al
Longitud del tubo de soporte 3200 mm
Longitud del transporte 3200 mm
Diámetro Ø exterior 50 mm
Diámetro Ø del cable 23 mm
Color del cable gris ●
Material del cable Cu
Radio del trípode 680 mm
Espacio necesario para el trípode 1175 x 1020 mm
Longitud mínima de pedido 6 m
Normativa DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819381 was added to Notepad.

Go to Notepad

Product 819381 was added to the cart.

Go to Web-Shop

Cable HVI en el tubo autosoportado (salida lateral) con varilla captadora y trípode pequeño

Con terminal interno y punta captadora de aluminio Ø22/16/10 mm, 2500 mm de longitud.
Con trípode (ref. 107 390).

2 Products

Part No. 819373 HVI 20M L6M SR3200 SA RFS2500 AL DBS V2A

GTIN 4013364260481, Customs tariff No. (EU): 85389099, Gross weight: 20.10 kg, PU: 1.00 unidad(es)

Images

Additional information

Cable HVI en el tubo autosoportado con varilla captadora/punta captadora de color negro
Cable HVI en el tubo autosoportado
Electrodo de dispersión aislado resistente a la alta tensión
para respetar la distancia de separación
de piezas que conducen la electricidad
según UNE EN 62305-3 (VDE 0185-305-3)
Distancia de separación equivalente s =< 75 cm (en aire)
o s =< 150 cm (en material de construcción sólido).
Las dimensiones de los tubos autosoportados con cable HVI y trípode
son según el Eurocódigo 1 (UNE EN 1991-1-4 + UNE EN 1991-1-4/NA).
Cable HVI tendido en el tubo autosoportado con terminal
interno especial y varilla captadora con Ø22/16/10 mm y 2500 mm de longitud.
Con trípode (ref. 107 390)
Material del tubo de soporte: poliéster reforzado con fibra de vidrio / Al
Longitud del tubo de soporte: 3200 mm
Longitud del transporte: 3200 mm
Diámetro Ø del cable: 20 mm
Color del cable: negro ●
Material del cable: Cu
Radio del trípode: 680 mm
Espacio necesario para el trípode: 1175 x 1020 mm
Longitud mínima de pedido : 6 m
Normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: HVI 20M L6M SR3200 SA RFS2500 AL DBS V2A
art. no.: 819373
o equivalente

Certificates



Technical data

Material del tubo de soporte poliéster reforzado con fibra de vidrio / Al
Longitud del tubo de soporte 3200 mm
Longitud del transporte 3200 mm
Diámetro Ø exterior 50 mm
Diámetro Ø del cable 20 mm
Color del cable negro ●
Material del cable Cu
Radio del trípode 680 mm
Espacio necesario para el trípode 1175 x 1020 mm
Longitud mínima de pedido 6 m
Normativa DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819373 was added to Notepad.

Go to Notepad

Product 819373 was added to the cart.

Go to Web-Shop

Part No. 819383 HVI 23 L6M SR3200 SA RFS2500 AL DBS V2A

GTIN 4013364241961, Customs tariff No. (EU): 85389099, Gross weight: 22.30 kg, PU: 1.00 unidad(es)

Images

Additional information

Cable HVI en el tubo autosoportado con punta captadora/varilla captadora de color gris
Cable HVI en el tubo autosoportado
Electrodo de dispersión aislado resistente a la alta tensión
para respetar la distancia de separación
de piezas que conducen la electricidad
según UNE EN 62305-3 (VDE 0185-305-3)
Distancia de separación equivalente s =< 75 cm (en aire)
o s =< 150 cm (en material de construcción sólido).
Las dimensiones de los tubos autosoportados con cable HVI y trípode
son según el Eurocódigo 1 (UNE EN 1991-1-4 + UNE EN 1991-1-4/NA).
Cable HVI tendido en el tubo autosoportado con terminal
interno especial y varilla captadora con Ø22/16/10 mm y 2500 mm de longitud.
Con trípode (ref. 105 790)
Material del tubo de soporte: poliéster reforzado con fibra de vidrio / Al
Longitud del tubo de soporte: 3200 mm
Longitud del transporte: 3200 mm
Diámetro Ø del cable: 23 mm
Color del cable: gris ●
Material del cable: Cu
Radio del trípode: 680 mm
Espacio necesario para el trípode: 1175 x 1020 mm
Longitud mínima de pedido : 6 m
Normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: HVI 23 L6M SR3200 SA RFS2500 AL DBS V2A
art. no.: 819383
o equivalente

Certificates



Technical data

Material del tubo de soporte poliéster reforzado con fibra de vidrio / Al
Longitud del tubo de soporte 3200 mm
Longitud del transporte 3200 mm
Diámetro Ø exterior 50 mm
Diámetro Ø del cable 23 mm
Color del cable gris ●
Material del cable Cu
Radio del trípode 680 mm
Espacio necesario para el trípode 1175 x 1020 mm
Longitud mínima de pedido 6 m
Normativa DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819383 was added to Notepad.

Go to Notepad

Product 819383 was added to the cart.

Go to Web-Shop

Cable HVI en el tubo autosoportado (salida lateral) con varilla captadora y trípode grande

Con terminal interno y punta captadora de aluminio Ø22/16/10 mm, 2500 mm de longitud.
Con trípode (ref. 107 391).

2 Products

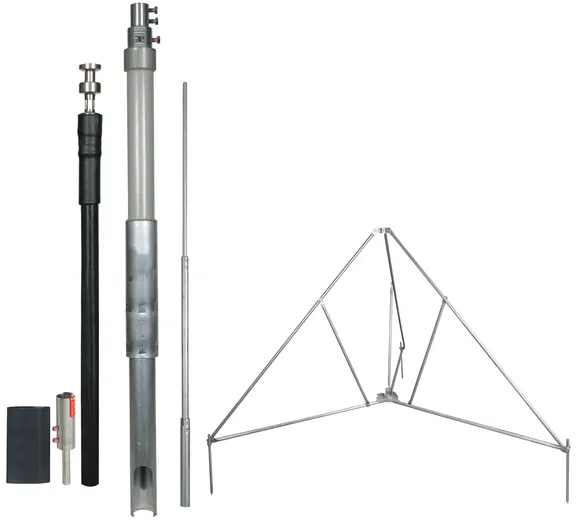

Part No. 819473 HVI 20M L6M SR4700 SA RFS2500 AL DBS V2A

GTIN 4013364260450, Customs tariff No. (EU): 85389099, Gross weight: 37.80 kg, PU: 1.00 unidad(es)

Images

Additional information

Cable HVI en el tubo autosoportado con varilla captadora y trípode grande
Cable HVI en el tubo autosoportado
Electrodo de dispersión aislado resistente a la alta tensión
para respetar la distancia de separación
de piezas que conducen la electricidad
según UNE EN 62305-3 (VDE 0185-305-3)
Distancia de separación equivalente s =< 75 cm (en aire)
o s =< 150 cm (en material de construcción sólido).
Las dimensiones de los tubos autosoportados con cable HVI y trípode
son según el Eurocódigo 1 (UNE EN 1991-1-4 + UNE EN 1991-1-4/NA).
Cable HVI tendido en el tubo autosoportado con terminal
interno especial y varilla captadora con Ø22/16/10 mm y 2500 mm de longitud.
Con trípode (ref. 107 391)
Material del tubo de soporte: poliéster reforzado con fibra de vidrio / Al
Longitud del tubo de soporte: 4700 mm
Longitud del transporte: 4700 mm
Diámetro Ø del cable: 20 mm
Color del cable: negro ●
Material del cable: Cu
Radio del trípode: 1330 mm
Espacio necesario para el trípode: 2300 x 1995 mm
Longitud mínima de pedido : 6 m
Normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: HVI 20M L6M SR4700 SA RFS2500 AL DBS V2A
art. no.: 819473
o equivalente

Certificates



Technical data

Material del tubo de soporte poliéster reforzado con fibra de vidrio / Al
Longitud del tubo de soporte 4700 mm
Longitud del transporte 4700 mm
Diámetro Ø exterior 50 mm
Diámetro Ø del cable 20 mm
Color del cable negro ●
Material del cable Cu
Radio del trípode 1330 mm
Espacio necesario para el trípode 2300 x 1995 mm
Longitud mínima de pedido 6 m
Normativa DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819473 was added to Notepad.

Go to Notepad

Product 819473 was added to the cart.

Go to Web-Shop

Part No. 819483 HVI 23 L6M SR4700 SA RFS2500 AL DBS V2A

GTIN 4013364241978, Customs tariff No. (EU): 85389099, Gross weight: 40.00 kg, PU: 1.00 unidad(es)

Images

Additional information

Cable HVI en el tubo autosoportado con varilla captadora y trípode grande
Cable HVI en el tubo autosoportado
Electrodo de dispersión aislado resistente a la alta tensión
para respetar la distancia de separación
de piezas que conducen la electricidad
según UNE EN 62305-3 (VDE 0185-305-3)
Distancia de separación equivalente s =< 75 cm (en aire)
o s =< 150 cm (en material de construcción sólido).
Las dimensiones de los tubos autosoportados con cable HVI y trípode
son según el Eurocódigo 1 (UNE EN 1991-1-4 + UNE EN 1991-1-4/NA).
Cable HVI tendido en el tubo autosoportado con terminal
interno especial y varilla captadora con Ø22/16/10 mm y 2500 mm de longitud.
Con trípode (ref. 107 391)
Material del tubo de soporte: poliéster reforzado con fibra de vidrio / Al
Longitud del tubo de soporte: 4700 mm
Longitud del transporte: 4700 mm
Diámetro Ø del cable: 23 mm
Color del cable: gris ●
Material del cable: Cu
Radio del trípode: 1330 mm
Espacio necesario para el trípode: 2300 x 1995 mm
Longitud mínima de pedido : 6 m
Normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: HVI 23 L6M SR4700 SA RFS2500 AL DBS V2A
art. no.: 819483
o equivalente

Certificates



Technical data

Material del tubo de soporte poliéster reforzado con fibra de vidrio / Al
Longitud del tubo de soporte 4700 mm
Longitud del transporte 4700 mm
Diámetro Ø exterior 50 mm
Diámetro Ø del cable 23 mm
Color del cable gris ●
Material del cable Cu
Radio del trípode 1330 mm
Espacio necesario para el trípode 2300 x 1995 mm
Longitud mínima de pedido 6 m
Normativa DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819483 was added to Notepad.

Go to Notepad

Product 819483 was added to the cart.

Go to Web-Shop
back to top
