Part No. 990001 DMI 3 10 1 L

GTIN 4013364102583, Customs tariff No. (EU): 85354000, Gross weight: 700.00 g, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

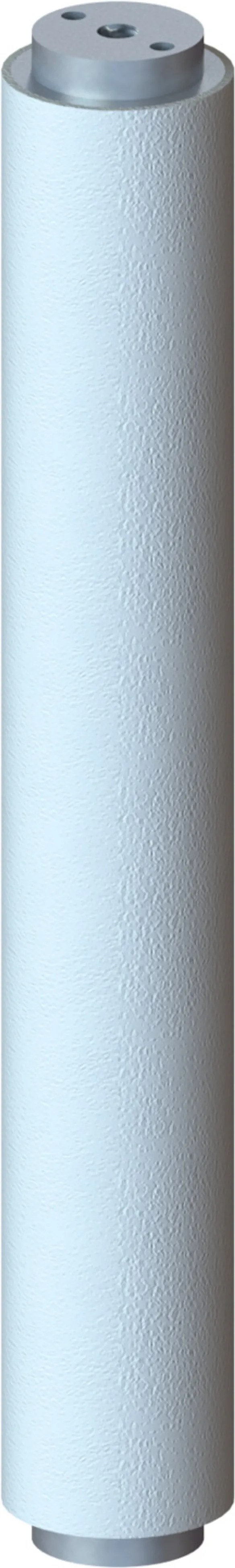

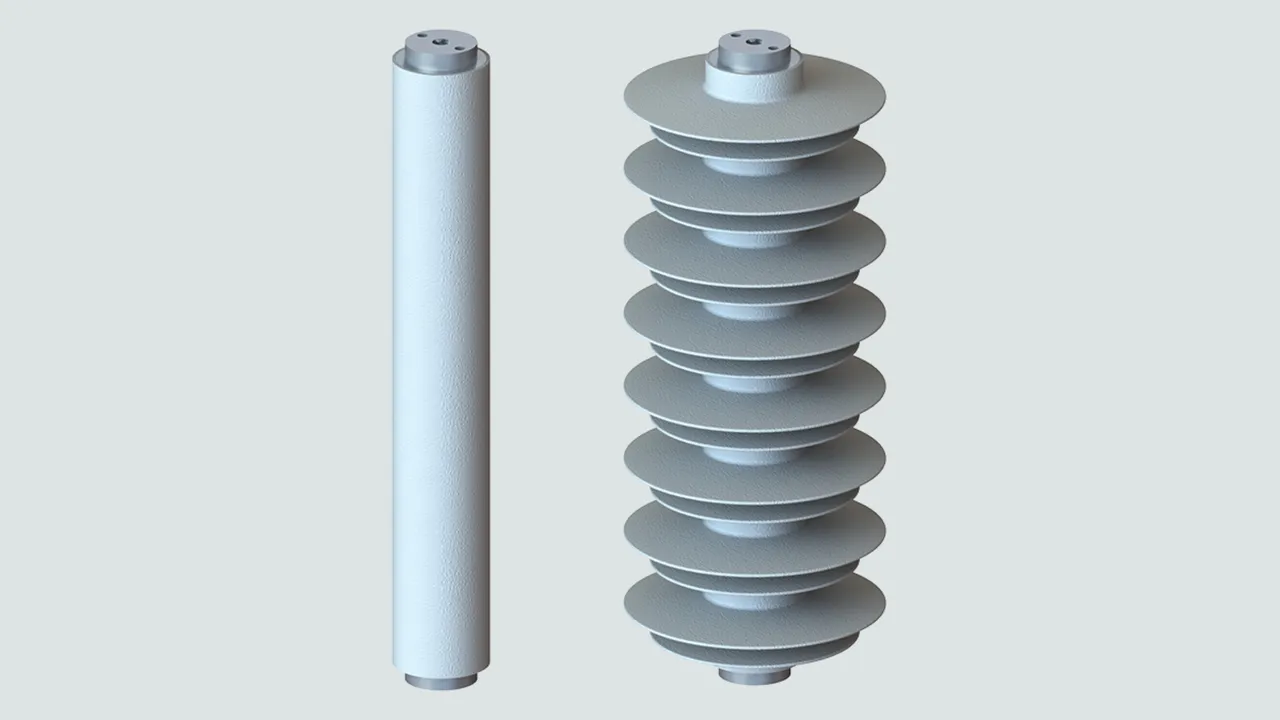

Descargador de media tensión DEHNmid 3 10 1 L
DEHNmid 3 10 1 L
Descargadores de media tensión sin pantalla
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 3 kV
Tensión de servicio: Uc = 2,4 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de interior
Línea de fuga: 68 mm
Envolvente de silicona resistente a altas temperaturas: altura = 92 mm; RAL 3013

Producto DEHN
Tipo: DMI 3 10 1 L
art. no.: 990001
o equivalente

Certificates

Technical data

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tensión de dimensionamiento AC (U_r )	3 kV
Tensión de servicio (MCOV) AC (U_c )	2,4 kV

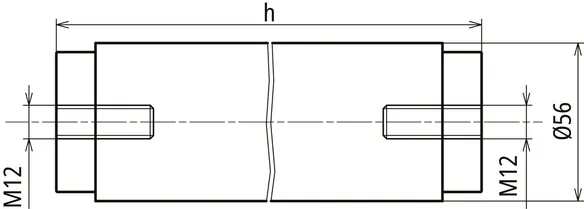

Altura (h)	92 mm
Vía de fuga (+/- 5%)	68 mm

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs)	100 kA
Capacidad de sobrecarga	20 kA
Clase de descarga de conductor (1)	1 (2,8 kJ/kV_Ur)
Corriente de choque de rayo rectangular (1)	250 A / 2000 µs
Tensión de dimensionamiento AC (U_r )	3 kV
Tensión de servicio (MCOV) AC (U_c )	2,4 kV
Sobretensión temporal TOV a 1 seg (U_1s )	3,5 kV
Sobretensión temporal TOV a 10 seg (U_10s )	3,3 kV
Tensión residual a 10 kA (1/2 µs) (û_res )	10,7 kV
Tensión residual a 5 kA (8/20 µs) (û_res )	9,3 kV
Tensión residual a 10 kA (8/20 µs) (û_res )	10,0 kV
Tensión residual a 20 kA (8/20 µs) (û_res )	11,1 kV
Tensión residual a 40 kA (8/20 µs) (û_res )	12,5 kV
Tensión residual a 125 A (40/100 µs) (û_res )	7,3 kV
Tensión residual a 250 A (40/100 µs) (û_res )	7,5 kV
Tensión residual a 500 A (40/100 µs) (û_res )	7,8 kV
Tensión residual a 1000 A (40/100 µs) (û_res )	8,1 kV
Tensión residual a 2000 A (40/100 µs) (û_res )	8,5 kV
Aislamiento exterior / Tensión alterna soportable nominal (en seco) (U_PFWL )	24 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	36 kV
Altura (h)	92 mm
Vía de fuga (+/- 5%)	68 mm
Resistencia a la torsión	78 Nm
Carga de corta duración definida (SSL)	230 Nm
Resistencia a la tracción	1400 N
Temperatura ambiente (T_A )	-40 °C ... +55 °C
Altura de empleo	hasta 1000 m encima del nivel del mar
Frecuencia de la red (f_N )	16-62 Hz
Material del envolvente	envolvente de silicona resistente a altas temperaturas
Color	pardo rojo, RAL 3013
Armaduras	bornas de conexión, tornillos y tuercas de acero inoxidable
Apriete del cable de conexión	hasta Ø16 mm
Normas de ensayo	IEC 60099-4

Product 990001 was added to Notepad.

Go to Notepad

Product 990001 was added to the cart.

Go to Web-Shop

Part No. 990002 DMI 6 10 1 L

GTIN 4013364102590, Customs tariff No. (EU): 85354000, Gross weight: 900.00 g, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Descargador de media tensión DEHNmid 6 10 1 L
DEHNmid 6 10 1 L
Descargadores de media tensión sin pantalla
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 6 kV
Tensión de servicio: Uc = 4,8 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de interior
Línea de fuga: 88 mm
Envolvente de silicona resistente a altas temperaturas: altura = 112 mm; RAL 3013

Producto DEHN
Tipo: DMI 6 10 1 L
art. no.: 990002
o equivalente

Certificates

Technical data

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tensión de dimensionamiento AC (U_r )	6 kV
Tensión de servicio (MCOV) AC (U_c )	4,8 kV
Altura (h)	112 mm
Vía de fuga (+/- 5%)	88 mm

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs)	100 kA
Capacidad de sobrecarga	20 kA
Clase de descarga de conductor (1)	1 (2,8 kJ/kV_Ur)
Corriente de choque de rayo rectangular (1)	250 A / 2000 µs
Tensión de dimensionamiento AC (U_r )	6 kV
Tensión de servicio (MCOV) AC (U_c )	4,8 kV
Sobretensión temporal TOV a 1 seg (U_1s )	6,9 kV
Sobretensión temporal TOV a 10 seg (U_10s )	6,5 kV
Tensión residual a 10 kA (1/2 µs) (û_res )	19,3 kV
Tensión residual a 5 kA (8/20 µs) (û_res )	16,7 kV
Tensión residual a 10 kA (8/20 µs) (û_res )	18,0 kV
Tensión residual a 20 kA (8/20 µs) (û_res )	20,0 kV
Tensión residual a 40 kA (8/20 µs) (û_res )	22,5 kV
Tensión residual a 125 A (40/100 µs) (û_res )	13,1 kV
Tensión residual a 250 A (40/100 µs) (û_res )	13,6 kV
Tensión residual a 500 A (40/100 µs) (û_res )	14,0 kV
Tensión residual a 1000 A (40/100 µs) (û_res )	14,6 kV
Tensión residual a 2000 A (40/100 µs) (û_res )	15,3 kV
Aislamiento exterior / Tensión alterna soportable nominal (en seco) (U_PFWL )	32 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	46 kV
Altura (h)	112 mm
Vía de fuga (+/- 5%)	88 mm
Resistencia a la torsión	78 Nm
Carga de corta duración definida (SSL)	230 Nm
Resistencia a la tracción	1400 N
Temperatura ambiente (T_A )	-40 °C ... +55 °C
Altura de empleo	hasta 1000 m encima del nivel del mar
Frecuencia de la red (f_N )	16-62 Hz
Material del envolvente	envolvente de silicona resistente a altas temperaturas
Color	pardo rojo, RAL 3013
Armaduras	bornas de conexión, tornillos y tuercas de acero inoxidable
Apriete del cable de conexión	hasta Ø16 mm
Normas de ensayo	IEC 60099-4

Product 990002 was added to Notepad.

Go to Notepad

Product 990002 was added to the cart.

Go to Web-Shop

Part No. 990003 DMI 9 10 1 L

GTIN 4013364102606, Customs tariff No. (EU): 85354000, Gross weight: 1.00 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Descargador de media tensión DEHNmid 9 10 1 L
DEHNmid 9 10 1 L
Descargadores de media tensión sin pantalla
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 9 kV
Tensión de servicio: Uc = 7,2 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de interior
Línea de fuga: 108 mm
Envolvente de silicona resistente a altas temperaturas: altura = 132 mm; RAL 3013

Producto DEHN
Tipo: DMI 9 10 1 L
art. no.: 990003
o equivalente

Certificates

Technical data

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tensión de dimensionamiento AC (U_r )	9 kV
Tensión de servicio (MCOV) AC (U_c )	7,2 kV
Altura (h)	132 mm
Vía de fuga (+/- 5%)	108 mm

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs)	100 kA
Capacidad de sobrecarga	20 kA
Clase de descarga de conductor (1)	1 (2,8 kJ/kV_Ur)
Corriente de choque de rayo rectangular (1)	250 A / 2000 µs
Tensión de dimensionamiento AC (U_r )	9 kV
Tensión de servicio (MCOV) AC (U_c )	7,2 kV
Sobretensión temporal TOV a 1 seg (U_1s )	10,4 kV
Sobretensión temporal TOV a 10 seg (U_10s )	9,8 kV
Tensión residual a 10 kA (1/2 µs) (û_res )	28,9 kV
Tensión residual a 5 kA (8/20 µs) (û_res )	25,1 kV
Tensión residual a 10 kA (8/20 µs) (û_res )	27,0 kV
Tensión residual a 20 kA (8/20 µs) (û_res )	30,0 kV
Tensión residual a 40 kA (8/20 µs) (û_res )	33,8 kV
Tensión residual a 125 A (40/100 µs) (û_res )	19,7 kV
Tensión residual a 250 A (40/100 µs) (û_res )	20,3 kV
Tensión residual a 500 A (40/100 µs) (û_res )	21,1 kV
Tensión residual a 1000 A (40/100 µs) (û_res )	21,9 kV
Tensión residual a 2000 A (40/100 µs) (û_res )	23,0 kV
Aislamiento exterior / Tensión alterna soportable nominal (en seco) (U_PFWL )	40 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	58 kV
Altura (h)	132 mm
Vía de fuga (+/- 5%)	108 mm
Resistencia a la torsión	78 Nm
Carga de corta duración definida (SSL)	230 Nm
Resistencia a la tracción	1400 N
Temperatura ambiente (T_A )	-40 °C ... +55 °C
Altura de empleo	hasta 1000 m encima del nivel del mar
Frecuencia de la red (f_N )	16-62 Hz
Material del envolvente	envolvente de silicona resistente a altas temperaturas
Color	pardo rojo, RAL 3013
Armaduras	bornas de conexión, tornillos y tuercas de acero inoxidable
Apriete del cable de conexión	hasta Ø16 mm
Normas de ensayo	IEC 60099-4

Product 990003 was added to Notepad.

Go to Notepad

Product 990003 was added to the cart.

Go to Web-Shop

Part No. 990004 DMI 12 10 1 L

GTIN 4013364102613, Customs tariff No. (EU): 85354000, Gross weight: 1.20 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

CAD files

Descargador de media tensión DEHNmid 12 10 1 L
DEHNmid 12 10 1 L
Descargadores de media tensión sin pantalla
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 12 kV
Tensión de servicio: Uc = 9,6 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de interior
Línea de fuga: 128 mm
Envolvente de silicona resistente a altas temperaturas: altura = 152 mm; RAL 3013

Producto DEHN
Tipo: DMI 12 10 1 L
art. no.: 990004
o equivalente

Certificates

Technical data

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tensión de dimensionamiento AC (U_r )	12 kV
Tensión de servicio (MCOV) AC (U_c )	9,6 kV
Altura (h)	152 mm
Vía de fuga (+/- 5%)	128 mm

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs)	100 kA
Capacidad de sobrecarga	20 kA
Clase de descarga de conductor (1)	1 (2,8 kJ/kV_Ur)
Corriente de choque de rayo rectangular (1)	250 A / 2000 µs
Tensión de dimensionamiento AC (U_r )	12 kV
Tensión de servicio (MCOV) AC (U_c )	9,6 kV
Sobretensión temporal TOV a 1 seg (U_1s )	13,8 kV
Sobretensión temporal TOV a 10 seg (U_10s )	13,1 kV
Tensión residual a 10 kA (1/2 µs) (û_res )	37,5 kV
Tensión residual a 5 kA (8/20 µs) (û_res )	32,6 kV
Tensión residual a 10 kA (8/20 µs) (û_res )	35,0 kV
Tensión residual a 20 kA (8/20 µs) (û_res )	38,9 kV
Tensión residual a 40 kA (8/20 µs) (û_res )	43,8 kV
Tensión residual a 125 A (40/100 µs) (û_res )	25,6 kV
Tensión residual a 250 A (40/100 µs) (û_res )	26,4 kV
Tensión residual a 500 A (40/100 µs) (û_res )	27,3 kV
Tensión residual a 1000 A (40/100 µs) (û_res )	28,4 kV
Tensión residual a 2000 A (40/100 µs) (û_res )	29,8 kV
Aislamiento exterior / Tensión alterna soportable nominal (en seco) (U_PFWL )	46 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	68 kV
Altura (h)	152 mm
Vía de fuga (+/- 5%)	128 mm
Resistencia a la torsión	78 Nm
Carga de corta duración definida (SSL)	230 Nm
Resistencia a la tracción	1400 N
Temperatura ambiente (T_A )	-40 °C ... +55 °C
Altura de empleo	hasta 1000 m encima del nivel del mar
Frecuencia de la red (f_N )	16-62 Hz
Material del envolvente	envolvente de silicona resistente a altas temperaturas
Color	pardo rojo, RAL 3013
Armaduras	bornas de conexión, tornillos y tuercas de acero inoxidable
Apriete del cable de conexión	hasta Ø16 mm
Normas de ensayo	IEC 60099-4

Product 990004 was added to Notepad.

Go to Notepad

Product 990004 was added to the cart.

Go to Web-Shop

Part No. 990005 DMI 15 10 1 L

GTIN 4013364102620, Customs tariff No. (EU): 85354000, Gross weight: 1.30 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Descargador de media tensión DEHNmid 15 10 1 L
DEHNmid 15 10 1 L
Descargadores de media tensión sin pantalla
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 15 kV
Tensión de servicio: Uc = 12,0 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de interior
Línea de fuga: 138 mm
Envolvente de silicona resistente a altas temperaturas: altura = 162 mm; RAL 3013

Producto DEHN
Tipo: DMI 15 10 1 L
art. no.: 990005
o equivalente

Certificates

Technical data

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tensión de dimensionamiento AC (U_r )	15 kV
Tensión de servicio (MCOV) AC (U_c )	12,0 kV
Altura (h)	162 mm
Vía de fuga (+/- 5%)	138 mm

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs)	100 kA
Capacidad de sobrecarga	20 kA
Clase de descarga de conductor (1)	1 (2,8 kJ/kV_Ur)
Corriente de choque de rayo rectangular (1)	250 A / 2000 µs
Tensión de dimensionamiento AC (U_r )	15 kV
Tensión de servicio (MCOV) AC (U_c )	12,0 kV
Sobretensión temporal TOV a 1 seg (U_1s )	17,3 kV
Sobretensión temporal TOV a 10 seg (U_10s )	16,4 kV
Tensión residual a 10 kA (1/2 µs) (û_res )	42,8 kV
Tensión residual a 5 kA (8/20 µs) (û_res )	37,2 kV
Tensión residual a 10 kA (8/20 µs) (û_res )	40,0 kV
Tensión residual a 20 kA (8/20 µs) (û_res )	44,4 kV
Tensión residual a 40 kA (8/20 µs) (û_res )	50,0 kV
Tensión residual a 125 A (40/100 µs) (û_res )	29,2 kV
Tensión residual a 250 A (40/100 µs) (û_res )	30,1 kV
Tensión residual a 500 A (40/100 µs) (û_res )	31,2 kV
Tensión residual a 1000 A (40/100 µs) (û_res )	32,4 kV
Tensión residual a 2000 A (40/100 µs) (û_res )	34,0 kV
Aislamiento exterior / Tensión alterna soportable nominal (en seco) (U_PFWL )	50 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	74 kV
Altura (h)	162 mm
Vía de fuga (+/- 5%)	138 mm
Resistencia a la torsión	78 Nm
Carga de corta duración definida (SSL)	230 Nm
Resistencia a la tracción	1400 N
Temperatura ambiente (T_A )	-40 °C ... +55 °C
Altura de empleo	hasta 1000 m encima del nivel del mar
Frecuencia de la red (f_N )	16-62 Hz
Material del envolvente	envolvente de silicona resistente a altas temperaturas
Color	pardo rojo, RAL 3013
Armaduras	bornas de conexión, tornillos y tuercas de acero inoxidable
Apriete del cable de conexión	hasta Ø16 mm
Normas de ensayo	IEC 60099-4

Product 990005 was added to Notepad.

Go to Notepad

Product 990005 was added to the cart.

Go to Web-Shop

Part No. 990006 DMI 18 10 1 L

GTIN 4013364102637, Customs tariff No. (EU): 85354000, Gross weight: 1.50 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Descargador de media tensión DEHNmid 18 10 1 L
DEHNmid 18 10 1 L
Descargadores de media tensión sin pantalla
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 18 kV
Tensión de servicio: Uc = 14,4 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de interior
Línea de fuga: 158 mm
Envolvente de silicona resistente a altas temperaturas: altura = 182 mm; RAL 3013

Producto DEHN
Tipo: DMI 18 10 1 L
art. no.: 990006
o equivalente

Certificates

Technical data

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tensión de dimensionamiento AC (U_r )	18 kV
Tensión de servicio (MCOV) AC (U_c )	14,4 kV
Altura (h)	182 mm
Vía de fuga (+/- 5%)	158 mm

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs)	100 kA
Capacidad de sobrecarga	20 kA
Clase de descarga de conductor (1)	1 (2,8 kJ/kV_Ur)
Corriente de choque de rayo rectangular (1)	250 A / 2000 µs
Tensión de dimensionamiento AC (U_r )	18 kV
Tensión de servicio (MCOV) AC (U_c )	14,4 kV
Sobretensión temporal TOV a 1 seg (U_1s )	20,7 kV
Sobretensión temporal TOV a 10 seg (U_10s )	19,6 kV
Tensión residual a 10 kA (1/2 µs) (û_res )	52,4 kV
Tensión residual a 5 kA (8/20 µs) (û_res )	45,6 kV
Tensión residual a 10 kA (8/20 µs) (û_res )	49,0 kV
Tensión residual a 20 kA (8/20 µs) (û_res )	54,4 kV
Tensión residual a 40 kA (8/20 µs) (û_res )	61,3 kV
Tensión residual a 125 A (40/100 µs) (û_res )	35,8 kV
Tensión residual a 250 A (40/100 µs) (û_res )	36,9 kV
Tensión residual a 500 A (40/100 µs) (û_res )	38,2 kV
Tensión residual a 1000 A (40/100 µs) (û_res )	39,7 kV
Tensión residual a 2000 A (40/100 µs) (û_res )	41,7 kV
Aislamiento exterior / Tensión alterna soportable nominal (en seco) (U_PFWL )	54 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	78 kV
Altura (h)	182 mm
Vía de fuga (+/- 5%)	158 mm
Resistencia a la torsión	78 Nm
Carga de corta duración definida (SSL)	230 Nm
Resistencia a la tracción	1400 N
Temperatura ambiente (T_A )	-40 °C ... +55 °C
Altura de empleo	hasta 1000 m encima del nivel del mar
Frecuencia de la red (f_N )	16-62 Hz
Material del envolvente	envolvente de silicona resistente a altas temperaturas
Color	pardo rojo, RAL 3013
Armaduras	bornas de conexión, tornillos y tuercas de acero inoxidable
Apriete del cable de conexión	hasta Ø16 mm
Normas de ensayo	IEC 60099-4

Product 990006 was added to Notepad.

Go to Notepad

Product 990006 was added to the cart.

Go to Web-Shop

Part No. 990007 DMI 21 10 1 L

GTIN 4013364102644, Customs tariff No. (EU): 85354000, Gross weight: 1.70 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Descargador de media tensión DEHNmid 21 10 1 L
DEHNmid 21 10 1 L
Descargadores de media tensión sin pantalla
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 21 kV
Tensión de servicio: Uc = 16,8 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de interior
Línea de fuga: 180 mm
Envolvente de silicona resistente a altas temperaturas: altura = 204 mm; RAL 3013

Producto DEHN
Tipo: DMI 21 10 1 L
art. no.: 990007
o equivalente

Certificates

Technical data

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tensión de dimensionamiento AC (U_r )	21 kV
Tensión de servicio (MCOV) AC (U_c )	16,8 kV
Altura (h)	204 mm
Vía de fuga (+/- 5%)	180 mm

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs)	100 kA
Capacidad de sobrecarga	20 kA
Clase de descarga de conductor (1)	1 (2,8 kJ/kV_Ur)
Corriente de choque de rayo rectangular (1)	250 A / 2000 µs
Tensión de dimensionamiento AC (U_r )	21 kV
Tensión de servicio (MCOV) AC (U_c )	16,8 kV
Sobretensión temporal TOV a 1 seg (U_1s )	24,2 kV
Sobretensión temporal TOV a 10 seg (U_10s )	22,9 kV
Tensión residual a 10 kA (1/2 µs) (û_res )	62,1 kV
Tensión residual a 5 kA (8/20 µs) (û_res )	53,9 kV
Tensión residual a 10 kA (8/20 µs) (û_res )	58,0 kV
Tensión residual a 20 kA (8/20 µs) (û_res )	64,4 kV
Tensión residual a 40 kA (8/20 µs) (û_res )	72,5 kV
Tensión residual a 125 A (40/100 µs) (û_res )	42,3 kV
Tensión residual a 250 A (40/100 µs) (û_res )	43,7 kV
Tensión residual a 500 A (40/100 µs) (û_res )	45,2 kV
Tensión residual a 1000 A (40/100 µs) (û_res )	47,0 kV
Tensión residual a 2000 A (40/100 µs) (û_res )	49,3 kV
Aislamiento exterior / Tensión alterna soportable nominal (en seco) (U_PFWL )	62 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	90 kV
Altura (h)	204 mm
Vía de fuga (+/- 5%)	180 mm
Resistencia a la torsión	78 Nm
Carga de corta duración definida (SSL)	230 Nm
Resistencia a la tracción	1400 N
Temperatura ambiente (T_A )	-40 °C ... +55 °C
Altura de empleo	hasta 1000 m encima del nivel del mar
Frecuencia de la red (f_N )	16-62 Hz
Material del envolvente	envolvente de silicona resistente a altas temperaturas
Color	pardo rojo, RAL 3013
Armaduras	bornas de conexión, tornillos y tuercas de acero inoxidable
Apriete del cable de conexión	hasta Ø16 mm
Normas de ensayo	IEC 60099-4

Product 990007 was added to Notepad.

Go to Notepad

Product 990007 was added to the cart.

Go to Web-Shop

Part No. 990008 DMI 24 10 1 L

GTIN 4013364102651, Customs tariff No. (EU): 85354000, Gross weight: 1.80 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Descargador de media tensión DEHNmid 24 10 1 L
DEHNmid 24 10 1 L
Descargadores de media tensión sin pantalla
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 24 kV
Tensión de servicio: Uc = 19,2 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de interior
Línea de fuga: 200 mm
Envolvente de silicona resistente a altas temperaturas: altura = 224 mm; RAL 3013

Producto DEHN
Tipo: DMI 24 10 1 L
art. no.: 990008
o equivalente

Certificates

Technical data

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tensión de dimensionamiento AC (U_r )	24 kV
Tensión de servicio (MCOV) AC (U_c )	19,2 kV
Altura (h)	224 mm
Vía de fuga (+/- 5%)	200 mm

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs)	100 kA
Capacidad de sobrecarga	20 kA
Clase de descarga de conductor (1)	1 (2,8 kJ/kV_Ur)
Corriente de choque de rayo rectangular (1)	250 A / 2000 µs
Tensión de dimensionamiento AC (U_r )	24 kV
Tensión de servicio (MCOV) AC (U_c )	19,2 kV
Sobretensión temporal TOV a 1 seg (U_1s )	27,6 kV
Sobretensión temporal TOV a 10 seg (U_10s )	26,2 kV
Tensión residual a 10 kA (1/2 µs) (û_res )	70,6 kV
Tensión residual a 5 kA (8/20 µs) (û_res )	61,4 kV
Tensión residual a 10 kA (8/20 µs) (û_res )	66,0 kV
Tensión residual a 20 kA (8/20 µs) (û_res )	73,3 kV
Tensión residual a 40 kA (8/20 µs) (û_res )	82,5 kV
Tensión residual a 125 A (40/100 µs) (û_res )	48,2 kV
Tensión residual a 250 A (40/100 µs) (û_res )	49,7 kV
Tensión residual a 500 A (40/100 µs) (û_res )	51,5 kV
Tensión residual a 1000 A (40/100 µs) (û_res )	53,5 kV
Tensión residual a 2000 A (40/100 µs) (û_res )	56,1 kV
Aislamiento exterior / Tensión alterna soportable nominal (en seco) (U_PFWL )	68 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	100 kV
Altura (h)	224 mm
Vía de fuga (+/- 5%)	200 mm
Resistencia a la torsión	78 Nm
Carga de corta duración definida (SSL)	230 Nm
Resistencia a la tracción	1400 N
Temperatura ambiente (T_A )	-40 °C ... +55 °C
Altura de empleo	hasta 1000 m encima del nivel del mar
Frecuencia de la red (f_N )	16-62 Hz
Material del envolvente	envolvente de silicona resistente a altas temperaturas
Color	pardo rojo, RAL 3013
Armaduras	bornas de conexión, tornillos y tuercas de acero inoxidable
Apriete del cable de conexión	hasta Ø16 mm
Normas de ensayo	IEC 60099-4

Product 990008 was added to Notepad.

Go to Notepad

Product 990008 was added to the cart.

Go to Web-Shop

Part No. 990009 DMI 27 10 1 L

GTIN 4013364102668, Customs tariff No. (EU): 85354000, Gross weight: 2.00 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Descargador de media tensión DEHNmid 27 10 1 L
DEHNmid 27 10 1 L
Descargadores de media tensión sin pantalla
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 27 kV
Tensión de servicio: Uc = 21,6 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de interior
Línea de fuga: 220 mm
Envolvente de silicona resistente a altas temperaturas: altura = 244 mm; RAL 3013

Producto DEHN
Tipo: DMI 27 10 1 L
art. no.: 990009
o equivalente

Certificates

Technical data

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tensión de dimensionamiento AC (U_r )	27 kV
Tensión de servicio (MCOV) AC (U_c )	21,6 kV
Altura (h)	244 mm
Vía de fuga (+/- 5%)	220 mm

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs)	100 kA
Capacidad de sobrecarga	20 kA
Clase de descarga de conductor (1)	1 (2,8 kJ/kV_Ur)
Corriente de choque de rayo rectangular (1)	250 A / 2000 µs
Tensión de dimensionamiento AC (U_r )	27 kV
Tensión de servicio (MCOV) AC (U_c )	21,6 kV
Sobretensión temporal TOV a 1 seg (U_1s )	31,1 kV
Sobretensión temporal TOV a 10 seg (U_10s )	29,4 kV
Tensión residual a 10 kA (1/2 µs) (û_res )	80,3 kV
Tensión residual a 5 kA (8/20 µs) (û_res )	69,8 kV
Tensión residual a 10 kA (8/20 µs) (û_res )	75,0 kV
Tensión residual a 20 kA (8/20 µs) (û_res )	83,3 kV
Tensión residual a 40 kA (8/20 µs) (û_res )	93,8 kV
Tensión residual a 125 A (40/100 µs) (û_res )	54,8 kV
Tensión residual a 250 A (40/100 µs) (û_res )	56,5 kV
Tensión residual a 500 A (40/100 µs) (û_res )	58,5 kV
Tensión residual a 1000 A (40/100 µs) (û_res )	60,8 kV
Tensión residual a 2000 A (40/100 µs) (û_res )	63,8 kV
Aislamiento exterior / Tensión alterna soportable nominal (en seco) (U_PFWL )	72 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	106 kV
Altura (h)	244 mm
Vía de fuga (+/- 5%)	220 mm
Resistencia a la torsión	78 Nm
Carga de corta duración definida (SSL)	230 Nm
Resistencia a la tracción	1400 N
Temperatura ambiente (T_A )	-40 °C ... +55 °C
Altura de empleo	hasta 1000 m encima del nivel del mar
Frecuencia de la red (f_N )	16-62 Hz
Material del envolvente	envolvente de silicona resistente a altas temperaturas
Color	pardo rojo, RAL 3013
Armaduras	bornas de conexión, tornillos y tuerca , de acero ínoxidable´´´´´
Apriete del cable de conexión	hasta Ø16 mm
Normas de ensayo	IEC 60099-4

Product 990009 was added to Notepad.

Go to Notepad

Product 990009 was added to the cart.

Go to Web-Shop

Part No. 990011 DMI 31 10 1 L

GTIN 4013364102682, Customs tariff No. (EU): 85354000, Gross weight: 2.20 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Descargador de media tensión DEHNmid 31 10 1 L
DEHNmid 31 10 1 L
Descargadores de media tensión sin pantalla
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 31 kV
Tensión de servicio: Uc = 25,0 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de interior
Línea de fuga: 250 mm
Envolvente de silicona resistente a altas temperaturas: altura = 274 mm; RAL 3013

Producto DEHN
Tipo: DMI 31 10 1 L
art. no.: 990011
o equivalente

Certificates

Technical data

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tensión de dimensionamiento AC (U_r )	31 kV
Tensión de servicio (MCOV) AC (U_c )	25,0 kV
Altura (h)	274 mm
Vía de fuga (+/- 5%)	250 mm

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs)	100 kA
Capacidad de sobrecarga	20 kA
Clase de descarga de conductor (1)	1 (2,8 kJ/kV_Ur)
Corriente de choque de rayo rectangular (1)	250 A / 2000 µs
Tensión de dimensionamiento AC (U_r )	31 kV
Tensión de servicio (MCOV) AC (U_c )	25,0 kV
Sobretensión temporal TOV a 1 seg (U_1s )	35,7 kV
Sobretensión temporal TOV a 10 seg (U_10s )	33,8 kV
Tensión residual a 10 kA (1/2 µs) (û_res )	91,0 kV
Tensión residual a 5 kA (8/20 µs) (û_res )	79,1 kV
Tensión residual a 10 kA (8/20 µs) (û_res )	85,0 kV
Tensión residual a 20 kA (8/20 µs) (û_res )	94,4 kV
Tensión residual a 40 kA (8/20 µs) (û_res )	106,3 kV
Tensión residual a 125 A (40/100 µs) (û_res )	62,1 kV
Tensión residual a 250 A (40/100 µs) (û_res )	64,0 kV
Tensión residual a 500 A (40/100 µs) (û_res )	66,3 kV
Tensión residual a 1000 A (40/100 µs) (û_res )	68,9 kV
Tensión residual a 2000 A (40/100 µs) (û_res )	72,3 kV
Aislamiento exterior / Tensión alterna soportable nominal (en seco) (U_PFWL )	92 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	132 kV
Altura (h)	274 mm
Vía de fuga (+/- 5%)	250 mm
Resistencia a la torsión	78 Nm
Carga de corta duración definida (SSL)	230 Nm
Resistencia a la tracción	1400 N
Temperatura ambiente (T_A )	-40 °C ... +55 °C
Altura de empleo	hasta 1000 m encima del nivel del mar
Frecuencia de la red (f_N )	16-62 Hz
Material del envolvente	envolvente de silicona resistente a altas temperaturas
Color	pardo rojo, RAL 3013
Armaduras	bornas de conexión, tornillos y tuercas de acero inoxidable
Apriete del cable de conexión	hasta Ø16 mm
Normas de ensayo	IEC 60099-4

Product 990011 was added to Notepad.

Go to Notepad

Product 990011 was added to the cart.

Go to Web-Shop

Part No. 990012 DMI 33 10 1 L

GTIN 4013364102699, Customs tariff No. (EU): 85354000, Gross weight: 2.40 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Descargador de media tensión DEHNmid 33 10 1 L
DEHNmid 33 10 1 L
Descargadores de media tensión sin pantalla
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 33 kV
Tensión de servicio: Uc = 26,4 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de interior
Línea de fuga: 250 mm
Envolvente de silicona resistente a altas temperaturas: altura = 274 mm; RAL 3013

Producto DEHN
Tipo: DMI 33 10 1 L
art. no.: 990012
o equivalente

Certificates

Technical data

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tensión de dimensionamiento AC (U_r )	33 kV
Tensión de servicio (MCOV) AC (U_c )	26,4 kV
Altura (h)	274 mm
Vía de fuga (+/- 5%)	250 mm

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs)	100 kA
Capacidad de sobrecarga	20 kA
Clase de descarga de conductor (1)	1 (2,8 kJ/kV_Ur)
Corriente de choque de rayo rectangular (1)	250 A / 2000 µs
Tensión de dimensionamiento AC (U_r )	33 kV
Tensión de servicio (MCOV) AC (U_c )	26,4 kV
Sobretensión temporal TOV a 1 seg (U_1s )	38,0 kV
Sobretensión temporal TOV a 10 seg (U_10s )	36,0 kV
Tensión residual a 10 kA (1/2 µs) (û_res )	94,2 kV
Tensión residual a 5 kA (8/20 µs) (û_res )	81,8 kV
Tensión residual a 10 kA (8/20 µs) (û_res )	88,0 kV
Tensión residual a 20 kA (8/20 µs) (û_res )	97,7 kV
Tensión residual a 40 kA (8/20 µs) (û_res )	110,0 kV
Tensión residual a 125 A (40/100 µs) (û_res )	64,2 kV
Tensión residual a 250 A (40/100 µs) (û_res )	66,3 kV
Tensión residual a 500 A (40/100 µs) (û_res )	68,6 kV
Tensión residual a 1000 A (40/100 µs) (û_res )	71,3 kV
Tensión residual a 2000 A (40/100 µs) (û_res )	74,8 kV
Aislamiento exterior / Tensión alterna soportable nominal (en seco) (U_PFWL )	92 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	132 kV
Altura (h)	274 mm
Vía de fuga (+/- 5%)	250 mm
Resistencia a la torsión	78 Nm
Carga de corta duración definida (SSL)	230 Nm
Resistencia a la tracción	1400 N
Temperatura ambiente (T_A )	-40 °C ... +55 °C
Altura de empleo	hasta 1000 m encima del nivel del mar
Frecuencia de la red (f_N )	16-62 Hz
Material del envolvente	envolvente de silicona resistente a altas temperaturas
Color	pardo rojo, RAL 3013
Armaduras	bornas de conexión, tornillos y tuercas de acero inoxidable
Apriete del cable de conexión	hasta Ø16 mm
Normas de ensayo	IEC 60099-4

Product 990012 was added to Notepad.

Go to Notepad

Product 990012 was added to the cart.

Go to Web-Shop

Part No. 990013 DMI 36 10 1 L

GTIN 4013364102705, Customs tariff No. (EU): 85354000, Gross weight: 3.00 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Descargador de media tensión DEHNmid 36 10 1 L
DEHNmid 36 10 1 L
Descargadores de media tensión sin pantalla
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 36 kV
Tensión de servicio: Uc = 28,8 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de interior
Línea de fuga: 338 mm
Envolvente de silicona resistente a altas temperaturas: altura = 362 mm; RAL 3013

Producto DEHN
Tipo: DMI 36 10 1 L
art. no.: 990013
o equivalente

Certificates

Technical data

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tensión de dimensionamiento AC (U_r )	36 kV
Tensión de servicio (MCOV) AC (U_c )	28,8 kV
Altura (h)	362 mm
Vía de fuga (+/- 5%)	338 mm

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs)	100 kA
Capacidad de sobrecarga	20 kA
Clase de descarga de conductor (1)	1 (2,8 kJ/kV_Ur)
Corriente de choque de rayo rectangular (1)	250 A / 2000 µs
Tensión de dimensionamiento AC (U_r )	36 kV
Tensión de servicio (MCOV) AC (U_c )	28,8 kV
Sobretensión temporal TOV a 1 seg (U_1s )	41,4 kV
Sobretensión temporal TOV a 10 seg (U_10s )	39,2 kV
Tensión residual a 10 kA (1/2 µs) (û_res )	104,9 kV
Tensión residual a 5 kA (8/20 µs) (û_res )	91,1 kV
Tensión residual a 10 kA (8/20 µs) (û_res )	98,0 kV
Tensión residual a 20 kA (8/20 µs) (û_res )	108,8 kV
Tensión residual a 40 kA (8/20 µs) (û_res )	122,5 kV
Tensión residual a 125 A (40/100 µs) (û_res )	71,5 kV
Tensión residual a 250 A (40/100 µs) (û_res )	73,8 kV
Tensión residual a 500 A (40/100 µs) (û_res )	76,4 kV
Tensión residual a 1000 A (40/100 µs) (û_res )	79,4 kV
Tensión residual a 2000 A (40/100 µs) (û_res )	83,3 kV
Aislamiento exterior / Tensión alterna soportable nominal (en seco) (U_PFWL )	118 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	170 kV
Altura (h)	362 mm
Vía de fuga (+/- 5%)	338 mm
Resistencia a la torsión	78 Nm
Carga de corta duración definida (SSL)	230 Nm
Resistencia a la tracción	1400 N
Temperatura ambiente (T_A )	-40 °C ... +55 °C
Altura de empleo	hasta 1000 m encima del nivel del mar
Frecuencia de la red (f_N )	16-62 Hz
Material del envolvente	envolvente de silicona resistente a altas temperaturas
Color	pardo rojo, RAL 3013
Armaduras	bornas de conexión, tornillos y tuercas de acero inoxidable
Apriete del cable de conexión	hasta Ø16 mm
Normas de ensayo	IEC 60099-4

Product 990013 was added to Notepad.

Go to Notepad

Product 990013 was added to the cart.

Go to Web-Shop

Part No. 990014 DMI 39 10 1 L

GTIN 4013364102712, Customs tariff No. (EU): 85354000, Gross weight: 3.20 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Descargador de media tensión DEHNmid 39 10 1 L
DEHNmid 39 10 1 L
Descargadores de media tensión sin pantalla
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 39 kV
Tensión de servicio: Uc = 31,2 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de interior
Línea de fuga: 360 mm
Envolvente de silicona resistente a altas temperaturas: altura = 384 mm; RAL 3013

Producto DEHN
Tipo: DMI 39 10 1 L
art. no.: 990014
o equivalente

Certificates

Technical data

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tensión de dimensionamiento AC (U_r )	39 kV
Tensión de servicio (MCOV) AC (U_c )	31,2 kV
Altura (h)	384 mm
Vía de fuga (+/- 5%)	360 mm

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs)	100 kA
Capacidad de sobrecarga	20 kA
Clase de descarga de conductor (1)	1 (2,8 kJ/kV_Ur)
Corriente de choque de rayo rectangular (1)	250 A / 2000 µs
Tensión de dimensionamiento AC (U_r )	39 kV
Tensión de servicio (MCOV) AC (U_c )	31,2 kV
Sobretensión temporal TOV a 1 seg (U_1s )	44,9 kV
Sobretensión temporal TOV a 10 seg (U_10s )	42,5 kV
Tensión residual a 10 kA (1/2 µs) (û_res )	114,5 kV
Tensión residual a 5 kA (8/20 µs) (û_res )	99,5 kV
Tensión residual a 10 kA (8/20 µs) (û_res )	107,0 kV
Tensión residual a 20 kA (8/20 µs) (û_res )	118,8 kV
Tensión residual a 40 kA (8/20 µs) (û_res )	133,8 kV
Tensión residual a 125 A (40/100 µs) (û_res )	78,7 kV
Tensión residual a 250 A (40/100 µs) (û_res )	80,6 kV
Tensión residual a 500 A (40/100 µs) (û_res )	83,5 kV
Tensión residual a 1000 A (40/100 µs) (û_res )	86,7 kV
Tensión residual a 2000 A (40/100 µs) (û_res )	91,0 kV
Aislamiento exterior / Tensión alterna soportable nominal (en seco) (U_PFWL )	128 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	180 kV
Altura (h)	384 mm
Vía de fuga (+/- 5%)	360 mm
Resistencia a la torsión	78 Nm
Carga de corta duración definida (SSL)	230 Nm
Resistencia a la tracción	1400 N
Temperatura ambiente (T_A )	-40 °C ... +55 °C
Altura de empleo	hasta 1000 m encima del nivel del mar
Frecuencia de la red (f_N )	16-62 Hz
Material del envolvente	envolvente de silicona resistente a altas temperaturas
Color	pardo rojo, RAL 3013
Armaduras	bornas de conexión, tornillos y tuercas de acero inoxidable
Apriete del cable de conexión	hasta Ø16 mm
Normas de ensayo	IEC 60099-4

Product 990014 was added to Notepad.

Go to Notepad

Product 990014 was added to the cart.

Go to Web-Shop

Part No. 990015 DMI 42 10 1 L

GTIN 4013364102729, Customs tariff No. (EU): 85354000, Gross weight: 3.40 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Descargador de media tensión DEHNmid 42 10 1 L
DEHNmid 42 10 1 L
Descargadores de media tensión sin pantalla
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 42 kV
Tensión de servicio: Uc = 33,6 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de interior
Línea de fuga: 382 mm
Envolvente de silicona resistente a altas temperaturas: altura = 406 mm; RAL 3013

Producto DEHN
Tipo: DMI 42 10 1 L
art. no.: 990015
o equivalente

Certificates

Technical data

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tensión de dimensionamiento AC (U_r )	42 kV
Tensión de servicio (MCOV) AC (U_c )	33,6 kV
Altura (h)	406 mm
Vía de fuga (+/- 5%)	382 mm

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs)	100 kA
Capacidad de sobrecarga	20 kA
Clase de descarga de conductor (1)	1 (2,8 kJ/kV_Ur)
Corriente de choque de rayo rectangular (1)	250 A / 2000 µs
Tensión de dimensionamiento AC (U_r )	42 kV
Tensión de servicio (MCOV) AC (U_c )	33,6 kV
Sobretensión temporal TOV a 1 seg (U_1s )	48,3 kV
Sobretensión temporal TOV a 10 seg (U_10s )	45,8 kV
Tensión residual a 10 kA (1/2 µs) (û_res )	124,1 kV
Tensión residual a 5 kA (8/20 µs) (û_res )	107,9 kV
Tensión residual a 10 kA (8/20 µs) (û_res )	116,0 kV
Tensión residual a 20 kA (8/20 µs) (û_res )	128,8 kV
Tensión residual a 40 kA (8/20 µs) (û_res )	145,0 kV
Tensión residual a 125 A (40/100 µs) (û_res )	84,7 kV
Tensión residual a 250 A (40/100 µs) (û_res )	87,3 kV
Tensión residual a 500 A (40/100 µs) (û_res )	90,5 kV
Tensión residual a 1000 A (40/100 µs) (û_res )	94,0 kV
Tensión residual a 2000 A (40/100 µs) (û_res )	98,6 kV
Aislamiento exterior / Tensión alterna soportable nominal (en seco) (U_PFWL )	132 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	192 kV
Altura (h)	406 mm
Vía de fuga (+/- 5%)	382 mm
Resistencia a la torsión	78 Nm
Carga de corta duración definida (SSL)	230 Nm
Resistencia a la tracción	1400 N
Temperatura ambiente (T_A )	-40 °C ... +55 °C
Altura de empleo	hasta 1000 m encima del nivel del mar
Frecuencia de la red (f_N )	16-62 Hz
Material del envolvente	envolvente de silicona resistente a altas temperaturas
Color	pardo rojo, RAL 3013
Armaduras	bornas de conexión, tornillos y tuercas de acero inoxidable
Apriete del cable de conexión	hasta Ø16 mm
Normas de ensayo	IEC 60099-4

Product 990015 was added to Notepad.

Go to Notepad

Product 990015 was added to the cart.

Go to Web-Shop

Part No. 990016 DMI 45 10 1 L

GTIN 4013364102736, Customs tariff No. (EU): 85354000, Gross weight: 3.60 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Descargador de media tensión DEHNmid 45 10 1 L
DEHNmid 45 10 1 L
Descargadores de media tensión sin pantalla
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 45 kV
Tensión de servicio: Uc = 36,0 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de interior
Línea de fuga: 390 mm
Envolvente de silicona resistente a altas temperaturas: altura = 414 mm; RAL 3013

Producto DEHN
Tipo: DMI 45 10 1 L
art. no.: 990016
o equivalente

Certificates

Technical data

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tensión de dimensionamiento AC (U_r )	45 kV
Tensión de servicio (MCOV) AC (U_c )	36,0 kV
Altura (h)	414 mm
Vía de fuga (+/- 5%)	390 mm

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs)	100 kA
Capacidad de sobrecarga	20 kA
Clase de descarga de conductor (1)	1 (2,8 kJ/kV_Ur)
Corriente de choque de rayo rectangular (1)	250 A / 2000 µs
Tensión de dimensionamiento AC (U_r )	45 kV
Tensión de servicio (MCOV) AC (U_c )	36,0 kV
Sobretensión temporal TOV a 1 seg (U_1s )	51,8 kV
Sobretensión temporal TOV a 10 seg (U_10s )	49,1 kV
Tensión residual a 10 kA (1/2 µs) (û_res )	128,4 kV
Tensión residual a 5 kA (8/20 µs) (û_res )	111,6 kV
Tensión residual a 10 kA (8/20 µs) (û_res )	120,0 kV
Tensión residual a 20 kA (8/20 µs) (û_res )	133,2 kV
Tensión residual a 40 kA (8/20 µs) (û_res )	150,0 kV
Tensión residual a 125 A (40/100 µs) (û_res )	87,6 kV
Tensión residual a 250 A (40/100 µs) (û_res )	90,4 kV
Tensión residual a 500 A (40/100 µs) (û_res )	93,6 kV
Tensión residual a 1000 A (40/100 µs) (û_res )	97,2 kV
Tensión residual a 2000 A (40/100 µs) (û_res )	102,0 kV
Aislamiento exterior / Tensión alterna soportable nominal (en seco) (U_PFWL )	144 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	208 kV
Altura (h)	414 mm
Vía de fuga (+/- 5%)	390 mm
Resistencia a la torsión	78 Nm
Carga de corta duración definida (SSL)	230 Nm
Resistencia a la tracción	1400 N
Temperatura ambiente (T_A )	-40 °C ... +55 °C
Altura de empleo	hasta 1000 m encima del nivel del mar
Frecuencia de la red (f_N )	16-62 Hz
Material del envolvente	envolvente de silicona resistente a altas temperaturas
Color	pardo rojo, RAL 3013
Armaduras	bornas de conexión, tornillos y tuercas de acero inoxidable
Apriete del cable de conexión	hasta Ø16 mm
Normas de ensayo	IEC 60099-4

Product 990016 was added to Notepad.

Go to Notepad

Product 990016 was added to the cart.

Go to Web-Shop

Part No. 990017 DMI 48 10 1 L

GTIN 4013364102743, Customs tariff No. (EU): 85354000, Gross weight: 3.80 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Descargador de media tensión DEHNmid 48 10 1 L
DEHNmid 48 10 1 L
Descargadores de media tensión sin pantalla
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 48 kV
Tensión de servicio: Uc = 38,4 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de interior
Línea de fuga: 422 mm
Envolvente de silicona resistente a altas temperaturas: altura = 446 mm; RAL 3013

Producto DEHN
Tipo: DMI 48 10 1 L
art. no.: 990017
o equivalente

Certificates

Technical data

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tensión de dimensionamiento AC (U_r )	48 kV
Tensión de servicio (MCOV) AC (U_c )	38,4 kV
Altura (h)	446 mm
Vía de fuga (+/- 5%)	422 mm

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs)	100 kA
Capacidad de sobrecarga	20 kA
Clase de descarga de conductor (1)	1 (2,8 kJ/kV_Ur)
Corriente de choque de rayo rectangular (1)	250 A / 2000 µs
Tensión de dimensionamiento AC (U_r )	48 kV
Tensión de servicio (MCOV) AC (U_c )	38,4 kV
Sobretensión temporal TOV a 1 seg (U_1s )	55,2 kV
Sobretensión temporal TOV a 10 seg (U_10s )	52,3 kV
Tensión residual a 10 kA (1/2 µs) (û_res )	141,2 kV
Tensión residual a 5 kA (8/20 µs) (û_res )	122,8 kV
Tensión residual a 10 kA (8/20 µs) (û_res )	132,0 kV
Tensión residual a 20 kA (8/20 µs) (û_res )	146,5 kV
Tensión residual a 40 kA (8/20 µs) (û_res )	165,0 kV
Tensión residual a 125 A (40/100 µs) (û_res )	96,4 kV
Tensión residual a 250 A (40/100 µs) (û_res )	99,4 kV
Tensión residual a 500 A (40/100 µs) (û_res )	103,0 kV
Tensión residual a 1000 A (40/100 µs) (û_res )	106,9 kV
Tensión residual a 2000 A (40/100 µs) (û_res )	112,2 kV
Aislamiento exterior / Tensión alterna soportable nominal (en seco) (U_PFWL )	146 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	214 kV
Altura (h)	446 mm
Vía de fuga (+/- 5%)	422 mm
Resistencia a la torsión	78 Nm
Carga de corta duración definida (SSL)	230 Nm
Resistencia a la tracción	1400 N
Temperatura ambiente (T_A )	-40 °C ... +55 °C
Altura de empleo	hasta 1000 m encima del nivel del mar
Frecuencia de la red (f_N )	16-62 Hz
Material del envolvente	envolvente de silicona resistente a altas temperaturas
Color	pardo rojo, RAL 3013
Armaduras	bornas de conexión, tornillos y tuercas de acero inoxidable
Apriete del cable de conexión	hasta Ø16 mm
Normas de ensayo	IEC 60099-4

Product 990017 was added to Notepad.

Go to Notepad

Product 990017 was added to the cart.

Go to Web-Shop

Part No. 990018 DMI 51 10 1 L

GTIN 4013364102750, Customs tariff No. (EU): 85354000, Gross weight: 4.00 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Descargador de media tensión DEHNmid 51 10 1 L
DEHNmid 51 10 1 L
Descargadores de media tensión sin pantalla
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 51 kV
Tensión de servicio: Uc = 40,8 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de interior
Línea de fuga: 432 mm
Envolvente de silicona resistente a altas temperaturas: altura = 456 mm; RAL 3013

Producto DEHN
Tipo: DMI 51 10 1 L
art. no.: 990018
o equivalente

Certificates

Technical data

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tensión de dimensionamiento AC (U_r )	51 kV
Tensión de servicio (MCOV) AC (U_c )	40,8 kV
Altura (h)	456 mm
Vía de fuga (+/- 5%)	432 mm

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs)	100 kA
Capacidad de sobrecarga	20 kA
Clase de descarga de conductor (1)	1 (2,8 kJ/kV_Ur)
Corriente de choque de rayo rectangular (1)	250 A / 2000µs
Tensión de dimensionamiento AC (U_r )	51 kV
Tensión de servicio (MCOV) AC (U_c )	40,8 kV
Sobretensión temporal TOV a 1 seg (U_1s )	58,7 kV
Sobretensión temporal TOV a 10 seg (U_10s )	55,6 kV
Tensión residual a 10 kA (1/2 µs) (û_res )	147,7 kV
Tensión residual a 5 kA (8/20 µs) (û_res )	128,3 kV
Tensión residual a 10 kA (8/20 µs) (û_res )	138,0 kV
Tensión residual a 20 kA (8/20 µs) (û_res )	153,2 kV
Tensión residual a 40 kA (8/20 µs) (û_res )	172,5 kV
Tensión residual a 125 A (40/100 µs) (û_res )	100,7 kV
Tensión residual a 250 A (40/100 µs) (û_res )	103,9 kV
Tensión residual a 500 A (40/100 µs) (û_res )	107,6 kV
Tensión residual a 1000 A (40/100 µs) (û_res )	111,8 kV
Tensión residual a 2000 A (40/100 µs) (û_res )	117,3 kV
Aislamiento exterior / Tensión alterna soportable nominal (en seco) (U_PFWL )	150 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	218 kV
Altura (h)	456 mm
Vía de fuga (+/- 5%)	432 mm
Resistencia a la torsión	78 Nm
Carga de corta duración definida (SSL)	230 Nm
Resistencia a la tracción	1400 N
Temperatura ambiente (T_A )	-40 °C ... +55 °C
Altura de empleo	hasta 1000 m encima del nivel del mar
Frecuencia de la red (f_N )	16-62 Hz
Material del envolvente	envolvente de silicona resistente a altas temperaturas
Color	pardo rojo, RAL 3013
Armaduras	bornas de conexión, tornillos y tuercas de acero inoxidable
Apriete del cable de conexión	hasta Ø16 mm
Normas de ensayo	IEC 60099-4

Product 990018 was added to Notepad.

Go to Notepad

Product 990018 was added to the cart.

Go to Web-Shop

Part No. 990101 DMI 3 10 1 N

GTIN 4013364102767, Customs tariff No. (EU): 85354000, Gross weight: 700.00 g, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Descargador de media tensión DEHNmid 3 10 1 N
DEHNmid 3 10 1 N
Descargador de media tensión
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 3 kV
Tensión de servicio: Uc = 2,4 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de exterior (N)
Línea de fuga: 143 mm
Envolvente de silicona resistente a altas temperaturas: altura = 92 mm; RAL 3013

Producto DEHN
Tipo: DMI 3 10 1 N
art. no.: 990101
o equivalente

Certificates

Technical data

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tensión de dimensionamiento AC (U_r )	3 kV
Tensión de servicio (MCOV) AC (U_c )	2,4 kV
Altura (h)	92 mm
Vía de fuga (+/- 5%)	143 mm

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs)	100 kA
Capacidad de sobrecarga	20 kA
Clase de descarga de conductor (1)	1 (2,8 kJ/kV_Ur)
Corriente de choque de rayo rectangular (1)	250 A / 2000 µs
Tensión de dimensionamiento AC (U_r )	3 kV
Tensión de servicio (MCOV) AC (U_c )	2,4 kV
Sobretensión temporal TOV a 1 seg (U_1s )	3,5 kV
Sobretensión temporal TOV a 10 seg (U_10s )	3,3 kV
Tensión residual a 10 kA (1/2 µs) (û_res )	10,7 kV
Tensión residual a 5 kA (8/20 µs) (û_res )	9,3 kV
Tensión residual a 10 kA (8/20 µs) (û_res )	10,0 kV
Tensión residual a 20 kA (8/20 µs) (û_res )	11,1 kV
Tensión residual a 40 kA (8/20 µs) (û_res )	12,5 kV
Tensión residual a 125 A (40/100 µs) (û_res )	7,3 kV
Tensión residual a 250 A (40/100 µs) (û_res )	7,5 kV
Tensión residual a 500 A (40/100 µs) (û_res )	7,8 kV
Tensión residual a 1000 A (40/100 µs) (û_res )	8,1 kV
Tensión residual a 2000 A (40/100 µs) (û_res )	8,5 kV
Aislamiento exterior / Tensión alterna soportable nominal (en seco) (U_PFWL )	34 kV
Aislamiento exterior / Tensión alterna soportable nominal (en condiciones de humedad) (U_PFWL )	22 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	50 kV
Altura (h)	92 mm
Cantidad de pantallas	1
Vía de fuga (+/- 5%)	143 mm
Resistencia a la torsión	78 Nm
Carga de corta duración definida (SSL)	230 Nm
Resistencia a la tracción	1400 N
Temperatura ambiente (T_A )	-40 °C ... +55 °C
Altura de empleo	hasta 1000 m encima del nivel del mar
Frecuencia de la red (f_N )	16-62 Hz
Material del envolvente	envolvente de silicona resistente a altas temperaturas
Color	pardo rojo, RAL 3013
Armaduras	bornas de conexión, tornillos y tuercas de acero inoxidable
Apriete del cable de conexión	hasta Ø16 mm
Normas de ensayo	IEC 60099-4

Product 990101 was added to Notepad.

Go to Notepad

Product 990101 was added to the cart.

Go to Web-Shop

Part No. 990102 DMI 6 10 1 N

GTIN 4013364102774, Customs tariff No. (EU): 85354000, Gross weight: 900.00 g, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Descargador de media tensión DEHNmid 6 10 1 N
DEHNmid 6 10 1 N
Descargador de media tensión
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 6 kV
Tensión de servicio: Uc = 4,8 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de exterior (N)
Línea de fuga: 163 mm
Envolvente de silicona resistente a altas temperaturas: altura = 112 mm; RAL 3013

Producto DEHN
Tipo: DMI 6 10 1 N
art. no.: 990102
o equivalente

Certificates

Technical data

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tensión de dimensionamiento AC (U_r )	6 kV
Tensión de servicio (MCOV) AC (U_c )	4,8 kV
Altura (h)	112 mm
Vía de fuga (+/- 5%)	163 mm

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs)	100 kA
Capacidad de sobrecarga	20 kA
Clase de descarga de conductor (1)	1 (2,8 kJ/kV_Ur)
Corriente de choque de rayo rectangular (1)	250 A / 2000 µs
Tensión de dimensionamiento AC (U_r )	6 kV
Tensión de servicio (MCOV) AC (U_c )	4,8 kV
Sobretensión temporal TOV a 1 seg (U_1s )	6,9 kV
Sobretensión temporal TOV a 10 seg (U_10s )	6,5 kV
Tensión residual a 10 kA (1/2 µs) (û_res )	19,3 kV
Tensión residual a 5 kA (8/20 µs) (û_res )	16,7 kV
Tensión residual a 10 kA (8/20 µs) (û_res )	18,0 kV
Tensión residual a 20 kA (8/20 µs) (û_res )	20,0 kV
Tensión residual a 40 kA (8/20 µs) (û_res )	22,5 kV
Tensión residual a 125 A (40/100 µs) (û_res )	13,1 kV
Tensión residual a 250 A (40/100 µs) (û_res )	13,6 kV
Tensión residual a 500 A (40/100 µs) (û_res )	14,0 kV
Tensión residual a 1000 A (40/100 µs) (û_res )	14,6 kV
Tensión residual a 2000 A (40/100 µs) (û_res )	15,3 kV
Aislamiento exterior / Tensión alterna soportable nominal (en seco) (U_PFWL )	42 kV
Aislamiento exterior / Tensión alterna soportable nominal (en condiciones de humedad) (U_PFWL )	26 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	60 kV
Altura (h)	112 mm
Cantidad de pantallas	1
Vía de fuga (+/- 5%)	163 mm
Resistencia a la torsión	78 Nm
Carga de corta duración definida (SSL)	230 Nm
Resistencia a la tracción	1400 N
Temperatura ambiente (T_A )	-40 °C ... +55 °C
Altura de empleo	hasta 1000 m encima del nivel del mar
Frecuencia de la red (f_N )	16-62 Hz
Material del envolvente	envolvente de silicona resistente a altas temperaturas
Color	pardo rojo, RAL 3013
Armaduras	bornas de conexión, tornillos y tuercas de acero inoxidable
Apriete del cable de conexión	hasta Ø16 mm
Normas de ensayo	IEC 60099-4

Product 990102 was added to Notepad.

Go to Notepad

Product 990102 was added to the cart.

Go to Web-Shop

Part No. 990103 DMI 9 10 1 N

GTIN 4013364102781, Customs tariff No. (EU): 85354000, Gross weight: 1.00 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Descargador de media tensión DEHNmid 9 10 1 N
DEHNmid 9 10 1 N
Descargador de media tensión
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 9 kV
Tensión de servicio: Uc = 7,2 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de exterior (N)
Línea de fuga: 183 mm
Envolvente de silicona resistente a altas temperaturas: altura = 132 mm; RAL 3013

Producto DEHN
Tipo: DMI 9 10 1 N
art. no.: 990103
o equivalente

Certificates

Technical data

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tensión de dimensionamiento AC (U_r )	9 kV
Tensión de servicio (MCOV) AC (U_c )	7,2 kV
Altura (h)	132 mm
Vía de fuga (+/- 5%)	183 mm

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs)	100 kA
Capacidad de sobrecarga	20 kA
Clase de descarga de conductor (1)	1 (2,8 kJ/kV_Ur)
Corriente de choque de rayo rectangular (1)	250 A / 2000 µs
Tensión de dimensionamiento AC (U_r )	9 kV
Tensión de servicio (MCOV) AC (U_c )	7,2 kV
Sobretensión temporal TOV a 1 seg (U_1s )	10,4 kV
Sobretensión temporal TOV a 10 seg (U_10s )	9,8 kV
Tensión residual a 10 kA (1/2 µs) (û_res )	28,9 kV
Tensión residual a 5 kA (8/20 µs) (û_res )	25,1 kV
Tensión residual a 10 kA (8/20 µs) (û_res )	27,0 kV
Tensión residual a 20 kA (8/20 µs) (û_res )	30,0 kV
Tensión residual a 40 kA (8/20 µs) (û_res )	33,8 kV
Tensión residual a 125 A (40/100 µs) (û_res )	19,7 kV
Tensión residual a 250 A (40/100 µs) (û_res )	20,3 kV
Tensión residual a 500 A (40/100 µs) (û_res )	21,1 kV
Tensión residual a 1000 A (40/100 µs) (û_res )	21,9 kV
Tensión residual a 2000 A (40/100 µs) (û_res )	23,0 kV
Aislamiento exterior / Tensión alterna soportable nominal (en seco) (U_PFWL )	48 kV
Aislamiento exterior / Tensión alterna soportable nominal (en condiciones de humedad) (U_PFWL )	32 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	70 kV
Altura (h)	132 mm
Cantidad de pantallas	1
Vía de fuga (+/- 5%)	183 mm
Resistencia a la torsión	78 Nm
Carga de corta duración definida (SSL)	230 Nm
Resistencia a la tracción	1400 N
Temperatura ambiente (T_A )	-40 °C ... +55 °C
Altura de empleo	hasta 1000 m encima del nivel del mar
Frecuencia de la red (f_N )	16-62 Hz
Material del envolvente	envolvente de silicona resistente a altas temperaturas
Color	pardo rojo, RAL 3013
Armaduras	bornas de conexión, tornillos y tuercas de acero inoxidable
Apriete del cable de conexión	hasta Ø16 mm
Normas de ensayo	IEC 60099-4

Product 990103 was added to Notepad.

Go to Notepad

Product 990103 was added to the cart.

Go to Web-Shop

Part No. 990104 DMI 12 10 1 N

GTIN 4013364102798, Customs tariff No. (EU): 85354000, Gross weight: 1.20 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Descargador de media tensión DEHNmid 12 10 1 N
DEHNmid 12 10 1 N
Descargador de media tensión
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 12 kV
Tensión de servicio: Uc = 9,6 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de exterior (N)
Línea de fuga: 278 mm
Envolvente de silicona resistente a altas temperaturas: altura = 152 mm; RAL 3013

Producto DEHN
Tipo: DMI 12 10 1 N
art. no.: 990104
o equivalente

Certificates

Technical data

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tensión de dimensionamiento AC (U_r )	12 kV
Tensión de servicio (MCOV) AC (U_c )	9,6 kV
Altura (h)	152 mm
Vía de fuga (+/- 5%)	278 mm

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs)	100 kA
Capacidad de sobrecarga	20 kA
Clase de descarga de conductor (1)	1 (2,8 kJ/kV_Ur)
Corriente de choque de rayo rectangular (1)	250 A / 2000 µs
Tensión de dimensionamiento AC (U_r )	12 kV
Tensión de servicio (MCOV) AC (U_c )	9,6 kV
Sobretensión temporal TOV a 1 seg (U_1s )	13,8 kV
Sobretensión temporal TOV a 10 seg (U_10s )	13,1 kV
Tensión residual a 10 kA (1/2 µs) (û_res )	37,5 kV
Tensión residual a 5 kA (8/20 µs) (û_res )	32,6 kV
Tensión residual a 10 kA (8/20 µs) (û_res )	35,0 kV
Tensión residual a 20 kA (8/20 µs) (û_res )	38,9 kV
Tensión residual a 40 kA (8/20 µs) (û_res )	43,8 kV
Tensión residual a 125 A (40/100 µs) (û_res )	25,6 kV
Tensión residual a 250 A (40/100 µs) (û_res )	26,4 kV
Tensión residual a 500 A (40/100 µs) (û_res )	27,3 kV
Tensión residual a 1000 A (40/100 µs) (û_res )	28,4 kV
Tensión residual a 2000 A (40/100 µs) (û_res )	29,8 kV
Aislamiento exterior / Tensión alterna soportable nominal (en seco) (U_PFWL )	56 kV
Aislamiento exterior / Tensión alterna soportable nominal (en condiciones de humedad) (U_PFWL )	39 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	82 kV
Altura (h)	152 mm
Cantidad de pantallas	2
Vía de fuga (+/- 5%)	278 mm
Resistencia a la torsión	78 Nm
Carga de corta duración definida (SSL)	230 Nm
Resistencia a la tracción	1400 N
Temperatura ambiente (T_A )	-40 °C ... +55 °C
Altura de empleo	hasta 1000 m encima del nivel del mar
Frecuencia de la red (f_N )	16-62 Hz
Material del envolvente	envolvente de silicona resistente a altas temperaturas
Color	pardo rojo, RAL 3013
Armaduras	bornas de conexión, tornillos y tuercas de acero inoxidable
Apriete del cable de conexión	hasta Ø16 mm
Normas de ensayo	IEC 60099-4

Product 990104 was added to Notepad.

Go to Notepad

Product 990104 was added to the cart.

Go to Web-Shop

Part No. 990105 DMI 15 10 1 N

GTIN 4013364102804, Customs tariff No. (EU): 85354000, Gross weight: 1.30 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Descargador de media tensión DEHNmid 15 10 1 N
DEHNmid 15 10 1 N
Descargador de media tensión
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 15 kV
Tensión de servicio: Uc = 12,0 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de exterior (N)
Línea de fuga: 288 mm
Envolvente de silicona resistente a altas temperaturas: altura = 162 mm; RAL 3013

Producto DEHN
Tipo: DMI 15 10 1 N
art. no.: 990105
o equivalente

Certificates

Technical data

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tensión de dimensionamiento AC (U_r )	15 kV
Tensión de servicio (MCOV) AC (U_c )	12,0 kV
Altura (h)	162 mm
Vía de fuga (+/- 5%)	288 mm

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs)	100 kA
Capacidad de sobrecarga	20 kA
Clase de descarga de conductor (1)	1 (2,8 kJ/kV_Ur)
Corriente de choque de rayo rectangular (1)	250 A / 2000 µs
Tensión de dimensionamiento AC (U_r )	15 kV
Tensión de servicio (MCOV) AC (U_c )	12,0 kV
Sobretensión temporal TOV a 1 seg (U_1s )	17,3 kV
Sobretensión temporal TOV a 10 seg (U_10s )	16,4 kV
Tensión residual a 10 kA (1/2 µs) (û_res )	42,8 kV
Tensión residual a 5 kA (8/20 µs) (û_res )	37,2 kV
Tensión residual a 10 kA (8/20 µs) (û_res )	40,0 kV
Tensión residual a 20 kA (8/20 µs) (û_res )	44,4 kV
Tensión residual a 40 kA (8/20 µs) (û_res )	50,0 kV
Tensión residual a 125 A (40/100 µs) (û_res )	29,2 kV
Tensión residual a 250 A (40/100 µs) (û_res )	30,1 kV
Tensión residual a 500 A (40/100 µs) (û_res )	31,2 kV
Tensión residual a 1000 A (40/100 µs) (û_res )	32,4 kV
Tensión residual a 2000 A (40/100 µs) (û_res )	34,0 kV
Aislamiento exterior / Tensión alterna soportable nominal (en seco) (U_PFWL )	60 kV
Aislamiento exterior / Tensión alterna soportable nominal (en condiciones de humedad) (U_PFWL )	40 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	86 kV
Altura (h)	162 mm
Cantidad de pantallas	2
Vía de fuga (+/- 5%)	288 mm
Resistencia a la torsión	78 Nm
Carga de corta duración definida (SSL)	230 Nm
Resistencia a la tracción	1400 N
Temperatura ambiente (T_A )	-40 °C ... +55 °C
Altura de empleo	hasta 1000 m encima del nivel del mar
Frecuencia de la red (f_N )	16-62 Hz
Material del envolvente	envolvente de silicona resistente a altas temperaturas
Color	pardo rojo, RAL 3013
Armaduras	bornas de conexión, tornillos y tuercas de acero inoxidable
Apriete del cable de conexión	hasta Ø16 mm
Normas de ensayo	IEC 60099-4

Product 990105 was added to Notepad.

Go to Notepad

Product 990105 was added to the cart.

Go to Web-Shop

Part No. 990106 DMI 18 10 1 N

GTIN 4013364102811, Customs tariff No. (EU): 85354000, Gross weight: 1.50 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

CAD files

Descargador de media tensión DEHNmid 18 10 1 N
DEHNmid 18 10 1 N
Descargador de media tensión
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 18 kV
Tensión de servicio: Uc = 14,4 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de exterior (N)
Línea de fuga: 308 mm
Envolvente de silicona resistente a altas temperaturas: altura = 182 mm; RAL 3013

Producto DEHN
Tipo: DMI 18 10 1 N
art. no.: 990106
o equivalente

Certificates

Technical data

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tensión de dimensionamiento AC (U_r )	18 kV
Tensión de servicio (MCOV) AC (U_c )	14,4 kV
Altura (h)	182 mm
Vía de fuga (+/- 5%)	308 mm

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs)	100 kA
Capacidad de sobrecarga	20 kA
Clase de descarga de conductor (1)	1 (2,8 kJ/kV_Ur)
Corriente de choque de rayo rectangular (1)	250 A / 2000 µs
Tensión de dimensionamiento AC (U_r )	18 kV
Tensión de servicio (MCOV) AC (U_c )	14,4 kV
Sobretensión temporal TOV a 1 seg (U_1s )	20,7 kV
Sobretensión temporal TOV a 10 seg (U_10s )	19,6 kV
Tensión residual a 10 kA (1/2 µs) (û_res )	52,4 kV
Tensión residual a 5 kA (8/20 µs) (û_res )	45,6 kV
Tensión residual a 10 kA (8/20 µs) (û_res )	49,0 kV
Tensión residual a 20 kA (8/20 µs) (û_res )	54,4 kV
Tensión residual a 40 kA (8/20 µs) (û_res )	61,3 kV
Tensión residual a 125 A (40/100 µs) (û_res )	35,8 kV
Tensión residual a 250 A (40/100 µs) (û_res )	36,9 kV
Tensión residual a 500 A (40/100 µs) (û_res )	38,2 kV
Tensión residual a 1000 A (40/100 µs) (û_res )	39,7 kV
Tensión residual a 2000 A (40/100 µs) (û_res )	41,7 kV
Aislamiento exterior / Tensión alterna soportable nominal (en seco) (U_PFWL )	64 kV
Aislamiento exterior / Tensión alterna soportable nominal (en condiciones de humedad) (U_PFWL )	42 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	92 kV
Altura (h)	182 mm
Cantidad de pantallas	2
Vía de fuga (+/- 5%)	308 mm
Resistencia a la torsión	78 Nm
Carga de corta duración definida (SSL)	230 Nm
Resistencia a la tracción	1400 N
Temperatura ambiente (T_A )	-40 °C ... +55 °C
Altura de empleo	hasta 1000 m encima del nivel del mar
Frecuencia de la red (f_N )	16-62 Hz
Material del envolvente	envolvente de silicona resistente a altas temperaturas
Color	pardo rojo, RAL 3013
Armaduras	bornas de conexión, tornillos y tuercas de acero inoxidable
Apriete del cable de conexión	hasta Ø16 mm
Normas de ensayo	IEC 60099-4

Product 990106 was added to Notepad.

Go to Notepad

Product 990106 was added to the cart.

Go to Web-Shop

Part No. 990107 DMI 21 10 1 N

GTIN 4013364102828, Customs tariff No. (EU): 85354000, Gross weight: 1.70 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Descargador de media tensión DEHNmid 21 10 1 N
DEHNmid 21 10 1 N
Descargador de media tensión
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 21 kV
Tensión de servicio: Uc = 16,8 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de exterior (N)
Línea de fuga: 405 mm
Envolvente de silicona resistente a altas temperaturas: altura = 204 mm; RAL 3013

Producto DEHN
Tipo: DMI 21 10 1 N
art. no.: 990107
o equivalente

Certificates

Technical data

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tensión de dimensionamiento AC (U_r )	21 kV
Tensión de servicio (MCOV) AC (U_c )	16,8 kV
Altura (h)	204 mm
Vía de fuga (+/- 5%)	405 mm

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs)	100 kA
Capacidad de sobrecarga	20 kA
Clase de descarga de conductor (1)	1 (2,8 kJ/kV_Ur)
Corriente de choque de rayo rectangular (1)	250 A / 2000 µs
Tensión de dimensionamiento AC (U_r )	21 kV
Tensión de servicio (MCOV) AC (U_c )	16,8 kV
Sobretensión temporal TOV a 1 seg (U_1s )	24,2 kV
Sobretensión temporal TOV a 10 seg (U_10s )	22,9 kV
Tensión residual a 10 kA (1/2 µs) (û_res )	62,1 kV
Tensión residual a 5 kA (8/20 µs) (û_res )	53,9 kV
Tensión residual a 10 kA (8/20 µs) (û_res )	58,0 kV
Tensión residual a 20 kA (8/20 µs) (û_res )	64,4 kV
Tensión residual a 40 kA (8/20 µs) (û_res )	72,5 kV
Tensión residual a 125 A (40/100 µs) (û_res )	42,3 kV
Tensión residual a 250 A (40/100 µs) (û_res )	43,7 kV
Tensión residual a 500 A (40/100 µs) (û_res )	45,2 kV
Tensión residual a 1000 A (40/100 µs) (û_res )	47,0 kV
Tensión residual a 2000 A (40/100 µs) (û_res )	49,3 kV
Aislamiento exterior / Tensión alterna soportable nominal (en seco) (U_PFWL )	70 kV
Aislamiento exterior / Tensión alterna soportable nominal (en condiciones de humedad) (U_PFWL )	46 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	104 kV
Altura (h)	204 mm
Cantidad de pantallas	3
Vía de fuga (+/- 5%)	405 mm
Resistencia a la torsión	78 Nm
Carga de corta duración definida (SSL)	230 Nm
Resistencia a la tracción	1400 N
Temperatura ambiente (T_A )	-40 °C ... +55 °C
Altura de empleo	hasta 1000 m encima del nivel del mar
Frecuencia de la red (f_N )	16-62 Hz
Material del envolvente	envolvente de silicona resistente a altas temperaturas
Color	pardo rojo, RAL 3013
Armaduras	bornas de conexión, tornillos y tuercas de acero inoxidable
Apriete del cable de conexión	hasta Ø16 mm
Normas de ensayo	IEC 60099-4

Product 990107 was added to Notepad.

Go to Notepad

Product 990107 was added to the cart.

Go to Web-Shop

Part No. 990108 DMI 24 10 1 N

GTIN 4013364102835, Customs tariff No. (EU): 85354000, Gross weight: 1.80 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Descargador de media tensión DEHNmid 24 10 1 N
DEHNmid 24 10 1 N
Descargador de media tensión
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 24 kV
Tensión de servicio: Uc = 19,2 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de exterior (N)
Línea de fuga: 425 mm
Envolvente de silicona resistente a altas temperaturas: altura = 224 mm; RAL 3013

Producto DEHN
Tipo: DMI 24 10 1 N
art. no.: 990108
o equivalente

Certificates

Technical data

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tensión de dimensionamiento AC (U_r )	24 kV
Tensión de servicio (MCOV) AC (U_c )	19,2 kV
Altura (h)	224 mm
Vía de fuga (+/- 5%)	425 mm

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs)	100 kA
Capacidad de sobrecarga	20 kA
Clase de descarga de conductor (1)	1 (2,8 kJ/kV_Ur)
Corriente de choque de rayo rectangular (1)	250 A / 2000 µs
Tensión de dimensionamiento AC (U_r )	24 kV
Tensión de servicio (MCOV) AC (U_c )	19,2 kV
Sobretensión temporal TOV a 1 seg (U_1s )	27,6 kV
Sobretensión temporal TOV a 10 seg (U_10s )	26,2 kV
Tensión residual a 10 kA (1/2 µs) (û_res )	70,6 kV
Tensión residual a 5 kA (8/20 µs) (û_res )	61,4 kV
Tensión residual a 10 kA (8/20 µs) (û_res )	66,0 kV
Tensión residual a 20 kA (8/20 µs) (û_res )	73,3 kV
Tensión residual a 40 kA (8/20 µs) (û_res )	82,5 kV
Tensión residual a 125 A (40/100 µs) (û_res )	48,2 kV
Tensión residual a 250 A (40/100 µs) (û_res )	49,7 kV
Tensión residual a 500 A (40/100 µs) (û_res )	51,5 kV
Tensión residual a 1000 A (40/100 µs) (û_res )	53,5 kV
Tensión residual a 2000 A (40/100 µs) (û_res )	56,1 kV
Aislamiento exterior / Tensión alterna soportable nominal (en seco) (U_PFWL )	78 kV
Aislamiento exterior / Tensión alterna soportable nominal (en condiciones de humedad) (U_PFWL )	52 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	114 kV
Altura (h)	224 mm
Cantidad de pantallas	3
Vía de fuga (+/- 5%)	425 mm
Resistencia a la torsión	78 Nm
Carga de corta duración definida (SSL)	230 Nm
Resistencia a la tracción	1400 N
Temperatura ambiente (T_A )	-40 °C ... +55 °C
Altura de empleo	hasta 1000 m encima del nivel del mar
Frecuencia de la red (f_N )	16-62 Hz
Material del envolvente	envolvente de silicona resistente a altas temperaturas
Color	pardo rojo, RAL 3013
Armaduras	bornas de conexión, tornillos y tuercas de acero inoxidable
Apriete del cable de conexión	hasta Ø16 mm
Normas de ensayo	IEC 60099-4

Product 990108 was added to Notepad.

Go to Notepad

Product 990108 was added to the cart.

Go to Web-Shop

Part No. 990109 DMI 27 10 1 N

GTIN 4013364102842, Customs tariff No. (EU): 85354000, Gross weight: 2.00 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Descargador de media tensión DEHNmid 27 10 1 N
DEHNmid 27 10 1 N
Descargador de media tensión
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 27 kV
Tensión de servicio: Uc = 21,6 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de exterior (N)
Línea de fuga: 520 mm
Envolvente de silicona resistente a altas temperaturas: altura = 244 mm; RAL 3013

Producto DEHN
Tipo: DMI 27 10 1 N
art. no.: 990109
o equivalente

Certificates

Technical data

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tensión de dimensionamiento AC (U_r )	27 kV
Tensión de servicio (MCOV) AC (U_c )	21,6 kV
Altura (h)	244 mm
Vía de fuga (+/- 5%)	520 mm

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs)	100 kA
Capacidad de sobrecarga	20 kA
Clase de descarga de conductor (1)	1 (2,8 kJ/kV_Ur)
Corriente de choque de rayo rectangular (1)	250 A / 2000 µs
Tensión de dimensionamiento AC (U_r )	27 kV
Tensión de servicio (MCOV) AC (U_c )	21,6 kV
Sobretensión temporal TOV a 1 seg (U_1s )	31,1 kV
Sobretensión temporal TOV a 10 seg (U_10s )	29,4 kV
Tensión residual a 10 kA (1/2 µs) (û_res )	80,3 kV
Tensión residual a 5 kA (8/20 µs) (û_res )	69,8 kV
Tensión residual a 10 kA (8/20 µs) (û_res )	75,0 kV
Tensión residual a 20 kA (8/20 µs) (û_res )	83,3 kV
Tensión residual a 40 kA (8/20 µs) (û_res )	93,8 kV
Tensión residual a 125 A (40/100 µs) (û_res )	54,8 kV
Tensión residual a 250 A (40/100 µs) (û_res )	56,5 kV
Tensión residual a 500 A (40/100 µs) (û_res )	58,5 kV
Tensión residual a 1000 A (40/100 µs) (û_res )	60,8 kV
Tensión residual a 2000 A (40/100 µs) (û_res )	63,8 kV
Aislamiento exterior / Tensión alterna soportable nominal (en seco) (U_PFWL )	82 kV
Aislamiento exterior / Tensión alterna soportable nominal (en condiciones de humedad) (U_PFWL )	54 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	120 kV
Altura (h)	244 mm
Cantidad de pantallas	4
Vía de fuga (+/- 5%)	520 mm
Resistencia a la torsión	78 Nm
Carga de corta duración definida (SSL)	230 Nm
Resistencia a la tracción	1400 N
Temperatura ambiente (T_A )	-40 °C ... +55 °C
Altura de empleo	hasta 1000 m encima del nivel del mar
Frecuencia de la red (f_N )	16-62 Hz
Material del envolvente	envolvente de silicona resistente a altas temperaturas
Color	pardo rojo, RAL 3013
Armaduras	bornas de conexión, tornillos y tuercas de acero inoxidable
Apriete del cable de conexión	hasta Ø16 mm
Normas de ensayo	IEC 60099-4

Product 990109 was added to Notepad.

Go to Notepad

Product 990109 was added to the cart.

Go to Web-Shop

Part No. 990110 DMI 30 10 1 N

GTIN 4013364102859, Customs tariff No. (EU): 85354000, Gross weight: 2.10 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Descargador de media tensión DEHNmid 30 10 1 N
DEHNmid 30 10 1 N
Descargador de media tensión
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 30 kV
Tensión de servicio: Uc = 24,0 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de exterior (N)
Línea de fuga: 530 mm
Envolvente de silicona resistente a altas temperaturas: altura = 254 mm; RAL 3013

Producto DEHN
Tipo: DMI 30 10 1 N
art. no.: 990110
o equivalente

Certificates

Technical data

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tensión de dimensionamiento AC (U_r )	30 kV
Tensión de servicio (MCOV) AC (U_c )	24,0 kV
Altura (h)	254 mm
Vía de fuga (+/- 5%)	530 mm

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs)	100 kA
Capacidad de sobrecarga	20 kA
Clase de descarga de conductor (1)	1 (2,8 kJ/kV_Ur)
Corriente de choque de rayo rectangular (1)	250 A / 2000 µs
Tensión de dimensionamiento AC (U_r )	30 kV
Tensión de servicio (MCOV) AC (U_c )	24,0 kV
Sobretensión temporal TOV a 1 seg (U_1s )	34,5 kV
Sobretensión temporal TOV a 10 seg (U_10s )	32,7 kV
Tensión residual a 10 kA (1/2 µs) (û_res )	85,6 kV
Tensión residual a 5 kA (8/20 µs) (û_res )	74,4 kV
Tensión residual a 10 kA (8/20 µs) (û_res )	80,0 kV
Tensión residual a 20 kA (8/20 µs) (û_res )	88,8 kV
Tensión residual a 40 kA (8/20 µs) (û_res )	100,0 kV
Tensión residual a 125 A (40/100 µs) (û_res )	58,4 kV
Tensión residual a 250 A (40/100 µs) (û_res )	60,2 kV
Tensión residual a 500 A (40/100 µs) (û_res )	62,4 kV
Tensión residual a 1000 A (40/100 µs) (û_res )	64,8 kV
Tensión residual a 2000 A (40/100 µs) (û_res )	68,0 kV
Aislamiento exterior / Tensión alterna soportable nominal (en seco) (U_PFWL )	94 kV
Aislamiento exterior / Tensión alterna soportable nominal (en condiciones de humedad) (U_PFWL )	62 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	136 kV
Altura (h)	254 mm
Cantidad de pantallas	4
Vía de fuga (+/- 5%)	530 mm
Resistencia a la torsión	78 Nm
Carga de corta duración definida (SSL)	230 Nm
Resistencia a la tracción	1400 N
Temperatura ambiente (T_A )	-40 °C ... +55 °C
Altura de empleo	hasta 1000 m encima del nivel del mar
Frecuencia de la red (f_N )	16-62 Hz
Material del envolvente	envolvente de silicona resistente a altas temperaturas
Color	pardo rojo, RAL 3013
Armaduras	bornas de conexión, tornillos y tuercas de acero inoxidable
Apriete del cable de conexión	hasta Ø16 mm
Normas de ensayo	IEC 60099-4

Product 990110 was added to Notepad.

Go to Notepad

Product 990110 was added to the cart.

Go to Web-Shop

Part No. 990111 DMI 31 10 1 N

GTIN 4013364102866, Customs tariff No. (EU): 85354000, Gross weight: 2.20 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Descargador de media tensión DEHNmid 31 10 1 N
DEHNmid 31 10 1 N
Descargador de media tensión
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 31 kV
Tensión de servicio: Uc = 25,0 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de exterior (N)
Línea de fuga: 625 mm
Envolvente de silicona resistente a altas temperaturas: altura = 274 mm; RAL 3013

Producto DEHN
Tipo: DMI 31 10 1 N
art. no.: 990111
o equivalente

Certificates

Technical data

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tensión de dimensionamiento AC (U_r )	31 kV
Tensión de servicio (MCOV) AC (U_c )	25,0 kV
Altura (h)	274 mm
Vía de fuga (+/- 5%)	625 mm

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs)	100 kA
Capacidad de sobrecarga	20 kA
Clase de descarga de conductor (1)	1 (2,8 kJ/kV_Ur)
Corriente de choque de rayo rectangular (1)	250 A / 2000 µs
Tensión de dimensionamiento AC (U_r )	31 kV
Tensión de servicio (MCOV) AC (U_c )	25,0 kV
Sobretensión temporal TOV a 1 seg (U_1s )	35,7 kV
Sobretensión temporal TOV a 10 seg (U_10s )	33,8 kV
Tensión residual a 10 kA (1/2 µs) (û_res )	91,0 kV
Tensión residual a 5 kA (8/20 µs) (û_res )	79,1 kV
Tensión residual a 10 kA (8/20 µs) (û_res )	85,0 kV
Tensión residual a 20 kA (8/20 µs) (û_res )	94,4 kV
Tensión residual a 40 kA (8/20 µs) (û_res )	106,3 kV
Tensión residual a 125 A (40/100 µs) (û_res )	62,1 kV
Tensión residual a 250 A (40/100 µs) (û_res )	64,0 kV
Tensión residual a 500 A (40/100 µs) (û_res )	66,3 kV
Tensión residual a 1000 A (40/100 µs) (û_res )	68,9 kV
Tensión residual a 2000 A (40/100 µs) (û_res )	72,3 kV
Aislamiento exterior / Tensión alterna soportable nominal (en seco) (U_PFWL )	100 kV
Aislamiento exterior / Tensión alterna soportable nominal (en condiciones de humedad) (U_PFWL )	66 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	146 kV
Altura (h)	274 mm
Cantidad de pantallas	5
Vía de fuga (+/- 5%)	625 mm
Resistencia a la torsión	78 Nm
Carga de corta duración definida (SSL)	230 Nm
Resistencia a la tracción	1400 N
Temperatura ambiente (T_A )	-40 °C ... +55 °C
Altura de empleo	hasta 1000 m encima del nivel del mar
Frecuencia de la red (f_N )	16-62 Hz
Material del envolvente	envolvente de silicona resistente a altas temperaturas
Color	pardo rojo, RAL 3013
Armaduras	bornas de conexión, tornillos y tuercas de acero inoxidable
Apriete del cable de conexión	hasta Ø16 mm
Normas de ensayo	IEC 60099-4

Product 990111 was added to Notepad.

Go to Notepad

Product 990111 was added to the cart.

Go to Web-Shop

Part No. 990112 DMI 33 10 1 N

GTIN 4013364102873, Customs tariff No. (EU): 85354000, Gross weight: 2.40 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Descargador de media tensión DEHNmid 33 10 1 N
DEHNmid 33 10 1 N
Descargador de media tensión
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 33 kV
Tensión de servicio: Uc = 26,4 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de exterior (N)
Línea de fuga: 625 mm
Envolvente de silicona resistente a altas temperaturas: altura = 274 mm; RAL 3013

Producto DEHN
Tipo: DMI 33 10 1 N
art. no.: 990112
o equivalente

Certificates

Technical data

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tensión de dimensionamiento AC (U_r )	33 kV
Tensión de servicio (MCOV) AC (U_c )	26,4 kV
Altura (h)	274 mm
Vía de fuga (+/- 5%)	625 mm

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs)	100 kA
Capacidad de sobrecarga	20 kA
Clase de descarga de conductor (1)	1 (2,8 kJ/kV_Ur)
Corriente de choque de rayo rectangular (1)	250 A / 2000 µs
Tensión de dimensionamiento AC (U_r )	33 kV
Tensión de servicio (MCOV) AC (U_c )	26,4 kV
Sobretensión temporal TOV a 1 seg (U_1s )	38,0 kV
Sobretensión temporal TOV a 10 seg (U_10s )	36,0 kV
Tensión residual a 10 kA (1/2 µs) (û_res )	94,2 kV
Tensión residual a 5 kA (8/20 µs) (û_res )	81,8 kV
Tensión residual a 10 kA (8/20 µs) (û_res )	88,0 kV
Tensión residual a 20 kA (8/20 µs) (û_res )	97,7 kV
Tensión residual a 40 kA (8/20 µs) (û_res )	110,0 kV
Tensión residual a 125 A (40/100 µs) (û_res )	64,2 kV
Tensión residual a 250 A (40/100 µs) (û_res )	66,3 kV
Tensión residual a 500 A (40/100 µs) (û_res )	68,6 kV
Tensión residual a 1000 A (40/100 µs) (û_res )	71,3 kV
Tensión residual a 2000 A (40/100 µs) (û_res )	74,8 kV
Aislamiento exterior / Tensión alterna soportable nominal (en seco) (U_PFWL )	100 kV
Aislamiento exterior / Tensión alterna soportable nominal (en condiciones de humedad) (U_PFWL )	66 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	146 kV
Altura (h)	274 mm
Cantidad de pantallas	5
Vía de fuga (+/- 5%)	625 mm
Resistencia a la torsión	78 Nm
Carga de corta duración definida (SSL)	230 Nm
Resistencia a la tracción	1400 N
Temperatura ambiente (T_A )	-40 °C ... +55 °C
Altura de empleo	hasta 1000 m encima del nivel del mar
Frecuencia de la red (f_N )	16-62 Hz
Material del envolvente	envolvente de silicona resistente a altas temperaturas
Color	pardo rojo, RAL 3013
Armaduras	bornas de conexión, tornillos y tuercas de acero inoxidable
Apriete del cable de conexión	hasta Ø16 mm
Normas de ensayo	IEC 60099-4

Product 990112 was added to Notepad.

Go to Notepad

Product 990112 was added to the cart.

Go to Web-Shop

Part No. 990113 DMI 36 10 1 N

GTIN 4013364102880, Customs tariff No. (EU): 85354000, Gross weight: 3.00 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Descargador de media tensión DEHNmid 36 10 1 N
DEHNmid 36 10 1 N
Descargador de media tensión
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 36 kV
Tensión de servicio: Uc = 28,8 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de exterior (N)
Línea de fuga: 788 mm
Envolvente de silicona resistente a altas temperaturas: altura = 362 mm; RAL 3013

Producto DEHN
Tipo: DMI 36 10 1 N
art. no.: 990113
o equivalente

Certificates

Technical data

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tensión de dimensionamiento AC (U_r )	36 kV
Tensión de servicio (MCOV) AC (U_c )	28,8 kV
Altura (h)	362 mm
Vía de fuga (+/- 5%)	788 mm

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs)	100 kA
Capacidad de sobrecarga	20 kA
Clase de descarga de conductor (1)	1 (2,8 kJ/kV_Ur)
Corriente de choque de rayo rectangular (1)	250 A / 2000 µs
Tensión de dimensionamiento AC (U_r )	36 kV
Tensión de servicio (MCOV) AC (U_c )	28,8 kV
Sobretensión temporal TOV a 1 seg (U_1s )	41,4 kV
Sobretensión temporal TOV a 10 seg (U_10s )	39,2 kV
Tensión residual a 10 kA (1/2 µs) (û_res )	104,9 kV
Tensión residual a 5 kA (8/20 µs) (û_res )	91,1 kV
Tensión residual a 10 kA (8/20 µs) (û_res )	98,0 kV
Tensión residual a 20 kA (8/20 µs) (û_res )	108,8 kV
Tensión residual a 40 kA (8/20 µs) (û_res )	122,5 kV
Tensión residual a 125 A (40/100 µs) (û_res )	71,5 kV
Tensión residual a 250 A (40/100 µs) (û_res )	73,8 kV
Tensión residual a 500 A (40/100 µs) (û_res )	76,4 kV
Tensión residual a 1000 A (40/100 µs) (û_res )	79,4 kV
Tensión residual a 2000 A (40/100 µs) (û_res )	83,3 kV
Aislamiento exterior / Tensión alterna soportable nominal (en seco) (U_PFWL )	126 kV
Aislamiento exterior / Tensión alterna soportable nominal (en condiciones de humedad) (U_PFWL )	84 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	184 kV
Altura (h)	362 mm
Cantidad de pantallas	6
Vía de fuga (+/- 5%)	788 mm
Resistencia a la torsión	78 Nm
Carga de corta duración definida (SSL)	230 Nm
Resistencia a la tracción	1400 N
Temperatura ambiente (T_A )	-40 °C ... +55 °C
Altura de empleo	hasta 1000 m encima del nivel del mar
Frecuencia de la red (f_N )	16-62 Hz
Material del envolvente	envolvente de silicona resistente a altas temperaturas
Color	pardo rojo, RAL 3013
Armaduras	bornas de conexión, tornillos y tuercas de acero inoxidable
Apriete del cable de conexión	hasta Ø16 mm
Normas de ensayo	IEC 60099-4

Product 990113 was added to Notepad.

Go to Notepad

Product 990113 was added to the cart.

Go to Web-Shop

Part No. 990114 DMI 39 10 1 N

GTIN 4013364102897, Customs tariff No. (EU): 85354000, Gross weight: 3.20 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Descargador de media tensión DEHNmid 39 10 1 N
DEHNmid 39 10 1 N
Descargador de media tensión
para la protección de transformadores,
instalaciones de conmutación y líneas de transmisión
contra las sobretensiones atmosféricas
y causadas por conmutación según la IEC 99-4 / EN 60099-4
Envolvente de silicona hidrófobo y resistente a altas temperaturas
Tejido de fibra de vidrio unido con resina epoxi
Alta resistencia a la flexión
Comportamiento a prueba de rotura
en caso de sobrecargas
Tensión asignada: Ur = 39 kV
Tensión de servicio: Uc = 31,2 kV
Corriente de choque de rayo nominal: In = 10 kA (8/20)
Clase de descarga: 1
Frequencia de la red: (15...62) Hz
Temperatura ambiente: (-40...+55) °C
Versión: Instalaciones de exterior (N)
Línea de fuga: 885 mm
Envolvente de silicona resistente a altas temperaturas: altura = 384 mm; RAL 3013

Producto DEHN
Tipo: DMI 39 10 1 N
art. no.: 990114
o equivalente

Certificates

Technical data

DEHNmid

Details

DMI L

Part No. 990001 DMI 3 10 1 L

Product 990001 was added to Notepad.

Product 990001 was added to the cart.

Part No. 990002 DMI 6 10 1 L

Product 990002 was added to Notepad.

Product 990002 was added to the cart.

Part No. 990003 DMI 9 10 1 L

Product 990003 was added to Notepad.

Product 990003 was added to the cart.

Part No. 990004 DMI 12 10 1 L

You are not authorized to download 990004.stp

You are not authorized to download 990004.igs

You are not authorized to download 990004.jt

You are not authorized to download 990004.dwg

You are not authorized to download 990001m_D.dxf

Product 990004 was added to Notepad.

Product 990004 was added to the cart.

Part No. 990005 DMI 15 10 1 L

Product 990005 was added to Notepad.

Product 990005 was added to the cart.

Part No. 990006 DMI 18 10 1 L

Product 990006 was added to Notepad.

Product 990006 was added to the cart.

Part No. 990007 DMI 21 10 1 L

Product 990007 was added to Notepad.

Product 990007 was added to the cart.

Part No. 990008 DMI 24 10 1 L

Product 990008 was added to Notepad.

Product 990008 was added to the cart.

Part No. 990009 DMI 27 10 1 L

Product 990009 was added to Notepad.

Product 990009 was added to the cart.

Part No. 990011 DMI 31 10 1 L

Product 990011 was added to Notepad.

Product 990011 was added to the cart.

Part No. 990012 DMI 33 10 1 L

Product 990012 was added to Notepad.

Product 990012 was added to the cart.

Part No. 990013 DMI 36 10 1 L

Product 990013 was added to Notepad.

Product 990013 was added to the cart.

Part No. 990014 DMI 39 10 1 L

Product 990014 was added to Notepad.

Product 990014 was added to the cart.

Part No. 990015 DMI 42 10 1 L

Product 990015 was added to Notepad.

Product 990015 was added to the cart.

Part No. 990016 DMI 45 10 1 L

Product 990016 was added to Notepad.

Product 990016 was added to the cart.

Part No. 990017 DMI 48 10 1 L

Product 990017 was added to Notepad.

Product 990017 was added to the cart.

Part No. 990018 DMI 51 10 1 L

Product 990018 was added to Notepad.

Product 990018 was added to the cart.

DMI N

Part No. 990101 DMI 3 10 1 N

You are not authorized to download 990101.stp

You are not authorized to download 990101.igs

You are not authorized to download 990101.jt

You are not authorized to download 990101.dwg

Product 990101 was added to Notepad.

Product 990101 was added to the cart.

Part No. 990102 DMI 6 10 1 N

You are not authorized to download 990102.stp

You are not authorized to download 990102.igs

You are not authorized to download 990102.jt

You are not authorized to download 990102.dwg

Product 990102 was added to Notepad.

Product 990102 was added to the cart.

Part No. 990103 DMI 9 10 1 N

You are not authorized to download 990103.stp

You are not authorized to download 990103.igs

You are not authorized to download 990103.jt

You are not authorized to download 990103.dwg

Product 990103 was added to Notepad.
