Part No. 971121 DSE M 1 60

GTIN 4013364138582, Customs tariff No. (EU): 85363090, Gross weight: 300.00 g, PU: 1.00 unidad(es)

Images

Additional information

CAD files

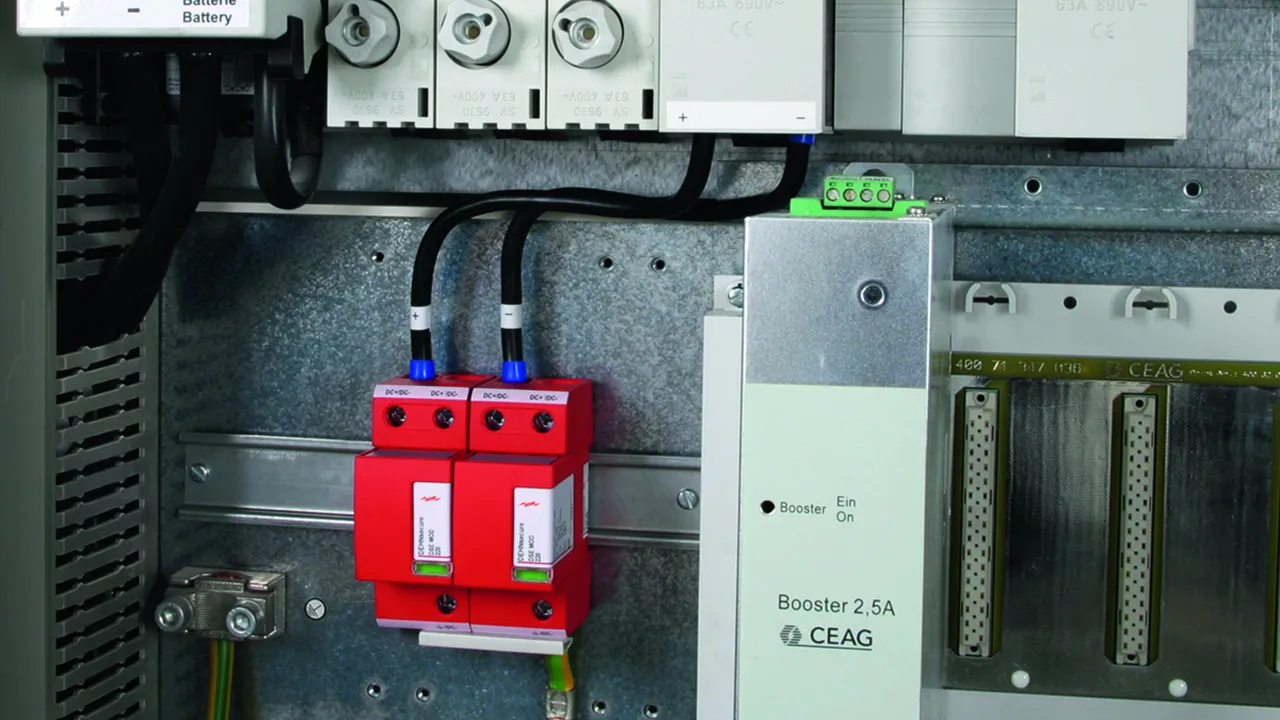

Descargador de corrientes de rayo coordinado DEHNsecure M 1 60
Descargador de corrientes de rayo coordinado, 1 polo, modular, enchufable
para las aplicaciones de corriente continua, ancho 2 móds.
Descargador Tipo 1 según la EN 61643-11
Tecnología de vías de chispas idónea
especialmente para su empleo en circuitos DC
Indicación de fallo
Máx. tensión de servicio: 60 V dc
Nivel de protección: <= 1,5 kV
Corriente de choque de rayo (10/350): 25 kA
Resistencia a cortocircuito: 25 kA
Coordinación energética según la DIN EN 62305-4
Descargador de la línea de productos Red/Line

Producto DEHN
Tipo: DSE M 1 60
art. no.: 971121
o equivalente

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 / Clase I
Máxima tensión permisible de servicio DC (U_C )	60 V
Corriente de impulso de rayo (10/350 µs) (I_imp )	25 kA
Nivel de protección (U_P )	≤ 1,5 kV
Fusible previo máx.	250 A gG
Certificaciones	UL
Datos técnicos adicionales:	Aplicación en alumbrado de emergencia

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 / Clase I
Máxima tensión permisible de servicio DC (U_C )	60 V
Corriente de impulso de rayo (10/350 µs) (I_imp )	25 kA
Energía específica (W/R)	156,25 kJ/Ω
Nivel de protección (U_P )	≤ 1,5 kV
Coordinado directamente con DEHNguard	DG SE DC 60 (ref. 972 110)
Tiempo de respuesta (t_A )	≤ 100 ns
Resistencia a cortocircuito con fusible previo máx. DC (I_SCCR )	25 kA
Fusible previo máx.	250 A gG
Fusibles previos máx. (DC+/DC- -> DC+'/DC-')	125 A gG
Margen de temperatura de servicio (conexión paralelo) (T_UP )	-40 °C ... +80 °C
Margen de temperatura de servicio (conexión serie) (T_US )	-40 °C ... +60 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (DC+/DC-, DC+'/DC-', 9/DC-) (mín.)	10 mm² rídido / flexible
Sección de conexión (DC+/DC-, 9/DC-) (máx.)	50 mm² rígido / 35 mm² flexible
Sección de conexión (DC+'/DC-') (máx.)	35 mm² rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, rojo, UL 94 V-0
Lugar de instalación	interior
Grado de protección	IP 20
Dimensiones	2 módulo (s), DIN 43880
Certificaciones	UL
Datos técnicos adicionales:	Aplicación en alumbrado de emergencia
– Posibilidad de funcionamiento con CC y CA	no

Product 971121 was added to Notepad.

Go to Notepad

Product 971121 was added to the cart.

Go to Web-Shop

Part No. 971120 DSE M 1 220

GTIN 4013364133631, Customs tariff No. (EU): 85363090, Gross weight: 268.20 g, PU: 1.00 unidad(es)

Images

Additional information

CAD files

Descargador de corrientes de rayo coordinado DEHNsecure M 1 220
Descargador de corrientes de rayo coordinado, 1 polo, modular, enchufable
para las aplicaciones de corriente continua, ancho 2 móds.
Descargador Tipo 1 según la EN 61643-11
Tecnología de vías de chispas idónea
especialmente para su empleo en circuitos DC
Indicación de fallo
Máx. tensión de servicio: 220 V dc
Nivel de protección: <= 2,5 kV
Corriente de choque de rayo (10/350): 25 kA
Resistencia a cortocircuito: 25 kA
Coordinación energética según la DIN EN 62305-4
Descargador de la línea de productos Red/Line

Producto DEHN
Tipo: DSE M 1 220
art. no.: 971120
o equivalente

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 / Clase I
Máxima tensión permisible de servicio DC (U_C )	220 V
Corriente de impulso de rayo (10/350 µs) (I_imp )	25 kA
Nivel de protección (U_P )	≤ 2,5 kV
Fusible previo máx.	250 A gG
Datos técnicos adicionales:	Aplicación en alumbrado de emergencia

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 / Clase I
Máxima tensión permisible de servicio DC (U_C )	220 V
Corriente de impulso de rayo (10/350 µs) (I_imp )	25 kA
Energía específica (W/R)	156,25 kJ/Ω
Nivel de protección (U_P )	≤ 2,5 kV
Coordinado directamente con DEHNguard (longitud de cable ≥ 1 m)	DG SE DC 550 (ref. 972 130)
Tiempo de respuesta (t_A )	≤ 100 ns
Resistencia a cortocircuito con fusible previo máx. DC (I_SCCR )	25 kA
Fusible previo máx.	250 A gG
Fusibles previos máx. (DC+/DC- -> DC+'/DC-')	125 A gG
Margen de temperatura de servicio (conexión paralelo) (T_UP )	-40 °C ... +80 °C
Margen de temperatura de servicio (conexión serie) (T_US )	-40 °C ... +60 °C
Indicación de servicio	verde / roja
Número de puertos	1
Sección de conexión (DC+/DC-, DC+'/DC-', 9/DC-) (mín.)	10 mm² rígido / flexible
Sección de conexión (DC+/DC-, 9/DC-) (máx.)	50 mm² rígido / 35 mm² flexible
Sección de conexión (DC+'/DC-') (máx.)	35 mm² rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, rojo, UL 94 V-0
Lugar de instalación	interior
Grado de protección	IP 20
Dimensiones	2 módulo (s), DIN 43880
Datos técnicos adicionales:	Aplicación en alumbrado de emergencia
– Posibilidad de funcionamiento con CC y CA	no

Product 971120 was added to Notepad.

Go to Notepad

Product 971120 was added to the cart.

Go to Web-Shop

Part No. 971122 DSE M 1 242

GTIN 4013364144477, Customs tariff No. (EU): 85363090, Gross weight: 273.70 g, PU: 1.00 unidad(es)

Images

Additional information

CAD files

Descargador de corrientes de rayo coordinado DEHNsecure M 1 242
Descargador de corrientes de rayo coordinado, 1 polo, modular, enchufable
para las aplicaciones de corriente continua, ancho 2 móds.
Descargador Tipo 1 según la EN 61643-11
Tecnología de vías de chispas idónea
especialmente para su empleo en circuitos DC
Indicación de fallo
Máx. tensión de servicio: 242 V dc
Nivel de protección: <= 2,5 kV
Corriente de choque de rayo (10/350): 25 kA
Resistencia a cortocircuito: 25 kA
Coordinación energética según la DIN EN 62305-4
Descargador de la línea de productos Red/Line

Producto DEHN
Tipo: DSE M 1 242
art. no.: 971122
o equivalente

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 / Clase I
Máxima tensión permisible de servicio DC (U_C )	242 V
Corriente de impulso de rayo (10/350 µs) (I_imp )	25 kA
Nivel de protección (U_P )	≤ 2,5 kV
Fusible previo máx.	250 A gG
Datos técnicos adicionales:	Aplicación en alumbrado de emergencia
– Máxima tensión permisible de servicio CA (U_C )	255 V

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 / Clase I
Máxima tensión permisible de servicio DC (U_C )	242 V
Corriente de impulso de rayo (10/350 µs) (I_imp )	25 kA
Energía específica (W/R)	156,25 kJ/Ω
Nivel de protección (U_P )	≤ 2,5 kV
Coordinado directamente con DEHNguard (longitud de cable ≥ 1 m)	DG SE DC 550 (ref. 972 130)
Tiempo de respuesta (t_A )	≤ 100 ns
Resistencia a cortocircuito con fusible previo máx. DC (I_SCCR )	25 kA
Fusible previo máx.	250 A gG
Fusibles previos máx. (DC+/DC- -> DC+'/DC-')	125 A gG
Margen de temperatura de servicio (conexión paralelo) (T_UP )	-40 °C ... +80 °C
Margen de temperatura de servicio (conexión serie) (T_US )	-40 °C ... +60 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (DC+/DC-, DC+'/DC-', 9/DC-) (mín.)	10 mm² rígido / flexible
Sección de conexión (DC+/DC-, 9/DC-) (máx.)	50 mm² rígido / 35 mm² flexible
Sección de conexión (DC+'/DC-') (máx.)	35 mm² rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, rojo, UL 94 V-0
Lugar de instalación	interior
Grado de protección	IP 20
Dimensiones	2 módulo (s), DIN 43880
Datos técnicos adicionales:	Aplicación en alumbrado de emergencia
– Posibilidad de funcionamiento con CC y CA	sí
– Máxima tensión permisible de servicio CA (U_C )	255 V

Product 971122 was added to Notepad.

Go to Notepad

Product 971122 was added to the cart.

Go to Web-Shop

Part No. 971126 DSE M 1 60 FM

GTIN 4013364138599, Customs tariff No. (EU): 85363090, Gross weight: 304.00 g, PU: 1.00 unidad(es)

Images

Additional information

CAD files

Descargador de corrientes de rayo coordinado DEHNsecure M 1 60 FM
Descargador de corrientes de rayo coordinado, 1 polo, modular, enchufable
para las aplicaciones de corriente continua, ancho 2 móds.
con contacto de señalización a distancia
Descargador Tipo 1 según la EN 61643-11
Tecnología de vías de chispas idónea
especialmente para su empleo en circuitos DC
Máx. tensión de servicio: 60 V dc
Nivel de protección: <= 1,5 kV
Corriente de choque de rayo (10/350): 25 kA
Resistencia a cortocircuito: 25 kA
Coordinación energética según la DIN EN 62305-4
Descargador de la línea de productos Red/Line

Producto DEHN
Tipo: DSE M 1 60 FM
art. no.: 971126
o equivalente

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 / Clase I
Máxima tensión permisible de servicio DC (U_C )	60 V
Corriente de impulso de rayo (10/350 µs) (I_imp )	25 kA
Nivel de protección (U_P )	≤ 1,5 kV
Fusible previo máx.	250 A gG
Certificaciones	UL
Contactos FM / Forma de los contactos	contacto libre de potencial
Datos técnicos adicionales:	Aplicación en alumbrado de emergencia

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 / Clase I
Máxima tensión permisible de servicio DC (U_C )	60 V
Corriente de impulso de rayo (10/350 µs) (I_imp )	25 kA
Energía específica (W/R)	156,25 kJ/Ω
Corriente nominal de descarga (8/20 µs) (I_n )	25 kA
Nivel de protección (U_P )	≤ 1,5 kV
Coordinado directamente con DEHNguard	DG SE DC 60 FM (ref. 972 115)
Tiempo de respuesta (t_A )	≤ 100 ns
Resistencia a cortocircuito con fusible previo máx. DC (I_SCCR )	25 kA
Fusible previo máx.	250 A gG
Fusibles previos máx. (DC+/DC- -> DC+'/DC-')	125 A gG
Margen de temperatura de servicio (conexión paralelo) (T_UP )	-40 °C ... +80 °C
Margen de temperatura de servicio (conexión serie) (T_US )	-40 °C ... +60 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (DC+/DC-, DC+'/DC-', 9/DC-) (mín.)	10 mm² rígido / flexible
Sección de conexión (DC+/DC-, 9/DC-) (máx.)	50 mm² rígido / 35 mm² flexible
Sección de conexión (DC+'/DC-') (máx.)	35 mm² rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, rojo, UL 94 V-0
Lugar de instalación	interior
Grado de protección	IP 20
Dimensiones	2 módulo (s), DIN 43880
Certificaciones	UL
Contactos FM / Forma de los contactos	contacto libre de potencial
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para borna FM	máx. 1,5 mm² rígido / flexible
Datos técnicos adicionales:	Aplicación en alumbrado de emergencia
– Posibilidad de funcionamiento con CC y CA	no

Product 971126 was added to Notepad.

Go to Notepad

Product 971126 was added to the cart.

Go to Web-Shop

Part No. 971125 DSE M 1 220 FM

GTIN 4013364133648, Customs tariff No. (EU): 85363090, Gross weight: 241.90 g, PU: 1.00 unidad(es)

Images

Additional information

CAD files

Descargador de corrientes de rayo coordinado DEHNsecure M 1 220 FM
Descargador de corrientes de rayo coordinado, 1 polo, modular, enchufable
para las aplicaciones de corriente continua, ancho 2 móds.
con contacto de señalización a distancia
Descargador Tipo 1 según la EN 61643-11
Tecnología de vías de chispas idónea
especialmente para su empleo en circuitos DC
Máx. tensión de servicio: 220 V dc
Nivel de protección: <= 2,5 kV
Corriente de choque de rayo (10/350): 25 kA
Resistencia a cortocircuito: 25 kA
Coordinación energética según la DIN EN 62305-4
Descargador de la línea de productos Red/Line

Producto DEHN
Tipo: DSE M 1 220 FM
art. no.: 971125
o equivalente

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 / Clase I
Máxima tensión permisible de servicio DC (U_C )	220 V
Corriente de impulso de rayo (10/350 µs) (I_imp )	25 kA
Nivel de protección (U_P )	≤ 2,5 kV
Fusible previo máx.	250 A gG
Contactos FM / Forma de los contactos	contacto libre de potencial
Datos técnicos adicionales:	Aplicación en alumbrado de emergencia

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 / Clase I
Máxima tensión permisible de servicio DC (U_C )	220 V
Corriente de impulso de rayo (10/350 µs) (I_imp )	25 kA
Energía específica (W/R)	156,25 kJ/Ω
Nivel de protección (U_P )	≤ 2,5 kV
Coordinado directamente con DEHNguard (longitud de cable ≥ 1 m)	DG SE DC 500 FM (ref. 972 135)
Tiempo de respuesta (t_A )	≤ 100 ns
Resistencia a cortocircuito con fusible previo máx. DC (I_SCCR )	25 kA
Fusible previo máx.	250 A gG
Fusibles previos máx. (DC+/DC- -> DC+'/DC-')	125 A gG
Margen de temperatura de servicio (conexión paralelo) (T_UP )	-40 °C ... +80 °C
Margen de temperatura de servicio (conexión serie) (T_US )	-40 °C ... +60 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (DC+/DC-, DC+'/DC-', 9/DC-) (mín.)	10 mm² rígido / flexible
Sección de conexión (DC+/DC-, 9/DC-) (máx.)	50 mm² rígido / 35 mm² flexible
Sección de conexión (DC+'/DC-') (máx.)	35 mm² rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, rojo, UL 94 V-0
Lugar de instalación	interior
Grado de protección	IP 20
Dimensiones	2 módulo (s), DIN 43880
Contactos FM / Forma de los contactos	contacto libre de potencial
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para borna FM	máx. 1,5 mm² rígido / flexible
Datos técnicos adicionales:	Aplicación en alumbrado de emergencia
– Posibilidad de funcionamiento con CC y CA	no

Product 971125 was added to Notepad.

Go to Notepad

Product 971125 was added to the cart.

Go to Web-Shop

Part No. 971127 DSE M 1 242 FM

GTIN 4013364144484, Customs tariff No. (EU): 85363090, Gross weight: 269.50 g, PU: 1.00 unidad(es)

Images

Additional information

CAD files

Descargador de corrientes de rayo coordinado DEHNsecure M 1 242 FM
Descargador de corrientes de rayo coordinado, 1 polo, modular, enchufable
para las aplicaciones de corriente continua, ancho 2 móds.
con contacto de señalización a distancia
Descargador Tipo 1 según la EN 61643-11
Tecnología de vías de chispas idónea
especialmente para su empleo en circuitos DC
Máx. tensión de servicio: 242 V dc
Nivel de protección: <= 2,5 kV
Corriente de choque de rayo (10/350): 25 kA
Resistencia a cortocircuito: 25 kA
Coordinación energética según la DIN EN 62305-4
Descargador de la línea de productos Red/Line

Producto DEHN
Tipo: DSE M 1 242 FM
art. no.: 971127
o equivalente

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 / Clase I
Máxima tensión permisible de servicio DC (U_C )	242 V
Corriente de impulso de rayo (10/350 µs) (I_imp )	25 kA
Nivel de protección (U_P )	≤ 2,5 kV
Fusible previo máx.	250 A gG
Contactos FM / Forma de los contactos	contacto libre de potencial
Datos técnicos adicionales:	Aplicación en alumbrado de emergencia
– Máxima tensión permisible de servicio CA (U_C )	255 V

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 / Clase I
Máxima tensión permisible de servicio DC (U_C )	242 V
Corriente de impulso de rayo (10/350 µs) (I_imp )	25 kA
Energía específica (W/R)	156,25 kJ/Ω
Nivel de protección (U_P )	≤ 2,5 kV
Coordinado directamente con DEHNguard (longitud de cable ≥ 1 m)	DG SE DC 500 FM (ref. 972 135)
Tiempo de respuesta (t_A )	≤ 100 ns
Resistencia a cortocircuito con fusible previo máx. DC (I_SCCR )	25 kA
Fusible previo máx.	250 A gG
Fusibles previos máx. (DC+/DC- -> DC+'/DC-')	125 A gG
Margen de temperatura de servicio (conexión paralelo) (T_UP )	-40 °C ... +80 °C
Margen de temperatura de servicio (conexión serie) (T_US )	-40 °C ... +60 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (DC+/DC-, DC+'/DC-', 9/DC-) (mín.)	10 mm² rígido / flexible
Sección de conexión (DC+/DC-, 9/DC-) (máx.)	50 mm² rígido / 35 mm² flexible
Sección de conexión (DC+'/DC-') (máx.)	35 mm² rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, rojo, UL 94 V-0
Lugar de instalación	interior
Grado de protección	IP 20
Dimensiones	2 módulo (s), DIN 43880
Contactos FM / Forma de los contactos	contacto libre de potencial
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para borna FM	máx. 1,5 mm² rígido / flexible
Datos técnicos adicionales:	Aplicación en alumbrado de emergencia
– Posibilidad de funcionamiento con CC y CA	sí
– Máxima tensión permisible de servicio CA (U_C )	255 V

Product 971127 was added to Notepad.

Go to Notepad

Product 971127 was added to the cart.

Go to Web-Shop

Part No. 971221 DSE M 2P 60

GTIN 4013364138612, Customs tariff No. (EU): 85363090, Gross weight: 638.00 g, PU: 1.00 unidad(es)

Images

Additional information

CAD files

Descargador de corrientes de rayo coordinado DEHNsecure M 2P 60
Descargador de corrientes de rayo coordinado, 2 polos, modular, enchufable
para las aplicaciones de corriente continua, ancho 4 móds.
Descargador Tipo 1 según la EN 61643-11
Tecnología de vías de chispas idónea
especialmente para su empleo en circuitos DC
indicación de fallo
Máx. tensión de servicio: 60 V dc
Nivel de protección: <= 1,5 kV
Corriente de choque de rayo (10/350): 50 kA
Resistencia a cortocircuito: 25 kA
Coordinación energética según la DIN EN 62305-4
Descargador de la línea de productos Red/Line

Producto DEHN
Tipo: DSE M 2P 60
art. no.: 971221
o equivalente

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 / Clase I
Máxima tensión permisible de servicio DC (U_C )	60 V
Corriente de impulso de rayo (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (I_imp )	25 / 50 kA
Nivel de protección (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (U_P )	≤ 1,5 / ≤ 1,5 kV
Fusible previo máx.	250 A gG
Certificaciones	UL

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 / Clase I
Máxima tensión permisible de servicio DC (U_C )	60 V
Corriente de impulso de rayo (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (I_imp )	25 / 50 kA
Energía específica (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (W/R)	156,25 / 625,00 kJ/Ω
Coordinado directamente con DEHNguard	DG SE DC 60 (ref. 972 110)
Nivel de protección (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (U_P )	≤ 1,5 / ≤ 1,5 kV
Tiempo de respuesta (t_A )	≤ 100 ns
Resistencia a cortocircuito con fusible previo máx. DC (I_SCCR )	25 kA
Fusible previo máx.	250 A gG
Fusibles previos máx. (DC+/DC- -> DC+'/DC-')	125 A gG
Margen de temperatura de servicio (conexión paralelo) (T_UP )	-40 °C ... +80 °C
Margen de temperatura de servicio (conexión serie) (T_US )	-40 °C ... +60 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	10 mm² rígido / flexible
Sección de conexión (DC+/DC-, DC-/DC+, 9) (máx.)	50 mm² rígido / 35 mm² flexible
Sección de conexión (DC+´/DC-´, DC-´/DC+´) (máx.)	35 mm² rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm DIN según EN 60715
Material de la carcasa	termoplástico, rojo, UL 94 V-0
Lugar de instalación	interior
Grado de protección	IP 20
Dimensiones	4 módulo (s), DIN 43880
Certificaciones	UL

Product 971221 was added to Notepad.

Go to Notepad

Product 971221 was added to the cart.

Go to Web-Shop

Part No. 971226 DSE M 2P 60 FM

GTIN 4013364138629, Customs tariff No. (EU): 85363090, Gross weight: 675.00 g, PU: 1.00 unidad(es)

Images

Additional information

CAD files

Descargador de corrientes de rayo coordinado DEHNsecure M 2P 60 FM
Descargador de corrientes de rayo coordinado, 2 polos, modular, enchufable
para las aplicaciones de corriente continua, ancho 4 móds.
con contacto de señalización a distancia
Descargador Tipo 1 según la EN 61643-11
Tecnología de vías de chispas idónea
especialmente para su empleo en circuitos DC
indicación de fallo
Máx. tensión de servicio: 60 V dc
Nivel de protección: <= 1,5 kV
Corriente de choque de rayo (10/350): 50 kA
Resistencia a cortocircuito: 25 kA
Coordinación energética según la DIN EN 62305-4
Descargador de la línea de productos Red/Line

Producto DEHN
Tipo: DSE M 2P 60 FM
art. no.: 971226
o equivalente

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 / Clase I
Máxima tensión permisible de servicio DC (U_C )	60 V
Corriente de impulso de rayo (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (I_imp )	25 / 50 kA
Nivel de protección (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (U_P )	≤ 1,5 / ≤ 1,5 kV
Fusible previo máx.	250 A gG
Certificaciones	UL
Contactos FM / Forma de los contactos	contacto libre de potencial

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 / Clase I
Máxima tensión permisible de servicio DC (U_C )	60 V
Corriente de impulso de rayo (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (I_imp )	25 / 50 kA
Energía específica (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (W/R)	156,25 / 625,00 kJ/Ω
Coordinado directamente con DEHNguard	DG SE DC 60 FM (ref. 972 115)
Nivel de protección (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (U_P )	≤ 1,5 / ≤ 1,5 kV
Tiempo de respuesta (t_A )	≤ 100 ns
Resistencia a cortocircuito con fusible previo máx. DC (I_SCCR )	25 kA
Fusible previo máx.	250 A gG
Fusibles previos máx. (DC+/DC- -> DC+'/DC-')	125 A gG
Margen de temperatura de servicio (conexión paralelo) (T_UP )	-40 °C ... +80 °C
Margen de temperatura de servicio (conexión serie) (T_US )	-40 °C ... +60 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	10 mm² rígido / flexible
Sección de conexión (DC+/DC-, DC-/DC+, 9) (máx.)	50 mm² rígido / 35 mm² flexible
Sección de conexión (DC+´/DC-´, DC-´/DC+´) (máx.)	35 mm² rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm DIN según EN 60715
Material de la carcasa	termoplástico, rojo, UL 94 V-0
Lugar de instalación	interior
Grado de protección	IP 20
Dimensiones	4 módulo (s), DIN 43880
Certificaciones	UL
Contactos FM / Forma de los contactos	contacto libre de potencial
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para borna FM	máx. 1,5 mm² rígido / flexible

Product 971226 was added to Notepad.

Go to Notepad

Product 971226 was added to the cart.

Go to Web-Shop

Results for products (0)

Results for content (0)

DEHNsecure modular

DEHNsecure M 1 ...

Part No. 971121 DSE M 1 60

Wave breaker function

Product 971121 was added to Notepad.

Product 971121 was added to the cart.

Part No. 971120 DSE M 1 220

Wave breaker function

Product 971120 was added to Notepad.

Product 971120 was added to the cart.

Part No. 971122 DSE M 1 242

Wave breaker function

Product 971122 was added to Notepad.

Product 971122 was added to the cart.

DEHNsecure M 1 ... FM

Part No. 971126 DSE M 1 60 FM

Wave breaker function

Product 971126 was added to Notepad.

Product 971126 was added to the cart.

Part No. 971125 DSE M 1 220 FM

Wave breaker function

Product 971125 was added to Notepad.

Product 971125 was added to the cart.

Part No. 971127 DSE M 1 242 FM

Wave breaker function

Product 971127 was added to Notepad.

Product 971127 was added to the cart.

DEHNsecure M 2P ... (FM)

Part No. 971221 DSE M 2P 60

Wave breaker function

Product 971221 was added to Notepad.

Product 971221 was added to the cart.

Part No. 971226 DSE M 2P 60 FM

Wave breaker function

Product 971226 was added to Notepad.

Product 971226 was added to the cart.

DEHNsecure modular

DEHNsecure M 1 ...

Part No. 971121 DSE M 1 60

You are not authorized to download 961110.stp

You are not authorized to download 961110.igs

You are not authorized to download 961110.jt

You are not authorized to download 961110.dwg

You are not authorized to download 971120m_E.dxf

You are not authorized to download DEHN.971121.wspak

You are not authorized to download DEHN.971121.edz

Wave breaker function

Product 971121 was added to Notepad.

Product 971121 was added to the cart.

Part No. 971120 DSE M 1 220

You are not authorized to download 961110.stp

You are not authorized to download 961110.igs

You are not authorized to download 961110.jt

You are not authorized to download 961110.dwg

You are not authorized to download 971120m_E.dxf

You are not authorized to download DEHN.971120.wspak

You are not authorized to download DEHN.971120.edz

Wave breaker function

Product 971120 was added to Notepad.

Product 971120 was added to the cart.

Part No. 971122 DSE M 1 242

You are not authorized to download 961110.stp

You are not authorized to download 961110.igs

You are not authorized to download 961110.jt

You are not authorized to download 961110.dwg

You are not authorized to download 971120m_E.dxf

You are not authorized to download DEHN.971122.wspak

You are not authorized to download DEHN.971122.edz

Wave breaker function

Product 971122 was added to Notepad.

Product 971122 was added to the cart.

DEHNsecure M 1 ... FM

Part No. 971126 DSE M 1 60 FM

You are not authorized to download 961115.stp

You are not authorized to download 961115.igs

You are not authorized to download 961115.jt

You are not authorized to download 961115.dwg

You are not authorized to download 971125m_E.dxf

You are not authorized to download DEHN.971126.wspak

You are not authorized to download DEHN.971126.edz

Wave breaker function

Product 971126 was added to Notepad.

Product 971126 was added to the cart.

Part No. 971125 DSE M 1 220 FM

You are not authorized to download 961115.stp

You are not authorized to download 961115.igs

You are not authorized to download 961115.jt

You are not authorized to download 961115.dwg

You are not authorized to download 971125m_E.dxf

You are not authorized to download DEHN.971125.wspak

You are not authorized to download DEHN.971125.edz

Wave breaker function

Product 971125 was added to Notepad.

Product 971125 was added to the cart.

Part No. 971127 DSE M 1 242 FM

You are not authorized to download 961115.stp

You are not authorized to download 961115.igs

You are not authorized to download 961115.jt

You are not authorized to download 961115.dwg

You are not authorized to download 971125m_E.dxf

You are not authorized to download DEHN.971127.wspak

You are not authorized to download DEHN.971127.edz

Wave breaker function

Product 971127 was added to Notepad.

Product 971127 was added to the cart.

DEHNsecure M 2P ... (FM)

Part No. 971221 DSE M 2P 60

You are not authorized to download 951200.stp

You are not authorized to download 951200.igs

You are not authorized to download 951200.jt

You are not authorized to download 951200.dwg

You are not authorized to download 971221m_E.dxf

You are not authorized to download DEHN.971221.wspak

You are not authorized to download DEHN.971221.edz

Wave breaker function

Product 971221 was added to Notepad.
