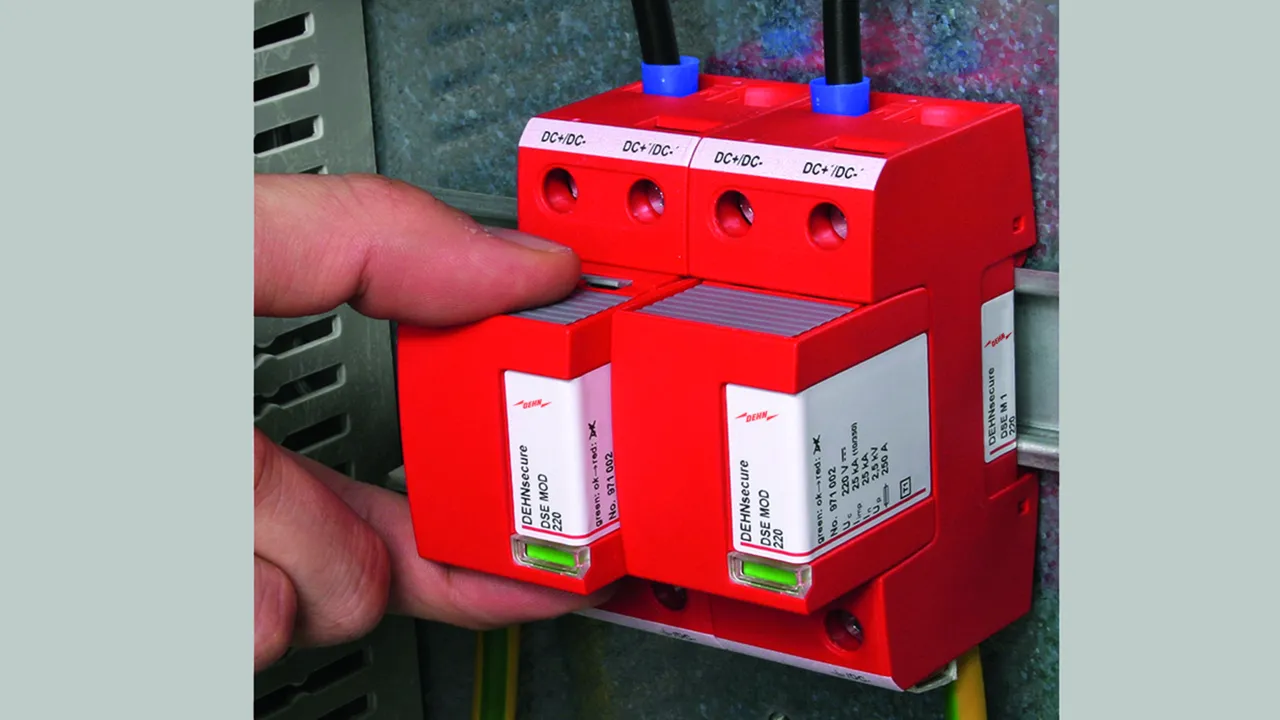

Módulo de protección para DEHNsecure modular

  • Tecnología de vía de chispas específicamente diseñada para uso en circuitos de corriente continua
  • Indicación servicio mediante señal verde/roja en la ventanilla de inspección
  • Fácil sustitución de los módulos de protección gracias al sistema de desbloqueo

DSE M Módulo de protección basado en vía de chispas

Módulo de protección basado en tecnología de vía de chispas.

3 Products

Part No. 971001 DSE MOD 60

GTIN 4013364138605, Customs tariff No.: 85363090, Gross weight: 151.00 g, PU: 1.00 unidad(es)

Images

Additional information

Módulo de protección basado en vía de chispas DSE MOD 60
Módulo de protección basado en vía de chispas para
los descargadores Tipo 1 unipolares y coordinados de la línea Red/Line
según la EN 61643-11
Tecnología de vías de chispas idónea especialmente
para su empleo en circuitos DC
Indicación de fallo
Máx. tensión de servicio: 60 V dc
Corriente de choque de rayo: 25 kA
Resistencia a cortocircuito a máx. protección
contra sobrecorrientes sector primario DC: 25 kA

Producto DEHN
Tipo: DSE MOD 60
art. no.: 971001
o equivalente

Certificates



Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

Máx. tensión permisible de servicio DC (UC ) 60 V
Corriente de impulso de rayo (10/350 µs) (Iimp ) 25 kA

Product 971001 was added to Notepad.

Go to Notepad

Product 971001 was added to the cart.

Go to Web-Shop

Part No. 971002 DSE MOD 220

GTIN 4013364133655, Customs tariff No.: 85363090, Gross weight: 118.20 g, PU: 1.00 unidad(es)

Images

Additional information

Módulo de protección basado en vía de chispas DSE MOD 220
Módulo de protección basado en vía de chispas para
los descargadores Tipo 1 unipolares y coordinados de la línea Red/Line
según la EN 61643-11
Tecnología de vías de chispas idónea especialmente
para su empleo en circuitos DC
Indicación de fallo
Máx. tensión de servicio: 220 V dc
Corriente de choque de rayo: 25 kA
Resistencia a cortocircuito a máx. protección
contra sobrecorrientes sector primario DC: 25 kA

Producto DEHN
Tipo: DSE MOD 220
art. no.: 971002
o equivalente

Certificates



Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

Máx. tensión permisible de servicio DC (UC ) 220 V
Corriente de impulso de rayo (10/350 µs) (Iimp ) 25 kA

Product 971002 was added to Notepad.

Go to Notepad

Product 971002 was added to the cart.

Go to Web-Shop

Part No. 971003 DSE MOD 242

GTIN 4013364144491, Customs tariff No.: 85363090, Gross weight: 120.50 g, PU: 1.00 unidad(es)

Images

Additional information



Producto DEHN
Tipo: DSE MOD 242
art. no.: 971003
o equivalente

Certificates



Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

Máx. tensión permisible de servicio DC (UC ) 242 V
Corriente de impulso de rayo (10/350 µs) (Iimp ) 25 kA

Product 971003 was added to Notepad.

Go to Notepad

Product 971003 was added to the cart.

Go to Web-Shop

DSE PE Módulo de protección basado en vía de chispas

Módulo de protección basado en vías de chispas.

1 Product

Part No. 971010 DSE MOD PE 60

GTIN 4013364138636, Customs tariff No.: 85363090, Gross weight: 183.00 g, PU: 1.00 unidad(es)

Images

Additional information

Módulo de protección basado en vía de chispas DSE MOD PE 60
Módulo de protección PE basado en vía de chispas para
los descargadores Tipo 1 unipolares y coordinados de la línea Red/Line
según la EN 61643-11
Tecnología de vías de chispas idónea especialmente
para su empleo en circuitos DC
Indicación de fallo
Máx. tensión de servicio: 60 V dc
Corriente de choque de rayo: 50 kA
Resistencia a cortocircuito a máx. protección
contra sobrecorrientes sector primario DC: 25 kA

Producto DEHN
Tipo: DSE MOD PE 60
art. no.: 971010
o equivalente

Certificates



Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

Máx. tensión permisible de servicio DC (UC ) 60 V
Corriente de impulso de rayo (10/350 µs) (Iimp ) 50 kA

Product 971010 was added to Notepad.

Go to Notepad

Product 971010 was added to the cart.

Go to Web-Shop
