BLITZDUCTOR XT – Módulos de protección

Descargador combinado de corriente de rayo y sobretensiones
  • Máxima capacidad de derivación para interfaces de dos, tres o cuatro polos
  • Capacidad de derivación de corriente de rayo hasta 10 kA (10/350 µs)
  • Bajo nivel de protección, adecuado para la protección de dispositivos finales
Con vigilancia LifeCheck integrada

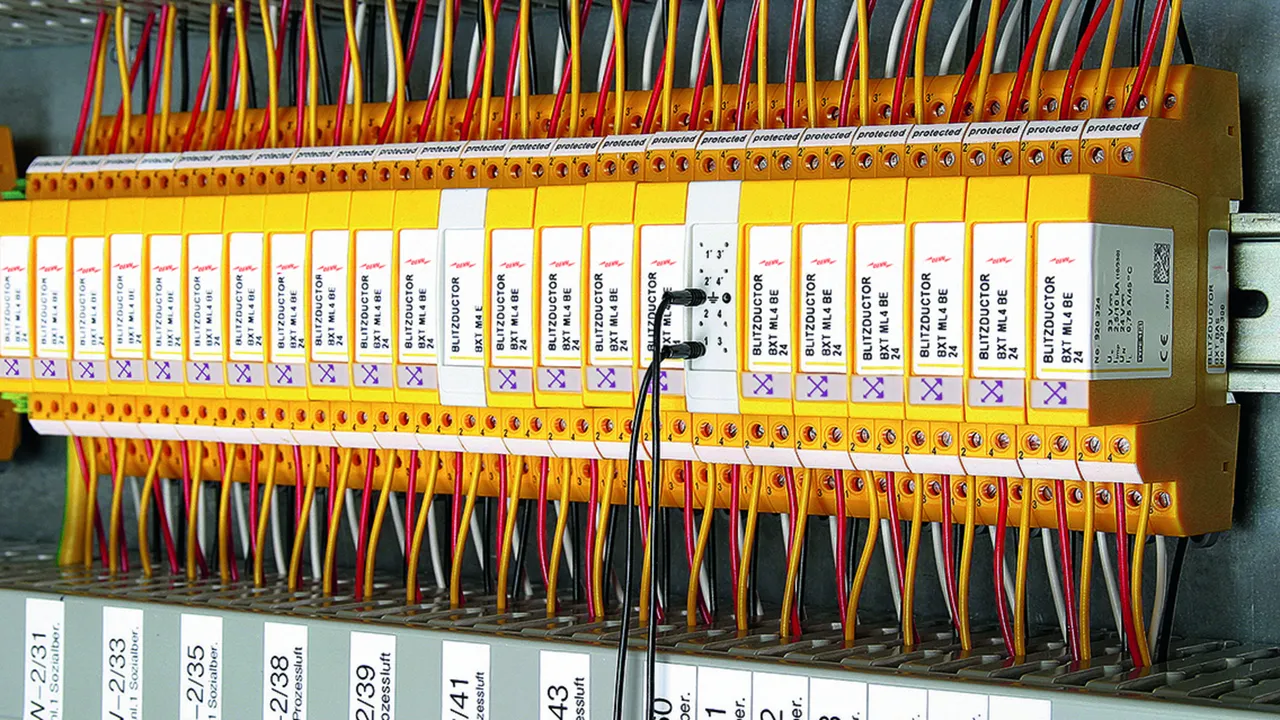

  • Permite la verificación del descargador durante el funcionamiento
  • Detecta una sobrecarga del descargador
  • Permite la verificación del descargador en servicio y reconoce incluso descargadores ya dañados previamente.
Descargador modular compuesto por base y módulo de protección
  • Resistente a vibración y choque para un funcionamiento seguro
  • Todos los componentes de protección están integrados en los módulos de protección
  • Disponibles dos elementos de bases universales con o sin interrupción de la señal
  • Mínimas necesidades de espacio: para un módulo de 2 pares o 4 hilos

Details

Ejecución en dos partes con base universal y módulo de protección específico de la aplicación.
lorem ipsum
Insercción del módulo protegido contra polaridad inversa y vibración.
lorem ipsum
Todos los elementos de protección y supervisión LifeCheck están integrados en el módulo enchufable.
lorem ipsum
Borna de contacto elástica EMC para su utilización como accesorio para el apantallamiento permanente, de baja impedancia.
lorem ipsum

BXT ML4 B 180

Módulo de descargador de corriente de para cuatro hilos, con función RFID-LifeCheck, para prácticamente todas las aplicaciones. Por lo general se utiliza junto con descargadores de sobretensiones subordinados Q con igual o inferior tensión de servicio. Si la función LifeCheck detecta sobrecarga eléctrica o témica el descargador ha de ser reemplazado. Este estado se indica por el lector DEHNrecord LC / SCM / MCM sin necesidad de contacto.

1 Product

Part No. 920310 BXT ML4 B 180

GTIN 4013364109124, Customs tariff No. (EU): 85363010, Gross weight: 31.60 g, PU: 1.00 unidad(es)

Predecessor

Images

Additional information


Máx. tensión permisible de servicio DC: 180 V
Corriente nominal a 45 °C: 1,2 A
D1 Corriente de impulso de rayo (10/350 µs): 10 kA
D1 Corriente de impulso de rayo (10/350 µs) por hilo: 2,5 kA

Producto DEHN
Tipo: BXT ML4 B 180
art. no.: 920310
o equivalente

Certificates



Technical data

Clase DPS H
Máx. tensión permisible de servicio DC (UC ) 180 V
Corriente nominal a 45 °C (IL ) 1,2 A
D1 Corriente de impulso de rayo (10/350 µs) (Iimp ) 10 kA
C2 Corriente nominal de descarga (8/20 µs) total (In ) 20 kA
Impedancia de serie por hilo 0,4 Ω
Certificaciones CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
*) Para obtener información más detallada, por favor visite www.dehn.es

Product 920310 was added to Notepad.

Product 920310 was added to the cart.


BXT ML4 BE 5 – BE 180

Módulo descargador combinado de corrientes de rayo y sobretensiones de gran ahorro de espacio, con función RFID LifeCheck, para protección de cuatro hilos individuales con potencial de referencia común así como interfaces asimétricas. Si la función LifeCheck detecta sobrecarga eléctrica o térmica el descargador ha de ser reemplazado. Este estado se indica sin contacto por el lector DEHNrecord LC / SCM / MCM.

7 Products

Part No. 920320 BXT ML4 BE 5

GTIN 4013364109032, Customs tariff No. (EU): 85363010, Gross weight: 31.00 g, PU: 1.00 unidad(es)

Predecessor

Images

Additional information


Máx. tensión permisible de servicio DC: 6 V
Corriente nominal a 45 °C: 1.0 A
D1 Corriente de impulso de rayo (10/350 µs): 10 kA
D1 Corriente de impulso de rayo (10/350 µs) por hilo: 2.5 kA

Producto DEHN
Tipo: BXT ML4 BE 5
art. no.: 920320
o equivalente

Certificates



Technical data

Clase DPS M
Máx. tensión permisible de servicio DC (UC ) 6 V
Corriente nominal a 45 °C (IL ) 1.0 A
D1 Corriente de impulso de rayo (10/350 µs) (Iimp ) 10 kA
C2 Corriente nominal de descarga (8/20 µs) total (In ) 20 kA
Impedancia de serie por hilo 1.0 Ω
Frecuencia de corte hilo-PG (fG ) 1.0 MHz
Certificaciones CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*) Para obtener información más detallada, por favor visite www.dehn.es

Product 920320 was added to Notepad.

Product 920320 was added to the cart.

Part No. 920322 BXT ML4 BE 12

GTIN 4013364109049, Customs tariff No. (EU): 85363010, Gross weight: 30.70 g, PU: 1.00 unidad(es)

Predecessor

Images

Additional information


Máx. tensión permisible de servicio DC: 15 V
Corriente nominal a 45 °C: 0.75 A
D1 Corriente de impulso de rayo (10/350 µs): 10 kA
D1 Corriente de impulso de rayo (10/350 µs) por hilo: 2,5 kA

Producto DEHN
Tipo: BXT ML4 BE 12
art. no.: 920322
o equivalente

Certificates



Technical data

Clase DPS M
Máx. tensión permisible de servicio DC (UC ) 15 V
Corriente nominal a 45 °C (IL ) 0.75 A
D1 Corriente de impulso de rayo (10/350 µs) (Iimp ) 10 kA
C2 Corriente nominal de descarga (8/20 µs) total (In ) 20 kA
Impedancia de serie por hilo 1.8 Ω
Frecuencia de corte hilo-PG (fG ) 2.7 MHz
Certificaciones CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*) Para obtener información más detallada, por favor visite www.dehn.es

Product 920322 was added to Notepad.

Product 920322 was added to the cart.

Part No. 920324 BXT ML4 BE 24

GTIN 4013364109056, Customs tariff No. (EU): 85363010, Gross weight: 45.00 g, PU: 1.00 unidad(es)

Predecessor

Images

Additional information


Máx. tensión permisible de servicio DC: 33 V
Corriente nominal a 45 °C: 0.75 A
D1 Corriente de impulso de rayo (10/350 µs): 10 kA
D1 Corriente de impulso de rayo (10/350 µs) por hilo: 2.5 kA

Producto DEHN
Tipo: BXT ML4 BE 24
art. no.: 920324
o equivalente

Certificates



Technical data

Clase DPS M
Máx. tensión permisible de servicio DC (UC ) 33 V
Corriente nominal a 45 °C (IL ) 0.75 A
D1 Corriente de impulso de rayo (10/350 µs) (Iimp ) 10 kA
C2 Corriente nominal de descarga (8/20 µs) total (In ) 20 kA
Impedancia de serie por hilo 1.8 Ω
Frecuencia de corte hilo-PG (fG ) 6.8 MHz
Certificaciones CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*) Para obtener información más detallada, por favor visite www.dehn.es

Product 920324 was added to Notepad.

Product 920324 was added to the cart.

Part No. 920336 BXT ML4 BE 36

GTIN 4013364118539, Customs tariff No. (EU): 85363010, Gross weight: 47.50 g, PU: 1.00 unidad(es)


Images

Additional information


Máx. tensión permisible de servicio DC: 45 V
Corriente nominal a 45 °C: 1.8 A
D1 Corriente de impulso de rayo (10/350 µs): 10 kA
D1 Corriente de impulso de rayo (10/350 µs) por hilo: 2.5 kA

Producto DEHN
Tipo: BXT ML4 BE 36
art. no.: 920336
o equivalente

Certificates



Technical data

Clase DPS M
Máx. tensión permisible de servicio DC (UC ) 45 V
Corriente nominal a 45 °C (IL ) 1.8 A
D1 Corriente de impulso de rayo (10/350 µs) (Iimp ) 10 kA
C2 Corriente nominal de descarga (8/20 µs) total (In ) 20 kA
Impedancia de serie por hilo 0.43 Ω
Frecuencia de corte hilo-PG (fG ) 3.8 MHz
Certificaciones UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*) Para obtener información más detallada, por favor visite www.dehn.es

Product 920336 was added to Notepad.

Product 920336 was added to the cart.

Part No. 920325 BXT ML4 BE 48

GTIN 4013364109063, Customs tariff No. (EU): 85363010, Gross weight: 31.20 g, PU: 1.00 unidad(es)

Predecessor

Images

Additional information


Máx. tensión permisible de servicio DC: 54 V
Corriente nominal a 45 °C: 0.75 A
D1 Corriente de impulso de rayo (10/350 µs): 10 kA
D1 Corriente de impulso de rayo (10/350 µs) por hilo: 2.5 kA

Producto DEHN
Tipo: BXT ML4 BE 48
art. no.: 920325
o equivalente

Certificates



Technical data

Clase DPS M
Máx. tensión permisible de servicio DC (UC ) 54 V
Corriente nominal a 45 °C (IL ) 0.75 A
D1 Corriente de impulso de rayo (10/350 µs) (Iimp ) 10 kA
C2 Corriente nominal de descarga (8/20 µs) total (In ) 20 kA
Impedancia de serie por hilo 1.8 Ω
Frecuencia de corte hilo-PG (fG ) 8.7 MHz
Certificaciones CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*) Para obtener información más detallada, por favor visite www.dehn.es

Product 920325 was added to Notepad.

Product 920325 was added to the cart.

Part No. 920326 BXT ML4 BE 60

GTIN 4013364109070, Customs tariff No. (EU): 85363010, Gross weight: 31.00 g, PU: 1.00 unidad(es)

Predecessor

Images

Additional information


Máx. tensión permisible de servicio DC: 70 V
Corriente nominal a 45 °C: 1.0 A
D1 Corriente de impulso de rayo (10/350 µs): 10 kA
D1 Corriente de impulso de rayo (10/350 µs) por hilo: 2.5 kA

Producto DEHN
Tipo: BXT ML4 BE 60
art. no.: 920326
o equivalente

Certificates



Technical data

Clase DPS M
Máx. tensión permisible de servicio DC (UC ) 70 V
Corriente nominal a 45 °C (IL ) 1.0 A
D1 Corriente de impulso de rayo (10/350 µs) (Iimp ) 10 kA
C2 Corriente nominal de descarga (8/20 µs) total (In ) 20 kA
Impedancia de serie por hilo 1.0 Ω
Frecuencia de corte hilo-PG (fG ) 9.0 MHz
Certificaciones CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*) Para obtener información más detallada, por favor visite www.dehn.es

Product 920326 was added to Notepad.

Product 920326 was added to the cart.

Part No. 920327 BXT ML4 BE 180

GTIN 4013364109087, Customs tariff No. (EU): 85363010, Gross weight: 31.30 g, PU: 1.00 unidad(es)

Predecessor

Images

Additional information


Máx. tensión permisible de servicio DC: 180 V
Corriente nominal a 45 °C: 1.0 A
D1 Corriente de impulso de rayo (10/350 µs): 10 kA
D1 Corriente de impulso de rayo (10/350 µs) por hilo: 2.5 kA

Producto DEHN
Tipo: BXT ML4 BE 180
art. no.: 920327
o equivalente

Certificates



Technical data

Clase DPS L
Máx. tensión permisible de servicio DC (UC ) 180 V
Corriente nominal a 45 °C (IL ) 1.0 A
D1 Corriente de impulso de rayo (10/350 µs) (Iimp ) 10 kA
C2 Corriente nominal de descarga (8/20 µs) total (In ) 20 kA
Impedancia de serie por hilo 1.0 Ω
Frecuencia de corte hilo-PG (fG ) 25.0 MHz
Certificaciones CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*) Para obtener información más detallada, por favor visite www.dehn.es

Product 920327 was added to Notepad.

Product 920327 was added to the cart.


BXT ML4 BD 5 – BD 180

Módulo descargador combinado de corriente de rayo y sobretensiones con gran ahorro de espacio, con función RFID LifeCheck, para protección de dos pares de hilos de interfaces simétricas. Si la función LifeCheck detecta sobrecarga eléctrica o térmica el descargador ha de ser reemplazado. Este estado se indica sin contacto por el lector DEHNrecord LC / SCM / MCM.

6 Products

Part No. 920340 BXT ML4 BD 5

GTIN 4013364108967, Customs tariff No. (EU): 85363010, Gross weight: 30.10 g, PU: 1.00 unidad(es)

Predecessor

Images

Additional information


Máx. tensión permisible de servicio DC: 6.0 V
Corriente nominal a 45 °C: 1.0 A
D1 Corriente de impulso de rayo (10/350 µs): 10 kA
D1 Corriente de impulso de rayo (10/350 µs) por hilo: 2.5 kA

Producto DEHN
Tipo: BXT ML4 BD 5
art. no.: 920340
o equivalente

Certificates



Technical data

Clase DPS M
Máx. tensión permisible de servicio DC (UC ) 6.0 V
Corriente nominal a 45 °C (IL ) 1.0 A
D1 Corriente de impulso de rayo (10/350 µs) (Iimp ) 10 kA
C2 Corriente nominal de descarga (8/20 µs) total (In ) 20 kA
Impedancia de serie por hilo 1.0 Ω
Frecuencia de corte hilo-hilo (fG ) 1.0 MHz
Certificaciones CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*) Para obtener información más detallada, por favor visite www.dehn.es

Product 920340 was added to Notepad.

Product 920340 was added to the cart.

Part No. 920342 BXT ML4 BD 12

GTIN 4013364108974, Customs tariff No. (EU): 85363010, Gross weight: 30.30 g, PU: 1.00 unidad(es)

Predecessor

Images

Additional information


Máx. tensión permisible de servicio DC: 15 V
Corriente nominal a 45 °C: 1.0 A
D1 Corriente de impulso de rayo (10/350 µs): 10 kA
D1 Corriente de impulso de rayo (10/350 µs) por hilo: 2.5 kA

Producto DEHN
Tipo: BXT ML4 BD 12
art. no.: 920342
o equivalente

Certificates



Technical data

Clase DPS M
Máx. tensión permisible de servicio DC (UC ) 15 V
Corriente nominal a 45 °C (IL ) 1.0 A
D1 Corriente de impulso de rayo (10/350 µs) (Iimp ) 10 kA
C2 Corriente nominal de descarga (8/20 µs) total (In ) 20 kA
Impedancia de serie por hilo 1.0 Ω
Frecuencia de corte hilo-hilo (fG ) 2.8 MHz
Certificaciones CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*) Para obtener información más detallada, por favor visite www.dehn.es

Product 920342 was added to Notepad.

Product 920342 was added to the cart.

Part No. 920344 BXT ML4 BD 24

GTIN 4013364108981, Customs tariff No. (EU): 85363010, Gross weight: 45.30 g, PU: 1.00 unidad(es)

Predecessor

Images

Additional information


Máx. tensión permisible de servicio DC: 33 V
Corriente nominal a 45 °C: 1.0 A
D1 Corriente de impulso de rayo (10/350 µs): 10 kA
D1 Corriente de impulso de rayo (10/350 µs) por hilo: 2.5 kA

Producto DEHN
Tipo: BXT ML4 BD 24
art. no.: 920344
o equivalente

Certificates



Technical data

Clase DPS M
Máx. tensión permisible de servicio DC (UC ) 33 V
Corriente nominal a 45 °C (IL ) 1.0 A
D1 Corriente de impulso de rayo (10/350 µs) (Iimp ) 10 kA
C2 Corriente nominal de descarga (8/20 µs) total (In ) 20 kA
Impedancia de serie por hilo 1.0 Ω
Frecuencia de corte hilo-hilo (fG ) 7.8 MHz
Certificaciones CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*) Para obtener información más detallada, por favor visite www.dehn.es

Product 920344 was added to Notepad.

Product 920344 was added to the cart.

Part No. 920345 BXT ML4 BD 48

GTIN 4013364108998, Customs tariff No. (EU): 85363010, Gross weight: 30.50 g, PU: 1.00 unidad(es)

Predecessor

Images

Additional information


Máx. tensión permisible de servicio DC: 54 V
Corriente nominal a 45 °C: 1.0 A
D1 Corriente de impulso de rayo (10/350 µs): 10 kA
D1 Corriente de impulso de rayo (10/350 µs) por hilo: 2.5 kA

Producto DEHN
Tipo: BXT ML4 BD 48
art. no.: 920345
o equivalente

Certificates



Technical data

Clase DPS M
Máx. tensión permisible de servicio DC (UC ) 54 V
Corriente nominal a 45 °C (IL ) 1.0 A
D1 Corriente de impulso de rayo (10/350 µs) (Iimp ) 10 kA
C2 Corriente nominal de descarga (8/20 µs) total (In ) 20 kA
Impedancia de serie por hilo 1.0 Ω
Frecuencia de corte hilo-hilo (fG ) 8.7 MHz
Certificaciones CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*) Para obtener información más detallada, por favor visite www.dehn.es

Product 920345 was added to Notepad.

Product 920345 was added to the cart.

Part No. 920346 BXT ML4 BD 60

GTIN 4013364109001, Customs tariff No. (EU): 85363010, Gross weight: 30.70 g, PU: 1.00 unidad(es)

Predecessor

Images

Additional information


Máx. tensión permisible de servicio DC: 70 V
Corriente nominal a 45 °C: 1.0 A
D1 Corriente de impulso de rayo (10/350 µs): 10 kA
D1 Corriente de impulso de rayo (10/350 µs) por hilo: 2.5 kA

Producto DEHN
Tipo: BXT ML4 BD 60
art. no.: 920346
o equivalente

Certificates



Technical data

Clase DPS M
Máx. tensión permisible de servicio DC (UC ) 70 V
Corriente nominal a 45 °C (IL ) 1.0 A
D1 Corriente de impulso de rayo (10/350 µs) (Iimp ) 10 kA
C2 Corriente nominal de descarga (8/20 µs) total (In ) 20 kA
Impedancia de serie por hilo 1.0 Ω
Frecuencia de corte hilo-hilo (fG ) 11.0 MHz
Certificaciones CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*) Para obtener información más detallada, por favor visite www.dehn.es

Product 920346 was added to Notepad.

Product 920346 was added to the cart.

Part No. 920347 BXT ML4 BD 180

GTIN 4013364109018, Customs tariff No. (EU): 85363010, Gross weight: 30.50 g, PU: 1.00 unidad(es)

Predecessor

Images

Additional information


Máx. tensión permisible de servicio DC: 180 V
Corriente nominal a 45 °C: 0.75 A
D1 Corriente de impulso de rayo (10/350 µs): 10 kA
D1 Corriente de impulso de rayo (10/350 µs) por hilo: 2.5 kA

Producto DEHN
Tipo: BXT ML4 BD 180
art. no.: 920347
o equivalente

Certificates



Technical data

Clase DPS L
Máx. tensión permisible de servicio DC (UC ) 180 V
Corriente nominal a 45 °C (IL ) 0.75 A
D1 Corriente de impulso de rayo (10/350 µs) (Iimp ) 10 kA
C2 Corriente nominal de descarga (8/20 µs) total (In ) 20 kA
Impedancia de serie por hilo 1.8 Ω
Frecuencia de corte hilo-hilo (fG ) 25.0 MHz
Certificaciones CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*) Para obtener información más detallada, por favor visite www.dehn.es

Product 920347 was added to Notepad.

Product 920347 was added to the cart.


BXT ML4 BPD 24

Módulo descargador combinado de corrientes de rayo y sobretensiones de gran ahorro de espacio, con función RFID LifeCheck, para protección de dos pares en sistemas de 24 V DC. Utilización apropiada también para polo negativo de tierra. Las resistencias PTC integradas permiten un reseteo seguro del descargador después de avería en el sistema con corriente de cortocircuito hasta 40 A.

1 Product

Part No. 920314 BXT ML4 BPD 24

GTIN 4013364261396, Customs tariff No. (EU): 85363010, Gross weight: 39.66 g, PU: 1.00 unidad(es)


Images

Additional information


Máx. tensión permisible de servicio DC: 33 V
Corriente nominal a 70 °C: 0,1 A
D1 Corriente de impulso de rayo (10/350 µs): 10 kA
D1 Corriente de impulso de rayo (10/350 µs) por hilo: 2,5 kA

Producto DEHN
Tipo: BXT ML4 BPD 24
art. no.: 920314
o equivalente

Certificates



Technical data

Clase DPS M
Máx. tensión permisible de servicio DC (UC ) 33 V
Corriente nominal a 70 °C (IL ) 0,1 A
D1 Corriente de impulso de rayo (10/350 µs) (Iimp ) 10 kA
C2 Corriente nominal de descarga (8/20 µs) total (In ) 20 kA
Impedancia de serie por hilo normalmente 10 Ω
Frecuencia de corte hilo-hilo (fG ) 4 MHz
Certificaciones SIL

Product 920314 was added to Notepad.

Product 920314 was added to the cart.


BXT ML4 BC 5 / 24

Módulo descargador combinado de corrientes de rayo y sobretensiones con gran ahorro de espacio, con función RFID LifeCheck, para protección de cuatro hilos individuales sin referencia a tierra pero con potencial de referencia común. Si la función LifeCheck detecta sobrecarga eléctrica o térmica el descargador ha de ser reemplazado. Este estado se indica sin contacto por el lector DEHNrecord LC / SCM / MCM.

2 Products

Part No. 920350 BXT ML4 BC 5

GTIN 4013364109131, Customs tariff No. (EU): 85363010, Gross weight: 30.60 g, PU: 1.00 unidad(es)


Images

Additional information


Máx. tensión permisible de servicio DC: 6.0 V
Corriente nominal a 45 °C: 1.0 A
D1 Corriente de impulso de rayo (10/350 µs): 10 kA
D1 Corriente de impulso de rayo (10/350 µs) por hilo: 2.5 kA

Producto DEHN
Tipo: BXT ML4 BC 5
art. no.: 920350
o equivalente

Certificates



Technical data

Clase DPS M
Máx. tensión permisible de servicio DC (UC ) 6.0 V
Corriente nominal a 45 °C (IL ) 1.0 A
D1 Corriente de impulso de rayo (10/350 µs) (Iimp ) 10 kA
C2 Corriente nominal de descarga (8/20 µs) total (In ) 20 kA
Impedancia de serie por hilo 1.0 Ω
Frecuencia de corte hilo-hilo (fG ) 1.0 MHz
Certificaciones CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
*) Para obtener información más detallada, por favor visite www.dehn.es

Product 920350 was added to Notepad.

Product 920350 was added to the cart.

Part No. 920354 BXT ML4 BC 24

GTIN 4013364109148, Customs tariff No. (EU): 85363010, Gross weight: 30.90 g, PU: 1.00 unidad(es)


Images

Additional information


Máx. tensión permisible de servicio DC: 33 V
Corriente nominal a 45 °C: 0.75 A
D1 Corriente de impulso de rayo (10/350 µs): 10 kA
D1 Corriente de impulso de rayo (10/350 µs) por hilo: 2.5 kA

Producto DEHN
Tipo: BXT ML4 BC 24
art. no.: 920354
o equivalente

Certificates



Technical data

Clase DPS M
Máx. tensión permisible de servicio DC (UC ) 33 V
Corriente nominal a 45 °C (IL ) 0.75 A
D1 Corriente de impulso de rayo (10/350 µs) (Iimp ) 10 kA
C2 Corriente nominal de descarga (8/20 µs) total (In ) 20 kA
Impedancia de serie por hilo 1.8 Ω
Frecuencia de corte hilo-hilo (fG ) 5.7 MHz
Certificaciones CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
*) Para obtener información más detallada, por favor visite www.dehn.es

Product 920354 was added to Notepad.

Product 920354 was added to the cart.


BXT ML4 BE C 12 / 24

Módulo descargador combinado de corriente de rayo y sobretensiones con gran ahorro de espacio, con función RFID LifeCheck, para protección de dos pares de hilos de interfaces simétricas con circuito de diodos de protección en la entrada, lazos de corriente (TTY) y entradas optoacopladas. Si la función LifeCheck detecta sobrecarga eléctrica o térmica el descargador ha de ser reemplazado. Este estado se indica sin contacto por el lector DEHNrecord LC /SCM / MCM.

2 Products

Part No. 920362 BXT ML4 BE C 12

GTIN 4013364120587, Customs tariff No. (EU): 85363010, Gross weight: 31.20 g, PU: 1.00 unidad(es)

Predecessor

Images

Additional information


Máx. tensión permisible de servicio DC: 15 V
Corriente nominal a 80 °C: 0.1 A
D1 Corriente de impulso de rayo (10/350 µs): 10 kA
D1 Corriente de impulso de rayo (10/350 µs) por hilo: 2.5 kA

Producto DEHN
Tipo: BXT ML4 BE C 12
art. no.: 920362
o equivalente

Certificates



Technical data

Clase DPS M
Máx. tensión permisible de servicio DC (UC ) 15 V
Corriente nominal a 80 °C (IL ) 0.1 A
D1 Corriente de impulso de rayo (10/350 µs) (Iimp ) 10 kA
C2 Corriente nominal de descarga (8/20 µs) total (In ) 20 kA
Impedancia de serie por hilo 13.8 Ω
Frecuencia de corte hilo-PG (fG ) 0.85 MHz
Certificaciones ATEX, IECEx, CSA & USA Hazloc, SIL
*) Para obtener información más detallada, por favor visite www.dehn.es

Product 920362 was added to Notepad.

Product 920362 was added to the cart.

Part No. 920364 BXT ML4 BE C 24

GTIN 4013364109155, Customs tariff No. (EU): 85363010, Gross weight: 31.70 g, PU: 1.00 unidad(es)

Predecessor

Images

Additional information


Máx. tensión permisible de servicio DC: 33 V
Corriente nominal a 80 °C: 0.1 A
D1 Corriente de impulso de rayo (10/350 µs): 10 kA
D1 Corriente de impulso de rayo (10/350 µs) por hilo: 2.5 kA

Producto DEHN
Tipo: BXT ML4 BE C 24
art. no.: 920364
o equivalente

Certificates



Technical data

Clase DPS M
Máx. tensión permisible de servicio DC (UC ) 33 V
Corriente nominal a 80 °C (IL ) 0.1 A
D1 Corriente de impulso de rayo (10/350 µs) (Iimp ) 10 kA
C2 Corriente nominal de descarga (8/20 µs) total (In ) 20 kA
Impedancia de serie por hilo 28.8 Ω
Frecuencia de corte hilo-PG (fG ) 1.7 MHz
Certificaciones CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
*) Para obtener información más detallada, por favor visite www.dehn.es

Product 920364 was added to Notepad.

Product 920364 was added to the cart.


BXT ML4 BE HF 5

Módulo descargador combinado de corriente de rayo y sobretensiones con gran ahorro de espacio, con función RFID LifeCheck, para protección de cuatro hilos individuales con potencial de referencia común así como transmisiones de alta frecuencia sin aislamiento galvánico. Si la función LifeCheck detecta sobrecarga eléctrica o térmica el descargador ha de ser reemplazado. Este estado se indica sin contacto por el lector DEHNrecord LC / SCM / MCM.

1 Product

Part No. 920370 BXT ML4 BE HF 5

GTIN 4013364109117, Customs tariff No. (EU): 85363010, Gross weight: 31.00 g, PU: 1.00 unidad(es)

Predecessor

Images

Additional information


Máx. tensión permisible de servicio DC: 6.0 V
Corriente nominal a 45 °C: 1.0 A
D1 Corriente de impulso de rayo (10/350 µs): 10 kA
D1 Corriente de impulso de rayo (10/350 µs) por hilo: 2.5 kA

Producto DEHN
Tipo: BXT ML4 BE HF 5
art. no.: 920370
o equivalente

Certificates



Technical data

Clase DPS M
Máx. tensión permisible de servicio DC (UC ) 6.0 V
Corriente nominal a 45 °C (IL ) 1.0 A
D1 Corriente de impulso de rayo (10/350 µs) (Iimp ) 10 kA
C2 Corriente nominal de descarga (8/20 µs) total (In ) 20 kA
Impedancia de serie por hilo 1.0 Ω
Frecuencia de corte hilo-PG (fG ) 100.0 MHz
Certificaciones CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*) Para obtener información más detallada, por favor visite www.dehn.es

Product 920370 was added to Notepad.

Product 920370 was added to the cart.


BXT ML4 BD HF 5 / 24

Módulo descargador combinado de corrientes de rayo y sobretensiones de gran ahorro de espacio, con función RFID LifeCheck, para protección de dos pares en sistemas de bus de alta frecuencia sin potencial de tierra o sistemas de dos hilos de transmisión de video. Si la función LifeCheck detecta sobrecarga eléctrica o térmica el descargador ha de ser reemplazado. Este estado se indica sin contacto por el lector DEHNrecord LC / SCM / MCM.

2 Products

Part No. 920371 BXT ML4 BD HF 5

GTIN 4013364109094, Customs tariff No. (EU): 85363010, Gross weight: 30.80 g, PU: 1.00 unidad(es)

Predecessor

Images
