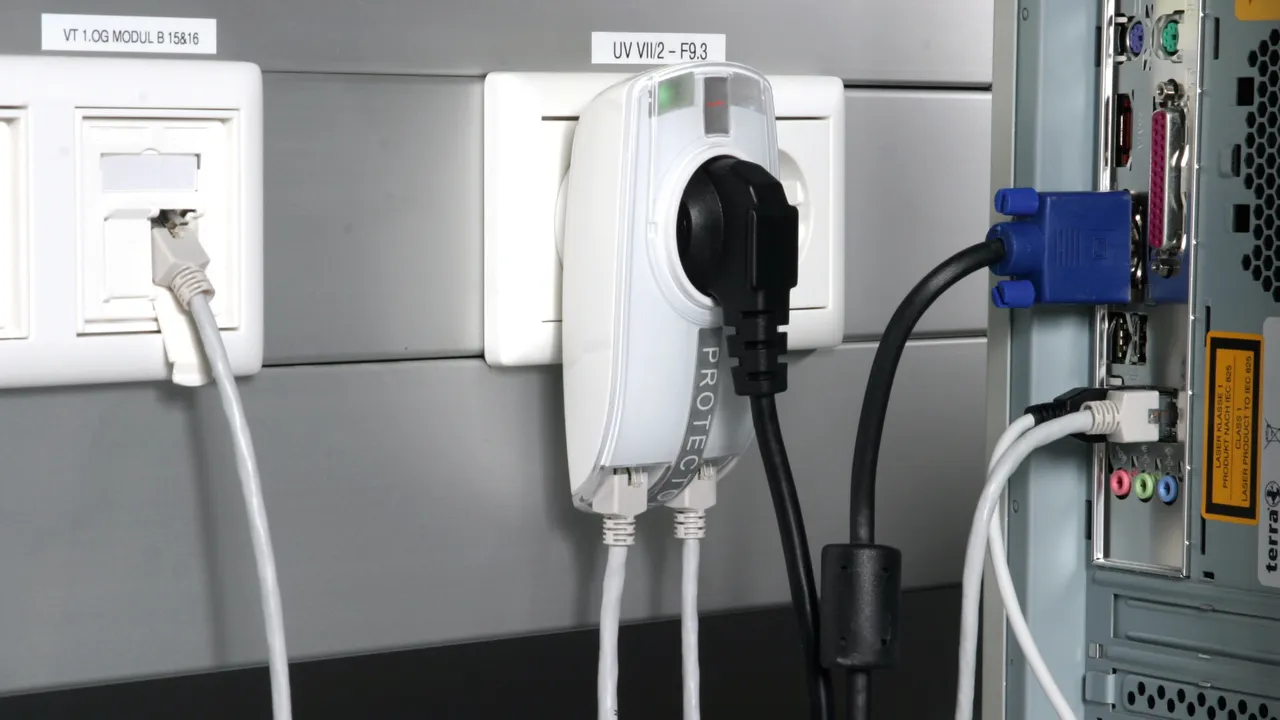

DEHNprotector – Adaptador combinado

Adaptador combinado de protección contra sobretensiones del lado de energía y de datos de un equipo final
Protección de aparatos de TV y SAT, telefonía y componentes Ethernet
Indicación óptica del estado de funcionamiento / fallo
Fácil instalación a posteriori

Details

Indicación óptica del estado operativo / fallo del lado de energía (230 V).

lorem ipsum — Indicación óptica del estado operativo / fallo del lado de energía (230 V).

Clavija de protección para proteger el lado de energía.

DPRO 230 TV

Protección combinada contra sobretensiones para el lado de energía y para el lado de antena de aparatos de televisión, radio y vídeo. Con indicación óptica de servicio y de averías y seguro a prueba de niños integrado.

1 Product

Part No. 909300 DPRO 230 TV

GTIN 4013364117723, Customs tariff No.: 85363010, Gross weight: 241.20 g, PU: 1.00 unidad(es)

Predecessor

Images

Additional information

Conexión (entrada/salida): clavija F / clavija F

Producto DEHN
Tipo: DPRO 230 TV
art. no.: 909300
o equivalente

Certificates

Technical data

Protección del lado de datos
Clase de descargador	B
Máx. tensión permisible de servicio DC (U_C )	60 V
C2 Corriente nominal de descarga (8/20 µs) hilo-blindaje (PE) (I_n )	5 kA
Pérdida de inserción 0-2400 MHz	≤ 1.5 dB
Conexión (entrada/salida)	clavija F / clavija F
Protección del lado de energía
DPS según EN 61643-11 / IEC 61643-11	Tipo 3 / Clase III
Max. tensión permisible de servicio AC (U_C )	255 V (50 / 60 Hz)
Corrinte total de descarga (8/20 µs) [L+N-PE] (I_total )	5 kA
Nivel de protección [L-N] (U_P )	≤ 1.35 kV
Protección contra sobrecorriente máxima lado de red	16 A gL/gG o B 16 A

Protección del lado de datos
Clase de descargador	B
Máx. tensión permisible de servicio DC (U_C )	60 V
C2 Corriente nominal de descarga (8/20 µs) hilo-blindaje (PE) (I_n )	5 kA
Nivel de protección hilo-blindaje (PE) a 1 kV/µs C3 (U_P )	≤ 600 V
Pérdida de inserción 0-2400 MHz	≤ 1.5 dB
Margen de temperatura de servicio (T_U )	-25 °C ... +40 °C
Grado de protección	IP 20
Conexión (entrada/salida)	clavija F / clavija F
Toma de tierra a través de	conexión del conductor de protección
Material de la carcasa	termoplástico, UL 94 V-2
Color	blanco
Normas de verificación	IEC 61643-21 / EN 61643-21
Protección del lado de energía
DPS según EN 61643-11 / IEC 61643-11	Tipo 3 / Clase III
Tensión nominal AC (U_N )	230 V (50 / 60 Hz)
Max. tensión permisible de servicio AC (U_C )	255 V (50 / 60 Hz)
Corriente nominal AC (I_L )	16 A
Corriente nominal de choque de descarga (8/20 µs) (I_n )	3 kA
Corrinte total de descarga (8/20 µs) [L+N-PE] (I_total )	5 kA
Choque combinado (U_oc )	6 kV
Choque combinado [L+N-PE] (U_{oc total} )	10 kV
Nivel de protección [L-N] (U_P )	≤ 1.35 kV
Nivel de protección [L/N-PE] (U_P )	≤ 1.5 kV
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [L/N-PE] (t_A )	≤ 100 ns
Protección contra sobrecorriente máxima lado de red	16 A gL/gG o B 16 A
Resistencia a cortocircuito con protección máxima contra sobrecorriente en el lado de red (I_SCCR )	1 kA_eff
Tensión (TOV) [L-N] (U_T) – Características	335 V / 5 s – soportado
Tensión (TOV) [L/N] (U_T) – Características	440 V / 120 min. – fallo de seguridad
Tensión (TOV) [L+N-PE] (U_T) – Características	335 V / 120 min. – soportado
Tensión (TOV) [L/N-PE] (U_T) – Características	440 V / 5 s – soportado
Tensión (TOV) [L+N-PE] (U_T) – Características	1200 V + U_REF / 200 ms. – fallo de seguridad
Indicación de fallo	luz roja
Indicación de funcionamiento	luz verde
Número de puertos	1
Montaje	toma de enchufe con contacto de tierra DIN 49440 / DIN 49441
Normas de verificación	EN 61643-11

Product 909300 was added to Notepad.

Go to Notepad

Product 909300 was added to the cart.

Go to Web-Shop

DPRO 230 NT

Protección combinada contra sobretensiones para el lado de energía y datos de un terminal de red NT (telefonía IP), especialmente para las interfaces de telecomunicación hasta VVDSL y G.fast (hasta 1 Gbit/s). Válido también para teléfonos y equipos de fax. Con indicación óptica de servicio y de averías y seguro a prueba de niños integrado al lado de energía.

1 Product

Part No. 909310 DPRO 230 NT

GTIN 4013364117747, Customs tariff No.: 85363010, Gross weight: 258.60 g, PU: 1.00 unidad(es)

Predecessor

Images

Additional information

Protección combinada contra las sobretensiones
DEHNprotector DPRO 230 NT
Adaptador de protección contra sobretensiones
con protección combinada para el lado de energía
y la interfaz de entrada (Uk0)
de un terminal de red digital NT
así como sistemas de telefonía y fax;
incl. accesorios idóneo para conexiones RJ11/12
y TAE.
Comprobado según la EN61643-11 y -21.
Circuito de protección con dispositivo de vigilancia integrado
y indicación óptica del estado operativo y fallo
Lado de energía: Tipo 3
Lado de datos: Tipo 2/P1
Conexión (entrada/salida): conector RJ12 / conector RJ12
Ocupación de pines: 3/4

Producto DEHN
Tipo: DPRO 230 NT
art. no.: 909310
o equivalente

Certificates

Technical data

Protección del lado de datos
Clase de descargador	Q
Máx. tensión permisible de servicio DC (U_C )	180 V
D1 Corriente de impulso de rayo (10/350 µs) por hilo D1 (I_imp )	1 kA
C2 Corriente nominal de descarga (8/20 µs) por hilo (I_n )	2.5 kA
Frecuencia límite (f_G )	220 MHz
Conexión (entrada/salida)	conector RJ12 / conector RJ12
Protección del lado de energía
DPS según EN 61643-11 / IEC 61643-11	Tipo 3 / Clase III
Max. tensión permisible de servicio AC (U_C )	255 V (50 / 60 Hz)
Corrinte total de descarga (8/20 µs) [L+N-PE] (I_total )	5 kA
Nivel de protección [L-N] (U_P )	≤ 1.35 kV
Protección contra sobrecorriente máxima lado de red	B 16 A

Protección del lado de datos
Clase de descargador	Q
Máx. tensión permisible de servicio DC (U_C )	180 V
D1 Corriente de impulso de rayo (10/350 µs) por hilo D1 (I_imp )	1 kA
C2 Corriente nominal de descarga (8/20 µs) por hilo (I_n )	2.5 kA
Nivel de protección hilo-hilo para I_nC2 (U_P )	≤ 500 V
Nivel de protección hilo-PE para I_nC2 (U_P )	≤ 500 V
Nivel de protección hilo-hilo a 1 kV/µs C3 (U_P )	≤ 500 V
Nivel de protección hilo-PE a 1 kV/µs C3 (U_P )	≤ 500 V
Frecuencia límite (f_G )	220 MHz
Margen de temperatura de servicio (T_U )	-25 °C ... +40 °C
Grado de protección	IP 20
Conexión (entrada/salida)	conector RJ12 / conector RJ12
Ocupación de pines	3/4
Toma de tierra a través de	conexión del conductor de protección
Material de la carcasa	termoplástico, UL 94 V-2
Color	blanco
Normas de verificación	IEC 61643-21 / EN 61643-21
Protección del lado de energía
DPS según EN 61643-11 / IEC 61643-11	Tipo 3 / Clase III
Tensión nominal AC (U_N )	230 V (50 / 60 Hz)
Max. tensión permisible de servicio AC (U_C )	255 V (50 / 60 Hz)
Corriente nominal AC (I_L )	16 A
Corriente nominal de choque de descarga (8/20 µs) (I_n )	3 kA
Corrinte total de descarga (8/20 µs) [L+N-PE] (I_total )	5 kA
Choque combinado (U_oc )	6 kV
Choque combinado [L+N-PE] (U_{oc total} )	10 kV
Nivel de protección [L-N] (U_P )	≤ 1.35 kV
Nivel de protección [L/N-PE] (U_P )	≤ 1.5 kV
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [L/N-PE] (t_A )	≤ 100 ns
Protección contra sobrecorriente máxima lado de red	B 16 A
Resistencia a cortocircuito con protección máxima contra sobrecorriente en el lado de red (I_SCCR )	1 kA_eff
Tensión (TOV) [L-N] (U_T) – Características	335 V / 5 s – soportado
Tensión (TOV) [L/N] (U_T) – Características	440 V / 120 min. – fallo de seguridad
Tensión (TOV) [L+N-PE] (U_T) – Características	335 V / 120 min. – soportado
Tensión (TOV) [L/N-PE] (U_T) – Características	440 V / 5 s – soportado
Tensión (TOV) [L+N-PE] (U_T) – Características	1200 V + U_REF / 200 ms. – fallo de seguridad
Indicación de fallo	luz roja
Indicación de funcionamiento	luz verde
Número de puertos	1
Montaje	toma de enchufe con contacto de tierra DIN 49440 / DIN 49441
Normas de verificación	EN 61643-11

Product 909310 was added to Notepad.

Go to Notepad

Product 909310 was added to the cart.

Go to Web-Shop

DPRO 230 LAN100

Protección combinada contra sobretensiones para el lado de energía y de datos para la protección de componentes LAN. Circuito de protección para todos los pares para la asignación de pines Ethernet. Cumple los requerimientos para canales de clase D de acuerdo con la norma EN 50173 y es también válido para 1000 Base-T (Gigabit Ethernet).
Con indicación óptica de servicio y averías y seguro a prueba de niños integrado.

1 Product

Part No. 909321 DPRO 230 LAN100

GTIN 4013364126152, Customs tariff No.: 85363010, Gross weight: 271.00 g, PU: 1.00 unidad(es)

Predecessor

Images

Additional information

Conexión (entrada/salida): conector RJ45 / conector RJ45
Ocupación de pines: 1/2, 3/6, 4/5, 7/8

Producto DEHN
Tipo: DPRO 230 LAN100
art. no.: 909321
o equivalente

Certificates

Technical data

Protección del lado de datos
Clase de descargador	Q
Máx. tensión permisible de servicio DC (U_C )	3,3 V
D1 Corriente de impulso de rayo (10/350 µs) por hilo D1 (I_imp )	0,5 kA
C2 Corriente nominal de descarga (8/20 µs) total (I_n )	10 kA
Frecuencia límite (f_G )	180 MHz
Conexión (entrada/salida)	conector RJ45 / conector RJ45
Protección del lado de energía
DPS según EN 61643-11 / IEC 61643-11	Tipo 3 / Clase III
Max. tensión permisible de servicio AC (U_C )	255 V (50 / 60 Hz)
Corrinte total de descarga (8/20 µs) [L+N-PE] (I_total )	5 kA
Nivel de protección [L-N] (U_P )	≤ 1,25 kV
Protección contra sobrecorriente máxima lado de red	B 16 A

Protección del lado de datos
Clase de descargador	Q
Máx. tensión permisible de servicio DC (U_C )	3,3 V
D1 Corriente de impulso de rayo (10/350 µs) por hilo D1 (I_imp )	0,5 kA
C2 Corriente nominal de descarga (8/20 µs) hilo-hilo (I_n )	150 A
C2 Corriente nominal de descarga (8/20 µs) hilo-PE (I_n )	2.5 kA
C2 Corriente nominal de descarga (8/20 µs) total (I_n )	10 kA
Nivel de protección hilo-hilo para I_nC2 (U_P )	≤ 30 V
Nivel de protección hilo-PE para I_nC2 (U_P )	≤ 550 V
Nivel de protección hilo-hilo a 1 kV/µs C3 (U_P )	30 V
Nivel de protección hilo-PE a 1 kV/µs C3 (U_P )	≤ 550 V
Frecuencia límite (f_G )	180 MHz
Margen de temperatura de servicio (T_U )	-25 °C ... +40 °C
Grado de protección	IP 20
Conexión (entrada/salida)	conector RJ45 / conector RJ45
Ocupación de pines	1/2, 3/6, 4/5, 7/8
Toma de tierra a través de	conexión del conductor de protección
Material de la carcasa	termoplástico, UL 94 V-2
Color	blanco
Normas de verificación	IEC 61643-21 / EN 61643-21
Normas de verificación (lado de datos)	IEC 61643-21 / EN 61643-21
Protección del lado de energía
DPS según EN 61643-11 / IEC 61643-11	Tipo 3 / Clase III
Tensión nominal AC (U_N )	230 V (50 / 60 Hz)
Max. tensión permisible de servicio AC (U_C )	255 V (50 / 60 Hz)
Corriente nominal AC (I_L )	16 A
Corriente nominal de choque de descarga (8/20 µs) (I_n )	3 kA
Corrinte total de descarga (8/20 µs) [L+N-PE] (I_total )	5 kA
Choque combinado (U_oc )	6 kV
Choque combinado [L+N-PE] (U_{oc total} )	10 kV
Nivel de protección [L-N] (U_P )	≤ 1,25 kV
Nivel de protección [L/N-PE] (U_P )	≤ 1,5 kV
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [L/N-PE] (t_A )	≤ 100 ns
Protección contra sobrecorriente máxima lado de red	B 16 A
Resistencia a cortocircuito con protección máxima contra sobrecorriente en el lado de red (I_SCCR )	1 kA_eff
Tensión (TOV) [L-N] (U_T) – Características	335 V / 5 s – soportado
Tensión (TOV) [L/N] (U_T) – Características	440 V / 120 min. – fallo de seguridad
Tensión (TOV) [L+N-PE] (U_T) – Características	335 V / 120 min. – soportado
Tensión (TOV) [L/N-PE] (U_T) – Características	440 V / 5 s – soportado
Tensión (TOV) [L+N-PE] (U_T) – Características	1200 V + U_REF / 200 ms. – fallo de seguridad
Indicación de fallo	luz roja
Indicación de funcionamiento	luz verde
Número de puertos	1
Montaje	toma de enchufe con contacto de tierra DIN 49440 / DIN 49441
Normas de verificación	EN 61643-11
