Part No. 942300 DG MP TNC 275

GTIN 4013364495272, Customs tariff No. (EU): 85363030, Gross weight: 316.66 g, PU: 1.00 unidad(es)

Images

Additional information

CAD files

Descargador de sobretensiones DEHNguard MP TNC 275
de 3 polos, modular y enchufable
Descargador de sobretensiones con
doble borne de conexión Push-in apto para
conexión en paralelo y cableado de paso
para redes TN-C de 230/400 V, ancho de 3 módulos
con contacto de señalización remota
Descargador tipo 2 + tipo 3 según EN 61643-11
Indicación de fallo
Máxima tensión de servicio: 275 V CA
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga: 20 kA
Resistencia al cortocircuito: 50 kAeff
Coordinación energética según DIN EN 62305-4
Descargador de la familia Red/Line

Producto DEHN
Tipo: DG MP TNC 275
art. no.: 942300
o equivalente

Certificates

Technical data

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Clase II + Clase III
Máx. tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección (U_P )	≤ 1,5 kV
Certificaciones	KEMA, VDE

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Clase II + Clase III
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Choque combinado [L-N] (U_OC )	20 kV
Intensidad nominal con cableado de paso en serie (I_L )	40 A
Nivel de protección (U_P )	≤ 1,5 kV
Nivel de protección con 5 kA (U_P )	≤ 1 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Protección contra sobrecorrientes máxima aguas arriba del descargador con cableado de paso en serie	40 A gG
Protección contra sobrecorrientes máxima aguas arriba del descargador con conexión en paralelo (conexión doble 2 x 10 mm²)	125 A gG
Resistencia a cortocircuito con máx. protección contra sobrecorrientes sector primario (I_SCCR )	50 kA_eff
Tensión TOV (U_T) – Característica (U_T )	335 V / 5 s – soportado
Tensión TOV (U_T) – Característica (U_T )	440 V / 120 min. – fallo seguro
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido
Sección de conexión (mín.)	6 mm²hilos finos
Sección de conexión (máx.)	10 mm²rígido / flexible
Sección de conexión (mín.) con terminal	1,5 mm²
Sección de conexión (máx.) con terminal	6 mm²
Sección de conexión (máx.) con terminal sin cuello	10 mm²
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	3 módulo(s), DIN 43880
Certificaciones	KEMA, VDE

Product 942300 was added to Notepad.

Go to Notepad

Product 942300 was added to the cart.

Go to Web-Shop

Part No. 942318 DG MP TNC 150 FM

GTIN 4013364495265, Customs tariff No. (EU): 85363030, Gross weight: 324.71 g, PU: 1.00 unidad(es)

Images

Additional information

CAD files

Descargador de sobretensiones DEHNguard MP TNC 150 FM
Descargador de sobretensiones
de 3 polos, modular, enchufable
con doble borne de conexión Push-in, adecuado para
conexión en paralelo y cableado de paso
para redes TN-C, ancho de 3 módulos
con contacto de señalización remota
Descargador Tipo 2 + Tipo 3 según EN 61643-11
Indicación de fallo
Máxima tensión de servicio: 150 V CA
Nivel de protección: <= 0,7 kV
Corriente nominal de descarga: 15 kA
Resistencia al cortocircuito: 50 kAeff
Coordinación energética según DIN EN 62305-4
Descargador de la familia Red/Line

Producto DEHN
Tipo: DG MP TNC 150 FM
art. no.: 942318
o equivalente

Certificates

Technical data

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Clase II + Clase III
Máx. tensión permisible de servicio AC (U_C )	150 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	15 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección (U_P )	≤ 0,7 kV
Certificaciones	KEMA, VDE
Contactos de señalización remota/Forma de contacto	contacto conmutado

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Clase II + Clase III
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	120 / 208 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC (U_C )	150 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	15 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Choque combinado [L-N] (U_OC )	20 kV
Intensidad nominal con cableado de paso en serie (I_L )	40 A
Nivel de protección (U_P )	≤ 0,7 kV
Nivel de protección con 5 kA (U_P )	≤ 0,55 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Protección contra sobrecorrientes máxima aguas arriba del descargador con cableado de paso en serie	40 A gG
Protección contra sobrecorrientes máxima aguas arriba del descargador con conexión en paralelo (conexión doble 2 x 10 mm²)	125 A gG
Resistencia a cortocircuito con máx. protección contra sobrecorrientes sector primario (I_SCCR )	50 kA_eff
Tensión TOV (U_T) – Característica (U_T )	175 V / 5 s – soportado
Tensión TOV (U_T) – Característica (U_T )	230 V / 120 min – fallo de seguridad
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido
Sección de conexión (mín.)	6 mm²hilos finos
Sección de conexión (máx.)	10 mm²rígido / flexible
Sección de conexión (mín.) con terminal	1,5 mm²
Sección de conexión (máx.) con terminal	6 mm²
Sección de conexión (máx.) con terminal sin cuello	10 mm²
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	3 módulo(s), DIN 43880
Certificaciones	KEMA, VDE
Contactos de señalización remota/Forma de contacto	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para contacto de señalización remota	máx. 1,5 mm²rígido / flexible

Product 942318 was added to Notepad.

Go to Notepad

Product 942318 was added to the cart.

Go to Web-Shop

Part No. 942305 DG MP TNC 275 FM

GTIN 4013364495289, Customs tariff No. (EU): 85363030, Gross weight: 323.13 g, PU: 1.00 unidad(es)

Images

Additional information

CAD files

Descargador de sobretensiones DEHNguard MP TNC 275 FM
Descargador de sobretensiones
de 3 polos, modular, enchufable
con doble borne de conexión Push-in, adecuado para
conexión en paralelo y cableado de paso
para redes TN-C de 230/400 V, ancho de 3 módulos
con contacto de señalización remota
Descargador Tipo 2 + Tipo 3 según EN 61643-11
Indicación de fallo
Máxima tensión de servicio: 275 V CA
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga: 20 kA
Resistencia al cortocircuito: 50 kAeff
Coordinación energética según DIN EN 62305-4
Descargador de la familia Red/Line

Producto DEHN
Tipo: DG MP TNC 275 FM
art. no.: 942305
o equivalente

Certificates

Technical data

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Clase II + Clase III
Máx. tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección (U_P )	≤ 1,5 kV
Certificaciones	KEMA, VDE
Contactos de señalización remota/Forma de contacto	contacto conmutado

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Clase II + Clase III
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Choque combinado [L-N] (U_OC )	20 kV
Intensidad nominal con cableado de paso en serie (I_L )	40 A
Nivel de protección (U_P )	≤ 1,5 kV
Nivel de protección con 5 kA (U_P )	≤ 1 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Protección contra sobrecorrientes máxima aguas arriba del descargador con cableado de paso en serie	40 A gG
Protección contra sobrecorrientes máxima aguas arriba del descargador con conexión en paralelo (conexión doble 2 x 10 mm²)	125 A gG
Resistencia a cortocircuito con máx. protección contra sobrecorrientes sector primario (I_SCCR )	50 kA_eff
Tensión TOV (U_T) – Característica (U_T )	335 V / 5 s – soportado
Tensión TOV (U_T) – Característica (U_T )	440 V / 120 min. – fallo seguro
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido
Sección de conexión (mín.)	6 mm²hilos finos
Sección de conexión (máx.)	10 mm²rígido / flexible
Sección de conexión (mín.) con terminal	1,5 mm²
Sección de conexión (máx.) con terminal	6 mm²
Sección de conexión (máx.) con terminal sin cuello	10 mm²
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	3 módulo(s), DIN 43880
Certificaciones	KEMA, VDE
Contactos de señalización remota/Forma de contacto	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para contacto de señalización remota	máx. 1,5 mm²rígido / flexible

Product 942305 was added to Notepad.

Go to Notepad

Product 942305 was added to the cart.

Go to Web-Shop

Part No. 942319 DG MP TNC 385 FM

GTIN 4013364495296, Customs tariff No. (EU): 85363030, Gross weight: 324.71 g, PU: 1.00 unidad(es)

Images

Additional information

CAD files

Descargador de sobretensiones DEHNguard MP TNC 385 FM
Descargador de sobretensiones
de 3 polos, modular, enchufable
con doble borne de conexión Push-in, adecuado para
conexión en paralelo y cableado de paso
para redes TN-C, ancho de 3 módulos
con contacto de señalización remota
Descargador Tipo 2 + Tipo 3 según EN 61643-11
Indicación de fallo
Máxima tensión de servicio: 385 V CA
Nivel de protección: <= 1,75 kV
Corriente nominal de descarga: 20 kA
Resistencia al cortocircuito: 25 kAeff
Coordinación energética según DIN EN 62305-4
Descargador de la familia Red/Line

Producto DEHN
Tipo: DG MP TNC 385 FM
art. no.: 942319
o equivalente

Certificates

Technical data

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Clase II + Clase III
Máx. tensión permisible de servicio AC (U_C )	385 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección (U_P )	≤ 1,75 kV
Certificaciones	KEMA, VDE
Contactos de señalización remota/Forma de contacto	contacto conmutado

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Clase II + Clase III
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC (U_C )	385 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Choque combinado [L-N] (U_OC )	20 kV
Intensidad nominal con cableado de paso en serie (I_L )	40 A
Nivel de protección (U_P )	≤ 1,75 kV
Nivel de protección con 5 kA (U_P )	≤ 1,35 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Protección contra sobrecorrientes máxima aguas arriba del descargador con cableado de paso en serie	40 A gG
Protección contra sobrecorrientes máxima aguas arriba del descargador con conexión en paralelo (conexión doble 2 x 10 mm²)	125 A gG
Resistencia a cortocircuito con máx. protección contra sobrecorrientes sector primario (I_SCCR )	25 kA_eff
Tensión TOV (U_T) – Característica (U_T )	335 V / 5 s – soportado
Tensión TOV (U_T) – Característica (U_T )	440 V / 120 min – soportado
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido
Sección de conexión (mín.)	6 mm²hilos finos
Sección de conexión (máx.)	10 mm²rígido / flexible
Sección de conexión (mín.) con terminal	1,5 mm²
Sección de conexión (máx.) con terminal	6 mm²
Sección de conexión (máx.) con terminal sin cuello	10 mm²
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	3 módulo(s), DIN 43880
Certificaciones	KEMA, VDE
Contactos de señalización remota/Forma de contacto	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para contacto de señalización remota	máx. 1,5 mm²rígido / flexible

Product 942319 was added to Notepad.

Go to Notepad

Product 942319 was added to the cart.

Go to Web-Shop

Part No. 942308 DG MP TNC 440 FM

GTIN 4013364495258, Customs tariff No. (EU): 85363030, Gross weight: 355.78 g, PU: 1.00 unidad(es)

Images

Additional information

CAD files

Descargador de sobretensiones DEHNguard MP TNC 440 FM
Descargador de sobretensiones
de 3 polos, modular, enchufable
con doble borne de conexión Push-in, adecuado para
conexión en paralelo y cableado de paso
para redes TN-C de 400/690 V, ancho de 3 módulos
con contacto de señalización remota
Descargador Tipo 2 + Tipo 3 según EN 61643-11
Indicación de fallo
Máxima tensión de servicio: 440 V CA
Nivel de protección: <= 2 kV
Corriente nominal de descarga: 20 kA
Resistencia al cortocircuito: 25 kAeff
Coordinación energética según DIN EN 62305-4
Descargador de la familia Red/Line

Producto DEHN
Tipo: DG MP TNC 440 FM
art. no.: 942308
o equivalente

Certificates

Technical data

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Clase II + Clase III
Máx. tensión permisible de servicio AC (U_C )	440 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección (U_P )	≤ 2 kV
Certificaciones	KEMA, VDE
Contactos de señalización remota/Forma de contacto	contacto conmutado

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Clase II + Clase III
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	400 / 690 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC (U_C )	440 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Choque combinado [L-N] (U_OC )	20 kV
Intensidad nominal con cableado de paso en serie (I_L )	40 A
Nivel de protección (U_P )	≤ 2 kV
Nivel de protección con 5 kA (U_P )	≤ 1,7 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Protección contra sobrecorrientes máxima aguas arriba del descargador con cableado de paso en serie	40 A gG
Protección contra sobrecorrientes máxima aguas arriba del descargador con conexión en paralelo (conexión doble 2 x 10 mm²)	125 A gG
Resistencia a cortocircuito con máx. protección contra sobrecorrientes sector primario (I_SCCR )	25 kA_eff
Tensión TOV (U_T) – Característica (U_T )	580 V / 5 s – soportado
Tensión TOV (U_T) – Característica (U_T )	765 V / 120 min – fallo de seguridad
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido
Sección de conexión (mín.)	6 mm²hilos finos
Sección de conexión (máx.)	10 mm²rígido / flexible
Sección de conexión (mín.) con terminal	1,5 mm²
Sección de conexión (máx.) con terminal	6 mm²
Sección de conexión (máx.) con terminal sin cuello	10 mm²
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	3 módulo(s), DIN 43880
Certificaciones	KEMA, VDE
Contactos de señalización remota/Forma de contacto	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para contacto de señalización remota	máx. 1,5 mm²rígido / flexible

Product 942308 was added to Notepad.

Go to Notepad

Product 942308 was added to the cart.

Go to Web-Shop

Part No. 942400 DG MP TNS 275

GTIN 4013364484115, Customs tariff No. (EU): 85363030, Gross weight: 407.53 g, PU: 1.00 unidad(es)

Images

Additional information

CAD files

Descargador de sobretensiones DEHNguard MP TNS 275
Descargador de sobretensiones
de 4 polos, modular, enchufable
con doble borne de conexión Push-in, adecuado para
conexión en paralelo y cableado de paso
para sistemas TN-S, ancho de 4 módulos
Descargador Tipo 2 + Tipo 3 según EN 61643-11
Indicación de fallo
Máxima tensión de servicio: 275 V CA
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga: 20 kA
Resistencia al cortocircuito: 50 kAeff
Coordinación energética según DIN EN 62305-4
Descargador de la familia Red/Line

Producto DEHN
Tipo: DG MP TNS 275
art. no.: 942400
o equivalente

Certificates

Technical data

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Clase II + Clase III
Máx. tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Certificaciones	KEMA, VDE

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Clase II + Clase III
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Choque combinado [L-N] (U_OC )	20 kV
Intensidad nominal con cableado de paso en serie (I_L )	40 A
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Nivel de protección [L-PE]/[N-PE] con 5 kA (U_P )	≤ 1 / ≤ 1 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Protección contra sobrecorrientes máxima aguas arriba del descargador con cableado de paso en serie	40 A gG
Protección contra sobrecorrientes máxima aguas arriba del descargador con conexión en paralelo (conexión doble 2 x 10 mm²)	125 A gG
Resistencia a cortocircuito con máx. protección contra sobrecorrientes sector primario (I_SCCR )	50 kA_eff
Tensión TOV (U_T) – Característica (U_T )	335 V / 5 s – soportado
Tensión TOV (U_T) – Característica (U_T )	440 V / 120 min. – fallo seguro
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido
Sección de conexión (mín.)	6 mm²hilos finos
Sección de conexión (máx.)	10 mm²rígido / flexible
Sección de conexión (mín.) con terminal	1,5 mm²
Sección de conexión (máx.) con terminal	6 mm²
Sección de conexión (máx.) con terminal sin cuello	10 mm²
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	4 módulo(s), DIN 43880
Certificaciones	KEMA, VDE

Product 942400 was added to Notepad.

Go to Notepad

Product 942400 was added to the cart.

Go to Web-Shop

Part No. 942408 DG MP TNS 150 FM

GTIN 4013364484863, Customs tariff No. (EU): 85363030, Gross weight: 385.91 g, PU: 1.00 unidad(es)

Images

Additional information

CAD files

Descargador de sobretensiones DEHNguard MP TNS 150 FM
Descargador de sobretensiones
de 4 polos, modular, enchufable
con doble borne de conexión Push-in, adecuado para
conexión en paralelo y cableado de paso
para sistemas TN-S, ancho de 4 módulos
con contacto de señalización remota
Descargador Tipo 2 + Tipo 3 según EN 61643-11
Indicación de fallo
Máxima tensión de servicio: 150 V CA
Nivel de protección: <= 0,7 kV
Corriente nominal de descarga: 15 kA
Resistencia al cortocircuito: 50 kAeff
Coordinación energética según DIN EN 62305-4
Descargador de la familia Red/Line

Producto DEHN
Tipo: DG MP TNS 150 FM
art. no.: 942408
o equivalente

Certificates

Technical data

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Clase II + Clase III
Máx. tensión permisible de servicio AC (U_C )	150 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	15 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 0,7 / ≤ 0,7 kV
Certificaciones	KEMA, VDE
Contactos de señalización remota/Forma de contacto	contacto conmutado

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Clase II + Clase III
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	120 / 208 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC (U_C )	150 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	15 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Choque combinado [L-N] (U_OC )	20 kV
Intensidad nominal con cableado de paso en serie (I_L )	40 A
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 0,7 / ≤ 0,7 kV
Nivel de protección [L-PE]/[N-PE] con 5 kA (U_P )	≤ 0,55 / ≤ 0,55 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Protección contra sobrecorrientes máxima aguas arriba del descargador con cableado de paso en serie	40 A gG
Protección contra sobrecorrientes máxima aguas arriba del descargador con conexión en paralelo (conexión doble 2 x 10 mm²)	125 A gG
Resistencia a cortocircuito con máx. protección contra sobrecorrientes sector primario (I_SCCR )	50 kA_eff
Tensión TOV (U_T) – Característica (U_T )	175 V / 5 s – soportado
Tensión TOV (U_T) – Característica (U_T )	230 V / 120 min – fallo de seguridad
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido
Sección de conexión (mín.)	6 mm²hilos finos
Sección de conexión (máx.)	10 mm²rígido / flexible
Sección de conexión (mín.) con terminal	1,5 mm²
Sección de conexión (máx.) con terminal	6 mm²
Sección de conexión (máx.) con terminal sin cuello	10 mm²
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	4 módulo(s), DIN 43880
Certificaciones	KEMA, VDE
Contactos de señalización remota/Forma de contacto	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para contacto de señalización remota	máx. 1,5 mm²rígido / flexible

Product 942408 was added to Notepad.

Go to Notepad

Product 942408 was added to the cart.

Go to Web-Shop

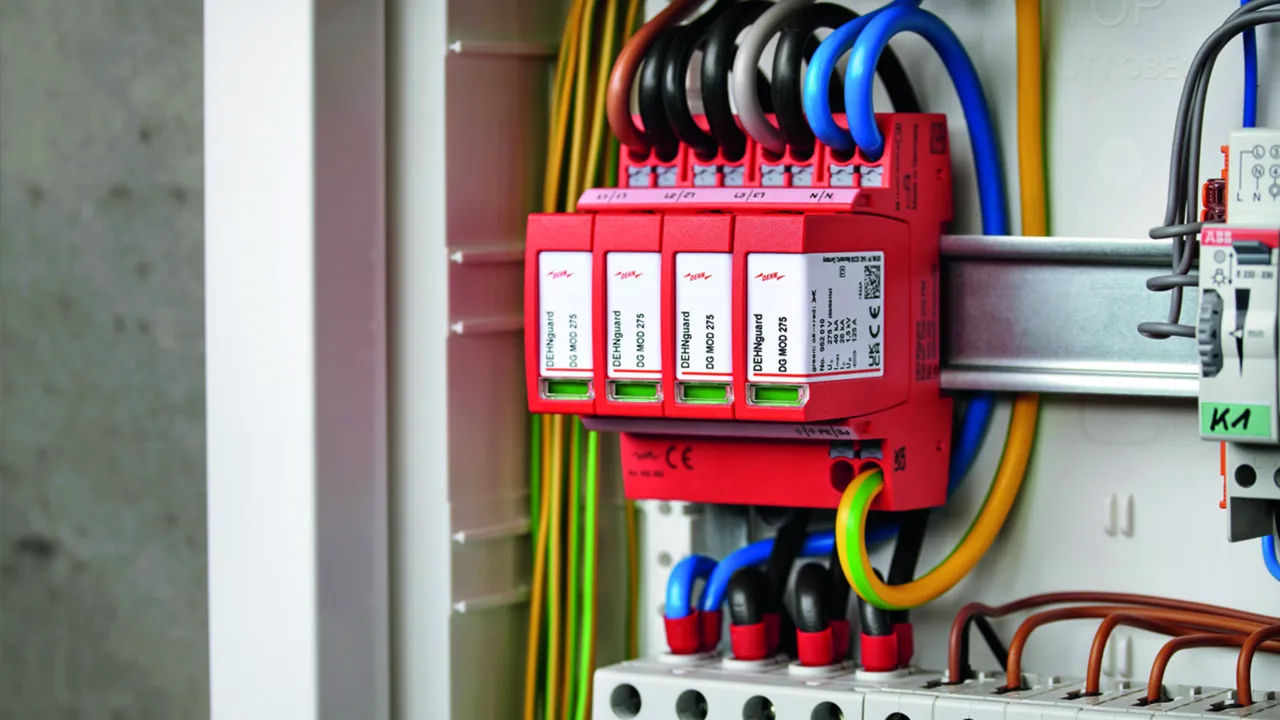

Part No. 942405 DG MP TNS 275 FM

GTIN 4013364477124, Customs tariff No. (EU): 85363030, Gross weight: 350.91 g, PU: 1.00 unidad(es)

Images

Additional information

CAD files

Descargador de sobretensiones DEHNguard MP TNS 275 FM
Descargador de sobretensiones
de 4 polos, modular, enchufable
con doble borne de conexión Push-in, adecuado para
conexión en paralelo y cableado de paso
para sistemas TN-S, ancho de 4 módulos
con contacto de señalización remota
Descargador Tipo 2 + Tipo 3 según EN 61643-11
Indicación de fallo
Máxima tensión de servicio: 275 V CA
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga: 20 kA
Resistencia al cortocircuito: 50 kAeff
Coordinación energética según DIN EN 62305-4
Descargador de la familia Red/Line

Producto DEHN
Tipo: DG MP TNS 275 FM
art. no.: 942405
o equivalente

Certificates

Technical data

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Clase II + Clase III
Máx. tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Certificaciones	KEMA, VDE
Contactos de señalización remota/Forma de contacto	contacto conmutado

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Clase II + Clase III
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Choque combinado [L-N] (U_OC )	20 kV
Intensidad nominal con cableado de paso en serie (I_L )	40 A
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Nivel de protección [L-PE]/[N-PE] con 5 kA (U_P )	≤ 1 / ≤ 1 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Protección contra sobrecorrientes máxima aguas arriba del descargador con cableado de paso en serie	40 A gG
Protección contra sobrecorrientes máxima aguas arriba del descargador con conexión en paralelo (conexión doble 2 x 10 mm²)	125 A gG
Resistencia a cortocircuito con máx. protección contra sobrecorrientes sector primario (I_SCCR )	50 kA_eff
Tensión TOV (U_T) – Característica (U_T )	335 V / 5 s – soportado
Tensión TOV (U_T) – Característica (U_T )	440 V / 120 min. – fallo seguro
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido
Sección de conexión (mín.)	6 mm²hilos finos
Sección de conexión (máx.)	10 mm²rígido / flexible
Sección de conexión (mín.) con terminal	1,5 mm²
Sección de conexión (máx.) con terminal	6 mm²
Sección de conexión (máx.) con terminal sin cuello	10 mm²
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	4 módulo(s), DIN 43880
Certificaciones	KEMA, VDE
Contactos de señalización remota/Forma de contacto	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para contacto de señalización remota	máx. 1,5 mm²rígido / flexible

Product 942405 was added to Notepad.

Go to Notepad

Product 942405 was added to the cart.

Go to Web-Shop

Part No. 942409 DG MP TNS 385 FM

GTIN 4013364484832, Customs tariff No. (EU): 85363030, Gross weight: 441.67 g, PU: 1.00 unidad(es)

Images

Additional information

CAD files

Descargador de sobretensiones DEHNguard MP TNS 385 FM
Descargador de sobretensiones
de 4 polos, modular, enchufable
con doble borne de conexión Push-in, adecuado para
conexión en paralelo y cableado de paso
para sistemas TN-S, ancho de 4 módulos
con contacto de señalización remota
Descargador Tipo 2 + Tipo 3 según EN 61643-11
Indicación de fallo
Máxima tensión de servicio: 385 V CA
Nivel de protección: <= 1,75 kV
Corriente nominal de descarga: 20 kA
Resistencia al cortocircuito: 25 kAeff
Coordinación energética según DIN EN 62305-4
Descargador de la familia Red/Line

Producto DEHN
Tipo: DG MP TNS 385 FM
art. no.: 942409
o equivalente

Certificates

Technical data

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Clase II + Clase III
Máx. tensión permisible de servicio AC (U_C )	385 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,75 kV
Certificaciones	KEMA, VDE
Contactos de señalización remota/Forma de contacto	contacto conmutado

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Clase II + Clase III
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC (U_C )	385 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Choque combinado [L-N] (U_OC )	20 kV
Intensidad nominal con cableado de paso en serie (I_L )	40 A
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,75 kV
Nivel de protección [L-PE]/[N-PE] con 5 kA (U_P )	≤ 1,35 / ≤ 1,35 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Protección contra sobrecorrientes máxima aguas arriba del descargador con cableado de paso en serie	40 A gG
Protección contra sobrecorrientes máxima aguas arriba del descargador con conexión en paralelo (conexión doble 2 x 10 mm²)	125 A gG
Resistencia a cortocircuito con máx. protección contra sobrecorrientes sector primario (I_SCCR )	25 kA_eff
Tensión TOV (U_T) – Característica (U_T )	335 V / 5 s – soportado
Tensión TOV (U_T) – Característica (U_T )	440 V / 120 min – soportado
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido
Sección de conexión (mín.)	6 mm²hilos finos
Sección de conexión (máx.)	10 mm²rígido / flexible
Sección de conexión (mín.) con terminal	1,5 mm²
Sección de conexión (máx.) con terminal	6 mm²
Sección de conexión (máx.) con terminal sin cuello	10 mm²
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	4 módulo(s), DIN 43880
Certificaciones	KEMA, VDE
Contactos de señalización remota/Forma de contacto	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para contacto de señalización remota	máx. 1,5 mm²rígido / flexible

Product 942409 was added to Notepad.

Go to Notepad

Product 942409 was added to the cart.

Go to Web-Shop

Part No. 942310 DG MP TT 275

GTIN 4013364484108, Customs tariff No. (EU): 85363030, Gross weight: 343.84 g, PU: 1.00 unidad(es)

Images

Additional information

CAD files

Descargador de sobretensiones DEHNguard MP TT 275
Descargador de sobretensiones
de 4 polos, modular, enchufable
con doble borne de conexión Push-in, adecuado para
conexión en paralelo y cableado de paso
para sistemas TT y TN-S, ancho de 4 módulos
Descargador Tipo 2 + Tipo 3 según EN 61643-11
Indicación de fallo
Máxima tensión de servicio: 275 V CA
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga: 20 kA
Resistencia al cortocircuito: 50 kAeff
Coordinación energética según DIN EN 62305-4
Descargador de la familia Red/Line

Producto DEHN
Tipo: DG MP TT 275
art. no.: 942310
o equivalente

Certificates

Technical data

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Clase II + Clase III
Máx. tensión permisible de servicio AC [L-N] (U_C )	275 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Certificaciones	KEMA, VDE

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Clase II + Clase III
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC [L-N] (U_C )	275 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Choque combinado [L-N] (U_OC )	20 kV
Choque combinado [N-PE] (U_OC )	6 kV
Intensidad nominal con cableado de paso en serie (I_L )	40 A
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Nivel de protección [L-N]/[N-PE] con 5 kA (U_P )	≤ 1 / ≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva [N-PE] (I_fi )	100 A_eff
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [N-PE] (t_A )	≤ 100 ns
Protección contra sobrecorrientes máxima aguas arriba del descargador con cableado de paso en serie	40 A gG
Protección contra sobrecorrientes máxima aguas arriba del descargador con conexión en paralelo (conexión doble 2 x 10 mm²)	125 A gG
Resistencia a cortocircuito con máx. protección contra sobrecorrientes sector primario (I_SCCR )	50 kA_eff
Tensión TOV [L-N] (U_T) – Característica (U_T )	335 V / 5 s – soportado
Tensión TOV [L-N] (U_T) – Característica (U_T )	440 V / 120 min. – fallo seguro
Tensión TOV [N-PE] (U_T) – Característica (U_T )	1200 V / 200 ms – soportado
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido
Sección de conexión (mín.)	6 mm²hilos finos
Sección de conexión (máx.)	10 mm²rígido / flexible
Sección de conexión (mín.) con terminal	1,5 mm²
Sección de conexión (máx.) con terminal	6 mm²
Sección de conexión (máx.) con terminal sin cuello	10 mm²
Montaje sobre	carril DIN 35 mm según EN 60175
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	4 módulo(s), DIN 43880
Certificaciones	KEMA, VDE
Datos técnicos adicionales:	---------------------------------
Corriente de impulso de rayo (10/350 µs) [N-P E] (I_imp )	12 kA
Nivel de protección [L-PE] (U_P )	1,5 kV

Product 942310 was added to Notepad.

Go to Notepad

Product 942310 was added to the cart.

Go to Web-Shop

Part No. 942328 DG MP TT 150 FM

GTIN 4013364484856, Customs tariff No. (EU): 85363030, Gross weight: 388.86 g, PU: 1.00 unidad(es)

Images

Additional information

CAD files

Descargador de sobretensiones DEHNguard MP TT 275 FM
Descargador de sobretensiones
de 4 polos, modular, enchufable
con doble borne de conexión Push-in, adecuado para
conexión en paralelo y cableado de paso
para sistemas TT y TN-S, ancho de 4 módulos
con contacto de señalización remota
Descargador Tipo 2 + Tipo 3 según EN 61643-11
Indicación de fallo
Máxima tensión de servicio: 150 V CA
Nivel de protección: <= 0,7 kV
Corriente nominal de descarga: 15 kA
Resistencia al cortocircuito: 50 kAeff
Coordinación energética según DIN EN 62305-4
Descargador de la familia Red/Line

Producto DEHN
Tipo: DG MP TT 150 FM
art. no.: 942328
o equivalente

Certificates

Technical data

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Clase II + Clase III
Máx. tensión permisible de servicio AC [L-N] (U_C )	150 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) [L-N] (I_n )	15 kA
Corriente nominal de descarga (8/20 µs) [N-PE] (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 0,7 / ≤ 1,5 kV
Certificaciones	KEMA, VDE
Contactos de señalización remota/Forma de contacto	contacto conmutado

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Clase II + Clase III
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	120 / 208 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC [L-N] (U_C )	150 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) [L-N] (I_n )	15 kA
Corriente nominal de descarga (8/20 µs) [N-PE] (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Choque combinado [L-N] (U_OC )	20 kV
Choque combinado [N-PE] (U_OC )	6 kV
Intensidad nominal con cableado de paso en serie (I_L )	40 A
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 0,7 / ≤ 1,5 kV
Nivel de protección [L-N]/[N-PE] con 5 kA (U_P )	≤ 0,55 / ≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva [N-PE] (I_fi )	100 A_eff
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [N-PE] (t_A )	≤ 100 ns
Protección contra sobrecorrientes máxima aguas arriba del descargador con cableado de paso en serie	40 A gG
Protección contra sobrecorrientes máxima aguas arriba del descargador con conexión en paralelo (conexión doble 2 x 10 mm²)	125 A gG
Resistencia a cortocircuito con máx. protección contra sobrecorrientes sector primario (I_SCCR )	50 kA_eff
Tensión TOV [L-N] (U_T) – Característica (U_T )	175 V / 5 s – soportado
Tensión TOV [L-N] (U_T) – Característica (U_T )	230 V / 120 min – fallo de seguridad
Tensión TOV [N-PE] (U_T) – Característica (U_T )	1200 V / 200 ms – soportado
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido
Sección de conexión (mín.)	6 mm²hilos finos
Sección de conexión (máx.)	10 mm²rígido / flexible
Sección de conexión (mín.) con terminal	1,5 mm²
Sección de conexión (máx.) con terminal	6 mm²
Sección de conexión (máx.) con terminal sin cuello	10 mm²
Montaje sobre	carril DIN 35 mm según EN 60175
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	4 módulo(s), DIN 43880
Certificaciones	KEMA, VDE
Contactos de señalización remota/Forma de contacto	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para contacto de señalización remota	máx. 1,5 mm²rígido / flexible
Datos técnicos adicionales:	---------------------------------
Corriente de impulso de rayo (10/350 µs) [N-P E] (I_imp )	12 kA
Nivel de protección [L-PE] (U_P )	1,5 kV

Product 942328 was added to Notepad.

Go to Notepad

Product 942328 was added to the cart.

Go to Web-Shop

Part No. 942315 DG MP TT 275 FM

GTIN 4013364477162, Customs tariff No. (EU): 85363030, Gross weight: 346.63 g, PU: 1.00 unidad(es)

Images

Additional information

CAD files

Descargador de sobretensiones DEHNguard MP TT 275 FM
Descargador de sobretensiones
de 4 polos, modular, enchufable
con doble borne de conexión Push-in, adecuado para
conexión en paralelo y cableado de paso
para sistemas TT y TN-S, ancho de 4 módulos
con contacto de señalización remota
Descargador Tipo 2 + Tipo 3 según EN 61643-11
Indicación de fallo
Máxima tensión de servicio: 275 V CA
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga: 20 kA
Resistencia al cortocircuito: 50 kAeff
Coordinación energética según DIN EN 62305-4
Descargador de la familia Red/Line

Producto DEHN
Tipo: DG MP TT 275 FM
art. no.: 942315
o equivalente

Certificates

Technical data

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Clase II + Clase III
Máx. tensión permisible de servicio AC [L-N] (U_C )	275 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Certificaciones	KEMA, VDE
Contactos de señalización remota/Forma de contacto	contacto conmutado

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Clase II + Clase III
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC [L-N] (U_C )	275 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Choque combinado [L-N] (U_OC )	20 kV
Choque combinado [N-PE] (U_OC )	6 kV
Intensidad nominal con cableado de paso en serie (I_L )	40 A
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Nivel de protección [L-N]/[N-PE] con 5 kA (U_P )	≤ 1 / ≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva [N-PE] (I_fi )	100 A_eff
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [N-PE] (t_A )	≤ 100 ns
Protección contra sobrecorrientes máxima aguas arriba del descargador con cableado de paso en serie	40 A gG
Protección contra sobrecorrientes máxima aguas arriba del descargador con conexión en paralelo (conexión doble 2 x 10 mm²)	125 A gG
Resistencia a cortocircuito con máx. protección contra sobrecorrientes sector primario (I_SCCR )	50 kA_eff
Tensión TOV [L-N] (U_T) – Característica (U_T )	335 V / 5 s – soportado
Tensión TOV [L-N] (U_T) – Característica (U_T )	440 V / 120 min. – fallo seguro
Tensión TOV [N-PE] (U_T) – Característica (U_T )	1200 V / 200 ms – soportado
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido
Sección de conexión (mín.)	6 mm²hilos finos
Sección de conexión (máx.)	10 mm²rígido / flexible
Sección de conexión (mín.) con terminal	1,5 mm²
Sección de conexión (máx.) con terminal	6 mm²
Sección de conexión (máx.) con terminal sin cuello	10 mm²
Montaje sobre	carril DIN 35 mm según EN 60175
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	4 módulo(s), DIN 43880
Certificaciones	KEMA, VDE
Contactos de señalización remota/Forma de contacto	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para contacto de señalización remota	máx. 1,5 mm²rígido / flexible
Datos técnicos adicionales:	---------------------------------
Corriente de impulso de rayo (10/350 µs) [N-P E] (I_imp )	12 kA
Nivel de protección [L-PE] (U_P )	1,5 kV

Product 942315 was added to Notepad.

Go to Notepad

Product 942315 was added to the cart.

Go to Web-Shop

Part No. 942325 DG MP TT 320 FM

GTIN 4013364484849, Customs tariff No. (EU): 85363030, Gross weight: 418.85 g, PU: 1.00 unidad(es)

Images

Additional information

CAD files

Descargador de sobretensiones DEHNguard MP TT 320 FM
Descargador de sobretensiones
de 4 polos, modular, enchufable
con doble borne de conexión Push-in, adecuado para
conexión en paralelo y cableado de paso
para sistemas TT y TN-S, ancho de 4 módulos
con contacto de señalización remota
Descargador Tipo 2 + Tipo 3 según EN 61643-11
Indicación de fallo
Máxima tensión de servicio: 320 V CA
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga: 20 kA
Resistencia al cortocircuito: 25 kAeff
Coordinación energética según DIN EN 62305-4
Descargador de la familia Red/Line

Producto DEHN
Tipo: DG MP TT 320 FM
art. no.: 942325
o equivalente

Certificates

Technical data

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Clase II + Clase III
Máx. tensión permisible de servicio AC [L-N] (U_C )	320 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Certificaciones	KEMA, VDE
Contactos de señalización remota/Forma de contacto	contacto conmutado

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Clase II + Clase III
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC [L-N] (U_C )	320 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Choque combinado [L-N] (U_OC )	20 kV
Choque combinado [N-PE] (U_OC )	6 kV
Intensidad nominal con cableado de paso en serie (I_L )	40 A
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Nivel de protección [L-N]/[N-PE] con 5 kA (U_P )	≤ 1,2 / ≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva [N-PE] (I_fi )	100 A_eff
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [N-PE] (t_A )	≤ 100 ns
Protección contra sobrecorrientes máxima aguas arriba del descargador con cableado de paso en serie	40 A gG
Protección contra sobrecorrientes máxima aguas arriba del descargador con conexión en paralelo (conexión doble 2 x 10 mm²)	125 A gG
Resistencia a cortocircuito con máx. protección contra sobrecorrientes sector primario (I_SCCR )	25 kA_eff
Tensión TOV [L-N] (U_T) – Característica (U_T )	335 V / 5 s – soportado
Tensión TOV [L-N] (U_T) – Característica (U_T )	440 V / 120 min. – fallo seguro
Tensión TOV [N-PE] (U_T) – Característica (U_T )	1200 V / 200 ms – soportado
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido
Sección de conexión (mín.)	6 mm²hilos finos
Sección de conexión (máx.)	10 mm²rígido / flexible
Sección de conexión (mín.) con terminal	1,5 mm²
Sección de conexión (máx.) con terminal	6 mm²
Sección de conexión (máx.) con terminal sin cuello	10 mm²
Montaje sobre	carril DIN 35 mm según EN 60175
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	4 módulo(s), DIN 43880
Certificaciones	KEMA, VDE
Contactos de señalización remota/Forma de contacto	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para contacto de señalización remota	máx. 1,5 mm²rígido / flexible
Datos técnicos adicionales:	---------------------------------
Corriente de impulso de rayo (10/350 µs) [N-P E] (I_imp )	12 kA
Nivel de protección [L-PE] (U_P )	1,5 kV

Product 942325 was added to Notepad.

Go to Notepad

Product 942325 was added to the cart.

Go to Web-Shop

Part No. 942317 DG MP TT 385 FM

GTIN 4013364484825, Customs tariff No. (EU): 85363030, Gross weight: 430.48 g, PU: 1.00 unidad(es)

Images

Additional information

CAD files

Descargador de sobretensiones DEHNguard MP TT 385 FM
Descargador de sobretensiones
de 4 polos, modular, enchufable
con doble borne de conexión Push-in, adecuado para
conexión en paralelo y cableado de paso
para sistemas TT y TN-S, ancho de 4 módulos
con contacto de señalización remota
Descargador Tipo 2 + Tipo 3 según EN 61643-11
Indicación de fallo
Máxima tensión de servicio: 385 V CA
Nivel de protección: <= 1,75 kV
Corriente nominal de descarga: 20 kA
Resistencia al cortocircuito: 25 kAeff
Coordinación energética según DIN EN 62305-4
Descargador de la familia Red/Line

Producto DEHN
Tipo: DG MP TT 385 FM
art. no.: 942317
o equivalente

Certificates

Technical data

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Clase II + Clase III
Máx. tensión permisible de servicio AC [L-N] (U_C )	385 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Certificaciones	KEMA, VDE
Contactos de señalización remota/Forma de contacto	contacto conmutado

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Clase II + Clase III
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC [L-N] (U_C )	385 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Choque combinado [L-N] (U_OC )	20 kV
Choque combinado [N-PE] (U_OC )	6 kV
Intensidad nominal con cableado de paso en serie (I_L )	40 A
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Nivel de protección [L-N]/[N-PE] con 5 kA (U_P )	≤ 1,35 / ≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva [N-PE] (I_fi )	100 A_eff
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [N-PE] (t_A )	≤ 100 ns
Protección contra sobrecorrientes máxima aguas arriba del descargador con cableado de paso en serie	40 A gG
Protección contra sobrecorrientes máxima aguas arriba del descargador con conexión en paralelo (conexión doble 2 x 10 mm²)	125 A gG
Resistencia a cortocircuito con máx. protección contra sobrecorrientes sector primario (I_SCCR )	25 kA_eff
Tensión TOV [L-N] (U_T) – Característica (U_T )	335 V / 5 s – soportado
Tensión TOV [L-N] (U_T) – Característica (U_T )	440 V / 120 min – soportado
Tensión TOV [N-PE] (U_T) – Característica (U_T )	1200 V / 200 ms – soportado
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido
Sección de conexión (mín.)	6 mm²hilos finos
Sección de conexión (máx.)	10 mm²rígido / flexible
Sección de conexión (mín.) con terminal	1,5 mm²
Sección de conexión (máx.) con terminal	6 mm²
Sección de conexión (máx.) con terminal sin cuello	10 mm²
Montaje sobre	carril DIN 35 mm según EN 60175
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	4 módulo(s), DIN 43880
Certificaciones	KEMA, VDE
Contactos de señalización remota/Forma de contacto	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para contacto de señalización remota	máx. 1,5 mm²rígido / flexible
Datos técnicos adicionales:	---------------------------------
Corriente de impulso de rayo (10/350 µs) [N-P E] (I_imp )	12 kA
Nivel de protección [L-PE] (U_P )	1,5 kV

Product 942317 was added to Notepad.

Go to Notepad

Product 942317 was added to the cart.

Go to Web-Shop

Part No. 942200 DG MP TN 275

GTIN 4013364495395, Customs tariff No. (EU): 85363030, Gross weight: 228.88 g, PU: 1.00 unidad(es)

Images

Additional information

CAD files

Descargador de sobretensiones DEHNguard MP TNS 275
Descargador de sobretensiones
de 2 polos, modular, enchufable
con doble borne de conexión Push-in, adecuado para
conexión en paralelo y cableado de paso
para redes monofásicas TN de 230 V, ancho de 2 módulos
Descargador Tipo 2 + Tipo 3 según EN 61643-11
Indicación de fallo
Máxima tensión de servicio: 275 V CA
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga: 20 kA
Resistencia al cortocircuito: 50 kAeff
Coordinación energética según DIN EN 62305-4
Descargador de la familia Red/Line

Producto DEHN
Tipo: DG MP TN 275
art. no.: 942200
o equivalente

Certificates

Technical data

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Clase II + Clase III
Máx. tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Certificaciones	KEMA, VDE

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Clase II + Clase III
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Choque combinado [L-N] (U_OC )	20 kV
Intensidad nominal con cableado de paso en serie (I_L )	40 A
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Nivel de protección [L-PE]/[N-PE] con 5 kA (U_P )	≤ 1 / ≤ 1 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Protección contra sobrecorrientes máxima aguas arriba del descargador con cableado de paso en serie	40 A gG
Protección contra sobrecorrientes máxima aguas arriba del descargador con conexión en paralelo (conexión doble 2 x 10 mm²)	125 A gG
Resistencia a cortocircuito con máx. protección contra sobrecorrientes sector primario (I_SCCR )	50 kA_eff
Tensión TOV (U_T) – Característica (U_T )	335 V / 5 s – soportado
Tensión TOV (U_T) – Característica (U_T )	440 V / 120 min. – fallo seguro
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido
Sección de conexión (mín.)	6 mm²hilos finos
Sección de conexión (máx.)	10 mm²rígido / flexible
Sección de conexión (mín.) con terminal	1,5 mm²
Sección de conexión (máx.) con terminal	6 mm²
Sección de conexión (máx.) con terminal sin cuello	10 mm²
Montaje sobre	carril DIN 35 mm según EN 60175
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	2 módulo(s), DIN 43880
Certificaciones	KEMA, VDE

Product 942200 was added to Notepad.

Go to Notepad

Product 942200 was added to the cart.

Go to Web-Shop

Part No. 942207 DG MP TN 150 FM

GTIN 4013364495418, Customs tariff No. (EU): 85363030, Gross weight: 231.67 g, PU: 1.00 unidad(es)

Images

Additional information

CAD files

Descargador de sobretensiones DEHNguard MP TN 150 FM
Descargador de sobretensiones
de 2 polos, modular, enchufable
con doble borne de conexión Push-in, adecuado para
conexión en paralelo y cableado de paso
para redes TN monofásicas, ancho de 2 módulos
con contacto de señalización remota
Descargador Tipo 2 + Tipo 3 según EN 61643-11
Indicación de fallo
Máxima tensión de servicio: 150 V CA
Nivel de protección: <= 0,7 kV
Corriente nominal de descarga: 15 kA
Resistencia al cortocircuito: 50 kAeff
Coordinación energética según DIN EN 62305-4
Descargador de la familia Red/Line

Producto DEHN
Tipo: DG MP TN 150 FM
art. no.: 942207
o equivalente

Certificates

Technical data

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Clase II + Clase III
Máx. tensión permisible de servicio AC (U_C )	150 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	15 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 0,7 / ≤ 0,7 kV
Certificaciones	KEMA, VDE
Contactos de señalización remota/Forma de contacto	Contacto conmutado

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Clase II + Clase III
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	120 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC (U_C )	150 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	15 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Choque combinado [L-N] (U_OC )	20 kV
Intensidad nominal con cableado de paso en serie (I_L )	40 A
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 0,7 / ≤ 0,7 kV
Nivel de protección [L-PE]/[N-PE] con 5 kA (U_P )	≤ 0,55 / ≤ 0,55 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Protección contra sobrecorrientes máxima aguas arriba del descargador con cableado de paso en serie	40 A gG
Protección contra sobrecorrientes máxima aguas arriba del descargador con conexión en paralelo (conexión doble 2 x 10 mm²)	125 A gG
Resistencia a cortocircuito con máx. protección contra sobrecorrientes sector primario (I_SCCR )	50 kA_eff
Tensión TOV (U_T) – Característica (U_T )	175 V / 5 s – soportado
Tensión TOV (U_T) – Característica (U_T )	230 V / 120 min – fallo de seguridad
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido
Sección de conexión (mín.)	6 mm²hilos finos
Sección de conexión (máx.)	10 mm²rígido / flexible
Sección de conexión (mín.) con terminal	1,5 mm²
Sección de conexión (máx.) con terminal	6 mm²
Sección de conexión (máx.) con terminal sin cuello	10 mm²
Montaje sobre	carril DIN 35 mm según EN 60175
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	2 módulo(s), DIN 43880
Certificaciones	KEMA, VDE
Contactos de señalización remota/Forma de contacto	Contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para contacto de señalización remota	máx. 1,5 mm²rígido / flexible

Product 942207 was added to Notepad.

Go to Notepad

Product 942207 was added to the cart.

Go to Web-Shop

Part No. 942205 DG MP TN 275 FM

GTIN 4013364495401, Customs tariff No. (EU): 85363030, Gross weight: 231.32 g, PU: 1.00 unidad(es)

Images

Additional information

CAD files

Descargador de sobretensiones DEHNguard MP TN 275 FM
Descargador de sobretensiones
de 2 polos, modular, enchufable
con doble borne de conexión Push-in, adecuado para
conexión en paralelo y cableado de paso
para redes monofásicas TN de 230 V, ancho de 2 módulos
con contacto de señalización remota
Descargador Tipo 2 + Tipo 3 según EN 61643-11
Indicación de fallo
Máxima tensión de servicio: 275 V CA
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga: 20 kA
Resistencia al cortocircuito: 50 kAeff
Coordinación energética según DIN EN 62305-4
Descargador de la familia Red/Line

Producto DEHN
Tipo: DG MP TN 275 FM
art. no.: 942205
o equivalente

Certificates

Technical data

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Clase II + Clase III
Máx. tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Certificaciones	KEMA, VDE
Contactos de señalización remota/Forma de contacto	Contacto conmutado

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Clase II + Clase III
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Choque combinado [L-N] (U_OC )	20 kV
Intensidad nominal con cableado de paso en serie (I_L )	40 A
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Nivel de protección [L-PE]/[N-PE] con 5 kA (U_P )	≤ 1 / ≤ 1 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Protección contra sobrecorrientes máxima aguas arriba del descargador con cableado de paso en serie	40 A gG
Protección contra sobrecorrientes máxima aguas arriba del descargador con conexión en paralelo (conexión doble 2 x 10 mm²)	125 A gG
Resistencia a cortocircuito con máx. protección contra sobrecorrientes sector primario (I_SCCR )	50 kA_eff
Tensión TOV (U_T) – Característica (U_T )	335 V / 5 s – soportado
Tensión TOV (U_T) – Característica (U_T )	440 V / 120 min. – fallo seguro
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido
Sección de conexión (mín.)	6 mm²hilos finos
Sección de conexión (máx.)	10 mm²rígido / flexible
Sección de conexión (mín.) con terminal	1,5 mm²
Sección de conexión (máx.) con terminal	6 mm²
Sección de conexión (máx.) con terminal sin cuello	10 mm²
Montaje sobre	carril DIN 35 mm según EN 60175
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	2 módulo(s), DIN 43880
Certificaciones	KEMA, VDE
Contactos de señalización remota/Forma de contacto	Contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para contacto de señalización remota	máx. 1,5 mm²rígido / flexible

Product 942205 was added to Notepad.

Go to Notepad

Product 942205 was added to the cart.

Go to Web-Shop

Part No. 942110 DG MP TT 2P 275

GTIN 4013364495326, Customs tariff No. (EU): 85363030, Gross weight: 220.36 g, PU: 1.00 unidad(es)

Images

Additional information

CAD files

Descargador de sobretensiones DEHNguard MP TT 2P 275
de dos polos, modular y enchufable
Descargador de sobretensiones con
doble borne de conexión Push-in apto para
conexión en paralelo y cableado de paso para
redes TN y TT monofásicas de 230 V, ancho de 2 módulos
Descargador tipo 2 + tipo 3 según EN 61643-11
Indicación de fallo
Máxima tensión de servicio: 275 V CA
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga: 20 kA
Resistencia al cortocircuito: 50 kAeff
Coordinación energética según DIN EN 62305-4
Descargador de la familia Red/Line

Producto DEHN
Tipo: DG MP TT 2P 275
art. no.: 942110
o equivalente

Certificates

Technical data

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Clase II + Clase III
Máx. tensión permisible de servicio AC [L-N] (U_C )	275 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Certificaciones	KEMA, VDE

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Clase II + Clase III
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC [L-N] (U_C )	275 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Choque combinado [L-N] (U_OC )	20 kV
Choque combinado [N-PE] (U_OC )	6 kV
Intensidad nominal con cableado de paso en serie (I_L )	40 A
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Nivel de protección [L-N]/[N-PE] con 5 kA (U_P )	≤ 1 / ≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva [N-PE] (I_fi )	100 A_eff
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [N-PE] (t_A )	≤ 100 ns
Protección contra sobrecorrientes máxima aguas arriba del descargador con cableado de paso en serie	40 A gG
Protección contra sobrecorrientes máxima aguas arriba del descargador con conexión en paralelo (conexión doble 2 x 10 mm²)	125 A gG
Resistencia a cortocircuito con máx. protección contra sobrecorrientes sector primario (I_SCCR )	50 kA_eff
Tensión TOV [L-N] (U_T) – Característica (U_T )	335 V / 5 s – soportado
Tensión TOV [L-N] (U_T) – Característica (U_T )	440 V / 120 min. – fallo seguro
Tensión TOV [N-PE] (U_T) – Característica (U_T )	1200 V / 200 ms – soportado
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido
Sección de conexión (mín.)	6 mm²hilos finos
Sección de conexión (máx.)	10 mm²rígido / flexible
Sección de conexión (mín.) con terminal	1,5 mm²
Sección de conexión (máx.) con terminal	6 mm²
Sección de conexión (máx.) con terminal sin cuello	10 mm²
Montaje sobre	carril DIN 35 mm según EN 60175
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	2 módulo(s), DIN 43880
Certificaciones	KEMA, VDE
Datos técnicos adicionales:	---------------------------------
Corriente de impulso de rayo (10/350 µs) [N-P E] (I_imp )	12 kA
Nivel de protección [L-PE] (U_P )	1,5 kV

Product 942110 was added to Notepad.

Go to Notepad

Product 942110 was added to the cart.

Go to Web-Shop

Part No. 942115 DG MP TT 2P 275 FM

GTIN 4013364495333, Customs tariff No. (EU): 85363030, Gross weight: 226.75 g, PU: 1.00 unidad(es)

Images

Additional information

CAD files

Descargador de sobretensiones DEHNguard MP TT 2P 275 FM
Descargador de sobretensiones
de 2 polos, modular, enchufable
con doble borne de conexión Push-in, adecuado para
conexión en paralelo y cableado de paso
para redes monofásicas TT y TN de 230 V, ancho de 2 módulos
con contacto de señalización remota
Descargador Tipo 2 + Tipo 3 según EN 61643-11
Indicación de fallo
Máxima tensión de servicio: 275 V CA
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga: 20 kA
Resistencia al cortocircuito: 50 kAeff
Coordinación energética según DIN EN 62305-4
Descargador de la familia Red/Line

Producto DEHN
Tipo: DG MP TT 2P 275 FM
art. no.: 942115
o equivalente

Certificates

Technical data

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Clase II + Clase III
Máx. tensión permisible de servicio AC [L-N] (U_C )	275 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Certificaciones	KEMA, VDE
Contactos de señalización remota/Forma de contacto	contacto conmutado

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Clase II + Clase III
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC [L-N] (U_C )	275 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Choque combinado [L-N] (U_OC )	20 kV
Choque combinado [N-PE] (U_OC )	6 kV
Intensidad nominal con cableado de paso en serie (I_L )	40 A
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Nivel de protección [L-N]/[N-PE] con 5 kA (U_P )	≤ 1 / ≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva [N-PE] (I_fi )	100 A_eff
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [N-PE] (t_A )	≤ 100 ns
Protección contra sobrecorrientes máxima aguas arriba del descargador con cableado de paso en serie	40 A gG
Protección contra sobrecorrientes máxima aguas arriba del descargador con conexión en paralelo (conexión doble 2 x 10 mm²)	125 A gG
Resistencia a cortocircuito con máx. protección contra sobrecorrientes sector primario (I_SCCR )	50 kA_eff
Tensión TOV [L-N] (U_T) – Característica (U_T )	335 V / 5 s – soportado
Tensión TOV [L-N] (U_T) – Característica (U_T )	440 V / 120 min. – fallo seguro
Tensión TOV [N-PE] (U_T) – Característica (U_T )	1200 V / 200 ms – soportado
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido
Sección de conexión (mín.)	6 mm²hilos finos
Sección de conexión (máx.)	10 mm²rígido / flexible
Sección de conexión (mín.) con terminal	1,5 mm²
Sección de conexión (máx.) con terminal	6 mm²
Sección de conexión (máx.) con terminal sin cuello	10 mm²
Montaje sobre	carril DIN 35 mm según EN 60175
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	2 módulo(s), DIN 43880
Certificaciones	KEMA, VDE
Contactos de señalización remota/Forma de contacto	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para contacto de señalización remota	máx. 1,5 mm²rígido / flexible
Datos técnicos adicionales:	---------------------------------
Corriente de impulso de rayo (10/350 µs) [N-P E] (I_imp )	12 kA
Nivel de protección [L-PE] (U_P )	1,5 kV

Product 942115 was added to Notepad.

Go to Notepad

Product 942115 was added to the cart.

Go to Web-Shop

Part No. 942135 DG MP TT 2P 320 FM

GTIN 4013364495340, Customs tariff No. (EU): 85363030, Gross weight: 230.96 g, PU: 1.00 unidad(es)

Images

Additional information

CAD files

Descargador de sobretensiones DEHNguard MP TT 2P 320 FM
Descargador de sobretensiones
de 2 polos, modular, enchufable
con doble borne de conexión Push-in, adecuado para
conexión en paralelo y cableado de paso
para redes monofásicas TT y TN de 230 V, ancho de 2 módulos
con contacto de señalización remota
Descargador Tipo 2 + Tipo 3 según EN 61643-11
Indicación de fallo
Máxima tensión de servicio: 320 V CA
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga: 20 kA
Resistencia al cortocircuito: 25 kAeff
Coordinación energética según DIN EN 62305-4
Descargador de la familia Red/Line

Producto DEHN
Tipo: DG MP TT 2P 320 FM
art. no.: 942135
o equivalente

Certificates

Technical data

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Clase II + Clase III
Máx. tensión permisible de servicio AC [L-N] (U_C )	320 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Certificaciones	KEMA, VDE
Contactos de señalización remota/Forma de contacto	contacto conmutado

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Clase II + Clase III
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC [L-N] (U_C )	320 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Choque combinado [L-N] (U_OC )	20 kV
Choque combinado [N-PE] (U_OC )	6 kV
Intensidad nominal con cableado de paso en serie (I_L )	40 A
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Nivel de protección [L-N]/[N-PE] con 5 kA (U_P )	≤ 1,2 / ≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva [N-PE] (I_fi )	100 A_eff
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [N-PE] (t_A )	≤ 100 ns
Protección contra sobrecorrientes máxima aguas arriba del descargador con cableado de paso en serie	40 A gG
Protección contra sobrecorrientes máxima aguas arriba del descargador con conexión en paralelo (conexión doble 2 x 10 mm²)	125 A gG
Resistencia a cortocircuito con máx. protección contra sobrecorrientes sector primario (I_SCCR )	25 kA_eff
Tensión TOV [L-N] (U_T) – Característica (U_T )	335 V / 5 s – soportado
Tensión TOV [L-N] (U_T) – Característica (U_T )	440 V / 120 min. – fallo seguro
Tensión TOV [N-PE] (U_T) – Característica (U_T )	1200 V / 200 ms – soportado
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido
Sección de conexión (mín.)	6 mm²hilos finos
Sección de conexión (máx.)	10 mm²rígido / flexible
Sección de conexión (mín.) con terminal	1,5 mm²
Sección de conexión (máx.) con terminal	6 mm²
Sección de conexión (máx.) con terminal sin cuello	10 mm²
Montaje sobre	carril DIN 35 mm según EN 60175
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	2 módulo(s), DIN 43880
Certificaciones	KEMA, VDE
Contactos de señalización remota/Forma de contacto	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para contacto de señalización remota	máx. 1,5 mm²rígido / flexible
Datos técnicos adicionales:	---------------------------------
Corriente de impulso de rayo (10/350 µs) [N-P E] (I_imp )	12 kA
Nivel de protección [L-PE] (U_P )	1,5 kV

Product 942135 was added to Notepad.

Go to Notepad

Product 942135 was added to the cart.

Go to Web-Shop

Part No. 942117 DG MP TT 2P 385 FM

GTIN 4013364495357, Customs tariff No. (EU): 85363030, Gross weight: 227.23 g, PU: 1.00 unidad(es)

Images

Additional information

CAD files

Descargador de sobretensiones DEHNguard MP TT 2P 385 FM
Descargador de sobretensiones
de 2 polos, modular, enchufable
con doble borne de conexión Push-in, adecuado para
conexión en paralelo y cableado de paso
para redes monofásicas TT y TN, ancho de 2 módulos
con contacto de señalización remota
Descargador Tipo 2 + Tipo 3 según EN 61643-11
Indicación de fallo
Máxima tensión de servicio: 385 V CA
Nivel de protección: <= 1,75 kV
Corriente nominal de descarga: 20 kA
Resistencia al cortocircuito: 25 kAeff
Coordinación energética según DIN EN 62305-4
Descargador de la familia Red/Line

Producto DEHN
Tipo: DG MP TT 2P 385 FM
art. no.: 942117
o equivalente

Certificates

Technical data

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Clase II + Clase III
Máx. tensión permisible de servicio AC [L-N] (U_C )	385 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Certificaciones	KEMA, VDE
Contactos de señalización remota/Forma de contacto	contacto conmutado

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Clase II + Clase III
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC [L-N] (U_C )	385 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Choque combinado [L-N] (U_OC )	20 kV
Choque combinado [N-PE] (U_OC )	6 kV
Intensidad nominal con cableado de paso en serie (I_L )	40 A
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Nivel de protección [L-N]/[N-PE] con 5 kA (U_P )	≤ 1,35 / ≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva [N-PE] (I_fi )	100 A_eff
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [N-PE] (t_A )	≤ 100 ns
Protección contra sobrecorrientes máxima aguas arriba del descargador con cableado de paso en serie	40 A gG
Protección contra sobrecorrientes máxima aguas arriba del descargador con conexión en paralelo (conexión doble 2 x 10 mm²)	125 A gG
Resistencia a cortocircuito con máx. protección contra sobrecorrientes sector primario (I_SCCR )	25 kA_eff
Tensión TOV [L-N] (U_T) – Característica (U_T )	335 V / 5 s – soportado
Tensión TOV [L-N] (U_T) – Característica (U_T )	440 V / 120 min – soportado
Tensión TOV [N-PE] (U_T) – Característica (U_T )	1200 V / 200 ms – soportado
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido
Sección de conexión (mín.)	6 mm²hilos finos
Sección de conexión (máx.)	10 mm²rígido / flexible
Sección de conexión (mín.) con terminal	1,5 mm²
Sección de conexión (máx.) con terminal	6 mm²
Sección de conexión (máx.) con terminal sin cuello	10 mm²
Montaje sobre	carril DIN 35 mm según EN 60175
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	2 módulo(s), DIN 43880
Certificaciones	KEMA, VDE
Contactos de señalización remota/Forma de contacto	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para contacto de señalización remota	máx. 1,5 mm²rígido / flexible
Datos técnicos adicionales:	---------------------------------
Corriente de impulso de rayo (10/350 µs) [N-P E] (I_imp )	12 kA
Nivel de protección [L-PE] (U_P )	1,75 kV

Product 942117 was added to Notepad.

Go to Notepad

Product 942117 was added to the cart.

Go to Web-Shop

Part No. 942307 DG MP WE 600 FM

GTIN 4013364495302, Customs tariff No. (EU): 85363030, Gross weight: 384.26 g, PU: 1.00 unidad(es)

Images

Additional information

CAD files

Descargador de sobretensiones DEHNguard MP WE 600 FM
de 3 polos, modular y enchufable
Descargador de sobretensiones con
doble borne de conexión Push-in apto para
conexión en paralelo y cableado de paso
para plantas eólicas y uso en
redes TN-C de 400/690 V, ancho de 3 módulos
con contacto de señalización remota
Consideración de fluctuaciones breves de tensión
mediante una mayor tensión de dimensionamiento del varistor Umov
Descargador tipo 2 + tipo 3 según EN 61643-11
Indicación de fallo
Máxima tensión de servicio: 600 V CA
Tensión nominal del varistor: 750 V CA
Nivel de protección: <= 3 kV
Corriente nominal de descarga: 15 kA
Resistencia al cortocircuito: 25 kAeff
Coordinación energética según DIN EN 62305-4
Descargador de la familia Red/Line

Producto DEHN
Tipo: DG MP WE 600 FM
art. no.: 942307
o equivalente

Certificates

Technical data

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Clase II + Clase III
Máx. tensión permisible de servicio AC (U_C )	600 V (50 / 60 Hz) V
Tensión nominal del varistor (U_mov )	750 V
Corriente nominal de descarga (8/20 µs) (I_n )	15 kA
Corriente máx. de descarga (8/20 µs) (I_max )	25 kA
Nivel de protección (U_P )	≤ 3 kV
Certificaciones	KEMA, VDE
Contactos de señalización remota/Forma de contacto	contacto conmutado

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Clase II + Clase III
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	480 / 830 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC (U_C )	600 V (50 / 60 Hz) V
Tensión nominal del varistor (U_mov )	750 V
Corriente nominal de descarga (8/20 µs) (I_n )	15 kA
Corriente máx. de descarga (8/20 µs) (I_max )	25 kA
Choque combinado [L-N] (U_OC )	20 kV
Intensidad nominal con cableado de paso en serie (I_L )	40 A
Nivel de protección (U_P )	≤ 3 kV
Nivel de protección con 5 kA (U_P )	≤ 2,5 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Protección contra sobrecorrientes máxima aguas arriba del descargador con cableado de paso en serie	40 A gG
Protección contra sobrecorrientes máxima aguas arriba del descargador con conexión en paralelo (conexión doble 2 x 10 mm²)	100 A gG
Resistencia a cortocircuito con máx. protección contra sobrecorrientes sector primario (I_SCCR )	25 kA_eff
Tensión TOV (U_T) – Característica (U_T )	900 V / 5 s – soportado
Tensión TOV (U_T) – Característica (U_T )	915 V / 120 min. – fallo seguro
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido1,5 mm²rígido
Sección de conexión (mín.)	6 mm²hilos finos
Sección de conexión (máx.)	10 mm²rígido / flexible
Sección de conexión (mín.) con terminal	1,5 mm²
Sección de conexión (máx.) con terminal	6 mm²
Sección de conexión (máx.) con terminal sin cuello	10 mm²
Montaje sobre	carril DIN 35 mm según EN 60175
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	3 módulo(s), DIN 43880
Certificaciones	KEMA, VDE
Contactos de señalización remota/Forma de contacto	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para contacto de señalización remota	máx. 1,5 mm²rígido / flexible

Product 942307 was added to Notepad.

Go to Notepad

Product 942307 was added to the cart.

Go to Web-Shop

Part No. 952313 DG M TNC 150

GTIN 4013364123939, Customs tariff No. (EU): 85363030, Gross weight: 319.70 g, PU: 1.00 unidad(es)

Images

Additional information

CAD files

Descargador de sobretensiones DEHNguard M TNC 150
Descargador de sobretensiones, tripolar, modular, enchufable
para los sistemas TN-C , ancho 3 móds.
Descargador Tipo 2 según la EN 61643-11
Indicación de fallo
Máx. tensión de servicio: 150 V ac
Nivel de protección: <= 0,7 kV
Corriente nominal de descarga: 15 kA
Resistencia a cortocircuito: 50 kAeff
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DG M TNC 150
art. no.: 952313
o equivalente

Certificates

Technical data

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máx. tensión permisible de servicio AC (U_C )	150 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	15 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección (U_P )	≤ 0,7 kV
Máx. protección contra sobrecorrientes sector primario	125 A gG
Certificaciones	KEMA, UL

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	120 / 240 V (50 / 60 Hz) V
Máx. tensión permisible de servicio AC (U_C )	150 V (50 / 60 Hz) V
Corriente nominal de descarga (8/20 µs) (I_n )	15 kA
Corriente máx. de descarga (8/20 µs) (I_max )	40 kA
Nivel de protección (U_P )	≤ 0,7 kV
Nivel de protección con 5 kA (U_P )	≤ 0,55 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Máx. protección contra sobrecorrientes sector primario	125 A gG
Resistencia a cortocircuito con máx. protección contra sobrecorrientes sector primario (I_SCCR )	50 kA_eff
Tensión TOV (U_T) – Característica (U_T )	175 V / 5 s – soportado
Tensión TOV (U_T) – Característica (U_T )	230 V / 120 min. – fallo seguro
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/fallo	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido / flexible
Sección de conexión (máx.)	35 mm²rígido / 25 mm²flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	3 módulo(s), DIN 43880
Certificaciones	KEMA, UL

Product 952313 was added to Notepad.

Go to Notepad

Product 952313 was added to the cart.

Go to Web-Shop

Part No. 952300 DG M TNC 275

GTIN 4013364108431, Customs tariff No. (EU): 85363030, Gross weight: 355.40 g, PU: 1.00 unidad(es)

Predecessor

DEHNguard modular

Details

DEHNguard MP TNC ...

Part No. 942300 DG MP TNC 275

You are not authorized to download 942XXX_DG_MP_WE_TNC_XXX.stp

You are not authorized to download 942XXX_DG_MP_WE_TNC_XXX.igs

You are not authorized to download 942XXX_DG_MP_WE_TNC_XXX.jt

You are not authorized to download 942XXX_DG_MP_WE_TNC_XXX.dwg

You are not authorized to download 942XXX_DG_MP_WE_TNC_XXX_m_D.dxf

Product 942300 was added to Notepad.

Product 942300 was added to the cart.

DEHNguard MP TNC ... FM

Part No. 942318 DG MP TNC 150 FM

You are not authorized to download 942XXX_DG_MP_WE_TNC_XXX_FM.stp

You are not authorized to download 942XXX_DG_MP_WE_TNC_XXX_FM.igs

You are not authorized to download 942XXX_DG_MP_WE_TNC_XXX_FM.jt

You are not authorized to download 942XXX_DG_MP_WE_TNC_XXX_FM.dwg

You are not authorized to download 942XXX_DG_MP_WE_TNC_XXX_FM_m_D.dxf

Product 942318 was added to Notepad.

Product 942318 was added to the cart.

Part No. 942305 DG MP TNC 275 FM

You are not authorized to download 942XXX_DG_MP_WE_TNC_XXX_FM.stp

You are not authorized to download 942XXX_DG_MP_WE_TNC_XXX_FM.igs

You are not authorized to download 942XXX_DG_MP_WE_TNC_XXX_FM.jt

You are not authorized to download 942XXX_DG_MP_WE_TNC_XXX_FM.dwg

You are not authorized to download 942XXX_DG_MP_WE_TNC_XXX_FM_m_D.dxf

Product 942305 was added to Notepad.

Product 942305 was added to the cart.

Part No. 942319 DG MP TNC 385 FM

You are not authorized to download 942XXX_DG_MP_WE_TNC_XXX_FM.stp

You are not authorized to download 942XXX_DG_MP_WE_TNC_XXX_FM.igs

You are not authorized to download 942XXX_DG_MP_WE_TNC_XXX_FM.jt

You are not authorized to download 942XXX_DG_MP_WE_TNC_XXX_FM.dwg

You are not authorized to download 942XXX_DG_MP_WE_TNC_XXX_FM_m_D.dxf

Product 942319 was added to Notepad.

Product 942319 was added to the cart.

Part No. 942308 DG MP TNC 440 FM

You are not authorized to download 942XXX_DG_MP_WE_TNC_XXX_FM.stp

You are not authorized to download 942XXX_DG_MP_WE_TNC_XXX_FM.igs

You are not authorized to download 942XXX_DG_MP_WE_TNC_XXX_FM.jt

You are not authorized to download 942XXX_DG_MP_WE_TNC_XXX_FM.dwg

You are not authorized to download 942XXX_DG_MP_WE_TNC_XXX_FM_m_D.dxf

Product 942308 was added to Notepad.

Product 942308 was added to the cart.

DEHNguard MP TNS ...

Part No. 942400 DG MP TNS 275

You are not authorized to download 942310.stp

You are not authorized to download 942310.igs

You are not authorized to download 942310.jt

You are not authorized to download 942310.dwg

You are not authorized to download 942310m.dxf

Product 942400 was added to Notepad.

Product 942400 was added to the cart.

DEHNguard MP TNS ... FM

Part No. 942408 DG MP TNS 150 FM

You are not authorized to download 942315.stp

You are not authorized to download 942315.igs

You are not authorized to download 942315.jt

You are not authorized to download 942315.dwg

You are not authorized to download 942315m.dxf

Product 942408 was added to Notepad.

Product 942408 was added to the cart.

Part No. 942405 DG MP TNS 275 FM

You are not authorized to download 942315.stp

You are not authorized to download 942315.igs

You are not authorized to download 942315.jt

You are not authorized to download 942315.dwg

You are not authorized to download 942315m.dxf

Product 942405 was added to Notepad.

Product 942405 was added to the cart.

Part No. 942409 DG MP TNS 385 FM

You are not authorized to download 942315.stp

You are not authorized to download 942315.igs

You are not authorized to download 942315.jt

You are not authorized to download 942315.dwg

You are not authorized to download 942315m.dxf

Product 942409 was added to Notepad.

Product 942409 was added to the cart.

DEHNguard MP TT ...

Part No. 942310 DG MP TT 275
