V NH / VA NH

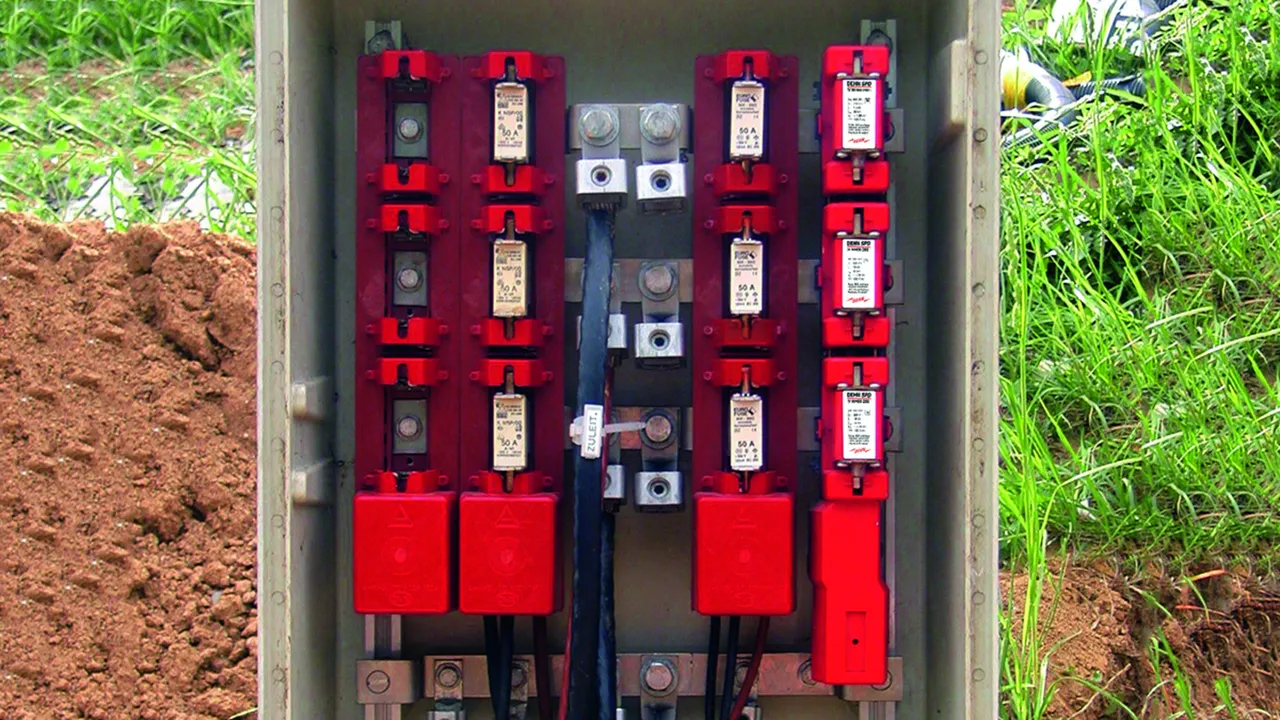

  • Descargador de sobretensiones para bases de fusibles NH (tamaños 00 y 1)
  • Varistor de óxido de zinc con dispositivo de vigilancia, dispositivo de separación y fusibles previos integrados (El tipo VA NH además con vía de chispas adicional conectada en serie)
  • Posibilidad de coordinación energética con descargadores de la familia de productos Red/Line
  • Indicación de fallos mediante salto de la clavija de señal

Details

lorem ipsum
lorem ipsum

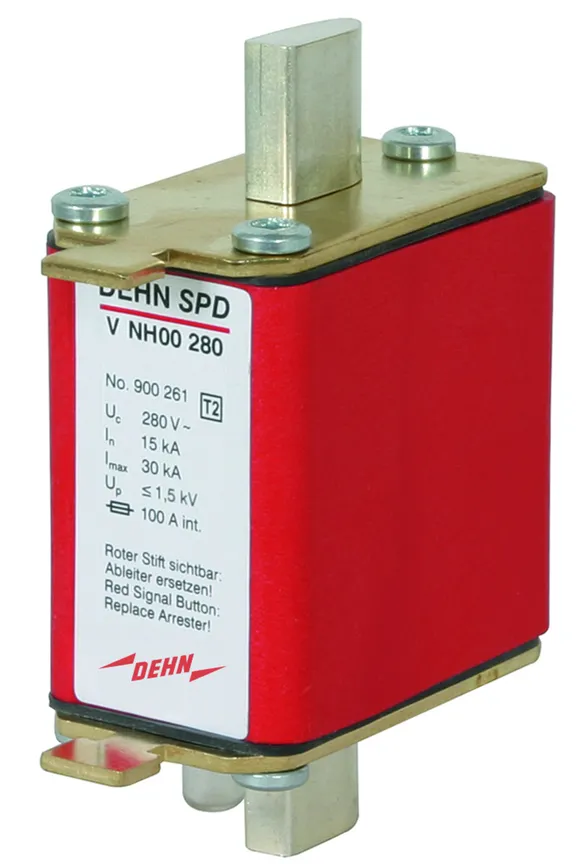

V NH00 (FM)

Descargador de protección contra sobretensiones basado en varistor con fusible previo al descargador integrado para utilizar en ejecución de fusibles NH tamaño 00, opcionalmente disponible con indicador especial para señalización remota.

2 Products

Part No. 900261 V NH00 280

GTIN 4013364094352, Customs tariff No. (EU): 85363030, Gross weight: 191.00 g, PU: 1.00 unidad(es)

Images

Additional information

Descargador de sobretensiones V NH00 280
Descargador de sobretensiones unipolar
para su empleo en bases de fusibles NH, tamaño 00
Descargador Tipo 2 según la EN 61643-11
Indicación de fallo
Máx. tensión de servicio: 280 V ac
Nivel de protección a 15 kA (8/20): < 1,5 kV
Corriente nominal de descarga: 15 kA (8/20)
Máx. corriente de descarga: 30 kA (8/20)
Capacidad de apagado asignada de la protección backup interna: 100 kA
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line
Montaje sobre bases de fusibles NH, tamaño 00

Producto DEHN
Tipo: V NH00 280
art. no.: 900261
o equivalente

Certificates



Circuit Interruption

The backup fuse is already integrated here. This means: reduced space requirement, lower installation costs, faster wiring, and shorter connecting cables. This concept can be found in the product ranges DEHNvenCI, DEHNbloc Maxi S, DEHNguard ... CI and V(A) NH...

Technical data

DPS según EN 61643-11 / ... IEC 61643-11 Tipo 2 / Clase II
Máxima tensión permisible de servicio (UC ) 280 V (50 / 60 Hz)
Corriente nominal max. de descarga (8/20 µs) (Imax ) 30 kA
Nivel de protección (UP ) ≤ 1.5 kV
Fusible previo máx. no se requiere

Product 900261 was added to Notepad.

Go to Notepad

Product 900261 was added to the cart.

Go to Web-Shop

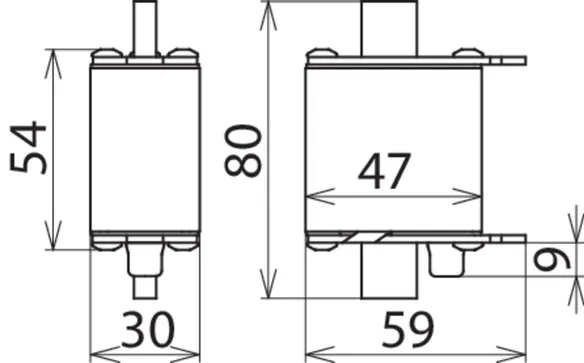

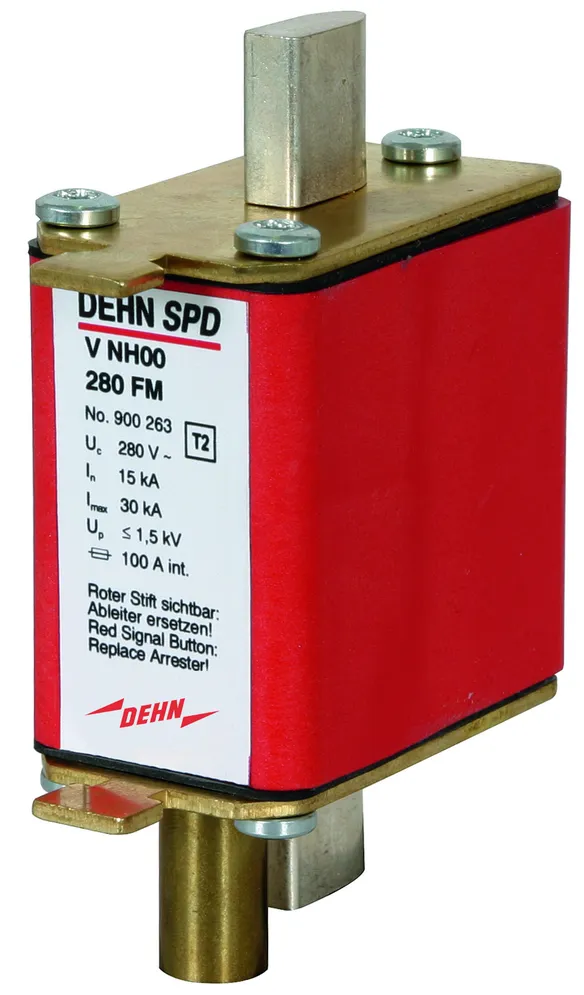

Part No. 900263 V NH00 280 FM

GTIN 4013364094369, Customs tariff No. (EU): 85363030, Gross weight: 208.00 g, PU: 1.00 unidad(es)

Images

Additional information

Descargador de sobretensiones V NH00 280 FM
Descargador de sobretensiones unipolar
para su empleo en bases de fusibles NH, tamaño 00
con clavija de señal para la señalización a distancia
Descargador Tipo 2 según la EN 61643-11
Indicación de fallo
Máx. tensión de servicio: 280 V ac
Nivel de protección a 15 kA (8/20): < 1,5 kV
Corriente nominal de descarga: 15 kA (8/20)
Máx. corriente de descarga: 30 kA (8/20)
Capacidad de apagado asignada de la protección backup interna: 100 kA
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line
Montaje sobre bases de fusibles NH, tamaño 00

Producto DEHN
Tipo: V NH00 280 FM
art. no.: 900263
o equivalente

Certificates



Circuit Interruption

The backup fuse is already integrated here. This means: reduced space requirement, lower installation costs, faster wiring, and shorter connecting cables. This concept can be found in the product ranges DEHNvenCI, DEHNbloc Maxi S, DEHNguard ... CI and V(A) NH...

Technical data

DPS según EN 61643-11 / ... IEC 61643-11 Tipo 2 / Clase II
Máxima tensión permisible de servicio (UC ) 280 V (50 / 60 Hz)
Corriente nominal max. de descarga (8/20 µs) (Imax ) 30 kA
Nivel de protección (UP ) ≤ 1.5 kV
Fusible previo máx. no se requiere
Indicación de señalización remota señal roja (disparo a distancia 7 mm)

Product 900263 was added to Notepad.

Go to Notepad

Product 900263 was added to the cart.

Go to Web-Shop

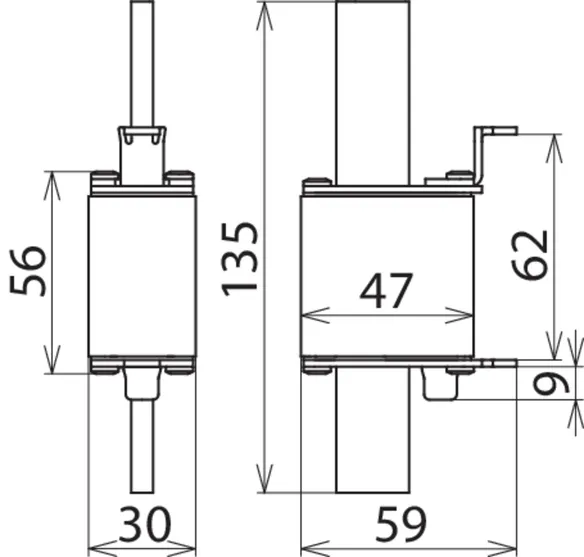

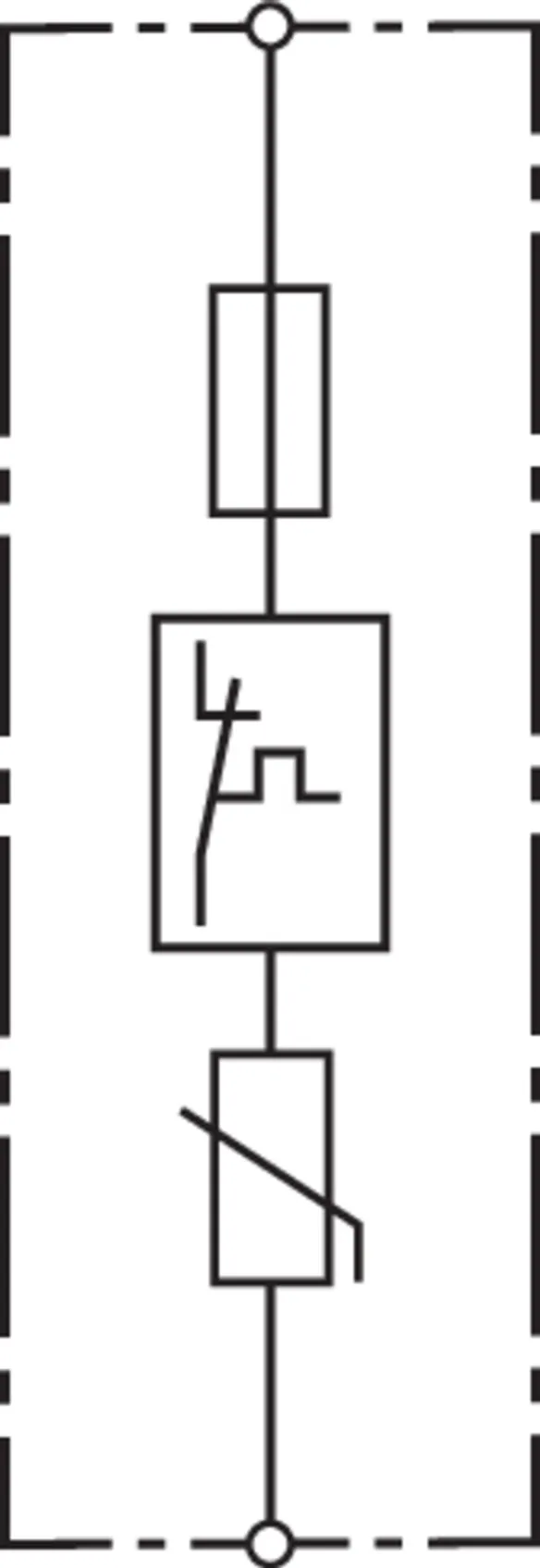

V NH1

Descargador de sobretensiones basado en varistor con fusible previo al descargador integrado para su utilización en formato NH medida 1.

1 Product

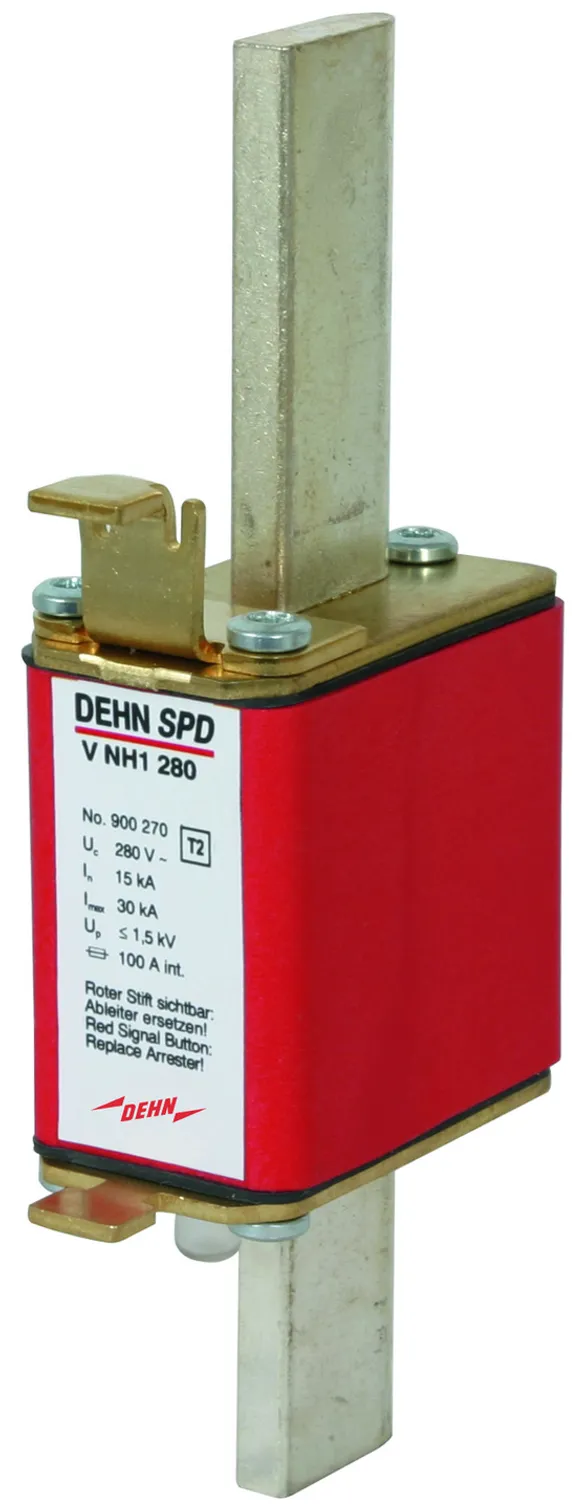

Part No. 900270 V NH1 280

GTIN 4013364106703, Customs tariff No. (EU): 85363030, Gross weight: 243.10 g, PU: 1.00 unidad(es)

Predecessor

Images

Additional information

Descargador de sobretensiones V NH1 280
Descargador de sobretensiones unipolar
para su empleo en bases de fusibles NH, tamaño 1
Descargador Tipo 2 según la EN 61643-11
Indicación de fallo
Máx. tensión de servicio: 280 V ac
Nivel de protección a 15 kA (8/20): < 1,5 kV
Corriente nominal de descarga: 15 kA (8/20)
Máx. corriente de descarga: 30 kA (8/20)
Capacidad de apagado asignada de la protección backup interna: 100 kA
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line
Montaje sobre bases de fusibles NH, tamaño 1; EN 50022

Producto DEHN
Tipo: V NH1 280
art. no.: 900270
o equivalente

Certificates



Circuit Interruption

The backup fuse is already integrated here. This means: reduced space requirement, lower installation costs, faster wiring, and shorter connecting cables. This concept can be found in the product ranges DEHNvenCI, DEHNbloc Maxi S, DEHNguard ... CI and V(A) NH...

Technical data

DPS según EN 61643-11 / ... IEC 61643-11 Tipo 2 / Clase II
Máxima tensión permisible de servicio (UC ) 280 V (50 / 60 Hz)
Corriente nominal max. de descarga (8/20 µs) (Imax ) 30 kA
Nivel de protección (UP ) ≤ 1.5 kV
Fusible previo máx. No se requiere

Product 900270 was added to Notepad.

Go to Notepad

Product 900270 was added to the cart.

Go to Web-Shop

VA NH00 (FM)

Descargador de protección contra sobretensiones basado en varistor y vía de chispas conectados en serie con fusible previo al descargador integrado; para utilizar en ejecución de fusibles NH tamaño 00, opcionalmente disponible con indicador especial para señalización remota.

2 Products

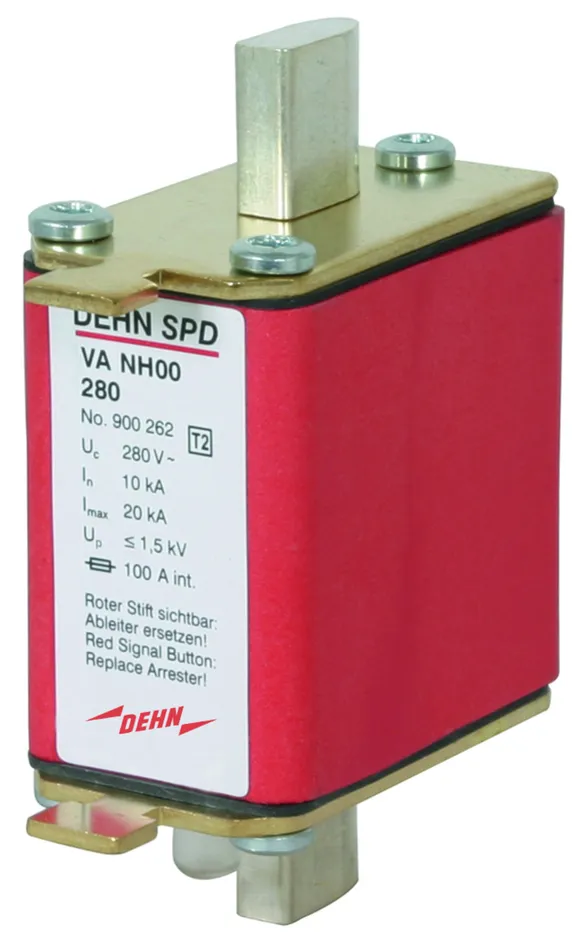

Part No. 900262 VA NH00 280

GTIN 4013364072572, Customs tariff No. (EU): 85363030, Gross weight: 192.00 g, PU: 1.00 unidad(es)

Images

Additional information

Descargador de sobretensiones VA NH00 280
Descargador de sobretensiones unipolar
para su empleo en bases de fusibles NH, tamaño 00
Descargador Tipo 2 según la EN 61643-11
Indicación de fallo
Máx. tensión de servicio: 280 V ac
Nivel de protección a 15 kA (8/20): < 1,5 kV
Corriente nominal de descarga: 10 kA (8/20)
Máx. corriente de descarga: 20 kA (8/20)
Capacidad de apagado asignada de la protección backup interna: 100 kA
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line
Montaje sobre bases de fusibles NH, tamaño 00

Producto DEHN
Tipo: VA NH00 280
art. no.: 900262
o equivalente

Certificates



Circuit Interruption

The backup fuse is already integrated here. This means: reduced space requirement, lower installation costs, faster wiring, and shorter connecting cables. This concept can be found in the product ranges DEHNvenCI, DEHNbloc Maxi S, DEHNguard ... CI and V(A) NH...

Technical data

DPS según EN 61643-11 / ... IEC 61643-11 Tipo 2 / Clase II
Máxima tensión permisible de servicio (UC ) 280 V (50 / 60 Hz)
Corriente nominal max. de descarga (8/20 µs) (Imax ) 20 kA
Nivel de protección (UP ) ≤ 1.5 kV
Fusible previo máx. no se requiere

Product 900262 was added to Notepad.

Go to Notepad

Product 900262 was added to the cart.

Go to Web-Shop

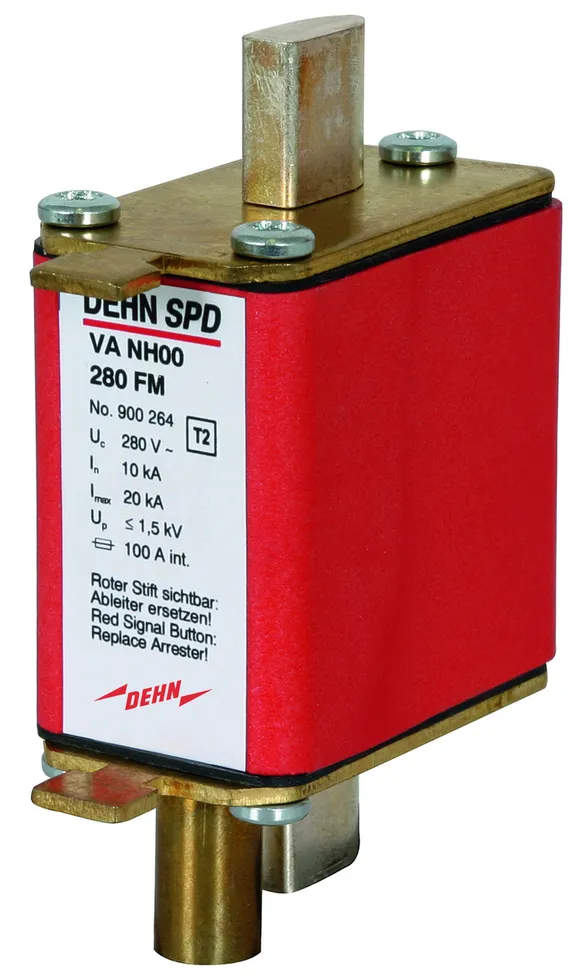

Part No. 900264 VA NH00 280 FM

GTIN 4013364073661, Customs tariff No. (EU): 85363030, Gross weight: 170.90 g, PU: 1.00 unidad(es)

Images

Additional information

Descargador de sobretensiones VA NH00 280 FM
Descargador de sobretensiones unipolar
para su empleo en bases de fusibles NH, tamaño 00
con clavija de señal para la señalización a distancia
Descargador Tipo 2 según la EN 61643-11
Indicación de fallo
Máx. tensión de servicio: 280 V ac
Nivel de protección a 15 kA (8/20): < 1,5 kV
Corriente nominal de descarga: 10 kA (8/20)
Máx. corriente de descarga: 20 kA (8/20)
Capacidad de apagado asignada de la protección backup interna: 100 kA
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line
Montaje sobre bases de fusibles NH, tamaño 00

Producto DEHN
Tipo: VA NH00 280 FM
art. no.: 900264
o equivalente

Certificates



Circuit Interruption

The backup fuse is already integrated here. This means: reduced space requirement, lower installation costs, faster wiring, and shorter connecting cables. This concept can be found in the product ranges DEHNvenCI, DEHNbloc Maxi S, DEHNguard ... CI and V(A) NH...

Technical data

DPS según EN 61643-11 / ... IEC 61643-11 Tipo 2 / Clase II
Máxima tensión permisible de servicio (UC ) 280 V (50 / 60 Hz)
Corriente nominal max. de descarga (8/20 µs) (Imax ) 20 kA
Nivel de protección (UP ) ≤ 1.5 kV
Fusible previo máx. no se requiere
Indicación de señalización remota disparo a distancia 7 mm

Product 900264 was added to Notepad.

Go to Notepad

Product 900264 was added to the cart.

Go to Web-Shop

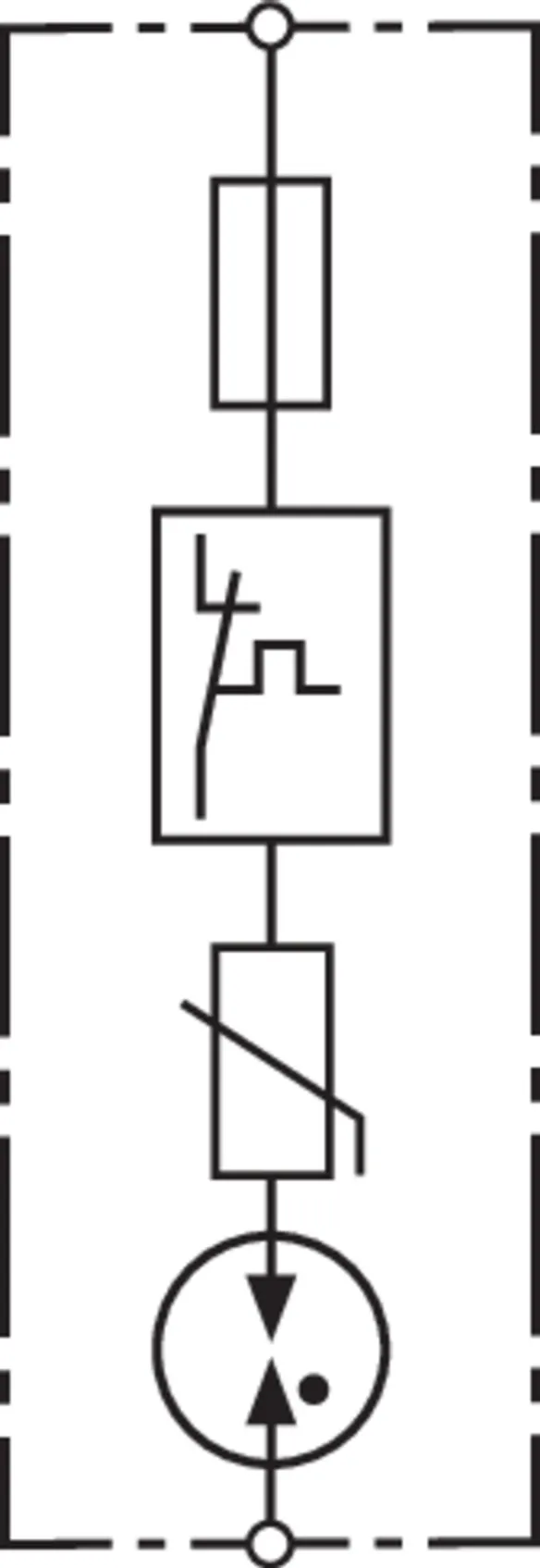

VA NH1

Descargador de sobretensiones basado en varistor y vía de chispas conectados en serie; para su utilización en bases de fusibles NH medida 1.

1 Product

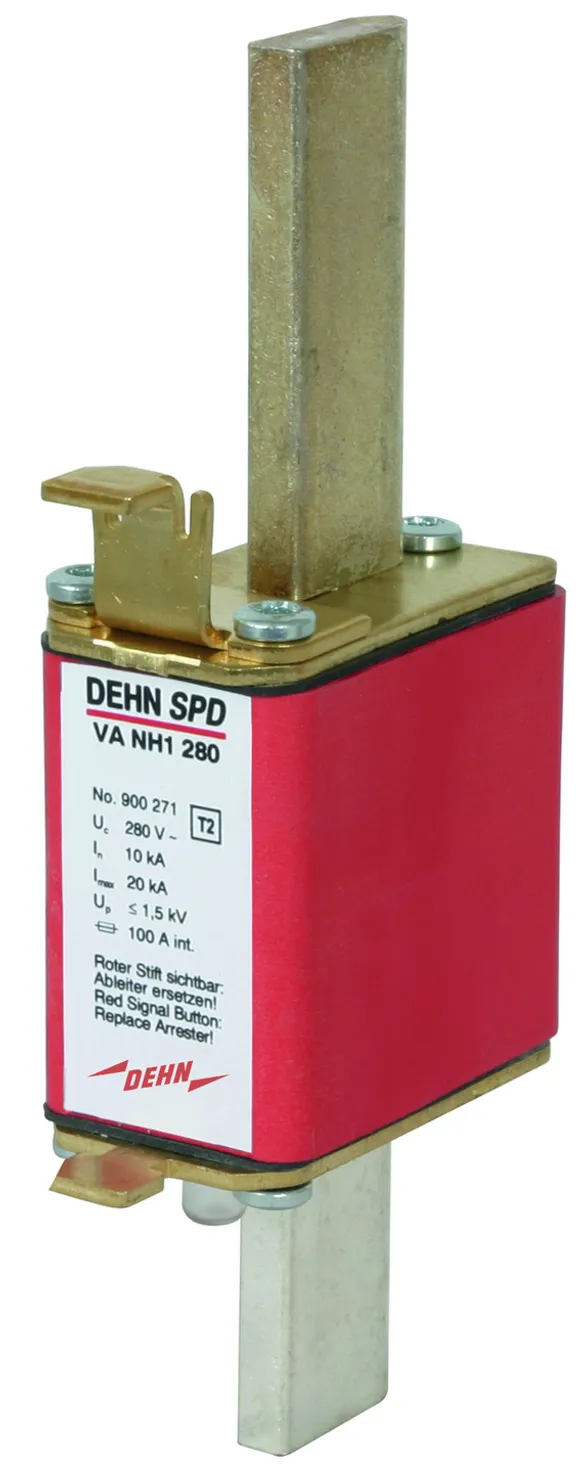

Part No. 900271 VA NH1 280

GTIN 4013364106710, Customs tariff No. (EU): 85363030, Gross weight: 243.50 g, PU: 1.00 unidad(es)

Predecessor

Images

Additional information

Descargador de sobretensiones VA NH1 280
Descargador de sobretensiones unipolar
para su empleo en bases de fusibles NH, tamaño 1
Descargador Tipo 2 según la EN 61643-11
Indicación de fallo
Máx. tensión de servicio: 280 V ac
Nivel de protección a 15 kA (8/20): < 1,5 kV
Corriente nominal de descarga: 10 kA (8/20)
Máx. corriente de descarga: 20 kA (8/20)
Capacidad de apagado asignada de la protección backup interna: 100 kA
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line
Montaje sobre bases de fusibles NH, tamaño 1

Producto DEHN
Tipo: VA NH1 280
art. no.: 900271
o equivalente

Certificates



Circuit Interruption

The backup fuse is already integrated here. This means: reduced space requirement, lower installation costs, faster wiring, and shorter connecting cables. This concept can be found in the product ranges DEHNvenCI, DEHNbloc Maxi S, DEHNguard ... CI and V(A) NH...

Technical data

DPS según EN 61643-11 / ... IEC 61643-11 Tipo 2 / Clase II
Máxima tensión permisible de servicio (UC ) 280 V (50 / 60 Hz)
Corriente nominal max. de descarga (8/20 µs) (Imax ) 20 kA
Nivel de protección (UP ) ≤ 1.5 kV
Fusible previo máx. no se requiere
