DEHNguard YPV SCI ... – compact

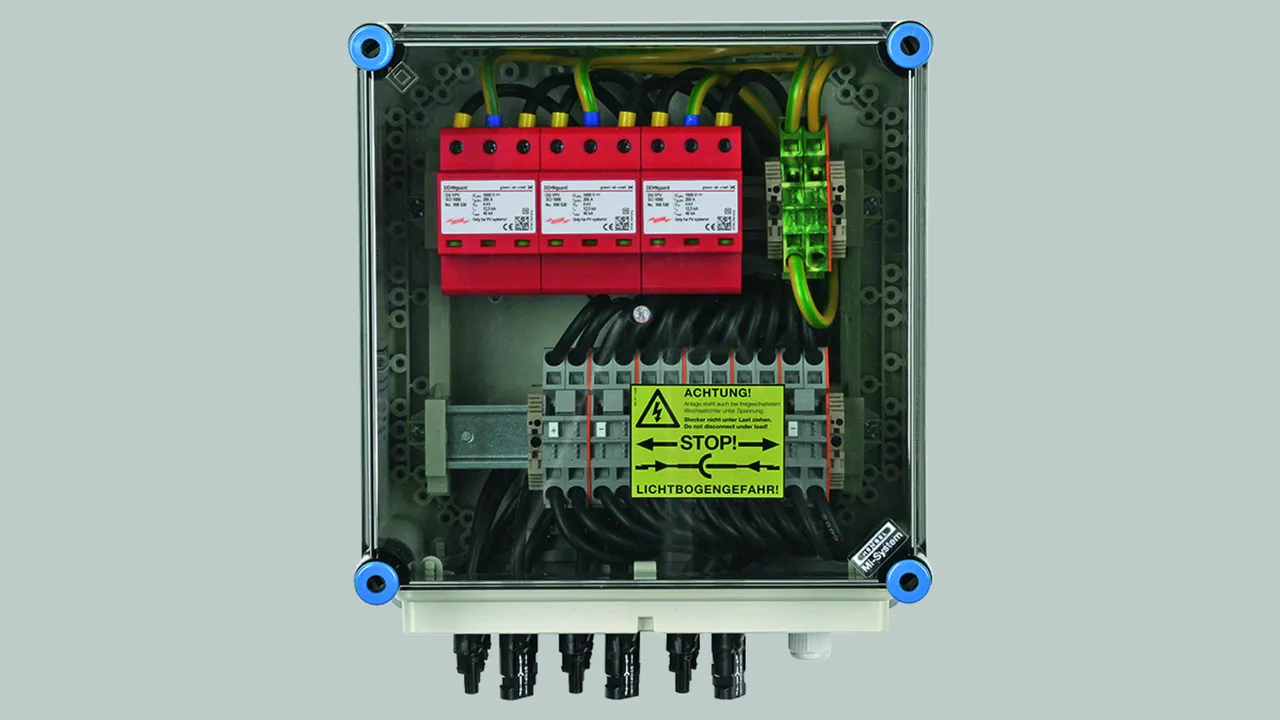

Unidad completa precableada para utilización en sistemas fotovoltaicos
Dispositivo combinado de desconexión y cortocircuito con aislamiento eléctrico seguro (tecnología SCI patentada)
Circuito-Y probado, que evita los posibles daños en el dispositivo de protección contra sobretensiones, en caso de fallos de aislamiento en el circuito del generador
Probado según EN 50539-11
Utilizable en todos los sistemas PV según IEC 60364-7-712

Details

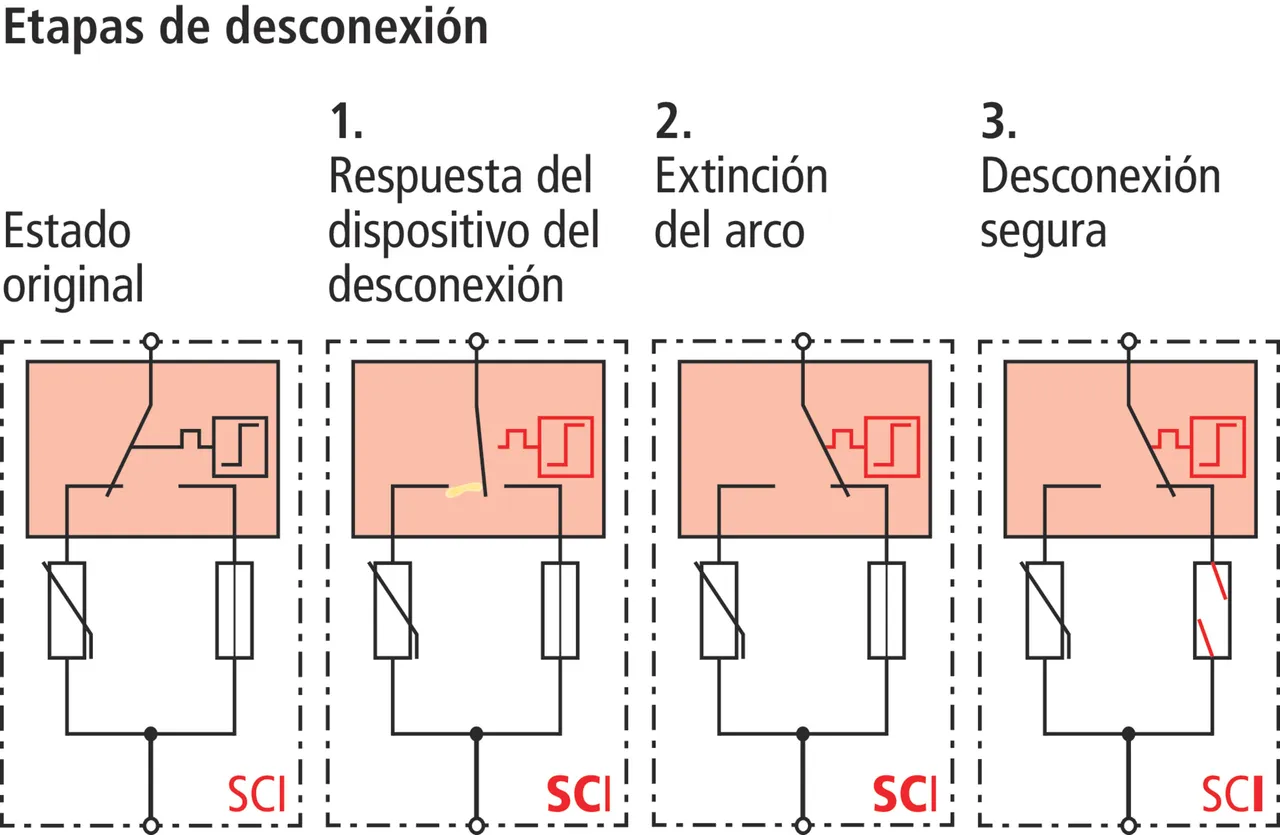

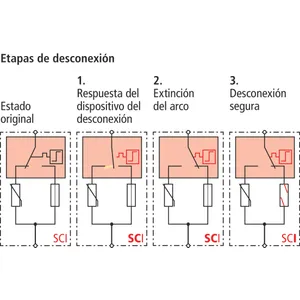

Dispositivo de desconexión en DC en tres etapas (tecnología SCI patentada).

lorem ipsum — Dispositivo de desconexión en DC en tres etapas (tecnología SCI patentada).

DEHNguard compact YPV SCI ...

Descargador contra sobretensiones multipolar, con dispositivo de conmutación DC de 3 etapas para uso en sistemas fotovoltaicos.

2 Products

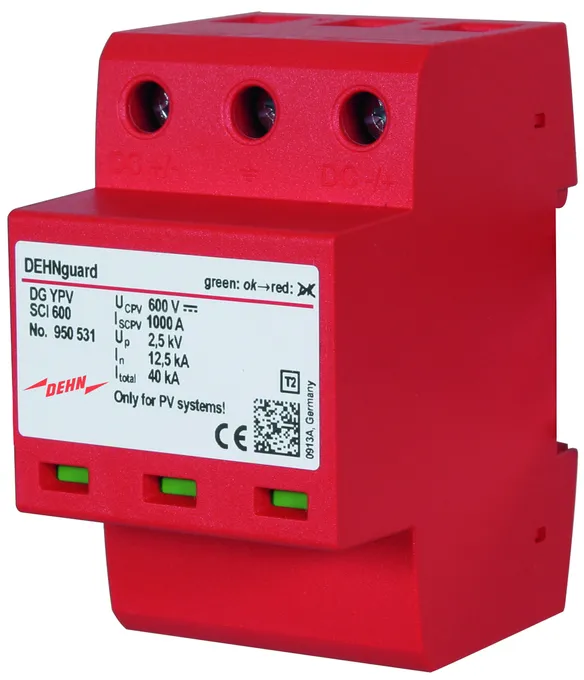

Part No. 950531 DG YPV SCI 600

GTIN 4013364152953, Customs tariff No.: 85363030, Gross weight: 296.00 g, PU: 1.00 unidad(es)

Images

Additional information

CAD files

Descargador de sobretensiones multipolar DEHNguard kompakt YPV SCI 600
Descargador multipolar para los sistemas fotovoltaicos hasta 600 V DC
con dispositivo de conmutación DC de 3 etapas, ancho 3 móds.
Indicación de fallo
Descargador tipo 2 según la EN 50539-11
Empleable de acuerdo con la IEC 60364-7-712
Segura desconexión eléctrica
Máx. tensión fotovoltaica: <= 600 V dc
Corriente de choque de rayo total: 40 kA
Nivel de protección: <= 2,5 kV
Resistencia a cortocircuito Iscpv: 1000 A

Producto DEHN
Tipo: DG YPV SCI 600
art. no.: 950531
o equivalente

Certificates

Technical data

DPS según EN 50539-11	Tipo 2
Máx. tensión PV (U_CPV )	600 V
Resistencia de cortocircuito (I_SCPV )	1000 A
Corriente nominal de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12.5 kA
Corriente máx. de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Nivel de protección (U_P )	≤ 2.5 kV
Certificados	KEMA, UL

DPS según EN 50539-11	Tipo 2
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Máx. tensión PV (U_CPV )	600 V
Resistencia de cortocircuito (I_SCPV )	1000 A
Corriente total de descarga (8/20 µs) (I_total )	40 kA
Corriente nominal de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12.5 kA
Corriente máx. de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Nivel de protección (U_P )	≤ 2.5 kV
Nivel de protección con 5 kA (U_P )	≤ 2 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Estado operativo / defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (min.)	1.5 mm² rígido / flexible
Sección de conexión (máx.)	35 mm² rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Capacidad	3 módulo(s), DIN 43880
Certificados	KEMA, UL

Product 950531 was added to Notepad.

Go to Notepad

Product 950531 was added to the cart.

Go to Web-Shop

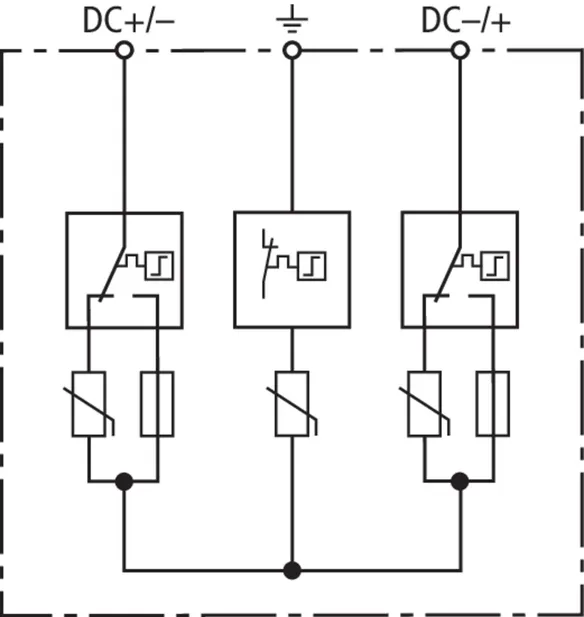

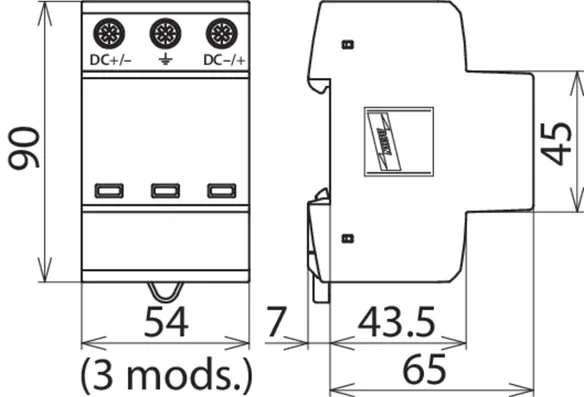

Part No. 950530 DG YPV SCI 1000

GTIN 4013364152960, Customs tariff No.: 85363030, Gross weight: 321.00 g, PU: 1.00 unidad(es)

Images

Additional information

CAD files

Descargador de sobretensiones multipolar DEHNguard kompakt YPV SCI 1000
Descargador multipolar para los sistemas fotovoltaicos hasta 1000 V DC
con dispositivo de conmutación DC de 3 etapas, ancho 3 móds.
Indicación de fallo
Descargador tipo 2 según la EN 50539-11
Empleable de acuerdo con la IEC 60364-7-71
Segura desconexión eléctrica
Máx. tensión fotovoltaica: <= 1000 V dc
Corriente de choque de rayo total: 40 kA
Nivel de protección: <= 4 kV
Resistencia a cortocircuito Iscpv: 1000 A

Producto DEHN
Tipo: DG YPV SCI 1000
art. no.: 950530
o equivalente

Certificates

Technical data

DPS según EN 50539-11	Tipo 2
Máx. tensión PV (U_CPV )	1000 V
Resistencia de cortocircuito (I_SCPV )	1000 A
Corriente nominal de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12.5 kA
Corriente máx. de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Nivel de protección (U_P )	≤ 4 kV
Certificados	KEMA, UL

DPS según EN 50539-11	Tipo 2
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Máx. tensión PV (U_CPV )	1000 V
Resistencia de cortocircuito (I_SCPV )	1000 A
Corriente total de descarga (8/20 µs) (I_total )	40 kA
Corriente nominal de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12.5 kA
Corriente máx. de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Nivel de protección (U_P )	≤ 4 kV
Nivel de protección con 5 kA (U_P )	≤ 3.5 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Estado operativo / defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (min.)	1.5 mm² rígido / flexible
Sección de conexión (máx.)	35 mm² rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Capacidad	3 módulo(s), DIN 43880
Certificados	KEMA, UL

Product 950530 was added to Notepad.

Go to Notepad

Product 950530 was added to the cart.

Go to Web-Shop

DEHNguard compact YPV SCI ... FM

Descargador contra sobretensiones multipolar, con dispositivo de conmutación DC de 3 etapas para uso en sistemas fotovoltaicos, con contacto de señalización a distancia para la monitorización del dispositivo (contacto libre de potencial).

2 Products

Part No. 950536 DG YPV SCI 600 FM

GTIN 4013364154995, Customs tariff No.: 85363030, Gross weight: 306.00 g, PU: 1.00 unidad(es)

Images

Additional information

CAD files

Descargador de sobretensiones multipolar DEHNguard compact YPV SCI 600 FM
Descargador multipolar para los sistemas fotovoltaicos hasta 600 V DC
con dispositivo de conmutación de 3 etapas, ancho 3 móds.
Indicación de fallo, con contacto de señalización a distancia
Descargador tipo 2 según la EN 50539-11
Empleable de acuerdo con la IEC 60364-7-712
Segura desconexión eléctrica
Máx. tensión fotovoltaica: <= 600 V dc
Corriente de choque de rayo total: 40 kA
Nivel de protección: <= 2,5 kV
Resistencia a cortocircuito Iscpv: 1000 A

Producto DEHN
Tipo: DG YPV SCI 600 FM
art. no.: 950536
o equivalente

Certificates

Technical data

DPS según EN 50539-11	Tipo 2
Máx. tensión PV (U_CPV )	600 V
Resistencia de cortocircuito (I_SCPV )	1000 A
Corriente nominal de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12.5 kA
Corriente máx. de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Nivel de protección (U_P )	≤ 2.5 kV
Certificados	KEMA, UL
Contacto de señalización a distancia	contacto libre de potencial

DPS según EN 50539-11	Tipo 2
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Máx. tensión PV (U_CPV )	600 V
Resistencia de cortocircuito (I_SCPV )	1000 A
Corriente total de descarga (8/20 µs) (I_total )	40 kA
Corriente nominal de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12.5 kA
Corriente máx. de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Nivel de protección (U_P )	≤ 2.5 kV
Nivel de protección con 5 kA (U_P )	≤ 2 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Estado operativo / defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (min.)	15 mm² rígido / flexible
Sección de conexión (máx.)	35 mm² rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Capacidad	3 módulo(s), DIN 43880
Certificados	KEMA, UL
Contacto de señalización a distancia	contacto libre de potencial
Potencia de conmutación AC	250 V / 0.5 A
Potencia de conmutación DC	250 V / 0.1 A, 125 V / 0.2 A, 75 V / 0.5 A
Sección de conexión para contacto de señalización remota	max. 1.5 mm² rígido / flexible

Product 950536 was added to Notepad.

Go to Notepad

Product 950536 was added to the cart.

Go to Web-Shop

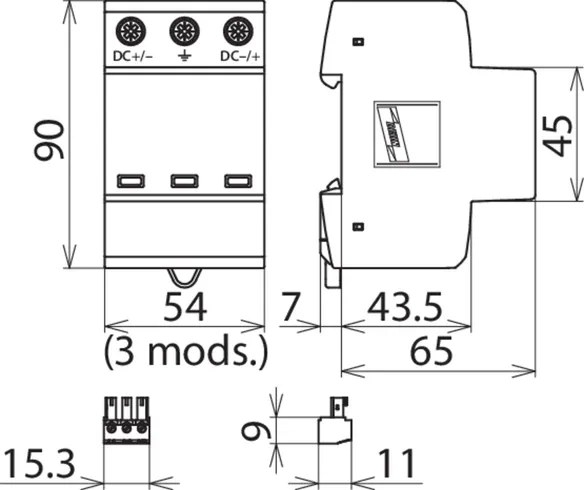

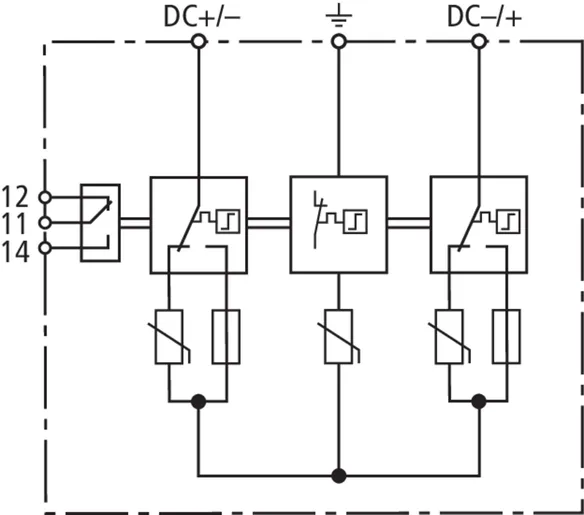

Part No. 950535 DG YPV SCI 1000 FM

GTIN 4013364154988, Customs tariff No.: 85363030, Gross weight: 331.00 g, PU: 1.00 unidad(es)

Images

Additional information

CAD files

Descargador de sobretensiones DEHNguard kompakt YPV SCI 1000 FM
Descargador multipolar para los sistemas fotovoltaicos hasta 1000 V DC
con dispositivo de conmutación DC de 3 etapas, ancho: 3 móds.
Indicación de fallo, con contacto de señalización a distancia
Descargador tipo 2 según la EN 50539-11
Empleable de acuerdo con la IEC 60364-7-712
Segura desconexión eléctrica
Máx. tensión fotovoltaica:<= 1000 V dc
Corriente de choque de rayo total: 40 kA
Nivel de protección: <= 4 kV
Resistencia a cortocircuito Iscpv: 1000 A

Producto DEHN
Tipo: DG YPV SCI 1000 FM
art. no.: 950535
o equivalente

Certificates

Technical data

DPS según EN 50539-11	Tipo 2
Máx. tensión PV (U_CPV )	1000 V
Resistencia de cortocircuito (I_SCPV )	1000 A
Corriente nominal de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12.5 kA
Corriente máx. de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Nivel de protección (U_P )	≤ 4 kV
Certificados	KEMA, UL
Contacto de señalización a distancia	contacto libre de potencial

DPS según EN 50539-11	Tipo 2
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Máx. tensión PV (U_CPV )	1000 V
Resistencia de cortocircuito (I_SCPV )	1000 A
Corriente total de descarga (8/20 µs) (I_total )	40 kA
Corriente nominal de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12.5 kA
Corriente máx. de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Nivel de protección (U_P )	≤ 4 kV
Nivel de protección con 5 kA (U_P )	≤ 3.5 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Estado operativo / defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (min.)	15 mm² rígido / flexible
Sección de conexión (máx.)	35 mm² rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Capacidad	3 módulo(s), DIN 43880
Certificados	KEMA, UL
Contacto de señalización a distancia	contacto libre de potencial
Potencia de conmutación AC	250 V / 0.5 A
Potencia de conmutación DC	250 V / 0.1 A, 125 V / 0.2 A, 75 V / 0.5 A
Sección de conexión para contacto de señalización remota	max. 1.5 mm² rígido / flexible
