Detector de tensión PHE III

Verificación de la ausencia de tensión

Indicación segura
Fácil de usar
Tansporte económico
Requiere poco espacio

Details

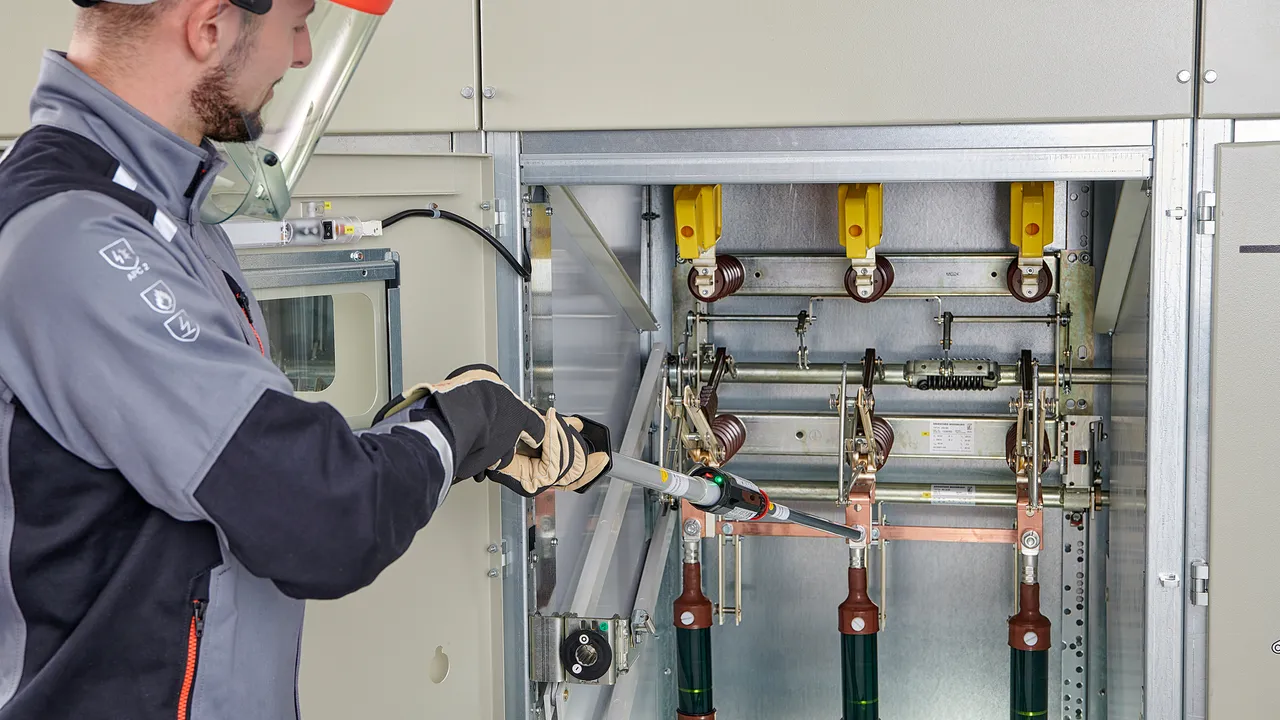

Verificación con electrodo en V atornillado

lorem ipsum — Verificación con electrodo en V atornillado

Acoplamiento dentado universal para acodar el detector de tensión

Enchufando la pieza de alargamiento de la empuñadura HV STK y la pértiga aislada IS PHE STK

Tensiones nominales hasta 30 kV / 50 Hz, rosca M12

Categoría "S" para instalaciones de conmutación y líneas aéreas

5 Products

Part No. 767703 PHE3 3 S

GTIN 4013364070899, Customs tariff No. (EU): 90303370, Gross weight: 1.71 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Certificates

Technical data

Tensión nominal (U_N )	3 kV
Longitud total (l_G )	1080 mm
Profundidad de introducción (I_O )	285 mm

Tensión nominal (U_N )	3 kV
Tipo de tensión	AC
Categoría	S 60
Longitud total (l_G )	1080 mm
Profundidad de introducción (I_O )	285 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	-25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Product 767703 was added to Notepad.

Go to Notepad

Product 767703 was added to the cart.

Go to Web-Shop

Part No. 767706 PHE3 6 S

GTIN 4013364070837, Customs tariff No. (EU): 90303370, Gross weight: 1.71 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Certificates

Technical data

Tensión nominal (U_N )	6 kV
Longitud total (l_G )	1080 mm
Profundidad de introducción (I_O )	285 mm

Tensión nominal (U_N )	6 kV
Tipo de tensión	AC
Categoría	S 60
Longitud total (l_G )	1080 mm
Profundidad de introducción (I_O )	285 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Product 767706 was added to Notepad.

Go to Notepad

Product 767706 was added to the cart.

Go to Web-Shop

Part No. 767710 PHE3 10 S

GTIN 4013364070851, Customs tariff No. (EU): 90303370, Gross weight: 1.71 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Certificates

Technical data

Tensión nominal (U_N )	10 kV
Longitud total (l_G )	1080 mm
Profundidad de introducción (I_O )	285 mm

Tensión nominal (U_N )	10 kV
Tipo de tensión	AC
Categoría	S 60
Longitud total (l_G )	1080 mm
Profundidad de introducción (I_O )	285 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Product 767710 was added to Notepad.

Go to Notepad

Product 767710 was added to the cart.

Go to Web-Shop

Part No. 767720 PHE3 20 S

GTIN 4013364070844, Customs tariff No. (EU): 90303370, Gross weight: 1.89 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Certificates

Technical data

Tensión nominal (U_N )	20 kV
Longitud total (l_G )	1230 mm
Profundidad de introducción (I_O )	435 mm

Tensión nominal (U_N )	20 kV
Tipo de tensión	AC
Categoría	S 61
Longitud total (l_G )	1230 mm
Profundidad de introducción (I_O )	435 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Product 767720 was added to Notepad.

Go to Notepad

Product 767720 was added to the cart.

Go to Web-Shop

Part No. 767730 PHE3 30 S

GTIN 4013364070813, Customs tariff No. (EU): 90303370, Gross weight: 1.83 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Certificates

Technical data

Tensión nominal (U_N )	30 kV
Longitud total (l_G )	1415 mm
Profundidad de introducción (I_O )	620 mm

Tensión nominal (U_N )	30 kV
Tipo de tensión	AC
Categoría	S 62
Longitud total (l_G )	1415 mm
Profundidad de introducción (I_O )	620 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Product 767730 was added to Notepad.

Go to Notepad

Product 767730 was added to the cart.

Go to Web-Shop

Márgenes de tensiones nominales hasta 30 kV / 50 Hz, rosca M12

Categoría "S" para instalaciones de conmutación y líneas aéreas

3 Products

Part No. 767711 PHE3 3 10 S

GTIN 4013364070820, Customs tariff No. (EU): 90303370, Gross weight: 1.86 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Certificates

Technical data

Tensión nominal (U_N )	3 ... 10 kV
Longitud total (l_G )	1415 mm
Profundidad de introducción (I_O )	620 mm

Tensión nominal (U_N )	3 ... 10 kV
Tipo de tensión	AC
Categoría	S 62
Longitud total (l_G )	1415 mm
Profundidad de introducción (I_O )	620 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Product 767711 was added to Notepad.

Go to Notepad

Product 767711 was added to the cart.

Go to Web-Shop

Part No. 767721 PHE3 6 20 S

GTIN 4013364070868, Customs tariff No. (EU): 90303370, Gross weight: 1.93 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Certificates

Technical data

Tensión nominal (U_N )	6 ... 20 kV
Longitud total (l_G )	1575 mm
Profundidad de introducción (I_O )	780 mm

Tensión nominal (U_N )	6 ... 20 kV
Tipo de tensión	AC
Categoría	S 63
Longitud total (l_G )	1575 mm
Profundidad de introducción (I_O )	780 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Product 767721 was added to Notepad.

Go to Notepad

Product 767721 was added to the cart.

Go to Web-Shop

Part No. 767731 PHE3 10 30 S

GTIN 4013364070875, Customs tariff No. (EU): 90303370, Gross weight: 1.99 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Certificates

Technical data

Tensión nominal (U_N )	10 ... 30 kV
Longitud total (l_G )	1675 mm
Profundidad de introducción (I_O )	880 mm

Tensión nominal (U_N )	10 ... 30 kV
Tipo de tensión	AC
Categoría	S 64
Longitud total (l_G )	1675 mm
Profundidad de introducción (I_O )	880 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Product 767731 was added to Notepad.

Go to Notepad

Product 767731 was added to the cart.

Go to Web-Shop

Márgenes de tensiones nominales hasta 30 kV / 50 Hz, rosca M12, conmutable

El conmutador de tensiones nominales puede ponerse en dos posiciones de márgenes de tensiones. Por razones de seguridad la puesta en servicio debe efectuarse sólo en la posición más sensible 3 ... 10 kV. En cada posición el conmutador se enclava y así está protegido contra movimientos erróneos. La posición puede cambiarse a través de un conmutador de láminas magnéticas resistente al desgaste.

Categoría "S" para instalaciones de conmutación y líneas aéreas

1 Product

Part No. 767733 PHE3 U 3 30 S

GTIN 4013364070882, Customs tariff No. (EU): 90303370, Gross weight: 1.99 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Certificates

Technical data

Tensión nominal (U_N )	3 ... 10 / 10 ... 30 kV
Longitud total (l_G )	1675 mm
Profundidad de introducción (I_O )	880 mm

Tensión nominal (U_N )	3 ... 10 / 10 ... 30 kV
Tipo de tensión	AC
Categoría	S 64
Longitud total (l_G )	1675 mm
Profundidad de introducción (I_O )	880 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Product 767733 was added to Notepad.

Go to Notepad

Product 767733 was added to the cart.

Go to Web-Shop

Tensión nominal 25 kV / 50 Hz

Para líneas aéreas de ferrocarriles eléctricos
Categoría "S" para instalaciones monofásicas de toma de tierra individual.

1 Product

Part No. 767125 PHE3 25 S 50 1P

GTIN 4013364130319, Customs tariff No. (EU): 90303370, Gross weight: 1.96 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Certificates

Technical data

Tensión nominal (U_N )	25 kV
Longitud total (l_G )	1680 mm
Profundidad de introducción (I_O )	880 mm

Tensión nominal (U_N )	25 kV
Tipo de tensión	AC
Categoría	S 64
Longitud total (l_G )	1680 mm
Profundidad de introducción (I_O )	880 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de exterior
Aplicación	líneas aéreas de ferrocarriles eléctricos
Versión	unipolar
Indicador	óptico y acústico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Product 767125 was added to Notepad.

Go to Notepad

Product 767125 was added to the cart.

Go to Web-Shop

Tensiones nominales hasta 30 kV / 50 Hz, acoplamiento dentado

Categoría "S" para instalaciones de conmutación y líneas aéreas.

5 Products

Part No. 767903 PHE3 3 S ZK

GTIN 4013364134737, Customs tariff No. (EU): 90303370, Gross weight: 1692.00 g, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Certificates

Technical data

Tensión nominal (U_N )	3 kV
Longitud total (l_G )	1150 mm
Profundidad de introducción (I_O )	285 mm

Tensión nominal (U_N )	3 kV
Tipo de tensión	AC
Categoría	S 60
Longitud total (l_G )	1150 mm
Profundidad de introducción (I_O )	285 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Product 767903 was added to Notepad.

Go to Notepad

Product 767903 was added to the cart.

Go to Web-Shop

Part No. 767906 PHE3 6 S ZK

GTIN 4013364134744, Customs tariff No. (EU): 90303370, Gross weight: 1692.00 g, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Certificates

Technical data

Tensión nominal (U_N )	6 kV
Longitud total (l_G )	1150 mm
Profundidad de introducción (I_O )	285 mm

Tensión nominal (U_N )	6 kV
Tipo de tensión	AC
Categoría	S 60
Longitud total (l_G )	1150 mm
Profundidad de introducción (I_O )	285 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Product 767906 was added to Notepad.

Go to Notepad

Product 767906 was added to the cart.

Go to Web-Shop

Part No. 767910 PHE3 10 S ZK

GTIN 4013364134751, Customs tariff No. (EU): 90303370, Gross weight: 1692.00 g, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Certificates

Technical data

Tensión nominal (U_N )	10 kV
Longitud total (l_G )	1150 mm
Profundidad de introducción (I_O )	285 mm

Tensión nominal (U_N )	10 kV
Tipo de tensión	AC
Categoría	S 60
Longitud total (l_G )	1150 mm
Profundidad de introducción (I_O )	285 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Product 767910 was added to Notepad.

Go to Notepad

Product 767910 was added to the cart.

Go to Web-Shop

Part No. 767920 PHE3 20 S ZK

GTIN 4013364134768, Customs tariff No. (EU): 90303370, Gross weight: 1.80 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Certificates

Technical data

Tensión nominal (U_N )	20 kV
Longitud total (l_G )	1300 mm
Profundidad de introducción (I_O )	435 mm

Tensión nominal (U_N )	20 kV
Tipo de tensión	AC
Categoría	S 61
Longitud total (l_G )	1300 mm
Profundidad de introducción (I_O )	435 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Product 767920 was added to Notepad.

Go to Notepad

Product 767920 was added to the cart.

Go to Web-Shop

Part No. 767930 PHE3 30 S ZK

GTIN 4013364134775, Customs tariff No. (EU): 90303370, Gross weight: 1.87 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Certificates

Technical data

Tensión nominal (U_N )	30 kV
Longitud total (l_G )	1485 mm
Profundidad de introducción (I_O )	620 mm

Tensión nominal (U_N )	30 kV
Tipo de tensión	AC
Categoría	S 62
Longitud total (l_G )	1485 mm
Profundidad de introducción (I_O )	620 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Product 767930 was added to Notepad.

Go to Notepad

Product 767930 was added to the cart.

Go to Web-Shop

Márgenes de tensiones nominales hasta 30 kV / 50 Hz, acoplamiento dentado

Categoría "S" para instalaciones de conmutación y líneas aéreas

3 Products

Part No. 767941 PHE3 3 10 S ZK

GTIN 4013364134782, Customs tariff No. (EU): 90303370, Gross weight: 1.87 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Certificates

Technical data

Tensión nominal (U_N )	3 ... 10 kV
Longitud total (l_G )	1485 mm
Profundidad de introducción (I_O )	620 mm

Tensión nominal (U_N )	3 ... 10 kV
Tipo de tensión	AC
Categoría	S 62
Longitud total (l_G )	1485 mm
Profundidad de introducción (I_O )	620 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Product 767941 was added to Notepad.

Go to Notepad

Product 767941 was added to the cart.

Go to Web-Shop

Part No. 767951 PHE3 6 20 S ZK

GTIN 4013364134799, Customs tariff No. (EU): 90303370, Gross weight: 1.96 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Certificates

Technical data

Tensión nominal (U_N )	6 ... 20 kV
Longitud total (l_G )	1645 mm
Profundidad de introducción (I_O )	780 mm

Tensión nominal (U_N )	6 ... 20 kV
Tipo de tensión	AC
Categoría	S 63
Longitud total (l_G )	1645 mm
Profundidad de introducción (I_O )	780 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Product 767951 was added to Notepad.

Go to Notepad

Product 767951 was added to the cart.

Go to Web-Shop

Part No. 767961 PHE3 10 30 S ZK

GTIN 4013364134805, Customs tariff No. (EU): 90303370, Gross weight: 2.02 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Certificates

Technical data

Tensión nominal (U_N )	10 ... 30 kV
Longitud total (l_G )	1745 mm
Profundidad de introducción (I_O )	880 mm

Tensión nominal (U_N )	10 ... 30 kV
Tipo de tensión	AC
Categoría	S 64
Longitud total (l_G )	1745 mm
Profundidad de introducción (I_O )	880 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Product 767961 was added to Notepad.

Go to Notepad

Product 767961 was added to the cart.

Go to Web-Shop

Márgenes de tensiones nominales hasta 36 kV / 50 Hz, acoplamiento dentado, conmutable

El conmutador de tensiones nominales puede ponerse en dos posiciones de márgenes de tensiones. Por razones de seguridad la puesta en servicio debe efectuarse sólo en la posición más sensible (3 ... 10 kV o 6 ... 20 kV). En cada posición el conmutador se enclava y así está protegido contra movimientos erróneos. La posición puede cambiarse a través de un conmutador de láminas magnéticas resistente al desgaste.

Categoría "S" para instalaciones de conmutación y líneas aéreas

2 Products

Part No. 767960 PHE3 U 3 30 S ZK

GTIN 4013364134812, Customs tariff No. (EU): 90303370, Gross weight: 2.02 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Certificates

Technical data

Tensión nominal (U_N )	3 ... 10 / 10 ... 30 kV
Longitud total (l_G )	1745 mm
Profundidad de introducción (I_O )	880 mm

Tensión nominal (U_N )	3 ... 10 / 10 ... 30 kV
Tipo de tensión	AC
Categoría	S 64
Longitud total (l_G )	1745 mm
Profundidad de introducción (I_O )	880 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Product 767960 was added to Notepad.

Go to Notepad

Product 767960 was added to the cart.

Go to Web-Shop

Part No. 767944 PHE3 U 6 36 S SN7728

GTIN 4013364277731, Customs tariff No. (EU): 90303370, Gross weight: 2.16 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Certificates

Technical data

Tensión nominal (U_N )	6 ... 20 / 20 ... 36 kV
Longitud total (l_G )	1745 mm
Profundidad de introducción (I_O )	880 mm

Tensión nominal (U_N )	6 ... 20 / 20 ... 36 kV
Tipo de tensión	AC
Categoría	S 64
Longitud total (l_G )	1745 mm
Profundidad de introducción (I_O )	880 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Product 767944 was added to Notepad.

Go to Notepad

Product 767944 was added to the cart.

Go to Web-Shop

Márgenes de tensiones nominales hasta 30 kV / 50 Hz, Kit de verificación, rosca M12

Con dos puntas de prueba de la categoría "S" para instalaciones de conmutación y líneas aéreas y categoría "L" para líneas aéreas.

2 Products

Part No. 767740 PHE3 6 20 SL

GTIN 4013364071063, Customs tariff No. (EU): 90303370, Gross weight: 2.15 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Certificates

Technical data

Tensión nominal (U_N )	6 ... 20 kV
Longitud total (l_G )	1575 / 980 mm
Profundidad de introducción (I_O )	780 / 185 mm

Tensión nominal (U_N )	6 ... 20 kV
Tipo de tensión	AC
Categoría	S 63 / L 71
Longitud total (l_G )	1575 / 980 mm
Profundidad de introducción (I_O )	780 / 185 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas o líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Product 767740 was added to Notepad.

Go to Notepad

Product 767740 was added to the cart.

Go to Web-Shop

Part No. 767750 PHE3 10 30 SL

GTIN 4013364071070, Customs tariff No. (EU): 90303370, Gross weight: 2.21 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Certificates

Technical data

Tensión nominal (U_N )	10 ... 30 kV
Longitud total (l_G )	1675 / 980 mm
Profundidad de introducción (I_O )	880 / 185 mm

Tensión nominal (U_N )	10 ... 30 kV
Tipo de tensión	AC
Categoría	S 64 / L 71
Longitud total (l_G )	1675 / 980 mm
Profundidad de introducción (I_O )	880 / 185 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Product 767750 was added to Notepad.

Go to Notepad

Product 767750 was added to the cart.

Go to Web-Shop

Márgenes de tensiones nominales hasta 30 kV / 50 Hz, Kit de verificación, acoplamiento dentado

Con dos puntas de prueba de la categoría "S" para instalaciones de conmutación y líneas aéreas y categoría "L" para líneas aéreas.

2 Products

Part No. 767940 PHE3 6 20 SL ZK

GTIN 4013364134829, Customs tariff No. (EU): 90303370, Gross weight: 2.09 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Certificates

Technical data

Tensión nominal (U_N )	6 ... 20 kV
Longitud total (l_G )	1650 / 1050 mm
Profundidad de introducción (I_O )	780 / 185 mm

Tensión nominal (U_N )	6 ... 20 kV
Tipo de tensión	AC
Categoría	S 63 / L 71
Longitud total (l_G )	1650 / 1050 mm
Profundidad de introducción (I_O )	780 / 185 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas o líneas aéreas
Versión	unipolar
Indicador	óptico y acústico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Product 767940 was added to Notepad.

Go to Notepad

Product 767940 was added to the cart.

Go to Web-Shop

Part No. 767950 PHE3 10 30 SL ZK

GTIN 4013364134836, Customs tariff No. (EU): 90303370, Gross weight: 2.14 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Certificates

Technical data

Tensión nominal (U_N )	10 ... 30 kV
Longitud total (l_G )	1750 / 1050 mm
Profundidad de introducción (I_O )	880 / 185 mm

Tensión nominal (U_N )	10 ... 30 kV
Tipo de tensión	AC
Categoría	S 64 / L 71
Longitud total (l_G )	1750 / 1050 mm
Profundidad de introducción (I_O )	880 / 185 mm
Normativa	DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Diseño	compuesto
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación y líneas aéreas o líneas aéreas
Versión	unipolar
Indicador	acústico y óptico
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de resina epóxica reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio

Product 767950 was added to Notepad.

Go to Notepad

Product 767950 was added to the cart.

Go to Web-Shop
