DEHNvap EMOB

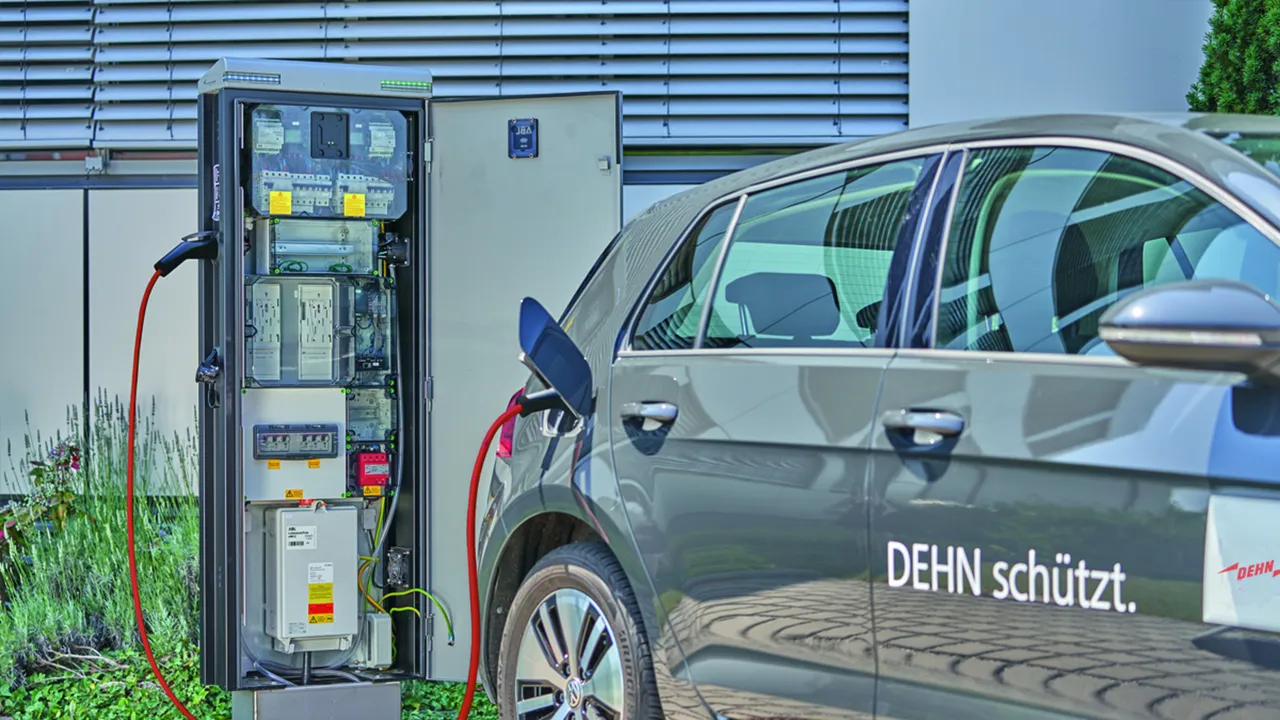

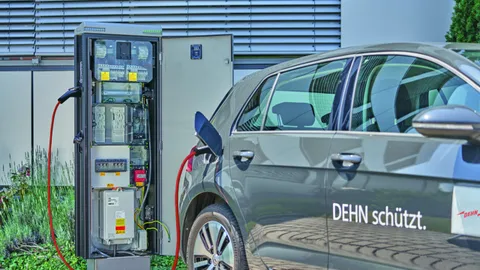

Descargador combinado de uso universal, especial para sistemas de alimentación en infraestructuras de carga
Basado en la tecnología de vía de chispas RAC y con solo 1 módulo/polo, permite un montaje reducido y que ahorra espacio
Protección energéticamente coordinada al equipo final Tipo 1 + Tipo 2 + Tipo 3
Nivel residual en el varistor de equipo final S20K275 <0,5 J
Fusible previo máximo hasta 250 A gG
Posibilidad de medición de aislamiento en estado conectado hasta 1000 V CC

DVA EMOB 3P 255 FM

1 Product

Part No. 900385 DVA EMOB 3P 255 FM

GTIN 4013364422186, Customs tariff No. (EU): 85363090, Gross weight: 500.00 g, PU: 1.00 unidad(es)

Images

Additional information

CAD files

Descargador combinado DEHNvap EMOB
Descargador combinado de 4 polos para redes TT y TN (C)-S a 230/400 V,
Ancho de 4 módulos, con contacto de señalización remota
Descargador de Tipo 1 + Tipo 2 según EN 61643-11
Especial para sistemas
de alimentación en infraestructuras de carga
Tecnología de vía de chispas RAC
Indicación de fallo
Máxima tensión de servicio: 255 V CA
Nivel de protección: <= 1,5 kV
Corriente de choque de rayo (10/350): 50 kA
Fusible previo máximo: 250 A
Nivel residual en el varistor de equipo final S20K275: < 0,5 J
Posibilidad de medición de aislamiento en estado
conectado hasta 1000 V CC
Certificado según KEMA y UL
Coordinación energética según DIN EN 62305-4
Descargador de la familia Red/Line y directo para el equipo final

Producto DEHN
Tipo: DVA EMOB 3P 255 FM
art. no.: 900385
o equivalente

Certificates

Technical data

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Máxima tensión permisible de servicio AC [L-N]/[N-PE] (U_C )	255 V (50 / 60 Hz)
Corriente de choque de rayo (10/350) [L-N]/[N-PE] (I_imp )	12,5 / 50 kA
Energía específica [L-N]/[N-PE] (W/R)	39,06 kJ/Ω / 625,00 kJ/Ω
Corriente nominal de descarga (8/20) (I_n )	25 / 100 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 kV / ≤ 1,5 kV
Certificaciones	KEMA, UL

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Protección energéticamente coordinada al equipo final (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [L-N]/[N-PE] (U_C )	255 V (50 / 60 Hz)
Corriente de choque de rayo (10/350) [L-N]/[N-PE] (I_imp )	12,5 / 50 kA
Energía específica [L-N]/[N-PE] (W/R)	39,06 kJ/Ω / 625,00 kJ/Ω
Corriente nominal de descarga (8/20) (I_n )	25 / 100 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 kV / ≤ 1,5 kV
Capacidad de apagado de corriente consecutiva [L-N]/[N-PE] (I_fi )	25 kA_eff/ 100 A_eff
Limitación de la corriente consecutiva / Selectividad	Sin disparo de fusible de 35 A gG hasta 25 kA_eff (prosp.)
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo máximo (L) hasta I_K≤ 25 kA_eff	250 A gG
Tensión TOV [L-N] (U_T) – Característica	440 V / 120 min – soportado
Tensión TOV [N-PE] (U_T) – Característica	1200 V / 200 ms – soportado
Margen de temperatura de servicio [paralelo]/[serie] (T_U )	-40 °C...+80 °C
Indicación de estado operativo/defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (L1, L2, L3, N, PE, 9) (Mín.)	1,5 mm² rígido / flexible
sección de conexión (L1, L2, L3, N, PE, 9) (Máx.)	35 mm²flexible / 25 mm²hilos finos
Montaje en	Carril DIN de 35 mm según EN 60715
Material de la envolvente	Termoplástico, rojo, UL 94 V-0
Lugar de instalación	Espacio interior
Clase de protección	IP 20
Medidas de montaje	4 mods., DIN 43880
Certificaciones	KEMA, UL
Contactos FM / forma de contacto	Contacto conmutado
Potencia de conmutación AC	250 V/0,5 A
Potencia de conmutación DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm²rígido / flexible
Posibilidad de medición de aislamiento en estado conectado	hasta 1000 V DC
Datos técnicos adicionales:	---------------------------------
– Prueba de tensión adicional con: 485 V AC / 50 Hz para 24 h	Resistencia
– Nivel residual con un S20K275	< 0,5 J
– Característica con U = 320 V e I_SCCR = 13,5 kA con fusible de 63 A gG	Resistencia
– Nivel de protección [L-PE] (U_P )	≤ 2,0 kV

Product 900385 was added to Notepad.

Go to Notepad

Product 900385 was added to the cart.

Go to Web-Shop

DVA EMOB M 3P 255 FM

1 Product

Part No. 900585 DVA EMOB M 3P 255 FM

GTIN 4013364498983, Customs tariff No. (EU): 85363090, Gross weight: 592.47 g, PU: 1.00 unidad(es)

Images

Additional information

CAD files

Descargador combinado DEHNvap EMOB
Descargador combinado de 4 polos para redes TT y TN (C)-S a 230/400 V,
Ancho de 4 módulos, con contacto de señalización remota
Descargador modular Tipo 1 + Tipo 2 según EN 61643-11
Especial para sistemas
de alimentación en infraestructuras de carga
Tecnología de vía de chispas RAC
Indicación de fallo
Máxima tensión de servicio: 255 V CA
Nivel de protección: <= 1,5 kV
Corriente de choque de rayo (10/350): 12,5 kA
Fusible previo máximo: 250 A
Certificado según KEMA y UL
Coordinación energética según DIN EN 62305-4
Descargador de la familia Red/Line y directo para el equipo final

Producto DEHN
Tipo: DVA EMOB M 3P 255 FM
art. no.: 900585
o equivalente

Certificates

Technical data

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Máxima tensión permisible de servicio AC [L-N]/[N-PE] (U_C )	255 V (50 / 60 Hz)
Corriente de choque de rayo (10/350) [L-N]/[N-PE] (I_imp )	12,5 / 50 kA
Energía específica [L-N]/[N-PE] (W/R)	39,06 kJ/Ω / 625,00 kJ/Ω
Corriente nominal de descarga (8/20) (I_n )	25 / 100 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 kV / ≤ 1,5 kV
Certificaciones	KEMA, UL

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Protección energéticamente coordinada al equipo final (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [L-N]/[N-PE] (U_C )	255 V (50 / 60 Hz)
Corriente de choque de rayo (10/350) [L-N]/[N-PE] (I_imp )	12,5 / 50 kA
Energía específica [L-N]/[N-PE] (W/R)	39,06 kJ/Ω / 625,00 kJ/Ω
Corriente nominal de descarga (8/20) (I_n )	25 / 100 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 kV / ≤ 1,5 kV
Capacidad de apagado de corriente consecutiva [L-N]/[N-PE] (I_fi )	50 kA_eff/ 100 A_eff
Limitación de la corriente consecutiva / Selectividad	Sin disparo de fusible de 35 A gG hasta 50 kA_eff (prosp.)
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo máximo (L) hasta I_K≤ 50 kA_eff	250 A gG
Tensión TOV [L-N] (U_T) – Característica	440 V / 120 min – soportado
Tensión TOV [N-PE] (U_T) – Característica	1200 V / 200 ms – soportado
Margen de temperatura de servicio [paralelo]/[serie] (T_U )	-40 °C...+80 °C
Indicación de estado operativo/defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (L1, L2, L3, N, PE, 9) (Mín.)	1,5 mm² rígido / flexible
sección de conexión (L1, L2, L3, N, PE, 9) (Máx.)	35 mm²flexible / 25 mm²hilos finos
Montaje en	Carril DIN de 35 mm según EN 60715
Material de la envolvente	Termoplástico, rojo, UL 94 V-0
Lugar de instalación	Espacio interior
Clase de protección	IP 20
Medidas de montaje	4 mods., DIN 43880
Certificaciones	KEMA, UL
Contactos FM / forma de contacto	Contacto conmutado
Potencia de conmutación AC	250 V/0,5 A
Potencia de conmutación DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm²rígido / flexible
Posibilidad de medición de aislamiento en estado conectado	hasta 500 V DC
Datos técnicos adicionales:	---------------------------------
– Nivel de protección [L-PE] (U_P )	1,8 kV
