Part No. 900780 SPD+POP 2 255 C25

GTIN 4013364156203, Customs tariff No. (EU): 85363030, Gross weight: 404.00 g, PU: 1.00 unidad(es)

Images

Additional information

CAD files

Descargador de sobretensiones SPD+POP 2 255 C25
Descargador de sobretensiones compacto para
sobretensiones transitorias y de frecuencia industrial
con interruptor de protección integrado
Descargador tipo 2 según la EN 61643-11, POP según la EN 50550
Protección extensa contra sobretensiones transitorias y de frecuencia industrial
Unidad completa precableada, los dispositivos individuales
no tienen que cablearse adicionalmente
Cantidad de polos 1P + N
Característica de disparo MCB / Corriente nominal MCB C 25 A
Máx. tensión permisible de servicio: 275 V ac
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga: 5 kA / 20 kA
Coordinación energética según la
DIN EN 62305-4 (VDE 0185-305-4) con descargador
tipo 1 y tipo 3 de la familia Red/Line
Vigilancia del SPD: Thermo-Dynamik-Control
Indicación de servicio y fallo
Dispositivo a montar sobre carriles DIN según la DIN 43880, 4 móds.

Producto DEHN
Tipo: SPD+POP 2 255 C25
art. no.: 900780
o equivalente

Certificates

Technical data

Información general
Número de polos	1P + N
Tensión nominal AC (U_N )	230 V
SPD
Corriente nominal de descarga (8/20) [L-N] (I_n )	5 kA
POP
Máxima tensión sin disparo AC	255 V
Máxima tensión de disparo AC	415 V
MCB
Curva de disparo	C
Corriente nominal AC (I_L )	25 A

Información general
Tipo de red	monofásico TT / TN
Número de polos	1P + N
Tensión nominal AC (U_N )	230 V
Frecuencia nominal (f_N )	50 Hz
Temperatura de funcionamiento (T_U )	-25 °C ... +60 °C
Sección de conexión (L, N) (min.)	2.5 mm² rígido / flexible
Sección de conexión (L, N) (max.)	16 mm² rígido / 25 mm² flexible
Sección de conexión (PE) (min.)	0.75 mm² rígido / flexible
Sección de conexión (PE) (max.)	6 mm² rígido / 10 mm² flexible
Clase de protección	IP 20
Medidas de montaje	4 módulos, DIN 43880
Montaje sobre	carril DIN 35 mm según EN 60715
SPD
DPS según EN 61643-11 / ... IEC 61643-1/-11	Tipo 2
Máxima tensión permisible de servicio AC [L-N] (U_C )	275 V
Máxima tensión permisible de servicio AC [N-PE] (U_C )	255 V
Capacidad de apagado corriente consecutiva [N-PE] (I_fi )	100 A
Corriente nominal de descarga (8/20) [L-N] (I_n )	5 kA
Corriente nominal de descarga (8/20) [N-PE] (I_n )	20 kA
Corriente máxima de descarga (8/20) [L-N] (I_max )	15 kA
Corriente máxima de descarga (8/20) [N-PE] (I_max )	40 kA
Nivel de protección (U_P )	≤ 1.5 kV
Corriente del conductor de protección (I_PE )	≤ 5 µA
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [N-PE] (t_A )	≤ 100 ns
Fusible previo max.	MCB C 63 A
Resistencia a cortocircuito con máxima protección sobrecorriente AC lado de red (I_SCCR )	6 kA
Tensión TOV [L-N] (U_T )	335 V / 5 s
TensiónTOV [N-PE] (U_T )	1200 V / 200 ms
Características TOV	resistencia
Indicación de estado operativo/defectuoso	verde / rojo
Número de puertos	1
Material de la carcasa	termoplástico, color gris, UL 94 V-0
Lugar de instalación	interior
POP
Probado según	EN 50550
Máxima tensión sin disparo AC	255 V
Máxima tensión de disparo AC	415 V
Tiempo de disparo a 275 V AC	8 s
Tiempo de disparo a 400 V AC	120 ms
Corriente máxima a 275 V AC	0.4 A
Corriente máxima a 400 V AC	0.6 A
Potencia	0.7 VA
Indicación de disparo	rojo
MCB
Curva de disparo	C
Corriente nominal AC (I_L )	25 A
Poder de corte (I_cn) según EN 60898	6 kA

Product 900780 was added to Notepad.

Go to Notepad

Product 900780 was added to the cart.

Go to Web-Shop

Part No. 900781 SPD+POP 2 255 C32

GTIN 4013364156210, Customs tariff No. (EU): 85363030, Gross weight: 425.00 g, PU: 1.00 unidad(es)

Images

Additional information

CAD files

Descargador de sobretensiones SPD+POP 2 255 C32
Descargador de sobretensiones compacto para
sobretensiones transitorias y de frecuencia industrial
con interruptor de protección integrado
Descargador tipo 2 según la EN 61643-11, POP según la EN 50550
Protección extensa contra sobretensiones transitorias y de frecuencia industrial
Unidad completa precableada, los dispositivos individuales
no tienen que cablearse adicionalmente
Cantidad de polos 1P + N
Característica de disparo MCB / Corriente nominal MCB C 32 A
Máx. tensión permisible de servicio: 275 V ac
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga: 5 kA / 20 kA
Coordinación energética según la
DIN EN 62305-4 (VDE 0185-305-4) con descargador
tipo 1 y tipo 3 de la familia Red/Line
Vigilancia del SPD: Thermo-Dynamik-Control
Indicación de servicio y fallo
Dispositivo a montar sobre carriles DIN según la DIN 43880, 4 móds.

Producto DEHN
Tipo: SPD+POP 2 255 C32
art. no.: 900781
o equivalente

Certificates

Technical data

Información general
Número de polos	1P + N
Tensión nominal AC (U_N )	230 V
SPD
Corriente nominal de descarga (8/20) [L-N] (I_n )	5 kA
POP
Máxima tensión sin disparo AC	255 V
Máxima tensión de disparo AC	415 V
MCB
Curva de disparo	C
Corriente nominal AC (I_L )	32 A

Información general
Tipo de red	monofásico TT / TN
Número de polos	1P + N
Tensión nominal AC (U_N )	230 V
Frecuencia nominal (f_N )	50 Hz
Temperatura de funcionamiento (T_U )	-25 °C ... +60 °C
Sección de conexión (L, N) (min.)	2.5 mm² rígido / flexible
Sección de conexión (L, N) (max.)	16 mm² rígido / 25 mm² flexible
Sección de conexión (PE) (min.)	0.75 mm² rígido / flexible
Sección de conexión (PE) (max.)	6 mm² rígido / 10 mm2 flexible
Clase de protección	IP 20
Medidas de montaje	4 módulos, DIN 43880
Montaje sobre	carril DIN 35 mm según EN 60715
SPD
DPS según EN 61643-11 / ... IEC 61643-1/-11	Tipo 2
Máxima tensión permisible de servicio AC [L-N] (U_C )	275 V
Máxima tensión permisible de servicio AC [N-PE] (U_C )	255 V
Capacidad de apagado corriente consecutiva [N-PE] (I_fi )	100 A
Corriente nominal de descarga (8/20) [L-N] (I_n )	5 kA
Corriente nominal de descarga (8/20) [N-PE] (I_n )	20 kA
Corriente máxima de descarga (8/20) [L-N] (I_max )	15 kA
Corriente máxima de descarga (8/20) [N-PE] (I_max )	40 kA
Nivel de protección (U_P )	≤ 1.5 kV
Corriente del conductor de protección (I_PE )	≤ 5 µA
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [N-PE] (t_A )	≤ 100 ns
Fusible previo max.	MCB C 63 A
Resistencia a cortocircuito con máxima protección sobrecorriente AC lado de red (I_SCCR )	6 kA
Tensión TOV [L-N] (U_T )	335 V / 5 s
TensiónTOV [N-PE] (U_T )	1200 V / 200 ms
Características TOV	resistencia
Indicación de estado operativo/defectuoso	verde / rojo
Número de puertos	1
Material de la carcasa	termoplástico, color gris, UL 94 V-0
Lugar de instalación	interior
POP
Probado según	EN 50550
Máxima tensión sin disparo AC	255 V
Máxima tensión de disparo AC	415 V
Tiempo de disparo a 275 V AC	8 s
Tiempo de disparo a 400 V AC	120 ms
Corriente máxima a 275 V AC	0.4 A
Corriente máxima a 400 V AC	0.6 A
Potencia	0.7 VA
Indicación de disparo	rojo
MCB
Curva de disparo	C
Corriente nominal AC (I_L )	32 A
Poder de corte (I_cn) según EN 60898	6 kA

Product 900781 was added to Notepad.

Go to Notepad

Product 900781 was added to the cart.

Go to Web-Shop

Part No. 900782 SPD+POP 2 255 C40

GTIN 4013364156227, Customs tariff No. (EU): 85363030, Gross weight: 424.00 g, PU: 1.00 unidad(es)

Images

Additional information

CAD files

Descargador de sobretensiones SPD+POP 2 255 C40
Descargador de sobretensiones compacto para
sobretensiones transitorias y de frecuencia industrial
con interruptor de protección integrado
Descargador tipo 2 según la EN 61643-11, POP según la EN 50550
Protección extensa contra sobretensiones transitorias y de frecuencia industrial
Unidad completa precableada, los dispositivos individuales
no tienen que cablearse adicionalmente
Cantidad de polos 1P + N
Característica de disparo MCB / Corriente nominal MCB C 40 A
Máx. tensión permisible de servicio: 275 V ac
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga: 5 kA / 20 kA
Coordinación energética según la
DIN EN 62305-4 (VDE 0185-305-4) con descargador
tipo 1 y tipo 3 de la familia Red/Line
Vigilancia del SPD: Thermo-Dynamik-Control
Indicación de servicio y fallo
Dispositivo a montar sobre carriles DIN según la DIN 43880, 4 móds.

Producto DEHN
Tipo: SPD+POP 2 255 C40
art. no.: 900782
o equivalente

Certificates

Technical data

Información general
Número de polos	1P + N
Tensión nominal AC (U_N )	230 V
SPD
Corriente nominal de descarga (8/20) [L-N] (I_n )	5 kA
POP
Máxima tensión sin disparo AC	255 V
Máxima tensión de disparo AC	415 V
MCB
Curva de disparo	C
Corriente nominal AC (I_L )	40 A

Información general
Tipo de red	monofásico TT / TN
Número de polos	1P + N
Tensión nominal AC (U_N )	230 V
Frecuencia nominal (f_N )	50 Hz
Temperatura de funcionamiento (T_U )	-25 °C ... +60 °C
Sección de conexión (L, N) (min.)	2.5 mm² rígido / flexible
Sección de conexión (L, N) (max.)	16 mm² rígido / 25 mm² flexible
Sección de conexión (PE) (min.)	0.75 mm² rígido / flexible
Sección de conexión (PE) (max.)	6 mm² rígido / 10 mm² flexible
Clase de protección	IP 20
Medidas de montaje	4 módulos, DIN 43880
Montaje sobre	carril DIN 35 mm según EN 60715
SPD
DPS según EN 61643-11 / ... IEC 61643-1/-11	Tipo 2
Máxima tensión permisible de servicio AC [L-N] (U_C )	275 V
Máxima tensión permisible de servicio AC [N-PE] (U_C )	255 V
Capacidad de apagado corriente consecutiva [N-PE] (I_fi )	100 A
Corriente nominal de descarga (8/20) [L-N] (I_n )	5 kA
Corriente nominal de descarga (8/20) [N-PE] (I_n )	20 kA
Corriente máxima de descarga (8/20) [L-N] (I_max )	15 kA
Corriente máxima de descarga (8/20) [N-PE] (I_max )	40 kA
Nivel de protección (U_P )	≤ 1.5 kV
Corriente del conductor de protección (I_PE )	≤ 5 µA
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [N-PE] (t_A )	≤ 100 ns
Fusible previo max.	MCB C 63 A
Resistencia a cortocircuito con máxima protección sobrecorriente AC lado de red (I_SCCR )	6 kA
Tensión TOV [L-N] (U_T )	335 V / 5 s
TensiónTOV [N-PE] (U_T )	1200 V / 200 ms
Características TOV	resistencia
Indicación de estado operativo/defectuoso	verde / rojo
Número de puertos	1
Material de la carcasa	termoplástico, color gris, UL 94 V-0
Lugar de instalación	interior
POP
Probado según	EN 50550
Máxima tensión sin disparo AC	255 V
Máxima tensión de disparo AC	415 V
Tiempo de disparo a 275 V AC	8 s
Tiempo de disparo a 400 V AC	120 ms
Corriente máxima a 275 V AC	0.4 A
Corriente máxima a 400 V AC	0.6 A
Potencia	0.7 VA
Indicación de disparo	rojo
MCB
Curva de disparo	C
Corriente nominal AC (I_L )	40 A
Poder de corte (I_cn) según EN 60898	6 kA

Product 900782 was added to Notepad.

Go to Notepad

Product 900782 was added to the cart.

Go to Web-Shop

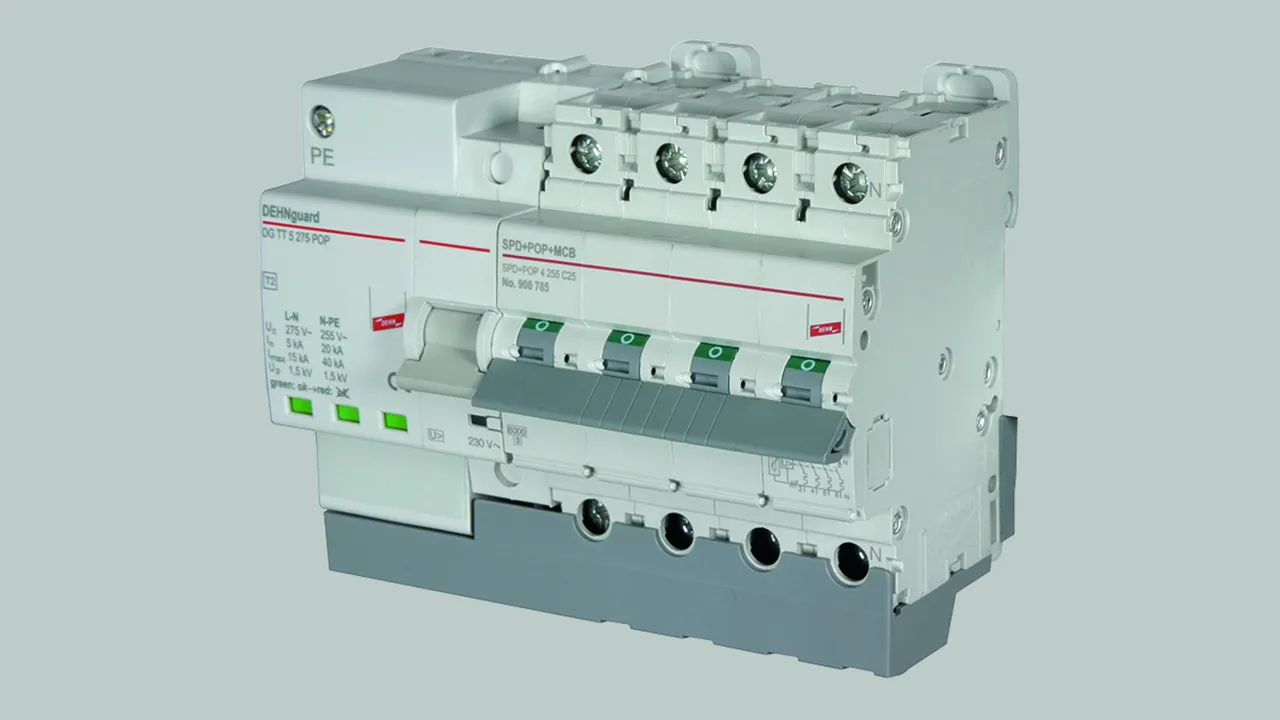

Part No. 900785 SPD+POP 4 255 C25

GTIN 4013364156234, Customs tariff No. (EU): 85363030, Gross weight: 730.00 g, PU: 1.00 unidad(es)

Images

Additional information

CAD files

Descargador de sobretensiones SPD+POP 4 255 C25
Descargador de sobretensiones compacto para
sobretensiones transitorias y de frecuencia industrial
con interruptor de protección integrado
Descargador tipo 2 según la EN 61643-11, POP según la EN 50550
Protección extensa contra sobretensiones transitorias y de frecuencia industrial
Unidad completa precableada, los dispositivos individuales
no tienen que cablearse adicionalmente
Cantidad de polos 3P + N
Característica de disparo MCB / Corriente nominal MCB C 25 A
Máx. tensión permisible de servicio: 275 V ac
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga: 5 kA / 20 kA
Coordinación energética según la
DIN EN 62305-4 (VDE 0185-305-4) con descargador
tipo 1 y tipo 3 de la familia Red/Line
Vigilancia del SPD: Thermo-Dynamik-Control
Indicación de servicio y fallo
Dispositivo a montar sobre carriles DIN según la DIN 43880, 7 móds.

Producto DEHN
Tipo: SPD+POP 4 255 C25
art. no.: 900785
o equivalente

Certificates

Technical data

Información general
Número de polos	3P + N
Tensión nominal AC (U_N )	230 / 400 V
SPD
Corriente nominal de descarga (8/20) [L-N] (I_n )	5 kA
POP
Máxima tensión sin disparo AC	255 V
Máxima tensión de disparo AC	415 V
MCB
Curva de disparo	C
Corriente nominal AC (I_L )	25 A

Información general
Tipo de red	trifásico TT / TN
Número de polos	3P + N
Tensión nominal AC (U_N )	230 / 400 V
Frecuencia nominal (f_N )	50 Hz
Temperatura de funcionamiento (T_U )	-25 °C ... +60 °C
Sección de conexión (L1, L2, L3, N) (min.)	2.5 mm² rígido / flexible
Sección de conexión (L1, L2, L3, N) (max.)	16 mm² rígido / 25 mm² flexible
Sección de conexión (PE) (min.)	0.75 mm² rígido / flexible
Sección de conexión (PE) (max.)	6 mm² rígido / 10 mm² flexible
Clase de protección	IP 20
Medidas de montaje	7 módulos, DIN 43880
Montaje sobre	carril DIN 35 mm según EN 60715
SPD
DPS según EN 61643-11 / ... IEC 61643-1/-11	Tipo 2
Máxima tensión permisible de servicio AC [L-N] (U_C )	275 V
Máxima tensión permisible de servicio AC [N-PE] (U_C )	255 V
Capacidad de apagado corriente consecutiva [N-PE] (I_fi )	100 A
Corriente nominal de descarga (8/20) [L-N] (I_n )	5 kA
Corriente nominal de descarga (8/20) [N-PE] (I_n )	20 kA
Corriente máxima de descarga (8/20) [L-N] (I_max )	15 kA
Corriente máxima de descarga (8/20) [N-PE] (I_max )	40 kA
Nivel de protección (U_P )	≤ 1,5 kV
Corriente del conductor de protección (I_PE )	≤ 5 µA
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [N-PE] (t_A )	≤ 100 ns
Fusible previo max.	MCB C 63 A
Resistencia a cortocircuito con máxima protección sobrecorriente AC lado de red (I_SCCR )	6 kA
Tensión TOV [L-N] (U_T )	335 V / 5 s
TensiónTOV [N-PE] (U_T )	1200 V / 200 ms
Características TOV	resistencia
Indicación de estado operativo/defectuoso	verde / rojo
Número de puertos	1
Material de la carcasa	termoplástico, color gris, UL 94 V-0
Lugar de instalación	interior
POP
Probado según	EN 50550
Máxima tensión sin disparo AC	255 V
Máxima tensión de disparo AC	415 V
Tiempo de disparo a 275 V AC	8 s
Tiempo de disparo a 400 V AC	120 ms
Corriente máxima a 275 V AC	0.4 A
Corriente máxima a 400 V AC	0.6 A
Potencia	0.7 VA
Indicación de disparo	rojo
MCB
Curva de disparo	C
Corriente nominal AC (I_L )	25 A
Poder de corte (I_cn) según EN 60898	6 kA

Product 900785 was added to Notepad.

Go to Notepad

Product 900785 was added to the cart.

Go to Web-Shop

Part No. 900786 SPD+POP 4 255 C32

GTIN 4013364156241, Customs tariff No. (EU): 85363030, Gross weight: 763.00 g, PU: 1.00 unidad(es)

Images

Additional information

CAD files

Descargador de sobretensiones SPD+POP 4 255 C32
Descargador de sobretensiones compacto para
sobretensiones transitorias y de frecuencia industrial
con interruptor de protección integrado
Descargador tipo 2 según la EN 61643-11, POP según la EN 50550
Protección extensa contra sobretensiones transitorias y de frecuencia industrial
Unidad completa precableada, los dispositivos individuales
no tienen que cablearse adicionalmente
Cantidad de polos 3P + N
Característica de disparo MCB / Corriente nominal MCB C 32 A
Máx. tensión permisible de servicio: 275 V ac
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga: 5 kA / 20 kA
Coordinación energética según la
DIN EN 62305-4 (VDE 0185-305-4) con descargador
tipo 1 y tipo 3 de la familia Red/Line
Vigilancia del SPD: Thermo-Dynamik-Control
Indicación de servicio y fallo
Dispositivo a montar sobre carriles DIN según la DIN 43880, 7 móds.

Producto DEHN
Tipo: SPD+POP 4 255 C32
art. no.: 900786
o equivalente

Certificates

Technical data

Información general
Número de polos	3P + N
Tensión nominal AC (U_N )	230 / 400 V
SPD
Corriente nominal de descarga (8/20) [L-N] (I_n )	5 kA
POP
Máxima tensión sin disparo AC	255 V
Máxima tensión de disparo AC	415 V
MCB
Curva de disparo	C
Corriente nominal AC (I_L )	32 A

Información general
Tipo de red	trifásico TT / TN
Número de polos	3P + N
Tensión nominal AC (U_N )	230 / 400 V
Frecuencia nominal (f_N )	50 Hz
Temperatura de funcionamiento (T_U )	-25 °C ... +60 °C
Sección de conexión (L1, L2, L3, N) (min.)	2.5 mm² rígido / flexible
Sección de conexión (L1, L2, L3, N) (max.)	16 mm² rígido / 25 mm² flexible
Sección de conexión (PE) (min.)	0.75 mm² rígido / flexible
Sección de conexión (PE) (max.)	6 mm² rígido / 10 mm² flexible
Clase de protección	IP 20
Medidas de montaje	7 módulos, DIN 43880
Montaje sobre	carril DIN 35 mm según EN 60715
SPD
DPS según EN 61643-11 / ... IEC 61643-1/-11	Tipo 2
Máxima tensión permisible de servicio AC [L-N] (U_C )	275 V
Máxima tensión permisible de servicio AC [N-PE] (U_C )	255 V
Capacidad de apagado corriente consecutiva [N-PE] (I_fi )	100 A
Corriente nominal de descarga (8/20) [L-N] (I_n )	5 kA
Corriente nominal de descarga (8/20) [N-PE] (I_n )	20 kA
Corriente máxima de descarga (8/20) [L-N] (I_max )	15 kA
Corriente máxima de descarga (8/20) [N-PE] (I_max )	40 kA
Nivel de protección (U_P )	≤ 1.5 kV
Corriente del conductor de protección (I_PE )	≤ 5 µA
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [N-PE] (t_A )	≤ 100 ns
Fusible previo max.	MCB C 63 A
Resistencia a cortocircuito con máxima protección sobrecorriente AC lado de red (I_SCCR )	6 kA
Tensión TOV [L-N] (U_T )	335 V / 5 s
TensiónTOV [N-PE] (U_T )	1200 V / 200 ms
Características TOV	resistencia
Indicación de estado operativo/defectuoso	verde / rojo
Número de puertos	1
Material de la carcasa	termoplástico, color gris, UL 94 V-0
Lugar de instalación	interior
POP
Probado según	EN 50550
Máxima tensión sin disparo AC	255 V
Máxima tensión de disparo AC	415 V
Tiempo de disparo a 275 V AC	8 s
Tiempo de disparo a 400 V AC	120 ms
Corriente máxima a 275 V AC	0.4 A
Corriente máxima a 400 V AC	0.6 A
Potencia	0.7 VA
Indicación de disparo	rojo
MCB
Curva de disparo	C
Corriente nominal AC (I_L )	32 A
Poder de corte (I_cn) según EN 60898	6 kA

Product 900786 was added to Notepad.

Go to Notepad

Product 900786 was added to the cart.

Go to Web-Shop

Part No. 900787 SPD+POP 4 255 C40

GTIN 4013364156258, Customs tariff No. (EU): 85363030, Gross weight: 769.00 g, PU: 1.00 unidad(es)

Images

Additional information

CAD files

Descargador de sobretensiones SPD+POP 4 255 C40
Descargador de sobretensiones compacto para
sobretensiones transitorias y de frecuencia industrial
con interruptor de protección integrado
Descargador tipo 2 según la EN 61643-11, POP según la EN 50550
Protección extensa contra sobretensiones transitorias y de frecuencia industrial
Unidad completa precableada, los dispositivos individuales
no tienen que cablearse adicionalmente
Cantidad de polos 3P + N
Característica de disparo MCB / Corriente nominal MCB C 40 A
Máx. tensión permisible de servicio: 275 V ac
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga: 5 kA / 20 kA
Coordinación energética según la
DIN EN 62305-4 (VDE 0185-305-4) con descargador
tipo 1 y tipo 3 de la familia Red/Line
Vigilancia del SPD: Thermo-Dynamik-Control
Indicación de servicio y fallo
Dispositivo a montar sobre carriles DIN según la DIN 43880, 7 móds.

Producto DEHN
Tipo: SPD+POP 4 255 C40
art. no.: 900787
o equivalente

Certificates

Technical data

Información general
Número de polos	3P + N
Tensión nominal AC (U_N )	230 / 400 V
SPD
Corriente nominal de descarga (8/20) [L-N] (I_n )	5 kA
POP
Máxima tensión sin disparo AC	255 V
Máxima tensión de disparo AC	415 V
MCB
Curva de disparo	C
Corriente nominal AC (I_L )	40 A

Información general
Tipo de red	trifásico TT / TN
Número de polos	3P + N
Tensión nominal AC (U_N )	230 / 400 V
Frecuencia nominal (f_N )	50 Hz
Temperatura de funcionamiento (T_U )	-25 °C ... +60 °C
Sección de conexión (L1, L2, L3, N) (min.)	2.5 mm² rígido / flexible
Sección de conexión (L1, L2, L3, N) (max.)	16 mm² rígido / 25 mm² flexible
Sección de conexión (PE) (min.)	0.75 mm² rígido / flexible
Sección de conexión (PE) (max.)	6 mm² rígido / 10 mm² flexible
Clase de protección	IP 20
Medidas de montaje	7 módulos, DIN 43880
Montaje sobre	carril DIN 35 mm según EN 60715
SPD
DPS según EN 61643-11 / ... IEC 61643-1/-11	Tipo 2
Máxima tensión permisible de servicio AC [L-N] (U_C )	275 V
Máxima tensión permisible de servicio AC [N-PE] (U_C )	255 V
Capacidad de apagado corriente consecutiva [N-PE] (I_fi )	100 A
Corriente nominal de descarga (8/20) [L-N] (I_n )	5 kA
Corriente nominal de descarga (8/20) [N-PE] (I_n )	20 kA
Corriente máxima de descarga (8/20) [L-N] (I_max )	15 kA
Corriente máxima de descarga (8/20) [N-PE] (I_max )	40 kA
Nivel de protección (U_P )	≤ 1.5 kV
Corriente del conductor de protección (I_PE )	≤ 5 µA
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [N-PE] (t_A )	≤ 100 ns
Fusible previo max.	MCB C 63 A
Resistencia a cortocircuito con máxima protección sobrecorriente AC lado de red (I_SCCR )	6 kA
Tensión TOV [L-N] (U_T )	335 V / 5 s
TensiónTOV [N-PE] (U_T )	1200 V / 200 ms
Características TOV	resistencia
Indicación de estado operativo/defectuoso	verde / rojo
Número de puertos	1
Material de la carcasa	termoplástico, color gris
Lugar de instalación	interior
POP
Probado según	EN 50550
Máxima tensión sin disparo AC	255 V
Máxima tensión de disparo AC	415 V
Tiempo de disparo a 275 V AC	8 s
Tiempo de disparo a 400 V AC	120 ms
Corriente máxima a 275 V AC	0.4 A
Corriente máxima a 400 V AC	0.6 A
Potencia	0.7 VA
Indicación de disparo	rojo
MCB
Curva de disparo	C
Corriente nominal AC (I_L )	40 A
Poder de corte (I_cn) según EN 60898	6 kA

Product 900787 was added to Notepad.

Go to Notepad

Product 900787 was added to the cart.

Go to Web-Shop

Part No. 900788 SPD+POP 4 255 C63

GTIN 4013364156265, Customs tariff No. (EU): 85363030, Gross weight: 773.00 g, PU: 1.00 unidad(es)

Images

Additional information

CAD files

Descargador de sobretensiones SPD+POP 4 255 C63
Descargador de sobretensiones compacto para
sobretensiones transitorias y de frecuencia industrial
con interruptor de protección integrado
Descargador tipo 2 según la EN 61643-11, POP según la EN 50550
Protección extensa contra sobretensiones transitorias y de frecuencia industrial
Unidad completa precableada, los dispositivos individuales
no tienen que cablearse adicionalmente
Cantidad de polos 3P + N
Característica de disparo MCB / Corriente nominal MCB C 63 A
Máx. tensión permisible de servicio: 275 V ac
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga: 5 kA / 20 kA
Coordinación energética según la
DIN EN 62305-4 (VDE 0185-305-4) con descargador
tipo 1 y tipo 3 de la familia Red/Line
Vigilancia del SPD: Thermo-Dynamik-Control
Indicación de servicio y fallo
Dispositivo a montar sobre carriles DIN según la DIN 43880, 7 móds.

Producto DEHN
Tipo: SPD+POP 4 255 C63
art. no.: 900788
o equivalente

Certificates

Technical data

Información general
Número de polos	3P + N
Tensión nominal AC (U_N )	230 / 400 V
SPD
Corriente nominal de descarga (8/20) [L-N] (I_n )	5 kA
POP
Máxima tensión sin disparo AC	255 V
Máxima tensión de disparo AC	415 V
MCB
Curva de disparo	C
Corriente nominal AC (I_L )	63 A

Información general
Tipo de red	trifásico TT / TN
Número de polos	3P + N
Tensión nominal AC (U_N )	230 / 400 V
Frecuencia nominal (f_N )	50 Hz
Temperatura de funcionamiento (T_U )	-25 °C ... +60 °C
Sección de conexión (L1, L2, L3, N) (min.)	2.5 mm² rígido / flexible
Sección de conexión (L1, L2, L3, N) (max.)	16 mm² rígido / 25 mm² flexible
Sección de conexión (PE) (min.)	0.75 mm² rígido / flexible
Sección de conexión (PE) (max.)	6 mm² rígido / 10 mm² flexible
Clase de protección	IP 20
Medidas de montaje	7 módulos, DIN 43880
Montaje sobre	carril DIN 35 mm según EN 60715
SPD
DPS según EN 61643-11 / ... IEC 61643-1/-11	Tipo 2
Máxima tensión permisible de servicio AC [L-N] (U_C )	275 V
Máxima tensión permisible de servicio AC [N-PE] (U_C )	255 V
Capacidad de apagado corriente consecutiva [N-PE] (I_fi )	100 A
Corriente nominal de descarga (8/20) [L-N] (I_n )	5 kA
Corriente nominal de descarga (8/20) [N-PE] (I_n )	20 kA
Corriente máxima de descarga (8/20) [L-N] (I_max )	15 kA
Corriente máxima de descarga (8/20) [N-PE] (I_max )	40 kA
Nivel de protección (U_P )	≤ 1.5 kV
Corriente del conductor de protección (I_PE )	≤ 5 µA
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [N-PE] (t_A )	≤ 100 ns
Fusible previo max.	MCB C 63 A
Resistencia a cortocircuito con máxima protección sobrecorriente AC lado de red (I_SCCR )	6 kA
Tensión TOV [L-N] (U_T )	335 V / 5 s
TensiónTOV [N-PE] (U_T )	1200 V / 200 ms
Características TOV	resistencia
Indicación de estado operativo/defectuoso	verde / rojo
Número de puertos	1
Material de la carcasa	termoplástcio, color gris, UL 94 V-0
Lugar de instalación	interior
POP
Probado según	EN 50550
Máxima tensión sin disparo AC	255 V
Máxima tensión de disparo AC	415 V
Tiempo de disparo a 275 V AC	8 s
Tiempo de disparo a 400 V AC	120 ms
Corriente máxima a 275 V AC	0.4 A
Corriente máxima a 400 V AC	0.6 A
Potencia	0.7 VA
Indicación de disparo	rojo
MCB
Curva de disparo	C
Corriente nominal AC (I_L )	63 A
Poder de corte (I_cn) según EN 60898	6 kA

Product 900788 was added to Notepad.

Go to Notepad

Product 900788 was added to the cart.

Go to Web-Shop

Part No. 900760 POP 2 255 C25

GTIN 4013364156135, Customs tariff No. (EU): 85363030, Gross weight: 297.00 g, PU: 1.00 unidad(es)

Images

Additional information

CAD files

Dispositivo de protección POP 2 255 C25
Dispositivo de protección para sobretensiones de frecuencia industrial
con interruptor de protección integrado
POP según la EN 50550
Unidad completa precableada, los dispositivos individuales
no tienen que cablearse adicionalmente
Cantidad de polos 1P + N
Característica de disparo MCB / Corriente nominal MCB C 25 A
Capacidad de apagado de dimensionamiento según la EN 60898 6 kA
Dispositivo a montar sobre carriles DIN según la DIN 43880, 3 móds.

Producto DEHN
Tipo: POP 2 255 C25
art. no.: 900760
o equivalente

Certificates

Technical data

Información general
Número de polos	1P + N
Tensión nominal AC (U_N )	230 V
POP
Máxima tensión sin disparo AC	255 V
Máxima tensión de disparo AC	415 V
MCB
Curva de disparo	C
Corriente nominal AC (I_L )	25 A

Información general
Tipo de red	monofásico TT / TN
Número de polos	1P + N
Tensión nominal AC (U_N )	230 V
Frecuencia nominal (f_N )	50 Hz
Temperatura de funcionamiento (T_U )	-25 °C a +60 °C
Sección de conexión (L, N) (min.)	2,5 mm²rígido / flexible
Sección de conexión (L, N) (max.)	16 mm²flexible / 25 mm²rígido
Clase de protección	IP 20
Medidas de montaje	3 módulos, DIN 43880
Montaje sobre	Carril DIN de 35 mm según EN 60715
POP
Probado según	EN 50550
Máxima tensión sin disparo AC	255 V
Máxima tensión de disparo AC	415 V
Tiempo de disparo a 275 V AC	8 s
Tiempo de disparo a 400 V AC	120 ms
Corriente máxima a 275 V AC	0.4 A
Corriente máxima a 400 V AC	0.6 A
Potencia	0.7 VA
Indicación de disparo	rojo
MCB
Curva de disparo	C
Corriente nominal AC (I_L )	25 A
Poder de corte (I_cn) según EN 60898	6 kA

Product 900760 was added to Notepad.

Go to Notepad

Product 900760 was added to the cart.

Go to Web-Shop

Part No. 900761 POP 2 255 C32

GTIN 4013364156142, Customs tariff No. (EU): 85363030, Gross weight: 317.00 g, PU: 1.00 unidad(es)

Images

Additional information

CAD files

Dispositivo de protección POP 2 255 C32
Dispositivo de protección para sobretensiones de frecuencia industrial
con interruptor de protección integrado
POP según la EN 50550
Unidad completa precableada, los dispositivos individuales
no tienen que cablearse adicionalmente
Cantidad de polos 1P + N
Característica de disparo MCB / Corriente nominal MCB C 32 A
Capacidad de apagado de dimensionamiento según la EN 60898 6 kA
Dispositivo a montar sobre carriles DIN según la DIN 43880, 3 móds.

Producto DEHN
Tipo: POP 2 255 C32
art. no.: 900761
o equivalente

Certificates

Technical data

Información general
Número de polos	1P + N
Tensión nominal AC (U_N )	230 V
POP
Máxima tensión sin disparo AC	255 V
Máxima tensión de disparo AC	415 V
MCB
Curva de disparo	C
Corriente nominal AC (I_L )	32 A

Información general
Tipo de red	monofásico TT / TN
Número de polos	1P + N
Tensión nominal AC (U_N )	230 V
Frecuencia nominal (f_N )	50 Hz
Temperatura de funcionamiento (T_U )	-25 °C a +60 °C
Sección de conexión (L, N) (min.)	2,5 mm²rígido / flexible
Sección de conexión (L, N) (max.)	16 mm²flexible / 25 mm²rígido
Clase de protección	IP 20
Medidas de montaje	3 módulos, DIN 43880
Montaje sobre	Carril DIN de 35 mm según EN 60715
POP
Probado según	EN 50550
Máxima tensión sin disparo AC	255 V
Máxima tensión de disparo AC	415 V
Tiempo de disparo a 275 V AC	8 s
Tiempo de disparo a 400 V AC	120 ms
Corriente máxima a 275 V AC	0.4 A
Corriente máxima a 400 V AC	0.6 A
Potencia	0.7 VA
Indicación de disparo	rojo
MCB
Curva de disparo	C
Corriente nominal AC (I_L )	32 A
Poder de corte (I_cn) según EN 60898	6 kA

Product 900761 was added to Notepad.

Go to Notepad

Product 900761 was added to the cart.

Go to Web-Shop

Part No. 900762 POP 2 255 C40

GTIN 4013364156159, Customs tariff No. (EU): 85363030, Gross weight: 317.00 g, PU: 1.00 unidad(es)

Images

Additional information

CAD files

Dispositivo de protección POP 2 255 C40
Dispositivo de protección para sobretensiones de frecuencia industrial
con interruptor de protección integrado
POP según la EN 50550
Unidad completa precableada, los dispositivos individuales
no tienen que cablearse adicionalmente
Cantidad de polos 1P + N
Característica de disparo MCB / Corriente nominal MCB C 40 A
Capacidad de apagado de dimensionamiento según la EN 60898 6 kA
Dispositivo a montar sobre carriles DIN según la DIN 43880, 3 móds.

Producto DEHN
Tipo: POP 2 255 C40
art. no.: 900762
o equivalente

Certificates

Technical data

Información general
Número de polos	1P + N
Tensión nominal AC (U_N )	230 V
POP
Máxima tensión sin disparo AC	255 V
Máxima tensión de disparo AC	415 V
MCB
Curva de disparo	C
Corriente nominal AC (I_L )	40 A

Información general
Tipo de red	monofásico TT / TN
Número de polos	1P + N
Tensión nominal AC (U_N )	230 V
Frecuencia nominal (f_N )	50 Hz
Temperatura de funcionamiento (T_U )	-25 °C a +60 °C
Sección de conexión (L, N) (min.)	2,5 mm²rígido / flexible
Sección de conexión (L, N) (max.)	16 mm²flexible / 25 mm²rígido
Clase de protección	IP 20
Medidas de montaje	3 módulos, DIN 43880
Montaje sobre	Carril DIN de 35 mm según EN 60715
POP
Probado según	EN 50550
Máxima tensión sin disparo AC	255 V
Máxima tensión de disparo AC	415 V
Tiempo de disparo a 275 V AC	8 s
Tiempo de disparo a 400 V AC	120 ms
Corriente máxima a 275 V AC	0.4 A
Corriente máxima a 400 V AC	0.6 A
Potencia	0.7 VA
Indicación de disparo	rojo
MCB
Curva de disparo	C
Corriente nominal AC (I_L )	40 A
Poder de corte (I_cn) según EN 60898	6 kA

Product 900762 was added to Notepad.

Go to Notepad

Product 900762 was added to the cart.

Go to Web-Shop

Part No. 900765 POP 4 255 C25

GTIN 4013364156166, Customs tariff No. (EU): 85363030, Gross weight: 547.00 g, PU: 1.00 unidad(es)

Images

Additional information

CAD files

Dispositivo de protección POP 4 255 C25
Dispositivo de protección para sobretensiones de frecuencia industrial
con interruptor de protección integrado
POP según la EN 50550
Unidad completa precableada, los dispositivos individuales
no tienen que cablearse adicionalmente
Cantidad de polos 3P + N
Característica de disparo MCB / Corriente nominal MCB C 25 A
Capacidad de apagado de dimensionamiento según la EN 60898 6 kA
Dispositivo a montar sobre carriles DIN según la DIN 43880, 5 móds.

Producto DEHN
Tipo: POP 4 255 C25
art. no.: 900765
o equivalente

Certificates

Technical data

POP
Máxima tensión sin disparo AC	255 V
Máxima tensión de disparo AC	415 V
MCB
Curva de disparo	C
Corriente nominal AC (I_L )	25 A
Información general
Número de polos	3P + N
Tensión nominal AC (U_N )	230 / 400 V

POP
Probado según	EN 50550
Máxima tensión sin disparo AC	255 V
Máxima tensión de disparo AC	415 V
Tiempo de disparo a 275 V AC	8 s
Tiempo de disparo a 400 V AC	120 ms
Corriente máxima a 275 V AC	0.4 A
Corriente máxima a 400 V AC	0.6 A
Potencia	0.7 VA
Indicación de disparo	rojo
MCB
Curva de disparo	C
Corriente nominal AC (I_L )	25 A
Poder de corte (I_cn) según EN 60898	6 kA
Información general
Tipo de red	trifásico TT / TN
Número de polos	3P + N
Tensión nominal AC (U_N )	230 / 400 V
Frecuencia nominal (f_N )	50 Hz
Temperatura de funcionamiento (T_U )	-25 °C a +60 °C
Sección de conexión (L1, L2, L3, N) (min.)	2,5 mm²rígido / flexible
Sección de conexión (L1, L2, L3, N) (max.)	16 mm²flexible / 25 mm²rígido
Clase de protección	IP 20
Medidas de montaje	5 módulos, DIN 43880
Montaje sobre	Carril DIN de 35 mm según EN 60715

Product 900765 was added to Notepad.

Go to Notepad

Product 900765 was added to the cart.

Go to Web-Shop

Part No. 900766 POP 4 255 C32

GTIN 4013364156173, Customs tariff No. (EU): 85363030, Gross weight: 580.00 g, PU: 1.00 unidad(es)

Images

Additional information

CAD files

Dispositivo de protección POP 4 255 C32
Dispositivo de protección para sobretensiones de frecuencia industrial
con interruptor de protección integrado
POP según la EN 50550
Unidad completa precableada, los dispositivos individuales
no tienen que cablearse adicionalmente
Cantidad de polos 3P + N
Característica de disparo MCB / Corriente nominal MCB C 32 A
Capacidad de apagado de dimensionamiento según la EN 60898 6 kA
Dispositivo a montar sobre carriles DIN según la DIN 43880, 5 móds.

Producto DEHN
Tipo: POP 4 255 C32
art. no.: 900766
o equivalente

Certificates

Technical data

POP
Máxima tensión sin disparo AC	255 V
Máxima tensión de disparo AC	415 V
MCB
Curva de disparo	C
Corriente nominal AC (I_L )	32 A
Información general
Número de polos	3P + N
Tensión nominal AC (U_N )	230 / 400 V

POP
Probado según	EN 50550
Máxima tensión sin disparo AC	255 V
Máxima tensión de disparo AC	415 V
Tiempo de disparo a 275 V AC	8 s
Tiempo de disparo a 400 V AC	120 ms
Corriente máxima a 275 V AC	0.4 A
Corriente máxima a 400 V AC	0.6 A
Potencia	0.7 VA
Indicación de disparo	rojo
MCB
Curva de disparo	C
Corriente nominal AC (I_L )	32 A
Poder de corte (I_cn) según EN 60898	6 kA
Información general
Tipo de red	trifásico TT / TN
Número de polos	3P + N
Tensión nominal AC (U_N )	230 / 400 V
Frecuencia nominal (f_N )	50 Hz
Temperatura de funcionamiento (T_U )	-25 °C a +60 °C
Sección de conexión (L1, L2, L3, N) (min.)	2,5 mm²rígido / flexible
Sección de conexión (L1, L2, L3, N) (max.)	2,5 mm²rígido / flexible
Clase de protección	IP 20
Medidas de montaje	5 módulos, DIN 43880
Montaje sobre	Carril DIN de 35 mm según EN 60715

Product 900766 was added to Notepad.

Go to Notepad

Product 900766 was added to the cart.

Go to Web-Shop

Part No. 900767 POP 4 255 C40

GTIN 4013364156180, Customs tariff No. (EU): 85363030, Gross weight: 586.00 g, PU: 1.00 unidad(es)

Images

Additional information

CAD files

Dispositivo de protección POP 4 255 C40
Dispositivo de protección para sobretensiones de frecuencia industrial
con interruptor de protección integrado
POP según la EN 50550
Unidad completa precableada, los dispositivos individuales
no tienen que cablearse adicionalmente
Cantidad de polos 3P + N
Característica de disparo MCB / Corriente nominal MCB C 40 A
Capacidad de apagado de dimensionamiento según la EN 60898 6 kA
Dispositivo a montar sobre carriles DIN según la DIN 43880, 5 móds.

Producto DEHN
Tipo: POP 4 255 C40
art. no.: 900767
o equivalente

Certificates

Technical data

POP
Máxima tensión sin disparo AC	255 V
Máxima tensión de disparo AC	415 V
MCB
Curva de disparo	C
Corriente nominal AC (I_L )	40 A
Información general
Número de polos	3P + N
Tensión nominal AC (U_N )	230 / 400 V

POP
Probado según	EN 50550
Máxima tensión sin disparo AC	255 V
Máxima tensión de disparo AC	415 V
Tiempo de disparo a 275 V AC	8 s
Tiempo de disparo a 400 V AC	120 ms
Corriente máxima a 275 V AC	0.4 A
Corriente máxima a 400 V AC	0.6 A
Potencia	0.7 VA
Indicación de disparo	rojo
MCB
Curva de disparo	C
Corriente nominal AC (I_L )	40 A
Poder de corte (I_cn) según EN 60898	6 kA
Información general
Tipo de red	trifásico TT / TN
Número de polos	3P + N
Tensión nominal AC (U_N )	230 / 400 V
Frecuencia nominal (f_N )	50 Hz
Temperatura de funcionamiento (T_U )	-25 °C a +60 °C
Sección de conexión (L1, L2, L3, N) (min.)	2,5 mm²rígido / flexible
Sección de conexión (L1, L2, L3, N) (max.)	2,5 mm²rígido / flexible
Clase de protección	IP 20
Medidas de montaje	5 módulos, DIN 43880
Montaje sobre	Carril DIN de 35 mm según EN 60715

Product 900767 was added to Notepad.

Go to Notepad

Product 900767 was added to the cart.

Go to Web-Shop

Part No. 900768 POP 4 255 C63

GTIN 4013364156197, Customs tariff No. (EU): 85363030, Gross weight: 591.00 g, PU: 1.00 unidad(es)

Images

Additional information

CAD files

Dispositivo de protección POP 4 255 C63
Dispositivo de protección para sobretensiones de frecuencia industrial
con interruptor de protección integrado
POP según la EN 50550
Unidad completa precableada, los dispositivos individuales
no tienen que cablearse adicionalmente
Cantidad de polos 3P + N
Característica de disparo MCB / Corriente nominal MCB C 63 A
Capacidad de apagado de dimensionamiento según la EN 60898 6 kA
Dispositivo a montar sobre carriles DIN según la DIN 43880, 5 móds.

Producto DEHN
Tipo: POP 4 255 C63
art. no.: 900768
o equivalente

Certificates

Technical data

POP
Máxima tensión sin disparo AC	255 V
Máxima tensión de disparo AC	415 V
MCB
Curva de disparo	C
Corriente nominal AC (I_L )	63 A
Información general
Número de polos	3P + N
Tensión nominal AC (U_N )	230 / 400 V

POP
Probado según	EN 50550
Máxima tensión sin disparo AC	255 V
Máxima tensión de disparo AC	415 V
Tiempo de disparo a 275 V AC	8 s
Tiempo de disparo a 400 V AC	120 ms
Corriente máxima a 275 V AC	0.4 A
Corriente máxima a 400 V AC	0.6 A
Potencia	0.7 VA
Indicación de disparo	rojo
MCB
Curva de disparo	C
Corriente nominal AC (I_L )	63 A
Poder de corte (I_cn) según EN 60898	6 kA
Información general
Tipo de red	trifásico TT / TN
Número de polos	3P + N
Tensión nominal AC (U_N )	230 / 400 V
Frecuencia nominal (f_N )	50 Hz
Temperatura de funcionamiento (T_U )	-25 °C a +60 °C
Sección de conexión (L1, L2, L3, N) (min.)	2,5 mm²rígido / flexible
Sección de conexión (L1, L2, L3, N) (max.)	2,5 mm²rígido / flexible
Clase de protección	IP 20
Medidas de montaje	5 módulos, DIN 43880
Montaje sobre	Carril DIN de 35 mm según EN 60715

Product 900768 was added to Notepad.

Go to Notepad

Product 900768 was added to the cart.

Go to Web-Shop

Part No. 900720 DEHNduo POP SA 3P 230

GTIN 4013364477377, Customs tariff No. (EU): 85363030, Gross weight: 175.44 g, PU: 1.00 unidad(es)

Images

Additional information

Dispositivo de protección POP SA 3P 230
Dispositivo de protección contra
sobretensiones permanentes
para disparo de un
interruptor automático de protección
de potencia y líneas
POP según IEC 63052 cat. 4.1.3S2
Número de polos 3P + N
Señal de conmutación de
salida ajustable de 12 V a 230 V
Dispositivo montado sobre
carril DIN según DIN 43880, 2TE

Producto DEHN
Tipo: DEHNduo POP SA 3P 230
art. no.: 900720
o equivalente

Technical data

Información general
Número de polos	3P + N
Tensión nominal AC (U_N )	230 / 400 V
POP
Máxima tensión sin disparo AC	255 V
Máxima tensión de disparo AC	440 V
Tiempo de disparo a 275 V AC	9 s
Tiempo de disparo a 300 V CA	3 s
Tiempo de disparo a 350 V CA	0,5 s
Capacidad de apagado CC_out 50 ms	230 V / 1 A; 48 V / 3 A; 24 V / 5 A; 12 V / 5 A
Potencia	500 mW

Información general
Tipo de red	trifásico TT / TN
Número de polos	3P + N
Tensión nominal AC (U_N )	230 / 400 V
Frecuencia nominal (f_N )	50 Hz
Temperatura de funcionamiento (T_U )	-5 °C ... +45 °C
Sección de conexión (L1, L2, L3, N) (min.)	0,5 mm²rígido / flexible
Sección de conexión (L1, L2, L3, N) (max.)	2,5 mm²rígido / 4 mm²flexible
Clase de protección	IP 20
Medidas de montaje	2 módulos, DIN 43880
Montaje sobre	carril DIN 35 mm según EN 60715
Indicación de estado operativo	LED RGB
POP
Probado según	IEC 63052 cat. 4.1.3S2
Máxima tensión sin disparo AC	255 V
Máxima tensión de disparo AC	440 V
Tiempo de disparo a 400 V AC	140 ms
Tiempo de disparo a 275 V AC	9 s
Tiempo de disparo a 300 V CA	3 s
Tiempo de disparo a 350 V CA	0,5 s
Capacidad de apagado CC_out 50 ms	230 V / 1 A; 48 V / 3 A; 24 V / 5 A; 12 V / 5 A
Potencia	500 mW

Product 900720 was added to Notepad.

Go to Notepad

Product 900720 was added to the cart.

Go to Web-Shop

SPD+POP+MCB / POP+MCB / POP

2 polos SPD+POP+MCB

Part No. 900780 SPD+POP 2 255 C25

You are not authorized to download 900780.stp

You are not authorized to download 900780.igs

You are not authorized to download 900780.jt

You are not authorized to download 900780.dwg

You are not authorized to download 900780m_E.dxf

Product 900780 was added to Notepad.

Product 900780 was added to the cart.

Part No. 900781 SPD+POP 2 255 C32

You are not authorized to download 900781.stp

You are not authorized to download 900781.igs

You are not authorized to download 900781.jt

You are not authorized to download 900781.dwg

You are not authorized to download 900780m_E.dxf

Product 900781 was added to Notepad.

Product 900781 was added to the cart.

Part No. 900782 SPD+POP 2 255 C40

You are not authorized to download 900782.stp

You are not authorized to download 900782.igs

You are not authorized to download 900782.jt

You are not authorized to download 900782.dwg

You are not authorized to download 900780m_E.dxf

Product 900782 was added to Notepad.

Product 900782 was added to the cart.

4 polos SPD+POP+MCB

Part No. 900785 SPD+POP 4 255 C25

You are not authorized to download 900785.stp

You are not authorized to download 900786.igs

You are not authorized to download 900785.jt

You are not authorized to download 900785.dwg

You are not authorized to download 900785m_E.dxf

Product 900785 was added to Notepad.

Product 900785 was added to the cart.

Part No. 900786 SPD+POP 4 255 C32

You are not authorized to download 900786.stp

You are not authorized to download 900786.igs

You are not authorized to download 900786.jt

You are not authorized to download 900786.dwg

You are not authorized to download 900785m_E.dxf

Product 900786 was added to Notepad.

Product 900786 was added to the cart.

Part No. 900787 SPD+POP 4 255 C40

You are not authorized to download 900787.stp

You are not authorized to download 900787.igs

You are not authorized to download 900787.jt

You are not authorized to download 900787.dwg

You are not authorized to download 900785m_E.dxf

Product 900787 was added to Notepad.

Product 900787 was added to the cart.

Part No. 900788 SPD+POP 4 255 C63

You are not authorized to download 900788.stp

You are not authorized to download 900788.igs

You are not authorized to download 900788.jt

You are not authorized to download 900788.dwg

You are not authorized to download 900785m_E.dxf

Product 900788 was added to Notepad.

Product 900788 was added to the cart.

2 polos POP+MCB

Part No. 900760 POP 2 255 C25

You are not authorized to download 900760.stp

You are not authorized to download 900760.igs

You are not authorized to download 900760.jt

You are not authorized to download 900761.dwg

You are not authorized to download 900760m_E.dxf

Product 900760 was added to Notepad.

Product 900760 was added to the cart.

Part No. 900761 POP 2 255 C32

You are not authorized to download 900761.stp

You are not authorized to download 900761.igs

You are not authorized to download 900761.jt

You are not authorized to download 900761.dwg

You are not authorized to download 900760m_E.dxf

Product 900761 was added to Notepad.

Product 900761 was added to the cart.

Part No. 900762 POP 2 255 C40

You are not authorized to download 900762.stp

You are not authorized to download 900762.igs

You are not authorized to download 900762.jt
