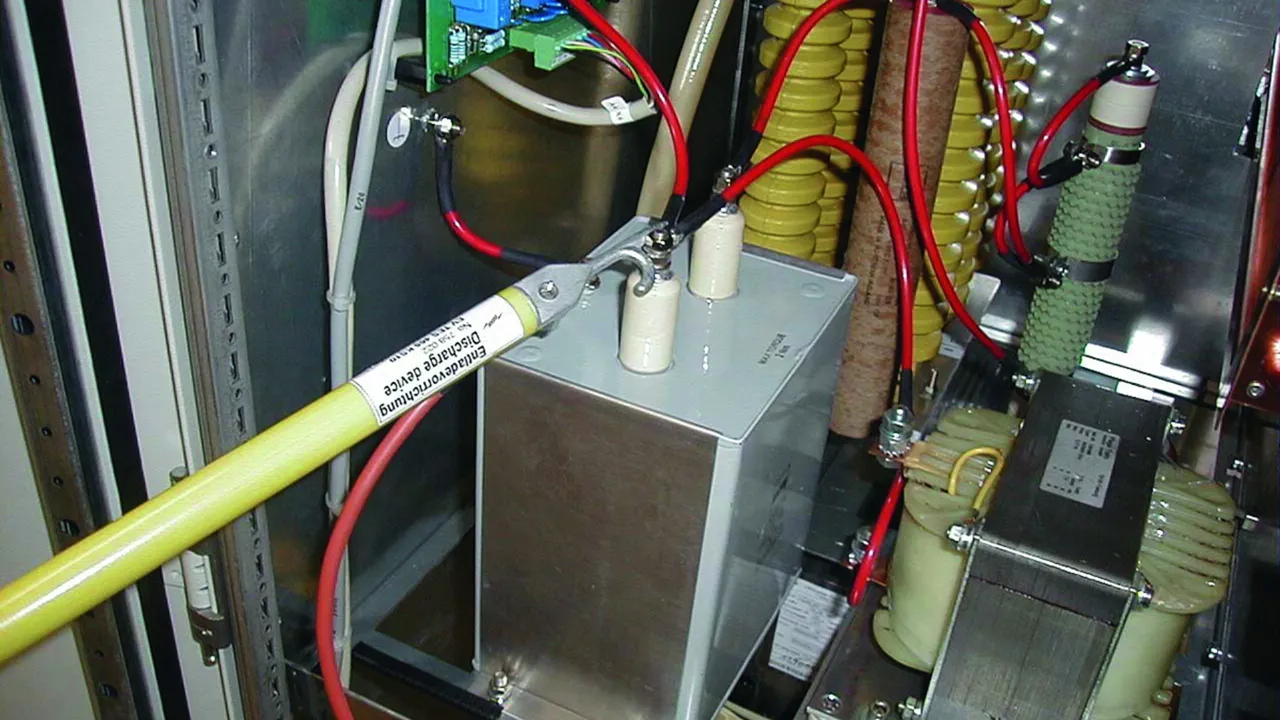

Dispositivos de descarga y compensación de potencial

Para derivar cargas estáticas
Puntas de contacto diferentes
Trinquete especial eléctricos para colgar en conductores redondos Ø12 ... 26,5 mm
Las entradas de cables están revestidas con plástico resistente al agua, con protección adicional contra el pandeo

Dispositivo de descarga con gancho y borna de toma de tierra con tornillo de mariposa

1 Product

Part No. 758020 EV TES 465 EK

GTIN 4013364098992, Customs tariff No. (EU): 85369095, Gross weight: 1.44 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Technical data

Longitud del cable	3500 mm
Sección del cable	16 mm²
Envolvente del cable	transparente
Longitud del tubo	465 mm
Longitud total (l_G )	550 mm
Margen de apriete	hasta 20 mm
Material de la punta de contacto y la colgadura	Zamak

Longitud del cable	3500 mm
Sección del cable	16 mm²
Envolvente del cable	transparente
Material del cable de tierra	Cu, altamente flexible
Longitud del tubo	465 mm
Longitud total (l_G )	550 mm
Margen de apriete	hasta 20 mm
Aplicación	¡No usar en condiciones de humedad!
Material de la punta de contacto y la colgadura	Zamak
Material del tubo aislado	tubo de poliéster reforzado con fibra de vidrio

Product 758020 was added to Notepad.

Go to Notepad

Product 758020 was added to the cart.

Go to Web-Shop

Dispositivo de descarga con gancho y pinza de toma de tierra con resorte pretensado

1 Product

Part No. 758021 EV TES 465 EZ

GTIN 4013364099005, Customs tariff No. (EU): 85369095, Gross weight: 1.20 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Technical data

Longitud del cable	3500 mm
Sección del cable	16 mm²
Envolvente del cable	transparente
Longitud del tubo	465 mm
Longitud total (l_G )	550 mm
Margen de apriete en redondo / plano	hasta Ø16 mm / hasta 13 mm
Material de la punta de contacto y la colgadura	Zamak

Longitud del cable	3500 mm
Sección del cable	16 mm²
Envolvente del cable	transparente
Material del cable de tierra	Cu, altamente flexible
Longitud del tubo	465 mm
Longitud total (l_G )	550 mm
Margen de apriete en redondo / plano	hasta Ø16 mm / hasta 13 mm
Aplicación	¡No usar en condiciones de humedad!
Material de la punta de contacto y la colgadura	Zamak
Material del tubo aislado	tubo de poliéster reforzado con fibra de vidrio

Product 758021 was added to Notepad.

Go to Notepad

Product 758021 was added to the cart.

Go to Web-Shop

Dispositivo de descarga con gancho y terminal de cable al lado de tierra

taladro Ø8,4 mm y cable en silicona

1 Product

Part No. 758022 EV TES 465 KS10

GTIN 4013364099012, Customs tariff No. (EU): 85369095, Gross weight: 750.00 g, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Technical data

Longitud del cable	3500 mm
Sección del cable	10 mm²
Envolvente del cable	cable en silicona, roja
Longitud del tubo	465 mm
Longitud total (l_G )	550 mm
Material de la punta de contacto y la colgadura	Zamak

Longitud del cable	3500 mm
Sección del cable	10 mm²
Envolvente del cable	cable en silicona, roja
Material del cable de tierra	Cu, altamente flexible
Longitud del tubo	465 mm
Longitud total (l_G )	550 mm
Aplicación	¡No usar en condiciones de humedad!
Material de la punta de contacto y la colgadura	Zamak
Material del tubo aislado	tubo de poliéster reforzado con fibra de vidrio

Product 758022 was added to Notepad.

Go to Notepad

Product 758022 was added to the cart.

Go to Web-Shop

Dispositivo de descarga con borna de tierra con tornillo de mariposa

1 Product

Part No. 758001 EV TS 2000 EK

GTIN 4013364004030, Customs tariff No. (EU): 85369095, Gross weight: 3.22 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Technical data

Longitud del cable	3500 mm
Sección del cable	16 mm²
Envolvente del cable	transparente
Longitud del tubo	2000 mm
Longitud total (l_G )	2050 mm
Margen de apriete	hasta 20 mm
Material de la punta de contacto	aleación Cu/gal Sn

Longitud del cable	3500 mm
Sección del cable	16 mm²
Envolvente del cable	transparente
Material del cable de tierra	Cu, altamente flexible
Longitud del tubo	2000 mm
Longitud total (l_G )	2050 mm
Margen de apriete	hasta 20 mm
Aplicación	¡No usar en condiciones de humedad!
Material de la punta de contacto	aleación Cu/gal Sn
Material del tubo aislado	tubo de poliéster reforzado con fibra de vidrio

Product 758001 was added to Notepad.

Go to Notepad

Product 758001 was added to the cart.

Go to Web-Shop

Dispositivo de descarga con pinza de toma de tierra con resorte pretensado

1 Product

Part No. 758003 EV TS 2000 EZ

GTIN 4013364004047, Customs tariff No. (EU): 85369095, Gross weight: 2.95 kg, PU: 1.00 unidad(es)

Images

Additional information

Technical data

Longitud del cable	3500 mm
Sección del cable	16 mm²
Envolvente del cable	transparente
Longitud del tubo	2000 mm
Longitud total (l_G )	2050 mm
Margen de apriete en redondo / plano	hasta Ø16 mm / hasta 13 mm
Material de la punta de contacto	aleación Cu/gal Sn
^*) Prueba basada en informaciones propias

Longitud del cable	3500 mm
Sección del cable	16 mm²
Envolvente del cable	transparente
Material del cable de tierra	Cu, altamente flexible
Longitud del tubo	2000 mm
Longitud total (l_G )	2050 mm
Margen de apriete en redondo / plano	hasta Ø16 mm / hasta 13 mm
Capacidad de aislamiento del tubo aislante (de acuerdo con DIN VDE 0681-1)	75 kV
Corriente de choque de rayo máx. (8/20 µs)	50 kA
Aplicación	¡No usar en condiciones de humdad!
Material de la punta de contacto	aleación Cu/gal Sn
Material del tubo aislado	tubo de poliéster reforzado con fibra de vidrio
^*) Prueba basada en informaciones propias

Product 758003 was added to Notepad.

Go to Notepad

Product 758003 was added to the cart.

Go to Web-Shop

Dispositivo de descarga con mordaza de tierra

Para colgar a conductores redondos Ø12 ... 26,5 mm de instalaciones de electrofiltros.

1 Product

Part No. 758015 EV EH 1725 EK

GTIN 4013364041608, Customs tariff No. (EU): 85369095, Gross weight: 3.62 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Technical data

Longitud del cable	3500 mm
Sección del cable	25 mm²
Envolvente del cable	transparente
Longitud del tubo	1500 mm
Longitud total (l_G )	1725 mm
Margen de apriete	hasta 30 mm
Material del trinquete	bronce/gal Sn

Longitud del cable	3500 mm
Sección del cable	25 mm²
Envolvente del cable	transparente
Material del cable de tierra	Cu, altamente flexible
Parte de conexión a la instalación de tierra	borna de tierra tipo F2, margen de apriete hasta 30 mm
Longitud del tubo	1500 mm
Longitud total (l_G )	1725 mm
Margen de apriete	hasta 30 mm
Aplicación	¡No usar en condiciones de humedad!
Material del trinquete	bronce/gal Sn
Material del tubo aislado	tubo de poliéster reforzado con fibra de vidrio

Product 758015 was added to Notepad.

Go to Notepad

Product 758015 was added to the cart.

Go to Web-Shop

Dispositivo de descarga con punta de contacto y gancho con terminal de cable al lado de tierra

Terminal de cable a presión PK1 (taladro Ø12,5 mm con protección antitorsión).

1 Product

Part No. 758025 EV TES STK 1500 KS

GTIN 4013364127838, Customs tariff No. (EU): 85369095, Gross weight: 2.29 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Technical data

Longitud del cable	3500 mm
Sección del cable	16 mm²
Envolvente del cable	transparente
Longitud del tubo	1310 mm
Longitud total (l_G )	1500 mm
Material de la punta de contacto y la colgadura	Zamak

Longitud del cable	3500 mm
Sección del cable	16 mm²
Envolvente del cable	transparente
Material del cable de tierra	Cu, altamente flexible
Longitud del tubo	1310 mm
Longitud total (l_G )	1500 mm
Aplicación	¡No usar en condiciones de humedad!
Material de la punta de contacto y la colgadura	Zamak
Material del tubo aislado	tubo de poliéster reforzado con fibra de vidrio

Product 758025 was added to Notepad.

Go to Notepad

Product 758025 was added to the cart.

Go to Web-Shop

Dispositivo de descarga con gancho y terminal de cable al lado de tierra

Terminal de cable a presión PK1 (taladro Ø12,5 mm con protección antitorsión).

1 Product

Part No. 758028 EV EHB 1600 SN7114

GTIN 4013364132450, Customs tariff No. (EU): 85369095, Gross weight: 5.16 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Technical data

Longitud del cable	3500 mm
Sección del cable	16 mm²
Envolvente del cable	transparente
Longitud del tubo	1310 mm
Longitud total (l_G )	1600 mm
Material del estribo a colgar	INOX

Longitud del cable	3500 mm
Sección del cable	16 mm²
Envolvente del cable	transparente
Material del cable de tierra	Cu, altamente flexible
Longitud del tubo	1310 mm
Longitud total (l_G )	1600 mm
Aplicación	¡No usar en condiciones de humedad!
Material del estribo a colgar	INOX
Material del tubo aislado	tubo de poliéster reforzado con fibra de vidrio

Product 758028 was added to Notepad.

Go to Notepad

Product 758028 was added to the cart.

Go to Web-Shop

Dispositivo de compensación de potencial con bornas de toma de tierra aisladas

1 Product

Part No. 758099 PAV 3+1 16 ZAK

GTIN 4013364287587, Customs tariff No. (EU): 85369095, Gross weight: 3.21 kg, PU: 1.00 unidad(es)

Images

Additional information

Technical data

Longitud del cable A / B / C	1750 mm
Longitud del cable D	3200 mm
Sección del cable	16 mm²
Envolvente del cable	transparente
Margen de apriete	5-25 mm

Longitud del cable A / B / C	1750 mm
Longitud del cable D	3200 mm
Sección del cable	16 mm²
Envolvente del cable	transparente
Margen de apriete	5-25 mm
Color de la pinza A / B / C	negro
Color de la pinza D	rojo
Accionamientos posibles con la pinza	> 500
Corriente máx. permanente permisible	10 A
Margen de temperatura de servicio	-30 °C ... +50 °C
Margen de temperatura de almacén	-40 °C ... +70 °C
Estructura del conductor	flexible Cu desnudo según VDE 0295-6
Rigidez dieléctrica de la envolvente del cable	mín. 10 kV/mm
Espesor del aislamiento	1,20 mm (típico)
Aislamiento	mezcla PVC TM2 según HD21.1

Product 758099 was added to Notepad.

Go to Notepad

Product 758099 was added to the cart.

Go to Web-Shop

Dispositivo de descarga con maneta, sin cable de tierra

1 Product

Part No. 758036 EV TES 465 SN7215

GTIN 4013364133884, Customs tariff No. (EU): 85369095, Gross weight: 1.35 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Technical data

Longitud del tubo	465 mm
Longitud total (l_G )	550 mm
Tornillo	M8 x 20 mm
Material de la punta de contacto y la colgadura	Zamak

Product 758036 was added to Notepad.

Go to Notepad

Product 758036 was added to the cart.

Go to Web-Shop

Dispositivo de descarga con punta de contacto, sin cable de tierra

1 Product

Part No. 758075 EV TS STK 1470

GTIN 4013364247789, Customs tariff No. (EU): 85369095, Gross weight: 1.75 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Technical data

Longitud del tubo	1310 mm
Longitud total (l_G )	1470 mm
Tornillo	M8 x 20 mm
Material de la punta de contacto	aleación Cu/gal Sn

Product 758075 was added to Notepad.

Go to Notepad

Product 758075 was added to the cart.

Go to Web-Shop

Dispositivo de descarga con punta de contacto y gancho, sin cable de tierra

1 Product

Part No. 758085 EV TES STK 1500

GTIN 4013364247819, Customs tariff No. (EU): 85369095, Gross weight: 1.42 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Technical data

Longitud del tubo	1310 mm
Longitud total (l_G )	1500 mm
Tornillo	M8 x 20 mm
Material de la punta de contacto y la colgadura	Zamak

Product 758085 was added to Notepad.

Go to Notepad

Product 758085 was added to the cart.

Go to Web-Shop

Dispositivo de descarga con gancho, sin cable de tierra

1 Product

Part No. 758095 EV EHB STK 1600

GTIN 4013364247826, Customs tariff No. (EU): 85369095, Gross weight: 2.32 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

CAD files

Technical data

Longitud del tubo	1310 mm
Longitud total (l_G )	1600 mm
Tornillo	M8 x 20 mm
Material del estribo a colgar	INOX

Product 758095 was added to Notepad.

Go to Notepad

Product 758095 was added to the cart.

Go to Web-Shop

Dispositivos de descarga y compensación de potencial

Dispositivo de descarga con gancho y borna de toma de tierra con tornillo de mariposa

Part No. 758020 EV TES 465 EK

Product 758020 was added to Notepad.

Product 758020 was added to the cart.

Dispositivo de descarga con gancho y pinza de toma de tierra con resorte pretensado

Part No. 758021 EV TES 465 EZ

Product 758021 was added to Notepad.

Product 758021 was added to the cart.

Dispositivo de descarga con gancho y terminal de cable al lado de tierra

Part No. 758022 EV TES 465 KS10

Product 758022 was added to Notepad.

Product 758022 was added to the cart.

Dispositivo de descarga con borna de tierra con tornillo de mariposa

Part No. 758001 EV TS 2000 EK

Product 758001 was added to Notepad.

Product 758001 was added to the cart.

Dispositivo de descarga con pinza de toma de tierra con resorte pretensado

Part No. 758003 EV TS 2000 EZ

Product 758003 was added to Notepad.

Product 758003 was added to the cart.

Dispositivo de descarga con mordaza de tierra

Part No. 758015 EV EH 1725 EK

Product 758015 was added to Notepad.

Product 758015 was added to the cart.

Dispositivo de descarga con punta de contacto y gancho con terminal de cable al lado de tierra

Part No. 758025 EV TES STK 1500 KS

Product 758025 was added to Notepad.

Product 758025 was added to the cart.

Dispositivo de descarga con gancho y terminal de cable al lado de tierra

Part No. 758028 EV EHB 1600 SN7114

Product 758028 was added to Notepad.

Product 758028 was added to the cart.

Dispositivo de compensación de potencial con bornas de toma de tierra aisladas

Part No. 758099 PAV 3+1 16 ZAK

Product 758099 was added to Notepad.

Product 758099 was added to the cart.

Dispositivo de descarga con maneta, sin cable de tierra

Part No. 758036 EV TES 465 SN7215

You are not authorized to download 758036.stp

You are not authorized to download 758036.igs

You are not authorized to download 758036.jt

You are not authorized to download 758036.dwg

Product 758036 was added to Notepad.

Product 758036 was added to the cart.

Dispositivo de descarga con punta de contacto, sin cable de tierra

Part No. 758075 EV TS STK 1470

Product 758075 was added to Notepad.

Product 758075 was added to the cart.

Dispositivo de descarga con punta de contacto y gancho, sin cable de tierra

Part No. 758085 EV TES STK 1500

Product 758085 was added to Notepad.

Product 758085 was added to the cart.

Dispositivo de descarga con gancho, sin cable de tierra

Part No. 758095 EV EHB STK 1600

You are not authorized to download 758095.stp

You are not authorized to download 758095.igs

You are not authorized to download 758095.jt

You are not authorized to download 758095.dwg

You are not authorized to download 758095m_D.dxf

Product 758095 was added to Notepad.

Product 758095 was added to the cart.
