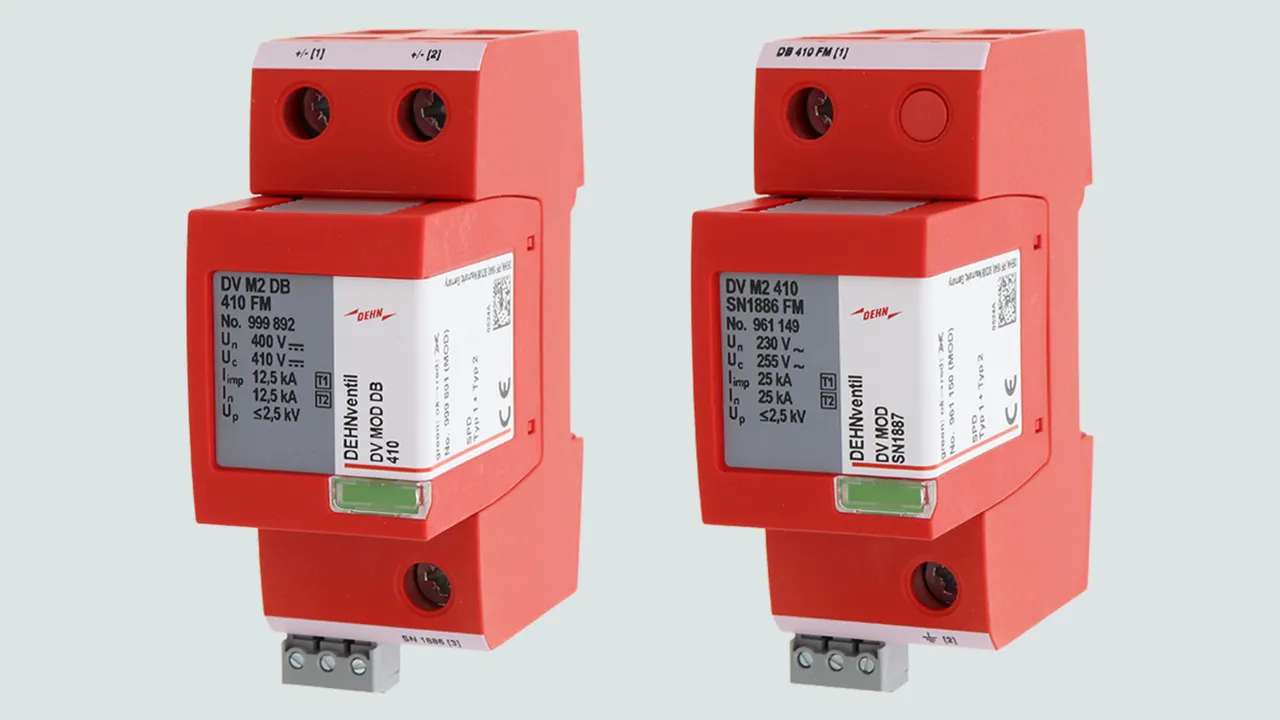

DEHNventil modular SN

DEHNventil M2 DB 410 FM

Descargador combinado modular para sistemas de 400 V DC que puede utilizarse en combinación con el descargador de interferencias DV M2 410 SN1886 FM (ref. 961 149).

1 Product

Part No. 999892 DV M2 DB 410 FM

GTIN 4013364521353, Customs tariff No. (EU): 85363090, Gross weight: 314.27 g, PU: 1.00 unidad(es)

Images

Additional information

Producto DEHN
Tipo: DV M2 DB 410 FM
art. no.: 999892
o equivalente

Technical data

DPS según CDV IEC 61643-41	Tipo 1 + Tipo 2
Máxima tensión permisible de servicio DC (U_C )	410 V
Corriente de choque de rayo (10/350 µs) [DC+ --> DC-]. (I_imp )	12,5 kA
Umbral de protección [DC+ --> DC-] (U_P )	≤ 2,5 kV
Fusible previo máximo hasta I_K = 4 kA	160 A gG
Contactos FM / forma de contacto	Sí / contacto conmutado

VA-Tabelle
DPS según CDV IEC 61643-41	Tipo 1 + Tipo 2
Tensión nominal DC (U_N )	400 V
Máxima tensión permisible de servicio DC (U_C )	410 V
Corriente de choque de rayo (10/350 µs) [DC+ --> DC-]. (I_imp )	12,5 kA
Corriente nominal de descarga (8/20 µs) [DC+ --> DC-]. (I_n )	12,5 kA
Umbral de protección [DC+ --> DC-] (U_P )	≤ 2,5 kV
Capacidad de apagado de corriente consecutiva (I_fi )	4 kA_eff
Limitación de la corriente consecutiva / Selectividad	Sin disparo de fusible de 35 A gG hasta 4 kA_eff(prosp.)
Resistencia al cortocircuito (I_SCCR )	4 kA_eff
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo máximo hasta I_K = 4 kA	160 A gG
Tensión TOV (U_T) – Característica	808 V / 120 min - soportado
Margen de temperatura de servicio [paralelo]/[serie] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indicación de estado operativo/defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	6 mm²rígido / multifilamento
Sección de conexión (máx.)	35 mm²flexible / 25 mm²multifilamento
Montaje en	Carril DIN de 35 mm según EN 60715
Lugar de instalación	Espacio interior
Clase de protección	IP 20
Medidas de montaje	2 Módulo, DIN 43880
Contactos FM / forma de contacto	Sí / contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm² rígido / multifilamento
DV M2 SN1886 FM en combinación con DV M2 DB 410 FM
Sin respuesta del circuito hasta 400 V DC + 250 V CA (influencia permanente, según directiva 819.0804)	Sí
Sin respuesta del circuito hasta 1500 V CA (interferencia temporal, según directiva 819.0804)	Sí
Tensión de choque de respuesta de dimensionamiento de acuerdo con IEC 62561-3 (U_imp )	<3 kV
Interferencias por rayos a 750 V DC 4 kA (I_SCCR )	1,5 kA (10/350 µs)
Corriente de choque de rayo total de acuerdo con IEC 61643-41 [DC+, DC- -->PE] (I_total )	25 kA

Product 999892 was added to Notepad.

Go to Notepad

Product 999892 was added to the cart.

Go to Web-Shop

DEHNventil M2 410 SN1886 FM

Descargador unipolar coordinado de corriente de rayo.

1 Product

Part No. 961149 DV M2 410 SN1886 FM

GTIN 4013364521377, Customs tariff No. (EU): 85363090, Gross weight: 290.00 g, PU: 1.00 unidad(es)
