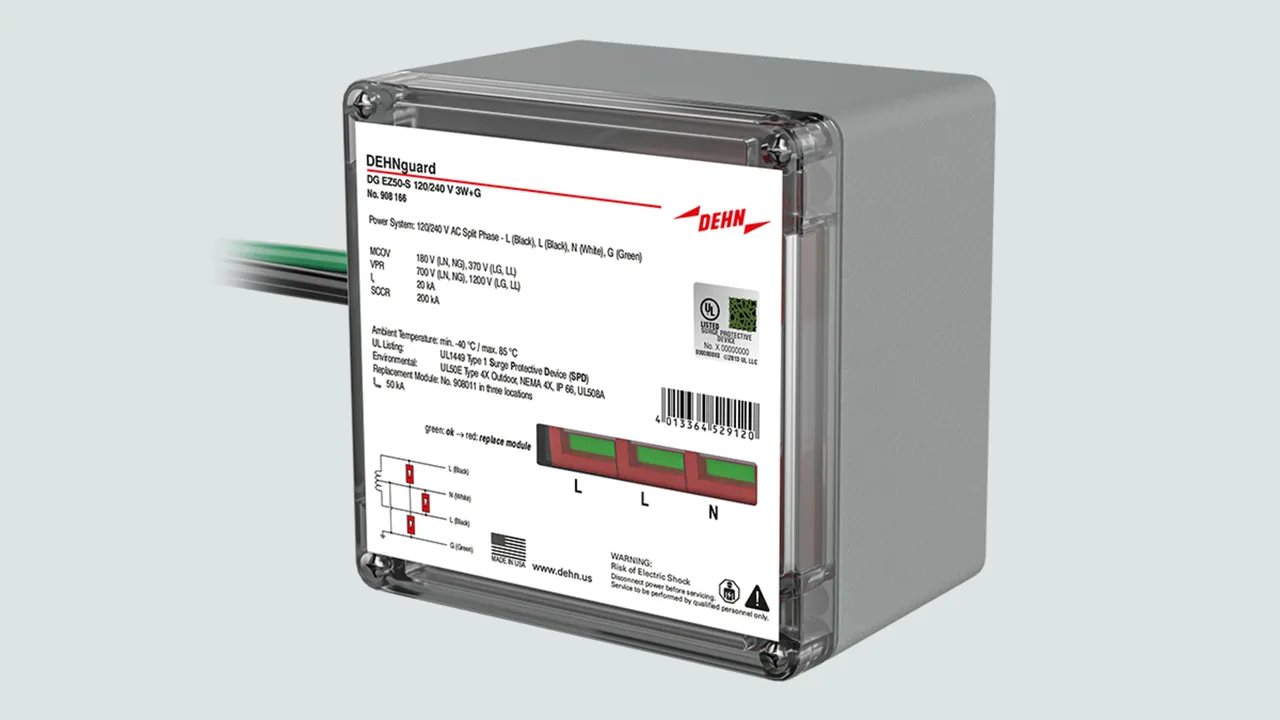

DEHNguard EZ

Descargador de sobretensiones tipo 1 para una excelente protección contra sobretensiones
Envolvente con clasificación UL 4X para condiciones adversas
Diseño práctico para un fácil mantenimiento
Listo para cablear para una instalación rápida y sin problemas
Apropiado para aplicaciones privadas y comerciales
Dimensiones compactas para una integración sencilla
Indicación de estado visual; la indicación mecánica muestra el estado actual de un vistazo, incluso sin corriente
Clasificación UL 1449 de seguridad y potencia
Disponible en diferentes configuraciones de tensión

DEHNguard EZ50-S 120/240 V 3W+G

Caja de DPS precableada NEMA 4X tipo 1 para su uso en sistemas de fase dividida

1 Product

Part No. 908166 DG EZ50-S 120/240 V 3W+G

GTIN 4013364529120, Gross weight: 616.00 g, PU: 1.00 unidad(es)

Images

Additional information

Caja DPS precableada NEMA4X tipo 1 DEHNguard EZ50-S 120/240 V 3W+G
Unidad completa precableada para Instalación universal
para sistemas de fase dividida de 120/240 V
DPS de tipo 1 UL 1449
No se requieren dispositivos de protección contra sobrecorrientes adicionales
Tensión nominal del sistema: 120/240 V fase dividida
Nivel de protección [L-N] / [L-G] / [L-L] / [N-G]:
700 V / 1200 V / 1200 V / 700 V
Corriente nominal de descarga (8/20): 20 kA
Corriente máx. de descarga (8/20): 50 kA
Resistencia a cortocircuito (SCCR): 200 kA
Indicación de fallo

Producto DEHN
Tipo: DG EZ50-S 120/240 V 3W+G
art. no.: 908166
o equivalente

Certificates

Technical data

DPS según UL 1449	DPS de tipo 1
Tensión nominal AC (U_N )	120 / 240 V AC
Frecuencia	50 / 60 Hz
Máxima tensión permisible de servicio AC [L-N] / [L-G] / [L-L] / [N-G] (MCOV)	180 V AC / 370 V AC / 370 V AC / 180 V AC
Corriente nominal de descarga (8/20) (I_n )	20 kA

DPS según UL 1449	DPS de tipo 1
Tensión nominal AC (U_N )	120 / 240 V AC
Frecuencia	50 / 60 Hz
Máxima tensión permisible de servicio AC [L-N] / [L-G] / [L-L] / [N-G] (MCOV)	180 V AC / 370 V AC / 370 V AC / 180 V AC
Corriente nominal de descarga (8/20) (I_n )	20 kA
Nivel de protección [L-N] / [L-G] / [L-L] / [N-G] (VPR)	700 V / 1200 V / 1200 V / 700 V
Máx. protección contra sobrecorrientes aguas arriba del descargador	no requerido
Resistencia al cortocircuito (SCCR)	200 kA
Utilizable en sistemas de generación	Fase dividida con protección de neutro
Rango de temperatura de servicio (T_U )	-40°C…+85°C
Clase de protección	NEMA 4X, IP66, UL50E tipo 4X para exteriores
Indicación de estado operativo/defectuoso	verde / rojo
Cable de conexión	Longitud 36", 10 AWG flexible
Montaje	1/2" NPT o instalación bajo pared con bridas externas
Material de la envolvente	Envolvente de policarbonato V0
Dimensiones	H: 4,72" (120 mm), W: 4,80" (122 mm), D: 3,35" (85 mm),
Certificaciones	UL 1449, UL50E, UL 508A
Made in	EE. UU.
Datos técnicos adicionales:	---------------------------------
Corriente máx. de descarga por fase (8/20) (I_máx )	50 kA

Product 908166 was added to Notepad.

Go to Notepad

Product 908166 was added to the cart.

Go to Web-Shop

DEHNguard EZ50-S 120/208 V 4W+G

Caja de DPS precableada NEMA 4X tipo 1 para su uso en sistemas en estrella de 3 fases

1 Product

Part No. 908167 DG EZ50-S 120/208 V 4W+G

GTIN 4013364529137, Gross weight: 698.00 g, PU: 1.00 unidad(es)

Images

Additional information

Caja DPS precableada NEMA4X tipo 1 DEHNguard EZ50-S 120/208 V 4W+G
Unidad completa precableada para Instalación universal
para sistemas en estrella de 3 fases a 120/208 V
DPS de tipo 1 UL 1449
No se requieren dispositivos de protección contra sobrecorrientes adicionales
Tensión del sistema: 120/208 V, estrella de 3 fases
Nivel de protección [L-N] / [L-G] / [L-L] / [N-G]:
700 V / 1200 V / 1200 V / 700 V
Corriente nominal de descarga (8/20): 20 kA
Corriente máx. de descarga (8/20): 50 kA
Resistencia a cortocircuito (SCCR): 200 kA
Indicación de fallo

Producto DEHN
Tipo: DG EZ50-S 120/208 V 4W+G
art. no.: 908167
o equivalente

Certificates

Technical data

DPS según UL 1449	DPS de tipo 1
Tensión nominal AC [L-N] / [L-G] / [L-L] / [N-G] (U_N )	120 / 208 V AC
Frecuencia	50 / 60 Hz
Máxima tensión permisible de servicio AC [L-N] / [L-G] / [L-L] / [N-G] (MCOV)	180 V AC / 360 V AC / 360 V AC / 180 V AC
Corriente nominal de descarga (8/20) (I_n )	20 kA

DPS según UL 1449	DPS de tipo 1
Tensión nominal AC [L-N] / [L-G] / [L-L] / [N-G] (U_N )	120 / 208 V AC
Frecuencia	50 / 60 Hz
Máxima tensión permisible de servicio AC [L-N] / [L-G] / [L-L] / [N-G] (MCOV)	180 V AC / 360 V AC / 360 V AC / 180 V AC
Corriente nominal de descarga (8/20) (I_n )	20 kA
Nivel de protección [L-N] / [L-G] / [L-L] / [N-G] (VPR)	700 V / 1200 V / 1200 V / 700 V
Máx. protección contra sobrecorrientes aguas arriba del descargador	no requerido
Resistencia al cortocircuito (SCCR)	200 kA
Utilizable en sistemas de generación	Sistemas en estrella de 3 fases
Rango de temperatura de servicio (T_U )	-40°C…+85°C
Clase de protección	NEMA 4X, IP66, UL50E tipo 4X para exteriores
Indicación de estado operativo/defectuoso	verde / rojo
Cable de conexión	Longitud 36", 10 AWG flexible
Montaje	1/2" NPT o instalación bajo pared con bridas externas
Material de la envolvente	Envolvente de policarbonato V0
Dimensiones	H: 4,72" (120 mm), W: 4,80" (122 mm), D: 3,35" (85 mm),
Certificaciones	UL 1449, UL50E, UL 508A
Made in	EE. UU.
Datos técnicos adicionales:	---------------------------------
Corriente máx. de descarga por fase (8/20) (I_máx )	50 kA

Product 908167 was added to Notepad.

Go to Notepad

Product 908167 was added to the cart.

Go to Web-Shop

DEHNguard EZ50-S 277/480 V 4W+G

Caja de DPS precableada NEMA 4X tipo 1 para su uso en sistemas en estrella de 3 fases

1 Product

Part No. 908168 DG EZ50-S 277/480 V 4W+G

GTIN 4013364529144, Gross weight: 735.00 g, PU: 1.00 unidad(es)

Images

Additional information

Caja DPS precableada NEMA4X tipo 1 DEHNguard EZ50-S 277/480 V 4W+G
Unidad completa precableada para Instalación universal
para sistemas en estrella de 3 fases a 277/480 V
DPS de tipo 1 UL 1449
No se requieren dispositivos de protección contra sobrecorrientes adicionales
Tensión del sistema: 277/480 V, estrella de 3 fases
Nivel de protección [L-N] / [L-G] / [L-L] / [N-G]:
1200 V / 1800 V / 2500 V / 700 V
Corriente nominal de descarga (8/20): 20 kA
Corriente máx. de descarga (8/20): 50 kA
Resistencia a cortocircuito (SCCR): 200 kA
Indicación de fallo

Producto DEHN
Tipo: DG EZ50-S 277/480 V 4W+G
art. no.: 908168
o equivalente

Certificates

Technical data

DPS según UL 1449	DPS de tipo 1
Tensión nominal AC (U_N )	277 / 480 V AC
Frecuencia	50 / 60 Hz
Máxima tensión permisible de servicio AC [L-N] / [L-G] / [L-L] / [N-G] (MCOV)	385 V AC / 565 V AC / 770 V AC / 180 V AC
Corriente nominal de descarga (8/20) (I_n )	20 kA

DPS según UL 1449	DPS de tipo 1
Tensión nominal AC (U_N )	277 / 480 V AC
Frecuencia	50 / 60 Hz
Máxima tensión permisible de servicio AC [L-N] / [L-G] / [L-L] / [N-G] (MCOV)	385 V AC / 565 V AC / 770 V AC / 180 V AC
Corriente nominal de descarga (8/20) (I_n )	20 kA
Nivel de protección [L-N] / [L-G] / [L-L] / [N-G] (VPR)	1200 V / 1800 V / 2500 V / 700 V
Máx. protección contra sobrecorrientes aguas arriba del descargador	no requerido
Resistencia al cortocircuito (SCCR)	200 kA
Utilizable en sistemas de generación	Sistemas en estrella de 3 fases
Rango de temperatura de servicio (T_U )	-40°C…+85°C
Clase de protección	NEMA 4X, IP66, UL50E tipo 4X para exteriores
Indicación de estado operativo/defectuoso	verde / rojo
Cable de conexión	Longitud 36", 10 AWG flexible
Montaje	1/2" NPT o instalación bajo pared con bridas externas
Material de la envolvente	Envolvente de policarbonato V0
Dimensiones	H: 4,72" (120 mm), W: 4,80" (122 mm), D: 3,35" (85 mm),
Certificaciones	UL 1449, UL50E, UL 508A
Made in	EE. UU.
Datos técnicos adicionales:	---------------------------------
Corriente máx. de descarga por fase (8/20) (I_máx )	50 kA

Product 908168 was added to Notepad.

Go to Notepad

Product 908168 was added to the cart.

Go to Web-Shop

DEHNguard EZ50-S 480 V 3W+G

Caja de DPS precableada NEMA 4X tipo 1 para su uso en sistemas en triángulo de 3 fases

1 Product

Part No. 908169 DG EZ50-S 480 V 3W+G

GTIN 4013364529151, Gross weight: 685.00 g, PU: 1.00 unidad(es)

Images

Additional information

Caja DPS precableada NEMA4X tipo 1 DEHNguard EZ50-S 480 V 3W+G
Unidad completa precableada para Instalación universal
para sistemas en triángulo de 3 fases a 480 V
DPS de tipo 1 UL 1449
No se requieren dispositivos de protección contra sobrecorrientes adicionales
Tensión del sistema: 480 V, triángulo de 3 fases
Nivel de protección [L-G] / [L-L]:
1800 V / 3000 V
Corriente nominal de descarga (8/20): 20 kA
Corriente máx. de descarga (8/20): 50 kA
Resistencia a cortocircuito (SCCR): 200 kA
Indicación de fallo

Producto DEHN
Tipo: DG EZ50-S 480 V 3W+G
art. no.: 908169
o equivalente

Certificates

Technical data

DPS según UL 1449	DPS de tipo 1
Tensión nominal AC (U_N )	480 V AC
Frecuencia	50 / 60 Hz
Máxima tensión permisible de servicio AC [L-G] / [L-L] (MCOV)	550 V / 1100 V
Corriente nominal de descarga (8/20) (I_n )	20 kA

DPS según UL 1449	DPS de tipo 1
Tensión nominal AC (U_N )	480 V AC
Frecuencia	50 / 60 Hz
Máxima tensión permisible de servicio AC [L-G] / [L-L] (MCOV)	550 V / 1100 V
Corriente nominal de descarga (8/20) (I_n )	20 kA
Nivel de protección [L-G] / [L-L] (VPR)	1800 V / 3000 V
Máx. protección contra sobrecorrientes aguas arriba del descargador	no requerido
Resistencia al cortocircuito (SCCR)	200 kA
Utilizable en sistemas de generación	Sistemas en triángulo de 3 fases
Rango de temperatura de servicio (T_U )	-40°C…+85°C
Clase de protección	NEMA 4X, IP66, UL50E tipo 4X para exteriores
Indicación de estado operativo/defectuoso	verde / rojo
Cable de conexión	Longitud 36", 10 AWG flexible
Montaje	1/2" NPT o instalación bajo pared con bridas externas
Material de la envolvente	Envolvente de policarbonato V0
Dimensiones	H: 4,72" (120 mm), W: 4,80" (122 mm), D: 3,35" (85 mm),
Certificaciones	UL 1449, UL50E, UL 508A
Made in	EE. UU.
Datos técnicos adicionales:	---------------------------------
Corriente máx. de descarga por fase (8/20) (I_máx )	50 kA

Product 908169 was added to Notepad.

Go to Notepad

Product 908169 was added to the cart.

Go to Web-Shop

DEHNguard EZ50-S 600 V 3W+G

Caja de DPS precableada NEMA 4X tipo 1 para su uso en sistemas en estrella de 3 fases

1 Product

Part No. 908170 DG EZ50-S 600 V 3W+G

GTIN 4013364529168, Gross weight: 675.00 g, PU: 1.00 unidad(es)

Images

Additional information

Caja DPS precableada NEMA4X tipo 1 DEHNguard EZ50-S 600 V 3W+G
Unidad completa precableada para Instalación universal
para sistemas en estrella de 3 fases a 600 V
DPS de tipo 1 UL 1449
No se requieren dispositivos de protección contra sobrecorrientes adicionales
Tensión del sistema: 600 V, estrella de 3 fases
Nivel de protección [L-G] / [L-L]:
1800 V / 3000 V
Corriente nominal de descarga (8/20): 20 kA
Corriente máx. de descarga (8/20): 50 kA
Resistencia a cortocircuito (SCCR): 200 kA
Indicación de fallo

Producto DEHN
Tipo: DG EZ50-S 600 V 3W+G
art. no.: 908170
o equivalente

Certificates

Technical data

DPS según UL 1449	DPS de tipo 1
Tensión nominal AC (U_N )	347 / 600 V AC
Frecuencia	50 / 60 Hz
Máxima tensión permisible de servicio AC [L-G] / [L-L] (MCOV)	510 V AC / 1020 V AC
Corriente nominal de descarga (8/20) (I_n )	20 kA

DPS según UL 1449	DPS de tipo 1
Tensión nominal AC (U_N )	347 / 600 V AC
Frecuencia	50 / 60 Hz
Máxima tensión permisible de servicio AC [L-G] / [L-L] (MCOV)	510 V AC / 1020 V AC
Corriente nominal de descarga (8/20) (I_n )	20 kA
Nivel de protección [L-G] / [L-L] (VPR)	1800 V / 3000 V
Máx. protección contra sobrecorrientes aguas arriba del descargador	no requerido
Resistencia al cortocircuito (SCCR)	200 kA
Utilizable en sistemas de generación	Sistemas en estrella de 3 fases
Rango de temperatura de servicio (T_U )	-40°C…+85°C
Clase de protección	NEMA 4X, IP66, UL50E tipo 4X para exteriores
Indicación de estado operativo/defectuoso	verde / rojo
Cable de conexión	Longitud 36", 10 AWG flexible
Montaje	1/2" NPT o instalación bajo pared con bridas externas
Material de la envolvente	Envolvente de policarbonato V0
Dimensiones	H: 4,72" (120 mm), W: 4,80" (122 mm), D: 3,35" (85 mm),
Certificaciones	UL 1449, UL50E, UL 508A
Made in	EE. UU.
Datos técnicos adicionales:	---------------------------------
Corriente máx. de descarga por fase (8/20) (I_máx )	50 kA

Product 908170 was added to Notepad.

Go to Notepad

Product 908170 was added to the cart.

Go to Web-Shop

DEHNguard EZ50-S 120 V 2W+G

Caja de DPS precableada NEMA 4X tipo 1 para su uso en instalaciones monofásicas.

1 Product

Part No. 908171 DG EZ50-S 120 V 2W+G

GTIN 4013364529175, Gross weight: 425.00 g, PU: 1.00 unidad(es)

Images

Additional information

Caja DPS precableada NEMA4X tipo 1 DEHNguard EZ50-S 120 V 2W+G
Unidad completa precableada para Instalación universal
para sistemas monofásicos de 120 V
DPS de tipo 1 UL 1449
No se requieren dispositivos de protección contra sobrecorrientes adicionales
Tensión del sistema: 120 V, monofásico
Nivel de protección: 800 V
Corriente nominal de descarga (8/20): 20 kA
Corriente máx. de descarga (8/20): 50 kA
Resistencia a cortocircuito (SCCR): 200 kA
Indicación de fallo

Producto DEHN
Tipo: DG EZ50-S 120 V 2W+G
art. no.: 908171
o equivalente

Certificates

Technical data

DPS según UL 1449	DPS de tipo 1
Tensión nominal AC (U_N )	120 V AC
Frecuencia	50 / 60 Hz
Máxima tensión permisible de servicio AC (MCOV)	230 V AC
Corriente nominal de descarga (8/20) (I_n )	20 kA

DPS según UL 1449	DPS de tipo 1
Tensión nominal AC (U_N )	120 V AC
Frecuencia	50 / 60 Hz
Máxima tensión permisible de servicio AC (MCOV)	230 V AC
Corriente nominal de descarga (8/20) (I_n )	20 kA
Nivel de protección (VPR)	800 V
Máx. protección contra sobrecorrientes aguas arriba del descargador	no requerido
Resistencia al cortocircuito (SCCR)	200 kA
Utilizable en sistemas de generación	Instalaciones monofásicas
Rango de temperatura de servicio (T_U )	-40°C…+85°C
Clase de protección	NEMA 4X, IP66, UL50E tipo 4X para exteriores
Indicación de estado operativo/defectuoso	verde / rojo
Cable de conexión	Longitud 36", 10 AWG flexible
Montaje	1/2" NPT o instalación bajo pared con bridas externas
Material de la envolvente	Envolvente de policarbonato V0
Dimensiones	H: 4,72" (120 mm), W: 4,80" (122 mm), D: 3,35" (85 mm),
Certificaciones	UL 1449, UL50E, UL 508A
Made in	EE. UU.
Datos técnicos adicionales:	---------------------------------
Corriente máx. de descarga por fase (8/20) (I_máx )	50 kA

Product 908171 was added to Notepad.

Go to Notepad

Product 908171 was added to the cart.

Go to Web-Shop

DEHNguard EZ

DEHNguard EZ50-S 120/240 V 3W+G

Part No. 908166 DG EZ50-S 120/240 V 3W+G

You are not authorized to download 908166_908169_908170.stp

You are not authorized to download 908166_908169_908170.igs

You are not authorized to download 908166_908169_908170.jt

You are not authorized to download 908166_908169_908170.dwg

Product 908166 was added to Notepad.

Product 908166 was added to the cart.

DEHNguard EZ50-S 120/208 V 4W+G

Part No. 908167 DG EZ50-S 120/208 V 4W+G

You are not authorized to download 908167_908168.stp

You are not authorized to download 908167_908168.igs

You are not authorized to download 908167_908168.jt

You are not authorized to download 908167_908168.dwg

Product 908167 was added to Notepad.

Product 908167 was added to the cart.

DEHNguard EZ50-S 277/480 V 4W+G

Part No. 908168 DG EZ50-S 277/480 V 4W+G

You are not authorized to download 908167_908168.stp

You are not authorized to download 908167_908168.igs

You are not authorized to download 908167_908168.jt

You are not authorized to download 908167_908168.dwg

Product 908168 was added to Notepad.

Product 908168 was added to the cart.

DEHNguard EZ50-S 480 V 3W+G

Part No. 908169 DG EZ50-S 480 V 3W+G

You are not authorized to download 908166_908169_908170.stp

You are not authorized to download 908166_908169_908170.igs

You are not authorized to download 908166_908169_908170.jt

You are not authorized to download 908166_908169_908170.dwg

Product 908169 was added to Notepad.

Product 908169 was added to the cart.

DEHNguard EZ50-S 600 V 3W+G

Part No. 908170 DG EZ50-S 600 V 3W+G

You are not authorized to download 908166_908169_908170.stp

You are not authorized to download 908166_908169_908170.igs

You are not authorized to download 908166_908169_908170.jt

You are not authorized to download 908166_908169_908170.dwg

Product 908170 was added to Notepad.

Product 908170 was added to the cart.

DEHNguard EZ50-S 120 V 2W+G

Part No. 908171 DG EZ50-S 120 V 2W+G

You are not authorized to download 908171.stp

You are not authorized to download 908171.igs

You are not authorized to download 908171.jt

You are not authorized to download 908171.dwg

Product 908171 was added to Notepad.

Product 908171 was added to the cart.
