Detector de tensión continua PHE/G

Verificación fiable de la ausencia de tensión

Para instalaciones de tensión continua (tranvías, metros, circuito intermedio de corriente continua)
Percepción segura de la indicación
Fácil de usar gracias a su diseño compacto
Utilización sencilla

Details

Borna de toma de tierra con empuñadura girable y magneto

lorem ipsum — Borna de toma de tierra con empuñadura girable y magneto

PHE/G I para líneas de contacto, versión con polo positivo en el cabezal de prueba

Una pértiga (de tres piezas)

Para los sistemas de tensión continua con polo negativo puesto a tierra
Polo positivo: Cabezal de prueba
Polo negativo: Borna de toma de tierra

1 Product

Part No. 767610 PHEG1 FD P 3

GTIN 4013364135208, Customs tariff No. (EU): 90303370, Gross weight: 5.10 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Certificates

Technical data

Tensión de respuesta (U_t )	1,1 kV
Tensión nominal (U_N )	3,0 kV
Longitud del cable de tierra	6000 mm
Longitud total (l_G )	4125 mm

Tensión de respuesta (U_t )	1,1 kV
Tensión nominal (U_N )	3,0 kV
Tipo de tensión	DC
Longitud del cabezal de prueba (I_S )	1245 mm
Longitud de la pértiga aislada (l₁ )	1500 mm
Longitud de la alargadera de la empuñadura (l₂ )	1470 mm
Longitud del cable de tierra	6000 mm
Longitud total (l_G )	4125 mm
Borna de toma de tierra	sin magneto
Normativa	de acuerdo con DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	líneas de contacto de ferrocarriles
Versión	bipolar
Indicación	óptica
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de poliéster reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio
Material de la línea de interconexión	conductor Cu, altamente flexible

Product 767610 was added to Notepad.

Go to Notepad

Product 767610 was added to the cart.

Go to Web-Shop

PHE/G I para las líneas de contacto, versión con polo negativo en el cabezal de prueba

De una pértiga (de cuatro componentes)

Para los sistemas de tensión continua con polo positivo puesto a tierra
Polo negativo: cabezal de prueba
Polo positivo: borna de puesta a tierra

1 Product

Part No. 767614 PHEG1 FD M SN7223

GTIN 4013364135307, Customs tariff No. (EU): 90303370, Gross weight: 7.55 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Certificates

Technical data

Tensión de respuesta (U_t )	0,825 kV
Tensión nominal (U_N )	1,65 kV
Longitud del cable de tierra	8000 mm
Longitud total (l_G )	4060 mm

Tensión de respuesta (U_t )	0,825 kV
Tensión nominal (U_N )	1,65 kV
Tipo de tensión	DC
Longitud del cabezal de prueba (I_S )	1245 mm
Longitud de la pértiga aislada (l₁ )	1500 mm
Longitud de la alargadera de la empuñadura (l₂ )	1470 mm
Longitud del cable de tierra	8000 mm
Longitud total (l_G )	4060 mm
Normativa	de acuerdo con DIN VDE 0682-412 (EN/IEC 61243-2)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	líneas de contacto de ferrocarriles
Versión	bipolar
Indicación	óptica
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de poliéster reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio
Material de la línea de interconexión	conductor Cu, altamente flexible

Product 767614 was added to Notepad.

Go to Notepad

Product 767614 was added to the cart.

Go to Web-Shop

PHE/G I para instalaciones de conmutación, versión con polo positivo en el cabezal de prueba

Una pértiga

Para sistemas de tensión continua con polo negativo puesto a tierra
Polo positivo: Cabezal de prueba
Polo negativo: Borna de toma de tierra con magneto

1 Product

Part No. 767666 PHEG1.S P SN7401

GTIN 4013364157071, Customs tariff No. (EU): 90303370, Gross weight: 2.90 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Certificates

Technical data

Tensión de respuesta (U_t )	120 V
Tensión nominal (U_N )	1 ... 24 kV
Longitud del cable de tierra	2000 mm
Longitud total (l_G )	1260 mm
Profundidad de introducción (I_O )	535 mm

Tensión de respuesta (U_t )	120 V
Tensión nominal (U_N )	1 ... 24 kV
Tipo de tensión	DC
Longitud del cabezal de prueba (I_S )	765 mm
Longitud de la pértiga aislada (l₁ )	550 mm
Longitud del cable de tierra	2000 mm
Longitud total (l_G )	1260 mm
Profundidad de introducción (I_O )	535 mm
Borna de toma de tierra	con magneto
Normativa	de acuerdo con DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación
Versión	bipolar
Indicación	óptica
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de poliéster reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio
Material de la línea de interconexión	conductor Cu, altamente flexible

Product 767666 was added to Notepad.

Go to Notepad

Product 767666 was added to the cart.

Go to Web-Shop

PHE/G I para las instalaciones de conmutación, versión con polo positivo en el cabezal de prueba, angular

De una pértiga

Para los sistemas de tensión continua con polo negativo puesto a tierra
Polo positivo: Cabezal de prueba
Polo negativo: Pinza de puesta a tierra

1 Product

Part No. 767636 PHEG1 S P SN7240

GTIN 4013364155886, Customs tariff No. (EU): 90303370, Gross weight: 3.01 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Certificates

Technical data

Tensión de respuesta (U_t )	60 V
Tensión nominal (U_N )	3,8 kV
Longitud del cable de tierra	4000 mm
Longitud total (l_G )	1100 mm

Tensión de respuesta (U_t )	60 V
Tensión nominal (U_N )	3,8 kV
Tipo de tensión	DC
Longitud del cabezal de prueba (I_S )	615 mm
Longitud de la pértiga aislada (l₁ )	550 mm
Longitud del cable de tierra	4000 mm
Longitud total (l_G )	1100 mm
Normativa	de acuerdo con DIN VDE 0682-412 (EN/IEC 61243-2)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación
Versión	bipolar
Indicación	óptica
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de poliéster reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio
Material de la línea de interconexión	conductor Cu, altamente flexible

Product 767636 was added to Notepad.

Go to Notepad

Product 767636 was added to the cart.

Go to Web-Shop

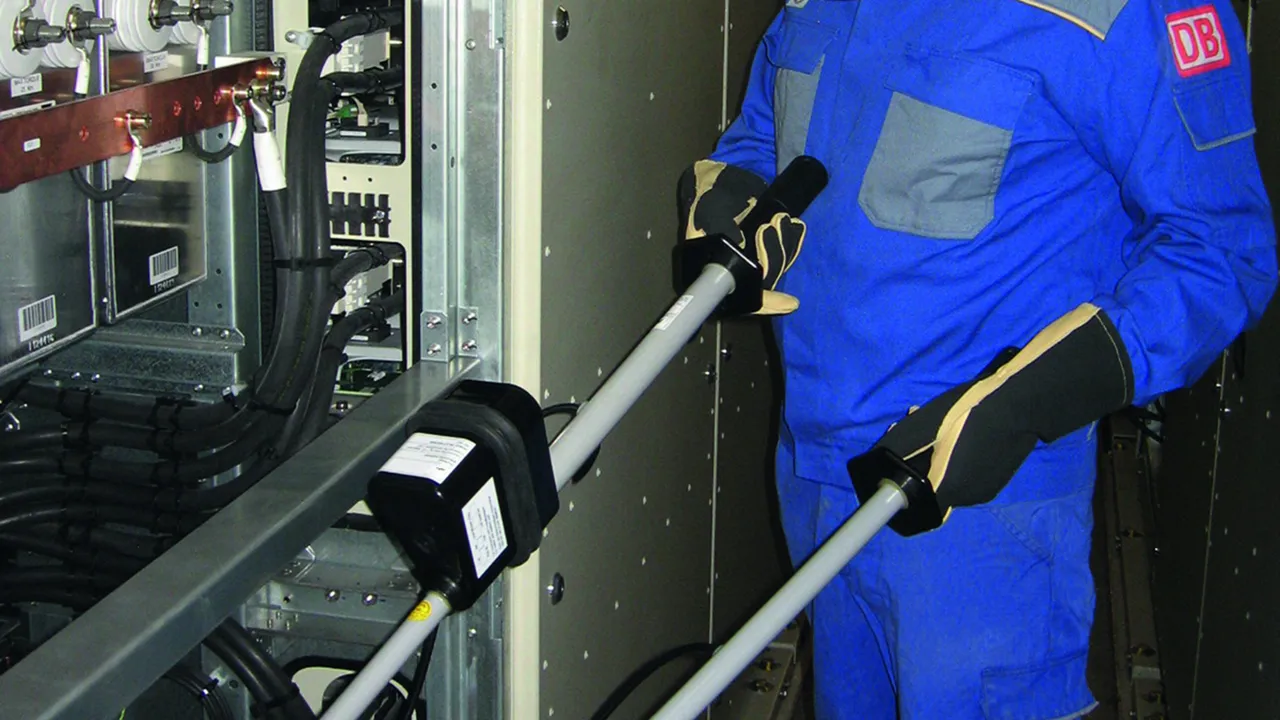

PHE/G II para instalaciones de conmutación

Dos pértigas

Para instalaciones de tensión continua no puestas a tierra
Para enlaces de corriente continua
Polo positivo: Cabezal de prueba
Polo negativo: Pértiga aislada

2 Products

Part No. 767671 PHEG2.P SN7517

GTIN 4013364156807, Customs tariff No. (EU): 90303370, Gross weight: 3.30 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Certificates

Technical data

Tensión de respuesta (U_t )	90 V
Tensión nominal (U_N )	1 ... 24 kV
Longitud de la línea de interconexión	1200 mm
Longitud total (l_G )	1260 mm
Profundidad de introducción (I_O )	545 mm

Tensión de respuesta (U_t )	90 V
Tensión nominal (U_N )	1 ... 24 kV
Tipo de tensión	DC
Longitud del cabezal de prueba (I_S )	765 mm
Longitud de la pértiga aislada (l₁ )	495 mm
Longitud de la línea de interconexión	1200 mm
Longitud total (l_G )	1260 mm
Profundidad de introducción (I_O )	545 mm
Normativa	de acuerdo con DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación
Versión	bipolar
Indicación	óptica
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de poliéster reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio
Material de la línea de interconexión	conductor Cu, altamente flexible

Product 767671 was added to Notepad.

Go to Notepad

Product 767671 was added to the cart.

Go to Web-Shop

Part No. 767681 PHEG2.P SN7629

GTIN 4013364153165, Customs tariff No. (EU): 90303370, Gross weight: 2.60 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Certificates

Technical data

Tensión de respuesta (U_t )	120 V
Tensión nominal (U_N )	1 ... 24 kV
Longitud de la línea de interconexión	2000 mm
Longitud total (l_G )	1260 mm
Profundidad de introducción (I_O )	545 mm

Tensión de respuesta (U_t )	120 V
Tensión nominal (U_N )	1 ... 24 kV
Tipo de tensión	DC
Longitud del cabezal de prueba (I_S )	765 mm
Longitud de la pértiga aislada (l₁ )	495 mm
Longitud de la línea de interconexión	2000 mm
Longitud total (l_G )	1260 mm
Profundidad de introducción (I_O )	545 mm
Normativa	De acuerdo con DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación
Versión	bipolar
Indicación	óptica
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de poliéster reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio
Material de la línea de interconexión	conductor Cu, altamente flexible

Product 767681 was added to Notepad.

Go to Notepad

Product 767681 was added to the cart.

Go to Web-Shop

PHE/G II para instalaciones de conmutación y enlaces de corriente continua

Dos pértigas

Para instalaciones de tensión continua no puestas a tierra
Para enlaces de corriente continua (p. ej. locomotoras eléctricas; Art. Nr. 767 647)
Polo positivo: Cabezal de prueba
Polo negativo: Pértiga aislada

4 Products

Part No. 767647 PHEG2 P SN7552

GTIN 4013364156081, Customs tariff No. (EU): 90303370, Gross weight: 2.80 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Certificates

Technical data

Tensión de respuesta (U_t )	90 V
Tensión nominal (U_N )	1 ... 4,2 kV
Longitud de la línea de interconexión	1200 mm
Longitud total (l_G )	600 mm

Tensión de respuesta (U_t )	90 V
Tensión nominal (U_N )	1 ... 4,2 kV
Tipo de tensión	DC
Longitud del cabezal de prueba (I_S )	300 mm
Longitud de la pértiga aislada (l₁ )	365 mm
Longitud de la línea de interconexión	1200 mm
Longitud total (l_G )	600 mm
Normativa	de acuerdo con DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación
Versión	bipolar
Indicación	óptica
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de poliéster reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio
Material de la línea de interconexión	conductor Cu, altamente flexible

Product 767647 was added to Notepad.

Go to Notepad

Product 767647 was added to the cart.

Go to Web-Shop

Part No. 767645 PHEG2 P SN7259

GTIN 4013364156067, Customs tariff No. (EU): 90303370, Gross weight: 3.30 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Certificates

Technical data

Tensión de respuesta (U_t )	120 V
Tensión nominal (U_N )	1 ... 12 kV
Longitud de la línea de interconexión	1200 mm
Longitud total (l_G )	1085 mm

Tensión de respuesta (U_t )	120 V
Tensión nominal (U_N )	1 ... 12 kV
Tipo de tensión	DC
Longitud del cabezal de prueba (I_S )	600 mm
Longitud de la pértiga aislada (l₁ )	550 mm
Longitud de la línea de interconexión	1200 mm
Longitud total (l_G )	1085 mm
Normativa	de acuerdo con DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación
Versión	bipolar
Indicación	óptica
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de poliéster reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio
Material de la línea de interconexión	conductor Cu, altamente flexible

Product 767645 was added to Notepad.

Go to Notepad

Product 767645 was added to the cart.

Go to Web-Shop

Part No. 767640 PHEG2 P SN7407

GTIN 4013364155978, Customs tariff No. (EU): 90303370, Gross weight: 2.88 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Certificates

Technical data

Tensión de respuesta (U_t )	350 V
Tensión nominal (U_N )	600 ... 750 V
Longitud de la línea de interconexión	1200 mm
Longitud total (l_G )	1085 mm

Tensión de respuesta (U_t )	350 V
Tensión nominal (U_N )	600 ... 750 V
Tipo de tensión	DC
Longitud del cabezal de prueba (I_S )	600 mm
Longitud de la pértiga aislada (l₁ )	550 mm
Longitud de la línea de interconexión	1200 mm
Longitud total (l_G )	1085 mm
Normativa	de acuerdo con DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación
Versión	bipolar
Indicación	óptica
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de poliéster reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio
Material de la línea de interconexión	conductor Cu, altamente flexible

Product 767640 was added to Notepad.

Go to Notepad

Product 767640 was added to the cart.

Go to Web-Shop

Part No. 767637 PHEG2 P SN7194

GTIN 4013364155879, Customs tariff No. (EU): 90303370, Gross weight: 2.80 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Certificates

Technical data

Tensión de respuesta (U_t )	750 V
Tensión nominal (U_N )	1,5 kV
Longitud de la línea de interconexión	1200 mm
Longitud total (l_G )	1085 mm

Tensión de respuesta (U_t )	750 V
Tensión nominal (U_N )	1,5 kV
Tipo de tensión	DC
Longitud del cabezal de prueba (I_S )	600 mm
Longitud de la pértiga aislada (l₁ )	550 mm
Longitud de la línea de interconexión	1200 mm
Longitud total (l_G )	1085 mm
Normativa	de acuerdo con DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación
Versión	bipolar
Indicación	óptica
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de poliéster reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio
Material de la línea de interconexión	conductor Cu, altamente flexible

Product 767637 was added to Notepad.

Go to Notepad

Product 767637 was added to the cart.

Go to Web-Shop

PHE/G II, versión con polo positivo angular

Dos pértigas

Para instalaciones de tensión continua no puestas a tierra
Para enlaces de corriente continua
Polo positivo: Pértiga aislada
Polo negativo: Cabezal de prueba

1 Product

Part No. 767639 PHEG2 P SN7346

GTIN 4013364155817, Customs tariff No. (EU): 90303370, Gross weight: 3.10 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Certificates

Technical data

Tensión de respuesta (U_t )	150 V
Tensión nominal (U_N )	750 V
Longitud de la línea de interconexión	1200 mm
Longitud total (l_G )	1100 mm

Tensión de respuesta (U_t )	150 V
Tensión nominal (U_N )	750 V
Tipo de tensión	DC
Longitud del cabezal de prueba (I_S )	615 mm
Longitud de la pértiga aislada (l₁ )	550 mm
Longitud de la línea de interconexión	1200 mm
Longitud total (l_G )	1100 mm
Normativa	de acuerdo con DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación
Versión	bipolar
Indicación	óptica
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de poliéster reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio
Material de la línea de interconexión	conductor Cu, altamente flexible

Product 767639 was added to Notepad.

Go to Notepad

Product 767639 was added to the cart.

Go to Web-Shop

PHE/G II para instalaciones de tensión continua con tensiones alternas acopladas

De dos pértigas

Para instalaciones de tensión continua sin puesta a tierra
Polo positivo: Cabezal de prueba
Polo negativo: Pértiga aislada

1 Product

Part No. 767661 PHEG2 P SN7759

GTIN 4013364535558, Customs tariff No. (EU): 90303370, Gross weight: 4.50 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Certificates

Technical data

Tensión de respuesta (U_t )	120 V
Función especial	con supresión de AC*)
Tensión nominal (U_N )	1 ... 12 kV
Longitud de la línea de interconexión	1200 mm
Longitud total (l_G )	1085 mm
*) PHE/G II con supresión de AC para una indicación inequívoca en instalaciones de tensión continua con tensiones alternas acopladas.

Tensión de respuesta (U_t )	120 V
Función especial	con supresión de AC*)
Tensión nominal (U_N )	1 ... 12 kV
Tipo de tensión	DC
Longitud del cabezal de prueba (I_S )	600 mm
Longitud de la pértiga aislada (l₁ )	550 mm
Longitud de la línea de interconexión	1200 mm
Longitud total (l_G )	1085 mm
Normativa	de acuerdo con DIN VDE 0682-411 (EN/IEC 61243-1)
Margen de temperatura	–25 °C ... +55 °C, clase climática N
Utilizable en	_
Lugar de empleo	instalaciones de interior y exterior
Aplicación	instalaciones de conmutación
Versión	bipolar
Indicación	óptica
Elemento de autoverificación	sí
Material del electrodo de prueba	aleación Cu/gal Sn
Material de la punta de prueba	tubo de poliéster reforzado con fibra de vidrio
Material del indicador	plástico con aislamiento total
Material de la pértiga aislada	tubo de poliéster reforzado con fibra de vidrio
Material de la línea de interconexión	conductor Cu, altamente flexible
*) PHE/G II con supresión de AC para una indicación inequívoca en instalaciones de tensión continua con tensiones alternas acopladas.

Product 767661 was added to Notepad.

Go to Notepad

Product 767661 was added to the cart.

Go to Web-Shop
