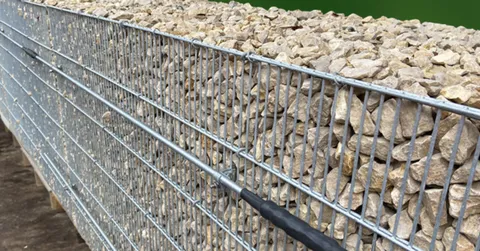

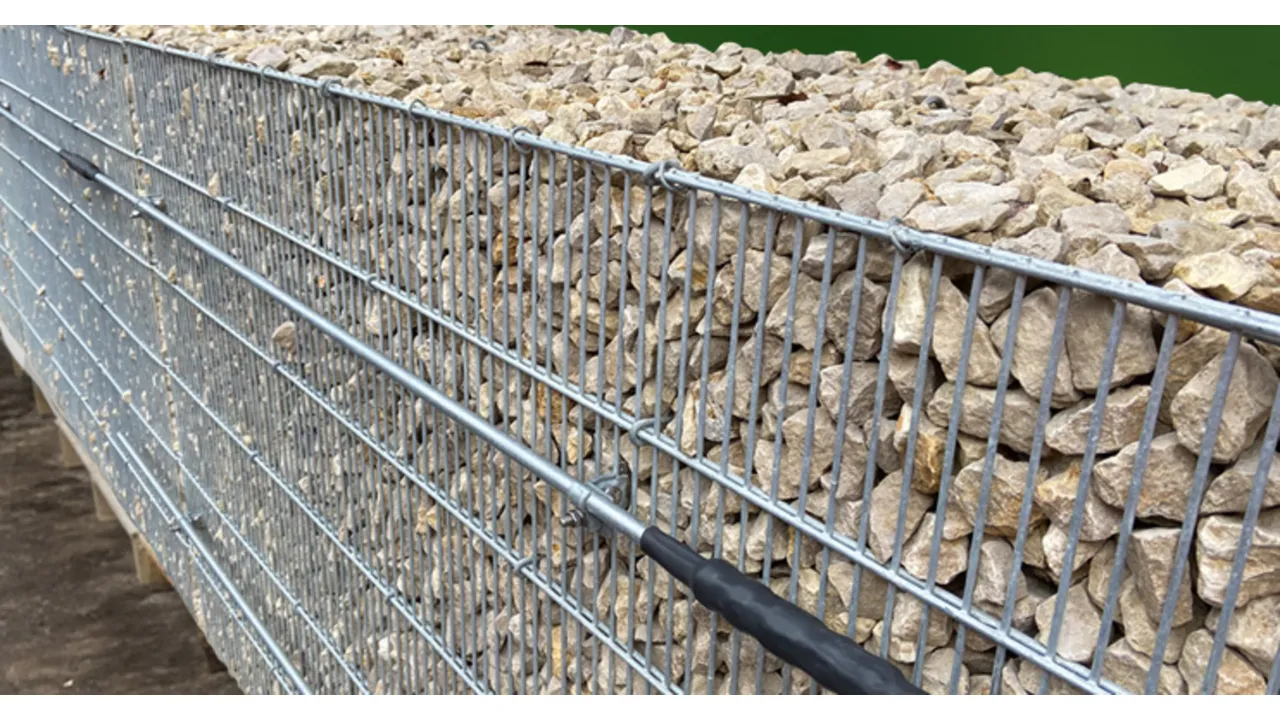

Conductor de cortocircuito en vallas/gaviones con accesorios

Los elementos situados en la zona de rotura de la catenaria y que no tengan suficiente capacidad de soportar corrientes de cortocircuito ponen en peligro a las personas y a las instalaciones. Estos cuerpos conductores, por ejemplo, barreras o vallas metálicas, deben reforzarse con un conductor adicional suficientemente dimensionado, para lo cual se utiliza el conductor de cortocircuito. Se instala en vallas o barreras y activa un cortocircuito definido en caso de rotura de la catenaria. Los conductores de cortocircuito también se utilizan en la construcción de túneles y en las barreras acústicas. Los accesorios de montaje necesarios, como los conectores a presión y los soportes de conductores, completan la cartera en su conjunto.

Conductor de cortocircuito

Conductores de cortocircuito para uso con corrientes de cortocircuito inferiores a 15 kA con un diámetro de 10 mm y para uso con corrientes de cortocircuito superiores a 15 kA con un diámetro de 16 mm. Los conductores de cortocircuito cumplen los requisitos de la norma RIL 997.0205.

3 Products

Part No. 419752 RD 10 STTZN L2950 / 3 EBS 15.03.42

GTIN 4013364463172, Customs tariff No. (EU): 72149939, Gross weight: 1.80 kg, PU: 10.00 unidad(es)

Images

Additional information

Conductor de cortocircuito para aplicaciones ferroviarias, St/tZn Ø10 mm
Achaflanado por ambos lados
Material: St/tZn
Diámetro: 10 mm
Longitud: 2950 mm
N.º de dibujo DB: 3 EBS 15.03.42
Referencia normativa: Ril 997.0204/0205

Producto DEHN
Tipo: RD 10 STTZN L2950 / 3 EBS 15.03.42
art. no.: 419752
o equivalente



Technical data

Material St/tZn
Diámetro 10 mm
Longitud (l1) 2950 mm
N.º de dibujo DB 3 EBS 15.03.42
Referencia normativa Ril 997.0204/0205

Product 419752 was added to Notepad.

Go to Notepad

Product 419752 was added to the cart.

Go to Web-Shop

Part No. 483200 FS 16 2000 STTZN

GTIN 4013364019713, Customs tariff No. (EU): 72149939, Gross weight: 3.00 kg, PU: 1.00 unidad(es)

Images

Additional information

Varilla captadora con diámetro de 16 mm y longitud total de 2000 mm, St/tZn
Varillas captadoras/picas de tierra para
Protección de estructuras en cubierta, chimeneas etc.
También para instalación con zócalos de hormigón.
O como picas de tierra para la conexión de los
electrodos de dispersión a la instalación de tierra
Material: St/tZn
Diámetro: 16 mm
Longitud: 2000 mm
N.º de dibujo DB: 3 EBS 15.03.42
Referencia normativa: Ril 997.0204/0205, DIN EN 62561-2

Producto DEHN
Tipo: FS 16 2000 STTZN
art. no.: 483200
o equivalente

Certificates



Technical data

Material St/tZn
Diámetro 16 mm
Longitud (l1) 2000 mm
N.º de dibujo DB 3 EBS 15.03.42
Referencia normativa Ril 997.0204/0205, DIN EN 62561-2

Product 483200 was added to Notepad.

Go to Notepad

Product 483200 was added to the cart.

Go to Web-Shop

Part No. 419753 RD 16 STTZN L5950 / 3 EBS 15.03.42

GTIN 4013364506053, Customs tariff No. (EU): 72149939, Gross weight: 9.76 kg, PU: 1.00 unidad(es)

Images

Additional information

Conductor de cortocircuito para aplicaciones ferroviarias, St/tZn Ø16 mm
Achaflanado por ambos lados
Material: St/tZn
Diámetro: 16 mm
Longitud: 5950 mm
N.º de dibujo DB: 3 EBS 15.03.42
Referencia normativa: Ril 997.0204/0205

Producto DEHN
Tipo: RD 16 STTZN L5950 / 3 EBS 15.03.42
art. no.: 419753
o equivalente



Technical data

Material St/tZn
Diámetro 16 mm
Longitud (l1) 5950 mm
N.º de dibujo DB 3 EBS 15.03.42
Referencia normativa Ril 997.0204/0205

Product 419753 was added to Notepad.

Go to Notepad

Product 419753 was added to the cart.

Go to Web-Shop

Soporte de conductores

Soporte de conductores para fijar los conductores de cortocircuito a gaviones de piedra o vallas electrosoldadas.

2 Products

Part No. 419751 PH 6.22 FRM10X40 FR STTZN/3 EBS 15.03.44

GTIN 4013364459892, Customs tariff No. (EU): 85359000, Gross weight: 169.52 g, PU: 50.00 unidad(es)

Images

Additional information

Soporte paralelo de St/tZn
Para la fijación de Conductor de cortocircuito
a muros de gaviones y
vallas electrosoldadas.
Material de la borna: St/tZn
Margen de apriete de borna redondo/redondo: 6-22 mm
Tornillo: M10 x 40
Material de tornillos / arandela abierta: INOX
Material de tuercas / arandela: INOX
N.º de dibujo DB: 3 EBS 15.03.44
Referencia normativa: Ril 997.0204/0205

Producto DEHN
Tipo: PH 6.22 FRM10X40 FR STTZN/3 EBS 15.03.44
art. no.: 419751
o equivalente



Technical data

Material de la borna St/tZn
Margen de apriete de borna redondo/redondo 6-22 mm
Tornillo eM10 x 40
Material de tornillos / arandela abierta INOX
Material de tuercas / arandela INOX
N.º de dibujo DB 3 EBS 15.03.44
Referencia normativa Ril 997.0204/0205

Product 419751 was added to Notepad.

Go to Notepad

Product 419751 was added to the cart.

Go to Web-Shop

Part No. 419750 LH DQ 16 KBG 4.8 W STTZN/3 EBS 15.03.47

GTIN 4013364486898, Customs tariff No. (EU): 85389099, Gross weight: 164.40 g, PU: 50.00 unidad(es)

Images

Additional information

Escuadra de St/tZn
Para la fijación de Conductor de cortocircuito
a muros de gaviones y
vallas electrosoldadas.
Se monta con el caballete
DEHNquick.
Material de la borna: St/tZn
Margen de apriete de barra de rejilla: 4-8 mm
Margen de apriete en redondo: 10-16 mm
Tornillo: M8 x 25 mm M8 x 35 mm
Material del tornillo/de la tuerca: INOX
Espesor de material: 3 mm
Diseño con:: Arandela abierta y arandela cónica
N.º de dibujo DB: 3 EBS 15.03.47
Referencia normativa: Ril 997.0204/0205

Producto DEHN
Tipo: LH DQ 16 KBG 4.8 W STTZN/3 EBS 15.03.47
art. no.: 419750
o equivalente



Technical data

Material de la borna St/tZn
Margen de apriete de barra de rejilla 4-8 mm
Margen de apriete en redondo 10-16 mm
Tornillo e M8 x 25 mm e M8 x 35 mm
Material del tornillo/de la tuerca INOX
Espesor de material 3 mm
Diseño con: Arandela abierta y arandela cónica
N.º de dibujo DB 3 EBS 15.03.47
Referencia normativa Ril 997.0204/0205

Product 419750 was added to Notepad.

Go to Notepad

Product 419750 was added to the cart.

Go to Web-Shop

Conector a presión

Conectores a presión de aluminio para la conexión de cables de puesta a tierra para aplicaciones ferroviarias de conformidad con 4 EBS 15.03.43.

4 Products

Part No. 419760 PRV RD10 RD10 L133 AL / 4 EBS 15.03.43

GTIN 4013364505964, Customs tariff No. (EU): 85369010, Gross weight: 130.18 g, PU: 3.00 unidad(es)

Images

Additional information

Conector a presión de aluminio
para conectar
dos conductores de cortocircuito de Ø10 mm.
Material: Al
Conexión entre conductores de cortocircuito: Ø10 mm y Ø10 mm
Diámetro exterior: 25 mm
Diámetro interior: 13 mm
Longitud: 133 mm
Inserto de presión: Ver plano de EBS
Fuerza de presión según: 3 Ebgw 05.30
N.º DB: 987845
N.º de dibujo DB: 4 EBS 15.03.43
Referencia normativa: Ril 997.0204/0205

Producto DEHN
Tipo: PRV RD10 RD10 L133 AL / 4 EBS 15.03.43
art. no.: 419760
o equivalente



Technical data

Material Al
Conexión entre conductores de cortocircuito Ø10 mm y Ø10 mm
Diámetro exterior 25 mm
Diámetro interior 13 mm
Longitud (l1) 133 mm
Inserto de presión Ver plano de EBS
Fuerza de presión según 3 Ebgw 05.30
N.º DB 987845
N.º de dibujo DB 4 EBS 15.03.43
Referencia normativa Ril 997.0204/0205

Product 419760 was added to Notepad.

Go to Notepad

Product 419760 was added to the cart.

Go to Web-Shop

Part No. 419761 PRV RD16 RD16 L143 AL / 4 EBS 15.03.43

GTIN 4013364506367, Customs tariff No. (EU): 85369010, Gross weight: 238.75 g, PU: 3.00 unidad(es)

Images

Additional information

Conector a presión de aluminio
para conectar
dos conductores de cortocircuito de Ø16 mm.
Material: Al
Conexión entre conductores de cortocircuito: Ø16 mm / Ø16 mm
Diámetro exterior: 32 mm
Diámetro interior: 17 mm
Longitud: 143 mm
Inserto de presión: Ver plano de EBS
Fuerza de presión según: 3 Ebgw 05.30
N.º DB: 1449223
N.º de dibujo DB: 4 EBS 15.03.43
Referencia normativa: Ril 997.0204/0205

Producto DEHN
Tipo: PRV RD16 RD16 L143 AL / 4 EBS 15.03.43
art. no.: 419761
o equivalente



Technical data

Material Al
Conexión entre conductores de cortocircuito Ø16 mm / Ø16 mm
Diámetro exterior 32 mm
Diámetro interior 17 mm
Longitud (l1) 143 mm
Inserto de presión Ver plano de EBS
Fuerza de presión según 3 Ebgw 05.30
N.º DB 1449223
N.º de dibujo DB 4 EBS 15.03.43
Referencia normativa Ril 997.0204/0205

Product 419761 was added to Notepad.

Go to Notepad

Product 419761 was added to the cart.

Go to Web-Shop

Part No. 419762 PRV RD10 110 L133 AL / 4 EBS 15.03.43

GTIN 4013364506374, Customs tariff No. (EU): 85369010, Gross weight: 140.28 g, PU: 3.00 unidad(es)

Images

Additional information

Conector a presión de aluminio
para conectar
un cable de puesta a tierra para aplicaciones ferroviarias
100/110 mm2 con un
conductor de cortocircuito de Ø10 mm
Material: Al
Conexión entre cable de tierra y conductor de cortocircuito: 100/110 mm2 Ø10 mm
Diámetro exterior: 25 mm
Diámetro interior: 11/13 mm
Longitud: 133 mm
Inserto de presión: Ver plano de EBS
Fuerza de presión según: 3 Ebgw 05.30
N.º DB: 987879
N.º de dibujo DB: 4 EBS 15.03.43
Referencia normativa: Ril 997.0204/0205

Producto DEHN
Tipo: PRV RD10 110 L133 AL / 4 EBS 15.03.43
art. no.: 419762
o equivalente



Technical data

Material Al
Conexión entre cable de tierra y conductor de cortocircuito 100/110 mm2 Ø10 mm
Diámetro exterior 25 mm
Diámetro interior 11/13 mm
Longitud (l1) 133 mm
Inserto de presión Ver plano de EBS
Fuerza de presión según 3 Ebgw 05.30
N.º DB 987879
N.º de dibujo DB 4 EBS 15.03.43
Referencia normativa Ril 997.0204/0205

Product 419762 was added to Notepad.

Go to Notepad

Product 419762 was added to the cart.

Go to Web-Shop

Part No. 419763 PRV RD16 110 L143 AL / 4 EBS 15.03.43

GTIN 4013364506381, Customs tariff No. (EU): 85369010, Gross weight: 247.78 g, PU: 3.00 unidad(es)

Images

Additional information

Conector a presión de aluminio
para conectar
un cable de puesta a tierra para aplicaciones ferroviarias
100/110 mm2 con un
conductor de cortocircuito de Ø16 mm
Material: Al
Conexión entre cable de tierra y conductor de cortocircuito: 100/110 mm2 Ø16 mm
Diámetro exterior: 32 mm
Diámetro interior: 15/17 mm
Longitud: 143 mm
Inserto de presión: Ver plano de EBS
Fuerza de presión según: 3 Ebgw 05.30
N.º DB: 1449206
N.º de dibujo DB: 4 EBS 15.03.43
Referencia normativa: Ril 997.0204/0205

Producto DEHN
Tipo: PRV RD16 110 L143 AL / 4 EBS 15.03.43
art. no.: 419763
o equivalente



Technical data

Material Al
Conexión entre cable de tierra y conductor de cortocircuito 100/110 mm2 Ø16 mm
Diámetro exterior 32 mm
Diámetro interior 15/17 mm
Longitud (l1) 143 mm
Inserto de presión Ver plano de EBS
Fuerza de presión según 3 Ebgw 05.30
N.º DB 1449206
N.º de dibujo DB 4 EBS 15.03.43
Referencia normativa Ril 997.0204/0205

Product 419763 was added to Notepad.

Go to Notepad

Product 419763 was added to the cart.

Go to Web-Shop

Cable de puesta a tierra para aplicaciones ferroviarias

Cables de puesta a tierra para aplicaciones ferroviarias de aluminio conforme a la norma EBS 15.03.17-3 con franjas azules para su rotulación visual.

2 Products

Part No. 419758 EK 110 L25M AL / 3 EBS 15.03.17-3

GTIN 4013364505940, Customs tariff No. (EU): 85446090, Gross weight: 15.75 kg, PU: 1.00 unidad(es)

Images

Additional information

Cable de puesta a tierra para aplicaciones ferroviarias AlMg(St) 110 mm2
Funda de PVC 110 RM 0,6/1kV AlMg(St)
Protección contra el robo mediante rotulación visual
Material del cable: AlMg(St)
Material del revestimiento: PVC
Color del cable: negro ● (con ● bandas longitudinales en azul)
Sección interior (flexible): 110 mm2
Longitud de conductor (rollo): 25 m
Propiedades del revestimiento: Estabilizada a rayos ultravioleta y resistente a la intemperie
N.º DB: 965121
N.º de dibujo DB: 3 EBS 15.03.17-3
Referencia normativa: Ril 997.0204/0205

Producto DEHN
Tipo: EK 110 L25M AL / 3 EBS 15.03.17-3
art. no.: 419758
o equivalente



Technical data

Material del cable AlMg (St)
Material del revestimiento PVC
Color del cable negro ● (con ● bandas longitudinales en azul)
Sección interior (flexible) 110 mm2
Longitud de conductor (rollo) 25 m
Propiedades del revestimiento Estabilizada a rayos ultravioleta y resistente a la intemperie
N.º DB 965121
N.º de dibujo DB 3 EBS 15.03.17-3
Referencia normativa Ril 997.0204/0205

Product 419758 was added to Notepad.

Go to Notepad

Product 419758 was added to the cart.

Go to Web-Shop

Part No. 419759 EK 110 L50M AL / 3 EBS 15.03.17-3

GTIN 4013364505995, Customs tariff No. (EU): 85446090, Gross weight: 31.50 kg, PU: 1.00 unidad(es)

Images

Additional information

Cable de puesta a tierra para aplicaciones ferroviarias AlMg(St) 110 mm2
Revestimiento de PVC 110 RM 0,6/1kV AlMg(St)
Protección contra el robo mediante rotulación visual
Material del cable: AlMg(St)
Material del revestimiento: PVC
Color del cable: negro ● (con ● bandas longitudinales en azul)
Sección interior (flexible): 110 mm2
Longitud de conductor (rollo): 50 m
Propiedades del revestimiento: Estabilizada a rayos ultravioleta y resistente a la intemperie
N.º DB: 965121
N.º de dibujo DB: 3 EBS 15.03.17-3
Referencia normativa: Ril 997.0204/0205

Producto DEHN
Tipo: EK 110 L50M AL / 3 EBS 15.03.17-3
art. no.: 419759
o equivalente



Technical data

Material del cable AlMg (St)
Material del revestimiento PVC
Color del cable negro ● (con ● bandas longitudinales en azul)
Sección interior (flexible) 110 mm2
Longitud de conductor (rollo) 50 m
Propiedades del revestimiento Estabilizada a rayos ultravioleta y resistente a la intemperie
N.º DB 965121
N.º de dibujo DB 3 EBS 15.03.17-3
Referencia normativa Ril 997.0204/0205

Product 419759 was added to Notepad.

Go to Notepad

Product 419759 was added to the cart.

Go to Web-Shop

Terminales de cable de campana

Terminales de cable de campana de aluminio según 3 EBS 15.03.22-1 en diseño M10 / M12 para cables de puesta a tierra para aplicaciones ferroviarias.

2 Products

Part No. 419765 GKS 110 12 AL / 3 EBS 15.03.22-1

GTIN 4013364506404, Customs tariff No. (EU): 85369010, Gross weight: 86.54 g, PU: 3.00 unidad(es)

Images

Additional information

Terminal de cable de campana de Al 110 mm² M12
Para cable de tierra con
revestimiento de PVC y
conductor de AlMg(St)
Material: Al
Diámetro exterior: 25 mm
Diámetro interior: 22 mm
Longitud: 119 mm
Material del cable: AlMgSt
Material del revestimiento: (N)A(St)YY-O
Sección de conductor: 110 mm2
Taladro de terminal de cable: 13 mm (M12)
Inserto de presión: Ver plano de EBS
Fuerza de presión según: 3 Ebgw 05.30
N.º DB: 1219081
N.º de dibujo DB: 3 EBS 15.03.22-1
Referencia normativa: Ril 997.0204/0205

Producto DEHN
Tipo: GKS 110 12 AL / 3 EBS 15.03.22-1
art. no.: 419765
o equivalente



Technical data

Material Al
Diámetro exterior 25 mm
Diámetro interior 22 mm
Longitud (l1) 119 mm
Material del cable AlMgSt
Material del revestimiento (N)A(St)YY-O
Sección de conductor 110 mm2
Taladro de terminal de cable 13 mm (M12)
Inserto de presión Ver plano de EBS
Fuerza de presión según 3 Ebgw 05.30
N.º DB 1219081
N.º de dibujo DB 3 EBS 15.03.22-1
Referencia normativa Ril 997.0204/0205

Product 419765 was added to Notepad.

Go to Notepad

Product 419765 was added to the cart.

Go to Web-Shop

Part No. 419766 GKS 110 16 AL / 3 EBS 15.03.22-1

GTIN 4013364506411, Customs tariff No. (EU): 85369010, Gross weight: 86.82 g, PU: 3.00 unidad(es)

Images

Additional information

Terminal de cable de campana de Al 110 mm² M16
Para cable de tierra con
revestimiento de PVC y
conductor de AlMg(St)
Material: Al
Diámetro exterior: 25 mm
Diámetro interior: 22 mm
Longitud: 119 mm
Material del cable: AlMgSt
Material del revestimiento: (N)A(St)YY-O
Sección de conductor: 110 mm2
Taladro de terminal de cable: 17 mm (M16)
Inserto de presión: Ver plano de EBS
Fuerza de presión según: 3 Ebgw 05.30
N.º DB: 1219082
N.º de dibujo DB: 3 EBS 15.03.22-1
Referencia normativa: Ril 997.0204/0205

Producto DEHN
Tipo: GKS 110 16 AL / 3 EBS 15.03.22-1
art. no.: 419766
o equivalente



Technical data

Material Al
Diámetro exterior 25 mm
Diámetro interior 22 mm
Longitud (l1) 119 mm
Material del cable AlMgSt
Material del revestimiento (N)A(St)YY-O
Sección de conductor 110 mm2
Taladro de terminal de cable 17 mm (M16)
Inserto de presión Ver plano de EBS
Fuerza de presión según 3 Ebgw 05.30
N.º DB 1219082
N.º de dibujo DB 3 EBS 15.03.22-1
Referencia normativa Ril 997.0204/0205

Product 419766 was added to Notepad.

Go to Notepad

Product 419766 was added to the cart.

Go to Web-Shop
back to top
