DEHNventil ZP

Parafoudre combiné type 1 + type 2 basé sur la technologie d'éclateurs à air RADAX-Flow
Satisfait pleinement aux exigences de la directive VDE-AR-N 4100 pour une utilisation en amont des compteurs

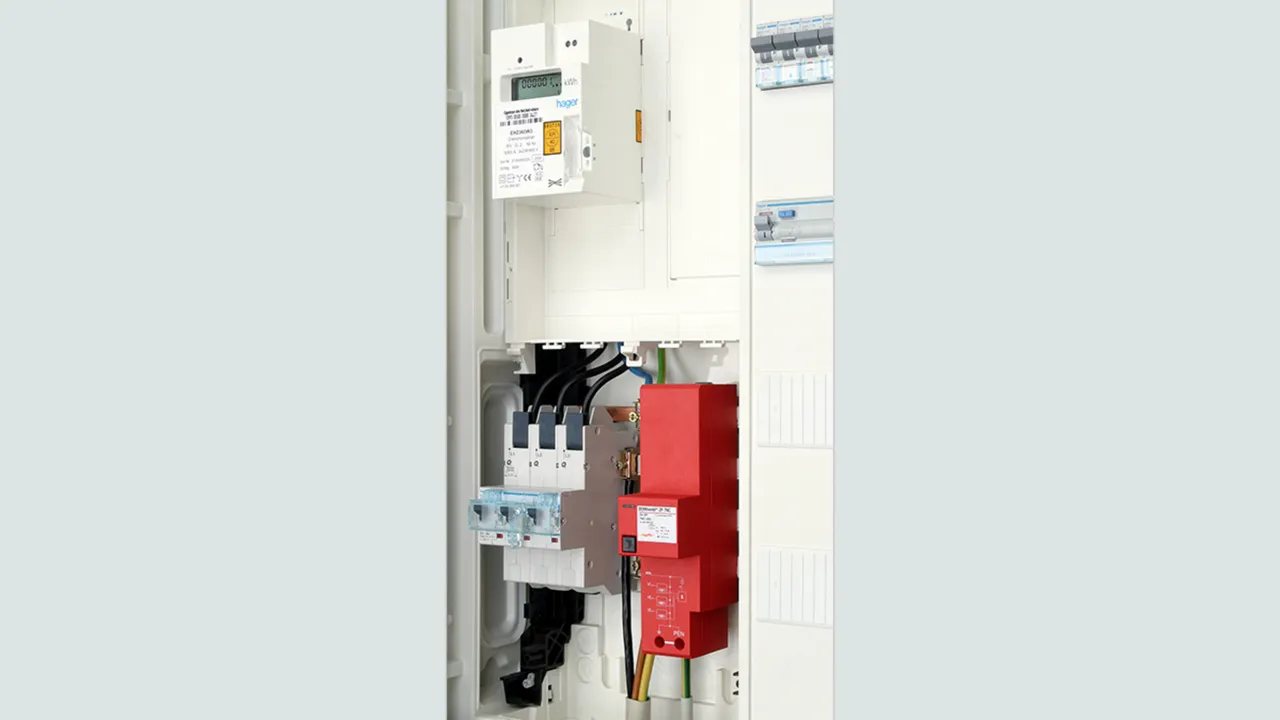

Montage simple et rapide par encliquetage sur rail collecteur de 40 mm
Contrôle de fonctionnement par bouton-poussoir avec voyant lumineux
Non déclenchement d'un fusible 63 A gG jusqu'à des courants de court-circuit de 50 kA_eff
Capacité d'écoulement jusqu'à 100 kA (10/350 µs)
Permet une protection des équipements terminaux
Continuité de service élevée

Details

Filter products

DEHNventil ZP TNC

Parafoudre combiné pour système TN-C pour l'installation dans un système de distribution principal pour des bâtiments avec protection extérieure contre la foudre et des paramètres de performance élevés (mode de connexion 3 + 0)

1 Product

Part No. 900390 DV ZP TNC 255

GTIN 4013364105751, Customs tariff No. (EU): 85363090, Gross weight: 957.00 g, PU: 1.00 pièce(s)

Predecessor

Images

Additional information

CAD files

produit : DEHN
Type: DV ZP TNC 255
Référence: 900390
ou équivalent

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

SPD selon NF EN 61643-11/ ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Tension max. de régime permanent AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
Courant de choc de décharge (10/350 µs) [L-PEN] (I_imp )	25 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Fusible amont max. (L) jusqu'à I_K = 25 kA_eff	315 A gG
Certifications	VDE

SPD selon NF EN 61643-11/ ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tension max. de régime permanent AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
Énergie spécifique [L1+L2+L3-PEN] (W/R)	1,40 MJ/ohm
Courant de choc de décharge (10/350 µs) [L-PEN] (I_imp )	25 kA
Énergie spécifique [L-PEN] (W/R)	156,25 kJ/ohm
Courant nominal de décharge (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	25/75 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Capacité d'extinction du courant de suite AC (I_fi )	25 kA_eff
Limitation du courant de suite/sélectivité	Non déclenchement d'un fusible 35 A gG jusqu'à 25 kA_eff (présumé)
Temps de réponse (t_A )	≤ 100 ns
Fusible amont max. (L) jusqu'à I_K = 25 kA_eff	315 A gG
Fusible amont max. (L) avec I_K > 25 kA_eff	200 A gG
Surtension temporaire [L-PEN], caractéristique (U_T)	440 V / 120 min. – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Contrôle de fonctionnement	Interrupteur de commande de fonction avec voyant lumineux
Nombre de ports	1
Capacité de raccordement (PEN,9)	10-35 mm² brins souples/50 mm² multi-brins
Montage sur	Rail collecteur 40 mm
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 30 (avec couvercle)
Encombrement	3 modules, DIN 43880
Certifications	VDE

Product 900390 was added to Notepad.

Go to Notepad

Product 900390 was added to the cart.

Go to Web-Shop

DEHNventil ZP TT

Parafoudre combiné pour systèmes TT et TN-S pour l'installation dans un système de distribution principal pour des bâtiments avec protection extérieure contre la foudre et des paramètres de performance élevés (mode de connexion 3 + 1).

1 Product

Part No. 900391 DV ZP TT 255

GTIN 4013364105768, Customs tariff No. (EU): 85363090, Gross weight: 1.08 kg, PU: 1.00 pièce(s)

Predecessor

Images

Additional information

CAD files

produit : DEHN
Type: DV ZP TT 255
Référence: 900391
ou équivalent

Certificates

Wave breaker function

Technical data

SPD selon NF EN 61643-11/ ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Tension max. de régime permanent AC (U_C )	255 V (50 / 60 Hz)
Courant de foudre (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Courant de foudre (10/350 µs) [L-N] (I_imp )	25 kA
Courant de foudre (10/350 µs) [N-PE] (I_imp )	100 kA
Niveau de protection en tension [L-N] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Fusible amont max. (L) jusqu'à I_K = 25 kA_eff	315 A gG
Certifications	VDE

SPD selon NF EN 61643-11/ ... CEI 61643-11	Type 1 + Type 2 / Classe I + Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tension max. de régime permanent AC (U_C )	255 V (50 / 60 Hz)
Courant de foudre (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Énergie spécifique [L1+L2+L3+N-PE] (W/R)	2,50 MJ/ohm
Courant de foudre (10/350 µs) [L-N] (I_imp )	25 kA
Énergie spécifique [L-N] (W/R)	156,25 kJ/ohm
Courant de foudre (10/350 µs) [N-PE] (I_imp )	100 kA
Énergie spécifique [N-PE] (W/R)	2,50 MJ/ohm
Courant nominal de décharge (8/20 µs) [L-N]/[N-PE] (I_n )	25/100 kA
Niveau de protection en tension [L-N] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Capacité d'extinction du courant de suite [L-N] AC (I_fi )	25 kA_eff
Capacité d'extinction du courant de suite [N-PE] AC (I_fi )	100 A_eff
Limitation du courant de suite/sélectivité	Non déclenchement d'un fusible 35 A gG jusqu'à 25 kA_eff (présumé)
Temps de réponse (t_A )	≤ 100 ns
Fusible amont max. (L) jusqu'à I_K = 25 kA_eff	315 A gG
Fusible amont max. (L) avec I_K > 25 kA_eff	200 A gG
Surtension temporaire [L-N], caractéristique (U_T)	440 V / 120 min. – résistance
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V / 200 ms – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Contrôle de fonctionnement	Interrupteur de commande de fonction avec voyant lumineux
Nombre de ports	1
Capacité de raccordement (PE,9)	10-35 mm² brins souples/50 mm² multi-brins
Montage sur	Rail collecteur 40 mm
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 30 (avec couvercle)
Encombrement	3 modules, DIN 43880
Certifications	VDE
Caractéristiques techniques supplémentaires :	---------------------------------
Niveau de protection [L-PE] (U_P )	2,2 kV
