PV-Box type 1

Parafoudre combiné précâblé de type 1 + type 2 pour les circuits générateurs photovoltaïques
Dispositif combiné de coupure et de mise en court-circuit avec coupure électrique sécurisée
Montage en Y éprouvé et peu sensible aux défaillances empêchant la détérioration du parafoudre en cas de défaut d'isolation dans le circuit du générateur
Testé selon NF EN 50539-11
Utilisation dans des systèmes PV selon CEI 60364-7-712
Indication optique de fonctionnement/défaut grâce à un voyant vert/rouge

PVB 1 1200

2 Products

Part No. 041161

GTIN , Customs tariff No. (EU): , Gross weight: , PU:

Images

Open PDF

Additional information

Technical data

Daten Ableiter
SPD selon NF EN 50539-11	Type 1 + Type 2
Tension PV max. [DC+ -> DC-] (U_CPV )	≤ 1200 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant de décharge total (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Courant de foudre (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Niveau de protection [(DC+ -> DC-) -> PE] (U_P )	≤ 3,8 kV
Certifications	KEMA
Daten Gehäuse
Indice de protection	IP65
Entrée pour câbles	2x MC4 raccordement à enficher DC/+, 2x MC4 raccordement à enficher DC/-, 1x raccordement à visser M16 x 1,5
Espace disponible pour installation	4 module(s), DIN 43880
Dimensions (l x h x p)	125 x 200 x 110 mm

Daten Ableiter
SPD selon NF EN 50539-11	Type 1 + Type 2
Tension PV max. [DC+ -> DC-] (U_CPV )	≤ 1200 V
Tension PV max. [DC+/DC- -> PE] (U_CPV )	≤ 1200 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant de décharge total (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Courant de décharge total (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Courant de foudre (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Niveau de protection [(DC+ -> DC-) -> PE] (U_P )	≤ 3,8 kV
Niveau de protection [DC+ -> DC-] (U_P )	≤ 3,8 kV
Temps de réponse (t_A )	≤ 25 ns
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm² rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm² brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau - boîtier	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Encombrement	4 modules, DIN 43880
Certifications	KEMA
Daten Gehäuse
Indice de protection	IP65
Type de couvercle	translucide
Couleur du coffret	gris
Entrée pour câbles	2x MC4 raccordement à enficher DC/+, 2x MC4 raccordement à enficher DC/-, 1x raccordement à visser M16 x 1,5
Espace disponible pour installation	4 module(s), DIN 43880
Matériau	thermoplastique
Dimensions (l x h x p)	125 x 200 x 110 mm

Product 041161 was added to Notepad.

Go to Notepad

Product 041161 was added to the cart.

Go to Web-Shop

Part No. 041166

GTIN , Customs tariff No. (EU): , Gross weight: , PU:

Images

Open PDF

Additional information

Technical data

Daten Ableiter
SPD selon NF EN 50539-11	type 1 + type 2
Tension PV max. [DC+ -> DC-] (U_CPV )	≤ 1200 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant de décharge total (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Courant de foudre (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Niveau de protection [(DC+ -> DC-) -> PE] (U_P )	≤ 3,8 kV
Certifications	KEMA
Daten Gehäuse
Indice de protection	IP65
Entrée pour câbles	2x MC4 raccordement à enficher DC/+, 2x MC4 raccordement à enficher DC/-, 1x raccordement à visser M16 x 1,5
Espace disponible pour installation	4 module(s), DIN 43880
Dimensions (l x h x p)	125 x 200 x 110 mm

Daten Ableiter
SPD selon NF EN 50539-11	type 1 + type 2
Tension PV max. [DC+ -> DC-] (U_CPV )	≤ 1200 V
Tension PV max. [DC+/DC- -> PE] (U_CPV )	≤ 1200 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant de décharge total (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Courant de décharge total (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Courant de foudre (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Niveau de protection [(DC+ -> DC-) -> PE] (U_P )	≤ 3,8 kV
Niveau de protection [DC+ -> DC-] (U_P )	≤ 3,8 kV
Temps de réponse (t_A )	≤ 25 ns
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert / rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²rigide/brins souples
Section de raccordement (max.)	35 mm²multi-brins / 25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau - boîtier	thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Encombrement	4 modules, DIN 43880
Certifications	KEMA
Contacts de télésignalisation/Type de contact	inverseur
Capacité de commutation AC	250 V / 0,5 A
Capacité de commutation DC	250 V / 0,1 A ; 125 V / 0,2 A ; 75 V / 0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm²rigide/brins souples
Daten Gehäuse
Indice de protection	IP65
Type de couvercle	translucide
Couleur du coffret	gris
Entrée pour câbles	2x MC4 raccordement à enficher DC/+, 2x MC4 raccordement à enficher DC/-, 1x raccordement à visser M16 x 1,5
Espace disponible pour installation	4 module(s), DIN 43880
Matériau	thermoplastique
Dimensions (l x h x p)	125 x 200 x 110 mm

Product 041166 was added to Notepad.

Go to Notepad

Product 041166 was added to the cart.

Go to Web-Shop

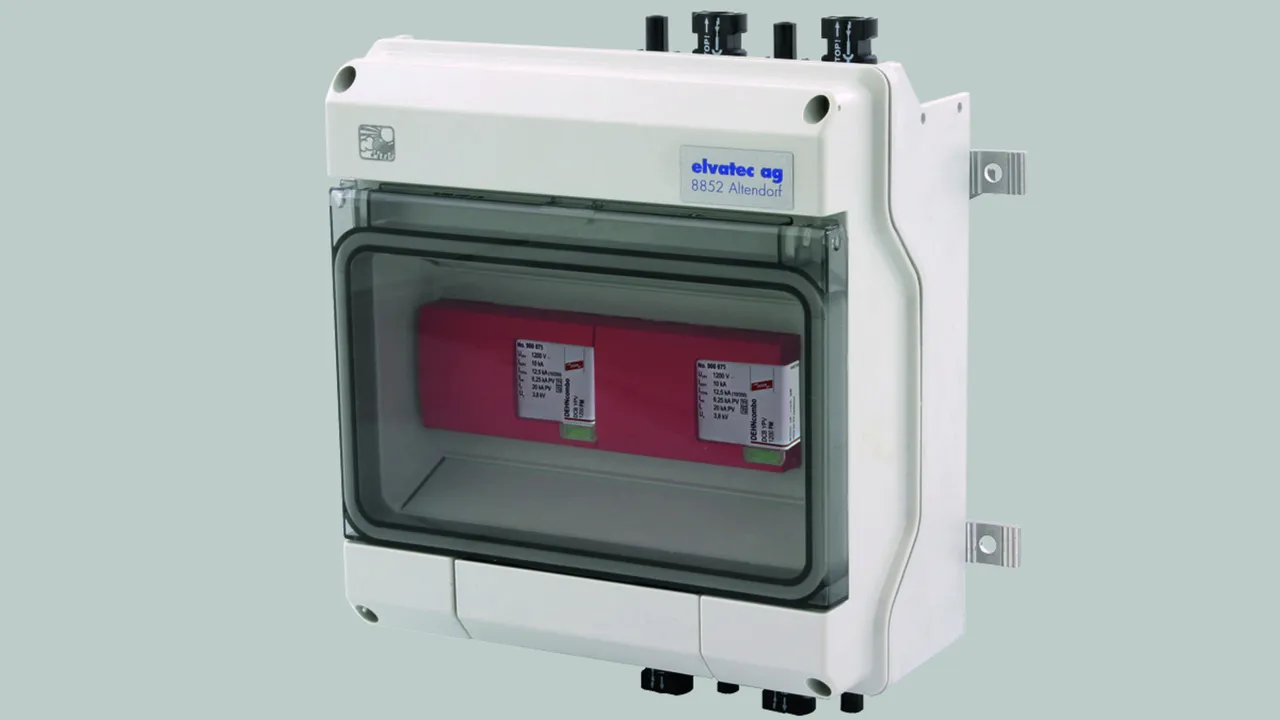

PVB 2 1200

2 Products

Part No. 041261

GTIN , Customs tariff No. (EU): , Gross weight: , PU:

Images

Open PDF

Additional information

Technical data

Daten Ableiter
SPD selon NF EN 50539-11	Type 1 + Type 2
Tension PV max. [DC+ -> DC-] (U_CPV )	≤ 1200 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant de décharge total (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Courant de foudre (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Niveau de protection [(DC+ -> DC-) -> PE] (U_P )	≤ 3,8 kV
Certifications	KEMA
Daten Gehäuse
Indice de protection	IP65
Entrée pour câbles	4x MC4 raccordement à enficher DC/+, 4x MC4 raccordement à enficher DC/-, 1x raccordement à visser M16 x 1,5
Espace disponible pour installation	8 module(s), DIN 43880
Dimensions (l x h x p)	200 x 210 x 110 mm

Daten Ableiter
SPD selon NF EN 50539-11	Type 1 + Type 2
Tension PV max. [DC+ -> DC-] (U_CPV )	≤ 1200 V
Tension PV max. [DC+/DC- -> PE] (U_CPV )	≤ 1200 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant de décharge total (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Courant de décharge total (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Courant de foudre (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Niveau de protection [(DC+ -> DC-) -> PE] (U_P )	≤ 3,8 kV
Niveau de protection [DC+ -> DC-] (U_P )	≤ 3,8 kV
Temps de réponse (t_A )	≤ 25 ns
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm² rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm² brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau - boîtier	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Encombrement	4 modules, DIN 43880
Certifications	KEMA
Daten Gehäuse
Indice de protection	IP65
Type de couvercle	translucide
Couleur du coffret	gris
Entrée pour câbles	4x MC4 raccordement à enficher DC/+, 4x MC4 raccordement à enficher DC/-, 1x raccordement à visser M16 x 1,5
Espace disponible pour installation	8 module(s), DIN 43880
Matériau	thermoplastique
Dimensions (l x h x p)	200 x 210 x 110 mm

Product 041261 was added to Notepad.

Go to Notepad

Product 041261 was added to the cart.

Go to Web-Shop

Part No. 041266

GTIN , Customs tariff No. (EU): , Gross weight: , PU:

Images

Open PDF

Additional information

Technical data

Daten Ableiter
SPD selon NF EN 50539-11	Type 1 + Type 2
Tension PV max. [DC+ -> DC-] (U_CPV )	≤ 1200 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant de décharge total (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Courant de foudre (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Niveau de protection [(DC+ -> DC-) -> PE] (U_P )	≤ 3,8 kV
Certifications	KEMA
Daten Gehäuse
Indice de protection	IP65
Entrée pour câbles	4x MC4 raccordement à enficher DC/+, 4x MC4 raccordement à enficher DC/-, 1x raccordement à visser M16 x 1,5
Espace disponible pour installation	8 module(s), DIN 43880
Dimensions (l x h x p)	200 x 210 x 110 mm

Daten Ableiter
SPD selon NF EN 50539-11	Type 1 + Type 2
Tension PV max. [DC+ -> DC-] (U_CPV )	≤ 1200 V
Tension PV max. [DC+/DC- -> PE] (U_CPV )	≤ 1200 V
Tenue aux courts-circuits (I_SCPV )	10 kA
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant de décharge total (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Courant de décharge total (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Courant de foudre (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Niveau de protection [(DC+ -> DC-) -> PE] (U_P )	≤ 3,8 kV
Niveau de protection [DC+ -> DC-] (U_P )	≤ 3,8 kV
Temps de réponse (t_A )	≤ 25 ns
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm² rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm² brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau - boîtier	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Encombrement	4 modules, DIN 43880
Certifications	KEMA
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples
Daten Gehäuse
Indice de protection	IP65
Type de couvercle	translucide
Couleur du coffret	gris
Entrée pour câbles	4x MC4 raccordement à enficher DC/+, 4x MC4 raccordement à enficher DC/-, 1x raccordement à visser M16 x 1,5
Espace disponible pour installation	8 module(s), DIN 43880
Matériau	thermoplastique
Dimensions (l x h x p)	200 x 210 x 110 mm

Product 041266 was added to Notepad.

Go to Notepad

Product 041266 was added to the cart.

Go to Web-Shop
