Part No. 952180 DG M TT 5 CI 275 NL FM

GTIN 4013364324718, Customs tariff No. (EU): 85363030, Gross weight: 479.00 g, PU: 1.00 pièce(s)

Images

Additional information

produit : DEHN
Type: DG M TT 5 CI 275 NL FM
Référence: 952180
ou équivalent

Certificates

Circuit Interruption

The backup fuse is already integrated here. This means: reduced space requirement, lower installation costs, faster wiring, and shorter connecting cables. This concept can be found in the product ranges DEHNvenCI, DEHNbloc Maxi S, DEHNguard ... CI and V(A) NH...

Technical data

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent max AC [L-N] (U_C )	275 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) [L-N] (I_n )	5 kA
Courant max. de décharge (8/20 µs) [L-NE] (I_max )	15 kA
Niveau de protection en tension [L-N]/[N-PE] (U_P )	≤ 1,5 kV
Protection max. contre les surintensités	pas nécessaire
Contacts de télésignalisation/Type de contact	Inverseur

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50/60 Hz)
Tension max. de régime permanent max AC [L-N] (U_C )	275 V (50/60 Hz)
Tension max. de régime permanent AC [N-PE] (U_C )	255 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) [L-N] (I_n )	5 kA
Courant nominal de décharge (8/20 µs) [N-PE] (I_n )	20 kA
Courant max. de décharge (8/20 µs) [L-NE] (I_max )	15 kA
Courant max. de décharge (8/20 µs) [N-PE] (I_max )	40 kA
Niveau de protection en tension [L-N]/[N-PE] (U_P )	≤ 1,5 kV
Capacité d'extinction du courant de suite [N-PE] (I_fi )	100 A_eff
Temps de réponse [L-N] (t_A )	≤ 25 ns
Temps de réponse [N-PE] (t_A )	≤ 100 ns
Protection max. contre les surintensités	pas nécessaire
Résistance au court-circuit (I_SCCR )	6 kA_eff
Surtension temporaire [L-N], caractéristique (U_T)	335 V/5 s – résistance
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – défaillance sécurisée
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V/200 ms – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement min.	1,5 mm²rigide/brins souples
Section de raccordement max.	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	4 modules, DIN 43880
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples
Caractéristiques techniques supplémentaires :	---------------------------------
Niveau de protection [L-PE] (U_P )	≤ 1,5 kV

Product 952180 was added to Notepad.

Go to Notepad

Product 952180 was added to the cart.

Go to Web-Shop

Part No. 952170 DG M TT2P CI275NL

GTIN 4013364255357, Customs tariff No. (EU): 85363030, Gross weight: 269.50 g, PU: 1.00 pièce(s)

Images

Additional information

CAD files

produit : DEHN
Type: DG M TT2P CI275NL
Référence: 952170
ou équivalent

Certificates

Circuit Interruption

The backup fuse is already integrated here. This means: reduced space requirement, lower installation costs, faster wiring, and shorter connecting cables. This concept can be found in the product ranges DEHNvenCI, DEHNbloc Maxi S, DEHNguard ... CI and V(A) NH...

Technical data

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2 / Classe II
Tension max. de régime permanent max AC [L-N] (U_C )	275 (50 / 60 Hz)
Courant nominal de décharge (8/20 µs) [L-N] (I_n )	12,5 kA
Courant max. de décharge (8/20 µs) [L-NE] (I_max )	25 kA
Niveau de protection en tension [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protection max. contre les surintensités	pas nécessaire

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2 / Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230 (50 / 60 Hz)
Tension max. de régime permanent max AC [L-N] (U_C )	275 (50 / 60 Hz)
Tension max. de régime permanent AC [N-PE] (U_C )	255 (50 / 60 Hz)
Courant nominal de décharge (8/20 µs) [L-N] (I_n )	12,5 kA
Courant nominal de décharge (8/20 µs) [N-PE] (I_n )	20 kA
Courant max. de décharge (8/20 µs) [L-NE] (I_max )	25 kA
Courant max. de décharge (8/20 µs) [N-PE] (I_max )	40 kA
Niveau de protection en tension [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Niveau de protection en tension [L-N] / [N-PE] sous 5 kA (U_P )	≤ 1 / ≤ 1,5 kV
Capacité d'extinction du courant de suite [N-PE] (I_fi )	100 A_eff
Temps de réponse [L-N] (t_A )	≤ 25 ns
Temps de réponse [N-PE] (t_A )	≤ 100 ns
Protection max. contre les surintensités	pas nécessaire
Pouvoir de coupure assigné de la protection interne de secours	25 kA
Résistance au court-circuit (I_SCCR )	25 kA_eff
Surtension temporaire [L-N] (U_T )	335 V/5 s
Surtension temporaire [N-PE] (U_T )	1200 V/200 ms
Caractéristique de la surtension temporaire	Résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement min.	1,5 mm²rigide/brins souples
Section de raccordement max.	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	2 modules, DIN 43880
Courant de foudre (10/350 µs) [N-PE] (I_imp )	12 kA

Product 952170 was added to Notepad.

Go to Notepad

Product 952170 was added to the cart.

Go to Web-Shop

Part No. 952175 DG M TT2P CI275NL FM

GTIN 4013364255364, Customs tariff No. (EU): 85363030, Gross weight: 275.70 g, PU: 1.00 pièce(s)

Images

Additional information

CAD files

produit : DEHN
Type: DG M TT2P CI275NL FM
Référence: 952175
ou équivalent

Certificates

Circuit Interruption

The backup fuse is already integrated here. This means: reduced space requirement, lower installation costs, faster wiring, and shorter connecting cables. This concept can be found in the product ranges DEHNvenCI, DEHNbloc Maxi S, DEHNguard ... CI and V(A) NH...

Technical data

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2 / Classe II
Tension max. de régime permanent max AC [L-N] (U_C )	275 V (50 / 60 Hz)
Courant nominal de décharge (8/20 µs) [L-N] (I_n )	12,5 kA
Courant max. de décharge (8/20 µs) [L-NE] (I_max )	25 kA
Niveau de protection en tension [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protection max. contre les surintensités	pas nécessaire
Contacts de télésignalisation/Type de contact	Inverseur

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2 / Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230 V (50 / 60 Hz)
Tension max. de régime permanent max AC [L-N] (U_C )	275 V (50 / 60 Hz)
Tension max. de régime permanent AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Courant nominal de décharge (8/20 µs) [L-N] (I_n )	12,5 kA
Courant nominal de décharge (8/20 µs) [N-PE] (I_n )	20 kA
Courant max. de décharge (8/20 µs) [L-NE] (I_max )	25 kA
Courant max. de décharge (8/20 µs) [N-PE] (I_max )	40 kA
Niveau de protection en tension [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Niveau de protection en tension [L-N] / [N-PE] sous 5 kA (U_P )	≤ 1 / ≤ 1,5 kV
Capacité d'extinction du courant de suite [N-PE] (I_fi )	100 A_eff
Temps de réponse [L-N] (t_A )	≤ 25 ns
Temps de réponse [N-PE] (t_A )	≤ 100 ns
Protection max. contre les surintensités	pas nécessaire
Pouvoir de coupure assigné de la protection interne de secours	25 kA
Résistance au court-circuit (I_SCCR )	25 kA_eff
Surtension temporaire [L-N] (U_T )	335 V/5 s
Surtension temporaire [N-PE] (U_T )	1200 V/200 ms
Caractéristique de la surtension temporaire	Résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement min.	1,5 mm²rigide/brins souples
Section de raccordement max.	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	2 modules, DIN 43880
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples
Courant de foudre (10/350 µs) [N-PE] (I_imp )	12 kA

Product 952175 was added to Notepad.

Go to Notepad

Product 952175 was added to the cart.

Go to Web-Shop

Part No. 952179 DG M TT 2P 5 CI 275 NL FM

GTIN 4013364324701, Customs tariff No. (EU): 85363030, Gross weight: 259.20 g, PU: 1.00 pièce(s)

Images

Additional information

produit : DEHN
Type: DG M TT 2P 5 CI 275 NL FM
Référence: 952179
ou équivalent

Certificates

Circuit Interruption

The backup fuse is already integrated here. This means: reduced space requirement, lower installation costs, faster wiring, and shorter connecting cables. This concept can be found in the product ranges DEHNvenCI, DEHNbloc Maxi S, DEHNguard ... CI and V(A) NH...

Technical data

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2 / Classe II
Tension max. de régime permanent max AC [L-N] (U_C )	275 V (50 / 60 Hz)
Courant nominal de décharge (8/20 µs) [L-N] (I_n )	5 kA
Courant max. de décharge (8/20 µs) [L-NE] (I_max )	15 kA
Niveau de protection en tension [L-N]/[N-PE] (U_P )	≤ 1,5 kV
Protection max. contre les surintensités	pas nécessaire
Contacts de télésignalisation/Type de contact	Inverseur

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2 / Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230 V (50 / 60 Hz)
Tension max. de régime permanent max AC [L-N] (U_C )	275 V (50 / 60 Hz)
Tension max. de régime permanent AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Courant nominal de décharge (8/20 µs) [L-N] (I_n )	5 kA
Courant nominal de décharge (8/20 µs) [N-PE] (I_n )	20 kA
Courant max. de décharge (8/20 µs) [L-NE] (I_max )	15 kA
Courant max. de décharge (8/20 µs) [N-PE] (I_max )	40 kA
Niveau de protection en tension [L-N]/[N-PE] (U_P )	≤ 1,5 kV
Capacité d'extinction du courant de suite [N-PE] (I_fi )	100 A_eff
Temps de réponse [L-N] (t_A )	≤ 25 ns
Temps de réponse [N-PE] (t_A )	≤ 100 ns
Protection max. contre les surintensités	pas nécessaire
Résistance au court-circuit (I_SCCR )	6 kA_eff
Surtension temporaire [L-N], caractéristique (U_T)	335 V/5 s – résistance
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – défaillance sécurisée
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V/200 ms – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement min.	1,5 mm²rigide/brins souples
Section de raccordement max.	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	2 modules, DIN 43880
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples

Product 952179 was added to Notepad.

Go to Notepad

Product 952179 was added to the cart.

Go to Web-Shop

Results for products (0)

Results for content (0)

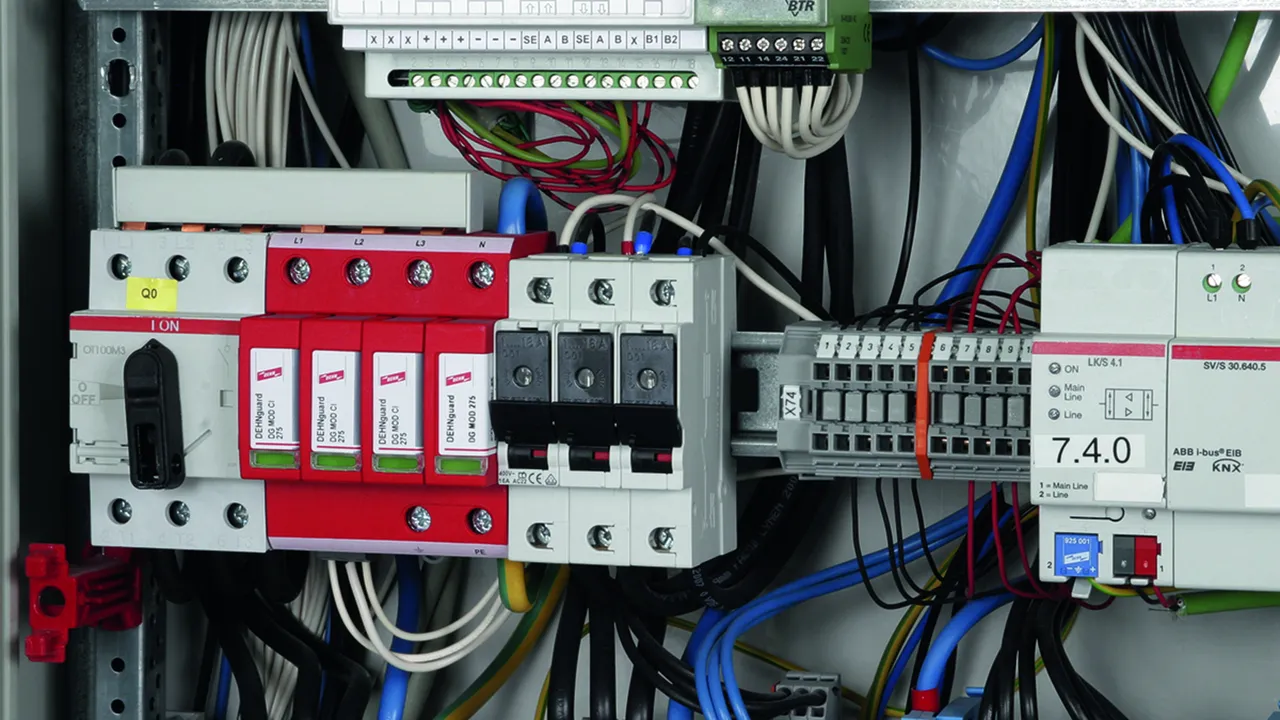

DEHNguard CI avec fusible intégré

Further information

DEHNguard M TT 5 CI 275 NL FM

Part No. 952180 DG M TT 5 CI 275 NL FM

Circuit Interruption

Product 952180 was added to Notepad.

Product 952180 was added to the cart.

DEHNguard M TT 2P CI 275 NL (FM)

Part No. 952170 DG M TT2P CI275NL

Circuit Interruption

Product 952170 was added to Notepad.

Product 952170 was added to the cart.

Part No. 952175 DG M TT2P CI275NL FM

Circuit Interruption

Product 952175 was added to Notepad.

Product 952175 was added to the cart.

DEHNguard M TT 2P 5 CI 275 NL FM

Part No. 952179 DG M TT 2P 5 CI 275 NL FM

Circuit Interruption

Product 952179 was added to Notepad.

Product 952179 was added to the cart.

DEHNguard CI avec fusible intégré

Further information

DEHNguard M TT 5 CI 275 NL FM

Part No. 952180 DG M TT 5 CI 275 NL FM

Circuit Interruption

Product 952180 was added to Notepad.

Product 952180 was added to the cart.

DEHNguard M TT 2P CI 275 NL (FM)

Part No. 952170 DG M TT2P CI275NL

You are not authorized to download 952200.stp

You are not authorized to download 952200.igs

You are not authorized to download 952200.jt

You are not authorized to download 952200.dwg

You are not authorized to download 952170m_E.dxf

Circuit Interruption

Product 952170 was added to Notepad.

Product 952170 was added to the cart.

Part No. 952175 DG M TT2P CI275NL FM

You are not authorized to download 952205.stp

You are not authorized to download 952205.igs

You are not authorized to download 952205.jt

You are not authorized to download 952205.dwg

You are not authorized to download 952207m_E.dxf

Circuit Interruption

Product 952175 was added to Notepad.

Product 952175 was added to the cart.

DEHNguard M TT 2P 5 CI 275 NL FM

Part No. 952179 DG M TT 2P 5 CI 275 NL FM

Circuit Interruption

Product 952179 was added to Notepad.

Product 952179 was added to the cart.
