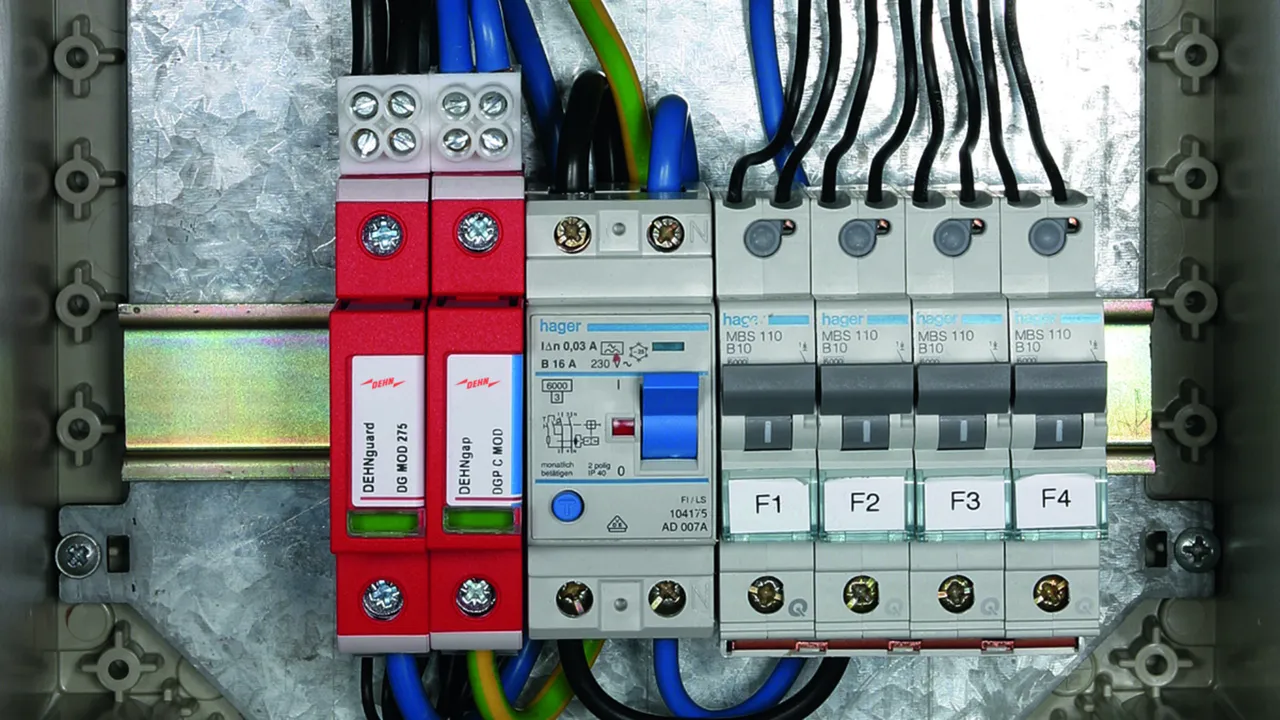

DEHNgap C S

Spécialement approprié pour l'utilisation dans le système TT en mode de connexion 3 + 1 et 1 + 1 selon CEI 60364-5-53 entre le conducteur neutre N et le conducteur de protection PE
Capacité d'écoulement élevée
Composé d'une embase et d'un module de protection intégrant un éclateur à gaz
Coordonné énergétiquement avec la gamme de produits Red/Line
Indication optique de fonctionnement/de défaut grâce à un voyant mécanique vert/rouge
Avec contact de télésignalisation pour un dispositif de surveillance
Remplacement simple et sans outillage des modules de protection grâce au système de verrouillage avec touche de déverrouillage
Testé contre les vibrations et les chocs selon EN 60068-2

DEHNgap C S (FM)

Parafoudre N-PE ; version FM avec contact sec de télésignalisation.

2 Products

Part No. 952030 DGP C S

GTIN 4013364108530, Customs tariff No. (EU): 85363030, Gross weight: 121.00 g, PU: 1.00 pièce(s)

Predecessor

Images

Additional information

CAD files

produit : DEHN
Type: DGP C S
Référence: 952030
ou équivalent

Certificates

Technical data

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Certifications	KEMA, VDE, UL


SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3,
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Capacité d'extinction du courant de suite (I_fi )	100 A_eff
Courant de foudre (10/350 µs) (I_imp )	12 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Temps de réponse (t_A )	≤ 100 ns
Caractéristique de la surtension temporaire (U_T)	1200 V/200 ms – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	1 module, DIN 43880
Certifications	KEMA, VDE, UL
Utilisation de parafoudre à 16,7 Hz – Systèmes d’alimentation des lignes électriques ferroviaires
– Tension d’essai AC (U_C )	255 V
– Fréquence nominale AC (f_N )	16,7 Hz

Product 952030 was added to Notepad.

Go to Notepad

Product 952030 was added to the cart.

Go to Web-Shop

Part No. 952035 DGP C S FM

GTIN 4013364108547, Customs tariff No. (EU): 85363030, Gross weight: 125.00 g, PU: 1.00 pièce(s)

Predecessor

Images

Additional information

CAD files

produit : DEHN
Type: DGP C S FM
Référence: 952035
ou équivalent

Certificates

Technical data

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Certifications	KEMA, VDE, UL
Contacts de télésignalisation/Type de contact	Inverseur


SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension max. de régime permanent AC (U_C )	255 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Capacité d'extinction du courant de suite (I_fi )	100 A_eff
Courant de foudre (10/350 µs) (I_imp )	12 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Temps de réponse (t_A )	≤ 100 ns
Caractéristique de la surtension temporaire (U_T)	1200 V/200 ms – résistance
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	1 module, DIN 43880
Certifications	KEMA, VDE, UL
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples
Utilisation de parafoudre à 16,7 Hz – Systèmes d’alimentation des lignes électriques ferroviaires
– Tension d’essai AC (U_C )	255 V
– Fréquence nominale AC (f_N )	16,7 Hz
