Peignes de répartition/Systèmes de pontage des modules

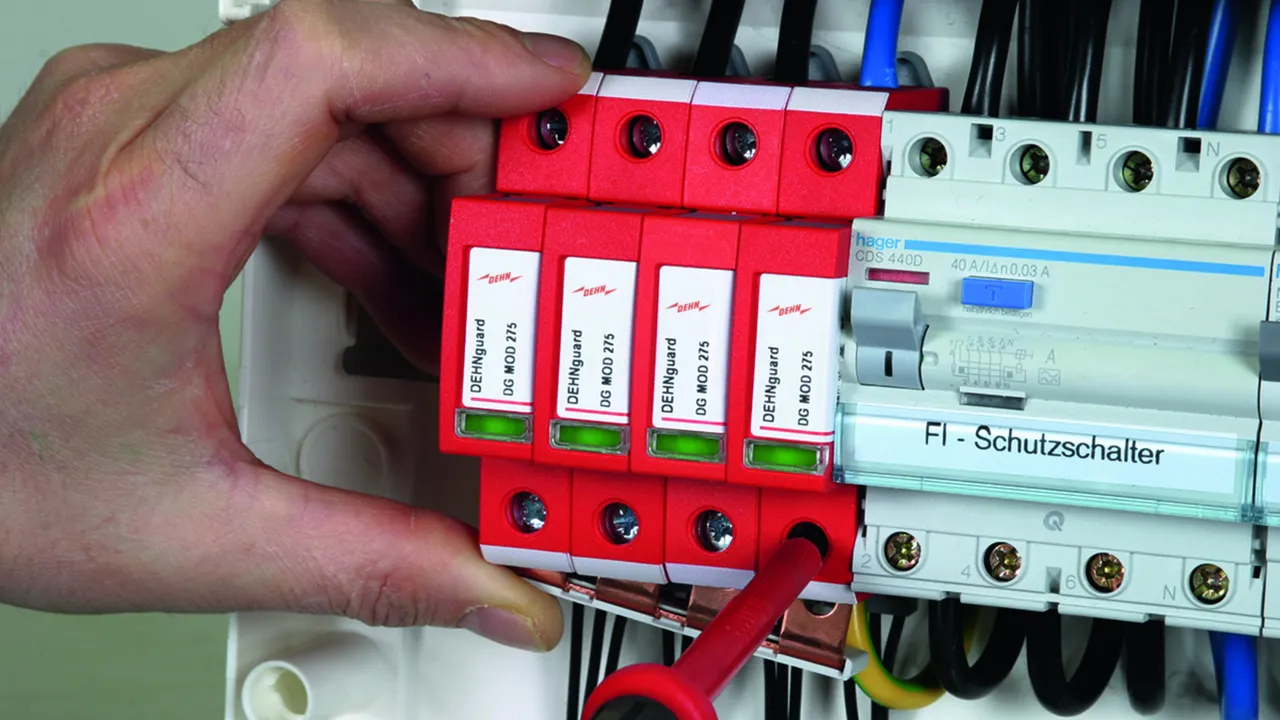

Permet un raccordement compact entre parafoudres et avec d'autres appareils montés en série

Details

lorem ipsum

MVS uniphasé, 2 pôles

Pour le raccordement côté terre, par exemple de 2 parafoudres DEHNguard S.

1 Product

Part No. 900617 MVS 1 2

GTIN 4013364086593, Customs tariff No. (EU): 85369001, Gross weight: 9.00 g, PU: 1.00 pièce(s)

Images

Additional information



produit : DEHN
Type: MVS 1 2
Référence: 900617
ou équivalent

Certificates



Technical data

Type uniphasé
Pôles 2
Longueur totale max. 2 modules
Section nominale 16 mm2

Product 900617 was added to Notepad.

Go to Notepad

Product 900617 was added to the cart.

Go to Web-Shop

MVS uniphasé, 3 pôles

Pour le raccordement côté terre, par exemple de 3 parafoudres DEHNguard S.

1 Product

Part No. 900615 MVS 1 3

GTIN 4013364086562, Customs tariff No. (EU): 85369001, Gross weight: 14.00 g, PU: 1.00 pièce(s)

Images

Additional information



produit : DEHN
Type: MVS 1 3
Référence: 900615
ou équivalent

Certificates



Technical data

Type uniphasé
Pôles 3
Longueur totale max. 3 modules
Section nominale 16 mm2

Product 900615 was added to Notepad.

Go to Notepad

Product 900615 was added to the cart.

Go to Web-Shop

MVS uniphasé, 4 pôles

Pour le raccordement côté terre, par exemple de 4 parafoudres DEHNguard S.

1 Product

Part No. 900610 MVS 1 4

GTIN 4013364048553, Customs tariff No. (EU): 85369001, Gross weight: 18.70 g, PU: 1.00 pièce(s)

Images

Additional information



produit : DEHN
Type: MVS 1 4
Référence: 900610
ou équivalent

Certificates



Technical data

Type uniphasé
Pôles 4
Longueur totale max. 4 modules
Section nominale 16 mm2

Product 900610 was added to Notepad.

Go to Notepad

Product 900610 was added to the cart.

Go to Web-Shop

MVS uniphasé, 6 pôles

Pour le raccordement côté terre, par exemple de 3 parafoudres type 1 d'une largeur de 2 modules.

1 Product

Part No. 900815 MVS 1 6

GTIN 4013364087996, Customs tariff No. (EU): 85369001, Gross weight: 28.80 g, PU: 1.00 pièce(s)

Images

Additional information



produit : DEHN
Type: MVS 1 6
Référence: 900815
ou équivalent

Certificates



Technical data

Type uniphasé
Pôles 6
Longueur totale max. 6 modules
Section nominale 16 mm2

Product 900815 was added to Notepad.

Go to Notepad

Product 900815 was added to the cart.

Go to Web-Shop

MVS uniphasé, 7 pôles

Pour le raccordement côté terre, par exemple de 3 parafoudres DEHNbloc Maxi et 1 parafoudre DEHNgap Maxi en mode de connexion 3 + 1.

1 Product

Part No. 900848 MVS 1 7

GTIN 4013364107816, Customs tariff No. (EU): 85369001, Gross weight: 33.50 g, PU: 1.00 pièce(s)

Images

Additional information



produit : DEHN
Type: MVS 1 7
Référence: 900848
ou équivalent

Certificates



Technical data

Type uniphasé
Pôles 7
Longueur totale max. 7 modules
Section nominale 16 mm2

Product 900848 was added to Notepad.

Go to Notepad

Product 900848 was added to the cart.

Go to Web-Shop

MVS uniphasé, 8 pôles

Pour le raccordement côté terre, par exemple de 4 parafoudres DEHNbloc Maxi.

1 Product

Part No. 900611 MVS 1 8

GTIN 4013364048560, Customs tariff No. (EU): 85369001, Gross weight: 38.10 g, PU: 1.00 pièce(s)

Images

Additional information



produit : DEHN
Type: MVS 1 8
Référence: 900611
ou équivalent

Certificates



Technical data

Type uniphasé
Pôles 8
Longueur totale max. 8 modules
Section nominale 16 mm2

Product 900611 was added to Notepad.

Go to Notepad

Product 900611 was added to the cart.

Go to Web-Shop

MVS uniphasé, 57 pôles

Pour le pontage côté terre des parafoudres ou leur combinaison.

1 Product

Part No. 900612 MVS 1 57

GTIN 4013364069428, Customs tariff No. (EU): 85369001, Gross weight: 288.10 g, PU: 1.00 pièce(s)

Images

Additional information



produit : DEHN
Type: MVS 1 57
Référence: 900612
ou équivalent



Technical data

Type uniphasé
Pôles 57
Longueur totale max. 57 modules
Section nominale 16 mm2

Product 900612 was added to Notepad.

Go to Notepad

Product 900612 was added to the cart.

Go to Web-Shop

MVS triphasé, 6 pôles, 6 modules

Pour le raccordement du conducteur de phase de parafoudres.

1 Product

Part No. 900595 MVS 3 6 6

GTIN 4013364078208, Customs tariff No. (EU): 85369001, Gross weight: 57.50 g, PU: 1.00 pièce(s)

Images

Additional information



produit : DEHN
Type: MVS 3 6 6
Référence: 900595
ou équivalent



Technical data

Type triphasé
Pôles 6
Longueur totale max. 6 modules
Section nominale 16 mm2

Product 900595 was added to Notepad.

Go to Notepad

Product 900595 was added to the cart.

Go to Web-Shop

MVS triphasé, 6 pôles, 9 modules

Pour la connexion de 3 phases côté parafoudre avec un porte-fusible (1,5 TE Pitch).

1 Product

Part No. 900839 MVS 3 6 9

GTIN 4013364153059, Customs tariff No. (EU): 85369001, Gross weight: 13.99 g, PU: 1.00 pièce(s)

Images

Additional information



produit : DEHN
Type: MVS 3 6 9
Référence: 900839
ou équivalent

Certificates



Technical data

Type triphasé
Pôles 6
Longueur totale max. 9 modules
Section nominale 16 mm2

Product 900839 was added to Notepad.

Go to Notepad

Product 900839 was added to the cart.

Go to Web-Shop

MVS tétraphasé, 8 pôles

Pour le raccordement du conducteur de phase des appareils montés en série au DEHNventil M TNS et TT.

2 Products

Part No. 900814 MVS 4 8 11

GTIN 4013364091115, Customs tariff No. (EU): 85369001, Gross weight: 113.50 g, PU: 1.00 pièce(s)

Images

Additional information



produit : DEHN
Type: MVS 4 8 11
Référence: 900814
ou équivalent



Technical data

Type tétraphasé
Pôles 8
Longueur totale max. 11 modules
Section nominale 16 mm2

Product 900814 was added to Notepad.

Go to Notepad

Product 900814 was added to the cart.

Go to Web-Shop

Part No. 900850 MVS 4 8 8

GTIN 4013364460379, Customs tariff No. (EU): 85369001, Gross weight: 65.70 g, PU: 5.00 pièce(s)

Images

Additional information

Peigne, quatre phases, huit pôles MVS 4 8 8
Jeu de barres en peigne, triphasé, 8 pôles, 10 mm²
pour le raccordement côté phase d'appareils sur rail
aux parafoudres
Longueur d'installation max.: 8 TE, DIN 43880

produit : DEHN
Type: MVS 4 8 8
Référence: 900850
ou équivalent

Certificates



Technical data

Type tétraphasé
Pôles 8
Longueur totale max. 8 modules
Section nominale 10 mm2

Product 900850 was added to Notepad.

Go to Notepad

Product 900850 was added to the cart.

Go to Web-Shop

MVS tétraphasé, 56 pôles

Pour le raccordement du conducteur de phase de parafoudres.

1 Product

Part No. 900614 MVS 4 56

GTIN 4013364072534, Customs tariff No. (EU): 85369001, Gross weight: 830.00 g, PU: 1.00 pièce(s)

Images

Additional information



produit : DEHN
Type: MVS 4 56
Référence: 900614
ou équivalent



Technical data

Type tétraphasé
Pôles 56
Longueur totale max. 56 modules
Section nominale 16 mm2

Product 900614 was added to Notepad.

Go to Notepad

Product 900614 was added to the cart.

Go to Web-Shop

MVS uniphasé, quadripolaire, 8 modules standard

Étrier de câblage modulaire pour les systèmes TT, isolé, uniphasé, quadripolaire avec borne de raccordement jusqu’à 50 mm².

1 Product

Part No. 900849 MVS 1 4 8 TT

GTIN 4013364473348, Customs tariff No. (EU): 85369001, Gross weight: 119.50 g, PU: 1.00 pièce(s)

Images

Additional information

Étrier de câblage modulaire quadripolaire MVS 1 4 8 TT
pour raccorder le potentiel N des
parafoudres dans un système YY
Adapté par ex. à 3x DEHNvenCI 255 (FM)
et 1x DEHNgap Maxi 1 255
Borne de raccordement jusqu’à 50 mm²
isolée, uniphasée, quadripolaire.
Dimensions : 166 x 38 x 22 mm

produit : DEHN
Type: MVS 1 4 8 TT
Référence: 900849
ou équivalent

Certificates



Technical data

Type uniphasé
Pôles 4
Dimensions 166 x 38,1 x 22 mm
Impact de foudre max. (10/350 µs) en référence à la norme DIN EN 61643-11 (Iimp ) 100 kA
Matériau du conducteur E-Cu-ETP
Matériau de l'isolant PC
Section de raccordement de la borne d'alimentation 10-50 mm² (rigide ou souple) / 6-35 mm² (souple avec cosse)
Couple de serrage 7 Nm
Isolation oui

Product 900849 was added to Notepad.

Go to Notepad

Product 900849 was added to the cart.

Go to Web-Shop

Etrier de mise à la terre – 1,5 modules, uniphasé, 2 pôles

Étrier de mise à la terre pour le raccordement, par exemple de 2 parafoudres d'une largeur de 1,5 modules, avec borne de raccordement.

1 Product

Part No. 900460 EB 1 2 1.5

GTIN 4013364244146, Customs tariff No. (EU): 85369095, Gross weight: 40.00 g, PU: 1.00 pièce(s)

Images

Additional information



produit : DEHN
Type: EB 1 2 1.5
Référence: 900460
ou équivalent



Technical data

Type uniphasé
Pôles 2
Dimensions 34 x 60 x 28 mm
Matériau Laiton galvanisé (cuivré et étamé)
Borne de raccordement jusqu'à 25 mm2

Product 900460 was added to Notepad.

Go to Notepad

Product 900460 was added to the cart.

Go to Web-Shop

Etrier de mise à la terre – 1,5 modules, uniphasé, 3 pôles

Étrier de mise à la terre pour le raccordement, par exemple de 3 parafoudres d'une largeur de 1,5 modules avec borne de raccordement.

1 Product

Part No. 900418 EB 1 3 1.5

GTIN 4013364159884, Customs tariff No. (EU): 85369095, Gross weight: 49.00 g, PU: 1.00 pièce(s)

Images

Additional information



produit : DEHN
Type: EB 1 3 1.5
Référence: 900418
ou équivalent



Technical data

Type uniphasé
Pôles 3
Dimensions 34 x 85 x 28 mm
Matériau Laiton galvanisé (cuivré et étamé)
Borne de raccordement jusqu'à 25 mm2

Product 900418 was added to Notepad.

Go to Notepad

Product 900418 was added to the cart.

Go to Web-Shop

Etrier de mise à la terre – 1,5 modules, uniphasé, 4 pôles

Étrier de mise à la terre pour le raccordement, par exemple de 4 parafoudres d'une largeur de 1,5 modules avec borne de raccordement.

1 Product

Part No. 900429 EB 1 4 1.5

GTIN 4013364159891, Customs tariff No. (EU): 85369095, Gross weight: 59.00 g, PU: 1.00 pièce(s)

Images

Additional information



produit : DEHN
Type: EB 1 4 1.5
Référence: 900429
ou équivalent



Technical data

Type uniphasé
Pôles 4
Dimensions 34 x 112 x 28 mm
Matériau Laiton galvanisé (cuivré et étamé)
Borne de raccordement jusqu'à 25 mm2

Product 900429 was added to Notepad.

Go to Notepad

Product 900429 was added to the cart.

Go to Web-Shop

Etrier de mise à la terre – 2 modules, uniphasé, 2 pôles

Etrier de mise à la terre pour le raccordement côté terre, de 2 parafoudre d'une largeur de 2 modules.

1 Product

Part No. 900419 EB 1 2 5

GTIN 4013364156821, Customs tariff No. (EU): 85369095, Gross weight: 39.00 g, PU: 1.00 pièce(s)

Images

Additional information



produit : DEHN
Type: EB 1 2 5
Référence: 900419
ou équivalent



Technical data

Type uniphasé
Pôles 2
Dimensions 34 x 77 x 28 mm
Matériau Laiton galvanisé (cuivré et étamé)
Borne de raccordement jusqu'à 25 mm2

Product 900419 was added to Notepad.

Go to Notepad

Product 900419 was added to the cart.

Go to Web-Shop

Etrier de mise à la terre – 2 modules, uniphasé, 3 pôles

Etrier de mise à la terre pour le raccordement côté terre, de 3 parafoudre d'une largeur de 2 modules.

1 Product

Part No. 900411 EB DG 1000 1 3

GTIN 4013364107205, Customs tariff No. (EU): 85369095, Gross weight: 54.10 g, PU: 1.00 pièce(s)

Images

Additional information



produit : DEHN
Type: EB DG 1000 1 3
Référence: 900411
ou équivalent



Technical data

Type uniphasé
Pôles 3
Dimensions 34 x 112 x 28 mm
Matériau Laiton galvanisé (cuivré et étamé)
Borne de raccordement jusqu'à 25 mm2

Product 900411 was added to Notepad.

Go to Notepad

Product 900411 was added to the cart.

Go to Web-Shop

Etrier de mise à la terre – 2 modules, uniphasé, 4 pôles

Etrier de mise à la terre pour le raccordement côté terre, de 4 parafoudres d'une largeur de 2 modules.

1 Product

Part No. 900417 EB 1 4 9

GTIN 4013364120419, Customs tariff No. (EU): 85369095, Gross weight: 66.40 g, PU: 1.00 pièce(s)

Images

Additional information



produit : DEHN
Type: EB 1 4 9
Référence: 900417
ou équivalent

Certificates



Technical data

Type uniphasé
Pôles 4
Dimensions 34 x 148 x 28 mm
Matériau Laiton galvanisé (cuivré et étamé)
Borne de raccordement jusqu'à 25 mm2

Product 900417 was added to Notepad.

Go to Notepad

Product 900417 was added to the cart.

Go to Web-Shop

Etrier de mise à la terre – 3 modules, uniphasé, 3 pôles

Étrier de mise à la terre pour le raccordement, par exemple de 3 parafoudres dans un boîtier de 3 modules avec borne de raccordement.

1 Product

Part No. 900461 EB 1 3 10

GTIN 4013364260559, Customs tariff No. (EU): 85369095, Gross weight: 68.00 g, PU: 1.00 pièce(s)

Images

Additional information



produit : DEHN
Type: EB 1 3 10
Référence: 900461
ou équivalent



Technical data

Type uniphasé
Pôles 3
Dimensions 34 x 158 x 28 mm
Matériau laiton cuivré et étamé galvaniquement
Borne de raccordement max. 25 mm2

Product 900461 was added to Notepad.

Go to Notepad

Product 900461 was added to the cart.

Go to Web-Shop

Etrier de mise à la terre – 3 modules, uniphasé, 4 pôles

Étrier de mise à la terre pour le raccordement, par exemple de 4 parafoudres dans un boîtier de 3 modules avec borne de raccordement.

1 Product

Part No. 900462 EB 1 4 13

GTIN 4013364260566, Customs tariff No. (EU): 85369095, Gross weight: 86.00 g, PU: 1.00 pièce(s)

Images

Additional information



produit : DEHN
Type: EB 1 4 13
Référence: 900462
ou équivalent



Technical data

Type uniphasé
Pôles 4
Dimensions 34 x 212 x 28 mm
Matériau laiton cuivré et étamé galvaniquement
Borne de raccordement max. 25 mm2

Product 900462 was added to Notepad.

Go to Notepad

Product 900462 was added to the cart.

Go to Web-Shop
back to top
