PHE4 NAF feszültségkémlelő

Széles névleges feszültségtartomány
Egyedülálló dugaszolható csatolórendszer
Integrált vizuális és akusztikus jelzés

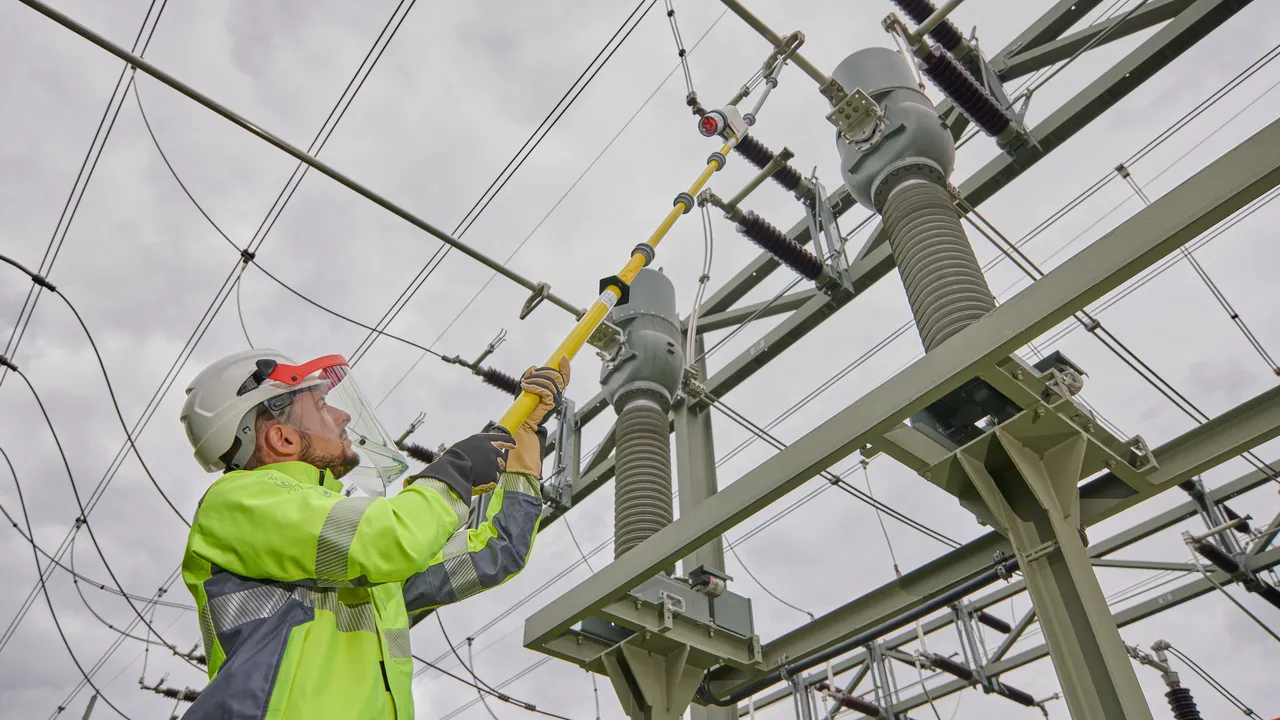

Csapadék esetén is felhasználható

Névleges feszültségtartomány 30 ... 132 kV / 50 Hz, M12 menet

"S" kategória kapcsolóberendezések és szabadvezetékek számára.

3 Products

Part No. 783270 PHE4 30 60 S

GTIN 4013364309852, Customs tariff No. (EU): 90303370, Gross weight: 3.39 kg, PU: 1.00 db.

Predecessor

Images

Open PDF

Additional information

Certificates

Technical data

Névleges feszültség (U_N )	30 ... 60 kV
Teljes hosszúság (l_G )	2560 mm
Bemerülési mélység (l_O )	910 mm
^*) összes áramkör vizsgálócsúcs nélkül.

Névleges feszültség (U_N )	30 ... 60 kV
Feszültség jellege	AC
Frekvencia	50 Hz
Kategória	S
Teljes hosszúság (l_G )	2560 mm
Bemerülési mélység (l_O )	910 mm
Fogantyú hossza (l_H )	780 mm
Szabvány	DIN VDE 0682-411 (EN/IEC 61243-1)
Hőmérséklettartomány	–25 °C ... +70 °C, klímaosztály N mint W
Kivitel	Összetartozó
Csapadék esetén használható	Igen
Felhasználási hely	Beltéri és kültéri berendezések
Alkalmazás	Kapcsolóberendezések és szabadvezetékek
Kivitel	egypólusú
Kijelzés	Akusztikus és vizuális
Hangnyomás-szint	> 67 db(A) (vizuális kijelzés és szaggatott hangjelzés)
Öntesztelő szerkezet ^*)	Igen
Elem	lítium AA 1,5 V
Tesztelektróda anyaga	Cu-ötvözet/gal Sn
Vizsgálócsúcs anyaga	Üvegszálerősített epoxigyanta cső
Kijelzőkészülék anyaga	Műanyag, teljes szigetelésű
Szigetelőrúd anyaga	Üvegszálerősített poliésztercső
Szigetelőrúd átmérő	30 mm
^*) összes áramkör vizsgálócsúcs nélkül.

Product 783270 was added to Notepad.

Go to Notepad

Product 783270 was added to the cart.

Go to Web-Shop

Part No. 783275 PHE4 60 110 S

GTIN 4013364309845, Customs tariff No. (EU): 90303370, Gross weight: 3.83 kg, PU: 1.00 db.

Images

Open PDF

Additional information

Certificates

Technical data

Névleges feszültség (U_N )	60 ... 110 kV
Teljes hosszúság (l_G )	3010 mm
Bemerülési mélység (l_O )	910 mm
^*) összes áramkör vizsgálócsúcs nélkül.

Névleges feszültség (U_N )	60 ... 110 kV
Feszültség jellege	AC
Frekvencia	50 Hz
Kategória	S
Teljes hosszúság (l_G )	3010 mm
Bemerülési mélység (l_O )	910 mm
Fogantyú hossza (l_H )	780 mm
Szabvány	DIN VDE 0682-411 (EN/IEC 61243-1)
Hőmérséklettartomány	–25 °C ... +70 °C, klímaosztály N mint W
Kivitel	Összetartozó
Csapadék esetén használható	Igen
Felhasználási hely	Beltéri és kültéri berendezések
Alkalmazás	Kapcsolóberendezések és szabadvezetékek
Kivitel	egypólusú
Kijelzés	Akusztikus és vizuális
Hangnyomás-szint	> 67 db(A) (vizuális kijelzés és szaggatott hangjelzés)
Öntesztelő szerkezet ^*)	Igen
Elem	lítium AA 1,5 V
Tesztelektróda anyaga	Cu-ötvözet/gal Sn
Vizsgálócsúcs anyaga	Üvegszálerősített epoxigyanta cső
Kijelzőkészülék anyaga	Műanyag, teljes szigetelésű
Szigetelőrúd anyaga	Üvegszálerősített poliésztercső
Szigetelőrúd átmérő	30 mm
^*) összes áramkör vizsgálócsúcs nélkül.

Product 783275 was added to Notepad.

Go to Notepad

Product 783275 was added to the cart.

Go to Web-Shop

Part No. 783280 PHE4 60 132 S

GTIN 4013364317284, Customs tariff No. (EU): 90303370, Gross weight: 4.23 kg, PU: 1.00 db.

Predecessor

Images

Open PDF

Additional information

Certificates

Technical data

Névleges feszültség (U_N )	60 ... 132 kV
Teljes hosszúság (l_G )	3420 mm
Bemerülési mélység (l_O )	910 mm
^*) összes áramkör vizsgálócsúcs nélkül.

Névleges feszültség (U_N )	60 ... 132 kV
Feszültség jellege	AC
Frekvencia	50 Hz
Kategória	S
Teljes hosszúság (l_G )	3420 mm
Bemerülési mélység (l_O )	910 mm
Fogantyú hossza (l_H )	780 mm
Szabvány	DIN VDE 0682-411 (EN/IEC 61243-1)
Hőmérséklettartomány	–25 °C ... +70 °C, klímaosztály N mint W
Kivitel	Összetartozó
Csapadék esetén használható	Igen
Felhasználási hely	Beltéri és kültéri berendezések
Alkalmazás	Kapcsolóberendezések és szabadvezetékek
Kivitel	egypólusú
Kijelzés	Akusztikus és vizuális
Hangnyomás-szint	> 67 db(A) (vizuális kijelzés és szaggatott hangjelzés)
Öntesztelő szerkezet ^*)	Igen
Elem	lítium AA 1,5 V
Tesztelektróda anyaga	Cu-ötvözet/gal Sn
Vizsgálócsúcs anyaga	Üvegszálerősített epoxigyanta cső
Kijelzőkészülék anyaga	Műanyag, teljes szigetelésű
Szigetelőrúd anyaga	Üvegszálerősített poliésztercső
Szigetelőrúd átmérő	30 mm
^*) összes áramkör vizsgálócsúcs nélkül.

Product 783280 was added to Notepad.

Go to Notepad

Product 783280 was added to the cart.

Go to Web-Shop

Névleges feszültségtartomány 110 ... 132 kV / 50 & 16,7 Hz, M12 menet

"S" kategória kapcsolóberendezések és szabadvezetékek számára.

1 Product

Part No. 783460 PHE4 110 132 S 16.7 50

GTIN 4013364309869, Customs tariff No. (EU): 90303370, Gross weight: 4.23 kg, PU: 1.00 db.

Images

Open PDF

Additional information

Technical data

Névleges feszültség (U_N )	110 ... 132 kV
Teljes hosszúság (l_G )	3420 mm
Bemerülési mélység (l_O )	910 mm
^*) összes áramkör vizsgálócsúcs nélkül.

Névleges feszültség (U_N )	110 ... 132 kV
Feszültség jellege	AC
Frekvencia	50 & 16,7 Hz
Kategória	S
Teljes hosszúság (l_G )	3420 mm
Bemerülési mélység (l_O )	910 mm
Fogantyú hossza (l_H )	780 mm
Szabvány	DIN VDE 0682-411 (EN/IEC 61243-1)
Hőmérséklettartomány	–25 °C ... +70 °C, klímaosztály N mint W
Kivitel	Összetartozó
Csapadék esetén használható	Igen
Felhasználási hely	Beltéri és kültéri berendezések
Alkalmazás	Kapcsolóberendezések és szabadvezetékek
Kivitel	egypólusú
Kijelzés	Akusztikus és vizuális
Hangnyomás-szint	> 67 db(A) (vizuális kijelzés és szaggatott hangjelzés)
Öntesztelő szerkezet ^*)	Igen
Elem	lítium AA 1,5 V
Tesztelektróda anyaga	Cu-ötvözet/gal Sn
Vizsgálócsúcs anyaga	Üvegszálerősített epoxigyanta cső
Kijelzőkészülék anyaga	Műanyag, teljes szigetelésű
Szigetelőrúd anyaga	Üvegszálerősített poliésztercső
Szigetelőrúd átmérő	30 mm
^*) összes áramkör vizsgálócsúcs nélkül.

Product 783460 was added to Notepad.

Go to Notepad

Product 783460 was added to the cart.

Go to Web-Shop

Névleges feszültségtartomány 110 ... 420 kV / 50 Hz, M12 menet

"S" kategória kapcsolóberendezések és szabadvezetékek számára.

2 Products

Part No. 783285 PHE4 110 220 S

GTIN 4013364316898, Customs tariff No. (EU): 90303370, Gross weight: 4.50 kg, PU: 1.00 db.

Images

Open PDF

Additional information

Certificates

Technical data

Névleges feszültség (U_N )	110 ... 220 kV
Teljes hosszúság (l_G )	4420 mm
Bemerülési mélység (l_O )	910 mm
^*) összes áramkör vizsgálócsúcs nélkül.

Névleges feszültség (U_N )	110 ... 220 kV
Feszültség jellege	AC
Frekvencia	50 Hz
Kategória	S
Teljes hosszúság (l_G )	4420 mm
Bemerülési mélység (l_O )	910 mm
Szabvány	DIN VDE 0682-411 (EN/IEC 61243-1)
Hőmérséklettartomány	–25 °C ... +70 °C, klímaosztály N mint W
Kivitel	Összetartozó
Csapadék esetén használható	Igen
Felhasználási hely	Beltéri és kültéri berendezések
Alkalmazás	Kapcsolóberendezések és szabadvezetékek
Kivitel	egypólusú
Kijelzés	Akusztikus és vizuális
Hangnyomás-szint	> 67 db(A) (vizuális kijelzés és szaggatott hangjelzés)
Öntesztelő szerkezet ^*)	Igen
Elem	lítium AA 1,5 V
Tesztelektróda anyaga	Cu-ötvözet/gal Sn
Vizsgálócsúcs anyaga	Üvegszálerősített epoxigyanta cső
Kijelzőkészülék anyaga	Műanyag, teljes szigetelésű
Szigetelőrúd anyaga	Üvegszálerősített poliésztercső
Szigetelőrúd átmérő	30 mm
^*) összes áramkör vizsgálócsúcs nélkül.

Product 783285 was added to Notepad.

Go to Notepad

Product 783285 was added to the cart.

Go to Web-Shop

Part No. 783290 PHE4 220 420 S

GTIN 4013364316904, Customs tariff No. (EU): 90303370, Gross weight: 6.48 kg, PU: 1.00 db.

Images

Open PDF

Additional information

Certificates

Technical data

Névleges feszültség (U_N )	220 ... 420 kV
Teljes hosszúság (l_G )	5750 mm
Bemerülési mélység (l_O )	910 mm
^*) összes áramkör vizsgálócsúcs nélkül.

Névleges feszültség (U_N )	220 ... 420 kV
Feszültség jellege	AC
Frekvencia	50 Hz
Kategória	S
Teljes hosszúság (l_G )	5750 mm
Bemerülési mélység (l_O )	910 mm
Szabvány	DIN VDE 0682-411 (EN/IEC 61243-1)
Hőmérséklettartomány	–25 °C ... +70 °C, klímaosztály N mint W
Kivitel	Összetartozó
Csapadék esetén használható	Igen
Felhasználási hely	Beltéri és kültéri berendezések
Alkalmazás	Kapcsolóberendezések és szabadvezetékek
Kivitel	egypólusú
Kijelzés	Akusztikus és vizuális
Hangnyomás-szint	> 67 db(A) (vizuális kijelzés és szaggatott hangjelzés)
Öntesztelő szerkezet ^*)	Igen
Elem	lítium AA 1,5 V
Tesztelektróda anyaga	Cu-ötvözet/gal Sn
Vizsgálócsúcs anyaga	Üvegszálerősített epoxigyanta cső
Kijelzőkészülék anyaga	Műanyag, teljes szigetelésű
Szigetelőrúd anyaga	Üvegszálerősített poliésztercső
Szigetelőrúd átmérő	30 mm
^*) összes áramkör vizsgálócsúcs nélkül.
