Part No. 961140 DBM 1 440

GTIN 4013364116269, Customs tariff No. (EU): 85363090, Gross weight: 592.00 g, PU: 1.00 db.

Predecessor

Images

Additional information

CAD files

Koordinált villámáram-levezető DEHNbloc Maxi 1 440
Koordinált, egypólusú villámáram-levezető, 2 modul széles
1.típusú SPD az MSZ EN 61643-11 szerint
RADAX Flow szikraköz technológia
az utánfolyóáram-korlátozására
Hibajelzés
Legnagyobb folyamatos üzemi feszültség: 440 V AC
Védelmi szint: <= 2.5 kV
Villámáram impulzus (10/350): 35 kA
Utánfolyóáram-kioltási képesség: 100 kAeff-ig
Energetikailag koordinált az MSZ EN 62305-4 szerint
a Red/Line termékcsalád levezetőivel

Gyártó: DEHN
Típus: DBM 1 440
Cikksz.: 961140
vagy egyenértékű.

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	1.típus / I. osztály
Legnagyobb folyamatos üzemi feszültség AC (U_C )	440 V
Levezetési áramimpulzus (10/350 µs) (I_imp )	35 kA
Védelmi feszültségszint (U_P )	≤ 2,5 kV
Max. előtét-biztosító (L) I_K= 50 kAeff értékig (t_a≤ 0.2 s)	500 A gG
Max. előtét-biztosító (L) IK = 50 kAeff értékig (ta ≤ 5 s)	250 A gG
Tanúsítványok	UL, CSA

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	1.típus / I. osztály
Névleges feszültség AC (U_N )	400 V
Legnagyobb folyamatos üzemi feszültség AC (U_C )	440 V
Levezetési áramimpulzus (10/350 µs) (I_imp )	35 kA
Fajlagos energia (W/R)	306.25 kJ/ohm
Névleges levezetési áram (8/20 µs) (I_n )	35 kA
Védelmi feszültségszint (U_P )	≤ 2,5 kV
Névleges megszakítható utánfolyó áram AC (I_fi )	50 kAeff
Megszólalási idő (t_A )	≤ 100 ns
Max. előtét-biztosító (L) I_K= 50 kAeff értékig (t_a≤ 0.2 s)	500 A gG
Max. előtét-biztosító (L) IK = 50 kAeff értékig (ta ≤ 5 s)	250 A gG
Max. előtét-biztosító (L-L')	125 A gG
Időszakos túlfeszültség (TOV), (UT) – Karakterisztika	760 V / 120 perc - ellenáll
Üzemi hőmérséklettartomány (párhuzamos kapcsolás) (T_UP )	-40 °C ... +80 °C
Üzemi hőmérséklettartomány (V kapcsolás) (T_US )	-40 °C ... +60 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozó-vezeték keresztmetszet (L, L',N/PEN) (min.)	10 mm2 tömör- /finomsodrat
Csatlakozó-vezeték keresztmetszet (L, N/PEN) (max.)	50 mm2 sodrott /35 mm2 finomsodrat
Csatlakozó-vezeték keresztmetszet (L') (max.)	35 mm2 sodrott / 25 mm2 finomsodrat
Szerelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Tokozat anyaga	hőre lágyuló műanyag, piros, UL 94 V-0
Beépítés helye	beltéri
Védettség	IP 20
Beépítési méretek	2 modul, DIN 43880
Tanúsítványok	UL, CSA
- Max. előtét-biztosító (L) IK = 100 kAeff-ig (ta ≤ 0,2 s)	500 A gG
- Max. előtét-biztosító (L) IK = 100 kAeff-ig (ta ≤ 5 s)	250 A gG

Product 961140 was added to Notepad.

Go to Notepad

Product 961140 was added to the cart.

Go to Web-Shop

Part No. 961145 DBM 1 440 FM

GTIN 4013364116276, Customs tariff No. (EU): 85363090, Gross weight: 601.60 g, PU: 1.00 db.

Predecessor

Images

Additional information

CAD files

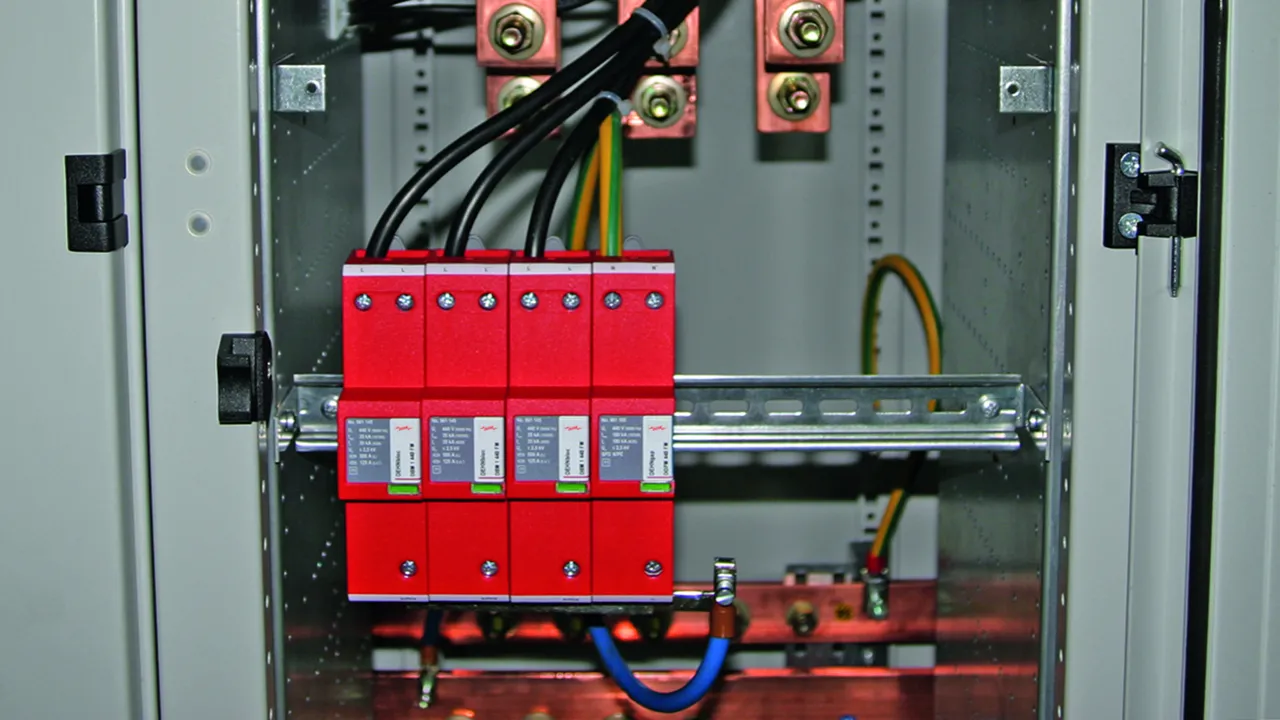

Koordinált villámáram-levezető DEHNbloc Maxi 1 440 FM
Koordinált, egypólusú villámáram-levezető, 2 modul széles
1.típusú SPD az MSZ EN 61643-11 szerint, távjelző érintkezővel
RADAX Flow szikraköz technológia
az utánfolyóáram-korlátozására
Hibajelzés
Legnagyobb folyamatos üzemi feszültség: 440 V AC
Védelmi szint: <= 2.5 kV
Villámáram impulzus (10/350): 35 kA
Utánfolyóáram-kioltási képesség: 100 kAeff-ig
Energetikailag koordinált az MSZ EN 62305-4 szerint
a Red/Line termékcsalád levezetőivel

Gyártó: DEHN
Típus: DBM 1 440 FM
Cikksz.: 961145
vagy egyenértékű.

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	1.típus / I. osztály
Legnagyobb folyamatos üzemi feszültség AC (U_C )	440 V
Levezetési áramimpulzus (10/350 µs) (I_imp )	35 kA
Védelmi feszültségszint (U_P )	≤ 2,5 kV
Max. előtét-biztosító (L) I_K= 50 kAeff értékig (t_a≤ 0.2 s)	500 A gG
Max. előtét-biztosító (L) IK = 50 kAeff értékig (ta ≤ 5 s)	250 A gG
Tanúsítványok	UL, CSA
Jelzőérintkező / Érintkezőtípus	váltóérintkező

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	1.típus / I. osztály
Névleges feszültség AC (U_N )	400 V
Legnagyobb folyamatos üzemi feszültség AC (U_C )	440 V
Levezetési áramimpulzus (10/350 µs) (I_imp )	35 kA
Fajlagos energia (W/R)	306.25 kJ/ohm
Névleges levezetési áram (8/20 µs) (I_n )	35 kA
Védelmi feszültségszint (U_P )	≤ 2,5 kV
Névleges megszakítható utánfolyó áram AC (I_fi )	50 kAeff
Utánfolyóáram-korlátozás / Szelektivitás	szelektív 35 A gG olvadóbiztosítóval 50 kAeff-ig (függ.zárl.áram)
Megszólalási idő (t_A )	≤ 100 ns
Max. előtét-biztosító (L) I_K= 50 kAeff értékig (t_a≤ 0.2 s)	500 A gG
Max. előtét-biztosító (L) IK = 50 kAeff értékig (ta ≤ 5 s)	250 A gG
Max. előtét-biztosító (L-L')	125 A gG
Időszakos túlfeszültség (TOV), (UT) – Karakterisztika	760 V / 120 perc - ellenáll
Üzemi hőmérséklettartomány (párhuzamos kapcsolás) (T_UP )	-40 °C ... +80 °C
Üzemi hőmérséklettartomány (V kapcsolás) (T_US )	-40 °C ... +60 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozó-vezeték keresztmetszet (L, L',N/PEN) (min.)	10 mm2 tömör- /finomsodrat
Csatlakozó-vezeték keresztmetszet (L, N/PEN) (max.)	50 mm2 sodrott /35 mm2 finomsodrat
Csatlakozó-vezeték keresztmetszet (L') (max.)	35 mm2 sodrott/ 25 mm2 finomsodrat
Szerelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Tokozat anyaga	hőre lágyuló műanyag, piros, UL 94 V-0
Beépítés helye	beltéri
Védettség	IP 20
Beépítési méretek	2 modul, DIN 43880
Tanúsítványok	UL, CSA
Jelzőérintkező / Érintkezőtípus	váltóérintkező
Kapcsolási teljesítmény AC	250 V / 0,5 A
Kapcsolási teljesítmény DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Csatlakozási vezetékkeresztmetszet a jelzőérintkezőnél	max. 1.5 mm² tömör / finomsodrat
Kiegészítő műszaki adatok:	Alkalmazás kapcsolószekrényekben, ahol a független zárlati áram nagyobb mint 50 kAeff (VDE által bevizsgálva)
– Max. független zárlati áram	100 kAeff (220 kAcsúcs)
- Utánfolyó zárlatiáram-korlátozás/szelektivitás	100 kAeff-ig (220 kAcsúcs)
- Max. előtét-biztosító (L) IK = 100 kAeff-ig (ta ≤ 0,2 s)	500 A gG
- Max. előtét-biztosító (L) IK = 100 kAeff-ig (ta ≤ 5 s)	250 A gG

Product 961145 was added to Notepad.

Go to Notepad

Product 961145 was added to the cart.

Go to Web-Shop

Part No. 961175 DBM 1 760 FM

GTIN 4013364116283, Customs tariff No. (EU): 85363090, Gross weight: 589.80 g, PU: 1.00 db.

Images

Additional information

CAD files

Koordinált villámáram-levezető DEHNbloc Maxi 1 760 FM
Koordinált, egypólusú villámáram-levezető, 2 modul széles
1.típusú SPD az MSZ EN 61643-11 szerint, távjelző érintkezővel
RADAX Flow szikraköz technológia
az utánfolyóáram-korlátozására
Hibajelzés
Legnagyobb üzemi folyamatos feszültség: 760 V AC
Védelmi szint: <= 4 kV
Villámáram impulzus (10/350): 25 kA
Utánfolyóáram-kioltási képesség: 25 kAeff-ig
Energetikailag koordinált az MSZ EN 62305-4 szerint
a Red/Line termékcsalád levezetőivel

Gyártó: DEHN
Típus: DBM 1 760 FM
Cikksz.: 961175
vagy egyenértékű.

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	1.típus / I.osztály
Legnagyobb folyamatos üzemi feszültség AC (U_C )	760 V
Levezetési áramimpulzus (10/350 µs) (I_imp )	25 kA
Védelmi feszültségszint (U_P )	≤ 4 kV
Max. előtét-biztosító (L) I_K= 25 kAeff értékig (t_a≤ 5 s)	250 A gG
Tanúsítványok	UL, CSA
Jelzőérintkező / Érintkezőtípus	váltóérintkező

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	1.típus / I.osztály
Névleges feszültség AC (U_N )	690 V
Legnagyobb folyamatos üzemi feszültség AC (U_C )	760 V
Levezetési áramimpulzus (10/350 µs) (I_imp )	25 kA
Fajlagos energia (W/R)	156.25 kJ/ohm
Névleges levezetési áram (8/20 µs) (I_n )	25 kA
Védelmi feszültségszint (U_P )	≤ 4 kV
Névleges megszakítható utánfolyó áram AC (I_fi )	25 kAeff
Utánfolyóáram-korlátozás / Szelektivitás	szelektív 35 A gG olvadóbiztosítóval 25 kAeff-ig (függ.zárl.áram)
Megszólalási idő (t_A )	≤ 100 ns
Max. előtét-biztosító (L) I_K= 25 kAeff értékig (t_a≤ 5 s)	250 A gG
Max. előtét-biztosító (L) I_K> 25 kA_reff	100 A gG
Max. előtét-biztosító (L-L')	125 A gG
Időszakos túlfeszültség (TOV), (UT) – Karakterisztika	1320V / 120 perc - ellenáll
Üzemi hőmérséklettartomány (párhuzamos kapcsolás) (T_UP )	-40 °C ... +80 °C
Üzemi hőmérséklettartomány (V kapcsolás) (T_US )	-40 °C ... +60 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozó-vezeték keresztmetszet (L, L', 9) (min.)	10 mm2 tömör- /finomsodrat
Csatlakozó-vezeték keresztmetszet (L, 9) (max.)	50 mm2 sodrott /35 mm2 finomsodrat
Csatlakozó-vezeték keresztmetszet (L') (max.)	35 mm2 sodrott/ 25 mm2 finomsodrat
Szerelés	35mm-es kalapsínre MSZ EN 60715 szerint
Tokozat anyaga	hőre lágyuló műanyag, piros, UL 94 V-0
Beépítés helye	beltéri
Védettség	IP 20
Beépítési méretek	2 modul, DIN 43880
Tanúsítványok	UL, CSA
Jelzőérintkező / Érintkezőtípus	váltóérintkező
Kapcsolási teljesítmény AC	250 V / 0,5 A
Kapcsolási teljesítmény DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Csatlakozási vezetékkeresztmetszet a jelzőérintkezőnél	max. 1.5 mm² tömör / finomsodrat

Product 961175 was added to Notepad.

Go to Notepad

Product 961175 was added to the cart.

Go to Web-Shop

Part No. 961148 DBM 1 440 SN1885 FM

GTIN 4013364475953, Customs tariff No. (EU): 85363090, Gross weight: 601.00 g, PU: 1.00 db.

Images

Additional information

CAD files

Gyártó: DEHN
Típus: DBM 1 440 SN1885 FM
Cikksz.: 961148
vagy egyenértékű.

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	1.típus / I. osztály
Legnagyobb folyamatos üzemi feszültség AC (U_C )	440 V
Levezetési áramimpulzus (10/350 µs) (I_imp )	35 kA
Védelmi feszültségszint (U_P )	≤ 2,5 kV
Max. előtét-biztosító (L) I_K= 50 kAeff értékig (t_a≤ 0.2 s)	500 A gG
Max. előtét-biztosító (L) IK = 50 kAeff értékig (ta ≤ 5 s)	250 A gG
Jelzőérintkező / Érintkezőtípus	váltóérintkező


SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	1.típus / I. osztály
Névleges feszültség AC (U_N )	400 V
Legnagyobb folyamatos üzemi feszültség AC (U_C )	440 V
Levezetési áramimpulzus (10/350 µs) (I_imp )	35 kA
Fajlagos energia (W/R)	306.25 kJ/ohm
Névleges levezetési áram (8/20 µs) (I_n )	35 kA
Védelmi feszültségszint (U_P )	≤ 2,5 kV
Névleges megszakítható utánfolyó áram AC (I_fi )	50 kAeff
Utánfolyóáram-korlátozás / Szelektivitás	szelektív 35 A gG olvadóbiztosítóval 50 kAeff-ig (függ.zárl.áram)
Megszólalási idő (t_A )	≤ 100 ns
Max. előtét-biztosító (L) I_K= 50 kAeff értékig (t_a≤ 0.2 s)	500 A gG
Max. előtét-biztosító (L) IK = 50 kAeff értékig (ta ≤ 5 s)	250 A gG
Max. előtét-biztosító (L-L')	125 A gG
Időszakos túlfeszültség (TOV), (UT) – Karakterisztika	760 V / 120 perc - ellenáll
Üzemi hőmérséklettartomány (párhuzamos kapcsolás) (T_UP )	-40 °C ... +80 °C
Üzemi hőmérséklettartomány (V kapcsolás) (T_US )	-40 °C ... +60 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozó-vezeték keresztmetszet (L, L',N/PEN) (min.)	10 mm2 tömör- /finomsodrat
Csatlakozó-vezeték keresztmetszet (L, N/PEN) (max.)	50 mm2 sodrott /35 mm2 finomsodrat
Csatlakozó-vezeték keresztmetszet (L') (max.)	35 mm2 sodrott/ 25 mm2 finomsodrat
Szerelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Tokozat anyaga	hőre lágyuló műanyag, piros, UL 94 V-0
Beépítés helye	beltéri
Védettség	IP 20
Beépítési méretek	2 modul, DIN 43880
Jelzőérintkező / Érintkezőtípus	váltóérintkező
Kapcsolási teljesítmény AC	250 V / 0,5 A
Kapcsolási teljesítmény DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Csatlakozási vezetékkeresztmetszet a jelzőérintkezőnél	max. 1.5 mm² tömör / finomsodrat
Megszólalás hiány kombinációban BCO ML2 MVG 230-cal	1500 V AC-ig
DBM 440 FM SN1885 kombinációban BCO ML2 MVG 230-cal
Folyamatos befolyásoló feszültség a Ril 819.0804 szerint	250 V
Álló váltakozó feszültség (az DIN EN 62561-3 szabványnak megfelelően) a Ril 819.0804 szerint	1500 V_eff
Galvanikus leválasztás a földeléssel szemben	Igen / szivárgóárammentes
Szigetelési ellenállás	> 1 GOhm @ 1000 V DC
Védelmi szint (@ I_n = 3 kA) (U_P )	3,25 kV

Product 961148 was added to Notepad.

Go to Notepad

Product 961148 was added to the cart.

Go to Web-Shop

Results for products (0)

Results for content (0)

DEHNbloc Maxi 1 440 / 760

Details

DEHNbloc Maxi 1 440 (FM)

Part No. 961140 DBM 1 440

Wave breaker function

Product 961140 was added to Notepad.

Product 961140 was added to the cart.

Part No. 961145 DBM 1 440 FM

Wave breaker function

Product 961145 was added to Notepad.

Product 961145 was added to the cart.

DEHNbloc Maxi 1 760 FM

Part No. 961175 DBM 1 760 FM

Wave breaker function

Product 961175 was added to Notepad.

Product 961175 was added to the cart.

DEHNbloc Maxi 1 440 SN1885 FM

Part No. 961148 DBM 1 440 SN1885 FM

Wave breaker function

Product 961148 was added to Notepad.

Product 961148 was added to the cart.

DEHNbloc Maxi 1 440 / 760

Details

DEHNbloc Maxi 1 440 (FM)

Part No. 961140 DBM 1 440

You are not authorized to download 961140.stp

You are not authorized to download 961140.igs

You are not authorized to download 961140.jt

You are not authorized to download 961140.dwg

You are not authorized to download 961140m_E.dxf

You are not authorized to download DEHN.961140.wspak

You are not authorized to download 961175_eplan.zip

Wave breaker function

Product 961140 was added to Notepad.

Product 961140 was added to the cart.

Part No. 961145 DBM 1 440 FM

You are not authorized to download 961145.stp

You are not authorized to download 961145.igs

You are not authorized to download 961145.jt

You are not authorized to download 961145.dwg

You are not authorized to download 961145m_E.dxf

You are not authorized to download DEHN.961145.wspak

You are not authorized to download 961175_eplan.zip

Wave breaker function

Product 961145 was added to Notepad.

Product 961145 was added to the cart.

DEHNbloc Maxi 1 760 FM

Part No. 961175 DBM 1 760 FM

You are not authorized to download 961145.stp

You are not authorized to download 961145.igs

You are not authorized to download 961145.jt

You are not authorized to download 961145.dwg

You are not authorized to download 961145m_E.dxf

You are not authorized to download DEHN.961175.wspak

You are not authorized to download 961175_eplan.zip

Wave breaker function

Product 961175 was added to Notepad.

Product 961175 was added to the cart.

DEHNbloc Maxi 1 440 SN1885 FM

Part No. 961148 DBM 1 440 SN1885 FM

You are not authorized to download 961145.stp

You are not authorized to download 961145.igs

You are not authorized to download 961145.jt

You are not authorized to download 961145.dwg

You are not authorized to download 961145m_E.dxf

Wave breaker function

Product 961148 was added to Notepad.

Product 961148 was added to the cart.
