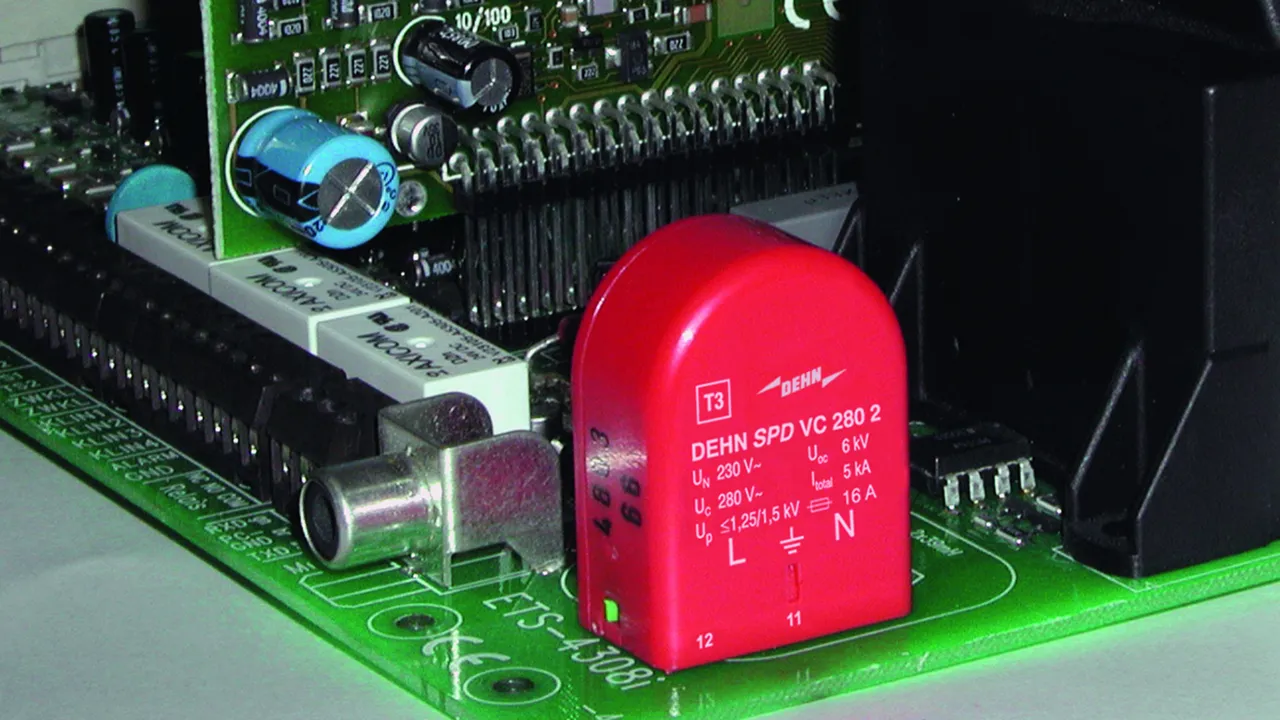

VC 280 2

Kétpólusú túlfeszültségvédelem felügyeleti eszközzel és leválasztó eszközzel
Komplett túlfeszültség-védőkapcsolás váltakozó feszültségű eszközök számára
Megnövelt biztonság hibatűrő Y védelmi áramkör által
Potenciálfüggetlen távjelző érintkező (nyitó) hiba jelzésére tesztlehetőséggel
Nyomtatott áramköri lapon való alkalmazáshoz

VC 280 2

Túlfeszültségvédelmi hálózati modul a védendő végberendezésbe szereléshez potenciálfüggetlen nyitóval.

1 Product

Part No. 900471 VC 280 2

GTIN 4013364067547, Customs tariff No. (EU): 85363010, Gross weight: 27.50 g, PU: 1.00 db.

Images

Additional information

CAD files

Túlfeszültségvédelmi hálózati modul VC 280 2
2 pólusú túlfeszültségvédelmi hálózati modul
a védendő végberendezésbe szereléshez
3. típusú levezető az MSZ EN 61643-11 szerint
nyomtatott áramköri lapra való forrasztáshoz
potenciálfüggetlen távjelző érintkező
Legmagasabb tartós feszültség: 280 V AC
Védelmi feszültségszint: <= 1,5 kV
Teljes levezetési áramimpulzus: 5 kA
Max. hálózatoldali túláramvédelem: 16 A gG vagy B 16 A
Energetikai koordináció az DIN EN 62305-4 szerint
Red/Line-család levezetője

Gyártó: DEHN
Típus: VC 280 2
Cikksz.: 900471
vagy egyenértékű.

Certificates

Technical data

SPD típus az MSZ EN 61643-11 / ... IEC 61643-11	3. típus / III. osztály
Legnagyobb tartós üzemi feszültség AC (U_C )	280 V (50 / 60 Hz)
Névleges levezetési lökőáram (8/20 µs) (I_n )	3 kA
Teljes levezetési áram (8/20 µs) [L+N-PE] (I_total )	5 kA
Védelmi feszültségszint [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Max. hálózatoldali túláramvédelem	B 16 A
Hibajelzés	Távjelző érintkező (FM) (nyitó)

SPD típus az MSZ EN 61643-11 / ... IEC 61643-11	3. típus / III. osztály
Névleges feszültség AC (U_N )	230 V (50 / 60 Hz)
Legnagyobb tartós üzemi feszültség AC (U_C )	280 V (50 / 60 Hz)
Névleges levezetési lökőáram (8/20 µs) (I_n )	3 kA
Teljes levezetési áram (8/20 µs) [L+N-PE] (I_total )	5 kA
Összetett hullám (U_OC )	6 kV
Összetett hullám [L+N-PE] (U_OC_total )	10 kV
Védelmi feszültségszint [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Megszólalási idő [L-N] (t_A )	≤ 25 ns
Megszólalási idő [L/N-PE] (t_A )	≤ 100 ns
Max. hálózatoldali túláramvédelem	B 16 A
Zárlati szilárdság max. hálózatoldali túláramvédelem esetén (I_SCCR )	1 kA_eff
Időszakos túlfeszültség (TOV) [L-N] (U_T) – Karakterisztika	335 V / 5 sec. – szilárdság
Időszakos túlfeszültség (TOV) [L-N] (U_T) – Karakterisztika	440 V / 120 min. – biztonságos meghibásodás
Időszakos túlfeszültség (TOV) [L/N-PE] (U_T) – Karakterisztika	335 V / 120 min. – szilárdság
Időszakos túlfeszültség (TOV) [L/N-PE] (U_T) – Karakterisztika	440 V / 5 sec. – szilárdság
(TOV) [L+N-PE] (U_T) – Karakterisztika	1200 V + U_REF / 200 ms – biztonságos meghibásodás
Hibajelzés	Távjelző érintkező (FM) (nyitó)
Portok száma	1
Üzemi hőmérséklettartomány (U_T )	-25 °C ... +40 °C
Szerelés	Nyomtatott áramköri lap
Burkolat anyaga	hőre lágyuló műanyag, piros szín, UL 94 V-2
Beszerelés helye	belső tér
Védettségi fajta	IP 20
Beépítési méretek	32 x 24 x 15 mm
Távjelző érintkező (FM) / Érintkezőtípus	Nyitó
Kapcsolási teljesítmény AC	250 V / 0,5 A
Kapcsolási teljesítmény DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
