Feszültségkorlátozó eszköz

  • Elszigetelt pályaszakaszok és földelt rendszerrészek galvanikus leválasztása
  • Biztonságos potenciálkiegyenlítés felsővezeték rövidzárlat- vagy földzárlat esetén a elektródák összehegedése révén (nagy áramerősség vezetésére képes módon)
  • Villámáramok levezetése rövidzárlat nélkül az SDS villámálló feszültségkorlátozó készüléknek köszönhetően
  • Zárlati szilárdság 25 kAeff / 100 ms; 36 kAeff / 75 ms

Details

lorem ipsum

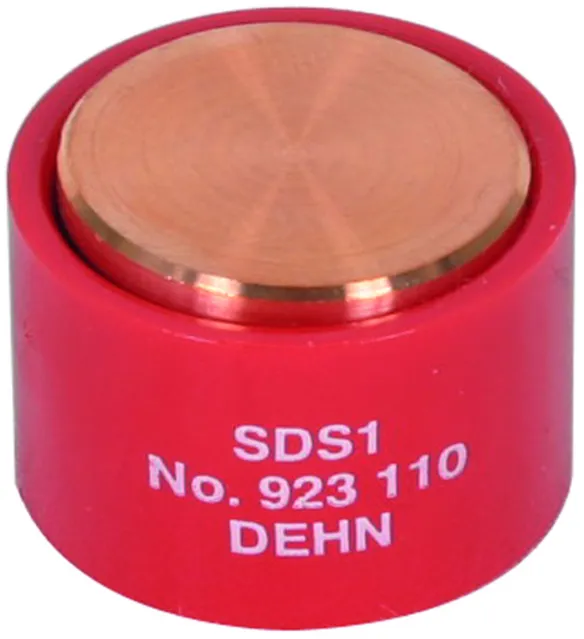

SDS 1

Feszültségkorlátozó eszköz ≤ 940 V megszólalási feszültségig.

1 Product

Part No. 923110 SDS 1

GTIN 4013364092426, Customs tariff No. (EU): 85369095, Gross weight: 47.80 g, PU: 10.00 db.

Images

Additional information



Technical data

VLD típus (EN 50122-1) VLD-F
AC megszólalási feszültség (Uaw ) ≤ 940 V
Megszólalási feszültségszint (Uag ) 700 V -14 % ... +28 %
Megszólalási lökőfeszültség ≤ 1400 V (1 kV/µs)
Önkioltó képesség 300 A / 65 V
Villámáram levezetési képesség (10/350 µs) 0,1x / 0,5x / 1x 5 kA
Villámáram levezetési képesség (10/350 µs) 100 kA
Biztonságos rövidzárlat az elektródák összehegedése révén váltakozó áram esetén ≥ 2,5 kA / 1000 V / 30 ms, ≥ 1,5 kA / 1000 V / 100 ms
Biztonságos rövidzárlat az elektródák összehegedése révén egyenáramnál ≥ 750 A / 250 ms
Zárlati szilárdság 25 kAeff / 100 ms; 36 kAeff / 75 ms
Folyamatos áram 1 kAeff t ≤ 120 s esetén
Szivárgóáram (Ilc ) < 1 µA 100 V DC esetén
Üzemi hőmérséklettartomány (TU ) -40 °C ... +80 °C

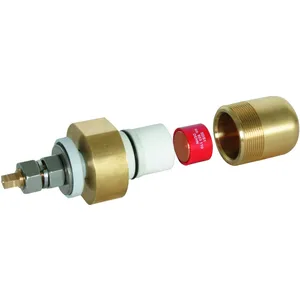

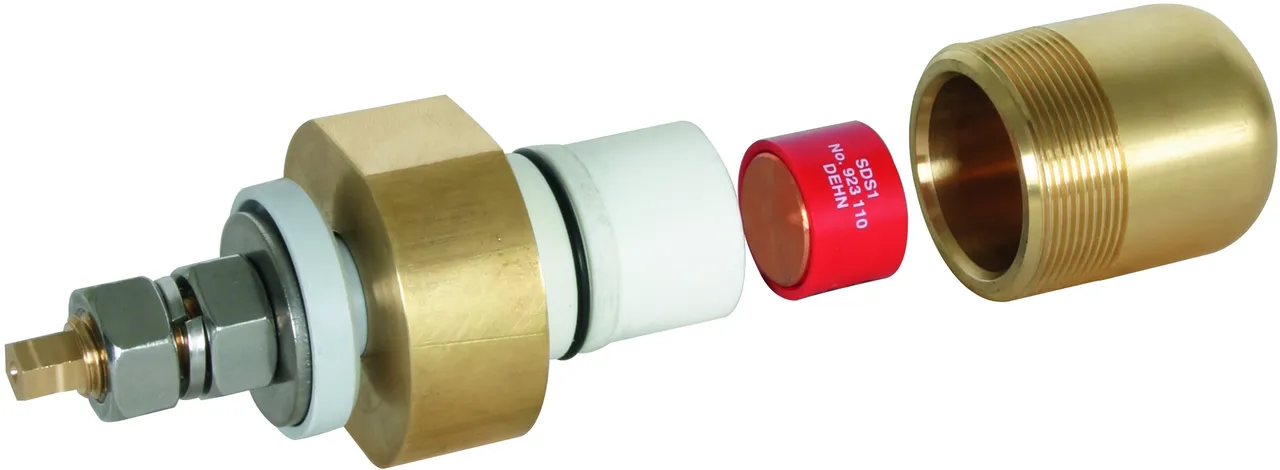

Szerelés Oszlopadapter MA SDS M12 vagy SIEMENS No. 8WL6503-xx
Tanúsítványok EBA
Deutsche Bahn (DB) rajzszám 4 Ebs 15.13.20 2 oldal

Product 923110 was added to Notepad.

Go to Notepad

Product 923110 was added to the cart.

Go to Web-Shop

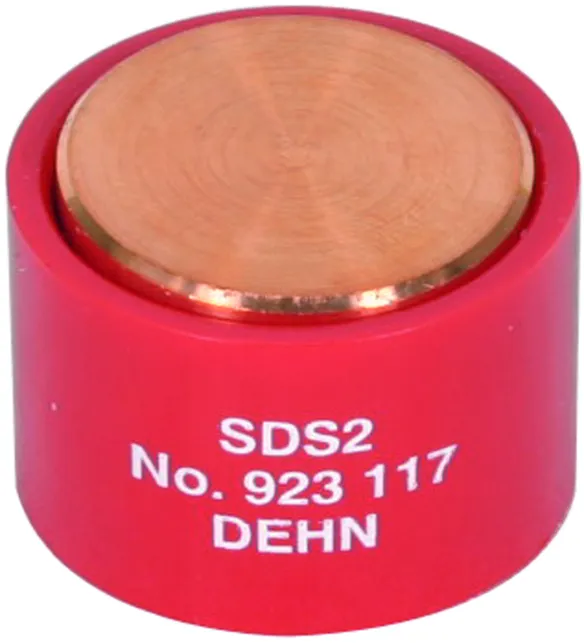

SDS 2

Feszültségkorlátozó eszköz 350 V DC megszólalási feszültségre.

1 Product

Part No. 923117 SDS 2

GTIN 4013364093478, Customs tariff No. (EU): 85369095, Gross weight: 43.40 g, PU: 10.00 db.

Images

Additional information



Technical data

VLD típus (EN 50122-1) VLD-F
Megszólalási feszültségszint (Uag ) 350 V +/- 20 %
Megszólalási lökőfeszültség ≤ 900 V (1 kV/µs)
Villámáram levezetési képesség (10/350 µs) 0,1x / 0,5x / 1x 2 kA
Villámáram levezetési képesség (10/350 µs) 25 kA
Biztonságos rövidzárlat az elektródák összehegedése révén egyenáramnál ≥ 600 A / 250 ms
Zárlati szilárdság 25 kAeff / 100 ms; 36 kAeff / 75 ms
Folyamatos áram 1 kAeff t ≤ 120 s esetén
Szivárgóáram (Ilc ) < 1 µA 100 V DC esetén
Üzemi hőmérséklettartomány (TU ) -40 °C ... +80 °C
Szerelés Oszlopadapter MA SDS M12 vagy SIEMENS sz. 8WL6503-xx

Product 923117 was added to Notepad.

Go to Notepad

Product 923117 was added to the cart.

Go to Web-Shop

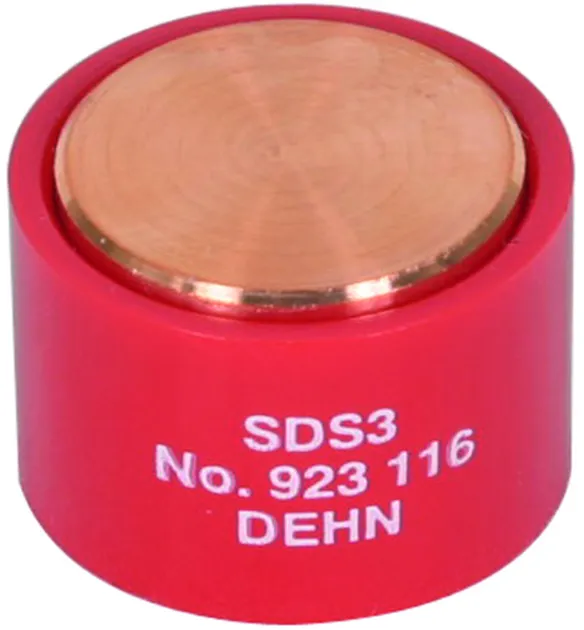

SDS 3

Feszültségkorlátozó eszköz 550 V megszólalási egyenfeszültségre.

1 Product

Part No. 923116 SDS 3

GTIN 4013364085978, Customs tariff No. (EU): 85369095, Gross weight: 43.40 g, PU: 10.00 db.

Images

Additional information



Technical data

VLD típus (EN 50122-1) VLD-F
Megszólalási feszültségszint (Uag ) 550 V +/- 20 %
Megszólalási lökőfeszültség ≤ 1000 V (1 kV/µs)
Villámáram levezetési képesség (10/350 µs) 0,1x / 0,5x / 1x 2,5 kA
Villámáram levezetési képesség (10/350 µs) 25 kA
Zárlati szilárdság 25 kAeff / 100 ms
Üzemi hőmérséklettartomány (TU ) -40 °C ... +80 °C
Szerelés Oszlopadapter MA SDS M12 vagy SIEMENS sz. 8WL6503-xx

Product 923116 was added to Notepad.

Go to Notepad

Product 923116 was added to the cart.

Go to Web-Shop

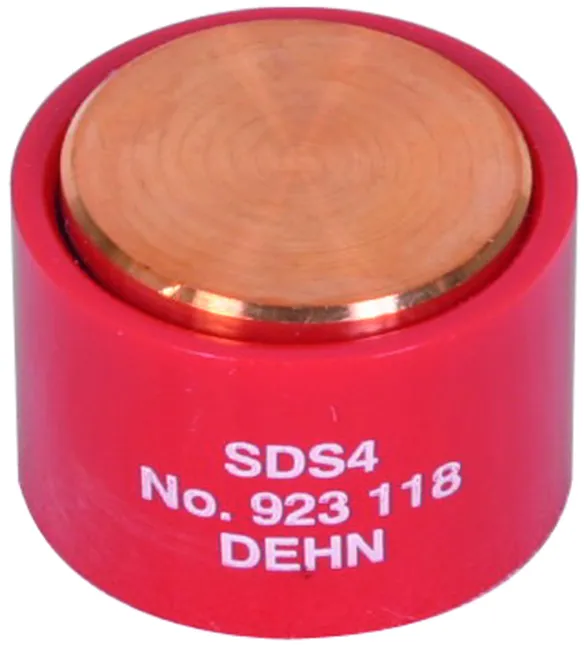

SDS 4

Feszültségkorlátozó eszköz 230 V megszólalási egyenfeszültségre.

1 Product

Part No. 923118 SDS 4

GTIN 4013364104969, Customs tariff No. (EU): 85369095, Gross weight: 39.70 g, PU: 10.00 db.

Images

Additional information



Technical data

VLD típus (EN 50122-1) VLD-F
Megszólalási feszültségszint (Uag ) 230 V +/- 20 %
Megszólalási lökőfeszültség ≤ 650 V (1 kV/µs)
Villámáram levezetési képesség (10/350 µs) 0,1x / 0,5x / 1x 2,5 kA
Villámáram levezetési képesség (10/350 µs) 25 kA
Lökőáram levezetési képesség (8/20 µs) 0,1x / 0,5x / 1x 20 kA
Biztonságos rövidzárlat az elektródák összehegedése révén egyenáramnál ≥ 600 A / 250 ms
Zárlati szilárdság 25 kAeff / 100 ms; 36 kAeff / 75 ms
Folyamatos áram 1 kAeff t ≤ 120 s esetén
Szivárgóáram (Ilc ) < 1 µA 100 V DC esetén
Üzemi hőmérséklettartomány (TU ) -40 °C ... +80 °C
Szerelés Oszlopadapter MA SDS M12 vagy SIEMENS sz. 8WL6503-xx

Product 923118 was added to Notepad.

Go to Notepad

Product 923118 was added to the cart.

Go to Web-Shop

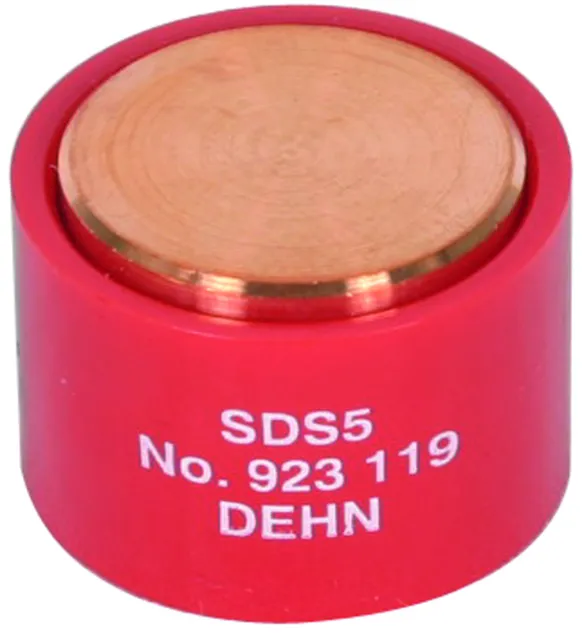

SDS 5

Feszültségkorlátozó eszköz 120 V megszólalási egyenfeszültségre.

1 Product

Part No. 923119 SDS 5

GTIN 4013364104976, Customs tariff No. (EU): 85369095, Gross weight: 39.70 g, PU: 10.00 db.

Images

Additional information



Technical data

VLD típus (EN 50122-1) VLD-F
Megszólalási feszültségszint (Uag ) 120 V +/- 20 %
Megszólalási lökőfeszültség ≤ 600 V (1 kV/µs)
Villámáram levezetési képesség (10/350 µs) 0,1x / 0,5x / 1x 2 kA
Villámáram levezetési képesség (10/350 µs) 25 kA
Lökőáram levezetési képesség (8/20 µs) 0,1x / 0,5x / 1x 20 kA
Biztonságos rövidzárlat az elektródák összehegedése révén egyenáramnál ≥ 600 A / 250 ms
Zárlati szilárdság 25 kAeff / 100 ms; 36 kAeff / 75 ms
Folyamatos áram 1 kAeff t ≤ 120 s esetén
Szivárgóáram (Ilc ) < 1 µA 100 V DC esetén
Üzemi hőmérséklettartomány (TU ) -40 °C ... +80 °C
Szerelés Oszlopadapter MA SDS M12 vagy SIEMENS sz. 8WL6503-xx
