BLITZDUCTOR VT

Többeres jelutak gazdaságos védelme
Interfész-specifikus változatok, pl. RS485 vagy távközlési alkalmazások
Változatok DC-feszültségellátások és katódos korrózióvédelmi rendszerek számára

Details

BVT házváltozat 1,5 osztásegység szélességgel és RJ-csatlakozóval:
BVT TC1 távközlési interfészek védelmére.

lorem ipsum — BVT házváltozat 1,5 osztásegység szélességgel és RJ-csatlakozóval:
BVT TC1 távközlési interfészek védelmére.

BVT házváltozat 1,5 osztásegység szélességgel és csavarkapcsokkal:
BVT AVD/ALD: 2 védett ér DC-feszültségellátás számára

BVT eszközváltozatok aktív korrózióvédelmi rendszerek védelmére.

BVT RS485

Levezetők sok alkalmazásra, pl. négyeres szimmetrikus interfészekhez RS485/422 vagy akár hőmérsékletérzékelőhöz. Választhatóan közvetett vagy közvetlen árnyékolásföldelés és Signal Ground (SG) csatlakoztatása.

1 Product

Part No. 918401 BVT RS485 5

GTIN 4013364074224, Customs tariff No. (EU): 85363010, Gross weight: 199.00 g, PU: 1.00 db.

Images

Additional information

CAD files

Túlfeszültség-korlátozó BLITZDUCTOR VT BVT RS485 5
Túlfeszültség-korlátozó
2 / P1 típusú levezetőosztály
BLITZDUCTOR VT, ellenőrizve
EN 61643-21 szerint és energetikailag
koordinálva az IEC 61643-22 szerint
Busz interfészek védelmére
mint RS 485, 422, V.11,
közvetlen/közvetett árnyékolásföldelés,
csatlakoztatás csavarkapcsokkal,
6 pólusú, szélesség 3 osztásegység
Névleges feszültség DC: 5 V
Legnagyobb tartós üzemi feszültség DC: 6 V
Névleges áram: 0,5 A
C2 névleges levezetési áram (8/20 µs) összesen: 10 kA

Gyártó: DEHN
Típus: BVT RS485 5
Cikksz.: 918401
vagy egyenértékű.

Certificates

Technical data

SPD osztály	Q
Legnagyobb tartós üzemi feszültség DC (U_C )	6 V
Névleges áram (I_L )	0,5 A
D1 villámáram impulzus (10/350 µs) erenként (I_imp )	0,8 kA
C2 névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Soros ellenállás erenként	1,8 Ohm
Határfrekvencia ér-ér (f_G )	1,7 MHz
Tanúsítványok	CSA

SPD osztály	Q
Névleges feszültség DC (U_N )	5 V
Legnagyobb tartós üzemi feszültség DC (U_C )	6 V
Névleges áram (I_L )	0,5 A
D1 villámáram impulzus (10/350 µs) erenként (I_imp )	0,8 kA
C2 névleges levezetési lökőáram (8/20 µs) erenként (I_n )	10 kA
C2 névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Védelmi feszültségszint ér-ér I_nC2 (U_P )	≤ 20 V
Védelmi feszültségszint ér-védőföld I_nC2 (U_P )	≤ 700 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 8,5 V
Védelmi feszültségszint ér-védőföld 1kV/µs C3 (U_P )	≤ 600 V
Soros ellenállás erenként	1,8 Ohm
Határfrekvencia ér-ér (f_G )	1,7 MHz
Kapacitás ér-ér (C)	≤ 5 nF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Védettségi fajta	IP 20
Szerelés	35 mm-es kalapsínre az EN 60715 szerint
Csatlakozás bemenet / kimenet	Csavar / csavar
Csatlakozási keresztmetszet, tömör	0,08-2,5 mm²
Csatlakozási keresztmetszet, finomsodrat	0,08-2,5 mm²
Meghúzási nyomaték (csatlakozókapcsok)	0,5 Nm
Földelés módja	Csavarkapocs
Burkolat anyaga	Hőre lágyuló műanyag, UL 94 V-0
Szín	sárga
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	CSA

Product 918401 was added to Notepad.

Go to Notepad

Product 918401 was added to the cart.

Go to Web-Shop

BVT AVD

Túlfeszültség-korlátozó javított védelmi szintekkel egyenfeszültséggel ellátott elektronikus komponensek NEMC-védelmére. Optimálisan egyeztetve SIEMENS PLC-re. Unipoláris dióda alkalmazásával ügyelni kell az üzemi feszültség polaritására.

1 Product

Part No. 918422 BVT AVD 24

GTIN 4013364149267, Customs tariff No. (EU): 85363010, Gross weight: 109.10 g, PU: 1.00 db.

Predecessor

Images

Additional information

CAD files

Túlfeszültség-korlátozó EMC-védelem BVT AVD 24 PLC számára
Túlfeszültség-korlátozó
3 / P1 típusú levezetőosztály
BLITZDUCTOR VT, ellenőrizve
az EN 61643-21 szerint és energetikailag
koordinálva az IEC 61643-21 szerint
tároltprogramú
vezérlések/PLC-rendszerek védelmére,
csatlakoztatás csavarkapcsokkal,
2 pólusú, szélesség 1,5 osztásegység
Névleges feszültség DC: 24 V
Legnagyobb tartós üzemi feszültség DC: 35 V
Névleges áram 80 °C-on: 10 A
C2 névleges levezetési áram (8/20 µs) összesen: 2 kA

Gyártó: DEHN
Típus: BVT AVD 24
Cikksz.: 918422
vagy egyenértékű.

Certificates

Technical data

SPD osztály	W
Legnagyobb tartós üzemi feszültség DC (U_C )	35 V
Névleges áram 80 °C-on (I_L )	10 A
C2 névleges levezetési áram (8/20 µs) összesen (I_n )	2 kA

SPD osztály	W
Névleges feszültség DC (U_N )	24 V
Legnagyobb tartós üzemi feszültség DC (U_C )	35 V
Névleges áram 80 °C-on (I_L )	10 A
C2 névleges levezetési lökőáram (8/20 µs) erenként (I_n )	1 kA
C2 névleges levezetési áram (8/20 µs) összesen (I_n )	2 kA
Védelmi feszültségszint ér-ér I_nC2 (U_P )	≤ 70 V
Védelmi feszültségszint ér-védőföld I_nC2 (U_P )	≤ 500 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 50 V
Védelmi feszültségszint ér-védőföld 1kV/µs C3 (U_P )	≤ 450 V
Kapacitás ér-ér (C)	≤ 7 nF
Kapacitás ér-védőföld (C)	≤ 1,5 nF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Védettségi fajta	IP 20
Szerelés	35 mm-es kalapsínre az EN 60715 szerint
Csatlakozás bemenet / kimenet	Csavar / csavar
Csatlakozási keresztmetszet, tömör	0,5-6,0 mm²
Csatlakozási keresztmetszet, finomsodrat	0,5-4,0 mm²
Meghúzási nyomaték (csatlakozókapcsok)	0,8 Nm
Földelés módja	Csavarkapocs
Burkolat anyaga	Hőre lágyuló műanyag, UL 94 V-0
Szín	sárga
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21

Product 918422 was added to Notepad.

Go to Notepad

Product 918422 was added to the cart.

Go to Web-Shop

BVT ALD

Energetikailag koordinált kombinált levezető lebegő DC-tápegységek védelmére kalapsínszerelésnél.

2 Products

Part No. 918408 BVT ALD 36

GTIN 4013364125292, Customs tariff No. (EU): 85363010, Gross weight: 122.00 g, PU: 1.00 db.

Images

Additional information

CAD files

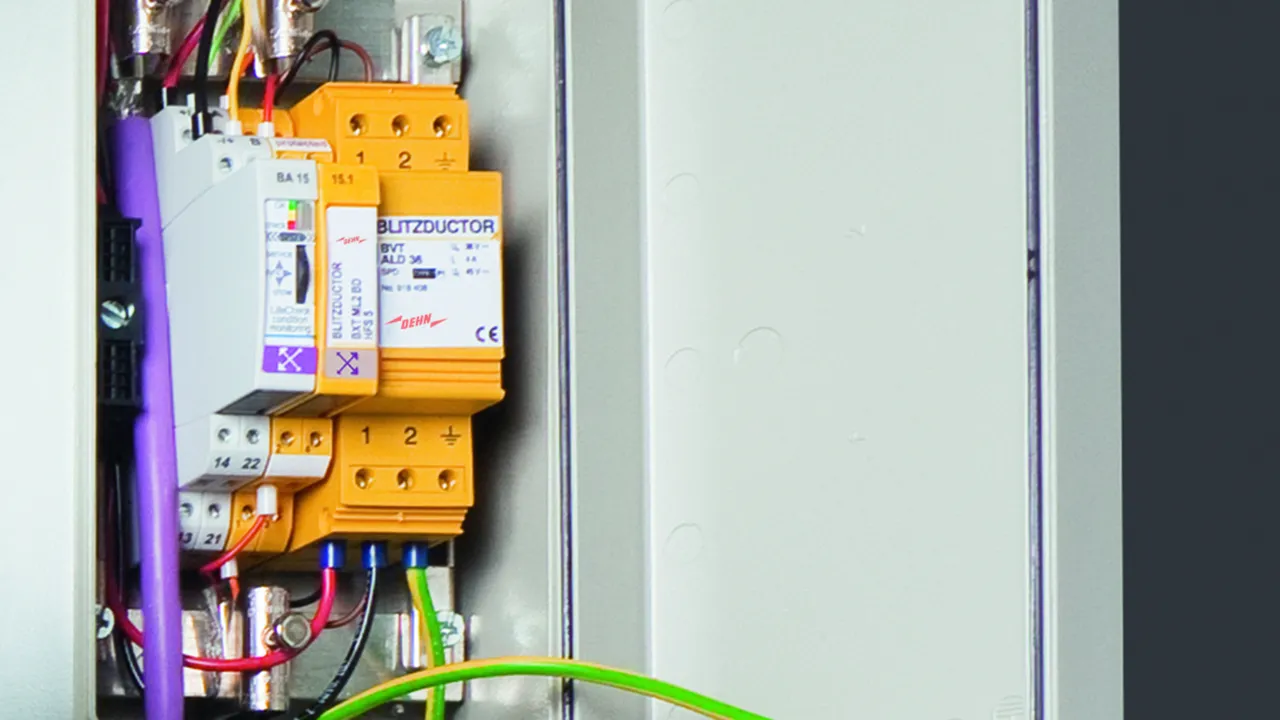

Koordinált kombinált levezető lebegő DC-tápellátás BVT ALD 36
Kombinált levezető
1 / P1 típusú levezetőosztály
BLITZDUCTOR VT,
bevizsgálva az EN 61643-21 szerint és
energetikailag koordinálva az
az IEC 61643-22 szerint
lebegő DC-áramellátás számára
Kalapsínszerelés,
csatlakoztatás csavarkapcsokkal,
2 pólusú, szélesség 1,5 osztásegység
Névleges feszültség DC: 36 V
Legnagyobb tartós üzemi feszültség DC: 45 V
Névleges áram 80 °C-on: 4 A
Névleges áram 45 °C-on: 7 A
C2 névleges levezetési áram (8/20 µs) összesen: 20 kA

Gyártó: DEHN
Típus: BVT ALD 36
Cikksz.: 918408
vagy egyenértékű.

Certificates

Technical data

SPD osztály	M
Legnagyobb tartós üzemi feszültség DC (U_C )	45 V
Névleges áram 80 °C-on (I_L )	4 A
Névleges áram 45 °C-on (I_L )	7 A
D1 villámáram impulzus (10/350 µs) erenként (I_imp )	2,5 kA
D1 Villámáram impulzus (10/350 µs) összesen (I_imp )	5 kA
C2 névleges levezetési áram (8/20 µs) összesen (I_n )	20 kA
Soros ellenállás erenként	22 µH
Tanúsítványok	UL

SPD osztály	M
Névleges feszültség DC (U_N )	36 V
Legnagyobb tartós üzemi feszültség DC (U_C )	45 V
Névleges áram 80 °C-on (I_L )	4 A
Névleges áram 45 °C-on (I_L )	7 A
D1 villámáram impulzus (10/350 µs) erenként (I_imp )	2,5 kA
D1 Villámáram impulzus (10/350 µs) összesen (I_imp )	5 kA
C2 névleges levezetési lökőáram (8/20 µs) erenként (I_n )	10 kA
C2 névleges levezetési áram (8/20 µs) összesen (I_n )	20 kA
Védelmi feszültségszint ér-ér I_nC2 (U_P )	≤ 80 V
Védelmi feszültségszint ér-védőföld I_nC2 (U_P )	≤ 1000 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 60 V
Védelmi feszültségszint ér-védőföld 1kV/µs C3 (U_P )	≤ 650 V
Soros ellenállás erenként	22 µH
Kapacitás ér-ér (C)	≤ 1,5 nF
Kapacitás ér-védőföld (C)	≤ 100 pF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Védettségi fajta	IP 20
Szerelés	35 mm-es kalapsínre az EN 60715 szerint
Csatlakozás bemenet / kimenet	Csavar / csavar
Csatlakozási keresztmetszet, tömör	0,5-6,0 mm²
Csatlakozási keresztmetszet, finomsodrat	0,5-4,0 mm²
Meghúzási nyomaték (csatlakozókapcsok)	0,8 Nm
Földelés módja	Csavarkapocs
Burkolat anyaga	Hőre lágyuló műanyag, UL 94 V-0
Szín	sárga
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	UL

Product 918408 was added to Notepad.

Go to Notepad

Product 918408 was added to the cart.

Go to Web-Shop

Part No. 918409 BVT ALD 60

GTIN 4013364146709, Customs tariff No. (EU): 85363010, Gross weight: 122.00 g, PU: 1.00 db.

Images

Additional information

CAD files

Koordinált kombinált levezető lebegő DC-tápellátás BVT ALD 60
Kombinált levezető
1 / P1 típusú levezetőosztály
BLITZDUCTOR VT,
bevizsgálva az EN 61643-21 szerint és
energetikailag koordinálva az
az IEC 61643-22 szerint
lebegő DC-áramellátás számára
Kalapsínszerelés,
csatlakoztatás csavarkapcsokkal,
2 pólusú, szélesség 1,5 osztásegység
Névleges feszültség DC: 60 V
Legnagyobb tartós üzemi feszültség DC: 65 V
Névleges áram 80 °C-on: 4 A
Névleges áram 45 °C-on: 7 A
C2 névleges levezetési áram (8/20 µs) összesen: 20 kA

Gyártó: DEHN
Típus: BVT ALD 60
Cikksz.: 918409
vagy egyenértékű.

Certificates

Technical data

SPD osztály	M
Legnagyobb tartós üzemi feszültség DC (U_C )	65 V
Névleges áram 80 °C-on (I_L )	4 A
Névleges áram 45 °C-on (I_L )	7 A
Előtét-biztosító	U_N ≥ 45 V és I_L ≥ 1 A
D1 villámáram impulzus (10/350 µs) erenként (I_imp )	2,5 kA
D1 Villámáram impulzus (10/350 µs) összesen (I_imp )	5 kA
C2 névleges levezetési áram (8/20 µs) összesen (I_n )	20 kA
Soros ellenállás erenként	22 µH
Tanúsítványok	UL

SPD osztály	M
Névleges feszültség DC (U_N )	60 V
Legnagyobb tartós üzemi feszültség DC (U_C )	65 V
Névleges áram 80 °C-on (I_L )	4 A
Névleges áram 45 °C-on (I_L )	7 A
Előtét-biztosító	U_N ≥ 45 V és I_L ≥ 1 A
D1 villámáram impulzus (10/350 µs) erenként (I_imp )	2,5 kA
D1 Villámáram impulzus (10/350 µs) összesen (I_imp )	5 kA
C2 névleges levezetési lökőáram (8/20 µs) erenként (I_n )	10 kA
C2 névleges levezetési áram (8/20 µs) összesen (I_n )	20 kA
Védelmi feszültségszint ér-ér I_nC2 (U_P )	≤ 120 V
Védelmi feszültségszint ér-védőföld I_nC2 (U_P )	≤ 1000 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 90 V
Védelmi feszültségszint ér-védőföld 1kV/µs C3 (U_P )	≤ 650 V
Soros ellenállás erenként	22 µH
Kapacitás ér-ér (C)	≤ 1,0 nF
Kapacitás ér-védőföld (C)	≤ 100 pF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Védettségi fajta	IP 20
Szerelés	35 mm-es kalapsínre az EN 60715 szerint
Csatlakozás bemenet / kimenet	Csavar / csavar
Csatlakozási keresztmetszet, tömör	0,5-6,0 mm²
Csatlakozási keresztmetszet, finomsodrat	0,5-4,0 mm²
Meghúzási nyomaték (csatlakozókapcsok)	0,8 Nm
Földelés módja	Csavarkapocs
Burkolat anyaga	Hőre lágyuló műanyag, UL 94 V-0
Szín	sárga
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	UL

Product 918409 was added to Notepad.

Go to Notepad

Product 918409 was added to the cart.

Go to Web-Shop

BVT TC

Energetikailag koordinált szivárgóárammentes túlfeszültség-levezető a/b-ér, ISDN U számára_k0vagy ADSL RJ45-csatlakozókkal és járulékos csavarkapocs-csatlakozókkal. Az RJ45-aljzatok kiosztása RJ11/12-kompatibilis. A párhuzamos csavarkapcsok robusztusabbak mint az RJ45-aljzatok és növelik a névleges levezetési lökőáramot összesen10 kA-re.

1 Product

Part No. 918411 BVT TC 1

GTIN 4013364093133, Customs tariff No. (EU): 85363010, Gross weight: 110.90 g, PU: 1.00 db.

Images

Additional information

Koordinált szivárgóárammentes túlfeszültség-korlátozó BVT TC 1
Túlfeszültség-korlátozó
2 / P2 típusú levezetőosztály
BLITZDUCTOR VT, ellenőrizve
EN 61643-21 szerint és energetikailag
koordinálva az IEC 61643-22 szerint
analóg modemek védelmére
kapcsolószekrényekben, ADSL-hez,
ISDN Uko-hoz is, 2 pólusú, szélesség 1,5 osztásegység
Csatlakoztatás RJ45(12)-aljzatokon
vagy csavarkapcsokon át.
Legnagyobb tartós üzemi feszültség DC: 170 V
Névleges áram: 0,2 A
C2 névleges levezetési áram (8/20 µs) összesen: 5 kA

Gyártó: DEHN
Típus: BVT TC 1
Cikksz.: 918411
vagy egyenértékű.

Certificates

Technical data

SPD osztály	R
Legnagyobb tartós üzemi feszültség DC (U_C )	170 V
Névleges áram (I_L )	0,2 A
D1 villámáram impulzus (10/350 µs) erenként (I_imp )	1 kA
C2 névleges levezetési áram (8/20 µs) összesen (I_n )	5 kA
Soros ellenállás erenként	4,7 Ohm
Határfrekvencia ér-ér (f_G )	17 MHz

SPD osztály	R
Névleges feszültség (U_N )	130 V
Legnagyobb tartós üzemi feszültség DC (U_C )	170 V
Névleges áram (I_L )	0,2 A
D1 villámáram impulzus (10/350 µs) erenként (I_imp )	1 kA
C2 névleges levezetési lökőáram (8/20 µs) erenként (I_n )	2,5 kA
C2 névleges levezetési áram (8/20 µs) összesen (I_n )	5 kA
Védelmi feszültségszint ér-ér I_nC2 (U_P )	≤ 275 V
Védelmi feszültségszint ér-védőföld I_nC2 (U_P )	≤ 600 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 240 V
Védelmi feszültségszint ér-védőföld 1kV/µs C3 (U_P )	≤ 600 V
Soros ellenállás erenként	4,7 Ohm
Határfrekvencia ér-ér (f_G )	17 MHz
Kapacitás ér-ér (C)	≤ 300 pF
Kapacitás ér-védőföld (C)	≤ 15 pF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Védettségi fajta	IP 10
Szerelés	35 mm-es kalapsínre az EN 60715 szerint
Csatlakozás bemenet / kimenet	RJ45 vagy kapcsok / RJ45 vagy kapcsok
Kiosztás	4/5
Csatlakozási keresztmetszet, tömör	0,08-2,5 mm²
Csatlakozási keresztmetszet, finomsodrat	0,08-2,5 mm²
Földelés módja	Csavarkapocs
Burkolat anyaga	Hőre lágyuló műanyag, UL 94 V-0
Szín	sárga
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21

Product 918411 was added to Notepad.

Go to Notepad

Product 918411 was added to the cart.

Go to Web-Shop

BVT KKS ALD

Energetikailag koordinált kombinált levezető az egyenirányító védelmére a védőáramkörben (piros színű). Dugaszolható távjelző érintkező (nyitó) túlterhelés-kijelzés számára (varisztorok hőfelügyelete). Beszerelés acéllemezházba ajánlott. A kapacitív vezérlés következtében alacsony impulzus-megszólalási feszültség érhető el.

1 Product

Part No. 918420 BVT KKS ALD 75

GTIN 4013364094895, Customs tariff No. (EU): 85363010, Gross weight: 229.00 g, PU: 1.00 db.

Predecessor

Images

Additional information

CAD files

Koordinált kombinált levezető BVT KKS ALD 75 védőáramkörök számára
Kombinált levezető
1 / P1 típusú levezetőosztály
BLITZDUCTOR VT KKS,
bevizsgálva az EN 61643-21 szerint és
energetikailag koordinálva az
az IEC 61643-22 szerint
külső anódos áramkör védelmére
katódos korrózióvédelmi
berendezések, távjelző érintkezővel,
csatlakoztatás csavarkapcsokkal,
2 pólusú, szélesség 3 osztásegység
Legnagyobb tartós üzemi feszültség DC: 75 V
Névleges áram: 12 A
C2 névleges levezetési áram (8/20 µs) összesen: 40 kA

Gyártó: DEHN
Típus: BVT KKS ALD 75
Cikksz.: 918420
vagy egyenértékű.

Certificates

Technical data

SPD osztály	M
Legnagyobb tartós üzemi feszültség DC (U_C )	75 V
Névleges áram (I_L )	12 A
D1 villámáram impulzus (10/350 µs) erenként (I_imp )	3,5 kA
D1 Villámáram impulzus (10/350 µs) összesen (I_imp )	7 kA
C2 névleges levezetési áram (8/20 µs) összesen (I_n )	40 kA
Soros ellenállás erenként	5 µH
Határfrekvencia ér-ér (f_G )	1 MHz
Távjelző érintkező (FM) / Érintkezőtípus	Nyitó

SPD osztály	M
Névleges feszültség (U_N )	70 V
Legnagyobb tartós üzemi feszültség DC (U_C )	75 V
Névleges áram (I_L )	12 A
D1 villámáram impulzus (10/350 µs) erenként (I_imp )	3,5 kA
D1 Villámáram impulzus (10/350 µs) összesen (I_imp )	7 kA
C2 névleges levezetési lökőáram (8/20 µs) erenként (I_n )	20 kA
C2 névleges levezetési áram (8/20 µs) összesen (I_n )	40 kA
Védelmi feszültségszint ér-ér I_nC2 (U_P )	≤ 420 V
Védelmi feszültségszint ér-védőföld I_nC2 (U_P )	≤ 420 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 370 V
Védelmi feszültségszint ér-védőföld 1kV/µs C3 (U_P )	≤ 370 V
Soros ellenállás erenként	5 µH
Határfrekvencia ér-ér (f_G )	1 MHz
Kapacitás ér-ér (C)	≤ 2 nF
Kapacitás ér-védőföld (C)	≤ 2 nF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Védettségi fajta	IP 20
Szerelés	35 mm-es kalapsínre az EN 60715 szerint
Csatlakozás bemenet / kimenet	Csavar / csavar
Csatlakozási keresztmetszet, tömör	0,5-6 mm²
Csatlakozási keresztmetszet, finomsodrat	0,5-4 mm²
Földelés módja	Csavarkapocs
Burkolat anyaga	Hőre lágyuló műanyag, UL 94 V-0
Szín	vörös
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Távjelző érintkező (FM) / Érintkezőtípus	Nyitó
Kapcsolási teljesítmény DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Kapcsolási teljesítmény AC	250 V / 0,5 A
Csatlakozási vezetékkeresztmetszet a jelzőérintkezőnél	max. 1,5 mm²

Product 918420 was added to Notepad.

Go to Notepad

Product 918420 was added to the cart.

Go to Web-Shop

BVT KKS APD

Energetikailag koordinált kombinált levezető a feszültségmérő kör védelmére (sárga színű). Dugaszolható távjelző érintkező (nyitó) túlterhelés-kijelzés számára (levezetőutak hőfelügyelete). Beszerelés acéllemezházba ajánlott. A kapacitív vezérlés következtében alacsony impulzus-megszólalási feszültség érhető el.

1 Product

Part No. 918421 BVT KKS APD 36

GTIN 4013364094901, Customs tariff No. (EU): 85363010, Gross weight: 130.30 g, PU: 1.00 db.

Predecessor

Images

Additional information

CAD files

Koordinált kombinált levezető BVT KKS APD 36 feszültségmérő körök számára
Kombinált levezető
1 / P1 típusú levezetőosztály
BLITZDUCTOR VT KKS,
bevizsgálva az EN 61643-21 szerint és
energetikailag koordinálva az
az IEC 61643-22 szerint
katódos korrózióvédelmi berendezések
érzékelő-mérőkörei védelmére,
távjelző érintkezővel,
csatlakoztatás csavarkapcsokkal,
2 pólusú, szélesség 1,5 osztásegység
Legnagyobb tartós üzemi feszültség DC: 36,8 V
Névleges áram: 0,05 A
C2 névleges levezetési áram (8/20 µs) összesen: 40 kA

Gyártó: DEHN
Típus: BVT KKS APD 36
Cikksz.: 918421
vagy egyenértékű.

Certificates

Technical data

SPD osztály	M
Legnagyobb tartós üzemi feszültség DC (U_C )	36,8 V
Névleges áram (I_L )	0,05 A
D1 villámáram impulzus (10/350 µs) erenként (I_imp )	3,5 kA
D1 Villámáram impulzus (10/350 µs) összesen (I_imp )	7 kA
C2 névleges levezetési áram (8/20 µs) összesen (I_n )	40 kA
Soros ellenállás erenként	55 Ohm
Távjelző érintkező (FM) / Érintkezőtípus	Nyitó

SPD osztály	M
Névleges feszültség (U_N )	36 V
Legnagyobb tartós üzemi feszültség DC (U_C )	36,8 V
Névleges áram (I_L )	0,05 A
D1 villámáram impulzus (10/350 µs) erenként (I_imp )	3,5 kA
D1 Villámáram impulzus (10/350 µs) összesen (I_imp )	7 kA
C2 névleges levezetési lökőáram (8/20 µs) erenként (I_n )	20 kA
C2 névleges levezetési áram (8/20 µs) összesen (I_n )	40 kA
Védelmi feszültségszint ér-ér I_nC2 (U_P )	≤ 65 V
Védelmi feszültségszint ér-védőföld I_nC2 (U_P )	≤ 800 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 48 V
Védelmi feszültségszint ér-védőföld 1kV/µs C3 (U_P )	≤ 600 V
Soros ellenállás erenként	55 Ohm
Határfrekvencia ér-ér (f_G )	4 dB 1 MHz-nél (100 Ohm)
Kapacitás ér-ér (C)	≤ 1 nF
Kapacitás ér-védőföld (C)	≤ 10 pF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Védettségi fajta	IP 20
Szerelés	35 mm-es kalapsínre az EN 60715 szerint
Csatlakozás bemenet / kimenet	Csavar / csavar
Csatlakozási keresztmetszet, tömör	0,5-6 mm²
Csatlakozási keresztmetszet, finomsodrat	0,5-4 mm²
Földelés módja	Csavarkapocs
Burkolat anyaga	Hőre lágyuló műanyag, UL 94 V-0
Szín	sárga
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Távjelző érintkező (FM) / Érintkezőtípus	Nyitó
Kapcsolási teljesítmény DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Kapcsolási teljesítmény AC	250 V / 0,5 A
Csatlakozási vezetékkeresztmetszet a jelzőérintkezőnél	max. 1,5 mm²

Product 918421 was added to Notepad.

Go to Notepad

Product 918421 was added to the cart.

Go to Web-Shop

Results for products (0)

Results for content (0)

BLITZDUCTOR VT

Details
