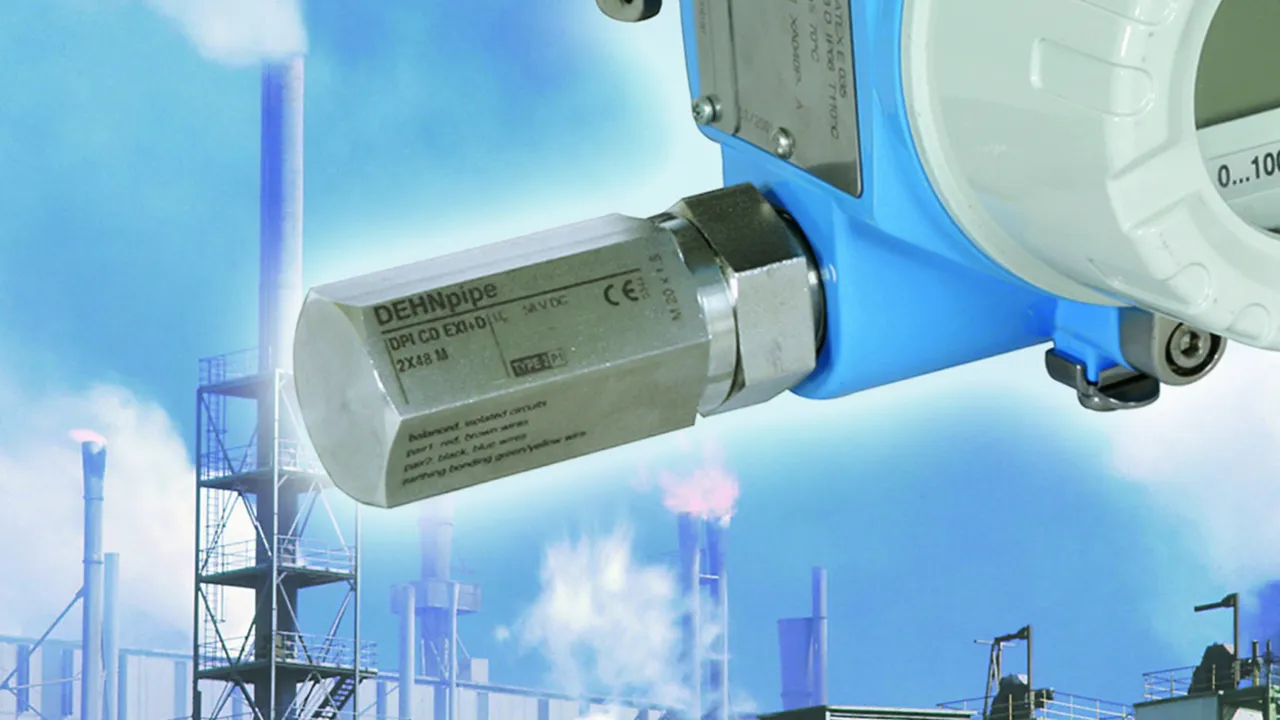

DEHNpipe

Túlfeszültség-korlátozó becsavarozásra kültéri eszközbe

Párhuzamos vagy soros huzalozás
Gyártás korrózióálló nemesacélból
Levezető második interfész védelmére (adatoldal vagy energiaoldal) elérhető

Változatok Ex (i) és Ex (d)-alkalmazások számára

Gyújtószikramentes mérőkörök és Ex (i) buszrendszerek védelmére
Kivitel Ex (d) nyomásálló tokozásban

Kiterjedt jóváhagyásokJóváhagyások levezetőtől függően: IECEx, ATEX, FISCO, CSA Hazloc

Details

lorem ipsum — ATEX- és IECEx-jóváhagyás.

Robusztus kivitel korrózióálló nemesacélból.

DPI MD

Energetikailag koordinált és földdel szemben szivárgóárammentes kétfokozatú levezető 4-20 mA-es interfészekhez M20 x 1,5 (belül/kívül) csavarmenettel. Árnyékolásföldelés közvetlenül, közvetetten vagy nélkül lehetséges. Kábel-csavarkötés tartozékként szállítható.

1 Product

Part No. 929941 DPI MD 24 M 2S

GTIN 4013364098152, Customs tariff No. (EU): 85363010, Gross weight: 187.40 g, PU: 1.00 db.

Images

Additional information

CAD files

Szivárgóárammentes kétfokozatú levezető DEHNpipe DPI MD 24 M 2S
Túlfeszültség-korlátozó
2 / P1 típusú levezetőosztály
DEHNpipe, ellenőrizve az EN 61643-21 szerint
és energetikailag koordinálva az
IEC 61643-22, in V2A, IP 67,
2 részes házdesign,
becsavarozásra kültéri eszközbe
2 vezetős méréstechnikával,
soros védelem
potenciálfüggetlenül üzemeltetett
érpár számára, valamint szimmetrikus
interfészek a NAMUR NE 21 szerint.
Legnagyobb tartós üzemi feszültség DC: 34,8 V
Névleges áram: 0,5 A
C2 névleges levezetési áram (8/20 µs) összesen: 10 kA
Határfrekvencia ér-ér: 14 MHz

Gyártó: DEHN
Típus: DPI MD 24 M 2S
Cikksz.: 929941
vagy egyenértékű.

Certificates

Technical data

SPD osztály	Q
Legnagyobb tartós üzemi feszültség DC (U_C )	34,8 V
Névleges áram (I_L )	0,5 A
D1 villámáram impulzus (10/350 µs) erenként (I_imp )	1 kA
C2 névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Határfrekvencia ér-ér (f_G )	14 MHz
Szerelés terep- / eszközoldal	M20 x 1,5 belső menet / M20 x 1,5 külső menet
Tanúsítványok	SIL
*⁾ Részleteket lásd: www.dehn.de

SPD osztály	Q
Névleges feszültség (U_N )	24 V
Legnagyobb tartós üzemi feszültség DC (U_C )	34,8 V
Legnagyobb tartós üzemi feszültség AC (U_C )	24,5 V
Névleges áram (I_L )	0,5 A
D1 villámáram impulzus (10/350 µs) erenként (I_imp )	1 kA
C2 névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 névleges levezetési lökőáram (8/20 µs) erenként (I_n )	10 kA
C2 névleges levezetési lökőáram (8/20 µs) árnyékolás-védőföld (I_n )	20 kA
Védelmi feszültségszint ér-ér I_nC2 (U_P )	≤ 65 V
Védelmi feszültségszint ér-védőföld I_nC2 (U_P )	≤ 650 V
Védelmi feszültségszint ér-védőföld I_nC2 (U_P )	≤ 650 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 50 V
Védelmi feszültségszint ér-védőföld 1kV/µs C3 (U_P )	≤ 500 V
Védelmi feszültségszint árnyékolás-védőföld 1 kV/µs C3 (U_P )	≤ 600 V
Határfrekvencia ér-ér (f_G )	14 MHz
Kapacitás ér-ér (C)	≤ 400 pF
Kapacitás ér-védőföld (C)	≤ 20 pF
Kapacitás árnyékolás-védőföld (C)	≤ 15 pF
Soros ellenállás erenként	2,2 Ohm
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Védettség kábel-csavarkötéssel	IP 67
Szerelés terep- / eszközoldal	M20 x 1,5 belső menet / M20 x 1,5 külső menet
Csatlakozás bemenet / kimenet	Csavar / csatlakozóvezetékek 1,5 mm²
Csatlakozóvezeték hossza	200 mm
Csatlakozási keresztmetszet, tömör	0,08-2,5 mm²
Csatlakozási keresztmetszet, finomsodrat	0,08-1,5 mm²
Földelés módja	Ház vagy földelőgyűrű (tartozék)
Burkolat anyaga	NIRO (V2A)
Szín	csupasz
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	SIL
SIL besorolás	max. SIL3 *⁾
*⁾ Részleteket lásd: www.dehn.de

Product 929941 was added to Notepad.

Go to Notepad

Product 929941 was added to the cart.

Go to Web-Shop

DPI ME

Energetikailag koordinált kétfokozatú levezető gázkisüléses túlfeszültség-korlátozóval és diódákkal földdel szemben. Aszimmetrikus interfészekhez csavarmenettel ¹/₂-14 NPT (kívül/kívül). Földelővezeték átvezetve.

1 Product

Part No. 929921 DPI ME 24 N A2G

GTIN 4013364098169, Customs tariff No. (EU): 85363010, Gross weight: 255.20 g, PU: 1.00 db.

Images

Additional information

CAD files

Koordinált kétfokozatú levezető DEHNpipe DPI ME 24 N A2G
Túlfeszültség-korlátozó
2 / P1 típusú levezetőosztály
DEHNpipe, ellenőrizve az EN 61643-21 szerint
és energetikailag koordinálva az
IEC 61643-22, in V2A, IP 67,
becsavarozásra kültéri eszközbe
2 vezetős méréstechnikával,
aszimm. interfészek, valamint
buszrendszerek védelmére.
Legnagyobb tartós üzemi feszültség DC: 34,8 V
Névleges áram: 0,5 A
C2 névleges levezetési áram (8/20 µs) összesen: 10 kA

Gyártó: DEHN
Típus: DPI ME 24 N A2G
Cikksz.: 929921
vagy egyenértékű.

Certificates

Technical data

SPD osztály	Q
Legnagyobb tartós üzemi feszültség DC (U_C )	34,8 V
Névleges áram (I_L )	0,5 A
D1 villámáram impulzus (10/350 µs) erenként (I_imp )	1 kA
C2 névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Szerelés terep- / eszközoldal	¹/₂-14 NPT külső menet / ¹/₂-14 NPT külső menet
Tanúsítványok	UL, SIL
*⁾ Részleteket lásd: www.dehn.de

SPD osztály	Q
Névleges feszültség (U_N )	24 V
Legnagyobb tartós üzemi feszültség DC (U_C )	34,8 V
Legnagyobb tartós üzemi feszültség AC (U_C )	24,5 V
Névleges áram (I_L )	0,5 A
D1 villámáram impulzus (10/350 µs) erenként (I_imp )	1 kA
C2 névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 névleges levezetési lökőáram (8/20 µs) erenként (I_n )	10 kA
Védelmi feszültségszint ér-ér I_nC2 (U_P )	≤ 120 V
Védelmi feszültségszint ér-védőföld I_nC2 (U_P )	≤ 65 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 98 V
Védelmi feszültségszint ér-védőföld 1kV/µs C3 (U_P )	≤ 49 V
Kapacitás ér-ér (C)	≤ 250 pF
Kapacitás ér-védőföld (C)	≤ 450 pF
Soros ellenállás erenként	4,7 Ohm
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Védettségi fajta	IP 67
Szerelés terep- / eszközoldal	¹/₂-14 NPT külső menet / ¹/₂-14 NPT külső menet
Csatlakozás bemenet / kimenet	Csatlakozóvezetékek AWG 16
Csatlakozóvezeték hossza	500 mm
Földelés módja	Ház és csatlakozóvezeték
Burkolat anyaga	NIRO (V2A)
Szín	csupasz
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	UL, SIL
SIL besorolás	max. SIL3 *⁾
*⁾ Részleteket lásd: www.dehn.de

Product 929921 was added to Notepad.

Go to Notepad

Product 929921 was added to the cart.

Go to Web-Shop

DPI MD EX

Energetikailag koordinált kétfokozatú levezető kapacitásszegény védőkapcsolással gyújtószikramentes mérőáramkörök és buszrendszerek védelmére, teljesítve a FISCO követelményeit. Szigetelési szilárdság > 500 V földdel szemben. Kábel-csavarkötések külön rendelendők.

2 Products

Part No. 929960 DPI MD EX 24 M 2

GTIN 4013364098145, Customs tariff No. (EU): 85363010, Gross weight: 185.80 g, PU: 1.00 db.

Images

Additional information

CAD files

Koordinált kétfokozatú levezető DEHNpipe DPI MD EX 24 M 2
Túlfeszültség-korlátozó
2 / P1 típusú levezetőosztály
DEHNpipe, ellenőrizve az EN 61643-21 szerint
és energetikailag koordinálva az
IEC 61643-22, in V2A, IP 67,
2 részes házdesign
Ex (i)-kivitelben,
becsavarozásra kültéri eszközbe
2 vezetős méréstechnikával,
soros védelem
potenciálfüggetlenül üzemeltetett
érpár számára, valamint szimmetrikus
interfészek a NAMUR NE 21 szerint.
Legnagyobb tartós üzemi feszültség DC: 34,8 V
Névleges áram: 0,5 A
C2 névleges levezetési áram (8/20 µs) összesen: 10 kA
Határfrekvencia ér-ér: 7 MHz

Gyártó: DEHN
Típus: DPI MD EX 24 M 2
Cikksz.: 929960
vagy egyenértékű.

Certificates

Technical data

SPD osztály	T
Legnagyobb tartós üzemi feszültség DC (U_C )	34,8 V
Névleges áram (I_L )	0,5 A
D1 villámáram impulzus (10/350 µs) erenként (I_imp )	1 kA
C2 névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Határfrekvencia ér-ér (f_G )	7 MHz
Szerelés terep- / eszközoldal	M20 x 1,5 belső menet / M20 x 1,5 külső menet
Tanúsítványok	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ Részleteket lásd: www.dehn.de

SPD osztály	T
Névleges feszültség (U_N )	24 V
Legnagyobb tartós üzemi feszültség DC (U_C )	34,8 V
Legnagyobb tartós üzemi feszültség AC (U_C )	24,5 V
Max. bemeneti feszültség EN 60079-11 szerint (U_i )	30 V
Max. bemeneti áram EN 60079-11 szerint (I_i )	0,5 A
Névleges áram (I_L )	0,5 A
D1 villámáram impulzus (10/350 µs) erenként (I_imp )	1 kA
C2 névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 névleges levezetési lökőáram (8/20 µs) erenként (I_n )	5 kA
Védelmi feszültségszint ér-ér I_nC2 (U_P )	≤ 55 V
Védelmi feszültségszint ér-védőföld I_nC2 (U_P )	≤ 1100 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 49 V
Védelmi feszültségszint ér-védőföld 1kV/µs C3 (U_P )	≤ 1000 V
Határfrekvencia ér-ér (f_G )	7 MHz
Kapacitás ér-ér (C)	≤ 850 pF
Kapacitás ér-védőföld (C)	≤ 15 pF
Soros ellenállás erenként	1,8 Ohm
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Védettségi fajta	IP 67
Szerelés terep- / eszközoldal	M20 x 1,5 belső menet / M20 x 1,5 külső menet
Csatlakozás bemenet / kimenet	Csavar / csatlakozóvezetékek 1,5 mm²
Csatlakozóvezeték hossza	200 mm
Csatlakozási keresztmetszet, tömör	0,08-2,5 mm²
Csatlakozási keresztmetszet, finomsodrat	0,08-1,5 mm²
Földelés módja	Burkolat
Burkolat anyaga	NIRO (V2A)
Szín	csupasz
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
ATEX-jóváhagyások	DEKRA 11ATEX0076 X: II 2 (1) G Ex ia [ia Ga] IIC T4 ... T6 Gb
IECEx-jóváhagyások	DEK 11.0025X: Ex ia [ia Ga] IIC T4 ... T6 Gb
CSA & USA Hazloc jóváhagyások (1)	CSA17CA.70144338: Ex ia [ia Ga] IIC T4 … T6 Gb
CSA & USA Hazloc jóváhagyások (2)	CSA17CA.70144338: Class I Div 1; Class I Zone 1
China Compulsory Certification	CCC No. 2021312304001027
SIL besorolás	max. SIL3 *⁾
*⁾ Részleteket lásd: www.dehn.de

Product 929960 was added to Notepad.

Go to Notepad

Product 929960 was added to the cart.

Go to Web-Shop

Part No. 929965 DPI MD EX 24 N 2

GTIN 4013364360778, Customs tariff No. (EU): 85363010, Gross weight: 185.00 g, PU: 1.00 db.

Images

Additional information

Koordinált kétfokozatú levezető DEHNpipe DPI MD EX 24 N 2
Túlfeszültség-korlátozó
2 / P1 típusú levezetőosztály
DEHNpipe, ellenőrizve az EN 61643-21 szerint
és energetikailag koordinálva az
IEC 61643-22, in V2A, IP 67,
2 részes házdesign
Ex (i)-kivitelben,
becsavarozásra kültéri eszközbe
2 vezetős méréstechnikával,
soros védelem
potenciálfüggetlenül üzemeltetett
érpár számára, valamint szimmetrikus
interfészek a NAMUR NE 21 szerint.
Legnagyobb tartós üzemi feszültség DC: 34,8 V
Névleges áram: 0,5 A
C2 névleges levezetési áram (8/20 µs) összesen: 10 kA
Határfrekvencia ér-ér: 7 MHz

Gyártó: DEHN
Típus: DPI MD EX 24 N 2
Cikksz.: 929965
vagy egyenértékű.

Certificates

Technical data

SPD osztály	T
Legnagyobb tartós üzemi feszültség DC (U_C )	34,8 V
Névleges áram (I_L )	0,5 A
D1 villámáram impulzus (10/350 µs) erenként (I_imp )	1 kA
C2 névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Határfrekvencia ér-ér (f_G )	7 MHz
Szerelés terep- / eszközoldal	¹/₂-14 NPT belső menet / ¹/₂-14 NPT külső menet
Tanúsítványok	ATEX, IECEx, CCC, SIL
*⁾ Részleteket lásd: www.dehn.de

SPD osztály	T
Névleges feszültség (U_N )	24 V
Legnagyobb tartós üzemi feszültség DC (U_C )	34,8 V
Legnagyobb tartós üzemi feszültség AC (U_C )	24,5 V
Max. bemeneti feszültség EN 60079-11 szerint (U_i )	30 V
Max. bemeneti áram EN 60079-11 szerint (I_i )	0,5 A
Névleges áram (I_L )	0,5 A
D1 villámáram impulzus (10/350 µs) erenként (I_imp )	1 kA
C2 névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 névleges levezetési lökőáram (8/20 µs) erenként (I_n )	5 kA
Védelmi feszültségszint ér-ér I_nC2 (U_P )	≤ 55 V
Védelmi feszültségszint ér-védőföld I_nC2 (U_P )	≤ 1100 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 49 V
Védelmi feszültségszint ér-védőföld 1kV/µs C3 (U_P )	≤ 1000 V
Határfrekvencia ér-ér (f_G )	7 MHz
Kapacitás ér-ér (C)	≤ 850 pF
Kapacitás ér-védőföld (C)	≤ 15 pF
Soros ellenállás erenként	1,8 Ohm
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Védettségi fajta	IP 67
Szerelés terep- / eszközoldal	¹/₂-14 NPT belső menet / ¹/₂-14 NPT külső menet
Csatlakozás bemenet / kimenet	Csavar / csatlakozóvezetékek 1,5 mm²
Csatlakozóvezeték hossza	200 mm
Csatlakozási keresztmetszet, tömör	0,08-2,5 mm²
Csatlakozási keresztmetszet, finomsodrat	0,08-1,5 mm²
Földelés módja	Burkolat
Burkolat anyaga	NIRO (V2A)
Szín	csupasz
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	ATEX, IECEx, CCC, SIL
ATEX-jóváhagyások	DEKRA 11ATEX0076 X: II 2 (1) G Ex ia [ia Ga] IIC T4 ... T6 Gb
IECEx-jóváhagyások	DEK 11.0025X: Ex ia [ia Ga] IIC T4 ... T6 Gb
China Compulsory Certification	CCC No. 2021312304001027
SIL besorolás	max. SIL3 *⁾
*⁾ Részleteket lásd: www.dehn.de

Product 929965 was added to Notepad.

Go to Notepad

Product 929965 was added to the cart.

Go to Web-Shop

DPI CD EXI

Túlfeszültség-korlátozó kapacitásszegény védőkapcsolással gyújtószikramentes mérőáramkörök és buszrendszerek védelmére, teljesítve a FISCO követelményeit. Szigetelési szilárdság > 500 V földdel szemben.

2 Products

Part No. 929961 DPI CD EXI 24 M

GTIN 4013364101784, Customs tariff No. (EU): 85363010, Gross weight: 183.00 g, PU: 1.00 db.

Images

Additional information

CAD files

Túlfeszültség-korlátozó DEHNpipe CD EX (i) DPI CD EXI 24 M
Túlfeszültség-korlátozó
2 / P1 típusú levezetőosztály
DEHNpipe, ellenőrizve az
EN 61643-21, in V4A, IP 67,
Ex (i)-kivitelben,
becsavarozásra kültéri eszközbe
2 vezetős méréstechnikával,
párhuzamos védelem
potenciálfüggetlenül üzemeltetett
1 érpár, valamint gyújtószikramentes
buszrendszerek védelmére.
Legnagyobb tartós üzemi feszültség DC: 32 V
Névleges áram: 0,55 A
C2 névleges levezetési áram (8/20 µs) összesen: 10 kA
Határfrekvencia ér-ér: 67 MHz

Gyártó: DEHN
Típus: DPI CD EXI 24 M
Cikksz.: 929961
vagy egyenértékű.

Certificates

Technical data

SPD osztály	T
Legnagyobb tartós üzemi feszültség DC (U_C )	32 V
Névleges áram (I_L )	0,55 A
D1 Villámáram impulzus (10/350 µs) ér-védőföld (I_imp )	1 kA
C2 névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Határfrekvencia ér-ér (f_G )	67 MHz
Szerelés terep- / eszközoldal	M20 x 1,5 külső menet
Tanúsítványok	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ Részleteket lásd: www.dehn.de

SPD osztály	T
Névleges feszültség (U_N )	24 V
Legnagyobb tartós üzemi feszültség DC (U_C )	32 V
Legnagyobb tartós üzemi feszültség AC (U_C )	22,6 V
Max. bemeneti feszültség EN 60079-11 szerint (U_i )	30 V
Max. bemeneti áram EN 60079-11 szerint (I_i )	0,55 A
Névleges áram (I_L )	0,55 A
D1 Villámáram impulzus (10/350 µs) ér-védőföld (I_imp )	1 kA
C2 névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 Névleges levezetési áram (8/20 µs) ér-ér (I_n )	150 A
C2 Névleges levezetési áram (8/20 µs) ér-védőföld (I_n )	10 kA
Védelmi feszültségszint ér-ér I_nC2 (U_P )	≤ 58 V
Védelmi feszültségszint ér-védőföld I_nC2 (U_P )	≤ 1700 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 50 V
Védelmi feszültségszint ér-védőföld 1kV/µs C3 (U_P )	≤ 1200 V
Határfrekvencia ér-ér (f_G )	67 MHz
Kapacitás ér-ér (C)	≤ 25 pF
Kapacitás ér-védőföld (C)	≤ 15 pF
Üzemi hőmérséklettartomány (T_U )	-50 °C ... +80 °C
Védettségi fajta	Felépítés IP 67-ben
Szerelés terep- / eszközoldal	M20 x 1,5 külső menet
Csatlakoztatás	Csatlakozóvezetékek 1,3 mm²
Csatlakozóvezeték hossza	250 mm
Földelés módja	Csatlakozóvezeték
Burkolat anyaga	NIRO (V4A)
Szín	csupasz
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
ATEX-jóváhagyások	KEMA 04ATEX1189 X: II 2 (1) G Ex ia [ia Ga] IIC T5 ... T6 Gb
IECEx-jóváhagyások	KEM 09.0076X: Ex ia [ia Ga] IIC T5 ... T6 Gb
CSA & USA Hazloc jóváhagyások (1)	CSA 13.70000407: Ex ia [ia] IIC T5 … T6
CSA & USA Hazloc jóváhagyások (2)	CSA 13.70000407: Class I Div 1, 2; Class I Zone 1
China Compulsory Certification	CCC No. 2021312304001030
SIL besorolás	max. SIL3 *⁾
*⁾ Részleteket lásd: www.dehn.de

Product 929961 was added to Notepad.

Go to Notepad

Product 929961 was added to the cart.

Go to Web-Shop

Part No. 929963 DPI CD EXI 24 N

GTIN 4013364101807, Customs tariff No. (EU): 85363010, Gross weight: 196.00 g, PU: 1.00 db.

Images

Additional information

CAD files

Túlfeszültség-korlátozó DEHNpipe CD EX (i) DPI CD EXI 24 N
Túlfeszültség-korlátozó
2 / P1 típusú levezetőosztály
DEHNpipe, ellenőrizve az
EN 61643-21, in V4A, IP 67,
Ex (i)-kivitelben,
becsavarozásra kültéri eszközbe
2 vezetős méréstechnikával,
párhuzamos védelem
potenciálfüggetlenül üzemeltetett
1 érpár, valamint gyújtószikramentes
buszrendszerek védelmére.
Legnagyobb tartós üzemi feszültség DC: 32 V
Névleges áram: 0,55 A
C2 névleges levezetési áram (8/20 µs) összesen: 10 kA
Határfrekvencia ér-ér: 67 MHz

Gyártó: DEHN
Típus: DPI CD EXI 24 N
Cikksz.: 929963
vagy egyenértékű.

Certificates

Technical data

SPD osztály	T
Legnagyobb tartós üzemi feszültség DC (U_C )	32 V
Névleges áram (I_L )	0,55 A
D1 Villámáram impulzus (10/350 µs) ér-védőföld (I_imp )	1 kA
C2 névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Határfrekvencia ér-ér (f_G )	67 MHz
Szerelés terep- / eszközoldal	¹/₂-14 NPT külső menet
Tanúsítványok	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ Részleteket lásd: www.dehn.de

SPD osztály	T
Névleges feszültség (U_N )	24 V
Legnagyobb tartós üzemi feszültség DC (U_C )	32 V
Legnagyobb tartós üzemi feszültség AC (U_C )	22,6 V
Max. bemeneti feszültség EN 60079-11 szerint (U_i )	30 V
Max. bemeneti áram EN 60079-11 szerint (I_i )	0,55 A
Névleges áram (I_L )	0,55 A
D1 Villámáram impulzus (10/350 µs) ér-védőföld (I_imp )	1 kA
C2 névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 Névleges levezetési áram (8/20 µs) ér-ér (I_n )	150 A
C2 Névleges levezetési áram (8/20 µs) ér-védőföld (I_n )	10 kA
Védelmi feszültségszint ér-ér I_nC2 (U_P )	≤ 58 V
Védelmi feszültségszint ér-védőföld I_nC2 (U_P )	≤ 1700 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 50 V
Védelmi feszültségszint ér-védőföld 1kV/µs C3 (U_P )	≤ 1200 V
Határfrekvencia ér-ér (f_G )	67 MHz
Kapacitás ér-ér (C)	≤ 25 pF
Kapacitás ér-védőföld (C)	≤ 15 pF
Üzemi hőmérséklettartomány (T_U )	-50 °C ... +80 °C
Védettségi fajta	Felépítés IP 67-ben
Szerelés terep- / eszközoldal	¹/₂-14 NPT külső menet
Csatlakoztatás	Csatlakozóvezetékek 1,3 mm²
Csatlakozóvezeték hossza	250 mm
Földelés módja	Csatlakozóvezeték
Burkolat anyaga	NIRO (V4A)
Szín	csupasz
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
ATEX-jóváhagyások	KEMA 04ATEX1189 X: II 2 (1) G Ex ia [ia Ga] IIC T5 ... T6 Gb
IECEx-jóváhagyások	KEM 09.0076X: Ex ia [ia Ga] IIC T5 ... T6 Gb
CSA & USA Hazloc jóváhagyások (1)	CSA 13.70000407: Ex ia [ia] IIC T5 … T6
CSA & USA Hazloc jóváhagyások (2)	CSA 13.70000407: Class I Div 1, 2; Class I Zone 1
China Compulsory Certification	CCC No. 2021312304001030
SIL besorolás	max. SIL3 *⁾
*⁾ Részleteket lásd: www.dehn.de

Product 929963 was added to Notepad.

Go to Notepad

Product 929963 was added to the cart.

Go to Web-Shop

DPI CD EXD

Túlfeszültség-korlátozó kapacitásszegény védőkapcsolással nyomásálló tokozásban robbanásveszélyes területeken való alkalmazáshoz mérőáramkörök és buszrendszerek védelmére. Szigetelési szilárdság > 500 V földdel szemben. A CSA és USA Hazloc-szabvány szerint tanúsított.

2 Products

Part No. 929962 DPI CD EXD 24 M

GTIN 4013364101791, Customs tariff No. (EU): 85363010, Gross weight: 183.00 g, PU: 1.00 db.

Images

Additional information

CAD files

Túlfeszültség-korlátozó DEHNpipe CD Ex (d) DPI CD EXD 24 M
Túlfeszültség-korlátozó
2 / P1 típusú levezetőosztály
DEHNpipe, ellenőrizve az
EN 61643-21, in V4A, IP 67,
Ex (d)-kivitelben,
becsavarozásra kültéri eszközbe
2 vezetős méréstechnikával,
párhuzamos védelem
potenciálfüggetlenül üzemeltetett
1 érpár, valamint buszrendszerek védelmére
Rb-zóna 1-ben vagy 2-ben.
Legnagyobb tartós üzemi feszültség DC: 32 V
Névleges áram: 0,55 A
C2 névleges levezetési áram (8/20 µs) összesen: 10 kA
Határfrekvencia ér-ér: 67 MHz

Gyártó: DEHN
Típus: DPI CD EXD 24 M
Cikksz.: 929962
vagy egyenértékű.

Certificates

Technical data

SPD osztály	T
Legnagyobb tartós üzemi feszültség DC (U_C )	32 V
Névleges áram (I_L )	0,55 A
D1 Villámáram impulzus (10/350 µs) ér-védőföld (I_imp )	1 kA
C2 névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Határfrekvencia ér-ér (f_G )	67 MHz
Szerelés terep- / eszközoldal	M20 x 1,5 külső menet
Tanúsítványok	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ Részleteket lásd: www.dehn.de

SPD osztály	T
Névleges feszültség (U_N )	24 V
Legnagyobb tartós üzemi feszültség DC (U_C )	32 V
Legnagyobb tartós üzemi feszültség AC (U_C )	22,6 V
Névleges áram (I_L )	0,55 A
D1 Villámáram impulzus (10/350 µs) ér-védőföld (I_imp )	1 kA
C2 névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 névleges levezetési lökőáram (8/20 µs) erenként (I_n )	10 kA
Védelmi feszültségszint ér-ér I_nC2 (U_P )	≤ 58 V
Védelmi feszültségszint ér-védőföld I_nC2 (U_P )	≤ 1700 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 50 V
Védelmi feszültségszint ér-védőföld 1kV/µs C3 (U_P )	≤ 1200 V
Határfrekvencia ér-ér (f_G )	67 MHz
Kapacitás ér-ér (C)	≤ 25 pF
Kapacitás ér-védőföld (C)	≤ 15 pF
Üzemi hőmérséklettartomány (T_U )	-50 °C ... +80 °C
Védettségi fajta	Felépítés IP 67-ben
Szerelés terep- / eszközoldal	M20 x 1,5 külső menet
Csatlakoztatás	Csatlakozóvezetékek 1,3 mm²
Csatlakozóvezeték hossza	250 mm
Földelés módja	Csatlakozóvezeték
Burkolat anyaga	NIRO (V4A)
Szín	csupasz
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
ATEX-jóváhagyások	KEMA 04ATEX2190 X: II 2 G Ex db IIC T5 or T6 Gb
IECEx-jóváhagyások	KEM 09.0064X: Ex db IIC T5 or T6 Gb
CSA & USA Hazloc jóváhagyások (1)	CSA 10.2317168: Ex d IIC T4 ... T6
CSA & USA Hazloc jóváhagyások (2)	CSA 10.2317168: Class I Div 1, 2; Class I Zone 1
China Compulsory Certification	CCC No. 2021312304001029
SIL besorolás	max. SIL3 *⁾
*⁾ Részleteket lásd: www.dehn.de

Product 929962 was added to Notepad.

Go to Notepad

Product 929962 was added to the cart.

Go to Web-Shop

Part No. 929964 DPI CD EXD 24 N

GTIN 4013364101814, Customs tariff No. (EU): 85363010, Gross weight: 183.00 g, PU: 1.00 db.

Images

Additional information

CAD files

Túlfeszültség-korlátozó DEHNpipe CD Ex (d) DPI CD EXD 24 N
Túlfeszültség-korlátozó
2 / P1 típusú levezetőosztály
DEHNpipe, ellenőrizve az
EN 61643-21, in V4A, IP 67,
Ex (d)-kivitelben,
becsavarozásra kültéri eszközbe
2 vezetős méréstechnikával,
párhuzamos védelem
potenciálfüggetlenül üzemeltetett
1 érpár, valamint buszrendszerek védelmére
Rb-zóna 1-ben vagy 2-ben.
Legnagyobb tartós üzemi feszültség DC: 32 V
Névleges áram: 0,55 A
C2 névleges levezetési áram (8/20 µs) összesen: 10 kA
Határfrekvencia ér-ér: 67 MHz

Gyártó: DEHN
Típus: DPI CD EXD 24 N
Cikksz.: 929964
vagy egyenértékű.

Certificates

Technical data

SPD osztály	T
Legnagyobb tartós üzemi feszültség DC (U_C )	32 V
Névleges áram (I_L )	0,55 A
D1 Villámáram impulzus (10/350 µs) ér-védőföld (I_imp )	1 kA
C2 névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Határfrekvencia ér-ér (f_G )	67 MHz
Szerelés terep- / eszközoldal	¹/₂-14 NPT külső menet
Tanúsítványok	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ Részleteket lásd: www.dehn.de

SPD osztály	T
Névleges feszültség (U_N )	24 V
Legnagyobb tartós üzemi feszültség DC (U_C )	32 V
Legnagyobb tartós üzemi feszültség AC (U_C )	22,6 V
Névleges áram (I_L )	0,55 A
D1 Villámáram impulzus (10/350 µs) ér-védőföld (I_imp )	1 kA
C2 névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 névleges levezetési lökőáram (8/20 µs) erenként (I_n )	10 kA
Védelmi feszültségszint ér-ér I_nC2 (U_P )	≤ 58 V
Védelmi feszültségszint ér-védőföld I_nC2 (U_P )	≤ 1700 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 50 V
Védelmi feszültségszint ér-védőföld 1kV/µs C3 (U_P )	≤ 1200 V
Határfrekvencia ér-ér (f_G )	67 MHz
Kapacitás ér-ér (C)	≤ 25 pF
Kapacitás ér-védőföld (C)	≤ 15 pF
Üzemi hőmérséklettartomány (T_U )	-50 °C ... +80 °C
Védettségi fajta	Felépítés IP 67-ben
Szerelés terep- / eszközoldal	¹/₂-14 NPT külső menet
Csatlakoztatás	Csatlakozóvezetékek 1,3 mm²
Csatlakozóvezeték hossza	250 mm
Földelés módja	Csatlakozóvezeték
Burkolat anyaga	NIRO (V4A)
Szín	csupasz
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
ATEX-jóváhagyások	KEMA 04ATEX2190 X: II 2 G Ex db IIC T5 or T6 Gb
IECEx-jóváhagyások	KEM 09.0064X: Ex db IIC T5 or T6 Gb
CSA & USA Hazloc jóváhagyások (1)	CSA 10.2317168: Ex d IIC T4 ... T6
CSA & USA Hazloc jóváhagyások (2)	CSA 10.2317168: Class I Div 1, 2; Class I Zone 1
China Compulsory Certification	CCC No. 2021312304001029
SIL besorolás	max. SIL3 *⁾
*⁾ Részleteket lásd: www.dehn.de

Product 929964 was added to Notepad.

Go to Notepad

Product 929964 was added to the cart.

Go to Web-Shop

DPI CD HF EXD

Túlfeszültség-korlátozó kapacitásszegény energetikailag koordinált védőkapcsolással nyomásálló tokozásban robbanásveszélyes területeken való alkalmazáshoz mérőáramkörök és buszrendszerek védelmére.

1 Product

Part No. 929971 DPI CD HF EXD 5 M

GTIN 4013364120761, Customs tariff No. (EU): 85363010, Gross weight: 285.60 g, PU: 1.00 db.

Images

Additional information

CAD files

Túlfeszültség-korlátozó DEHNpipe CD Ex (d) DPI CD HF EXD 5 M
Túlfeszültség-korlátozó
2 / P1 típusú levezetőosztály
DEHNpipe, ellenőrizve az
EN 61643-21, in V4A, IP 67,
Ex (d)-kivitelben,
becsavarozásra kültéri eszközbe
2 vezetős méréstechnikával,
soros védelem
potenciálfüggetlenül üzemeltetett
1 érpár, valamint buszrendszerek védelmére
Rb-zóna 1-ben vagy 2-ben.
Legnagyobb tartós üzemi feszültség DC: 6 V
Névleges áram 80 °C-on: 0,1 A
C2 névleges levezetési áram (8/20 µs) összesen: 20 kA
Határfrekvencia ér-ér: 100 MHz

Gyártó: DEHN
Típus: DPI CD HF EXD 5 M
Cikksz.: 929971
vagy egyenértékű.

Certificates

Technical data

SPD osztály	T
Legnagyobb tartós üzemi feszültség DC (U_C )	6 V
Névleges áram 80 °C-on (I_L )	0,1 A
C2 névleges levezetési áram (8/20 µs) összesen (I_n )	20 kA
Határfrekvencia ér-ér (f_G )	100 MHz
Szerelés terep- / eszközoldal	M20 x 1,5 külső menet
Tanúsítványok	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ Részleteket lásd: www.dehn.de

SPD osztály	T
Névleges feszültség (U_N )	5 V
Legnagyobb tartós üzemi feszültség DC (U_C )	6 V
Legnagyobb tartós üzemi feszültség AC (U_C )	4,2 V
Névleges áram 80 °C-on (I_L )	0,1 A
C2 névleges levezetési áram (8/20 µs) összesen (I_n )	20 kA
C2 névleges levezetési lökőáram (8/20 µs) erenként (I_n )	10 kA
Védelmi feszültségszint ér-ér I_nC2 (U_P )	≤ 55 V
Védelmi feszültségszint ér-védőföld I_nC2 (U_P )	≤ 1000 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 12 V
Védelmi feszültségszint ér-védőföld 1kV/µs C3 (U_P )	≤ 700 V
Határfrekvencia ér-ér (f_G )	100 MHz
Kapacitás ér-ér (C)	≤ 40 pF
Kapacitás ér-védőföld (C)	≤ 30 pF
Soros ellenállás erenként	4,7 Ohm
Üzemi hőmérséklettartomány (T_U) ATEX / IECEx	-50 °C ... +80 °C
Védettségi fajta	Felépítés IP 67-ben
Szerelés terep- / eszközoldal	M20 x 1,5 külső menet
Csatlakoztatás	Csatlakozóvezetékek 1,3 mm²
Csatlakozóvezeték hossza	300 mm
Földelés módja	Csatlakozóvezeték
Burkolat anyaga	NIRO (V2A)
Szín	csupasz
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
ATEX-jóváhagyások	KEMA 04ATEX2190 X: II 2 G Ex db IIC T5 or T6 Gb
IECEx-jóváhagyások	KEM 09.0064X: Ex db IIC T5 or T6 Gb
China Compulsory Certification	CCC No. 2021312304001029
SIL besorolás	max. SIL3 *⁾
*⁾ Részleteket lásd: www.dehn.de

Product 929971 was added to Notepad.

Go to Notepad

Product 929971 was added to the cart.

Go to Web-Shop

DPI CD EXD 230 24

Túlfeszültség-korlátozó kombinált kivitelben energia és adatoldal számára. Nyomásálló tokozás robbanásveszélyes területen való alkalmazásra 1 és 2 zónában, terepi eszközök 120 / 230 V hálózati ellátásának és 24 V adatinterfészének védelmére.
Járulékos biztonság hibatűrő Y-kapcsolás következtében a 120 / 230 V hálózati ellátás számára.

A II 2 G Ex d IIC T5/T6 kivitel következtében univerzálisan alkalmazható az 1 és 2 Rb-zónában. A CSA és USA Hazloc-szabvány szerint tanúsított.

2 Products

Part No. 929969 DPI CD EXD 230 24 M

GTIN 4013364127418, Customs tariff No. (EU): 85363010, Gross weight: 280.00 g, PU: 1.00 db.

Images

Additional information

CAD files

Túlfeszültség-korlátozó DEHNpipe CD Ex (d) DPI CD EXD 230 24 M
Duális túlfeszültség-korlátozó
2 típusú levezetőosztály valamint 2 / P2
DEHNpipe, ellenőrizve az
EN 61643-11 és -21, V2A, IP 67,
Ex (d)-kivitelben,
becsavarozásra kültéri eszközbe
csatlakozással feszültségellátás és 2 vezetős méréstechnika számára,
Párhuzamos védelem egy 230 V hálózati ellátás
és egy 0/4-20 mA interfész számára
Rb-zóna 1-ben vagy 2-ben.
Legnagyobb tartós üzemi feszültség DC: 32 V
Névleges áram 80 °C-on: 0,55 A
C2 névleges levezetési áram (8/20 µs) összesen: 10 kA

Gyártó: DEHN
Típus: DPI CD EXD 230 24 M
Cikksz.: 929969
vagy egyenértékű.

Certificates

Technical data

Adatoldal védelme
SPD osztály	U
Legnagyobb tartós üzemi feszültség DC (U_C )	32 V
Névleges áram 80 °C-on (I_L )	0,55 A
D1 Villámáram impulzus (10/350 µs) ér-védőföld (I_imp )	1 kA
C2 névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Szerelés terep- / eszközoldal	M20 x 1,5 külső menet
Tanúsítványok	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ Részleteket lásd: www.dehn.de
Energiaoldal védelme
SPD típus az MSZ EN 61643-11 / ... IEC 61643-11	2. típus / Class II
Legnagyobb tartós üzemi feszültség AC (U_C )	255 V
Teljes levezetési áram (8/20 µs) L+N-PE (I_összesen )	5 kA
Védelmi feszültségszint L-N (U_P )	≤ 1,4 kV
Legnagyobb hálózatoldali túláramvédelem	16 A gG vagy B 16 A

Adatoldal védelme
SPD osztály	U
Névleges feszültség (U_N )	24 V
Legnagyobb tartós üzemi feszültség DC (U_C )	32 V
Legnagyobb tartós üzemi feszültség AC (U_C )	22,6 V
Névleges áram 80 °C-on (I_L )	0,55 A
D1 Villámáram impulzus (10/350 µs) ér-védőföld (I_imp )	1 kA
C2 névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Védelmi feszültségszint ér-ér I_nC2 (U_P )	≤ 58 V
Védelmi feszültségszint ér-védőföld I_nC2 (U_P )	≤ 900 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 50 V
Védelmi feszültségszint ér-védőföld 1kV/µs C3 (U_P )	≤ 850 V
Kapacitás ér-ér (C)	≤ 25 pF
Kapacitás ér-védőföld (C)	≤ 15 pF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Védettségi fajta	Felépítés IP 67-ben
Szerelés terep- / eszközoldal	M20 x 1,5 külső menet
Csatlakoztatás	Csatlakozóvezetékek 1,3 mm²
Csatlakozóvezeték hossza	250 mm
Földelés módja	Csatlakozóvezeték
Burkolat anyaga	NIRO (V2A)
Szín	csupasz
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
ATEX-jóváhagyások	KEMA 10ATEX0114 X: II 2 G Ex db IIC T5/T6 Gb
IECEx-jóváhagyások	DEK 11.0006X: Ex db IIC T5 or T6 Gb
CSA & USA Hazloc jóváhagyások (1)	CSA 10.2317168: Ex d IIC T4 ... T6
CSA & USA Hazloc jóváhagyások (2)	CSA 10.2317168: Class I Div 1, 2; Class I Zone 1
China Compulsory Certification	CCC No. 2021312304001026
SIL besorolás	max. SIL3 *⁾
*⁾ Részleteket lásd: www.dehn.de
Energiaoldal védelme
SPD típus az MSZ EN 61643-11 / ... IEC 61643-11	2. típus / Class II
Névleges feszültség AC (U_N )	120/230 V
Legnagyobb tartós üzemi feszültség AC (U_C )	255 V
Névleges levezetési áram (8/20 µs) L-N (I_n )	3 kA
Teljes levezetési áram (8/20 µs) L+N-PE (I_összesen )	5 kA
Védelmi feszültségszint L-N (U_P )	≤ 1,4 kV
Védelmi feszültségszint L/N-PE (U_P )	≤ 1,5 kV
Maximális levezetési áram L-N (I_max )	3 kA
Legnagyobb hálózatoldali túláramvédelem	16 A gG vagy B 16 A
Zárlati áram-képesség hálózatoldali túláramvédelemmel 16A gG	6 kA_eff
Időszakos túlfeszültség (TOV) L-N (U_T )	335 V / 5 sec
Időszakos túlfeszültség L/N-PE (1) (U_T )	400 V / 5 sec
Időszakos túlfeszültség L/N-PE (2) (U_T )	1200 V+U_CS/ 200 ms
Leválasztó szakaszoló jelzése	Elékapcsolt biztosítóelem

Product 929969 was added to Notepad.

Go to Notepad

Product 929969 was added to the cart.

Go to Web-Shop

Part No. 929970 DPI CD EXD 230 24 N

GTIN 4013364127425, Customs tariff No. (EU): 85363010, Gross weight: 273.00 g, PU: 1.00 db.

Images

Additional information

CAD files

Túlfeszültség-korlátozó DEHNpipe CD Ex (d) DPI CD EXD 230 24 N
Duális túlfeszültség-korlátozó
2 típusú levezetőosztály valamint 2 / P2
DEHNpipe, ellenőrizve az
EN 61643-11 és -21, V2A, IP 67,
Ex (d)-kivitelben,
becsavarozásra kültéri eszközbe
csatlakozással feszültségellátás és 2 vezetős méréstechnika számára,
Párhuzamos védelem egy 230 V hálózati ellátás
és egy 0/4-20 mA interfész számára
Rb-zóna 1-ben vagy 2-ben.
Legnagyobb tartós üzemi feszültség DC: 32 V
Névleges áram 80 °C-on: 0,55 A
C2 névleges levezetési áram (8/20 µs) összesen: 10 kA

Gyártó: DEHN
Típus: DPI CD EXD 230 24 N
Cikksz.: 929970
vagy egyenértékű.

Certificates

Technical data

Adatoldal védelme
SPD osztály	U
Legnagyobb tartós üzemi feszültség DC (U_C )	32 V
Névleges áram 80 °C-on (I_L )	0,55 A
D1 Villámáram impulzus (10/350 µs) ér-védőföld (I_imp )	1 kA
C2 névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Szerelés terep- / eszközoldal	¹/₂-14 NPT külső menet
Tanúsítványok	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ Részleteket lásd: www.dehn.de
Energiaoldal védelme
SPD típus az MSZ EN 61643-11 / ... IEC 61643-11	2. típus / Class II
Legnagyobb tartós üzemi feszültség AC (U_C )	255 V
Teljes levezetési áram (8/20 µs) L+N-PE (I_összesen )	5 kA
Védelmi feszültségszint L-N (U_P )	≤ 1,4 kV
Legnagyobb hálózatoldali túláramvédelem	16 A gG vagy B 16 A

Adatoldal védelme
SPD osztály	U
Névleges feszültség (U_N )	24 V
Legnagyobb tartós üzemi feszültség DC (U_C )	32 V
Legnagyobb tartós üzemi feszültség AC (U_C )	22,6 V
Névleges áram 80 °C-on (I_L )	0,55 A
D1 Villámáram impulzus (10/350 µs) ér-védőföld (I_imp )	1 kA
C2 névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Védelmi feszültségszint ér-ér I_nC2 (U_P )	≤ 58 V
Védelmi feszültségszint ér-védőföld I_nC2 (U_P )	≤ 900 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 50 V
Védelmi feszültségszint ér-védőföld 1kV/µs C3 (U_P )	≤ 850 V
Kapacitás ér-ér (C)	≤ 25 pF
Kapacitás ér-védőföld (C)	≤ 15 pF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Védettségi fajta	Felépítés IP 67-ben
Szerelés terep- / eszközoldal	¹/₂-14 NPT külső menet
Csatlakoztatás	Csatlakozóvezetékek 1,3 mm²
Csatlakozóvezeték hossza	250 mm
Földelés módja	Csatlakozóvezeték
Burkolat anyaga	NIRO (V2A)
Szín	csupasz
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
ATEX-jóváhagyások	KEMA 10ATEX0114 X: II 2 G Ex db IIC T5/T6 Gb
IECEx-jóváhagyások	DEK 11.0006X: Ex db IIC T5 or T6 Gb
CSA & USA Hazloc jóváhagyások (1)	CSA 10.2317168: Ex d IIC T4 ... T6
CSA & USA Hazloc jóváhagyások (2)	CSA 10.2317168: Class I Div 1, 2; Class I Zone 1
China Compulsory Certification	CCC No. 2021312304001026
SIL besorolás	max. SIL3 *⁾
*⁾ Részleteket lásd: www.dehn.de
Energiaoldal védelme
SPD típus az MSZ EN 61643-11 / ... IEC 61643-11	2. típus / Class II
Névleges feszültség AC (U_N )	120 / 230 V
Legnagyobb tartós üzemi feszültség AC (U_C )	255 V
Névleges levezetési áram (8/20 µs) L-N (I_n )	3 kA
Teljes levezetési áram (8/20 µs) L+N-PE (I_összesen )	5 kA
Védelmi feszültségszint L-N (U_P )	≤ 1,4 kV
Védelmi feszültségszint L/N-PE (U_P )	≤ 1,5 kV
Maximális levezetési áram L-N (I_max )	3 kA
Legnagyobb hálózatoldali túláramvédelem	16 A gG vagy B 16 A
Zárlati áram-képesség hálózatoldali túláramvédelemmel 16A gG	6 kA_eff
Időszakos túlfeszültség (TOV) L-N (U_T )	335 V / 5 sec
Időszakos túlfeszültség L/N-PE (1) (U_T )	400 V / 5 sec
Időszakos túlfeszültség L/N-PE (2) (U_T )	1200 V+U_CS/ 200 ms
Leválasztó szakaszoló jelzése	Elékapcsolt biztosítóelem

Product 929970 was added to Notepad.

Go to Notepad

Product 929970 was added to the cart.

Go to Web-Shop

DPI CD EXI+D 2X24

Túlfeszültség-korlátozó nyomásálló tokozásban robbanásveszélyes területeken való alkalmazáshoz két 24 V interfész védelmére.

2 Products

Part No. 929950 DPI CD EXI+D 2X24 M

GTIN 4013364137387, Customs tariff No. (EU): 85363010, Gross weight: 247.00 g, PU: 1.00 db.

Images

Additional information

CAD files

Túlfeszültség-korlátozó DEHNpipe CD EX (i) + Ex (d) DPI CD EXI+D 2X24 M
Túlfeszültség-korlátozó
2 / P1 típusú levezetőosztály
DEHNpipe, ellenőrizve az
EN 61643-21, V2A, IP 67,
Ex (i) + (d)-kivitelben,
két
potenciálfüggetlen jelzőkör
vagy a terepi eszköz
áramellátása és
Jelzőkör Rb-zóna 1-ben vagy 2-ben védelmére.
Legnagyobb tartós üzemi feszültség DC: 36 V
Névleges áram: 0,55 A
C2 névleges levezetési áram (8/20 µs) összesen: 20 kA

Gyártó: DEHN
Típus: DPI CD EXI+D 2X24 M
Cikksz.: 929950
vagy egyenértékű.

Certificates

Technical data

SPD osztály	T
Legnagyobb tartós üzemi feszültség DC (U_C )	36 V
Névleges áram (I_L )	0,55 A
D1 Villámáram impulzus (10/350 µs) ér-védőföld (I_imp )	1,5 kA
C2 névleges levezetési áram (8/20 µs) összesen (I_n )	20 kA
Szerelés terep- / eszközoldal	M20 x 1,5 külső menet
Tanúsítványok	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ Részleteket lásd: www.dehn.de

SPD osztály	T
Névleges feszültség (U_N )	24 V
Legnagyobb tartós üzemi feszültség DC (U_C )	36 V
Legnagyobb tartós üzemi feszültség AC (U_C )	25,4 V
Névleges áram (I_L )	0,55 A
D1 Villámáram impulzus (10/350 µs) ér-védőföld (I_imp )	1,5 kA
C2 névleges levezetési áram (8/20 µs) összesen (I_n )	20 kA
C2 Névleges levezetési áram (8/20 µs) ér-védőföld (I_n )	10 kA
Védelmi feszültségszint ér-ér I_nC2 (U_P )	≤ 65 V
Védelmi feszültségszint ér-védőföld I_nC2 (U_P )	≤ 2000 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 50 V
Védelmi feszültségszint ér-védőföld 1kV/µs C3 (U_P )	≤ 1200 V
Kapacitás ér-ér (C)	≤ 2000 pF
Kapacitás ér-védőföld (C)	≤ 15 pF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Védettségi fajta	Felépítés IP 67-ben
Szerelés terep- / eszközoldal	M20 x 1,5 külső menet
Csatlakoztatás	Csatlakozóvezetékek 1,3 mm²
Csatlakozóvezeték hossza	250 mm
Földelés módja	Csatlakozóvezeték
Burkolat anyaga	NIRO (V2A)
Szín	csupasz
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
ATEX-jóváhagyások (1)	DEKRA 11ATEX0207 X: II 2 (1) G Ex ia [ia Ga] IIC T5 / T6 Gb
ATEX-jóváhagyások (2)	DEKRA 11ATEX0217 X: II 2 G Ex db IIC T5 / T6 Gb
IECEx-jóváhagyások (1)	DEK 11.0076X: Ex ia [ia Ga] IIC T5 / T6 Gb
IECEx-jóváhagyások (2)	DEK 11.0079X: Ex db IIC T5 / T6 Gb
CSA & USA Hazloc jóváhagyások (1)	CSA 13.70000407: Ex ia [ia] IIC T5 … T6
CSA & USA Hazloc jóváhagyások (2)	CSA 13.70000407: Class I Div 1, 2; Class I Zone 1
China Compulsory Certification (1)	CCC No. 2021312304001028 (Ex ia)
China Compulsory Certification (2)	CCC No. 2021312304001025 (Ex d)
SIL besorolás	max. SIL3 *⁾
*⁾ Részleteket lásd: www.dehn.de

Product 929950 was added to Notepad.

Go to Notepad

Product 929950 was added to the cart.

Go to Web-Shop

Part No. 929951 DPI CD EXI+D 2X24 N

GTIN 4013364137394, Customs tariff No. (EU): 85363010, Gross weight: 247.00 g, PU: 1.00 db.

Images

Additional information

CAD files

Túlfeszültség-korlátozó DEHNpipe CD EX (i) + Ex (d) DPI CD EXI+D 2X24 N
Túlfeszültség-korlátozó
2 / P1 típusú levezetőosztály
DEHNpipe, ellenőrizve az
EN 61643-21, V2A, IP 67,
Ex (i) + (d)-kivitelben,
becsavarozásra kültéri eszközbe
két
potenciálfüggetlen jelzőkör
vagy a terepi eszköz
áramellátása és
Jelzőkör Rb-zóna 1-ben vagy 2-ben védelmére.
Legnagyobb tartós üzemi feszültség DC: 36 V
Névleges áram: 0,55 A
C2 névleges levezetési áram (8/20 µs) összesen: 20 kA

Gyártó: DEHN
Típus: DPI CD EXI+D 2X24 N
Cikksz.: 929951
vagy egyenértékű.

Certificates

Technical data

SPD osztály	T
Legnagyobb tartós üzemi feszültség DC (U_C )	36 V
Névleges áram (I_L )	0,55 A
D1 Villámáram impulzus (10/350 µs) ér-védőföld (I_imp )	1,5 kA
C2 névleges levezetési áram (8/20 µs) összesen (I_n )	20 kA
Szerelés terep- / eszközoldal	¹/₂-14 NPT külső menet
Tanúsítványok	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ Részleteket lásd: www.dehn.de

SPD osztály	T
Névleges feszültség (U_N )	24 V
Legnagyobb tartós üzemi feszültség DC (U_C )	36 V
Legnagyobb tartós üzemi feszültség AC (U_C )	25,4 V
Névleges áram (I_L )	0,55 A
D1 Villámáram impulzus (10/350 µs) ér-védőföld (I_imp )	1,5 kA
C2 névleges levezetési áram (8/20 µs) összesen (I_n )	20 kA
C2 Névleges levezetési áram (8/20 µs) ér-védőföld (I_n )	10 kA
Védelmi feszültségszint ér-ér I_nC2 (U_P )	≤ 65 V
Védelmi feszültségszint ér-védőföld I_nC2 (U_P )	≤ 2000 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 50 V
Védelmi feszültségszint ér-védőföld 1kV/µs C3 (U_P )	≤ 1200 V
Kapacitás ér-ér (C)	≤ 2000 pF
Kapacitás ér-védőföld (C)	≤ 15 pF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Védettségi fajta	Felépítés IP 67-ben
Szerelés terep- / eszközoldal	¹/₂-14 NPT külső menet
Csatlakoztatás	Csatlakozóvezetékek 1,3 mm²
Csatlakozóvezeték hossza	250 mm
Földelés módja	Csatlakozóvezeték
Burkolat anyaga	NIRO (V2A)
Szín	csupasz
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
ATEX-jóváhagyások (1)	DEKRA 11ATEX0207 X: II 2 (1) G Ex ia [ia Ga] IIC T5 / T6 Gb
ATEX-jóváhagyások (2)	DEKRA 11ATEX0217 X: II 2 G Ex db IIC T5 / T6 Gb
IECEx-jóváhagyások (1)	DEK 11.0076X: Ex ia [ia Ga] IIC T5 / T6 Gb
IECEx-jóváhagyások (2)	DEK 11.0079X: Ex db IIC T5 / T6 Gb
CSA & USA Hazloc jóváhagyások (1)	CSA 13.70000407: Ex ia [ia] IIC T5 … T6
CSA & USA Hazloc jóváhagyások (2)	CSA 13.70000407: Class I Div 1, 2; Class I Zone 1
China Compulsory Certification (1)	CCC No. 2021312304001028 (Ex ia)
China Compulsory Certification (2)	CCC No. 2021312304001025 (Ex d)
SIL besorolás	max. SIL3 *⁾
*⁾ Részleteket lásd: www.dehn.de

Product 929951 was added to Notepad.

Go to Notepad

Product 929951 was added to the cart.

Go to Web-Shop

DPI CD EXI+D 2X48

Túlfeszültség-korlátozó nyomásálló tokozásban robbanásveszélyes területeken való alkalmazáshoz két 48 V interfész védelmére.

2 Products

Part No. 929952 DPI CD EXI+D 2X48 M

GTIN 4013364137400, Customs tariff No. (EU): 85363010, Gross weight: 247.00 g, PU: 1.00 db.

Images

Additional information

Túlfeszültség-korlátozó DEHNpipe CD Ex (i) + Ex (d) DPI CD EXI+D 2X48 M
Túlfeszültség-korlátozó
2 / P1 típusú levezetőosztály
DEHNpipe, ellenőrizve az
EN 61643-21, in V4A, IP 67,
Ex (i) + (d)-kivitelben,
becsavarozásra kültéri eszközbe
két
potenciálfüggetlen jelzőkör
vagy a terepi eszköz
áramellátása és
jelzőkör Rb-zóna 1-ben vagy 2-ben védelmére.
Legnagyobb tartós üzemi feszültség DC: 58 V
Névleges áram: 0,55 A
C2 névleges levezetési áram (8/20 µs) összesen: 20 kA

Gyártó: DEHN
Típus: DPI CD EXI+D 2X48 M
Cikksz.: 929952
vagy egyenértékű.

Technical data

SPD osztály	T
Legnagyobb tartós üzemi feszültség DC (U_C )	58 V
Névleges áram (I_L )	0,55 A
D1 Villámáram impulzus (10/350 µs) ér-védőföld (I_imp )	1,5 kA
C2 névleges levezetési áram (8/20 µs) összesen (I_n )	20 kA
Szerelés terep- / eszközoldal	M20 x 1,5 külső menet
Tanúsítványok	ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ Részleteket lásd: www.dehn.de

SPD osztály	T
Névleges feszültség (U_N )	48 V
Legnagyobb tartós üzemi feszültség DC (U_C )	58 V
Legnagyobb tartós üzemi feszültség AC (U_C )	41 V
Névleges áram (I_L )	0,55 A
D1 Villámáram impulzus (10/350 µs) ér-védőföld (I_imp )	1,5 kA
C2 névleges levezetési áram (8/20 µs) összesen (I_n )	20 kA
C2 Névleges levezetési áram (8/20 µs) ér-védőföld (I_n )	10 kA
Védelmi feszültségszint ér-ér I_nC2 (U_P )	≤ 95 V
Védelmi feszültségszint ér-védőföld I_nC2 (U_P )	≤ 2000 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 80 V
Védelmi feszültségszint ér-védőföld 1kV/µs C3 (U_P )	≤ 1200 V
Kapacitás ér-ér (C)	≤ 1200 pF
Kapacitás ér-védőföld (C)	≤ 15 pF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Védettségi fajta	Felépítés IP 67-ben
Szerelés terep- / eszközoldal	M20 x 1,5 külső menet
Csatlakoztatás	Csatlakozóvezetékek 1,3 mm²
Csatlakozóvezeték hossza	250 mm
Földelés módja	Csatlakozóvezeték
Burkolat anyaga	NIRO (V4A)
Szín	csupasz
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	ATEX, IECEx, CSA & USA Hazloc, SIL
ATEX-jóváhagyások (1)	DEKRA 11ATEX0207 X: II 2 (1) G Ex ia [ia Ga] IIC T5 / T6 Gb
ATEX-jóváhagyások (2)	DEKRA 11ATEX0217 X: II 2 G Ex d IIC T5 / T6 Gb
IECEx-jóváhagyások (1)	DEK 11.0076X: Ex ia [ia Ga ] IIC T5 / T6 Gb
IECEx-jóváhagyások (2)	DEK 11.0079X: Ex d IIC T5 / T6 Gb
CSA & USA Hazloc jóváhagyások (1)	CSA 13.70000407: Ex ia [ia] IIC T5 … T6
CSA & USA Hazloc jóváhagyások (2)	CSA 13.70000407: Class I Div 1, 2; Class I Zone 1
SIL besorolás	max. SIL3 *⁾
*⁾ Részleteket lásd: www.dehn.de

Product 929952 was added to Notepad.

Go to Notepad

Product 929952 was added to the cart.

Go to Web-Shop

Part No. 929953 DPI CD EXI+D 2X48 N

GTIN 4013364137417, Customs tariff No. (EU): 85363010, Gross weight: 247.00 g, PU: 1.00 db.

Images

Additional information

Túlfeszültség-korlátozó DEHNpipe CD Ex (i) + Ex (d) DPI CD EXI+D 2X48 N
Túlfeszültség-korlátozó
2 / P1 típusú levezetőosztály
DEHNpipe, ellenőrizve az
EN 61643-21, in V4A, IP 67,
Ex (i) + (d)-kivitelben,
becsavarozásra kültéri eszközbe
két
potenciálfüggetlen jelzőkör
vagy a terepi eszköz
áramellátása és
jelzőkör Rb-zóna 1-ben vagy 2-ben védelmére.
Legnagyobb tartós üzemi feszültség DC: 58 V
Névleges áram: 0,55 A
C2 névleges levezetési áram (8/20 µs) összesen: 20 kA

Gyártó: DEHN
Típus: DPI CD EXI+D 2X48 N
Cikksz.: 929953
vagy egyenértékű.

Technical data

SPD osztály	T
Legnagyobb tartós üzemi feszültség DC (U_C )	58 V
Névleges áram (I_L )	0,55 A
D1 Villámáram impulzus (10/350 µs) ér-védőföld (I_imp )	1,5 kA
C2 névleges levezetési áram (8/20 µs) összesen (I_n )	20 kA
Szerelés terep- / eszközoldal	¹/₂-14 NPT külső menet
Tanúsítványok	ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ Részleteket lásd: www.dehn.de

SPD osztály	T
Névleges feszültség (U_N )	48 V
Legnagyobb tartós üzemi feszültség DC (U_C )	58 V
Legnagyobb tartós üzemi feszültség AC (U_C )	41 V
Névleges áram (I_L )	0,55 A
D1 Villámáram impulzus (10/350 µs) ér-védőföld (I_imp )	1,5 kA
C2 névleges levezetési áram (8/20 µs) összesen (I_n )	20 kA
C2 Névleges levezetési áram (8/20 µs) ér-védőföld (I_n )	10 kA
Védelmi feszültségszint ér-ér I_nC2 (U_P )	≤ 95 V
Védelmi feszültségszint ér-védőföld I_nC2 (U_P )	≤ 2000 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 80 V
Védelmi feszültségszint ér-védőföld 1kV/µs C3 (U_P )	≤ 1200 V
Kapacitás ér-ér (C)	≤ 1200 pF
Kapacitás ér-védőföld (C)	≤ 15 pF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Védettségi fajta	Felépítés IP 67-ben
Szerelés terep- / eszközoldal	¹/₂-14 NPT külső menet
Csatlakoztatás	Csatlakozóvezetékek 1,3 mm²
Csatlakozóvezeték hossza	250 mm
Földelés módja	Csatlakozóvezeték
Burkolat anyaga	NIRO (V4A)
Szín	csupasz
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	ATEX, IECEx, CSA & USA Hazloc, SIL
ATEX-jóváhagyások (1)	DEKRA 11ATEX0207 X: II 2 (1) G Ex ia [ia Ga] IIC T5 / T6 Gb
ATEX-jóváhagyások (2)	DEKRA 11ATEX0217 X: II 2 G Ex d IIC T5 / T6 Gb
IECEx-jóváhagyások (1)	DEK 11.0076X: Ex ia [ia Ga ] IIC T5 / T6 Gb
IECEx-jóváhagyások (2)	DEK 11.0079X: Ex d IIC T5 / T6 Gb
CSA & USA Hazloc jóváhagyások (1)	CSA 13.70000407: Ex ia [ia] IIC T5 … T6
CSA & USA Hazloc jóváhagyások (2)	CSA 13.70000407: Class I Div 1, 2; Class I Zone 1
SIL besorolás	max. SIL3 *⁾
*⁾ Részleteket lásd: www.dehn.de

Product 929953 was added to Notepad.

Go to Notepad

Product 929953 was added to the cart.

Go to Web-Shop

DEHNpipe

Details

DPI MD

Part No. 929941 DPI MD 24 M 2S

You are not authorized to download 929941.stp

You are not authorized to download 929941.igs

You are not authorized to download 929941.jt

You are not authorized to download 929941.dwg

You are not authorized to download 929941m_D.dxf

You are not authorized to download DEHN.929941.wspak

You are not authorized to download DEHN.929941.edz

Product 929941 was added to Notepad.

Product 929941 was added to the cart.

DPI ME

Part No. 929921 DPI ME 24 N A2G

You are not authorized to download 929921.stp

You are not authorized to download 929921.igs

You are not authorized to download 929921.jt

You are not authorized to download 929921.dwg

You are not authorized to download 929921m_D.dxf

You are not authorized to download DEHN.929921.wspak

You are not authorized to download DEHN.929921.edz

Product 929921 was added to Notepad.

Product 929921 was added to the cart.

DPI MD EX

Part No. 929960 DPI MD EX 24 M 2

You are not authorized to download 929960.stp

You are not authorized to download 929960.igs

You are not authorized to download 929960.jt

You are not authorized to download 929960.dwg

You are not authorized to download 929960m_D.dxf

You are not authorized to download DEHN.929960.wspak

You are not authorized to download DEHN.929960.edz

Product 929960 was added to Notepad.

Product 929960 was added to the cart.

Part No. 929965 DPI MD EX 24 N 2

You are not authorized to download 929965.dxf

You are not authorized to download DEHN.929965.wspak

You are not authorized to download DEHN.929965.edz

Product 929965 was added to Notepad.

Product 929965 was added to the cart.

DPI CD EXI

Part No. 929961 DPI CD EXI 24 M

You are not authorized to download 929961.stp

You are not authorized to download 929961.igs

You are not authorized to download 929961.jt

You are not authorized to download 929961.dwg

You are not authorized to download 929961m_D.dxf

You are not authorized to download DEHN.929961.wspak

You are not authorized to download DEHN.929961.edz

Product 929961 was added to Notepad.

Product 929961 was added to the cart.

Part No. 929963 DPI CD EXI 24 N

You are not authorized to download 929963.stp

You are not authorized to download 929963.igs

You are not authorized to download 929963.jt

You are not authorized to download 929963.dwg

You are not authorized to download 929963_964m_D.dxf

You are not authorized to download DEHN.929963.wspak

You are not authorized to download DEHN.929963.edz

Product 929963 was added to Notepad.

Product 929963 was added to the cart.

DPI CD EXD

Part No. 929962 DPI CD EXD 24 M

You are not authorized to download 929961.stp

You are not authorized to download 929961.igs

You are not authorized to download 929961.jt

You are not authorized to download 929961.dwg

You are not authorized to download 929961_962m_D.dxf

You are not authorized to download DEHN.929962.wspak

You are not authorized to download DEHN.929962.edz

Product 929962 was added to Notepad.

Product 929962 was added to the cart.

Part No. 929964 DPI CD EXD 24 N

You are not authorized to download 929963.stp

You are not authorized to download 929963.igs

You are not authorized to download 929963.jt

You are not authorized to download 929963.dwg

You are not authorized to download 929963_964m_D.dxf

You are not authorized to download DEHN.929964.wspak
