DEHNcombo

Csatlakozáskész kombinált levezető 1. típus+2. típus napelemes (PV) energiaellátó rendszerekhez
A bevált és hibatűrő Y-kapcsolás megakadályozza a túlfeszültségvédelem károsodását a fotovoltaikus generátor szigeteléshibája esetén.
Névleges feszültség mindegyik védelmi út számára egyenlő, így földelt rendszerekben is alkalmazható
Burkolat design helyoptimalizáltan tervezve max. 1500 V DC-ig csak 4 TE széles burkolatban
Ellenőrizve az te szerint IEC 61643-31 / EN 61643-31 / EN 50539-11 szerint
Alkalmazhatók PV-rendszerekben az IEC 60364-7-712 / DIN VDE 0100-712 szerint
Működés-, hibajelzés zöld-piros jelöléssel a betekintő ablakban

Filter products

DEHNcombo YPV ...

Kombinált levezetők napelemes (PV) áramellátó rendszerekhez 1500 V DC-ig.

2 Products

Part No. 900070 DCB YPV 1200

GTIN 6942299504521, Customs tariff No. (EU): 85354000, Gross weight: 639.16 g, PU: 1.00 db.

Predecessor

Images

Additional information

CAD files

Kombinált levezető DEHNcombo YPV 1200
Többpólusú kombinált levezető 1. típus + 2. típus
napelemes generátor rendszerekhez 1200 V DC-ig
3 fokozatú DC-kapcsoló berendezéssel, 4 modul széles
1. típusú + 2. típusú levezető az MSZ EN 50539-11 szerint
Felhasználás az IEC MSZ HD 60364-7-712 szabvány szerint
Kombinált leválasztó és rövidrezáró eszköz
Hibajelzés
Legnagyobb PV feszültség: <= 1200 V DC
Teljes levezetési áram: 12,5kA
Védelmi feszültségszint: <= 3,8 kV
Zárlati szilárdság Iscpv: 10 kA

Gyártó: DEHN
Típus: DCB YPV 1200
Cikksz.: 900070
vagy egyenértékű.

Certificates

Technical data

SPD az EN 61643-31 / ... szerint IEC 61643-31	1. típus + 2. típus / I. osztály + II. osztály
Legnagyobb PV-feszültség [DC+ -> DC-] (U_CPV )	≤ 1200 V
Zárlati szilárdság (I_SCPV )	10 kA
Teljes levezetési áram (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Levezetési áramimpulzus (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Védelmi szint [(DC+/DC-) -> PE] (U_P )	< 3,8 kV
Tanúsítványok	KEMA, UL

SPD az EN 61643-31 / ... szerint IEC 61643-31	1. típus + 2. típus / I. osztály + II. osztály
Legnagyobb PV-feszültség [DC+ -> DC-] (U_CPV )	≤ 1200 V
Legnagyobb PV-feszültség [DC+/DC- -> PE] (U_CPV )	≤ 1200 V
Zárlati szilárdság (I_SCPV )	10 kA
Névleges levezetési áram (8/20 µs) (I_n )	20 kA
Legnagyobb levezetési áram (8/20 µs) (I_max )	40 kA
Teljes levezetési áram (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Teljes levezetési áram (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Levezetési áramimpulzus (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Védelmi szint [(DC+/DC-) -> PE] (U_P )	< 3,8 kV
Védelmi szint [DC+ -> DC-] (U_P )	< 3,8 kV
Megszólalási idő (t_A )	≤ 25 ns
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozóvezeték-keresztmetszet (min.)	1.5 mm2 tömör / finomsodrat
Csatlakozóvezeték-keresztmetszet (max.)	35 mm2 sodrott/ 25 mm2 finomsodrat
Szerelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Tokozat anyaga	hőre lágyuló műanyag, piros, UL 94 V-0
Beépítés helye	Innenraum
Védettség	IP 20
Beépítési méretek	4 modul, DIN 43880
Tanúsítványok	KEMA, UL
Kiegészítő műszaki adatok:	---------------------------------
- Alkalmazás DC akkumulátoros tárolórendszerekben max. I_SCCR	≤ 100 kA (t ≤ 5,83 ms)
- Előbiztosító DC akkumulátoros tárolórendszerekhez max. I_SCCR	Bussman HLS 2000Vdc / 200 A 2+/A173 DST aR, Gyártó cikkszáma: 170M2040
- Előbiztosító DC akkumulátoros tárolórendszerekhez max._SCCR	Mersen Protistor D122SD20C200QF 200A 2000V DC aR

Product 900070 was added to Notepad.

Go to Notepad

Product 900070 was added to the cart.

Go to Web-Shop

Part No. 900071 DCB YPV 1500

GTIN 6942299504545, Customs tariff No. (EU): 85354000, Gross weight: 636.22 g, PU: 1.00 db.

Predecessor

Images

Additional information

CAD files

Kombinált levezető DEHNcombo YPV 1500
Többpólusú kombinált levezető 1. típus + 2. típus
napelemes generátor rendszerekhez 1500 V DC-ig
3 fokozatú DC-kapcsoló berendezéssel, 4 modul széles
1. típusú + 2. típusú levezető az MSZ EN 50539-11 szerint
Felhasználás az IEC MSZ HD 60364-7-712 szabvány szerint
Kombinált leválasztó és rövidrezáró eszköz
Hibajelzés
Legnagyobb PV feszültség: <= 1500 V DC
Teljes levezetési áram: 12,5kA
Védelmi feszültségszint: <= 4,5 kV
Zárlati szilárdság Iscpv: 10 kA

Gyártó: DEHN
Típus: DCB YPV 1500
Cikksz.: 900071
vagy egyenértékű.

Certificates

Technical data

SPD az EN 61643-31 / ... szerint IEC 61643-31	1. típus + 2. típus / I. osztály + II. osztály
Legnagyobb PV-feszültség [DC+ -> DC-] (U_CPV )	≤ 1500 V
Zárlati szilárdság (I_SCPV )	10 kA
Teljes levezetési áram (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Levezetési áramimpulzus (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Védelmi szint [(DC+/DC-) -> PE] (U_P )	< 4,5 kV
Tanúsítványok	KEMA, UL

SPD az EN 61643-31 / ... szerint IEC 61643-31	1. típus + 2. típus / I. osztály + II. osztály
Legnagyobb PV-feszültség [DC+ -> DC-] (U_CPV )	≤ 1500 V
Legnagyobb PV-feszültség [DC+/DC- -> PE] (U_CPV )	≤ 1500 V
Zárlati szilárdság (I_SCPV )	10 kA
Névleges levezetési áram (8/20 µs) (I_n )	20 kA
Legnagyobb levezetési áram (8/20 µs) (I_max )	40 kA
Teljes levezetési áram (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Teljes levezetési áram (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Levezetési áramimpulzus (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Védelmi szint [(DC+/DC-) -> PE] (U_P )	< 4,5 kV
Védelmi szint [DC+ -> DC-] (U_P )	< 4,5 kV
Megszólalási idő (t_A )	≤ 25 ns
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozóvezeték-keresztmetszet (min.)	1.5 mm2 tömör / finomsodrat
Csatlakozóvezeték-keresztmetszet (max.)	35 mm2 sodrott/ 25 mm2 finomsodrat
Szerelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Tokozat anyaga	hőre lágyuló műanyag, piros, UL 94 V-0
Beépítés helye	Innenraum
Védettség	IP 20
Beépítési méretek	4 modul, DIN 43880
Tanúsítványok	KEMA, UL
Kiegészítő műszaki adatok:	---------------------------------
- Alkalmazás DC akkumulátoros tárolórendszerekben max. I_SCCR	≤ 100 kA (t ≤ 5,83 ms)
- Előbiztosító DC akkumulátoros tárolórendszerekhez max. I_SCCR	Bussman HLS 2000Vdc / 200 A 2+/A173 DST aR, Gyártó cikkszáma: 170M2040
- Előbiztosító DC akkumulátoros tárolórendszerekhez max._SCCR	Mersen Protistor D122SD20C200QF 200A 2000V DC aR

Product 900071 was added to Notepad.

Go to Notepad

Product 900071 was added to the cart.

Go to Web-Shop

DEHNcombo YPV ... FM

Kombinált levezetők napelemes (PV) energiaellátó rendszerekhez 1500 V DC-ig; potenciálfüggetlen távjelző érintkezővel.

2 Products

Part No. 900075 DCB YPV 1200 FM

GTIN 6942299504538, Customs tariff No. (EU): 85354000, Gross weight: 587.94 g, PU: 1.00 db.

Predecessor

Images

Additional information

CAD files

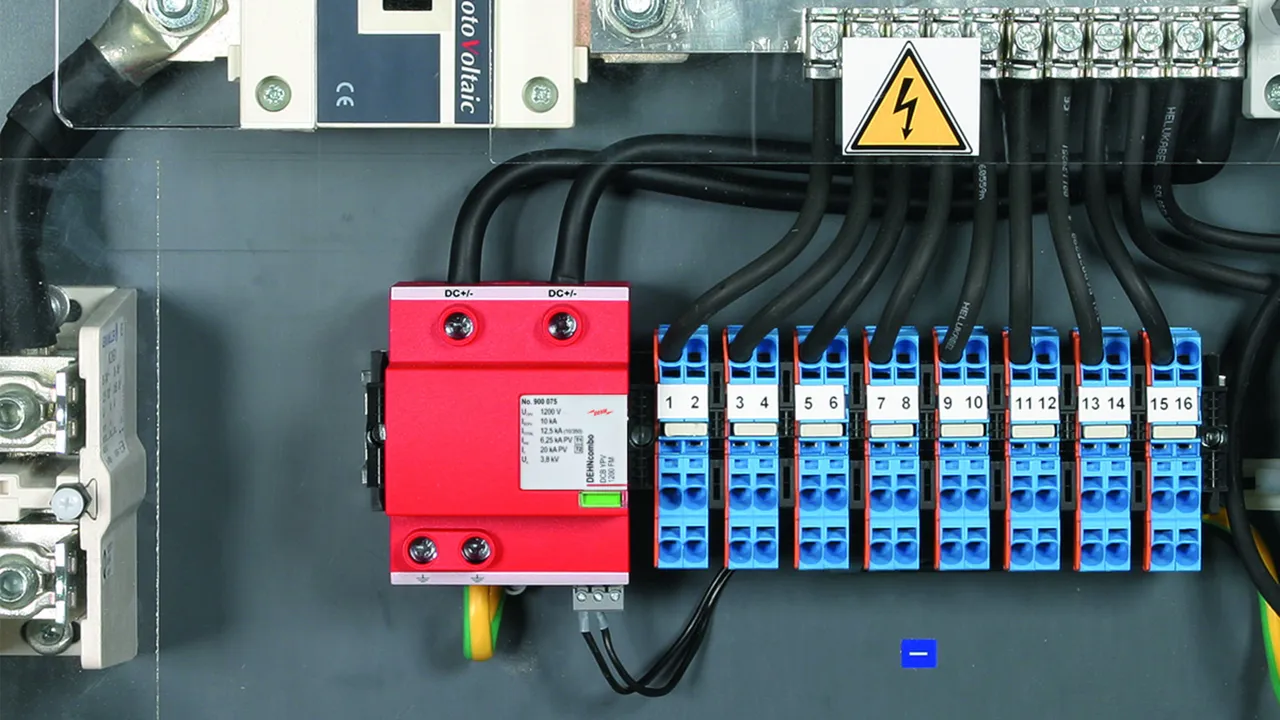

Kombinált levezető DEHNcombo YPV 1200 FM
Többpólusú kombinált levezető 1. típus + 2. típus
napelemes generátor rendszerekhez 1200 V DC-ig
3 fokozatú DC-kapcsoló berendezéssel, 4 modul széles
1. típusú + 2. típusú levezető az MSZ EN 50539-11 szerint
Felhasználás az IEC MSZ HD 60364-7-712 szabvány szerint
Kombinált leválasztó és rövidrezáró eszköz
távjelző érintkezővel
Hibajelzés
Legnagyobb PV feszültség: <= 1200 V DC
Teljes levezetési áram: 12,5kA
Védelmi feszültségszint: <= 3,8 kV
Zárlati szilárdság Iscpv: 10 kA

Gyártó: DEHN
Típus: DCB YPV 1200 FM
Cikksz.: 900075
vagy egyenértékű.

Certificates

Technical data

SPD az EN 61643-31 / ... szerint IEC 61643-31	1. típus + 2. típus / I. osztály + II. osztály
Legnagyobb PV-feszültség [DC+ -> DC-] (U_CPV )	≤ 1200 V
Zárlati szilárdság (I_SCPV )	10 kA
Teljes levezetési áram (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Levezetési áramimpulzus (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Védelmi szint [(DC+/DC-) -> PE] (U_P )	< 3,8 kV
Tanúsítványok	KEMA, UL
Jelzőérintkező / Érintkezőtípus	váltóérintkező

SPD az EN 61643-31 / ... szerint IEC 61643-31	1. típus + 2. típus / I. osztály + II. osztály
Legnagyobb PV-feszültség [DC+ -> DC-] (U_CPV )	≤ 1200 V
Legnagyobb PV-feszültség [DC+/DC- -> PE] (U_CPV )	≤ 1200 V
Zárlati szilárdság (I_SCPV )	10 kA
Névleges levezetési áram (8/20 µs) (I_n )	20 kA
Legnagyobb levezetési áram (8/20 µs) (I_max )	40 kA
Teljes levezetési áram (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Teljes levezetési áram (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Levezetési áramimpulzus (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Védelmi szint [(DC+/DC-) -> PE] (U_P )	< 3,8 kV
Védelmi szint [DC+ -> DC-] (U_P )	< 3,8 kV
Megszólalási idő (t_A )	≤ 25 ns
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozóvezeték-keresztmetszet (min.)	1.5 mm2 tömör / finomsodrat
Csatlakozóvezeték-keresztmetszet (max.)	35 mm2 sodrott/ 25 mm2 finomsodrat
Szerelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Tokozat anyaga	hőre lágyuló műanyag, piros, UL 94 V-0
Beépítés helye	beltéri
Védettség	IP 20
Beépítési méretek	4 modul, DIN 43880
Tanúsítványok	KEMA, UL
Jelzőérintkező / Érintkezőtípus	váltóérintkező
Kapcsolási teljesítmény AC	250 V / 0,5 A
Kapcsolási teljesítmény DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Csatlakozási vezetékkeresztmetszet a jelzőérintkezőnél	max. 1,5 mm2 tömör- / finomsodrat
Kiegészítő műszaki adatok:	---------------------------------
- Alkalmazás DC akkumulátoros tárolórendszerekben max. I_SCCR	≤ 100 kA (t ≤ 5,83 ms)
- Előbiztosító DC akkumulátoros tárolórendszerekhez max. I_SCCR	Bussman HLS 2000Vdc / 200 A 2+/A173 DST aR, Gyártó cikkszáma: 170M2040
- Előbiztosító DC akkumulátoros tárolórendszerekhez max._SCCR	Mersen Protistor D122SD20C200QF 200A 2000V DC aR

Product 900075 was added to Notepad.

Go to Notepad

Product 900075 was added to the cart.

Go to Web-Shop

Part No. 900076 DCB YPV 1500 FM

GTIN 6942299504552, Customs tariff No. (EU): 85354000, Gross weight: 638.51 g, PU: 1.00 db.

Predecessor

Images

Additional information

CAD files

Kombinált levezető DEHNcombo YPV 1500 FM
Többpólusú kombinált levezető 1. típus + 2. típus
napelemes generátor rendszerekhez 1500 V DC-ig
3 fokozatú DC-kapcsoló berendezéssel, 4 modul széles
1. típusú + 2. típusú levezető az MSZ EN 50539-11 szerint
Felhasználás az IEC MSZ HD 60364-7-712 szabvány szerint
Kombinált leválasztó és rövidrezáró eszköz
távjelző érintkezővel
Hibajelzés
Legnagyobb PV feszültség: <= 1500 V DC
Teljes levezetési áram: 12,5kA
Védelmi feszültségszint: <= 4,5 kV
Zárlati szilárdság Iscpv: 10 kA

Gyártó: DEHN
Típus: DCB YPV 1500 FM
Cikksz.: 900076
vagy egyenértékű.

Certificates

Technical data

SPD az EN 61643-31 / ... szerint IEC 61643-31	1. típus + 2. típus / I. osztály + II. osztály
Legnagyobb PV-feszültség [DC+ -> DC-] (U_CPV )	≤ 1500 V
Zárlati szilárdság (I_SCPV )	10 kA
Teljes levezetési áram (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Levezetési áramimpulzus (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Védelmi szint [(DC+/DC-) -> PE] (U_P )	< 4,5 kV
Tanúsítványok	KEMA, UL
Jelzőérintkező / Érintkezőtípus	váltóérintkező

SPD az EN 61643-31 / ... szerint IEC 61643-31	1. típus + 2. típus / I. osztály + II. osztály
Legnagyobb PV-feszültség [DC+ -> DC-] (U_CPV )	≤ 1500 V
Legnagyobb PV-feszültség [DC+/DC- -> PE] (U_CPV )	≤ 1500 V
Zárlati szilárdság (I_SCPV )	10 kA
Névleges levezetési áram (8/20 µs) (I_n )	20 kA
Legnagyobb levezetési áram (8/20 µs) (I_max )	40 kA
Teljes levezetési áram (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Teljes levezetési áram (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Levezetési áramimpulzus (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Védelmi szint [(DC+/DC-) -> PE] (U_P )	< 4,5 kV
Védelmi szint [DC+ -> DC-] (U_P )	< 4,5 kV
Megszólalási idő (t_A )	≤ 25 ns
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozóvezeték-keresztmetszet (min.)	1.5 mm2 tömör / finomsodrat
Csatlakozóvezeték-keresztmetszet (max.)	35 mm2 sodrott/ 25 mm2 finomsodrat
Szerelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Tokozat anyaga	hőre lágyuló műanyag, piros, UL 94 V-0
Beépítés helye	beltéri
Védettség	IP 20
Beépítési méretek	4 modul, DIN 43880
Tanúsítványok	KEMA, UL
Jelzőérintkező / Érintkezőtípus	váltóérintkező
Kapcsolási teljesítmény AC	250 V / 0,5 A
Kapcsolási teljesítmény DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Csatlakozási vezetékkeresztmetszet a jelzőérintkezőnél	max. 1,5 mm2 tömör- / finomsodrat
Kiegészítő műszaki adatok:	---------------------------------
- Alkalmazás DC akkumulátoros tárolórendszerekben max. I_SCCR	≤ 100 kA (t ≤ 5,83 ms)
- Előbiztosító DC akkumulátoros tárolórendszerekhez max. I_SCCR	Bussman HLS 2000Vdc / 200 A 2+/A173 DST aR, Gyártó cikkszáma: 170M2040
- Előbiztosító DC akkumulátoros tárolórendszerekhez max._SCCR	Mersen Protistor D122SD20C200QF 200A 2000V DC aR

Product 900076 was added to Notepad.

Go to Notepad

Product 900076 was added to the cart.

Go to Web-Shop

Results for products (0)

Results for content (0)

DEHNcombo

DEHNcombo YPV ...

Part No. 900070 DCB YPV 1200

Product 900070 was added to Notepad.

Product 900070 was added to the cart.

Part No. 900071 DCB YPV 1500

Product 900071 was added to Notepad.

Product 900071 was added to the cart.

DEHNcombo YPV ... FM

Part No. 900075 DCB YPV 1200 FM

Product 900075 was added to Notepad.

Product 900075 was added to the cart.

Part No. 900076 DCB YPV 1500 FM

Product 900076 was added to Notepad.

Product 900076 was added to the cart.

DEHNcombo

DEHNcombo YPV ...

Part No. 900070 DCB YPV 1200

You are not authorized to download 900060.stp

You are not authorized to download 900060.igs

You are not authorized to download 900060.jt

You are not authorized to download 900060.dwg

You are not authorized to download 900060m_E.dxf

You are not authorized to download 900070_eplan.zip

You are not authorized to download DEHN.900070.wspak

Product 900070 was added to Notepad.

Product 900070 was added to the cart.

Part No. 900071 DCB YPV 1500

You are not authorized to download 900060.stp

You are not authorized to download 900060.igs

You are not authorized to download 900060.jt

You are not authorized to download 900060.dwg

You are not authorized to download 900060m_E.dxf

You are not authorized to download DEHN.900060.edz

You are not authorized to download DEHN.900071.wspak

Product 900071 was added to Notepad.

Product 900071 was added to the cart.

DEHNcombo YPV ... FM

Part No. 900075 DCB YPV 1200 FM

You are not authorized to download 900065.stp

You are not authorized to download 900065.igs

You are not authorized to download 900065.jt

You are not authorized to download 900065.dwg

You are not authorized to download 900065m_E.dxf

You are not authorized to download 900075_eplan.zip

You are not authorized to download DEHN.900075.wspak

Product 900075 was added to Notepad.

Product 900075 was added to the cart.

Part No. 900076 DCB YPV 1500 FM

You are not authorized to download 900065.stp

You are not authorized to download 900065.igs

You are not authorized to download 900065.jt

You are not authorized to download 900065.dwg

You are not authorized to download 900065m_E.dxf

You are not authorized to download DEHN.900065.edz

You are not authorized to download DEHN.900076.wspak

Product 900076 was added to Notepad.

Product 900076 was added to the cart.
