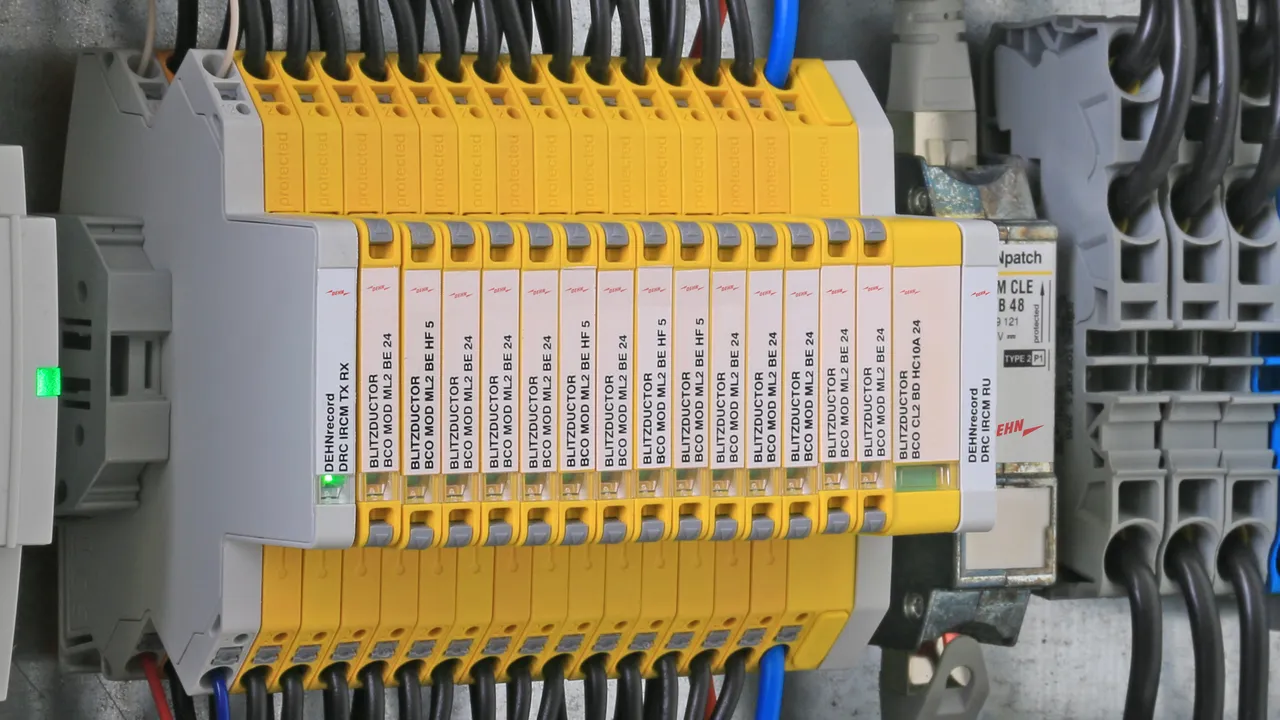

BLITZDUCTORconnect – Modular

Univerzális villámáram-levezető és túlfeszültség-védelmi készülék

Mérő, vezérlő, szabályozó körök, valamint busz- és telekommunikációs rendszerek védelmére
Nagy levezetési képesség 3 kA (10/350 µs), 10 kA (8/20 µs)
Legnagyobb levezetési áram, (8/20µs) I_max 20 kA-ig
Kis feszültségvédelmi szint, ami végkészülékvédelemre is alkalmas

Készülék, mely alapmodulból és dugaszolható védelmi modulból áll

Gyors és egyszerű vezetékcsatlakozás a rugós csatlakozóknak köszönhetően
Minden védelmi komponens a dugaszolható modulban van
secR kioldógomb mindkét oldalon a biztonságos modulcseréhez
A berendezés nagy rendelkezésre állása a FailSafe (biztonságos meghibásodás) elvnek köszönhetően

Funkcionálisan optimalizált kivitel 6 mm-es szélességben

LifeCheck és vizuális állapotjelzés a modulba integrálva
Egyszerű állapot-távjelzés az opcionális távjelző egységgel
Szerszámmentes jelleválasztás karbantartási célokra
Rezgésre és ütésállóságra tesztelt a biztonságos üzemeltetésért

Details

**Maximális rendelkezésre állás**
Tanúsítványok gyújtószikramentes áramkörökben történő felhasználásra

lorem ipsum — **Maximális rendelkezésre állás**
Tanúsítványok gyújtószikramentes áramkörökben történő felhasználásra

**Gyors állapotellenőrzés - szempillantás alatt**
Beépített állapotjelzés a könnyű és gyors karbantartásért

**Csatlakozás = Védelem**
Egyszerű állapotjelzés felügyeleti egységgel védőkészülék csoportok számára

**Biztonságos reteszelés – precíz eltávolítás**
secR kioldó gombok mindkét oldalon a biztonságos kezelésért

Filter products

BCO ML2 B 180

Helytakarékos, moduláris, 6 mm szélességű villámáram-levezető rugós csatlakozástechnikával, állapotjelzéssel, két egyedi ér védelmére villámvédelmi potenciálkiegyenlítéshez, valamint árnyékolt kábelek árnyékolásának közvetett földelésére. Jelmegszakítással karbantartási célokra.

1 Product

Part No. 927210 BCO ML2 B 180

GTIN 4013364405585, Customs tariff No. (EU): 85363010, Gross weight: 57.75 g, PU: 1.00 db.

Images

Additional information

CAD files

Villámáram-levezető BLITZDUCTORconnect ML2 B 180
moduláris, dugaszolható villámáram-levezető
2 egyedi ér védelmére a
villámvédelem-potenciálkiegyenlítés, valamint
árnyékolt vezetékek közvetett földelése számára
bevizsgálva az EN/IEC 61643-21 szerint és energetikailag
koordinálva az IEC 61643-22 szerint
Levezetőosztály 1. típus
Impulzuskategória: C2, C3, B2, D1
Üzemállapot-kijelzés, szélesség 6 mm
Legmagasabb tartós feszültség: 180,0 V DC / 127,0 V AC
Névleges áram 80 °C-on: 1,2 A
C2 névleges levezetési impulzus erenként (8/20): 5 kA
C2 Névleges levezetési impulzus összesen (8/20): 10 kA
D1 Villámáram impulzus (10/350 µs) erenként: 1,5 kA
D1 Villámáram impulzus (10/350 µs) összesen: 3 kA
jelleválasztással karbantartási célra
Vezetékcsatlakozás: Push-in

Gyártó: DEHN
Típus: BCO ML2 B 180
Cikksz.: 927210
vagy egyenértékű.

Certificates

Technical data

SPD osztály	A
Névleges feszültség (U_N )	180 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	180 V
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Soros ellenállás per ér	0 ohm
Tanúsítványok	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Részleteket lásd: www.dehn.de

SPD osztály	A
Impulzus kategória	D1, C2, C3
Névleges feszültség (U_N )	180 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	180 V
Legnagyobb folyamatos üzemi feszültség AC (U_C )	127 V
Névleges áram (I_L )	1.2 A
D1 villámáram impulzus (10/350 µs) összesen (I_imp )	3 kA
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 Névleges levezetési áram (8/20 µs) per ér (I_n )	5 kA
Védelmi feszültségszint ér-ér I_n C2 (U_P )	≤ 1100 V
Védelmi feszültségszint ér-védőföld I_n C2 (U_P )	≤ 800 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 950 V
Védelmi feszültségszint ér-védőföld 1 kV/µs C3 (U_P )	≤ 700 V
Soros ellenállás per ér	0 ohm
Határfrekvencia ér-ér 100 ohm-nál (f_G )	150 MHz
Kapacitás ér-ér (C)	≤ 10 pF
Kapacitás ér-védőföld (C)	≤ 13 pF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Védettség	IP 20
Csatlakozás (bemenet / kimenet)	rugós / rugós
Csatlakozóvezeték-keresztmetszet, tömör	0.2-2.5 mm²
Csatlakozóvezeték-keresztmetszet, finomsodrat	0.2-2.5 mm²
Földelés	35 mm-es kalapsín MSZ EN 60715 szerint
Tokozat anyaga	Polyamid PA 6.6
Szín	sárga
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL besorolás	max. SIL3 ^*)
ATEX tanúsítványok	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx tanúsítványok	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Kiegészítő műszaki adatok:	---------------------------------
– Levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Védelmi feszültségszint ér-védőföld 1 kV/μs C3 Imax után (U_P )	≤ 700 V
^*) Részleteket lásd: www.dehn.de

Product 927210 was added to Notepad.

Go to Notepad

Product 927210 was added to the cart.

Go to Web-Shop

BCO ML2 BE

Helytakarékos, moduláris kombinált védelmi készülék 6 mm-es szélességgel, rugós csatlakozástechnikával, állapotjelzéssel, két közös referenciapotenciálú egyedi ér, illetve aszimmetikus interfészek védelmére. Jelmegszakítással karbantartási célokra.

4 Products

Part No. 927222 BCO ML2 BE 12

GTIN 4013364405592, Customs tariff No. (EU): 85363010, Gross weight: 59.19 g, PU: 1.00 db.

Predecessor

Images

Additional information

CAD files

Kombinált levezető BLITZDUCTORconnect ML2 BE 12
moduláris, dugaszolható kombinált levezető
2 egyedi ér védelmére
közös referenciapotenciállal, valamint aszimmetrikus interfészekkel
bevizsgálva az EN/IEC 61643-21 szerint és energetikailag
koordinálva az IEC 61643-22 szerint
Levezetőosztály 1. típus / P1
Impulzuskategória: C1, C2, C3, B2, D1
Üzemállapot-kijelzés, szélesség 6 mm
Legmagasabb tartós feszültség: 15,0 V DC / 10,6 V AC
Névleges áram 70 °C-on: 0,75 A
C2 névleges levezetési impulzus erenként (8/20): 5 kA
C2 Névleges levezetési impulzus összesen (8/20): 10 kA
D1 Villámáram impulzus (10/350 µs) erenként: 1,5 kA
D1 Villámáram impulzus (10/350 µs) összesen: 3 kA
jelleválasztással karbantartási célra
Vezetékcsatlakozás: Push-in

Gyártó: DEHN
Típus: BCO ML2 BE 12
Cikksz.: 927222
vagy egyenértékű.

Certificates

Technical data

SPD osztály	M
Névleges feszültség (U_N )	12 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	15 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-ér (f_G )	1.4 MHz
Tanúsítványok	UL 479B, CSA, ATEX, IECEx, CCC, SIL
^*) Részleteket lásd: www.dehn.de

SPD osztály	M
Impulzus kategória	D1, C1, C2, C3, B2
Névleges feszültség (U_N )	12 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	15 V
Legnagyobb folyamatos üzemi feszültség AC (U_C )	10.6 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) összesen (I_imp )	3 kA
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 Névleges levezetési áram (8/20 µs) per ér (I_n )	5 kA
Védelmi feszültségszint ér-ér I_n C2 (U_P )	≤ 48 V
Védelmi feszültségszint ér-védőföld I_n C2 (U_P )	≤ 45 V
Védelmi feszültségszint ér-ér I_n C1 (U_P )	≤ 48 V
Védelmi feszültségszint ér-védőföld I_n C1 (U_P )	≤ 45 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 38 V
Védelmi feszültségszint ér-védőföld 1 kV/µs C3 (U_P )	≤ 20 V
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-ér (f_G )	1.4 MHz
Kapacitás ér-ér (C)	≤ 2,5 nF
Kapacitás ér-védőföld (C)	≤ 4 nF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Védettség	IP 20
Csatlakozás (bemenet / kimenet)	rugós / rugós
Csatlakozóvezeték-keresztmetszet, tömör	0.2-2.5 mm²
Csatlakozóvezeték-keresztmetszet, finomsodrat	0.2-2.5 mm²
Földelés	35 mm-es kalapsín MSZ EN 60715 szerint
Tokozat anyaga	Polyamid PA 6.6
Szín	sárga
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	UL 479B, CSA, ATEX, IECEx, CCC, SIL
SIL besorolás	max. SIL3 ^*)
ATEX tanúsítványok	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx tanúsítványok	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Kiegészítő műszaki adatok:	---------------------------------
– Legnagyobb levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Védelmi feszültségszint ér-védőföld 1 kV/μs C3 Imax után (U_P )	≤ 20 V
^*) Részleteket lásd: www.dehn.de

Product 927222 was added to Notepad.

Go to Notepad

Product 927222 was added to the cart.

Go to Web-Shop

Part No. 927224 BCO ML2 BE 24

GTIN 4013364405608, Customs tariff No. (EU): 85363010, Gross weight: 59.68 g, PU: 1.00 db.

Predecessor

Images

Additional information

CAD files

Kombinált levezető BLITZDUCTORconnect ML2 BE 24
moduláris, dugaszolható kombinált levezető
2 egyedi ér védelmére
közös referenciapotenciállal, valamint aszimmetrikus interfészekkel
bevizsgálva az EN/IEC 61643-21 szerint és energetikailag
koordinálva az IEC 61643-22 szerint
Levezetőosztály 1. típus / P1
Impulzuskategória: C1, C2, C3, B2, D1
Üzemállapot-kijelzés, szélesség 6 mm
Legmagasabb tartós feszültség: 33,0 V DC / 23,3 V AC
Névleges áram 70 °C-on: 0,75 A
C2 névleges levezetési impulzus erenként (8/20): 5 kA
C2 Névleges levezetési impulzus összesen (8/20): 10 kA
D1 Villámáram impulzus (10/350 µs) erenként: 1,5 kA
D1 Villámáram impulzus (10/350 µs) összesen: 3 kA
jelleválasztással karbantartási célra
Vezetékcsatlakozás: Push-in

Gyártó: DEHN
Típus: BCO ML2 BE 24
Cikksz.: 927224
vagy egyenértékű.

Certificates

Technical data

SPD osztály	M
Névleges feszültség (U_N )	24 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	33 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-ér (f_G )	3.4 MHz
Tanúsítványok	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Részleteket lásd: www.dehn.de

SPD osztály	M
Impulzus kategória	D1, C1, C2, C3, B2
Névleges feszültség (U_N )	24 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	33 V
Legnagyobb folyamatos üzemi feszültség AC (U_C )	23.3 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) összesen (I_imp )	3 kA
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 Névleges levezetési áram (8/20 µs) per ér (I_n )	5 kA
Védelmi feszültségszint ér-ér I_n C2 (U_P )	≤ 90 V
Védelmi feszültségszint ér-védőföld I_n C2 (U_P )	≤ 75 V
Védelmi feszültségszint ér-ér I_n C1 (U_P )	≤ 90 V
Védelmi feszültségszint ér-védőföld I_n C1 (U_P )	≤ 75 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 85 V
Védelmi feszültségszint ér-védőföld 1 kV/µs C3 (U_P )	≤ 45 V
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-ér (f_G )	3.4 MHz
Kapacitás ér-ér (C)	≤ 1 nF
Kapacitás ér-védőföld (C)	≤ 2 nF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Védettség	IP 20
Csatlakozás (bemenet / kimenet)	rugós / rugós
Csatlakozóvezeték-keresztmetszet, tömör	0.2-2.5 mm²
Csatlakozóvezeték-keresztmetszet, finomsodrat	0.2-2.5 mm²
Földelés	35 mm-es kalapsín MSZ EN 60715 szerint
Tokozat anyaga	Polyamid PA 6.6
Szín	sárga
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL besorolás	max. SIL3 ^*)
ATEX tanúsítványok	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx tanúsítványok	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Kiegészítő műszaki adatok:	---------------------------------
– Legnagyobb levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Védelmi feszültségszint ér-védőföld 1 kV/μs C3 Imax után (U_P )	≤ 45 V
^*) Részleteket lásd: www.dehn.de

Product 927224 was added to Notepad.

Go to Notepad

Product 927224 was added to the cart.

Go to Web-Shop

Part No. 927225 BCO ML2 BE 48

GTIN 4013364405615, Customs tariff No. (EU): 85363010, Gross weight: 58.22 g, PU: 1.00 db.

Predecessor

Images

Additional information

CAD files

Kombinált levezető BLITZDUCTORconnect ML2 BE 48
moduláris, dugaszolható kombinált levezető
2 egyedi ér védelmére
közös referenciapotenciállal, valamint aszimmetrikus interfészekkel
bevizsgálva az EN/IEC 61643-21 szerint és energetikailag
koordinálva az IEC 61643-22 szerint
Levezetőosztály 1. típus / P1
Impulzuskategória: C1, C2, C3, B2, D1
Üzemállapot-kijelzés, szélesség 6 mm
Legmagasabb tartós feszültség: 54,0 V DC / 38,1 V AC
Névleges áram 70 °C-on: 0,75 A
C2 névleges levezetési impulzus erenként (8/20): 5 kA
C2 Névleges levezetési impulzus összesen (8/20): 10 kA
D1 Villámáram impulzus (10/350 µs) erenként: 1,5 kA
D1 Villámáram impulzus (10/350 µs) összesen: 3 kA
jelleválasztással karbantartási célra
Vezetékcsatlakozás: Push-in

Gyártó: DEHN
Típus: BCO ML2 BE 48
Cikksz.: 927225
vagy egyenértékű.

Certificates

Technical data

SPD osztály	M
Névleges feszültség (U_N )	48 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	54 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-ér (f_G )	5 MHz
Tanúsítványok	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Részleteket lásd: www.dehn.de

SPD osztály	M
Impulzus kategória	D1, C1, C2, C3, B2
Névleges feszültség (U_N )	48 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	54 V
Legnagyobb folyamatos üzemi feszültség AC (U_C )	38.1 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) összesen (I_imp )	3 kA
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 Névleges levezetési áram (8/20 µs) per ér (I_n )	5 kA
Védelmi feszültségszint ér-ér I_n C2 (U_P )	≤ 140 V
Védelmi feszültségszint ér-védőföld I_n C2 (U_P )	≤ 90 V
Védelmi feszültségszint ér-ér I_n C1 (U_P )	≤ 140 V
Védelmi feszültségszint ér-védőföld I_n C1 (U_P )	≤ 90 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 130 V
Védelmi feszültségszint ér-védőföld 1 kV/µs C3 (U_P )	≤ 68 V
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-ér (f_G )	5 MHz
Kapacitás ér-ér (C)	≤ 1 nF
Kapacitás ér-védőföld (C)	≤ 1,5 nF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Védettség	IP 20
Csatlakozás (bemenet / kimenet)	rugós / rugós
Csatlakozóvezeték-keresztmetszet, tömör	0.2-2.5 mm²
Csatlakozóvezeték-keresztmetszet, finomsodrat	0.2-2.5 mm²
Földelés	35 mm-es kalapsín MSZ EN 60715 szerint
Tokozat anyaga	Polyamid PA 6.6
Szín	sárga
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL besorolás	max. SIL3 ^*)
ATEX tanúsítványok	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx tanúsítványok	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Kiegészítő műszaki adatok:	---------------------------------
– Legnagyobb levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Védelmi feszültségszint ér-védőföld 1 kV/μs C3 Imax után (U_P )	≤ 68 V
^*) Részleteket lásd: www.dehn.de

Product 927225 was added to Notepad.

Go to Notepad

Product 927225 was added to the cart.

Go to Web-Shop

Part No. 927227 BCO ML2 BE 180

GTIN 4013364468658, Customs tariff No. (EU): 85363010, Gross weight: 58.85 g, PU: 1.00 db.

Predecessor

Images

Additional information

CAD files

Kombinált levezető BLITZDUCTORconnect ML2 BE 180
moduláris, dugaszolható kombinált levezető
2 egyedi ér védelmére
közös referenciapotenciállal, valamint aszimmetrikus interfészekkel
bevizsgálva az EN/IEC 61643-21 szerint és energetikailag
koordinálva az IEC 61643-22 szerint
Levezetőosztály 1. típus / P1
Impulzuskategória: C1, C2, C3, B2, D1
Üzemállapot-kijelzés, szélesség 6 mm
Legmagasabb tartós feszültség: 180 V DC / 127 V AC
Névleges áram 70 °C-on: 0,5 A
C2 névleges levezetési impulzus erenként (8/20): 5 kA
C2 Névleges levezetési impulzus összesen (8/20): 10 kA
D1 Villámáram impulzus (10/350 µs) erenként: 1,5 kA
D1 Villámáram impulzus (10/350 µs) összesen: 3 kA
jelleválasztással karbantartási célra
Vezetékcsatlakozás: Push-in

Gyártó: DEHN
Típus: BCO ML2 BE 180
Cikksz.: 927227
vagy egyenértékű.

Certificates

Technical data

SPD osztály	M
Névleges feszültség (U_N )	180 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	180 V
Névleges áram 70 °C-on (I_L )	0,5 A
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Soros ellenállás per ér	1,8 ohm
Határfrekvencia ér-ér (f_G )	10 MHz
Tanúsítványok	UL 497B, SIL
^*) Részleteket lásd: www.dehn.de

SPD osztály	M
Impulzus kategória	D1, C1, C2, C3, B2
Névleges feszültség (U_N )	180 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	180 V
Legnagyobb folyamatos üzemi feszültség AC (U_C )	127 V
Névleges áram 70 °C-on (I_L )	0,5 A
Névleges áram 40 °C-on (I_L )	0,75 A
D1 villámáram impulzus (10/350 µs) összesen (I_imp )	3 kA
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 Névleges levezetési áram (8/20 µs) per ér (I_n )	5 kA
Védelmi feszültségszint ér-ér I_n C2 (U_P )	≤ 630 V
Védelmi feszültségszint ér-védőföld I_n C2 (U_P )	≤ 450 V
Védelmi feszültségszint ér-ér I_n C1 (U_P )	≤ 630 V
Védelmi feszültségszint ér-védőföld I_n C1 (U_P )	≤ 450 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 460 V
Védelmi feszültségszint ér-védőföld 1 kV/µs C3 (U_P )	≤ 230 V
Soros ellenállás per ér	1,8 ohm
Határfrekvencia ér-ér (f_G )	10 MHz
Kapacitás ér-ér (C)	≤ 250 pF
Kapacitás ér-védőföld (C)	≤ 450 pF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Védettség	IP 20
Csatlakozás (bemenet / kimenet)	rugós / rugós
Csatlakozóvezeték-keresztmetszet, tömör	0.2-2.5 mm²
Csatlakozóvezeték-keresztmetszet, finomsodrat	0.2-2.5 mm²
Földelés	35 mm-es kalapsín MSZ EN 60715 szerint
Tokozat anyaga	Polyamid PA 6.6
Szín	sárga
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	UL 497B, SIL
SIL besorolás	max. SIL3 ^*)
Kiegészítő műszaki adatok:	---------------------------------
– Legnagyobb levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Védelmi feszültségszint ér-védőföld 1 kV/μs C3 Imax után (U_P )	≤ 230 V
^*) Részleteket lásd: www.dehn.de

Product 927227 was added to Notepad.

Go to Notepad

Product 927227 was added to the cart.

Go to Web-Shop

BCO ML2 BD

Helytakarékos, moduláris kombinált védelmi készülék 6 mm-es szélességgel, rugós csatlakozástechnikával, állapotjelzéssel, egy érpár, földpotenciálfüggetlen szimmetrikus interfész védelmére. Jelmegszakítással karbantartási célokra.

4 Products

Part No. 927242 BCO ML2 BD 12

GTIN 4013364405622, Customs tariff No. (EU): 85363010, Gross weight: 58.35 g, PU: 1.00 db.

Predecessor

Images

Additional information

CAD files

Kombinált levezető BLITZDUCTORconnect ML2 BD 12
moduláris, dugaszolható kombinált levezető
földeletlen szimmetrikus interfészek
egy érpár védelmére
bevizsgálva az EN/IEC 61643-21 szerint és
energetikailag koordinálva az IEC 61643-22 szerint
Levezetőosztály 1. típus P2
Impulzuskategória: C1, C2, C3, B2, D1
Üzemállapot-kijelzés, szélesség 6 mm
Legmagasabb tartós feszültség: 15,0 V DC / 10,6 V AC
Névleges áram 70 °C-on: 0,75 A
C2 névleges levezetési impulzus erenként (8/20): 5 kA
C2 Névleges levezetési impulzus összesen (8/20): 10 kA
D1 Villámáram impulzus (10/350 µs) erenként: 1,5 kA
D1 Villámáram impulzus (10/350 µs) összesen: 3 kA
jelleválasztással karbantartási célra
Vezetékcsatlakozás: Push-in

Gyártó: DEHN
Típus: BCO ML2 BD 12
Cikksz.: 927242
vagy egyenértékű.

Certificates

Technical data

SPD osztály	L
Névleges feszültség (U_N )	12 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	15 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-ér (f_G )	2.6 MHz
Tanúsítványok	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Részleteket lásd: www.dehn.de

SPD osztály	L
Impulzus kategória	D1, C1, C2, C3, B2
Névleges feszültség (U_N )	12 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	15 V
Legnagyobb folyamatos üzemi feszültség AC (U_C )	10.6 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) összesen (I_imp )	3 kA
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 Névleges levezetési áram (8/20 µs) per ér (I_n )	5 kA
Védelmi feszültségszint ér-ér I_n C2 (U_P )	≤ 32 V
Védelmi feszültségszint ér-védőföld I_n C2 (U_P )	≤ 600 V
Védelmi feszültségszint ér-ér I_n C1 (U_P )	≤ 32 V
Védelmi feszültségszint ér-védőföld I_n C1 (U_P )	≤ 600 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 20 V
Védelmi feszültségszint ér-védőföld 1 kV/µs C3 (U_P )	≤ 600 V
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-ér (f_G )	2.6 MHz
Kapacitás ér-ér (C)	≤ 2,5 nF
Kapacitás ér-védőföld (C)	≤ 16 pF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Védettség	IP 20
Csatlakozás (bemenet / kimenet)	rugós / rugós
Csatlakozóvezeték-keresztmetszet, tömör	0.2-2.5 mm²
Csatlakozóvezeték-keresztmetszet, finomsodrat	0.2-2.5 mm²
Földelés	35 mm-es kalapsín MSZ EN 60715 szerint
Tokozat anyaga	Polyamid PA 6.6
Szín	sárga
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL besorolás	max. SIL3 ^*)
ATEX tanúsítványok	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx tanúsítványok	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Kiegészítő műszaki adatok:	---------------------------------
– Legnagyobb levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Védelmi feszültségszint ér-védőföld 1 kV/μs C3 Imax után (U_P )	≤ 600 V
^*) Részleteket lásd: www.dehn.de

Product 927242 was added to Notepad.

Go to Notepad

Product 927242 was added to the cart.

Go to Web-Shop

Part No. 927244 BCO ML2 BD 24

GTIN 4013364405639, Customs tariff No. (EU): 85363010, Gross weight: 58.64 g, PU: 1.00 db.

Predecessor

Images

Additional information

CAD files

Kombinált levezető BLITZDUCTORconnect ML2 BD 24
moduláris, dugaszolható kombinált levezető
földeletlen szimmetrikus interfészek
egy érpár védelmére
bevizsgálva az EN/IEC 61643-21 szerint és
energetikailag koordinálva az IEC 61643-22 szerint
Levezetőosztály 1. típus P2
Impulzuskategória: C1, C2, C3, B2, D1
Üzemállapot-kijelzés, szélesség 6 mm
Legmagasabb tartós feszültség: 36,0 V DC / 25,4 V AC
Névleges áram 70 °C-on: 0,75 A
C2 névleges levezetési impulzus erenként (8/20): 5 kA
C2 Névleges levezetési impulzus összesen (8/20): 10 kA
D1 Villámáram impulzus (10/350 µs) erenként: 1,5 kA
D1 Villámáram impulzus (10/350 µs) összesen: 3 kA
jelleválasztással karbantartási célra
Vezetékcsatlakozás: Push-in

Gyártó: DEHN
Típus: BCO ML2 BD 24
Cikksz.: 927244
vagy egyenértékű.

Certificates

Technical data

SPD osztály	L
Névleges feszültség (U_N )	24 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	36 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-ér (f_G )	5.8 MHz
Tanúsítványok	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Részleteket lásd: www.dehn.de

SPD osztály	L
Impulzus kategória	D1, C1, C2, C3, B2
Névleges feszültség (U_N )	24 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	36 V
Legnagyobb folyamatos üzemi feszültség AC (U_C )	25.4 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) összesen (I_imp )	3 kA
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 Névleges levezetési áram (8/20 µs) per ér (I_n )	5 kA
Védelmi feszültségszint ér-ér I_n C2 (U_P )	≤ 57 V
Védelmi feszültségszint ér-védőföld I_n C2 (U_P )	≤ 600 V
Védelmi feszültségszint ér-ér I_n C1 (U_P )	≤ 57 V
Védelmi feszültségszint ér-védőföld I_n C1 (U_P )	≤ 600 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 46 V
Védelmi feszültségszint ér-védőföld 1 kV/µs C3 (U_P )	≤ 600 V
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-ér (f_G )	5.8 MHz
Kapacitás ér-ér (C)	≤ 1,5 nF
Kapacitás ér-védőföld (C)	≤ 16 pF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Védettség	IP 20
Csatlakozás (bemenet / kimenet)	rugós / rugós
Csatlakozóvezeték-keresztmetszet, tömör	0.2-2.5 mm²
Csatlakozóvezeték-keresztmetszet, finomsodrat	0.2-2.5 mm²
Földelés	35 mm-es kalapsín MSZ EN 60715 szerint
Tokozat anyaga	Polyamid PA 6.6
Szín	sárga
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL besorolás	max. SIL3 ^*)
ATEX tanúsítványok	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx tanúsítványok	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Kiegészítő műszaki adatok:	---------------------------------
– Legnagyobb levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Védelmi feszültségszint ér-védőföld 1 kV/μs C3 Imax után (U_P )	≤ 600 V
^*) Részleteket lásd: www.dehn.de

Product 927244 was added to Notepad.

Go to Notepad

Product 927244 was added to the cart.

Go to Web-Shop

Part No. 927245 BCO ML2 BD 48

GTIN 4013364405646, Customs tariff No. (EU): 85363010, Gross weight: 58.49 g, PU: 1.00 db.

Predecessor

Images

Additional information

CAD files

Kombinált levezető BLITZDUCTORconnect ML2 BD 48
moduláris, dugaszolható kombinált levezető
földeletlen szimmetrikus interfészek
egy érpár védelmére
bevizsgálva az EN/IEC 61643-21 szerint és
energetikailag koordinálva az IEC 61643-22 szerint
Levezetőosztály 1. típus P2
Impulzuskategória: C1, C2, C3, B2, D1
Üzemállapot-kijelzés, szélesség 6 mm
Legmagasabb tartós feszültség: 56,0 V DC / 39,6 V AC
Névleges áram 70 °C-on: 0,75 A
C2 névleges levezetési impulzus erenként (8/20): 5 kA
C2 Névleges levezetési impulzus összesen (8/20): 10 kA
D1 Villámáram impulzus (10/350 µs) erenként: 1,5 kA
D1 Villámáram impulzus (10/350 µs) összesen: 3 kA
jelleválasztással karbantartási célra
Vezetékcsatlakozás: Push-in

Gyártó: DEHN
Típus: BCO ML2 BD 48
Cikksz.: 927245
vagy egyenértékű.

Certificates

Technical data

SPD osztály	L
Névleges feszültség (U_N )	48 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	56 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-ér (f_G )	7,2 MHz
Tanúsítványok	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Részleteket lásd: www.dehn.de

SPD osztály	L
Impulzus kategória	D1, C1, C2, C3, B2
Névleges feszültség (U_N )	48 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	56 V
Legnagyobb folyamatos üzemi feszültség AC (U_C )	39.6 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) összesen (I_imp )	3 kA
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 Névleges levezetési áram (8/20 µs) per ér (I_n )	5 kA
Védelmi feszültségszint ér-ér I_n C2 (U_P )	≤ 90 V
Védelmi feszültségszint ér-védőföld I_n C2 (U_P )	≤ 600 V
Védelmi feszültségszint ér-ér I_n C1 (U_P )	≤ 90 V
Védelmi feszültségszint ér-védőföld I_n C1 (U_P )	≤ 600 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 70 V
Védelmi feszültségszint ér-védőföld 1 kV/µs C3 (U_P )	≤ 600 V
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-ér (f_G )	7,2 MHz
Kapacitás ér-ér (C)	≤ 1 nF
Kapacitás ér-védőföld (C)	≤ 16 pF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Védettség	IP 20
Csatlakozás (bemenet / kimenet)	rugós / rugós
Csatlakozóvezeték-keresztmetszet, tömör	0.2-2.5 mm²
Csatlakozóvezeték-keresztmetszet, finomsodrat	0.2-2.5 mm²
Földelés	35 mm-es kalapsín MSZ EN 60715 szerint
Tokozat anyaga	Polyamid PA 6.6
Szín	sárga
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL besorolás	max. SIL3 ^*)
ATEX tanúsítványok	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx tanúsítványok	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Kiegészítő műszaki adatok:	---------------------------------
– Legnagyobb levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Védelmi feszültségszint ér-védőföld 1 kV/μs C3 Imax után (U_P )	≤ 600 V
^*) Részleteket lásd: www.dehn.de

Product 927245 was added to Notepad.

Go to Notepad

Product 927245 was added to the cart.

Go to Web-Shop

Part No. 927247 BCO ML2 BD 180

GTIN 4013364468665, Customs tariff No. (EU): 85363010, Gross weight: 58.92 g, PU: 1.00 db.

Predecessor

Images

Additional information

CAD files

Kombinált levezető BLITZDUCTORconnect ML2 BD 180
moduláris, dugaszolható kombinált levezető
földeletlen szimmetrikus interfészek
egy érpár védelmére
bevizsgálva az EN/IEC 61643-21 szerint és
energetikailag koordinálva az IEC 61643-22 szerint
Levezetőosztály 1. típus P2
Impulzuskategória: C1, C2, C3, B2, D1
Üzemállapot-kijelzés, szélesség 6 mm
Legmagasabb tartós feszültség: 180 V DC / 127 V AC
Névleges áram 70 °C-on: 0,5 A
C2 névleges levezetési impulzus erenként (8/20): 5 kA
C2 Névleges levezetési impulzus összesen (8/20): 10 kA
D1 Villámáram impulzus (10/350 µs) erenként: 1,5 kA
D1 Villámáram impulzus (10/350 µs) összesen: 3 kA
jelleválasztással karbantartási célra
Vezetékcsatlakozás: Push-in

Gyártó: DEHN
Típus: BCO ML2 BD 180
Cikksz.: 927247
vagy egyenértékű.

Certificates

Technical data

SPD osztály	L
Névleges feszültség (U_N )	180 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	180 V
Névleges áram 70 °C-on (I_L )	0,5 A
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Soros ellenállás per ér	1,8 ohm
Határfrekvencia ér-ér (f_G )	10 MHz
Tanúsítványok	UL 497B, SIL
^*) Részleteket lásd: www.dehn.de

SPD osztály	L
Impulzus kategória	D1, C1, C2, C3, B2
Névleges feszültség (U_N )	180 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	180 V
Legnagyobb folyamatos üzemi feszültség AC (U_C )	127 V
Névleges áram 70 °C-on (I_L )	0,5 A
Névleges áram 40 °C-on (I_L )	0,75 A
D1 villámáram impulzus (10/350 µs) összesen (I_imp )	3 kA
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 Névleges levezetési áram (8/20 µs) per ér (I_n )	5 kA
Védelmi feszültségszint ér-ér I_n C2 (U_P )	≤ 420 V
Védelmi feszültségszint ér-védőföld I_n C2 (U_P )	≤ 800 V
Védelmi feszültségszint ér-ér I_n C1 (U_P )	≤ 420 V
Védelmi feszültségszint ér-védőföld I_n C1 (U_P )	≤ 800 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 240 V
Védelmi feszültségszint ér-védőföld 1 kV/µs C3 (U_P )	≤ 700 V
Soros ellenállás per ér	1,8 ohm
Határfrekvencia ér-ér (f_G )	10 MHz
Kapacitás ér-ér (C)	≤ 450 pF
Kapacitás ér-védőföld (C)	≤ 20 pF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Védettség	IP 20
Csatlakozás (bemenet / kimenet)	rugós / rugós
Csatlakozóvezeték-keresztmetszet, tömör	0.2-2.5 mm²
Csatlakozóvezeték-keresztmetszet, finomsodrat	0.2-2.5 mm²
Földelés	35 mm-es kalapsín MSZ EN 60715 szerint
Tokozat anyaga	Polyamid PA 6.6
Szín	sárga
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	UL 497B, SIL
SIL besorolás	max. SIL3 ^*)
Kiegészítő műszaki adatok:	---------------------------------
– Legnagyobb levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Védelmi feszültségszint ér-védőföld 1 kV/μs C3 Imax után (U_P )	≤ 700 V
^*) Részleteket lásd: www.dehn.de

Product 927247 was added to Notepad.

Go to Notepad

Product 927247 was added to the cart.

Go to Web-Shop

BCO ML2 BE HF

Helytakarékos, moduláris kombinált védelmi készülék 6 mm-es szélességgel, rugós csatlakozástechnikával, állapotjelzéssel, két közös referenciapotenciálú egyedi ér, illetve aszimmetrikus interfésszel rendelkező, nagyfrekvenciás átviteli vonalak védelmére. Jelmegszakítással karbantartási célokra.

2 Products

Part No. 927270 BCO ML2 BE HF 5

GTIN 4013364405653, Customs tariff No. (EU): 85363010, Gross weight: 58.57 g, PU: 1.00 db.

Predecessor

Images

Additional information

CAD files

Kombinált levezető BLITZDUCTORconnect ML2 BE HF 5
moduláris, dugaszolható kombinált levezető
2 egyedi ér védelmére nagyfrekvenciás
átviteleknél közös referenciapotenciállal,
valamint aszimmetrikus interfészekkel
bevizsgálva az EN/IEC 61643-21 szerint és energetikailag
koordinálva az IEC 61643-22 szerint
Levezetőosztály 1. típus / P1
Impulzuskategória: C1, C2, C3, B2, D1
Üzemállapot-kijelzés, szélesség 6 mm
Legmagasabb tartós feszültség: 8,5 V DC / 6,0 V AC
Névleges áram 70 °C-on: 0,75 A
Határfrekvencia 100 MHz
C2 névleges levezetési impulzus erenként (8/20): 5 kA
C2 Névleges levezetési impulzus összesen (8/20): 10 kA
D1 Villámáram impulzus (10/350 µs) erenként: 1,5 kA
D1 Villámáram impulzus (10/350 µs) összesen: 3 kA
jelleválasztással karbantartási célra
Vezetékcsatlakozás: Push-in

Gyártó: DEHN
Típus: BCO ML2 BE HF 5
Cikksz.: 927270
vagy egyenértékű.

Certificates

Technical data

SPD osztály	M
Névleges feszültség (U_N )	5 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	8.5 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Soros ellenállás per ér	1 ohm
Tanúsítványok	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Részleteket lásd: www.dehn.de

SPD osztály	M
Impulzus kategória	D1, C1, C2, C3, B2
Névleges feszültség (U_N )	5 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	8.5 V
Legnagyobb folyamatos üzemi feszültség AC (U_C )	6.0 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) összesen (I_imp )	3 kA
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 Névleges levezetési áram (8/20 µs) per ér (I_n )	5 kA
Védelmi feszültségszint ér-ér I_n C2 (U_P )	≤ 50 V
Védelmi feszültségszint ér-védőföld I_n C2 (U_P )	≤ 70 V
Védelmi feszültségszint ér-ér I_n C1 (U_P )	≤ 50 V
Védelmi feszültségszint ér-védőföld I_n C1 (U_P )	≤ 70 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 15 V
Védelmi feszültségszint ér-védőföld 1 kV/µs C3 (U_P )	≤ 15 V
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-védőföld (f_G )	100 MHz
Kapacitás ér-ér (C)	≤ 20 pF
Kapacitás ér-védőföld (C)	≤ 23 pF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Védettség	IP 20
Csatlakozás (bemenet / kimenet)	rugós / rugós
Csatlakozóvezeték-keresztmetszet, tömör	0.2-2.5 mm²
Csatlakozóvezeték-keresztmetszet, finomsodrat	0.2-2.5 mm²
Földelés	35 mm-es kalapsín MSZ EN 60715 szerint
Tokozat anyaga	Polyamid PA 6.6
Szín	sárga
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL besorolás	max. SIL3 ^*)
ATEX tanúsítványok	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx tanúsítványok	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Kiegészítő műszaki adatok:	---------------------------------
– Legnagyobb levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Védelmi feszültségszint ér-védőföld 1 kV/μs C3 Imax után (U_P )	≤ 15 V
^*) Részleteket lásd: www.dehn.de

Product 927270 was added to Notepad.

Go to Notepad

Product 927270 was added to the cart.

Go to Web-Shop

Part No. 927274 BCO ML2 BE HF 24

GTIN 4013364468559, Customs tariff No. (EU): 85363010, Gross weight: 58.30 g, PU: 1.00 db.

Images

Additional information

CAD files

Kombinált levezető BLITZDUCTORconnect ML2 BE HF 24
moduláris, dugaszolható kombinált levezető
2 egyedi ér védelmére nagyfrekvenciás
átviteleknél közös referenciapotenciállal,
valamint aszimmetrikus interfészekkel
bevizsgálva az EN/IEC 61643-21 szerint és energetikailag
koordinálva az IEC 61643-22 szerint
Levezetőosztály 1. típus / P1
Impulzuskategória: C1, C2, C3, B2, D1
Üzemállapot-kijelzés, szélesség 6 mm
Legmagasabb tartós feszültség: 36 V DC / 25,4 V AC
Névleges áram 70 °C-on: 0,75 A
Határfrekvencia 100 MHz
C2 névleges levezetési impulzus erenként (8/20): 5 kA
C2 Névleges levezetési impulzus összesen (8/20): 10 kA
D1 Villámáram impulzus (10/350 µs) erenként: 1,5 kA
D1 Villámáram impulzus (10/350 µs) összesen: 3 kA
jelleválasztással karbantartási célra
Vezetékcsatlakozás: Push-in

Gyártó: DEHN
Típus: BCO ML2 BE HF 24
Cikksz.: 927274
vagy egyenértékű.

Certificates

Technical data

SPD osztály	M
Névleges feszültség (U_N )	24 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	36 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Soros ellenállás per ér	1 ohm
Tanúsítványok	UL 497B, SIL
^*) Részleteket lásd: www.dehn.de

SPD osztály	M
Impulzus kategória	D1, C1, C2, C3, B2
Névleges feszültség (U_N )	24 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	36 V
Legnagyobb folyamatos üzemi feszültség AC (U_C )	25,4 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) összesen (I_imp )	3 kA
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 Névleges levezetési áram (8/20 µs) per ér (I_n )	5 kA
Védelmi feszültségszint ér-ér I_n C2 (U_P )	≤ 100 V
Védelmi feszültségszint ér-védőföld I_n C2 (U_P )	≤ 115 V
Védelmi feszültségszint ér-ér I_n C1 (U_P )	≤ 100 V
Védelmi feszültségszint ér-védőföld I_n C1 (U_P )	≤ 115 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 48 V
Védelmi feszültségszint ér-védőföld 1 kV/µs C3 (U_P )	≤ 48 V
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-védőföld (f_G )	100 MHz
Kapacitás ér-ér (C)	≤ 25 pF
Kapacitás ér-védőföld (C)	≤ 25 pF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Védettség	IP 20
Csatlakozás (bemenet / kimenet)	rugós / rugós
Csatlakozóvezeték-keresztmetszet, tömör	0.2-2.5 mm²
Csatlakozóvezeték-keresztmetszet, finomsodrat	0.2-2.5 mm²
Földelés	35 mm-es kalapsín MSZ EN 60715 szerint
Tokozat anyaga	Polyamid PA 6.6
Szín	sárga
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	UL 497B, SIL
SIL besorolás	max. SIL3 ^*)
Kiegészítő műszaki adatok:	---------------------------------
– Legnagyobb levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Védelmi feszültségszint ér-védőföld 1 kV/μs C3 Imax után (U_P )	≤ 48 V
^*) Részleteket lásd: www.dehn.de

Product 927274 was added to Notepad.

Go to Notepad

Product 927274 was added to the cart.

Go to Web-Shop

BCO ML2 BD HF

Helytakarékos, moduláris kombinált levezető 6 mm-es szélességgel, push-in csatlakozástechnikával, állapotjelzéssel földpotenciálmentes, nagyfrekvenciás buszrendszerek, valamint szimmetrikus interfészek 1 érpárja védelmére. Jelleválasztással karbantartási célra.

2 Products

Part No. 927271 BCO ML2 BD HF 5

GTIN 4013364405660, Customs tariff No. (EU): 85363010, Gross weight: 58.42 g, PU: 1.00 db.

Predecessor

Images

Additional information

CAD files

Kombinált levezető BLITZDUCTORconnect ML2 BD HF 5
moduláris, dugaszolható kombinált levezető
földeletlen nagyfrekvenciás
buszrendszerek, valamint szimmetrikus interfészek 1 érpárja védelmére
bevizsgálva az EN/IEC 61643-21 szerint és energetikailag
koordinálva az IEC 61643-22 szerint
Levezetőosztály 1. típus P2
Impulzuskategória: C1, C2, C3, B2, D1
Üzemállapot-kijelzés, szélesség 6 mm
Legmagasabb tartós feszültség: 8,5 V DC / 6,0 V AC
Névleges áram 70 °C-on: 0,75 A
Határfrekvencia 100 MHz
C2 névleges levezetési impulzus erenként (8/20): 5 kA
C2 Névleges levezetési impulzus összesen (8/20): 10 kA
D1 Villámáram impulzus (10/350 µs) erenként: 1,5 kA
D1 Villámáram impulzus (10/350 µs) összesen: 3 kA
jelleválasztással karbantartási célra
Vezetékcsatlakozás: Push-in

Gyártó: DEHN
Típus: BCO ML2 BD HF 5
Cikksz.: 927271
vagy egyenértékű.

Certificates

Technical data

SPD osztály	L
Névleges feszültség (U_N )	5 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	8.5 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-ér (f_G )	100 MHz
Tanúsítványok	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Részleteket lásd: www.dehn.de

SPD osztály	L
Impulzus kategória	D1, C1, C2, C3, B2
Névleges feszültség (U_N )	5 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	8.5 V
Legnagyobb folyamatos üzemi feszültség AC (U_C )	6.0 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) összesen (I_imp )	3 kA
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 Névleges levezetési áram (8/20 µs) per ér (I_n )	5 kA
Védelmi feszültségszint ér-ér I_n C2 (U_P )	≤ 42 V
Védelmi feszültségszint ér-védőföld I_n C2 (U_P )	≤ 600 V
Védelmi feszültségszint ér-ér I_n C1 (U_P )	≤ 42 V
Védelmi feszültségszint ér-védőföld I_n C1 (U_P )	≤ 600 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 15 V
Védelmi feszültségszint ér-védőföld 1 kV/µs C3 (U_P )	≤ 600 V
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-ér (f_G )	100 MHz
Kapacitás ér-ér (C)	≤ 21 pF
Kapacitás ér-védőföld (C)	≤ 15 pF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Védettség	IP 20
Csatlakozás (bemenet / kimenet)	rugós / rugós
Csatlakozóvezeték-keresztmetszet, tömör	0.2-2.5 mm²
Csatlakozóvezeték-keresztmetszet, finomsodrat	0.2-2.5 mm²
Földelés	35 mm-es kalapsín MSZ EN 60715 szerint
Tokozat anyaga	Polyamid PA 6.6
Szín	sárga
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL besorolás	max. SIL3 ^*)
ATEX tanúsítványok	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx tanúsítványok	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Kiegészítő műszaki adatok:	---------------------------------
– Legnagyobb levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Védelmi feszültségszint ér-védőföld 1 kV/μs C3 Imax után (U_P )	≤ 600 V
^*) Részleteket lásd: www.dehn.de

Product 927271 was added to Notepad.

Go to Notepad

Product 927271 was added to the cart.

Go to Web-Shop

Part No. 927275 BCO ML2 BD HF 24

GTIN 4013364468566, Customs tariff No. (EU): 85363010, Gross weight: 58.60 g, PU: 1.00 db.

Predecessor

Images

Additional information

CAD files

Kombinált levezető BLITZDUCTORconnect ML2 BD HF 24
moduláris, dugaszolható kombinált levezető
földeletlen nagyfrekvenciás
buszrendszerek, valamint szimmetrikus interfészek 1 érpárja védelmére
bevizsgálva az EN/IEC 61643-21 szerint és energetikailag
koordinálva az IEC 61643-22 szerint
Levezetőosztály 1. típus P2
Impulzuskategória: C1, C2, C3, B2, D1
Üzemállapot-kijelzés, szélesség 6 mm
Legmagasabb tartós feszültség: 36 V DC / 25,4 V AC
Névleges áram 70 °C-on: 0,75 A
Határfrekvencia 100 MHz
C2 névleges levezetési impulzus erenként (8/20): 5 kA
C2 Névleges levezetési impulzus összesen (8/20): 10 kA
D1 Villámáram impulzus (10/350 µs) erenként: 1,5 kA
D1 Villámáram impulzus (10/350 µs) összesen: 3 kA
jelleválasztással karbantartási célra
Vezetékcsatlakozás: Push-in

Gyártó: DEHN
Típus: BCO ML2 BD HF 24
Cikksz.: 927275
vagy egyenértékű.

Certificates

Technical data

SPD osztály	L
Névleges feszültség (U_N )	24 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	36 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-ér (f_G )	100 MHz
Tanúsítványok	UL 497B, SIL
^*) Részleteket lásd: www.dehn.de

SPD osztály	L
Impulzus kategória	D1, C1, C2, C3, B2
Névleges feszültség (U_N )	24 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	36 V
Legnagyobb folyamatos üzemi feszültség AC (U_C )	25,4 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) összesen (I_imp )	3 kA
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 Névleges levezetési áram (8/20 µs) per ér (I_n )	5 kA
Védelmi feszültségszint ér-ér I_n C2 (U_P )	≤ 85 V
Védelmi feszültségszint ér-védőföld I_n C2 (U_P )	≤ 650 V
Védelmi feszültségszint ér-ér I_n C1 (U_P )	≤ 85 V
Védelmi feszültségszint ér-védőföld I_n C1 (U_P )	≤ 650 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 48 V
Védelmi feszültségszint ér-védőföld 1 kV/µs C3 (U_P )	≤ 600 V
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-ér (f_G )	100 MHz
Kapacitás ér-ér (C)	≤ 25 pF
Kapacitás ér-védőföld (C)	≤ 15 pF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Védettség	IP 20
Csatlakozás (bemenet / kimenet)	rugós / rugós
Csatlakozóvezeték-keresztmetszet, tömör	0.2-2.5 mm²
Csatlakozóvezeték-keresztmetszet, finomsodrat	0.2-2.5 mm²
Földelés	35 mm-es kalapsín MSZ EN 60715 szerint
Tokozat anyaga	Polyamid PA 6.6
Szín	sárga
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	UL 497B, SIL
SIL besorolás	max. SIL3 ^*)
Kiegészítő műszaki adatok:	---------------------------------
– Legnagyobb levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Védelmi feszültségszint ér-védőföld 1 kV/μs C3 Imax után (U_P )	≤ 600 V
^*) Részleteket lásd: www.dehn.de

Product 927275 was added to Notepad.

Go to Notepad

Product 927275 was added to the cart.

Go to Web-Shop

BCO ML2 BD HC5A 24

1 Product

Part No. 927254 BCO ML2 BD HC5A 24

GTIN 4013364513419, Customs tariff No. (EU): 85363010, Gross weight: 60.63 g, PU: 1.00 db.

Images

Additional information

CAD files

Kombinált levezető BLITZDUCTORconnect ML2 BD HC5A 24
moduláris, dugaszolható kombinált védőmodul
földpotenciálmentes, nagy névleges áramú jelzőkörök 1 érpárja védelmére
információtechnológiai rendszerekben
és mérő, vezérlő, szabályozó körökben való alkalmazásra
bevizsgálva az EN/IEC 61643-21 szerint és energetikailag
koordinálva az IEC 61643-22 szerint
Levezetőosztály 1. típus / P2
Impulzuskategória: C1, C2, C3, B2, D1
Üzemállapot-kijelzés, szélesség 6 mm
Legmagasabb tartós feszültség: 36 V DC / 25,4 V AC
Névleges áram 80 °C-on: 5 A
C2 névleges levezetési impulzus erenként (8/20): 5 kA
C2 Névleges levezetési impulzus összesen (8/20): 10 kA
D1 Villámáram impulzus (10/350 µs) erenként: 1,5 kA
D1 Villámáram impulzus (10/350 µs) összesen: 3 kA
jelleválasztással karbantartási célra
Vezetékcsatlakozás: Push-in

Gyártó: DEHN
Típus: BCO ML2 BD HC5A 24
Cikksz.: 927254
vagy egyenértékű.

Certificates

Technical data

SPD osztály	L
Névleges feszültség (U_N )	24 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	36 V
Névleges áram 80 °C-on (I_L )	5 A
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Soros ellenállás per ér	0 ohm
Tanúsítványok	UL 497B, SIL
^*) Részleteket lásd: www.dehn.de

SPD osztály	L
Impulzus kategória	D1, C1, C2, C3, B2
Névleges feszültség (U_N )	24 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	36 V
Legnagyobb folyamatos üzemi feszültség AC (U_C )	25,4 V
Névleges áram 80 °C-on (I_L )	5 A
D1 villámáram impulzus (10/350 µs) összesen (I_imp )	3 kA
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 Névleges levezetési áram (8/20 µs) per ér (I_n )	5 kA
C1 Névleges levezetési áram (8/20 µs) per ér (I_n )	1 kA
Védelmi feszültségszint ér-védőföld I_n C2 (U_P )	≤ 750 V
Védelmi feszültségszint ér-ér I_n C1 (U_P )	≤ 70 V
Védelmi feszültségszint ér-védőföld I_n C1 (U_P )	≤ 750 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 60 V
Védelmi feszültségszint ér-védőföld 1 kV/µs C3 (U_P )	≤ 750 V
Soros ellenállás per ér	0 ohm
Határfrekvencia ér-ér 100 ohm-nál (f_G )	1,5 MHz
Kapacitás ér-ér (C)	≤ 4 nF
Kapacitás ér-védőföld (C)	≤ 40 pF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Védettség	IP 20
Csatlakozás (bemenet / kimenet)	rugós / rugós
Csatlakozóvezeték-keresztmetszet, tömör	0.2-2.5 mm²
Csatlakozóvezeték-keresztmetszet, finomsodrat	0.2-2.5 mm²
Földelés	35 mm-es kalapsín MSZ EN 60715 szerint
Tokozat anyaga	Polyamid PA 6.6
Szín	sárga
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	UL 497B, SIL
SIL besorolás	max. SIL3 ^*)
Kiegészítő műszaki adatok:	---------------------------------
– Legnagyobb levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Védelmi feszültségszint ér-védőföld 1 kV/μs C3 Imax után (U_P )	≤ 750 V
^*) Részleteket lásd: www.dehn.de

Product 927254 was added to Notepad.

Go to Notepad

Product 927254 was added to the cart.

Go to Web-Shop

BCO ML2 BPD 24

Helytakarékos, moduláris kombinált levezető 6 mm-es szélességgel, rugós csatlakozástechnikával, állapotjelzéssel 1 érpár védelmére 24 V DC rendszerekben. Alkalmazás földelt mínuszpólus esetén is, integrált PTC-ellenállások teszik lehetővé a levezető biztonságos visszaállítását zavarbefolyásolás után a berendezéskörben 40 A-ig terjedő rövidzárlati áramok esetén. Jelleválasztással karbantartási célra.

1 Product

Part No. 927214 BCO ML2 BPD 24

GTIN 4013364473003, Customs tariff No. (EU): 85363010, Gross weight: 58.00 g, PU: 1.00 db.

Images

Additional information

CAD files

Kombinált levezető BLITZDUCTORconnect ML2 BPD 24
moduláris, dugaszolható kombinált levezető
egy érpár védelmére 24 V DC rendszerekben,
földelt mínuszpólus esetén is alkalmazható,
integrált PTC-ellenállásokkal
túláramvédelemre 40 A-ig
bevizsgálva az EN/IEC 61643-21 szerint és energetikailag
koordinálva az IEC 61643-22 szerint
Levezetőosztály 1. típus P2
Impulzuskategória: C1, C2, C3, B2, D1
Üzemállapot-kijelzés, szélesség 6 mm
Legmagasabb tartós feszültség: 33,0 V DC / 23,3 V AC
Névleges áram 70 °C-on: 0,1 A
C2 névleges levezetési impulzus erenként (8/20): 5 kA
C2 Névleges levezetési impulzus összesen (8/20): 10 kA
D1 Villámáram impulzus (10/350 µs) erenként: 1,5 kA
D1 Villámáram impulzus (10/350 µs) összesen: 3 kA
jelleválasztással karbantartási célra
Vezetékcsatlakozás: Push-in

Gyártó: DEHN
Típus: BCO ML2 BPD 24
Cikksz.: 927214
vagy egyenértékű.

Certificates

Technical data

SPD osztály	L
Névleges feszültség (U_N )	24 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	33 V
Névleges áram 70 °C-on (I_L )	0,1 A
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Soros ellenállás per ér	10 ohm
Határfrekvencia ér-ér (f_G )	4,5 MHz
Tanúsítványok	UL 497B, SIL
^*) Részleteket lásd: www.dehn.de

SPD osztály	L
Impulzus kategória	D1, C1, C2, C3, B2
Névleges feszültség (U_N )	24 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	33 V
Legnagyobb folyamatos üzemi feszültség AC (U_C )	23,3 V
Névleges áram 70 °C-on (I_L )	0,1 A
D1 villámáram impulzus (10/350 µs) összesen (I_imp )	3 kA
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 Névleges levezetési áram (8/20 µs) per ér (I_n )	5 kA
Védelmi feszültségszint ér-ér I_n C2 (U_P )	≤ 65 V
Védelmi feszültségszint ér-védőföld I_n C2 (U_P )	≤ 650 V
Védelmi feszültségszint ér-ér I_n C1 (U_P )	≤ 65 V
Védelmi feszültségszint ér-védőföld I_n C1 (U_P )	≤ 650 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 44 V
Védelmi feszültségszint ér-védőföld 1 kV/µs C3 (U_P )	≤ 600 V
Soros ellenállás per ér	10 ohm
Határfrekvencia ér-ér (f_G )	4,5 MHz
Kapacitás ér-ér (C)	≤ 1 nF
Kapacitás ér-védőföld (C)	≤ 15 pF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +70 °C
Működés-/hibajelzés	zöld / piros
Védettség	IP 20
Csatlakozás (bemenet / kimenet)	rugós / rugós
Csatlakozóvezeték-keresztmetszet, tömör	0.2-2.5 mm²
Csatlakozóvezeték-keresztmetszet, finomsodrat	0.2-2.5 mm²
Földelés	35 mm-es kalapsín MSZ EN 60715 szerint
Tokozat anyaga	Polyamid PA 6.6
Szín	sárga
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	UL 497B, SIL
SIL besorolás	max. SIL3 ^*)
Kiegészítő műszaki adatok:	---------------------------------
– Legnagyobb levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Védelmi feszültségszint ér-védőföld 1 kV/μs C3 Imax után (U_P )	≤ 600 V
^*) Részleteket lásd: www.dehn.de

Product 927214 was added to Notepad.

Go to Notepad

Product 927214 was added to the cart.

Go to Web-Shop

BCO ML2 MVG 230

Helytakarékos, moduláris túlfeszültség-korlátozó 6 mm-es szélességgel és push-in csatlakozástechnikával, állapotjelzéssel többeres, földpotenciálmentes, 230 V névleges feszültségű jelinterfészek 2 érpárja védelmére. Jelleválasztással karbantartási célra.
Teljesíti többek között a jelzéstechnikai berendezésekre vonatkozó követelményeket a vasútiparban (DB RIL 819.0808 szerint).

1 Product

Part No. 927290 BCO ML2 MVG 230

GTIN 4013364466524, Customs tariff No. (EU): 85363010, Gross weight: 60.12 g, PU: 1.00 db.

Images

Additional information

CAD files

Túlfeszültség-korlátozó BLITZDUCTORconnect ML2 MVG 230
moduláris, dugaszolható túlfeszültség-korlátozó
230 V AC névleges feszültségű többeres
jelinterfészek 2 erének védelmére.
bevizsgálva az EN/IEC 61643-21 szerint és energetikailag
koordinálva az IEC 61643-22 szerint
Levezetőosztály 2. típus / P3
Impulzuskategória: C1, C2, C3
Üzemállapot-kijelzés, szélesség 6 mm
Legmagasabb tartós feszültség: 320 V DC / 250 V AC
Névleges áram 80 °C-on: 3 A
C2 névleges levezetési impulzus erenként (8/20): 3 kA
C2 Névleges levezetési impulzus összesen (8/20): 6 kA
jelleválasztással karbantartási célra
Vezetékcsatlakozás: Push-in
DB RIL 819.0808 szerint

Gyártó: DEHN
Típus: BCO ML2 MVG 230
Cikksz.: 927290
vagy egyenértékű.

Certificates

Technical data

SPD osztály	V
Névleges feszültség (U_N )	230 V
Névleges áram 80 °C-on (I_L )	3 A
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	6 kA
Soros ellenállás per ér	0 ohm
Tanúsítványok	SIL
^*) Részleteket lásd: www.dehn.de

SPD osztály	V
Impulzus kategória	C1, C2, C3
Névleges feszültség (U_N )	230 V
Legnagyobb folyamatos üzemi feszültség DC ér-PG (U_C )	320 V
Legnagyobb folyamatos üzemi feszültség AC ér-PG (U_C )	250 V
Névleges áram 80 °C-on (I_L )	3 A
Névleges áram 80 °C-on (I_L )	6 A 240 ms-ig
Villámáram impulzus (10/350 µs) összesen	0,5 kA
Villámáram impulzus (10/350 µs) erenként	0,25 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	6 kA
C2 Névleges levezetési áram (8/20 µs) per ér (I_n )	3 kA
Védelmi feszültségszint ér-védőföld I_n C2 (U_P )	≤ 1100 V
Védelmi feszültségszint ér-védőföld 1 kV/µs C3 (U_P )	≤ 1100 V
Soros ellenállás per ér	0 ohm
Határfrekvencia ér-védőföld 100 ohm-nál (f_G )	200 MHz
Kapacitás ér-ér (C)	≤ 7,32 pF
Kapacitás ér-védőföld (C)	≤ 12 pF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Védettség	IP 20
Csatlakozás (bemenet / kimenet)	Push-in / Push-in
Csatlakozóvezeték-keresztmetszet, tömör	0,2-2,5 mm²
Csatlakozóvezeték-keresztmetszet, finomsodrat	0,2-2,5 mm²
Földelés	35 mm-es kalapsínre az EN 60715 szerint
Tokozat anyaga	Poliamid PA 6.6
Szín	sárga
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	SIL
SIL besorolás	max. SIL3 ^*)
^*) Részleteket lásd: www.dehn.de

Product 927290 was added to Notepad.

Go to Notepad

Product 927290 was added to the cart.

Go to Web-Shop

BCO ML2 BD EX 24

Helytakarékos, moduláris kombinált védelmi készülék 6 mm-es szélességgel, rugós csatlakozástechnikával, állapotjelzéssel, egy érpár gyújtószikramentes mérőáramkör és buszrendszer védelmére. Megfelel a FISCO követelményeinek. Szigetelési szilárdság> 500 V ér-föld között. Jelmegszakítással karbantartási célokra.

1 Product

Part No. 927284 BCO ML2 BD EX 24

GTIN 4013364405677, Customs tariff No. (EU): 85363010, Gross weight: 65.18 g, PU: 1.00 db.

Predecessor

Images

Additional information

CAD files

Kombinált levezető BLITZDUCTORconnect ML2 BD EX 24
moduláris, dugaszolható kombinált levezető
gyújtószikramentes, potenciálfüggetlen szimmetrikus
interfészek egy érpárjának védelmére
bevizsgálva az EN/IEC 61643-21 szerint és
energetikailag koordinálva az IEC 61643-22 szerint
Levezetőosztály 1. típus P2
Impulzuskategória: C1, C2, C3, B2, D1
Üzemállapot-kijelzés, szélesség 6 mm
Legmagasabb tartós feszültség: 36,0 V DC / 25,4 V AC
Névleges áram 70 °C-on: 0,75 A
Max. bemeneti feszültség EN 60079-11 szerint: 30 V
Max. bemeneti áram EN 60079-11 szerint: 0,5 A
C2 névleges levezetési impulzus erenként (8/20): 5 kA
C2 Névleges levezetési impulzus összesen (8/20): 10 kA
D1 Villámáram impulzus (10/350 µs) erenként: 1,5 kA
D1 Villámáram impulzus (10/350 µs) összesen: 3 kA
jelleválasztással karbantartási célra
Vezetékcsatlakozás: Push-in

Gyártó: DEHN
Típus: BCO ML2 BD EX 24
Cikksz.: 927284
vagy egyenértékű.

Certificates

Technical data

SPD osztály	L
Névleges feszültség (U_N )	24 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	36 V
Névleges áram 80 °C-on (I_L )	0.5 A
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-ér (f_G )	3.5 MHz
Tanúsítványok	ATEX, IECEx, CCC, SIL
^*) Részleteket lásd: www.dehn.de

SPD osztály	L
Impulzus kategória	D1, C1, C2, C3, B2
Névleges feszültség (U_N )	24 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	36 V
Legnagyobb folyamatos üzemi feszültség AC (U_C )	25.4 V
Névleges áram 80 °C-on (I_L )	0.5 A
D1 villámáram impulzus (10/350 µs) összesen (I_imp )	3 kA
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 Névleges levezetési áram (8/20 µs) per ér (I_n )	5 kA
Védelmi feszültségszint ér-ér I_n C2 (U_P )	≤ 65 V
Védelmi feszültségszint ér-védőföld I_n C2 (U_P )	≤ 1100 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 48 V
Védelmi feszültségszint ér-védőföld 1 kV/µs C3 (U_P )	≤ 1000 V
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-ér (f_G )	3.5 MHz
Kapacitás ér-ér (C)	≤ 2 nF
Kapacitás ér-védőföld (C)	≤ 15 pF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Védettség	IP 20
Csatlakozás (bemenet / kimenet)	rugós / rugós
Csatlakozóvezeték-keresztmetszet, tömör	0.08-2.5 mm²
Csatlakozóvezeték-keresztmetszet, finomsodrat	0.08-2.5 mm²
Földelés	35 mm-es kalapsín MSZ EN 60715 szerint
Tokozat anyaga	Polyamid PA 6.6
Szín	kék
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	ATEX, IECEx, CCC, SIL
SIL besorolás	max. SIL3 ^*)
ATEX tanúsítványok (1)	TÜV 19 ATEX 8476 X: II (1)2 G Ex ia [ia Ga] IIC T4 ... T6 Gb
ATEX tanúsítványok (2)	TÜV 19 ATEX 8476 X: II 2 G Ex ib IIC T4 ... T6 Gb
ATEX tanúsítványok (3)	TÜV 19 ATEX 8476 X: II (1) D [Ex ia Da] IIIC
IECEx tanúsítványok (1)	IECEx TUR 20.0025X: Ex ia [ia Ga] IIC T4 ... T6 Gb
IECEx tanúsítványok (2)	IECEx TUR 20.0025X: Ex ib IIC T4 ... T6 Gb
IECEx tanúsítványok (3)	IECEx TUR 20.0025X: [Ex ia Da] IIIC
China Compulsory Certification	CCC No. 2021312304001130 (Ex ia, Ex ib)
Kiegészítő műszaki adatok:	---------------------------------
– Legnagyobb levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Védelmi feszültségszint ér-védőföld 1 kV/μs C3 Imax után (U_P )	≤ 1000 V
^*) Részleteket lásd: www.dehn.de

Product 927284 was added to Notepad.

Go to Notepad

Product 927284 was added to the cart.

Go to Web-Shop

BCO MOD ML2 B

6 mm szélességű villámáram-levezető védőmodul a BLITZDUCTORconnect termékcsaládhoz, állapotjelzéssel, két egyedi ér védelmére villámvédelmi potenciálkiegyenlítéshez, valamint árnyékolt kábelek árnyékolásának közvetett földelésére.

1 Product

Part No. 927010 BCO MOD ML2 B 180

GTIN 4013364410114, Customs tariff No. (EU): 85363010, Gross weight: 39.00 g, PU: 1.00 db.

Images

Additional information

CAD files

Villámáram-levezető védőmodul
BLITZDUCTORconnect MOD ML2 B 180
dugaszolható villámáram-védőmodul
2 egyedi ér védelmére
villámvédelem-potenciálkiegyenlítés számára
valamint árnyékolt vezetékek közvetett
földelésének kivitelezése számára.
bevizsgálva az EN/IEC 61643-21 szerint és energetikailag
koordinálva az IEC 61643-22 szerint
Levezetőosztály 1. típus
Impulzuskategória: C2, C3, B2, D1
Üzemállapot-kijelzés, szélesség 6 mm
Legmagasabb tartós feszültség: 180,0 V DC / 127,0 V AC
Névleges áram 80 °C-on: 1,2 A
C2 névleges levezetési impulzus erenként (8/20): 5 kA
C2 Névleges levezetési impulzus összesen (8/20): 10 kA
D1 Villámáram impulzus (10/350 µs) erenként: 1,5 kA
D1 Villámáram impulzus (10/350 µs) összesen: 3 kA
Cseremodul

Gyártó: DEHN
Típus: BCO MOD ML2 B 180
Cikksz.: 927010
vagy egyenértékű.

Certificates

Technical data

SPD osztály	A
Névleges feszültség (U_N )	180 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	180 V
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Soros ellenállás per ér	0 ohm
Tanúsítványok	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Részleteket lásd: www.dehn.de

SPD osztály	A
Impulzus kategória	D1, C2, C3
Névleges feszültség (U_N )	180 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	180 V
Legnagyobb folyamatos üzemi feszültség AC (U_C )	127 V
Névleges áram (I_L )	1.2 A
D1 villámáram impulzus (10/350 µs) összesen (I_imp )	3 kA
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 Névleges levezetési áram (8/20 µs) per ér (I_n )	5 kA
Védelmi feszültségszint ér-ér I_n C2 (U_P )	≤ 1100 V
Védelmi feszültségszint ér-védőföld I_n C2 (U_P )	≤ 800 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 950 V
Védelmi feszültségszint ér-védőföld 1 kV/µs C3 (U_P )	≤ 700 V
Soros ellenállás per ér	0 ohm
Határfrekvencia ér-ér 100 ohm-nál (f_G )	150 MHz
Kapacitás ér-ér (C)	≤ 10 pF
Kapacitás ér-védőföld (C)	≤ 13 pF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Védettség (dugaszolt védelmi modullal)	IP 20
Dugaszolható	BCO aljzat
Földelés	BCO aljzat
Tokozat anyaga	Polyamid PA 6.6
Szín	sárga
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL besorolás	max. SIL3 ^*)
ATEX tanúsítványok	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx tanúsítványok	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Kiegészítő műszaki adatok:	---------------------------------
– Levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Védelmi feszültségszint ér-védőföld 1 kV/μs C3 Imax után (U_P )	≤ 700 V
^*) Részleteket lásd: www.dehn.de

Product 927010 was added to Notepad.

Go to Notepad

Product 927010 was added to the cart.

Go to Web-Shop

BCO MOD ML2 BE

6 mm szélességű kombinált védőkészülék modul a BLITZDUCTORconnect termékcsaládhoz, állapotjelzéssel, két közös referenciapotenciállal rendelkező egyedi ér, valamint aszimmetrikus interfészek védelmére.

4 Products

Part No. 927022 BCO MOD ML2 BE 12

GTIN 4013364410121, Customs tariff No. (EU): 85363010, Gross weight: 39.00 g, PU: 1.00 db.

Images

Additional information

CAD files

Kombinált levezető védőmodul
BLITZDUCTORconnect MOD ML2 BE 12
dugaszolható kombinált levezető
2 egyedi ér védelmére
közös referenciapotenciállal
valamint aszimmetrikus interfészekkel
bevizsgálva az EN/IEC 61643-21 szerint és energetikailag
koordinálva az IEC 61643-22 szerint
Levezetőosztály 1. típus / P1
Impulzuskategória: C1, C2, C3, B2, D1
Üzemállapot-kijelzés, szélesség 6 mm
Legmagasabb tartós feszültség: 15,0 V DC / 10,6 V AC
Névleges áram 70 °C-on: 0,75 A
C2 névleges levezetési impulzus erenként (8/20): 5 kA
C2 Névleges levezetési impulzus összesen (8/20): 10 kA
D1 Villámáram impulzus (10/350 µs) erenként: 1,5 kA
D1 Villámáram impulzus (10/350 µs) összesen: 3 kA
Cseremodul

Gyártó: DEHN
Típus: BCO MOD ML2 BE 12
Cikksz.: 927022
vagy egyenértékű.

Certificates

Technical data

SPD osztály	M
Névleges feszültség (U_N )	12 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	15 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-ér (f_G )	1.4 MHz
Tanúsítványok	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Részleteket lásd: www.dehn.de

SPD osztály	M
Impulzus kategória	D1, C1, C2, C3, B2
Névleges feszültség (U_N )	12 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	15 V
Legnagyobb folyamatos üzemi feszültség AC (U_C )	10.6 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) összesen (I_imp )	3 kA
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 Névleges levezetési áram (8/20 µs) per ér (I_n )	5 kA
Védelmi feszültségszint ér-ér I_n C2 (U_P )	≤ 48 V
Védelmi feszültségszint ér-védőföld I_n C2 (U_P )	≤ 45 V
Védelmi feszültségszint ér-ér I_n C1 (U_P )	≤ 48 V
Védelmi feszültségszint ér-védőföld I_n C1 (U_P )	≤ 45 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 38 V
Védelmi feszültségszint ér-védőföld 1 kV/µs C3 (U_P )	≤ 20 V
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-ér (f_G )	1.4 MHz
Kapacitás ér-ér (C)	≤ 2,5 nF
Kapacitás ér-védőföld (C)	≤ 4 nF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Védettség (dugaszolt védelmi modullal)	IP 20
Dugaszolható	BCO aljzat
Földelés	BCO aljzat
Tokozat anyaga	Polyamid PA 6.6
Szín	sárga
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL besorolás	max. SIL3 ^*)
ATEX tanúsítványok	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx tanúsítványok	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Kiegészítő műszaki adatok:	---------------------------------
– Legnagyobb levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Védelmi feszültségszint ér-védőföld 1 kV/μs C3 Imax után (U_P )	≤ 20 V
^*) Részleteket lásd: www.dehn.de

Product 927022 was added to Notepad.

Go to Notepad

Product 927022 was added to the cart.

Go to Web-Shop

Part No. 927024 BCO MOD ML2 BE 24

GTIN 4013364410138, Customs tariff No. (EU): 85363010, Gross weight: 39.27 g, PU: 1.00 db.

Images

Additional information

CAD files

Kombinált levezető védőmodul
BLITZDUCTORconnect MOD ML2 BE 24
dugaszolható kombinált védőmodul
2 egyedi ér védelmére
közös referenciapotenciállal
valamint aszimmetrikus interfészekkel
bevizsgálva az EN/IEC 61643-21 szerint és energetikailag
koordinálva az IEC 61643-22 szerint
Levezetőosztály 1. típus / P1
Impulzuskategória: C1, C2, C3, B2, D1
Üzemállapot-kijelzés, szélesség 6 mm
Legmagasabb tartós feszültség: 33,0 V DC / 23,3 V AC
Névleges áram 70 °C-on: 0,75 A
C2 névleges levezetési impulzus erenként (8/20): 5 kA
C2 Névleges levezetési impulzus összesen (8/20): 10 kA
D1 Villámáram impulzus (10/350 µs) erenként: 1,5 kA
D1 Villámáram impulzus (10/350 µs) összesen: 3 kA
Cseremodul

Gyártó: DEHN
Típus: BCO MOD ML2 BE 24
Cikksz.: 927024
vagy egyenértékű.

Certificates

Technical data

SPD osztály	M
Névleges feszültség (U_N )	24 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	33 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-ér (f_G )	3.4 MHz
Tanúsítványok	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Részleteket lásd: www.dehn.de

SPD osztály	M
Impulzus kategória	D1, C1, C2, C3, B2
Névleges feszültség (U_N )	24 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	33 V
Legnagyobb folyamatos üzemi feszültség AC (U_C )	23.3 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) összesen (I_imp )	3 kA
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 Névleges levezetési áram (8/20 µs) per ér (I_n )	5 kA
Védelmi feszültségszint ér-ér I_n C2 (U_P )	≤ 90 V
Védelmi feszültségszint ér-védőföld I_n C2 (U_P )	≤ 75 V
Védelmi feszültségszint ér-ér I_n C1 (U_P )	≤ 90 V
Védelmi feszültségszint ér-védőföld I_n C1 (U_P )	≤ 75 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 85 V
Védelmi feszültségszint ér-védőföld 1 kV/µs C3 (U_P )	≤ 45 V
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-ér (f_G )	3.4 MHz
Kapacitás ér-ér (C)	≤ 1 nF
Kapacitás ér-védőföld (C)	≤ 2 nF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Védettség (dugaszolt védelmi modullal)	IP 20
Dugaszolható	BCO aljzat
Földelés	BCO aljzat
Tokozat anyaga	Polyamid PA 6.6
Szín	sárga
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL besorolás	max. SIL3 ^*)
ATEX tanúsítványok	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx tanúsítványok	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Kiegészítő műszaki adatok:	---------------------------------
– Legnagyobb levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Védelmi feszültségszint ér-védőföld 1 kV/μs C3 Imax után (U_P )	≤ 45 V
^*) Részleteket lásd: www.dehn.de

Product 927024 was added to Notepad.

Go to Notepad

Product 927024 was added to the cart.

Go to Web-Shop

Part No. 927025 BCO MOD ML2 BE 48

GTIN 4013364410145, Customs tariff No. (EU): 85363010, Gross weight: 39.00 g, PU: 1.00 db.

Images

Additional information

CAD files

Kombinált levezető védőmodul
BLITZDUCTORconnect MOD ML2 BE 48
dugaszolható kombinált védőmodul
2 egyedi ér védelmére
közös referenciapotenciállal
valamint aszimmetrikus interfészekkel
bevizsgálva az EN/IEC 61643-21 szerint és
energetikailag koordinálva az IEC 61643-22 szerint
Levezetőosztály 1. típus / P1
Impulzuskategória: C1, C2, C3, B2, D1
Üzemállapot-kijelzés, szélesség 6 mm
Legmagasabb tartós feszültség: 54,0 V DC / 38,1 V AC
Névleges áram 70 °C-on: 0,75 A
C2 névleges levezetési impulzus erenként (8/20): 5 kA
C2 Névleges levezetési impulzus összesen (8/20): 10 kA
D1 Villámáram impulzus (10/350 µs) erenként: 1,5 kA
D1 Villámáram impulzus (10/350 µs) összesen: 3 kA
Cseremodul

Gyártó: DEHN
Típus: BCO MOD ML2 BE 48
Cikksz.: 927025
vagy egyenértékű.

Certificates

Technical data

SPD osztály	M
Névleges feszültség (U_N )	48 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	54 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-ér (f_G )	5 MHz
Tanúsítványok	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Részleteket lásd: www.dehn.de

SPD osztály	M
Impulzus kategória	D1, C1, C2, C3, B2
Névleges feszültség (U_N )	48 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	54 V
Legnagyobb folyamatos üzemi feszültség AC (U_C )	38.1 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) összesen (I_imp )	3 kA
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 Névleges levezetési áram (8/20 µs) per ér (I_n )	5 kA
Védelmi feszültségszint ér-ér I_n C2 (U_P )	≤ 140 V
Védelmi feszültségszint ér-védőföld I_n C2 (U_P )	≤ 90 V
Védelmi feszültségszint ér-ér I_n C1 (U_P )	≤ 140 V
Védelmi feszültségszint ér-védőföld I_n C1 (U_P )	≤ 90 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 130 V
Védelmi feszültségszint ér-védőföld 1 kV/µs C3 (U_P )	≤ 68 V
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-ér (f_G )	5 MHz
Kapacitás ér-ér (C)	≤ 1 nF
Kapacitás ér-védőföld (C)	≤ 1,5 nF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Védettség (dugaszolt védelmi modullal)	IP 20
Dugaszolható	BCO aljzat
Földelés	BCO aljzat
Tokozat anyaga	Polyamid PA 6.6
Szín	sárga
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL besorolás	max. SIL3 ^*)
ATEX tanúsítványok	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx tanúsítványok	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Kiegészítő műszaki adatok:	---------------------------------
– Legnagyobb levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Védelmi feszültségszint ér-védőföld 1 kV/μs C3 Imax után (U_P )	≤ 68 V
^*) Részleteket lásd: www.dehn.de

Product 927025 was added to Notepad.

Go to Notepad

Product 927025 was added to the cart.

Go to Web-Shop

Part No. 927027 BCO MOD ML2 BE 180

GTIN 4013364468689, Customs tariff No. (EU): 85363010, Gross weight: 39.00 g, PU: 1.00 db.

Images

Additional information

CAD files

Kombinált levezető védőmodul
BLITZDUCTORconnect MOD ML2 BE 180
dugaszolható kombinált védőmodul
2 egyedi ér védelmére
közös referenciapotenciállal
valamint aszimmetrikus interfészekkel
bevizsgálva az EN/IEC 61643-21 szerint és
energetikailag koordinálva az IEC 61643-22 szerint
Levezetőosztály 1. típus / P1
Impulzuskategória: C1, C2, C3, B2, D1
Üzemállapot-kijelzés, szélesség 6 mm
Legmagasabb tartós feszültség: 180 V DC / 127 V AC
Névleges áram 70 °C-on: 0,5 A
C2 névleges levezetési impulzus erenként (8/20): 5 kA
C2 Névleges levezetési impulzus összesen (8/20): 10 kA
D1 Villámáram impulzus (10/350 µs) erenként: 1,5 kA
D1 Villámáram impulzus (10/350 µs) összesen: 3 kA
Cseremodul

Gyártó: DEHN
Típus: BCO MOD ML2 BE 180
Cikksz.: 927027
vagy egyenértékű.

Certificates

Technical data

SPD osztály	M
Névleges feszültség (U_N )	180 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	180 V
Névleges áram 70 °C-on (I_L )	0,5 A
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Soros ellenállás per ér	1,8 ohm
Határfrekvencia ér-ér (f_G )	10 MHz
Tanúsítványok	UL 497B, SIL
^*) Részleteket lásd: www.dehn.de

SPD osztály	M
Impulzus kategória	D1, C1, C2, C3, B2
Névleges feszültség (U_N )	180 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	180 V
Legnagyobb folyamatos üzemi feszültség AC (U_C )	127 V
Névleges áram 70 °C-on (I_L )	0,5 A
Névleges áram 40 °C-on (I_L )	0,75 A
D1 villámáram impulzus (10/350 µs) összesen (I_imp )	3 kA
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 Névleges levezetési áram (8/20 µs) per ér (I_n )	5 kA
Védelmi feszültségszint ér-ér I_n C2 (U_P )	≤ 630 V
Védelmi feszültségszint ér-védőföld I_n C2 (U_P )	≤ 450 V
Védelmi feszültségszint ér-ér I_n C1 (U_P )	≤ 630 V
Védelmi feszültségszint ér-védőföld I_n C1 (U_P )	≤ 450 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 460 V
Védelmi feszültségszint ér-védőföld 1 kV/µs C3 (U_P )	≤ 230 V
Soros ellenállás per ér	1,8 ohm
Határfrekvencia ér-ér (f_G )	10 MHz
Kapacitás ér-ér (C)	≤ 250
Kapacitás ér-védőföld (C)	≤ 450
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Védettség (dugaszolt védelmi modullal)	IP 20
Dugaszolható	BCO aljzat
Földelés	BCO aljzat
Tokozat anyaga	Polyamid PA 6.6
Szín	sárga
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	UL 497B, SIL
SIL besorolás	max. SIL3 ^*)
Kiegészítő műszaki adatok:	---------------------------------
– Legnagyobb levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Védelmi feszültségszint ér-védőföld 1 kV/μs C3 Imax után (U_P )	≤ 230 V
^*) Részleteket lásd: www.dehn.de

Product 927027 was added to Notepad.

Go to Notepad

Product 927027 was added to the cart.

Go to Web-Shop

BCO MOD ML2 BD

6 mm szélességű kombinált védőkészülék modul a BLITZDUCTORconnect termékcsaládhoz, állapotjelzéssel, egy érpár, földpotenciálfüggetlen szimmetrikus interfész védelmére.

4 Products

Part No. 927042 BCO MOD ML2 BD 12

GTIN 4013364410152, Customs tariff No. (EU): 85363010, Gross weight: 39.00 g, PU: 1.00 db.

Images

Additional information

CAD files

Kombinált levezető védőmodul
BLITZDUCTORconnect MOD ML2 BD 12
dugaszolható kombinált védőmodul
egy érpár védelmére
földeletlen szimmetrikus interfészeknél
bevizsgálva az EN/IEC 61643-21 szerint és energetikailag
koordinálva az IEC 61643-22 szerint
Levezetőosztály 1. típus / P2
Impulzuskategória: C1, C2, C3, B2, D1
Üzemállapot-kijelzés, szélesség 6 mm
Legmagasabb tartós feszültség: 15,0 V DC / 10,6 V AC
Névleges áram 70 °C-on: 0,75 A
C2 névleges levezetési impulzus erenként (8/20): 5 kA
C2 Névleges levezetési impulzus összesen (8/20): 10 kA
D1 Villámáram impulzus (10/350 µs) erenként: 1,5 kA
D1 Villámáram impulzus (10/350 µs) összesen: 3 kA
Cseremodul

Gyártó: DEHN
Típus: BCO MOD ML2 BD 12
Cikksz.: 927042
vagy egyenértékű.

Certificates

Technical data

SPD osztály	L
Névleges feszültség (U_N )	12 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	15 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-ér (f_G )	2.6 MHz
Tanúsítványok	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Részleteket lásd: www.dehn.de

SPD osztály	L
Impulzus kategória	D1, C1, C2, C3, B2
Névleges feszültség (U_N )	12 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	15 V
Legnagyobb folyamatos üzemi feszültség AC (U_C )	10.6 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) összesen (I_imp )	3 kA
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 Névleges levezetési áram (8/20 µs) per ér (I_n )	5 kA
Védelmi feszültségszint ér-ér I_n C2 (U_P )	≤ 32 V
Védelmi feszültségszint ér-védőföld I_n C2 (U_P )	≤ 600 V
Védelmi feszültségszint ér-ér I_n C1 (U_P )	≤ 32 V
Védelmi feszültségszint ér-védőföld I_n C1 (U_P )	≤ 600 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 20 V
Védelmi feszültségszint ér-védőföld 1 kV/µs C3 (U_P )	≤ 600 V
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-ér (f_G )	2.6 MHz
Kapacitás ér-ér (C)	≤ 2,5 nF
Kapacitás ér-védőföld (C)	≤ 16 pF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Védettség (dugaszolt védelmi modullal)	IP 20
Dugaszolható	BCO aljzat
Földelés	BCO aljzat
Tokozat anyaga	Polyamid PA 6.6
Szín	sárga
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL besorolás	max. SIL3 ^*)
ATEX tanúsítványok	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx tanúsítványok	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Kiegészítő műszaki adatok:	---------------------------------
– Legnagyobb levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Védelmi feszültségszint ér-védőföld 1 kV/μs C3 Imax után (U_P )	≤ 600 V
^*) Részleteket lásd: www.dehn.de

Product 927042 was added to Notepad.

Go to Notepad

Product 927042 was added to the cart.

Go to Web-Shop

Part No. 927044 BCO MOD ML2 BD 24

GTIN 4013364410169, Customs tariff No. (EU): 85363010, Gross weight: 39.00 g, PU: 1.00 db.

Images

Additional information

CAD files

Kombinált levezető védőmodul
BLITZDUCTORconnect MOD ML2 BD 24
dugaszolható kombinált védőmodul
egy érpár védelmére
földeletlen szimmetrikus interfészeknél
bevizsgálva az EN/IEC 61643-21 szerint és energetikailag
koordinálva az IEC 61643-22 szerint
Levezetőosztály 1. típus / P2
Impulzuskategória: C1, C2, C3, B2, D1
Üzemállapot-kijelzés, szélesség 6 mm
Legmagasabb tartós feszültség: 36,0 V DC / 25,4 V AC
Névleges áram 70 °C-on: 0,75 A
C2 névleges levezetési impulzus erenként (8/20): 5 kA
C2 Névleges levezetési impulzus összesen (8/20): 10 kA
D1 Villámáram impulzus (10/350 µs) erenként: 1,5 kA
D1 Villámáram impulzus (10/350 µs) összesen: 3 kA
Cseremodul

Gyártó: DEHN
Típus: BCO MOD ML2 BD 24
Cikksz.: 927044
vagy egyenértékű.

Certificates

Technical data

SPD osztály	L
Névleges feszültség (U_N )	24 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	36 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-ér (f_G )	5.8 MHz
Tanúsítványok	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Részleteket lásd: www.dehn.de

SPD osztály	L
Impulzus kategória	D1, C1, C2, C3, B2
Névleges feszültség (U_N )	24 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	36 V
Legnagyobb folyamatos üzemi feszültség AC (U_C )	25.4 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) összesen (I_imp )	3 kA
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 Névleges levezetési áram (8/20 µs) per ér (I_n )	5 kA
Védelmi feszültségszint ér-ér I_n C2 (U_P )	≤ 57 V
Védelmi feszültségszint ér-védőföld I_n C2 (U_P )	≤ 600 V
Védelmi feszültségszint ér-ér I_n C1 (U_P )	≤ 57 V
Védelmi feszültségszint ér-védőföld I_n C1 (U_P )	≤ 600 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 46 V
Védelmi feszültségszint ér-védőföld 1 kV/µs C3 (U_P )	≤ 600 V
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-ér (f_G )	5.8 MHz
Kapacitás ér-ér (C)	≤ 1,5 nF
Kapacitás ér-védőföld (C)	≤ 16 pF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Védettség (dugaszolt védelmi modullal)	IP 20
Dugaszolható	BCO aljzat
Földelés	BCO aljzat
Tokozat anyaga	Polyamid PA 6.6
Szín	sárga
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL besorolás	max. SIL3 ^*)
ATEX tanúsítványok	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx tanúsítványok	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Kiegészítő műszaki adatok:	---------------------------------
– Legnagyobb levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Védelmi feszültségszint ér-védőföld 1 kV/μs C3 Imax után (U_P )	≤ 600 V
^*) Részleteket lásd: www.dehn.de

Product 927044 was added to Notepad.

Go to Notepad

Product 927044 was added to the cart.

Go to Web-Shop

Part No. 927045 BCO MOD ML2 BD 48

GTIN 4013364410176, Customs tariff No. (EU): 85363010, Gross weight: 39.00 g, PU: 1.00 db.

Images

Additional information

CAD files

Kombinált levezető védőmodul
BLITZDUCTORconnect MOD ML2 BD 48
dugaszolható kombinált védőmodul
egy érpár védelmére
földeletlen szimmetrikus interfészeknél
bevizsgálva az EN/IEC 61643-21 szerint és
energetikailag koordinálva az IEC 61643-22 szerint
Levezetőosztály 1. típus / P2
Impulzuskategória: C1, C2, C3, B2, D1
Üzemállapot-kijelzés, szélesség 6 mm
Legmagasabb tartós feszültség: 54,0 V DC / 38,1 V AC
Névleges áram 70 °C-on: 0,75 A
C2 névleges levezetési impulzus erenként (8/20): 5 kA
C2 Névleges levezetési impulzus összesen (8/20): 10 kA
D1 Villámáram impulzus (10/350 µs) erenként: 1,5 kA
D1 Villámáram impulzus (10/350 µs) összesen: 3 kA
Cseremodul

Gyártó: DEHN
Típus: BCO MOD ML2 BD 48
Cikksz.: 927045
vagy egyenértékű.

Certificates

Technical data

SPD osztály	L
Névleges feszültség (U_N )	48 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	56 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-ér (f_G )	7,2 MHz
Tanúsítványok	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Részleteket lásd: www.dehn.de

SPD osztály	L
Impulzus kategória	D1, C1, C2, C3, B2
Névleges feszültség (U_N )	48 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	56 V
Legnagyobb folyamatos üzemi feszültség AC (U_C )	38.1 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) összesen (I_imp )	3 kA
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 Névleges levezetési áram (8/20 µs) per ér (I_n )	5 kA
Védelmi feszültségszint ér-ér I_n C2 (U_P )	≤ 90 V
Védelmi feszültségszint ér-védőföld I_n C2 (U_P )	≤ 600 V
Védelmi feszültségszint ér-ér I_n C1 (U_P )	≤ 90 V
Védelmi feszültségszint ér-védőföld I_n C1 (U_P )	≤ 600 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 70 V
Védelmi feszültségszint ér-védőföld 1 kV/µs C3 (U_P )	≤ 600 V
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-ér (f_G )	7,2 MHz
Kapacitás ér-ér (C)	≤ 1 nF
Kapacitás ér-védőföld (C)	≤ 16 pF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Védettség (dugaszolt védelmi modullal)	IP 20
Dugaszolható	BCO aljzat
Földelés	BCO aljzat
Tokozat anyaga	Polyamid PA 6.6
Szín	sárga
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL besorolás	max. SIL3 ^*)
ATEX tanúsítványok	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx tanúsítványok	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Kiegészítő műszaki adatok:	---------------------------------
– Legnagyobb levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Védelmi feszültségszint ér-védőföld 1 kV/μs C3 Imax után (U_P )	≤ 600 V
^*) Részleteket lásd: www.dehn.de

Product 927045 was added to Notepad.

Go to Notepad

Product 927045 was added to the cart.

Go to Web-Shop

Part No. 927047 BCO MOD ML2 BD 180

GTIN 4013364468672, Customs tariff No. (EU): 85363010, Gross weight: 39.00 g, PU: 1.00 db.

Images

Additional information

CAD files

Kombinált levezető védőmodul
BLITZDUCTORconnect MOD ML2 BD 180
dugaszolható kombinált védőmodul
földeletlen szimmetrikus interfészek
egy érpárjának védelmére
bevizsgálva az EN/IEC 61643-21 szerint és
energetikailag koordinálva az IEC 61643-22 szerint
Levezetőosztály 1. típus P2
Impulzuskategória: C1, C2, C3, B2, D1
Üzemállapot-kijelzés, szélesség 6 mm
Legmagasabb tartós feszültség: 180 V DC / 127 V AC
Névleges áram 70 °C-on: 0,5 A
C2 névleges levezetési impulzus erenként (8/20): 5 kA
C2 Névleges levezetési impulzus összesen (8/20): 10 kA
D1 Villámáram impulzus (10/350 µs) erenként: 1,5 kA
D1 Villámáram impulzus (10/350 µs) összesen: 3 kA
Cseremodul

Gyártó: DEHN
Típus: BCO MOD ML2 BD 180
Cikksz.: 927047
vagy egyenértékű.

Certificates

Technical data

SPD osztály	L
Névleges feszültség (U_N )	180 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	180 V
Névleges áram 70 °C-on (I_L )	0,5 A
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Soros ellenállás per ér	1,8 ohm
Határfrekvencia ér-ér (f_G )	10 MHz
Tanúsítványok	UL 497B, SIL
^*) Részleteket lásd: www.dehn.de

SPD osztály	L
Impulzus kategória	D1, C1, C2, C3, B2
Névleges feszültség (U_N )	180 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	180 V
Legnagyobb folyamatos üzemi feszültség AC (U_C )	127 V
Névleges áram 70 °C-on (I_L )	0,5 A
Névleges áram 40 °C-on (I_L )	0,75 A
D1 villámáram impulzus (10/350 µs) összesen (I_imp )	3 kA
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 Névleges levezetési áram (8/20 µs) per ér (I_n )	5 kA
Védelmi feszültségszint ér-ér I_n C2 (U_P )	≤ 420 V
Védelmi feszültségszint ér-védőföld I_n C2 (U_P )	≤ 800 V
Védelmi feszültségszint ér-ér I_n C1 (U_P )	≤ 420 V
Védelmi feszültségszint ér-védőföld I_n C1 (U_P )	≤ 800 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 240 V
Védelmi feszültségszint ér-védőföld 1 kV/µs C3 (U_P )	≤ 700 V
Soros ellenállás per ér	1,8 ohm
Határfrekvencia ér-ér (f_G )	10 MHz
Kapacitás ér-ér (C)	≤ 450 pF
Kapacitás ér-védőföld (C)	≤ 20 pF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Védettség (dugaszolt védelmi modullal)	IP 20
Dugaszolható	BCO aljzat
Földelés	BCO aljzat
Tokozat anyaga	Polyamid PA 6.6
Szín	sárga
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	UL 497B, SIL
SIL besorolás	max. SIL3 ^*)
Kiegészítő műszaki adatok:	---------------------------------
– Legnagyobb levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Védelmi feszültségszint ér-védőföld 1 kV/μs C3 Imax után (U_P )	≤ 700 V
^*) Részleteket lásd: www.dehn.de

Product 927047 was added to Notepad.

Go to Notepad

Product 927047 was added to the cart.

Go to Web-Shop

BCO MOD ML2 BE HF

6 mm szélességű kombinált védőkészülék modul a BLITZDUCTORconnect termékcsaládhoz, állapotjelzéssel, két közös referenciapotenciállal rendelkező egyedi ér, illetve aszimmetrikus interfésszel rendelkező, nagyfrekvenciás átviteli vonalak védelmére.

2 Products

Part No. 927070 BCO MOD ML2 BE HF 5

GTIN 4013364410183, Customs tariff No. (EU): 85363010, Gross weight: 39.00 g, PU: 1.00 db.

Images

Additional information

CAD files

Kombinált levezető védőmodul
BLITZDUCTORconnect MOD ML2 BE HF 5
dugaszolható kombinált védőmodul
nagyfrekvenciás-, közös referenciapotenciállal
rendelkező átviteli vonal-, és aszimmetrikus interfészek 2
egyedi erének védelmére.
bevizsgálva az EN/IEC 61643-21 szerint és energetikailag
koordinálva az IEC 61643-22 szerint
Levezetőosztály 1. típus / P1
Impulzuskategória: C1, C2, C3, B2, D1
Üzemállapot-kijelzés, szélesség 6 mm
Legmagasabb tartós feszültség: 8,5 V DC / 6,0 V AC
Névleges áram 70 °C-on: 0,75 A
Határfrekvencia 100 MHz
C2 névleges levezetési impulzus erenként (8/20): 5 kA
C2 Névleges levezetési impulzus összesen (8/20): 10 kA
D1 Villámáram impulzus (10/350 µs) erenként: 1,5 kA
D1 Villámáram impulzus (10/350 µs) összesen: 3 kA
Cseremodul

Gyártó: DEHN
Típus: BCO MOD ML2 BE HF 5
Cikksz.: 927070
vagy egyenértékű.

Certificates

Technical data

SPD osztály	M
Névleges feszültség (U_N )	5 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	8.5 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Soros ellenállás per ér	1 ohm
Tanúsítványok	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Részleteket lásd: www.dehn.de

SPD osztály	M
Impulzus kategória	D1, C1, C2, C3, B2
Névleges feszültség (U_N )	5 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	8.5 V
Legnagyobb folyamatos üzemi feszültség AC (U_C )	6.0 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) összesen (I_imp )	3 kA
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 Névleges levezetési áram (8/20 µs) per ér (I_n )	5 kA
Védelmi feszültségszint ér-ér I_n C2 (U_P )	≤ 50 V
Védelmi feszültségszint ér-védőföld I_n C2 (U_P )	≤ 70 V
Védelmi feszültségszint ér-ér I_n C1 (U_P )	≤ 50 V
Védelmi feszültségszint ér-védőföld I_n C1 (U_P )	≤ 70 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 15 V
Védelmi feszültségszint ér-védőföld 1 kV/µs C3 (U_P )	≤ 15 V
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-védőföld (f_G )	100 MHz
Kapacitás ér-ér (C)	≤ 20 pF
Kapacitás ér-védőföld (C)	≤ 23 pF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Védettség (dugaszolt védelmi modullal)	IP 20
Dugaszolható	BCO aljzat
Földelés	BCO aljzat
Tokozat anyaga	Polyamid PA 6.6
Szín	sárga
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL besorolás	max. SIL3 ^*)
ATEX tanúsítványok	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx tanúsítványok	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Kiegészítő műszaki adatok:	---------------------------------
– Legnagyobb levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Védelmi feszültségszint ér-védőföld 1 kV/μs C3 Imax után (U_P )	≤ 15 V
^*) Részleteket lásd: www.dehn.de

Product 927070 was added to Notepad.

Go to Notepad

Product 927070 was added to the cart.

Go to Web-Shop

Part No. 927074 BCO MOD ML2 BE HF 24

GTIN 4013364468573, Customs tariff No. (EU): 85363010, Gross weight: 39.00 g, PU: 1.00 db.

Images

Additional information

CAD files

Kombinált levezető védőmodul
BLITZDUCTORconnect MOD ML2 BE HF 24
dugaszolható kombinált védőmodul
2 egyedi ér védelmére nagyfrekvenciás
átviteleknél közös referenciapotenciállal,
valamint aszimmetrikus interfészekkel
bevizsgálva az EN/IEC 61643-21 szerint és energetikailag
koordinálva az IEC 61643-22 szerint
Levezetőosztály 1. típus / P1
Impulzuskategória: C1, C2, C3, B2, D1
Üzemállapot-kijelzés, szélesség 6 mm
Legmagasabb tartós feszültség: 36 V DC / 25,4 V AC
Névleges áram 70 °C-on: 0,75 A
Határfrekvencia 100 MHz
C2 névleges levezetési impulzus erenként (8/20): 5 kA
C2 Névleges levezetési impulzus összesen (8/20): 10 kA
D1 Villámáram impulzus (10/350 µs) erenként: 1,5 kA
D1 Villámáram impulzus (10/350 µs) összesen: 3 kA
Cseremodul

Gyártó: DEHN
Típus: BCO MOD ML2 BE HF 24
Cikksz.: 927074
vagy egyenértékű.

Certificates

Technical data

SPD osztály	M
Névleges feszültség (U_N )	24 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	36 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Soros ellenállás per ér	1 ohm
Tanúsítványok	UL 497B, SIL
^*) Részleteket lásd: www.dehn.de

SPD osztály	M
Impulzus kategória	D1, C1, C2, C3, B2
Névleges feszültség (U_N )	24 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	36 V
Legnagyobb folyamatos üzemi feszültség AC (U_C )	25,4 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) összesen (I_imp )	3 kA
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 Névleges levezetési áram (8/20 µs) per ér (I_n )	5 kA
Védelmi feszültségszint ér-ér I_n C2 (U_P )	≤ 100 V
Védelmi feszültségszint ér-védőföld I_n C2 (U_P )	≤ 115 V
Védelmi feszültségszint ér-ér I_n C1 (U_P )	≤ 100 V
Védelmi feszültségszint ér-védőföld I_n C1 (U_P )	≤ 115 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 48 V
Védelmi feszültségszint ér-védőföld 1 kV/µs C3 (U_P )	≤ 48 V
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-védőföld (f_G )	100 MHz
Kapacitás ér-ér (C)	≤ 25 pF
Kapacitás ér-védőföld (C)	≤ 25 pF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Védettség (dugaszolt védelmi modullal)	IP 20
Dugaszolható	BCO aljzat
Földelés	BCO aljzat
Tokozat anyaga	Polyamid PA 6.6
Szín	sárga
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	UL 497B, SIL
SIL besorolás	max. SIL3 ^*)
Kiegészítő műszaki adatok:	---------------------------------
– Legnagyobb levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Védelmi feszültségszint ér-védőföld 1 kV/μs C3 Imax után (U_P )	≤ 48 V
^*) Részleteket lásd: www.dehn.de

Product 927074 was added to Notepad.

Go to Notepad

Product 927074 was added to the cart.

Go to Web-Shop

BCO MOD ML2 BD HF

6 mm szélességű kombinált védőkészülék modul a BLITZDUCTORconnect termékcsaládhoz, állapotjelzéssel, egy érpár, földpotenciálfüggetlen, nagyfrekvenciás buszrendszer, valamint szimmetrikus interfészek védelmére.

2 Products

Part No. 927071 BCO MOD ML2 BD HF 5

GTIN 4013364410190, Customs tariff No. (EU): 85363010, Gross weight: 39.00 g, PU: 1.00 db.

Images

Additional information

CAD files

Kombinált levezető védőmodul
BLITZDUCTORconnect MOD ML2 BD HF 5
dugaszolható kombinált védőmodul
földpotenciálmentes, nagy névleges áramú jelzőkörök 1 érpárja
nagyfrekvenciás buszrendszerek védelmére
valamint szimmetrikus interfészeknél
bevizsgálva az EN/IEC 61643-21 szerint és energetikailag
koordinálva az IEC 61643-22 szerint
Levezetőosztály 1. típus / P2
Impulzuskategória: C1, C2, C3, B2, D1
Üzemállapot-kijelzés, szélesség 6 mm
Legmagasabb tartós feszültség: 8,5 V DC / 6,0 V AC
Névleges áram 70 °C-on: 0,75 A
Határfrekvencia 100 MHz
C2 névleges levezetési impulzus erenként (8/20): 5 kA
C2 Névleges levezetési impulzus összesen (8/20): 10 kA
D1 Villámáram impulzus (10/350 µs) erenként: 1,5 kA
D1 Villámáram impulzus (10/350 µs) összesen: 3 kA
Cseremodul

Gyártó: DEHN
Típus: BCO MOD ML2 BD HF 5
Cikksz.: 927071
vagy egyenértékű.

Certificates

Technical data

SPD osztály	L
Névleges feszültség (U_N )	5 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	8.5 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-ér (f_G )	100 MHz
Tanúsítványok	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Részleteket lásd: www.dehn.de

SPD osztály	L
Impulzus kategória	D1, C1, C2, C3, B2
Névleges feszültség (U_N )	5 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	8.5 V
Legnagyobb folyamatos üzemi feszültség AC (U_C )	6.0 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) összesen (I_imp )	3 kA
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 Névleges levezetési áram (8/20 µs) per ér (I_n )	5 kA
Védelmi feszültségszint ér-ér I_n C2 (U_P )	≤ 42 V
Védelmi feszültségszint ér-védőföld I_n C2 (U_P )	≤ 600 V
Védelmi feszültségszint ér-ér I_n C1 (U_P )	≤ 42 V
Védelmi feszültségszint ér-védőföld I_n C1 (U_P )	≤ 600 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 15 V
Védelmi feszültségszint ér-védőföld 1 kV/µs C3 (U_P )	≤ 600 V
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-ér (f_G )	100 MHz
Kapacitás ér-ér (C)	≤ 21 pF
Kapacitás ér-védőföld (C)	≤ 15 pF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Védettség (dugaszolt védelmi modullal)	IP 20
Dugaszolható	BCO aljzat
Földelés	BCO aljzat
Tokozat anyaga	Polyamid PA 6.6
Szín	sárga
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL besorolás	max. SIL3 ^*)
ATEX tanúsítványok	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx tanúsítványok	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Kiegészítő műszaki adatok:	---------------------------------
– Legnagyobb levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Védelmi feszültségszint ér-védőföld 1 kV/μs C3 Imax után (U_P )	≤ 600 V
^*) Részleteket lásd: www.dehn.de

Product 927071 was added to Notepad.

Go to Notepad

Product 927071 was added to the cart.

Go to Web-Shop

Part No. 927075 BCO MOD ML2 BD HF 24

GTIN 4013364468580, Customs tariff No. (EU): 85363010, Gross weight: 39.00 g, PU: 1.00 db.

Images

Additional information

CAD files

Kombinált levezető védőmodul
BLITZDUCTORconnect MOD ML2 BD HF 24
dugaszolható kombinált védőmodul
földpotenciálfüggetlen nagyfrekvenciás buszrendszerek,
valamint a szimmetrikus interfészek egy
érpárjának védelmére
bevizsgálva az EN/IEC 61643-21 szerint és energetikailag
koordinálva az IEC 61643-22 szerint
Levezetőosztály 1. típus P2
Impulzuskategória: C1, C2, C3, B2, D1
Üzemállapot-kijelzés, szélesség 6 mm
Legmagasabb tartós feszültség: 36 V DC / 25,4 V AC
Névleges áram 70 °C-on: 0,75 A
Határfrekvencia 100 MHz
C2 névleges levezetési impulzus erenként (8/20): 5 kA
C2 Névleges levezetési impulzus összesen (8/20): 10 kA
D1 Villámáram impulzus (10/350 µs) erenként: 1,5 kA
D1 Villámáram impulzus (10/350 µs) összesen: 3 kA
Cseremodul

Gyártó: DEHN
Típus: BCO MOD ML2 BD HF 24
Cikksz.: 927075
vagy egyenértékű.

Certificates

Technical data

SPD osztály	L
Névleges feszültség (U_N )	24 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	36 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-ér (f_G )	100 MHz
Tanúsítványok	UL 497B, SIL
^*) Részleteket lásd: www.dehn.de

SPD osztály	L
Impulzus kategória	D1, C1, C2, C3, B2
Névleges feszültség (U_N )	24 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	36 V
Legnagyobb folyamatos üzemi feszültség AC (U_C )	25,4 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) összesen (I_imp )	3 kA
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 Névleges levezetési áram (8/20 µs) per ér (I_n )	5 kA
Védelmi feszültségszint ér-ér I_n C2 (U_P )	≤ 85 V
Védelmi feszültségszint ér-védőföld I_n C2 (U_P )	≤ 650 V
Védelmi feszültségszint ér-ér I_n C1 (U_P )	≤ 85 V
Védelmi feszültségszint ér-védőföld I_n C1 (U_P )	≤ 650 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 48 V
Védelmi feszültségszint ér-védőföld 1 kV/µs C3 (U_P )	≤ 600 V
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-ér (f_G )	100 MHz
Kapacitás ér-ér (C)	≤ 25 pF
Kapacitás ér-védőföld (C)	≤ 15 pF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Védettség (dugaszolt védelmi modullal)	IP 20
Dugaszolható	BCO aljzat
Földelés	BCO aljzat
Tokozat anyaga	Polyamid PA 6.6
Szín	sárga
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	UL 497B, SIL
SIL besorolás	max. SIL3 ^*)
Kiegészítő műszaki adatok:	---------------------------------
– Legnagyobb levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Védelmi feszültségszint ér-védőföld 1 kV/μs C3 Imax után (U_P )	≤ 600 V
^*) Részleteket lásd: www.dehn.de

Product 927075 was added to Notepad.

Go to Notepad

Product 927075 was added to the cart.

Go to Web-Shop

BCO MOD ML2 BD HC5A 24

1 Product

Part No. 927054 BCO MOD ML2 BD HC5A 24

GTIN 4013364513426, Customs tariff No. (EU): 85363010, Gross weight: 41.00 g, PU: 1.00 db.

Images

Additional information

CAD files

Kombinált levezető védőmodul
BLITZDUCTORconnect MOD ML2 BD HC5A 24
dugaszolható kombinált védőmodul
földpotenciálmentes, nagy névleges áramú jelzőkörök 1 érpárja
védelmére nagy névleges árammal
információtechnológiai rendszerekben és mérő, vezérlő, szabályozó körökben
bevizsgálva az EN/IEC 61643-21 szerint és energetikailag
koordinálva az IEC 61643-22 szerint
Levezetőosztály 1. típus / P2
Impulzuskategória: C1, C2, C3, B2, D1
Üzemállapot-kijelzés, szélesség 6 mm
Legmagasabb tartós feszültség: 36 V DC / 25,4 V AC
Névleges áram 80 °C-on: 5 A
C2 névleges levezetési impulzus erenként (8/20): 5 kA
C2 Névleges levezetési impulzus összesen (8/20): 10 kA
D1 Villámáram impulzus (10/350 µs) erenként: 1,5 kA
D1 Villámáram impulzus (10/350 µs) összesen: 3 kA
Cseremodul

Gyártó: DEHN
Típus: BCO MOD ML2 BD HC5A 24
Cikksz.: 927054
vagy egyenértékű.

Certificates

Technical data

SPD osztály	L
Névleges feszültség (U_N )	24 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	36 V
Névleges áram 80 °C-on (I_L )	5 A
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Soros ellenállás per ér	0 ohm
Tanúsítványok	UL 497B, SIL
^*) Részleteket lásd: www.dehn.de

SPD osztály	L
Impulzus kategória	D1, C1, C2, C3, B2
Névleges feszültség (U_N )	24 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	36 V
Legnagyobb folyamatos üzemi feszültség AC (U_C )	25,4 V
Névleges áram 80 °C-on (I_L )	5 A
D1 villámáram impulzus (10/350 µs) összesen (I_imp )	3 kA
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 Névleges levezetési áram (8/20 µs) per ér (I_n )	5 kA
C1 Névleges levezetési áram (8/20 µs) per ér (I_n )	1 kA
Védelmi feszültségszint ér-védőföld I_n C2 (U_P )	≤ 750 V
Védelmi feszültségszint ér-ér I_n C1 (U_P )	≤ 70 V
Védelmi feszültségszint ér-védőföld I_n C1 (U_P )	≤ 750 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 60 V
Védelmi feszültségszint ér-védőföld 1 kV/µs C3 (U_P )	≤ 750 V
Soros ellenállás per ér	0 ohm
Határfrekvencia ér-ér 100 ohm-nál (f_G )	1,5 MHz
Kapacitás ér-ér (C)	≤ 4 nF
Kapacitás ér-védőföld (C)	≤ 40 pF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Védettség (dugaszolt védelmi modullal)	IP 20
Dugaszolható	BCO aljzat
Földelés	BCO aljzat
Tokozat anyaga	Polyamid PA 6.6
Szín	sárga
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	UL 497B, SIL
SIL besorolás	max. SIL3 ^*)
Kiegészítő műszaki adatok:	---------------------------------
– Legnagyobb levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Védelmi feszültségszint ér-védőföld 1 kV/μs C3 Imax után (U_P )	≤ 750 V
^*) Részleteket lásd: www.dehn.de

Product 927054 was added to Notepad.

Go to Notepad

Product 927054 was added to the cart.

Go to Web-Shop

BCO MOD ML2 BPD

Kombinált levezető védőmodul 6 mm-es szélességgel BLITZDUCTORconnect számára állapotjelzéssel 1 érpár védelmére 24 V DC rendszerekben. Földelt mínuszpólus esetén is alkalmazható. Integrált PTC-ellenállások teszik lehetővé a levezető biztonságos visszaállítását zavarbefolyásolás után a berendezéskörben 40 A-ig terjedő rövidzárlati áramok esetén.

1 Product

Part No. 927014 BCO MOD ML2 BPD 24

GTIN 4013364473010, Customs tariff No. (EU): 85363010, Gross weight: 39.00 g, PU: 1.00 db.

Images

Additional information

CAD files

Kombinált levezető védőmodul BLITZDUCTORconnect MOD ML2 BPD 24
dugaszolható kombinált védőmodul
egy érpár védelmére 24 V DC rendszerekben, alkalmazás
lehetséges földelt mínuszpólusnál is,
integrált PTC ellenállásokkal
túláramvédelemre 40 A-ig
bevizsgálva az EN/IEC 61643-21 szerint és energetikailag
koordinálva az IEC 61643-22 szerint
Levezetőosztály 1. típus P2
Impulzuskategória: C1, C2, C3, B2, D1
Üzemállapot-kijelzés, szélesség 6 mm
Legmagasabb tartós feszültség: 33,0 V DC / 23,3 V AC
Névleges áram 70 °C-on: 0,1 A
C2 névleges levezetési impulzus erenként (8/20): 5 kA
C2 Névleges levezetési impulzus összesen (8/20): 10 kA
D1 Villámáram impulzus (10/350 µs) erenként: 1,5 kA
D1 Villámáram impulzus (10/350 µs) összesen: 3 kA
Cseremodul

Gyártó: DEHN
Típus: BCO MOD ML2 BPD 24
Cikksz.: 927014
vagy egyenértékű.

Certificates

Technical data

SPD osztály	L
Névleges feszültség (U_N )	24 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	33 V
Névleges áram 70 °C-on (I_L )	0,1 A
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Soros ellenállás per ér	10 ohm
Határfrekvencia ér-ér (f_G )	4,5 MHz
Tanúsítványok	UL 497B, SIL
^*) Részleteket lásd: www.dehn.de

SPD osztály	L
Impulzus kategória	D1, C1, C2, C3, B2
Névleges feszültség (U_N )	24 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	33 V
Legnagyobb folyamatos üzemi feszültség AC (U_C )	23,3 V
Névleges áram 70 °C-on (I_L )	0,1 A
D1 villámáram impulzus (10/350 µs) összesen (I_imp )	3 kA
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 Névleges levezetési áram (8/20 µs) per ér (I_n )	5 kA
Védelmi feszültségszint ér-ér I_n C2 (U_P )	≤ 65 V
Védelmi feszültségszint ér-védőföld I_n C2 (U_P )	≤ 650 V
Védelmi feszültségszint ér-ér I_n C1 (U_P )	≤ 65 V
Védelmi feszültségszint ér-védőföld I_n C1 (U_P )	≤ 650 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 44 V
Védelmi feszültségszint ér-védőföld 1 kV/µs C3 (U_P )	≤ 600 V
Soros ellenállás per ér	10 ohm
Határfrekvencia ér-ér (f_G )	4,5 MHz
Kapacitás ér-ér (C)	≤ 1 nF
Kapacitás ér-védőföld (C)	≤ 15 pF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +70 °C
Működés-/hibajelzés	zöld / piros
Védettség (dugaszolt védelmi modullal)	IP 20
Dugaszolható	BCO alapmodul
Földelés	BCO alapmodul
Tokozat anyaga	Polyamid PA 6.6
Szín	sárga
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	UL 497B, SIL
SIL besorolás	max. SIL3 ^*)
Kiegészítő műszaki adatok:	---------------------------------
– Legnagyobb levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Védelmi feszültségszint ér-védőföld 1 kV/μs C3 Imax után (U_P )	≤ 600 V
^*) Részleteket lásd: www.dehn.de

Product 927014 was added to Notepad.

Go to Notepad

Product 927014 was added to the cart.

Go to Web-Shop

BCO MOD ML2 MVG 230

Túlfeszültség-korlátozó védőmodul 6 mm-es szélességgel BLITZDUCTORconnect számára, állapotjelzéssel többeres, földpotenciálmentes, 230 V névleges feszültségű jelinterfészek 2 érpárja védelmére.
Teljesíti többek között a jelzéstechnikai berendezésekre vonatkozó követelményeket a vasútiparban (DB RIL 819.0808 szerint).

1 Product

Part No. 927090 BCO MOD ML2 MVG 230

GTIN 4013364466531, Customs tariff No. (EU): 85363010, Gross weight: 39.00 g, PU: 1.00 db.

Images

Additional information

CAD files

Túlfeszültség-korlátozó védőmodul
BLITZDUCTORconnect MOD ML2 MVG 230
dugaszolható túlfeszültség-védőmodul
230 V AC névleges feszültségű többeres
jelinterfészek 2 erének védelmére.
bevizsgálva az EN/IEC 61643-21 szerint és energetikailag
koordinálva az IEC 61643-22 szerint
Levezetőosztály 2. típus / P3
Impulzuskategória: C1, C2, C3
Üzemállapot-kijelzés, szélesség 6 mm
Legmagasabb tartós feszültség: 320 V DC / 250 V AC
Névleges áram 80 °C-on: 3 A
C2 névleges levezetési impulzus erenként (8/20): 3 kA
C2 Névleges levezetési impulzus összesen (8/20): 6 kA
Cseremodul
DB RIL 819.0808 szerint

Gyártó: DEHN
Típus: BCO MOD ML2 MVG 230
Cikksz.: 927090
vagy egyenértékű.

Certificates

Technical data

SPD osztály	V
Névleges feszültség (U_N )	230 V
Névleges áram 80 °C-on (I_L )	3 A
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	6 kA
Soros ellenállás per ér	0 ohm
Tanúsítványok	SIL
^*) Részleteket lásd: www.dehn.de

SPD osztály	V
Impulzus kategória	C1, C2, C3
Névleges feszültség (U_N )	230 V
Legnagyobb folyamatos üzemi feszültség DC ér-PG (U_C )	320 V
Legnagyobb folyamatos üzemi feszültség AC ér-PG (U_C )	250 V
Névleges áram 80 °C-on (I_L )	3 A
Névleges áram 80 °C-on (I_L )	6 A 240 ms-ig
Villámáram impulzus (10/350 µs) összesen	0,5 kA
Villámáram impulzus (10/350 µs) erenként	0,25 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	6 kA
C2 Névleges levezetési áram (8/20 µs) per ér (I_n )	3 kA
Védelmi feszültségszint ér-védőföld I_n C2 (U_P )	≤ 1100 V
Védelmi feszültségszint ér-védőföld 1 kV/µs C3 (U_P )	≤ 1100 V
Soros ellenállás per ér	0 ohm
Határfrekvencia ér-védőföld 100 ohm-nál (f_G )	200 MHz
Kapacitás ér-ér (C)	≤ 7,32 pF
Kapacitás ér-védőföld (C)	≤ 12 pF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Védettség (dugaszolt védelmi modullal)	IP 20
Dugaszolható	BCO alapmodul
Földelés	BCO alapmodul
Tokozat anyaga	Poliamid PA 6.6
Szín	sárga
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	SIL
SIL besorolás	max. SIL3 ^*)
^*) Részleteket lásd: www.dehn.de

Product 927090 was added to Notepad.

Go to Notepad

Product 927090 was added to the cart.

Go to Web-Shop

BCO MOD ML2 BD EX 24

6 mm szélességű kombinált védőkészülék modul a BLITZDUCTORconnect termékcsaládhoz, állapotjelzéssel egy érpár gyújtószikramentes mérőáramkör és buszrendszer védelmére. Megfelel a FISCO követelményeinek. Szigetelési szilárdság> 500 V vezeték - föld között.

1 Product

Part No. 927084 BCO MOD ML2 BD EX 24

GTIN 4013364410206, Customs tariff No. (EU): 85363010, Gross weight: 39.00 g, PU: 1.00 db.

Images

Additional information

CAD files

Kombinált levezető védőmodul
BLITZDUCTORconnect MOD ML2 BD EX 24
dugaszolható kombinált védőmodul
gyújtószikramentes, potenciálfüggetlen szimmetrikus
interfészek egy érpárjának védelmére
bevizsgálva az EN/IEC 61643-21 szerint és energetikailag
koordinálva az IEC 61643-22 szerint
Levezetőosztály 1. típus / P2
Impulzuskategória: C1, C2, C3, B2, D1
Üzemállapot-kijelzés, szélesség 6 mm
Legmagasabb tartós feszültség: 36,0 V DC / 25,4 V AC
Névleges áram 70 °C-on: 0,75 A
Max. bemeneti feszültség EN 60079-11 szerint: 30 V
Max. bemeneti áram EN 60079-11 szerint: 0,5 A
C2 névleges levezetési impulzus erenként (8/20): 5 kA
C2 Névleges levezetési impulzus összesen (8/20): 10 kA
D1 Villámáram impulzus (10/350 µs) erenként: 1,5 kA
D1 Villámáram impulzus (10/350 µs) összesen: 3 kA
Cseremodul

Gyártó: DEHN
Típus: BCO MOD ML2 BD EX 24
Cikksz.: 927084
vagy egyenértékű.

Certificates

Technical data

SPD osztály	L
Névleges feszültség (U_N )	24 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	36 V
Névleges áram 80 °C-on (I_L )	0.5 A
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-ér (f_G )	3.5 MHz
Tanúsítványok	ATEX, IECEx, CCC, SIL
^*) Részleteket lásd: www.dehn.de

SPD osztály	L
Impulzus kategória	D1, C1, C2, C3, B2
Névleges feszültség (U_N )	24 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	36 V
Legnagyobb folyamatos üzemi feszültség AC (U_C )	25.4 V
Névleges áram 80 °C-on (I_L )	0.5 A
D1 villámáram impulzus (10/350 µs) összesen (I_imp )	3 kA
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 Névleges levezetési áram (8/20 µs) per ér (I_n )	5 kA
Védelmi feszültségszint ér-ér I_n C2 (U_P )	≤ 65 V
Védelmi feszültségszint ér-védőföld I_n C2 (U_P )	≤ 1100 V
Védelmi feszültségszint ér-ér I_n C1 (U_P )	≤ 65 V
Védelmi feszültségszint ér-védőföld I_n C1 (U_P )	≤ 1100 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 48 V
Védelmi feszültségszint ér-védőföld 1 kV/µs C3 (U_P )	≤ 1000 V
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-ér (f_G )	3.5 MHz
Kapacitás ér-ér (C)	≤ 2 nF
Kapacitás ér-védőföld (C)	≤ 15 pF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Védettség (dugaszolt védelmi modullal)	IP 20
Dugaszolható	BCO Ex aljzat
Földelés	BCO Ex aljzat
Tokozat anyaga	Polyamid PA 6.6
Szín	kék
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	ATEX, IECEx, CCC, SIL
SIL besorolás	max. SIL3 ^*)
ATEX tanúsítványok (1)	TÜV 19 ATEX 8476 X: II (1)2 G Ex ia [ia Ga] IIC T4 ... T6 Gb
ATEX tanúsítványok (2)	TÜV 19 ATEX 8476 X: II 2 G Ex ib IIC T4 ... T6 Gb
ATEX tanúsítványok (3)	TÜV 19 ATEX 8476 X: II (1) D [Ex ia Da] IIIC
IECEx tanúsítványok (1)	IECEx TUR 20.0025X: Ex ia [ia Ga] IIC T4 ... T6 Gb
IECEx tanúsítványok (2)	IECEx TUR 20.0025X: Ex ib IIC T4 ... T6 Gb
IECEx tanúsítványok (3)	IECEx TUR 20.0025X: [Ex ia Da] IIIC
China Compulsory Certification	CCC No. 2021312304001130 (Ex ia, Ex ib)
Kiegészítő műszaki adatok:	---------------------------------
– Legnagyobb levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Védelmi feszültségszint ér-védőföld 1 kV/μs C3 Imax után (U_P )	≤ 1000 V
^*) Részleteket lásd: www.dehn.de

Product 927084 was added to Notepad.

Go to Notepad

Product 927084 was added to the cart.

Go to Web-Shop

BLITZDUCTORconnect – Modular

Details

BCO ML2 B 180

Part No. 927210 BCO ML2 B 180

You are not authorized to download 9272XX_BCO ML2 XXX_gelb.stp

You are not authorized to download 9272XX_BCO ML2 XXX_gelb.igs

You are not authorized to download 9272XX_BCO ML2 XXX_gelb.jt

You are not authorized to download 9272XX_BCO ML2 XXX_gelb.dwg

You are not authorized to download 9272XX_BCO ML2 XXX_m_D_E.dxf

You are not authorized to download 9272XX_XD.ema

You are not authorized to download DEHN.927210.wspak

Product 927210 was added to Notepad.

Product 927210 was added to the cart.

BCO ML2 BE

Part No. 927222 BCO ML2 BE 12

You are not authorized to download 9272XX_BCO ML2 XXX_gelb.stp

You are not authorized to download 9272XX_BCO ML2 XXX_gelb.igs

You are not authorized to download 9272XX_BCO ML2 XXX_gelb.jt

You are not authorized to download 9272XX_BCO ML2 XXX_gelb.dwg

You are not authorized to download 9272XX_BCO ML2 XXX_m_D_E.dxf

You are not authorized to download 927224_eplan.zip

You are not authorized to download DEHN.927222.wspak

Product 927222 was added to Notepad.

Product 927222 was added to the cart.

Part No. 927224 BCO ML2 BE 24

You are not authorized to download 9272XX_BCO ML2 XXX_gelb.stp

You are not authorized to download 9272XX_BCO ML2 XXX_gelb.igs

You are not authorized to download 9272XX_BCO ML2 XXX_gelb.jt

You are not authorized to download 9272XX_BCO ML2 XXX_gelb.dwg

You are not authorized to download 9272XX_BCO ML2 XXX_m_D_E.dxf

You are not authorized to download 927224_eplan.zip

You are not authorized to download 927224.ema

Product 927224 was added to Notepad.

Product 927224 was added to the cart.

Part No. 927225 BCO ML2 BE 48

You are not authorized to download 9272XX_BCO ML2 XXX_gelb.stp

You are not authorized to download 9272XX_BCO ML2 XXX_gelb.igs

You are not authorized to download 9272XX_BCO ML2 XXX_gelb.jt

You are not authorized to download 9272XX_BCO ML2 XXX_gelb.dwg

You are not authorized to download 9272XX_BCO ML2 XXX_m_D_E.dxf

You are not authorized to download 927224_eplan.zip

You are not authorized to download DEHN.927225.wspak

Product 927225 was added to Notepad.

Product 927225 was added to the cart.

Part No. 927227 BCO ML2 BE 180

You are not authorized to download 9272XX_BCO ML2 XXX_gelb.stp

You are not authorized to download 9272XX_BCO ML2 XXX_gelb.igs

You are not authorized to download 9272XX_BCO ML2 XXX_gelb.jt

You are not authorized to download 9272XX_BCO ML2 XXX_gelb.dwg

You are not authorized to download 9272XX_BCO ML2 XXX_m_D_E.dxf

You are not authorized to download DEHN.927227.edz

Product 927227 was added to Notepad.

Product 927227 was added to the cart.

BCO ML2 BD

Part No. 927242 BCO ML2 BD 12

You are not authorized to download 9272XX_BCO ML2 XXX_gelb.stp

You are not authorized to download 9272XX_BCO ML2 XXX_gelb.igs

You are not authorized to download 9272XX_BCO ML2 XXX_gelb.jt

You are not authorized to download 9272XX_BCO ML2 XXX_gelb.dwg

You are not authorized to download 9272XX_BCO ML2 XXX_m_D_E.dxf

You are not authorized to download 927244_eplan.zip

You are not authorized to download DEHN.927242.wspak

Product 927242 was added to Notepad.

Product 927242 was added to the cart.

Part No. 927244 BCO ML2 BD 24

You are not authorized to download 9272XX_BCO ML2 XXX_gelb.stp

You are not authorized to download 9272XX_BCO ML2 XXX_gelb.igs

You are not authorized to download 9272XX_BCO ML2 XXX_gelb.jt

You are not authorized to download 9272XX_BCO ML2 XXX_gelb.dwg

You are not authorized to download 9272XX_BCO ML2 XXX_m_D_E.dxf

You are not authorized to download 927244_eplan.zip

You are not authorized to download DEHN.927244.wspak

Product 927244 was added to Notepad.

Product 927244 was added to the cart.

Part No. 927245 BCO ML2 BD 48

You are not authorized to download 9272XX_BCO ML2 XXX_gelb.stp

You are not authorized to download 9272XX_BCO ML2 XXX_gelb.igs

You are not authorized to download 9272XX_BCO ML2 XXX_gelb.jt

You are not authorized to download 9272XX_BCO ML2 XXX_gelb.dwg

You are not authorized to download 9272XX_BCO ML2 XXX_m_D_E.dxf
