Egyenfeszültség kémlelő PHE/G

Biztonságosan – feszültségmentesség megállapítása

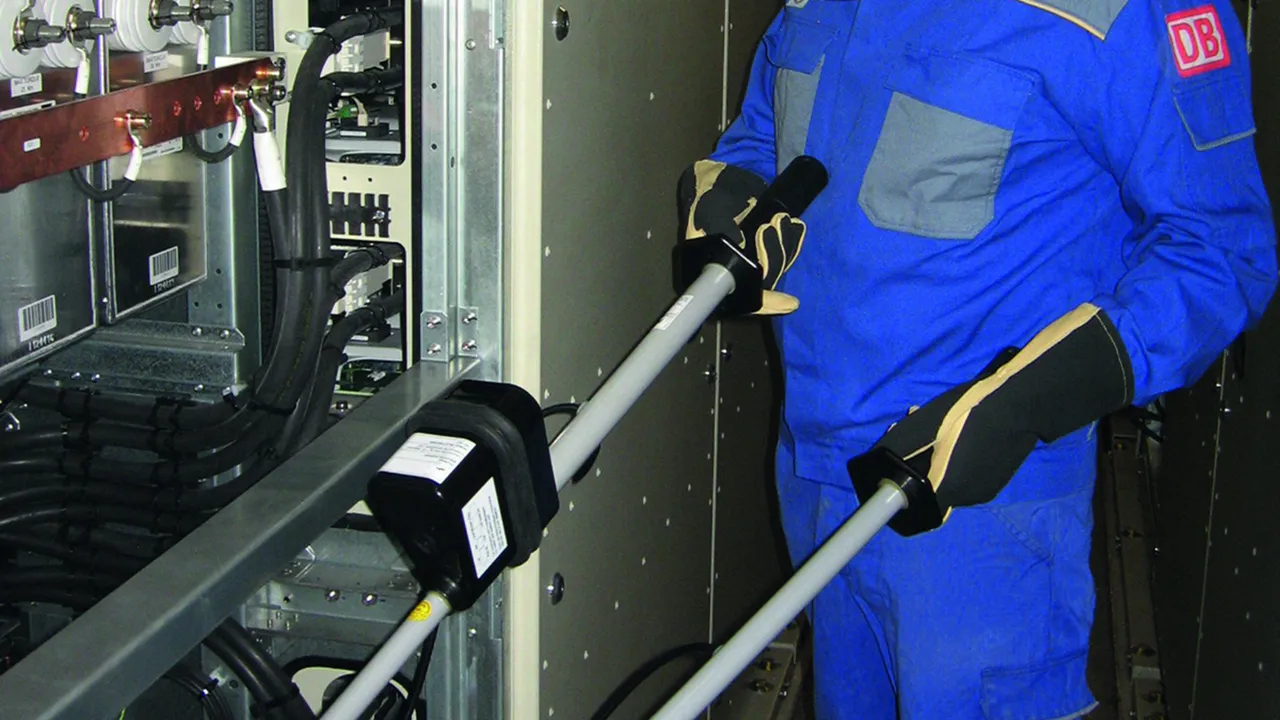

Egyenfeszültségű rendszerek (villamos, metró, egyenáramú közbülső kör) számára
Biztonságos kijelzés felismerés
Könnyű és egyszerű használat kompakt kivitel következtében
Könnyű kezelhetőség

Details

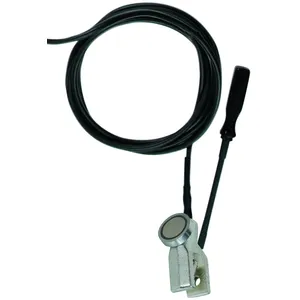

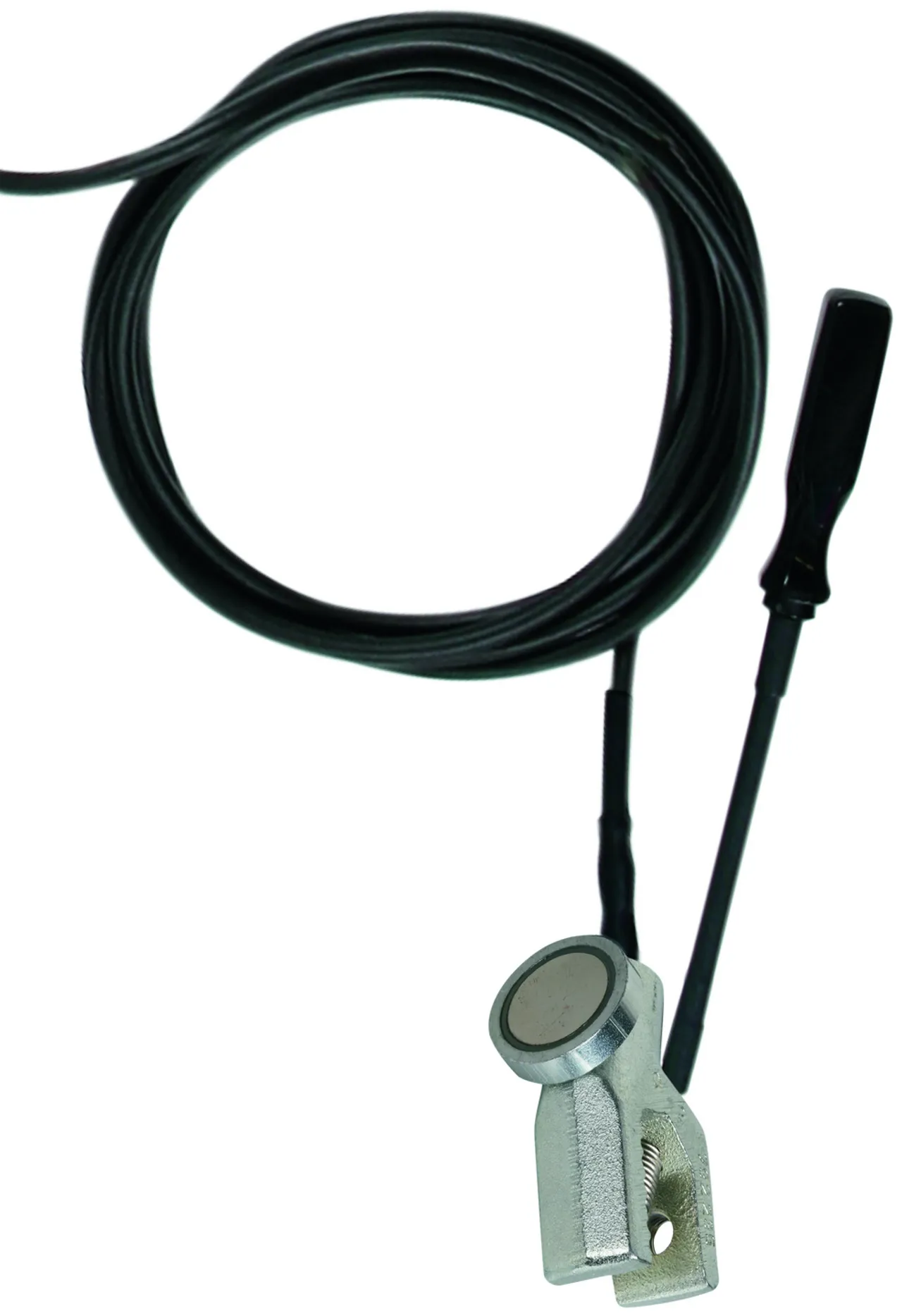

Földelőkapocs forgatógombbal és **mágnessel**.

PHE/G I érintkező vezetékek számára, pluszpólus a vizsgálófejen kivitel

Egyszárú (háromrészes)

Egyenfeszültségű hálózatok számára földelt mínuszpólussal
Pluszpólus: Vizsgálófej
Mínuszpólus: Földelőkapocs

1 Product

Part No. 767610 PHEG1 FD P 3

GTIN 4013364135208, Customs tariff No. (EU): 90303370, Gross weight: 5.10 kg, PU: 1.00 db.

Images

Open PDF

Additional information

Certificates

Technical data

Kezdeti feszültség (U_t )	1,1 kV
Névleges feszültség (U_N )	3,0 kV
Földelővezeték hossza	6000 mm
Teljes hosszúság (l_G )	4125 mm

Kezdeti feszültség (U_t )	1,1 kV
Névleges feszültség (U_N )	3,0 kV
Feszültség jellege	DC
Vizsgálófej hossza (I_S )	1245 mm
Szigetelőrúd hossza (l₁ )	1500 mm
Fogantyúhosszabbító hossza (l₂ )	1470 mm
Földelővezeték hossza	6000 mm
Teljes hosszúság (l_G )	4125 mm
Földelőkapocs	mágnes nélkül
Szabvány	A DIN VDE 0682-411 (EN/IEC 61243-1) alapján
Hőmérséklettartomány	–25 °C ... +55 °C, N klímaosztály
Felhasználható ehhez	_
Felhasználási hely	Beltéri és kültéri berendezések
Alkalmazás	Érintkező vezetékek
Kivitel	kétpólusú
Kijelzés	Vizuálisan
Öntesztelő szerkezet	Igen
Tesztelektróda anyaga	Cu-ötvözet/gal Sn
Vizsgálócsúcs anyaga	Üvegszálerősített poliésztercső
Kijelzőkészülék anyaga	Műanyag, teljes szigetelésű
Szigetelőrúd anyaga	Üvegszálerősített poliésztercső
Összekötő vezeték anyaga	Cu-vezeték, rendkívül flexibilis

Product 767610 was added to Notepad.

Go to Notepad

Product 767610 was added to the cart.

Go to Web-Shop

PHE/G I érintkező vezetékek számára, mínuszpólus a vizsgálófejen kivitel

Egyszárú (négyrészes)

Egyenfeszültségű hálózatok számára földelt pluszpólussal
Mínuszpólus: Vizsgálófej
Pluszpólus: Földelőkapocs

1 Product

Part No. 767614 PHEG1 FD M SN7223

GTIN 4013364135307, Customs tariff No. (EU): 90303370, Gross weight: 7.55 kg, PU: 1.00 db.

Images

Open PDF

Additional information

Certificates

Technical data

Kezdeti feszültség (U_t )	0,825 kV
Névleges feszültség (U_N )	1,65 kV
Földelővezeték hossza	8000 mm
Teljes hosszúság (l_G )	4060 mm

Kezdeti feszültség (U_t )	0,825 kV
Névleges feszültség (U_N )	1,65 kV
Feszültség jellege	DC
Vizsgálófej hossza (I_S )	1245 mm
Szigetelőrúd hossza (l₁ )	1500 mm
Fogantyúhosszabbító hossza (l₂ )	1470 mm
Földelővezeték hossza	8000 mm
Teljes hosszúság (l_G )	4060 mm
Szabvány	A DIN VDE 0682-412 (EN/IEC 61243-2) alapján
Hőmérséklettartomány	–25 °C ... +55 °C, N klímaosztály
Felhasználható ehhez	_
Felhasználási hely	Beltéri és kültéri berendezések
Alkalmazás	Érintkező vezetékek
Kivitel	kétpólusú
Kijelzés	Vizuálisan
Öntesztelő szerkezet	Igen
Tesztelektróda anyaga	Cu-ötvözet/gal Sn
Vizsgálócsúcs anyaga	Üvegszálerősített poliésztercső
Kijelzőkészülék anyaga	Műanyag, teljes szigetelésű
Szigetelőrúd anyaga	Üvegszálerősített poliésztercső
Összekötő vezeték anyaga	Cu-vezeték, rendkívül flexibilis

Product 767614 was added to Notepad.

Go to Notepad

Product 767614 was added to the cart.

Go to Web-Shop

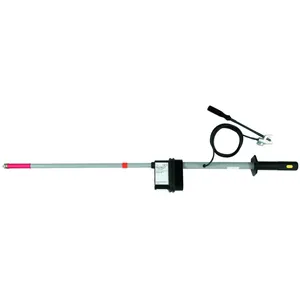

PHE/G I kapcsolóberendezés számára, pluszpólus a vizsgálófejen kivitel

Egyszárú

Egyenfeszültségű hálózatok számára földelt mínuszpólussal
Pluszpólus: Vizsgálófej
Mínuszpólus: Földelőkapocs mágnessel

1 Product

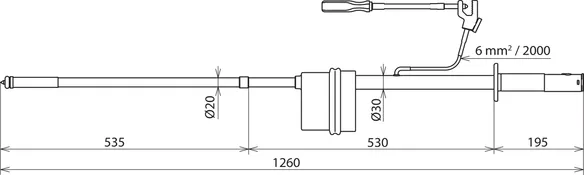

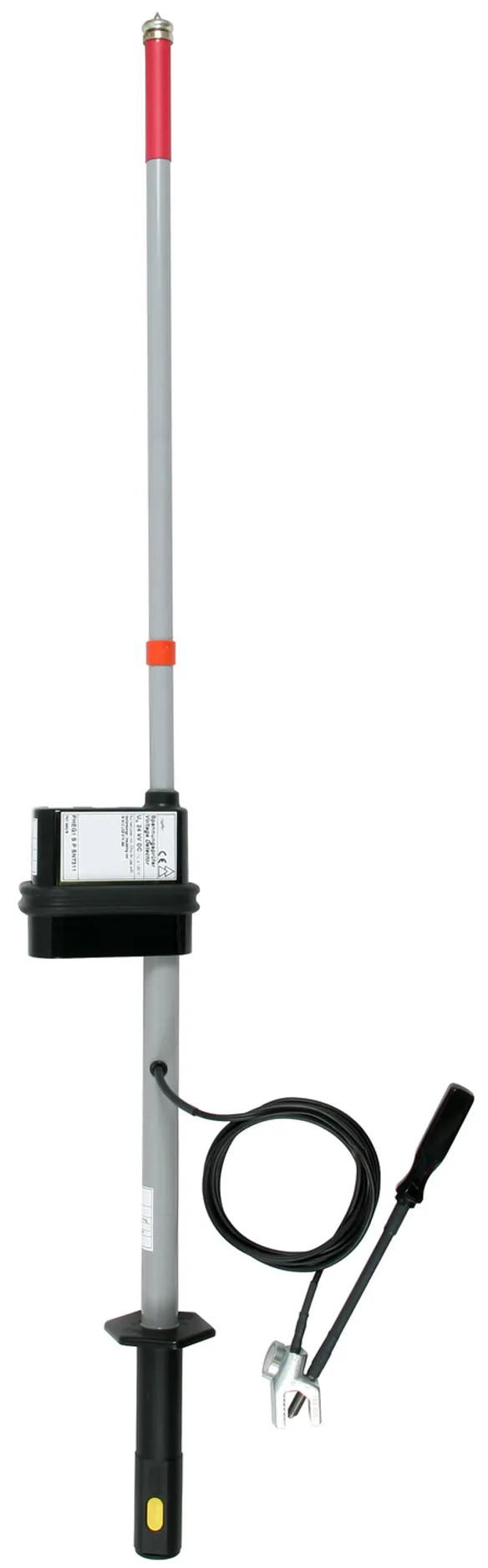

Part No. 767666 PHEG1.S P SN7401

GTIN 4013364157071, Customs tariff No. (EU): 90303370, Gross weight: 2.90 kg, PU: 1.00 db.

Images

Open PDF

Additional information

Certificates

Technical data

Kezdeti feszültség (U_t )	120 V
Névleges feszültség (U_N )	1 ... 24 kV
Földelővezeték hossza	2000 mm
Teljes hosszúság (l_G )	1260 mm
Bemerülési mélység (I_O )	535 mm

Kezdeti feszültség (U_t )	120 V
Névleges feszültség (U_N )	1 ... 24 kV
Feszültség jellege	DC
Vizsgálófej hossza (I_S )	765 mm
Szigetelőrúd hossza (l₁ )	550 mm
Földelővezeték hossza	2000 mm
Teljes hosszúság (l_G )	1260 mm
Bemerülési mélység (I_O )	535 mm
Földelőkapocs	mágnessel
Szabvány	A DIN VDE 0682-411 (EN/IEC 61243-1) alapján
Hőmérséklettartomány	–25 °C ... +55 °C, N klímaosztály
Felhasználható ehhez	_
Felhasználási hely	Beltéri és kültéri berendezések
Alkalmazás	Kapcsolóberendezések
Kivitel	kétpólusú
Kijelzés	Vizuálisan
Öntesztelő szerkezet	Igen
Tesztelektróda anyaga	Cu-ötvözet/gal Sn
Vizsgálócsúcs anyaga	Üvegszálerősített poliésztercső
Kijelzőkészülék anyaga	Műanyag, teljes szigetelésű
Szigetelőrúd anyaga	Üvegszálerősített poliésztercső
Összekötő vezeték anyaga	Cu-vezeték, rendkívül flexibilis

Product 767666 was added to Notepad.

Go to Notepad

Product 767666 was added to the cart.

Go to Web-Shop

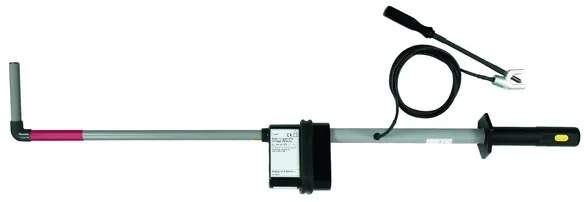

PHE/G I kapcsolóberendezés számára, pluszpólus a vizsgálófejen kivitel, hajlított

Egyszárú

Egyenfeszültségű hálózatok számára földelt mínuszpólussal
Pluszpólus: Vizsgálófej
Mínuszpólus: Földelőkapocs

1 Product

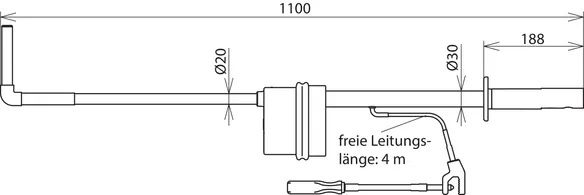

Part No. 767636 PHEG1 S P SN7240

GTIN 4013364155886, Customs tariff No. (EU): 90303370, Gross weight: 3.01 kg, PU: 1.00 db.

Images

Open PDF

Additional information

Certificates

Technical data

Kezdeti feszültség (U_t )	60 V
Névleges feszültség (U_N )	3,8 kV
Földelővezeték hossza	4000 mm
Teljes hosszúság (l_G )	1100 mm

Kezdeti feszültség (U_t )	60 V
Névleges feszültség (U_N )	3,8 kV
Feszültség jellege	DC
Vizsgálófej hossza (I_S )	615 mm
Szigetelőrúd hossza (l₁ )	550 mm
Földelővezeték hossza	4000 mm
Teljes hosszúság (l_G )	1100 mm
Szabvány	A DIN VDE 0682-412 (EN/IEC 61243-2) alapján
Hőmérséklettartomány	–25 °C ... +55 °C, N klímaosztály
Felhasználható ehhez	_
Felhasználási hely	Beltéri és kültéri berendezések
Alkalmazás	Kapcsolóberendezések
Kivitel	kétpólusú
Kijelzés	Vizuálisan
Öntesztelő szerkezet	Igen
Tesztelektróda anyaga	Cu-ötvözet/gal Sn
Vizsgálócsúcs anyaga	Üvegszálerősített poliésztercső
Kijelzőkészülék anyaga	Műanyag, teljes szigetelésű
Szigetelőrúd anyaga	Üvegszálerősített poliésztercső
Összekötő vezeték anyaga	Cu-vezeték, rendkívül flexibilis

Product 767636 was added to Notepad.

Go to Notepad

Product 767636 was added to the cart.

Go to Web-Shop

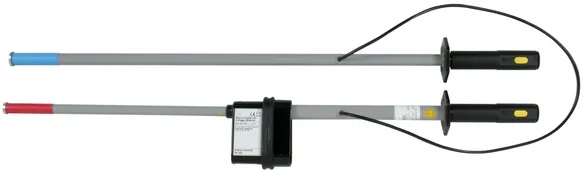

PHE/G II kapcsolóberendezésekhez

Kétszárú

Nem földelt egyenfeszültségű rendszerekhez
Egyenáramú közbülső kör számára
Pluszpólus: Vizsgálófej
Mínuszpólus: Szigetelőrúd

2 Products

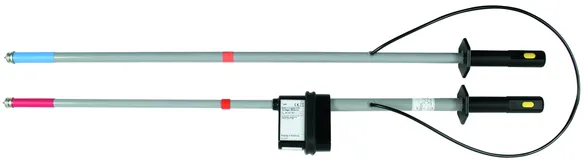

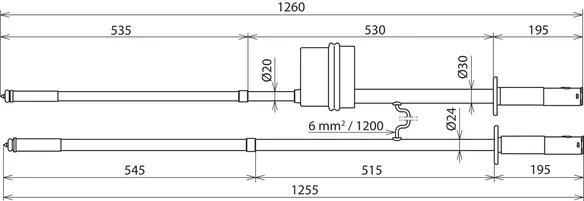

Part No. 767671 PHEG2.P SN7517

GTIN 4013364156807, Customs tariff No. (EU): 90303370, Gross weight: 3.30 kg, PU: 1.00 db.

Images

Open PDF

Additional information

Certificates

Technical data

Kezdeti feszültség (U_t )	90 V
Névleges feszültség (U_N )	1 ... 24 kV
Összekötő vezeték hossza	1200 mm
Teljes hosszúság (l_G )	1260 mm
Bemerülési mélység (I_O )	545 mm

Kezdeti feszültség (U_t )	90 V
Névleges feszültség (U_N )	1 ... 24 kV
Feszültség jellege	DC
Vizsgálófej hossza (I_S )	765 mm
Szigetelőrúd hossza (l₁ )	495 mm
Összekötő vezeték hossza	1200 mm
Teljes hosszúság (l_G )	1260 mm
Bemerülési mélység (I_O )	545 mm
Szabvány	A DIN VDE 0682-411 (EN/IEC 61243-1) alapján
Hőmérséklettartomány	–25 °C ... +55 °C, N klímaosztály
Felhasználható ehhez	_
Felhasználási hely	Beltéri és kültéri berendezések
Alkalmazás	Kapcsolóberendezések
Kivitel	kétpólusú
Kijelzés	Vizuálisan
Öntesztelő szerkezet	Igen
Tesztelektróda anyaga	Cu-ötvözet/gal Sn
Vizsgálócsúcs anyaga	Üvegszálerősített poliésztercső
Kijelzőkészülék anyaga	Műanyag, teljes szigetelésű
Szigetelőrúd anyaga	Üvegszálerősített poliésztercső
Összekötő vezeték anyaga	Cu-vezeték, rendkívül flexibilis

Product 767671 was added to Notepad.

Go to Notepad

Product 767671 was added to the cart.

Go to Web-Shop

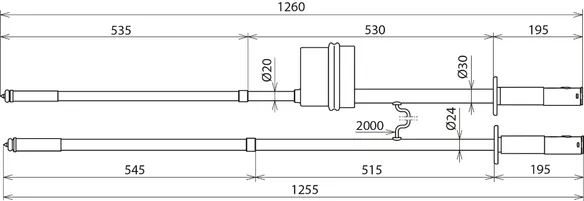

Part No. 767681 PHEG2.P SN7629

GTIN 4013364153165, Customs tariff No. (EU): 90303370, Gross weight: 2.60 kg, PU: 1.00 db.

Images

Open PDF

Additional information

Certificates

Technical data

Kezdeti feszültség (U_t )	120 V
Névleges feszültség (U_N )	1 ... 24 kV
Összekötő vezeték hossza	2000 mm
Teljes hosszúság (l_G )	1260 mm
Bemerülési mélység (I_O )	545 mm

Kezdeti feszültség (U_t )	120 V
Névleges feszültség (U_N )	1 ... 24 kV
Feszültség jellege	DC
Vizsgálófej hossza (I_S )	765 mm
Szigetelőrúd hossza (l₁ )	495 mm
Összekötő vezeték hossza	2000 mm
Teljes hosszúság (l_G )	1260 mm
Bemerülési mélység (I_O )	545 mm
Szabvány	A DIN VDE 0682-411 (EN/IEC 61243-1) alapján
Hőmérséklettartomány	–25 °C ... +55 °C, N klímaosztály
Felhasználható ehhez	_
Felhasználási hely	Beltéri és kültéri berendezések
Alkalmazás	Kapcsolóberendezések
Kivitel	kétpólusú
Kijelzés	Vizuálisan
Öntesztelő szerkezet	Igen
Tesztelektróda anyaga	Cu-ötvözet/gal Sn
Vizsgálócsúcs anyaga	Üvegszálerősített poliésztercső
Kijelzőkészülék anyaga	Műanyag, teljes szigetelésű
Szigetelőrúd anyaga	Üvegszálerősített poliésztercső
Összekötő vezeték anyaga	Cu-vezeték, rendkívül flexibilis

Product 767681 was added to Notepad.

Go to Notepad

Product 767681 was added to the cart.

Go to Web-Shop

PHE/G II kapcsolóberendezésekhez és egyenáramú közbülső körökhöz

Kétszárú

Nem földelt egyenfeszültségű rendszerekhez
Egyenáramú közbülső kör (pl. E-mozdony; cikkszám 767 647) számára
Pluszpólus: Vizsgálófej
Mínuszpólus: Szigetelőrúd

4 Products

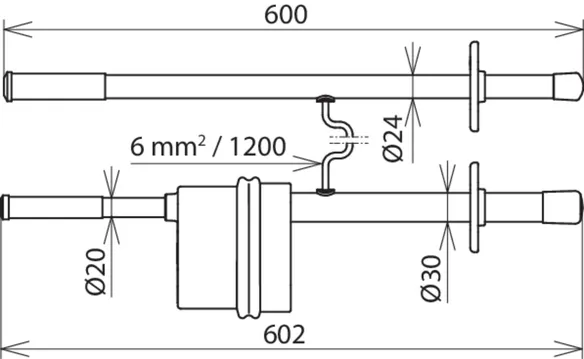

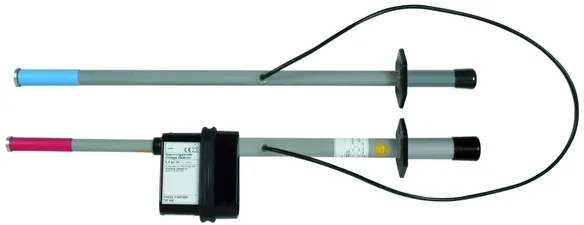

Part No. 767647 PHEG2 P SN7552

GTIN 4013364156081, Customs tariff No. (EU): 90303370, Gross weight: 2.80 kg, PU: 1.00 db.

Images

Open PDF

Additional information

Certificates

Technical data

Kezdeti feszültség (U_t )	90 V
Névleges feszültség (U_N )	1 ... 4,2 kV
Összekötő vezeték hossza	1200 mm
Teljes hosszúság (l_G )	600 mm

Kezdeti feszültség (U_t )	90 V
Névleges feszültség (U_N )	1 ... 4,2 kV
Feszültség jellege	DC
Vizsgálófej hossza (I_S )	300 mm
Szigetelőrúd hossza (l₁ )	365 mm
Összekötő vezeték hossza	1200 mm
Teljes hosszúság (l_G )	600 mm
Szabvány	A DIN VDE 0682-411 (EN/IEC 61243-1) alapján
Hőmérséklettartomány	–25 °C ... +55 °C, N klímaosztály
Felhasználható ehhez	_
Felhasználási hely	Beltéri és kültéri berendezések
Alkalmazás	Kapcsolóberendezések
Kivitel	kétpólusú
Kijelzés	Vizuálisan
Öntesztelő szerkezet	Igen
Tesztelektróda anyaga	Cu-ötvözet/gal Sn
Vizsgálócsúcs anyaga	Üvegszálerősített poliésztercső
Kijelzőkészülék anyaga	Műanyag, teljes szigetelésű
Szigetelőrúd anyaga	Üvegszálerősített poliésztercső
Összekötő vezeték anyaga	Cu-vezeték, rendkívül flexibilis

Product 767647 was added to Notepad.

Go to Notepad

Product 767647 was added to the cart.

Go to Web-Shop

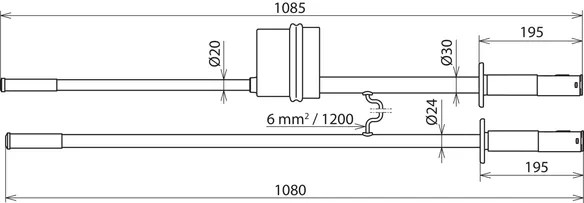

Part No. 767645 PHEG2 P SN7259

GTIN 4013364156067, Customs tariff No. (EU): 90303370, Gross weight: 3.30 kg, PU: 1.00 db.

Images

Open PDF

Additional information

Certificates

Technical data

Kezdeti feszültség (U_t )	120 V
Névleges feszültség (U_N )	1 ... 12 kV
Összekötő vezeték hossza	1200 mm
Teljes hosszúság (l_G )	1085 mm

Kezdeti feszültség (U_t )	120 V
Névleges feszültség (U_N )	1 ... 12 kV
Feszültség jellege	DC
Vizsgálófej hossza (I_S )	600 mm
Szigetelőrúd hossza (l₁ )	550 mm
Összekötő vezeték hossza	1200 mm
Teljes hosszúság (l_G )	1085 mm
Szabvány	A DIN VDE 0682-411 (EN/IEC 61243-1) alapján
Hőmérséklettartomány	–25 °C ... +55 °C, N klímaosztály
Felhasználható ehhez	_
Felhasználási hely	Beltéri és kültéri berendezések
Alkalmazás	Kapcsolóberendezések
Kivitel	kétpólusú
Kijelzés	Vizuálisan
Öntesztelő szerkezet	Igen
Tesztelektróda anyaga	Cu-ötvözet/gal Sn
Vizsgálócsúcs anyaga	Üvegszálerősített poliésztercső
Kijelzőkészülék anyaga	Műanyag, teljes szigetelésű
Szigetelőrúd anyaga	Üvegszálerősített poliésztercső
Összekötő vezeték anyaga	Cu-vezeték, rendkívül flexibilis

Product 767645 was added to Notepad.

Go to Notepad

Product 767645 was added to the cart.

Go to Web-Shop

Part No. 767640 PHEG2 P SN7407

GTIN 4013364155978, Customs tariff No. (EU): 90303370, Gross weight: 2.88 kg, PU: 1.00 db.

Images

Open PDF

Additional information

Certificates

Technical data

Kezdeti feszültség (U_t )	350 V
Névleges feszültség (U_N )	600 ... 750 V
Összekötő vezeték hossza	1200 mm
Teljes hosszúság (l_G )	1085 mm

Kezdeti feszültség (U_t )	350 V
Névleges feszültség (U_N )	600 ... 750 V
Feszültség jellege	DC
Vizsgálófej hossza (I_S )	600 mm
Szigetelőrúd hossza (l₁ )	550 mm
Összekötő vezeték hossza	1200 mm
Teljes hosszúság (l_G )	1085 mm
Szabvány	A DIN VDE 0682-411 (EN/IEC 61243-1) alapján
Hőmérséklettartomány	–25 °C ... +55 °C, N klímaosztály
Felhasználható ehhez	_
Felhasználási hely	Beltéri és kültéri berendezések
Alkalmazás	Kapcsolóberendezések
Kivitel	kétpólusú
Kijelzés	Vizuálisan
Öntesztelő szerkezet	Igen
Tesztelektróda anyaga	Cu-ötvözet/gal Sn
Vizsgálócsúcs anyaga	Üvegszálerősített poliésztercső
Kijelzőkészülék anyaga	Műanyag, teljes szigetelésű
Szigetelőrúd anyaga	Üvegszálerősített poliésztercső
Összekötő vezeték anyaga	Cu-vezeték, rendkívül flexibilis

Product 767640 was added to Notepad.

Go to Notepad

Product 767640 was added to the cart.

Go to Web-Shop

Part No. 767637 PHEG2 P SN7194

GTIN 4013364155879, Customs tariff No. (EU): 90303370, Gross weight: 2.80 kg, PU: 1.00 db.

Images

Open PDF

Additional information

Certificates

Technical data

Kezdeti feszültség (U_t )	750 V
Névleges feszültség (U_N )	1,5 kV
Összekötő vezeték hossza	1200 mm
Teljes hosszúság (l_G )	1085 mm

Kezdeti feszültség (U_t )	750 V
Névleges feszültség (U_N )	1,5 kV
Feszültség jellege	DC
Vizsgálófej hossza (I_S )	600 mm
Szigetelőrúd hossza (l₁ )	550 mm
Összekötő vezeték hossza	1200 mm
Teljes hosszúság (l_G )	1085 mm
Szabvány	A DIN VDE 0682-411 (EN/IEC 61243-1) alapján
Hőmérséklettartomány	–25 °C ... +55 °C, N klímaosztály
Felhasználható ehhez	_
Felhasználási hely	Beltéri és kültéri berendezések
Alkalmazás	Kapcsolóberendezések
Kivitel	kétpólusú
Kijelzés	Vizuálisan
Öntesztelő szerkezet	Igen
Tesztelektróda anyaga	Cu-ötvözet/gal Sn
Vizsgálócsúcs anyaga	Üvegszálerősített poliésztercső
Kijelzőkészülék anyaga	Műanyag, teljes szigetelésű
Szigetelőrúd anyaga	Üvegszálerősített poliésztercső
Összekötő vezeték anyaga	Cu-vezeték, rendkívül flexibilis

Product 767637 was added to Notepad.

Go to Notepad

Product 767637 was added to the cart.

Go to Web-Shop

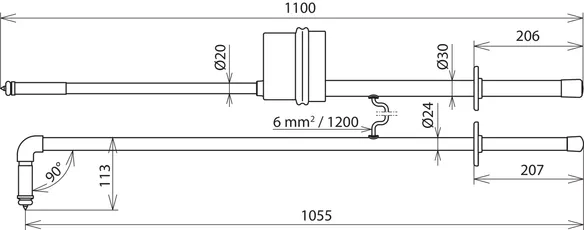

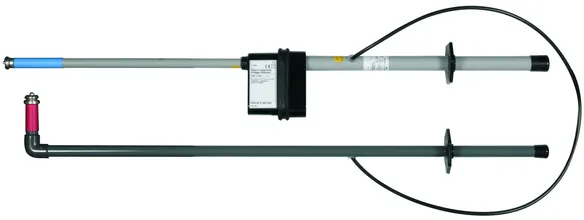

PHE/G II, kivitel pluszpólus hajlított

Kétszárú

Nemföldelt egyenfeszültségű rendszerekhez
Egyenáramú közbülső kör számára
Pluszpólus: Szigetelőrúd
Mínuszpólus: Vizsgálófej

1 Product

Part No. 767639 PHEG2 P SN7346

GTIN 4013364155817, Customs tariff No. (EU): 90303370, Gross weight: 3.10 kg, PU: 1.00 db.

Images

Open PDF

Additional information

Certificates

Technical data

Kezdeti feszültség (U_t )	150 V
Névleges feszültség (U_N )	750 V
Összekötő vezeték hossza	1200 mm
Teljes hosszúság (l_G )	1100 mm

Kezdeti feszültség (U_t )	150 V
Névleges feszültség (U_N )	750 V
Feszültség jellege	DC
Vizsgálófej hossza (I_S )	615 mm
Szigetelőrúd hossza (l₁ )	550 mm
Összekötő vezeték hossza	1200 mm
Teljes hosszúság (l_G )	1100 mm
Szabvány	A DIN VDE 0682-411 (EN/IEC 61243-1) alapján
Hőmérséklettartomány	–25 °C ... +55 °C, N klímaosztály
Felhasználható ehhez	_
Felhasználási hely	Beltéri és kültéri berendezések
Alkalmazás	Kapcsolóberendezések
Kivitel	kétpólusú
Kijelzés	Vizuálisan
Öntesztelő szerkezet	Igen
Tesztelektróda anyaga	Cu-ötvözet/gal Sn
Vizsgálócsúcs anyaga	Üvegszálerősített poliésztercső
Kijelzőkészülék anyaga	Műanyag, teljes szigetelésű
Szigetelőrúd anyaga	Üvegszálerősített poliésztercső
Összekötő vezeték anyaga	Cu-vezeték, rendkívül flexibilis

Product 767639 was added to Notepad.

Go to Notepad

Product 767639 was added to the cart.

Go to Web-Shop
