Part No. 900780 SPD+POP 2 255 C25

GTIN 4013364156203, Customs tariff No. (EU): 85363030, Gross weight: 404.00 g, PU: 1.00 db.

Images

Additional information

CAD files

Túlfeszültség-korlátozó SPD+POP 2 255 C25
Kompakt túlfeszültség-korlátozó tranziens és
hálózati frekvenciás túlfeszültségekre integrált
Kismegszakítóval
2. Típusú levezető az EN 61643-11, POP az EN 50550 szerint
Átfogó védelem tranziens és hálózati frekvenciás
túlfeszültségekkel szemben
Csatlakozáskész komplett egység, az egyedi készülékek
járulékos huzalozása nem szükséges
Pólusszám 1P + N
Kioldási karakterisztika MCB / névleges áram MCB C 25 A
Legmagasabb tartós feszültség: 275 V AC
Védelmi feszültségszint: <= 1,5 kV
Névleges levezetési lökőáram: 5 kA / 20 kA
Energetikai koordináció az
DIN EN 62305-4 (VDE 0185-305-4) szabvány szerint a Red/Line család
1. típusú és 3. típusú levezetőjével
Felügyelet SPD: Thermo-Dynamic-Control
Funkció- és hibajelzés
Soros beépített eszköz a DIN 43880 szerint, 4 modul széles

Gyártó: DEHN
Típus: SPD+POP 2 255 C25
Cikksz.: 900780
vagy egyenértékű.

Certificates

Technical data

Általános
Pólusszám	1P + N
Névleges feszültség AC (U_N )	230 V
SPD
Névleges levezetési áram (8/20) [L-N] (I_n )	5 kA
MCB
Kioldási karakterisztika	C
Névleges áram AC (I_L )	25 A

Általános
Áramellátó rendszer	egyfázisú TT- és TN-rendszerek
Pólusszám	1P + N
Névleges feszültség AC (U_N )	230 V
Névleges frekvencia (f_N )	50 Hz
Üzemi hőmérséklettartomány (T_U )	-25 °C ... +60 °C
Csatlakozási keresztmetszet (L, N) (min.)	2,5 mm²tömör / finomsodrat
Csatlakozási keresztmetszet (L, N) (max.)	16 mm²finomsodrat / 25 mm²tömör
Csatlakozóvezeték-keresztmetszet (PE) (min.)	0,75 mm²tömör / finomsodrat
Csatlakozóvezeték-keresztmetszet (PE) (max.)	6 mm²finomsodrat / 10 mm²tömör
Védettségi fajta	IP 20
Beépítési méretek	4 modul, DIN 43880
Szerelés	35 mm-es kalapsínre az EN 60715 szerint
SPD
SPD típus az EN 61643-11 / ... szerint IEC 61643-1/-11	2. Típus
Legnagyobb folyamatos üzemi feszültség AC [L-N] (U_C )	275 V
Legnagyobb folyamatos üzemi feszültség AC [N-PE] (U_C )	255 V
Utánfolyó zárlati áramkioltó képesség [N-PE] (I_fi )	100 A
Névleges levezetési áram (8/20) [L-N] (I_n )	5 kA
Névleges levezetési áram (8/20 µs) [N-PE] (I_n )	20 kA
Maximális levezetési áram (8/20) [L-N] (I_max )	15 kA
Maximális levezetési áram (8/20) [N-PE] (I_max )	40 kA
Feszültségvédelmi szint (U_P )	≤ 1,5 kV
Védővezetőáram (I_PE )	≤ 5 µA
Megszólalási idő [L-N] (t_A )	≤ 25 ns
Megszólalási idő [N-PE] (t_A )	≤ 100 ns
Legnagyobb hálózatoldali túláramvédelem	MCB C 63 A
Zárlati szilárdság max. hálózatoldali túláramvédelem AC esetén (I_SCCR )	6 kA
Időszakos túlfeszültség (TOV) [L-N] (U_T )	335 V / 5 s
Időszakos túlfeszültség (TOV) [N-PE] (U_T )	1200 V / 200 ms
Időszakos túlfeszültség (TOV) – Karakterisztika	Szilárdság
Működés-, hibajelzés	zöld / piros
Portok száma	1
Burkolat anyaga	Hőre lágyuló műanyag, szürke szín, UL 94 V-0
Beszerelés helye	Belső tér
POP
Vizsgálati szempontok	EN 50550
Legnagyobb feszültség kioldás nélkül AC	255 V
Legnagyobb kioldási feszültség AC	415 V
Kioldási idő 275 V AC feszültségszinten	8 s
Kioldási idő 400 V AC feszültségszinten	120 ms
Legnagyobb áram 275 V AC feszültségszinten	0,4 A
Legnagyobb áram 400 V AC feszültségszinten	0,6 A
Teljesítményfelvétel	0,7 VA
Kioldásjelző	vörös
MCB
Kioldási karakterisztika	C
Névleges áram AC (I_L )	25 A
Névleges kapcsolási áram (I_CN)az EN 60898 szerint	6 kA

Product 900780 was added to Notepad.

Go to Notepad

Product 900780 was added to the cart.

Go to Web-Shop

Part No. 900781 SPD+POP 2 255 C32

GTIN 4013364156210, Customs tariff No. (EU): 85363030, Gross weight: 425.00 g, PU: 1.00 db.

Images

Additional information

CAD files

Túlfeszültség-korlátozó SPD+POP 2 255 C32
Kompakt túlfeszültség-korlátozó tranziens és
hálózati frekvenciás túlfeszültségekkel szemben integrált kismegszakítóval
2. Típusú levezető az EN 61643-11, POP az EN 50550 szerint
Átfogó védelem tranziens és hálózati frekvenciás
túlfeszültségekkel szemben
Csatlakozáskész komplett egység, az egyedi készülékek
járulékos huzalozása nem szükséges
Pólusszám 1P + N
Kioldási karakterisztika MCB / névleges áram MCB C 32 A
Legmagasabb tartós feszültség: 275 V AC
Védelmi feszültségszint: <= 1,5 kV
Névleges levezetési lökőáram: 5 kA / 20 kA
Energetikai koordináció az
DIN EN 62305-4 (VDE 0185-305-4) szabvány szerint a Red/Line család
1. típusú és 3. típusú levezetőjével
Felügyelet SPD: Thermo-Dynamic-Control
Funkció- és hibajelzés
Soros beépített eszköz a DIN 43880 szerint, 4 modul széles

Gyártó: DEHN
Típus: SPD+POP 2 255 C32
Cikksz.: 900781
vagy egyenértékű.

Certificates

Technical data

Általános
Pólusszám	1P + N
Névleges feszültség AC (U_N )	230 V
SPD
Névleges levezetési áram (8/20) [L-N] (I_n )	5 kA
MCB
Kioldási karakterisztika	C
Névleges áram AC (I_L )	32 A

Általános
Áramellátó rendszer	egyfázisú TT- és TN-rendszerek
Pólusszám	1P + N
Névleges feszültség AC (U_N )	230 V
Névleges frekvencia (f_N )	50 Hz
Üzemi hőmérséklettartomány (T_U )	-25 °C ... +60 °C
Csatlakozási keresztmetszet (L, N) (min.)	2,5 mm²tömör / finomsodrat
Csatlakozási keresztmetszet (L, N) (max.)	16 mm²finomsodrat / 25 mm²tömör
Csatlakozóvezeték-keresztmetszet (PE) (min.)	0,75 mm²tömör / finomsodrat
Csatlakozóvezeték-keresztmetszet (PE) (max.)	6 mm²finomsodrat / 10 mm²tömör
Védettségi fajta	IP 20
Beépítési méretek	4 modul, DIN 43880
Szerelés	35 mm-es kalapsínre az EN 60715 szerint
SPD
SPD típus az EN 61643-11 / ... szerint IEC 61643-1/-11	2. Típus
Legnagyobb folyamatos üzemi feszültség AC [L-N] (U_C )	275 V
Legnagyobb folyamatos üzemi feszültség AC [N-PE] (U_C )	255 V
Utánfolyó zárlati áramkioltó képesség [N-PE] (I_fi )	100 A
Névleges levezetési áram (8/20) [L-N] (I_n )	5 kA
Névleges levezetési áram (8/20 µs) [N-PE] (I_n )	20 kA
Maximális levezetési áram (8/20) [L-N] (I_max )	15 kA
Maximális levezetési áram (8/20) [N-PE] (I_max )	40 kA
Feszültségvédelmi szint (U_P )	≤ 1,5 kV
Védővezetőáram (I_PE )	≤ 5 µA
Megszólalási idő [L-N] (t_A )	≤ 25 ns
Megszólalási idő [N-PE] (t_A )	≤ 100 ns
Legnagyobb hálózatoldali túláramvédelem	MCB C 63 A
Zárlati szilárdság max. hálózatoldali túláramvédelem AC esetén (I_SCCR )	6 kA
Időszakos túlfeszültség (TOV) [L-N] (U_T )	335 V / 5 s
Időszakos túlfeszültség (TOV) [N-PE] (U_T )	1200 V / 200 ms
Időszakos túlfeszültség (TOV) – Karakterisztika	Szilárdság
Működés-, hibajelzés	zöld / piros
Portok száma	1
Burkolat anyaga	Hőre lágyuló műanyag, szürke szín, UL 94 V-0
Beszerelés helye	Belső tér
POP
Vizsgálati szempontok	EN 50550
Legnagyobb feszültség kioldás nélkül AC	255 V
Legnagyobb kioldási feszültség AC	415 V
Kioldási idő 275 V AC feszültségszinten	8 s
Kioldási idő 400 V AC feszültségszinten	120 ms
Legnagyobb áram 275 V AC feszültségszinten	0,4 A
Legnagyobb áram 400 V AC feszültségszinten	0,6 A
Teljesítményfelvétel	0,7 VA
Kioldásjelző	vörös
MCB
Kioldási karakterisztika	C
Névleges áram AC (I_L )	32 A
Névleges kapcsolási áram (I_CN)az EN 60898 szerint	6 kA

Product 900781 was added to Notepad.

Go to Notepad

Product 900781 was added to the cart.

Go to Web-Shop

Part No. 900782 SPD+POP 2 255 C40

GTIN 4013364156227, Customs tariff No. (EU): 85363030, Gross weight: 424.00 g, PU: 1.00 db.

Images

Additional information

CAD files

Túlfeszültség-korlátozó SPD+POP 2 255 C40
Kompakt túlfeszültség-korlátozó tranziens és
hálózati frekvenciás túlfeszültségekre integrált
Kismegszakítóval
2. Típusú levezető az EN 61643-11, POP az EN 50550 szerint
Átfogó védelem tranziens és hálózati frekvenciás
túlfeszültségekkel szemben
Csatlakozáskész komplett egység, az egyedi készülékek
járulékos huzalozása nem szükséges
Pólusszám 1P + N
Kioldási karakterisztika MCB / névleges áram MCB C 40 A
Legmagasabb tartós feszültség: 275 V AC
Védelmi feszültségszint: <= 1,5 kV
Névleges levezetési lökőáram: 5 kA / 20 kA
Energetikai koordináció az
DIN EN 62305-4 (VDE 0185-305-4) szabvány szerint a Red/Line család
1. típusú és 3. típusú levezetőjével
Felügyelet SPD: Thermo-Dynamic-Control
Funkció- és hibajelzés
Soros beépített eszköz a DIN 43880 szerint, 4 modul széles

Gyártó: DEHN
Típus: SPD+POP 2 255 C40
Cikksz.: 900782
vagy egyenértékű.

Certificates

Technical data

Általános
Pólusszám	1P + N
Névleges feszültség AC (U_N )	230 V
SPD
Névleges levezetési áram (8/20) [L-N] (I_n )	5 kA
MCB
Kioldási karakterisztika	C
Névleges áram AC (I_L )	40 A

Általános
Áramellátó rendszer	egyfázisú TT- és TN-rendszerek
Pólusszám	1P + N
Névleges feszültség AC (U_N )	230 V
Névleges frekvencia (f_N )	50 Hz
Üzemi hőmérséklettartomány (T_U )	-25 °C ... +60 °C
Csatlakozási keresztmetszet (L, N) (min.)	2,5 mm²tömör / finomsodrat
Csatlakozási keresztmetszet (L, N) (max.)	16 mm²finomsodrat / 25 mm²tömör
Csatlakozóvezeték-keresztmetszet (PE) (min.)	0,75 mm²tömör / finomsodrat
Csatlakozóvezeték-keresztmetszet (PE) (max.)	6 mm²finomsodrat / 10 mm²tömör
Védettségi fajta	IP 20
Beépítési méretek	4 modul, DIN 43880
Szerelés	35 mm-es kalapsínre az EN 60715 szerint
SPD
SPD típus az EN 61643-11 / ... szerint IEC 61643-1/-11	2. Típus
Legnagyobb folyamatos üzemi feszültség AC [L-N] (U_C )	275 V
Legnagyobb folyamatos üzemi feszültség AC [N-PE] (U_C )	255 V
Utánfolyó zárlati áramkioltó képesség [N-PE] (I_fi )	100 A
Névleges levezetési áram (8/20) [L-N] (I_n )	5 kA
Névleges levezetési áram (8/20 µs) [N-PE] (I_n )	20 kA
Maximális levezetési áram (8/20) [L-N] (I_max )	15 kA
Maximális levezetési áram (8/20) [N-PE] (I_max )	40 kA
Feszültségvédelmi szint (U_P )	≤ 1,5 kV
Védővezetőáram (I_PE )	≤ 5 µA
Megszólalási idő [L-N] (t_A )	≤ 25 ns
Megszólalási idő [N-PE] (t_A )	≤ 100 ns
Legnagyobb hálózatoldali túláramvédelem	MCB C 63 A
Zárlati szilárdság max. hálózatoldali túláramvédelem AC esetén (I_SCCR )	6 kA
Időszakos túlfeszültség (TOV) [L-N] (U_T )	335 V / 5 s
Időszakos túlfeszültség (TOV) [N-PE] (U_T )	1200 V / 200 ms
Időszakos túlfeszültség (TOV) – Karakterisztika	Szilárdság
Működés-, hibajelzés	zöld / piros
Portok száma	1
Burkolat anyaga	Hőre lágyuló műanyag, szürke szín, UL 94 V-0
Beszerelés helye	Belső tér
POP
Vizsgálati szempontok	EN 50550
Legnagyobb feszültség kioldás nélkül AC	255 V
Legnagyobb kioldási feszültség AC	415 V
Kioldási idő 275 V AC feszültségszinten	8 s
Kioldási idő 400 V AC feszültségszinten	120 ms
Legnagyobb áram 275 V AC feszültségszinten	0,4 A
Legnagyobb áram 400 V AC feszültségszinten	0,6 A
Teljesítményfelvétel	0,7 VA
Kioldásjelző	vörös
MCB
Kioldási karakterisztika	C
Névleges áram AC (I_L )	40 A
Névleges kapcsolási áram (I_CN)az EN 60898 szerint	6 kA

Product 900782 was added to Notepad.

Go to Notepad

Product 900782 was added to the cart.

Go to Web-Shop

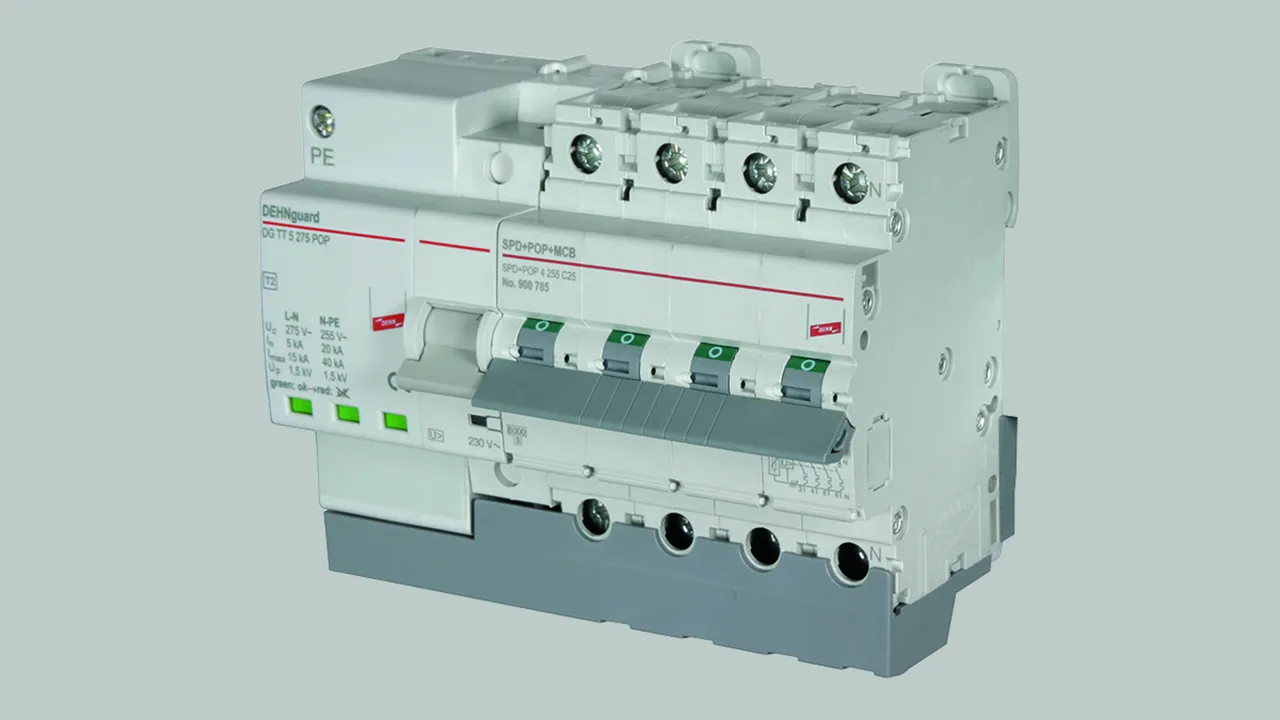

Part No. 900785 SPD+POP 4 255 C25

GTIN 4013364156234, Customs tariff No. (EU): 85363030, Gross weight: 730.00 g, PU: 1.00 db.

Images

Additional information

CAD files

Túlfeszültség-korlátozó SPD+POP 4 255 C25
Kompakt túlfeszültség-korlátozó tranziens és
hálózati frekvenciás túlfeszültségekre integrált
Kismegszakítóval
2. Típusú levezető az EN 61643-11, POP az EN 50550 szerint
Átfogó védelem tranziens és hálózati frekvenciás
túlfeszültségekkel szemben
Csatlakozáskész komplett egység, az egyedi készülékek
járulékos huzalozása nem szükséges
Pólusszám 3P + N
Kioldási karakterisztika MCB / névleges áram MCB C 25 A
Legmagasabb tartós feszültség: 275 V AC
Védelmi feszültségszint: <= 1,5 kV
Névleges levezetési lökőáram: 5 kA / 20 kA
Energetikai koordináció az
DIN EN 62305-4 (VDE 0185-305-4) szabvány szerint a Red/Line család
1. típusú és 3. típusú levezetőjével
Felügyelet SPD: Thermo-Dynamic-Control
Funkció- és hibajelzés
Soros beépített eszköz a DIN 43880 szerint, 7 modul széles

Gyártó: DEHN
Típus: SPD+POP 4 255 C25
Cikksz.: 900785
vagy egyenértékű.

Certificates

Technical data

Általános
Pólusszám	3P + N
Névleges feszültség AC (U_N )	230 / 400 V
SPD
Névleges levezetési áram (8/20) [L-N] (I_n )	5 kA
MCB
Kioldási karakterisztika	C
Névleges áram AC (I_L )	25 A

Általános
Áramellátó rendszer	háromfázisú TT- és TN-rendszer
Pólusszám	3P + N
Névleges feszültség AC (U_N )	230 / 400 V
Névleges frekvencia (f_N )	50 Hz
Üzemi hőmérséklettartomány (T_U )	-25 °C ... +60 °C
Csatlakozási keresztmetszet (L1, L2, L3, N) (min.)	2,5 mm²tömör / finomsodrat
Csatlakozási keresztmetszet (L1, L2, L3, N) (max.)	16 mm²finomsodrat / 25 mm²tömör
Csatlakozóvezeték-keresztmetszet (PE) (min.)	0,75 mm²tömör / finomsodrat
Csatlakozóvezeték-keresztmetszet (PE) (max.)	6 mm²finomsodrat / 10 mm²tömör
Védettségi fajta	IP 20
Beépítési méretek	7 modul, DIN 43880
Szerelés	35 mm-es kalapsínre az EN 60715 szerint
SPD
SPD típus az EN 61643-11 / ... szerint IEC 61643-1/-11	2. Típus
Legnagyobb folyamatos üzemi feszültség AC [L-N] (U_C )	275 V
Legnagyobb folyamatos üzemi feszültség AC [N-PE] (U_C )	255 V
Utánfolyó zárlati áramkioltó képesség [N-PE] (I_fi )	100 A
Névleges levezetési áram (8/20) [L-N] (I_n )	5 kA
Névleges levezetési áram (8/20 µs) [N-PE] (I_n )	20 kA
Maximális levezetési áram (8/20) [L-N] (I_max )	15 kA
Maximális levezetési áram (8/20) [N-PE] (I_max )	40 kA
Feszültségvédelmi szint (U_P )	≤ 1,5 kV
Védővezetőáram (I_PE )	≤ 5 µA
Megszólalási idő [L-N] (t_A )	≤ 25 ns
Megszólalási idő [N-PE] (t_A )	≤ 100 ns
Legnagyobb hálózatoldali túláramvédelem	MCB C 63 A
Zárlati szilárdság max. hálózatoldali túláramvédelem AC esetén (I_SCCR )	6 kA
Időszakos túlfeszültség (TOV) [L-N] (U_T )	335 V / 5 s
Időszakos túlfeszültség (TOV) [N-PE] (U_T )	1200 V / 200 ms
Időszakos túlfeszültség (TOV) – Karakterisztika	Szilárdság
Működés-, hibajelzés	zöld / piros
Portok száma	1
Burkolat anyaga	Hőre lágyuló műanyag, szürke szín, UL 94 V-0
Beszerelés helye	Belső tér
POP
Vizsgálati szempontok	EN 50550
Legnagyobb feszültség kioldás nélkül AC	255 V
Legnagyobb kioldási feszültség AC	415 V
Kioldási idő 275 V AC feszültségszinten	8 s
Kioldási idő 400 V AC feszültségszinten	120 ms
Legnagyobb áram 275 V AC feszültségszinten	0,4 A
Legnagyobb áram 400 V AC feszültségszinten	0,6 A
Teljesítményfelvétel	0,7 VA
Kioldásjelző	vörös
MCB
Kioldási karakterisztika	C
Névleges áram AC (I_L )	25 A
Névleges kapcsolási áram (I_CN)az EN 60898 szerint	6 kA

Product 900785 was added to Notepad.

Go to Notepad

Product 900785 was added to the cart.

Go to Web-Shop

Part No. 900786 SPD+POP 4 255 C32

GTIN 4013364156241, Customs tariff No. (EU): 85363030, Gross weight: 763.00 g, PU: 1.00 db.

Images

Additional information

CAD files

Túlfeszültség-korlátozó SPD+POP 4 255 C32
Kompakt túlfeszültség-korlátozó tranziens és
hálózati frekvenciás túlfeszültségekre integrált
Kismegszakítóval
2. Típusú levezető az EN 61643-11, POP az EN 50550 szerint
Átfogó védelem tranziens és hálózati frekvenciás
túlfeszültségekkel szemben
Csatlakozáskész komplett egység, az egyedi készülékek
járulékos huzalozása nem szükséges
Pólusszám 3P + N
Kioldási karakterisztika MCB / névleges áram MCB C 32 A
Legmagasabb tartós feszültség: 275 V AC
Védelmi feszültségszint: <= 1,5 kV
Névleges levezetési lökőáram: 5 kA / 20 kA
Energetikai koordináció az
DIN EN 62305-4 (VDE 0185-305-4) szabvány szerint a Red/Line család
1. típusú és 3. típusú levezetőjével
Felügyelet SPD: Thermo-Dynamic-Control
Funkció- és hibajelzés
Soros beépített eszköz a DIN 43880 szerint, 7 modul széles

Gyártó: DEHN
Típus: SPD+POP 4 255 C32
Cikksz.: 900786
vagy egyenértékű.

Certificates

Technical data

Általános
Pólusszám	3P + N
Névleges feszültség AC (U_N )	230 / 400 V
SPD
Névleges levezetési áram (8/20) [L-N] (I_n )	5 kA
MCB
Kioldási karakterisztika	C
Névleges áram AC (I_L )	32 A

Általános
Áramellátó rendszer	háromfázisú TT- és TN-rendszer
Pólusszám	3P + N
Névleges feszültség AC (U_N )	230 / 400 V
Névleges frekvencia (f_N )	50 Hz
Üzemi hőmérséklettartomány (T_U )	-25 °C ... +60 °C
Csatlakozási keresztmetszet (L1, L2, L3, N) (min.)	2,5 mm²tömör / finomsodrat
Csatlakozási keresztmetszet (L1, L2, L3, N) (max.)	16 mm²finomsodrat / 25 mm²tömör
Csatlakozóvezeték-keresztmetszet (PE) (min.)	0,75 mm²tömör / finomsodrat
Csatlakozóvezeték-keresztmetszet (PE) (max.)	6 mm²finomsodrat / 10 mm²tömör
Védettségi fajta	IP 20
Beépítési méretek	7 modul, DIN 43880
Szerelés	35 mm-es kalapsínre az EN 60715 szerint
SPD
SPD típus az EN 61643-11 / ... szerint IEC 61643-1/-11	2. Típus
Legnagyobb folyamatos üzemi feszültség AC [L-N] (U_C )	275 V
Legnagyobb folyamatos üzemi feszültség AC [N-PE] (U_C )	255 V
Utánfolyó zárlati áramkioltó képesség [N-PE] (I_fi )	100 A
Névleges levezetési áram (8/20) [L-N] (I_n )	5 kA
Névleges levezetési áram (8/20 µs) [N-PE] (I_n )	20 kA
Maximális levezetési áram (8/20) [L-N] (I_max )	15 kA
Maximális levezetési áram (8/20) [N-PE] (I_max )	40 kA
Feszültségvédelmi szint (U_P )	≤ 1,5 kV
Védővezetőáram (I_PE )	≤ 5 µA
Megszólalási idő [L-N] (t_A )	≤ 25 ns
Megszólalási idő [N-PE] (t_A )	≤ 100 ns
Legnagyobb hálózatoldali túláramvédelem	MCB C 63 A
Zárlati szilárdság max. hálózatoldali túláramvédelem AC esetén (I_SCCR )	6 kA
Időszakos túlfeszültség (TOV) [L-N] (U_T )	335 V / 5 s
Időszakos túlfeszültség (TOV) [N-PE] (U_T )	1200 V / 200 ms
Időszakos túlfeszültség (TOV) – Karakterisztika	Szilárdság
Működés-, hibajelzés	zöld / piros
Portok száma	1
Burkolat anyaga	Hőre lágyuló műanyag, szürke szín, UL 94 V-0
Beszerelés helye	Belső tér
POP
Vizsgálati szempontok	EN 50550
Legnagyobb feszültség kioldás nélkül AC	255 V
Legnagyobb kioldási feszültség AC	415 V
Kioldási idő 275 V AC feszültségszinten	8 s
Kioldási idő 400 V AC feszültségszinten	120 ms
Legnagyobb áram 275 V AC feszültségszinten	0,4 A
Legnagyobb áram 400 V AC feszültségszinten	0,6 A
Teljesítményfelvétel	0,7 VA
Kioldásjelző	vörös
MCB
Kioldási karakterisztika	C
Névleges áram AC (I_L )	32 A
Névleges kapcsolási áram (I_CN)az EN 60898 szerint	6 kA

Product 900786 was added to Notepad.

Go to Notepad

Product 900786 was added to the cart.

Go to Web-Shop

Part No. 900787 SPD+POP 4 255 C40

GTIN 4013364156258, Customs tariff No. (EU): 85363030, Gross weight: 769.00 g, PU: 1.00 db.

Images

Additional information

CAD files

Túlfeszültség-korlátozó SPD+POP 4 255 C40
Kompakt túlfeszültség-korlátozó tranziens és
hálózati frekvenciás túlfeszültségekre integrált
Kismegszakítóval
2. Típusú levezető az EN 61643-11, POP az EN 50550 szerint
Átfogó védelem tranziens és hálózati frekvenciás
túlfeszültségekkel szemben
Csatlakozáskész komplett egység, az egyedi készülékek
járulékos huzalozása nem szükséges
Pólusszám 3P + N
Kioldási karakterisztika MCB / névleges áram MCB C 40 A
Legmagasabb tartós feszültség: 275 V AC
Védelmi feszültségszint: <= 1,5 kV
Névleges levezetési lökőáram: 5 kA / 20 kA
Energetikai koordináció az
DIN EN 62305-4 (VDE 0185-305-4) szabvány szerint a Red/Line család
1. típusú és 3. típusú levezetőjével
Felügyelet SPD: Thermo-Dynamic-Control
Funkció- és hibajelzés
Soros beépített eszköz a DIN 43880 szerint, 7 modul széles

Gyártó: DEHN
Típus: SPD+POP 4 255 C40
Cikksz.: 900787
vagy egyenértékű.

Certificates

Technical data

Általános
Pólusszám	3P + N
Névleges feszültség AC (U_N )	230 / 400 V
SPD
Névleges levezetési áram (8/20) [L-N] (I_n )	5 kA
MCB
Kioldási karakterisztika	C
Névleges áram AC (I_L )	40 A

Általános
Áramellátó rendszer	háromfázisú TT- és TN-rendszer
Pólusszám	3P + N
Névleges feszültség AC (U_N )	230 / 400 V
Névleges frekvencia (f_N )	50 Hz
Üzemi hőmérséklettartomány (T_U )	-25 °C ... +60 °C
Csatlakozási keresztmetszet (L1, L2, L3, N) (min.)	2,5 mm²tömör / finomsodrat
Csatlakozási keresztmetszet (L1, L2, L3, N) (max.)	16 mm²finomsodrat / 25 mm²tömör
Csatlakozóvezeték-keresztmetszet (PE) (min.)	0,75 mm²tömör / finomsodrat
Csatlakozóvezeték-keresztmetszet (PE) (max.)	6 mm²finomsodrat / 10 mm²tömör
Védettségi fajta	IP 20
Beépítési méretek	7 modul, DIN 43880
Szerelés	35 mm-es kalapsínre az EN 60715 szerint
SPD
SPD típus az EN 61643-11 / ... szerint IEC 61643-1/-11	2. Típus
Legnagyobb folyamatos üzemi feszültség AC [L-N] (U_C )	275 V
Legnagyobb folyamatos üzemi feszültség AC [N-PE] (U_C )	255 V
Utánfolyó zárlati áramkioltó képesség [N-PE] (I_fi )	100 A
Névleges levezetési áram (8/20) [L-N] (I_n )	5 kA
Névleges levezetési áram (8/20 µs) [N-PE] (I_n )	20 kA
Maximális levezetési áram (8/20) [L-N] (I_max )	15 kA
Maximális levezetési áram (8/20) [N-PE] (I_max )	40 kA
Feszültségvédelmi szint (U_P )	≤ 1,5 kV
Védővezetőáram (I_PE )	≤ 5 µA
Megszólalási idő [L-N] (t_A )	≤ 25 ns
Megszólalási idő [N-PE] (t_A )	≤ 100 ns
Legnagyobb hálózatoldali túláramvédelem	MCB C 63 A
Zárlati szilárdság max. hálózatoldali túláramvédelem AC esetén (I_SCCR )	6 kA
Időszakos túlfeszültség (TOV) [L-N] (U_T )	335 V / 5 s
Időszakos túlfeszültség (TOV) [N-PE] (U_T )	1200 V / 200 ms
Időszakos túlfeszültség (TOV) – Karakterisztika	Szilárdság
Működés-, hibajelzés	zöld / piros
Portok száma	1
Burkolat anyaga	Hőre lágyuló műanyag, szürke szín, UL 94 V-0
Beszerelés helye	Belső tér
POP
Vizsgálati szempontok	EN 50550
Legnagyobb feszültség kioldás nélkül AC	255 V
Legnagyobb kioldási feszültség AC	415 V
Kioldási idő 275 V AC feszültségszinten	8 s
Kioldási idő 400 V AC feszültségszinten	120 ms
Legnagyobb áram 275 V AC feszültségszinten	0,4 A
Legnagyobb áram 400 V AC feszültségszinten	0,6 A
Teljesítményfelvétel	0,7 VA
Kioldásjelző	vörös
MCB
Kioldási karakterisztika	C
Névleges áram AC (I_L )	40 A
Névleges kapcsolási áram (I_CN)az EN 60898 szerint	6 kA

Product 900787 was added to Notepad.

Go to Notepad

Product 900787 was added to the cart.

Go to Web-Shop

Part No. 900788 SPD+POP 4 255 C63

GTIN 4013364156265, Customs tariff No. (EU): 85363030, Gross weight: 773.00 g, PU: 1.00 db.

Images

Additional information

CAD files

Túlfeszültség-korlátozó SPD+POP 4 255 C63
Kompakt túlfeszültség-korlátozó tranziens és
hálózati frekvenciás túlfeszültségekre integrált
Kismegszakítóval
2. Típusú levezető az EN 61643-11, POP az EN 50550 szerint
Átfogó védelem tranziens és hálózati frekvenciás
túlfeszültségekkel szemben
Csatlakozáskész komplett egység, az egyedi készülékek
járulékos huzalozása nem szükséges
Pólusszám 3P + N
Kioldási karakterisztika MCB / névleges áram MCB C 63 A
Legmagasabb tartós feszültség: 275 V AC
Védelmi feszültségszint: <= 1,5 kV
Névleges levezetési lökőáram: 5 kA / 20 kA
Energetikai koordináció az
DIN EN 62305-4 (VDE 0185-305-4) szabvány szerint a Red/Line család
1. típusú és 3. típusú levezetőjével
Felügyelet SPD: Thermo-Dynamic-Control
Funkció- és hibajelzés
Soros beépített eszköz a DIN 43880 szerint, 7 modul széles

Gyártó: DEHN
Típus: SPD+POP 4 255 C63
Cikksz.: 900788
vagy egyenértékű.

Certificates

Technical data

Általános
Pólusszám	3P + N
Névleges feszültség AC (U_N )	230 / 400 V
SPD
Névleges levezetési áram (8/20) [L-N] (I_n )	5 kA
MCB
Kioldási karakterisztika	C
Névleges áram AC (I_L )	63 A

Általános
Áramellátó rendszer	háromfázisú TT- és TN-rendszer
Pólusszám	3P + N
Névleges feszültség AC (U_N )	230 / 400 V
Névleges frekvencia (f_N )	50 Hz
Üzemi hőmérséklettartomány (T_U )	-25 °C ... +60 °C
Csatlakozási keresztmetszet (L1, L2, L3, N) (min.)	2,5 mm²tömör / finomsodrat
Csatlakozási keresztmetszet (L1, L2, L3, N) (max.)	16 mm²finomsodrat / 25 mm²tömör
Csatlakozóvezeték-keresztmetszet (PE) (min.)	0,75 mm²tömör / finomsodrat
Csatlakozóvezeték-keresztmetszet (PE) (max.)	6 mm²finomsodrat / 10 mm²tömör
Védettségi fajta	IP 20
Beépítési méretek	7 modul, DIN 43880
Szerelés	35 mm-es kalapsínre az EN 60715 szerint
SPD
SPD típus az EN 61643-11 / ... szerint IEC 61643-1/-11	2. Típus
Legnagyobb folyamatos üzemi feszültség AC [L-N] (U_C )	275 V
Legnagyobb folyamatos üzemi feszültség AC [N-PE] (U_C )	255 V
Utánfolyó zárlati áramkioltó képesség [N-PE] (I_fi )	100 A
Névleges levezetési áram (8/20) [L-N] (I_n )	5 kA
Névleges levezetési áram (8/20 µs) [N-PE] (I_n )	20 kA
Maximális levezetési áram (8/20) [L-N] (I_max )	15 kA
Maximális levezetési áram (8/20) [N-PE] (I_max )	40 kA
Feszültségvédelmi szint (U_P )	≤ 1,5 kV
Védővezetőáram (I_PE )	≤ 5 µA
Megszólalási idő [L-N] (t_A )	≤ 25 ns
Megszólalási idő [N-PE] (t_A )	≤ 100 ns
Legnagyobb hálózatoldali túláramvédelem	MCB C 63 A
Zárlati szilárdság max. hálózatoldali túláramvédelem AC esetén (I_SCCR )	6 kA
Időszakos túlfeszültség (TOV) [L-N] (U_T )	335 V / 5 s
Időszakos túlfeszültség (TOV) [N-PE] (U_T )	1200 V / 200 ms
Időszakos túlfeszültség (TOV) – Karakterisztika	Szilárdság
Működés-, hibajelzés	zöld / piros
Portok száma	1
Burkolat anyaga	Hőre lágyuló műanyag, szürke szín, UL 94 V-0
Beszerelés helye	Belső tér
POP
Vizsgálati szempontok	EN 50550
Legnagyobb feszültség kioldás nélkül AC	255 V
Legnagyobb kioldási feszültség AC	415 V
Kioldási idő 275 V AC feszültségszinten	8 s
Kioldási idő 400 V AC feszültségszinten	120 ms
Legnagyobb áram 275 V AC feszültségszinten	0,4 A
Legnagyobb áram 400 V AC feszültségszinten	0,6 A
Teljesítményfelvétel	0,7 VA
Kioldásjelző	vörös
MCB
Kioldási karakterisztika	C
Névleges áram AC (I_L )	63 A
Névleges kapcsolási áram (I_CN)az EN 60898 szerint	6 kA

Product 900788 was added to Notepad.

Go to Notepad

Product 900788 was added to the cart.

Go to Web-Shop

Part No. 900760 POP 2 255 C25

GTIN 4013364156135, Customs tariff No. (EU): 85363030, Gross weight: 297.00 g, PU: 1.00 db.

Images

Additional information

CAD files

Védőberendezés POP 2 255 C25
Védőberendezés hálózati frekvenciás túlfeszültségekkel szemben
integrált kismegszakítóval
POP az EN 50550 szerint
Csatlakozáskész komplett egység, az egyedi készülékek
járulékos huzalozása nem szükséges
Pólusszám 1P + N
Kioldási karakterisztika MCB / névleges áram MCB C 25 A
Névleges megszakítóképesség az EN 60898 szerint 6 kA
Soros beépített eszköz a DIN 43880 szerint, 3 modul széles

Gyártó: DEHN
Típus: POP 2 255 C25
Cikksz.: 900760
vagy egyenértékű.

Certificates

Technical data

MCB
Kioldási karakterisztika	C
Névleges áram AC (I_L )	25 A
Általános
Pólusszám	1P + N
Névleges feszültség AC (U_N )	230 V

POP
Vizsgálati szempontok	EN 50550
Legnagyobb feszültség kioldás nélkül AC	255 V
Legnagyobb kioldási feszültség AC	415 V
Kioldási idő 275 V AC feszültségszinten	8 s
Kioldási idő 400 V AC feszültségszinten	120 ms
Legnagyobb áram 275 V AC feszültségszinten	0,4 A
Legnagyobb áram 400 V AC feszültségszinten	0,6 A
Teljesítményfelvétel	0,7 VA
Kioldásjelző	vörös
MCB
Kioldási karakterisztika	C
Névleges áram AC (I_L )	25 A
Névleges kapcsolási áram (I_CN)az EN 60898 szerint	6 kA
Általános
Áramellátó rendszer	egyfázisú TT- és TN-rendszerek
Pólusszám	1P + N
Névleges feszültség AC (U_N )	230 V
Névleges frekvencia (f_N )	50 Hz
Üzemi hőmérséklettartomány (T_U )	-25 °C ... +60 °C
Csatlakozási keresztmetszet (L, N) (min.)	2,5 mm²tömör / finomsodrat
Csatlakozási keresztmetszet (L, N) (max.)	16 mm²finomsodrat / 25 mm²tömör
Védettségi fajta	IP 20
Beépítési méretek	3 modul, DIN 43880
Szerelés	35 mm-es kalapsínre az EN 60715 szerint

Product 900760 was added to Notepad.

Go to Notepad

Product 900760 was added to the cart.

Go to Web-Shop

Part No. 900761 POP 2 255 C32

GTIN 4013364156142, Customs tariff No. (EU): 85363030, Gross weight: 317.00 g, PU: 1.00 db.

Images

Additional information

CAD files

Védőberendezés POP 2 255 C32
Védőberendezés hálózati frekvenciás túlfeszültségekkel
szemben integrált kismegszakítóval
POP az EN 50550 szerint
Csatlakozáskész komplett egység, az egyedi készülékek
járulékos huzalozása nem szükséges
Pólusszám 1P + N
Kioldási karakterisztika MCB / névleges áram MCB C 32 A
Névleges megszakítóképesség az EN 60898 szerint 6 kA
Soros beépített eszköz a DIN 43880 szerint, 3 modul széles

Gyártó: DEHN
Típus: POP 2 255 C32
Cikksz.: 900761
vagy egyenértékű.

Certificates

Technical data

MCB
Kioldási karakterisztika	C
Névleges áram AC (I_L )	32 A
Általános
Pólusszám	1P + N
Névleges feszültség AC (U_N )	230 V

POP
Vizsgálati szempontok	EN 50550
Legnagyobb feszültség kioldás nélkül AC	255 V
Legnagyobb kioldási feszültség AC	415 V
Kioldási idő 275 V AC feszültségszinten	8 s
Kioldási idő 400 V AC feszültségszinten	120 ms
Legnagyobb áram 275 V AC feszültségszinten	0,4 A
Legnagyobb áram 400 V AC feszültségszinten	0,6 A
Teljesítményfelvétel	0,7 VA
Kioldásjelző	vörös
MCB
Kioldási karakterisztika	C
Névleges áram AC (I_L )	32 A
Névleges kapcsolási áram (I_CN)az EN 60898 szerint	6 kA
Általános
Áramellátó rendszer	egyfázisú TT- és TN-rendszerek
Pólusszám	1P + N
Névleges feszültség AC (U_N )	230 V
Névleges frekvencia (f_N )	50 Hz
Üzemi hőmérséklettartomány (T_U )	-25 °C ... +60 °C
Csatlakozási keresztmetszet (L, N) (min.)	2,5 mm²tömör / finomsodrat
Csatlakozási keresztmetszet (L, N) (max.)	16 mm²finomsodrat / 25 mm²tömör
Védettségi fajta	IP 20
Beépítési méretek	3 modul, DIN 43880
Szerelés	35 mm-es kalapsínre az EN 60715 szerint

Product 900761 was added to Notepad.

Go to Notepad

Product 900761 was added to the cart.

Go to Web-Shop

Part No. 900762 POP 2 255 C40

GTIN 4013364156159, Customs tariff No. (EU): 85363030, Gross weight: 317.00 g, PU: 1.00 db.

Images

Additional information

CAD files

Védőberendezés POP 2 255 C40
Védőberendezés hálózati frekvenciás túlfeszültségekkel
szemben integrált kismegszakítóval
POP az EN 50550 szerint
Csatlakozáskész komplett egység, az egyedi készülékek
járulékos huzalozása nem szükséges
Pólusszám 1P + N
Kioldási karakterisztika MCB / névleges áram MCB C 40 A
Névleges megszakítóképesség az EN 60898 szerint 6 kA
Soros beépített eszköz a DIN 43880 szerint, 3 modul széles

Gyártó: DEHN
Típus: POP 2 255 C40
Cikksz.: 900762
vagy egyenértékű.

Certificates

Technical data

MCB
Kioldási karakterisztika	C
Névleges áram AC (I_L )	40 A
Általános
Pólusszám	1P + N
Névleges feszültség AC (U_N )	230 V

POP
Vizsgálati szempontok	EN 50550
Legnagyobb feszültség kioldás nélkül AC	255 V
Legnagyobb kioldási feszültség AC	415 V
Kioldási idő 275 V AC feszültségszinten	8 s
Kioldási idő 400 V AC feszültségszinten	120 ms
Legnagyobb áram 275 V AC feszültségszinten	0,4 A
Legnagyobb áram 400 V AC feszültségszinten	0,6 A
Teljesítményfelvétel	0,7 VA
Kioldásjelző	vörös
MCB
Kioldási karakterisztika	C
Névleges áram AC (I_L )	40 A
Névleges kapcsolási áram (I_CN)az EN 60898 szerint	6 kA
Általános
Áramellátó rendszer	egyfázisú TT- és TN-rendszerek
Pólusszám	1P + N
Névleges feszültség AC (U_N )	230 V
Névleges frekvencia (f_N )	50 Hz
Üzemi hőmérséklettartomány (T_U )	-25 °C ... +60 °C
Csatlakozási keresztmetszet (L, N) (min.)	2,5 mm²tömör / finomsodrat
Csatlakozási keresztmetszet (L, N) (max.)	16 mm²finomsodrat / 25 mm²tömör
Védettségi fajta	IP 20
Beépítési méretek	3 modul, DIN 43880
Szerelés	35 mm-es kalapsínre az EN 60715 szerint

Product 900762 was added to Notepad.

Go to Notepad

Product 900762 was added to the cart.

Go to Web-Shop

Part No. 900765 POP 4 255 C25

GTIN 4013364156166, Customs tariff No. (EU): 85363030, Gross weight: 547.00 g, PU: 1.00 db.

Images

Additional information

CAD files

Védőberendezés POP 4 255 C25
Védőberendezés hálózati frekvenciás túlfeszültségekkel
szemben integrált kismegszakítóval
POP az EN 50550 szerint
Csatlakozáskész komplett egység, az egyedi készülékek
járulékos huzalozása nem szükséges
Pólusszám 3P + N
Kioldási karakterisztika MCB / névleges áram MCB C 25 A
Névleges megszakítóképesség az EN 60898 szerint 6 kA
Soros beépített eszköz a DIN 43880 szerint, 5 modul széles

Gyártó: DEHN
Típus: POP 4 255 C25
Cikksz.: 900765
vagy egyenértékű.

Certificates

Technical data

Általános
Pólusszám	3P + N
Névleges feszültség AC (U_N )	230 / 400 V
MCB
Kioldási karakterisztika	C
Névleges áram AC (I_L )	25 A

Általános
Áramellátó rendszer	háromfázisú TT- és TN-rendszer
Pólusszám	3P + N
Névleges feszültség AC (U_N )	230 / 400 V
Névleges frekvencia (f_N )	50 Hz
Üzemi hőmérséklettartomány (T_U )	-25 °C ... +60 °C
Csatlakozási keresztmetszet (L1, L2, L3, N) (min.)	2,5 mm²tömör / finomsodrat
Csatlakozási keresztmetszet (L1, L2, L3, N) (max.)	16 mm²finomsodrat / 25 mm²tömör
Védettségi fajta	IP 20
Beépítési méretek	5 modul, DIN 43880
Szerelés	35 mm-es kalapsínre az EN 60715 szerint
POP
Vizsgálati szempontok	EN 50550
Legnagyobb feszültség kioldás nélkül AC	255 V
Legnagyobb kioldási feszültség AC	415 V
Kioldási idő 275 V AC feszültségszinten	8 s
Kioldási idő 400 V AC feszültségszinten	120 ms
Legnagyobb áram 275 V AC feszültségszinten	0,4 A
Legnagyobb áram 400 V AC feszültségszinten	0,6 A
Teljesítményfelvétel	0,7 VA
Kioldásjelző	vörös
MCB
Kioldási karakterisztika	C
Névleges áram AC (I_L )	25 A
Névleges kapcsolási áram (I_CN)az EN 60898 szerint	6 kA

Product 900765 was added to Notepad.

Go to Notepad

Product 900765 was added to the cart.

Go to Web-Shop

Part No. 900766 POP 4 255 C32

GTIN 4013364156173, Customs tariff No. (EU): 85363030, Gross weight: 580.00 g, PU: 1.00 db.

Images

Additional information

CAD files

Védőberendezés POP 4 255 C32
Védőberendezés hálózati frekvenciás túlfeszültségekkel
szemben integrált kismegszakítóval
POP az EN 50550 szerint
Csatlakozáskész komplett egység, az egyedi készülékek
járulékos huzalozása nem szükséges
Pólusszám 3P + N
Kioldási karakterisztika MCB / névleges áram MCB C 32 A
Névleges megszakítóképesség az EN 60898 szerint 6 kA
Soros beépített eszköz a DIN 43880 szerint, 5 modul széles

Gyártó: DEHN
Típus: POP 4 255 C32
Cikksz.: 900766
vagy egyenértékű.

Certificates

Technical data

Általános
Pólusszám	3P + N
Névleges feszültség AC (U_N )	230 / 400 V
MCB
Kioldási karakterisztika	C
Névleges áram AC (I_L )	32 A

Általános
Áramellátó rendszer	háromfázisú TT- és TN-rendszer
Pólusszám	3P + N
Névleges feszültség AC (U_N )	230 / 400 V
Névleges frekvencia (f_N )	50 Hz
Üzemi hőmérséklettartomány (T_U )	-25 °C ... +60 °C
Csatlakozási keresztmetszet (L1, L2, L3, N) (min.)	2,5 mm²tömör / finomsodrat
Csatlakozási keresztmetszet (L1, L2, L3, N) (max.)	2,5 mm²tömör / finomsodrat
Védettségi fajta	IP 20
Beépítési méretek	5 modul, DIN 43880
Szerelés	35 mm-es kalapsínre az EN 60715 szerint
POP
Vizsgálati szempontok	EN 50550
Legnagyobb feszültség kioldás nélkül AC	255 V
Legnagyobb kioldási feszültség AC	415 V
Kioldási idő 275 V AC feszültségszinten	8 s
Kioldási idő 400 V AC feszültségszinten	120 ms
Legnagyobb áram 275 V AC feszültségszinten	0,4 A
Legnagyobb áram 400 V AC feszültségszinten	0,6 A
Teljesítményfelvétel	0,7 VA
Kioldásjelző	vörös
MCB
Kioldási karakterisztika	C
Névleges áram AC (I_L )	32 A
Névleges kapcsolási áram (I_CN)az EN 60898 szerint	6 kA

Product 900766 was added to Notepad.

Go to Notepad

Product 900766 was added to the cart.

Go to Web-Shop

Part No. 900767 POP 4 255 C40

GTIN 4013364156180, Customs tariff No. (EU): 85363030, Gross weight: 586.00 g, PU: 1.00 db.

Images

Additional information

CAD files

Védőberendezés POP 4 255 C40
Védőberendezés hálózati frekvenciás túlfeszültségekkel
szemben integrált kismegszakítóval
POP az EN 50550 szerint
Csatlakozáskész komplett egység, az egyedi készülékek
járulékos huzalozása nem szükséges
Pólusszám 3P + N
Kioldási karakterisztika MCB / névleges áram MCB C 40 A
Névleges megszakítóképesség az EN 60898 szerint 6 kA
Soros beépített eszköz a DIN 43880 szerint, 5 modul széles

Gyártó: DEHN
Típus: POP 4 255 C40
Cikksz.: 900767
vagy egyenértékű.

Certificates

Technical data

Általános
Pólusszám	3P + N
Névleges feszültség AC (U_N )	230 / 400 V
MCB
Kioldási karakterisztika	C
Névleges áram AC (I_L )	40 A

Általános
Áramellátó rendszer	háromfázisú TT- és TN-rendszer
Pólusszám	3P + N
Névleges feszültség AC (U_N )	230 / 400 V
Névleges frekvencia (f_N )	50 Hz
Üzemi hőmérséklettartomány (T_U )	-25 °C ... +60 °C
Csatlakozási keresztmetszet (L1, L2, L3, N) (min.)	2,5 mm²tömör / finomsodrat
Csatlakozási keresztmetszet (L1, L2, L3, N) (max.)	2,5 mm²tömör / finomsodrat
Védettségi fajta	IP 20
Beépítési méretek	5 modul, DIN 43880
Szerelés	35 mm-es kalapsínre az EN 60715 szerint
POP
Vizsgálati szempontok	EN 50550
Legnagyobb feszültség kioldás nélkül AC	255 V
Legnagyobb kioldási feszültség AC	415 V
Kioldási idő 275 V AC feszültségszinten	8 s
Kioldási idő 400 V AC feszültségszinten	120 ms
Legnagyobb áram 275 V AC feszültségszinten	0,4 A
Legnagyobb áram 400 V AC feszültségszinten	0,6 A
Teljesítményfelvétel	0,7 VA
Kioldásjelző	vörös
MCB
Kioldási karakterisztika	C
Névleges áram AC (I_L )	40 A
Névleges kapcsolási áram (I_CN)az EN 60898 szerint	6 kA

Product 900767 was added to Notepad.

Go to Notepad

Product 900767 was added to the cart.

Go to Web-Shop

Part No. 900768 POP 4 255 C63

GTIN 4013364156197, Customs tariff No. (EU): 85363030, Gross weight: 591.00 g, PU: 1.00 db.

Images

Additional information

CAD files

Védőberendezés POP 4 255 C63
Védőberendezés hálózati frekvenciás túlfeszültségekkel
szemben integrált kismegszakítóval
POP az EN 50550 szerint
Csatlakozáskész komplett egység, az egyedi készülékek
járulékos huzalozása nem szükséges
Pólusszám 3P + N
Kioldási karakterisztika MCB / névleges áram MCB C 63 A
Névleges megszakítóképesség az EN 60898 szerint 6 kA
Soros beépített eszköz a DIN 43880 szerint, 5 modul széles

Gyártó: DEHN
Típus: POP 4 255 C63
Cikksz.: 900768
vagy egyenértékű.

Certificates

Technical data

Általános
Pólusszám	3P + N
Névleges feszültség AC (U_N )	230 / 400 V
MCB
Kioldási karakterisztika	C
Névleges áram AC (I_L )	63 A

Általános
Áramellátó rendszer	háromfázisú TT- és TN-rendszer
Pólusszám	3P + N
Névleges feszültség AC (U_N )	230 / 400 V
Névleges frekvencia (f_N )	50 Hz
Üzemi hőmérséklettartomány (T_U )	-25 °C ... +60 °C
Csatlakozási keresztmetszet (L1, L2, L3, N) (min.)	2,5 mm²tömör / finomsodrat
Csatlakozási keresztmetszet (L1, L2, L3, N) (max.)	2,5 mm²tömör / finomsodrat
Védettségi fajta	IP 20
Beépítési méretek	5 modul, DIN 43880
Szerelés	35 mm-es kalapsínre az EN 60715 szerint
POP
Vizsgálati szempontok	EN 50550
Legnagyobb feszültség kioldás nélkül AC	255 V
Legnagyobb kioldási feszültség AC	415 V
Kioldási idő 275 V AC feszültségszinten	8 s
Kioldási idő 400 V AC feszültségszinten	120 ms
Legnagyobb áram 275 V AC feszültségszinten	0,4 A
Legnagyobb áram 400 V AC feszültségszinten	0,6 A
Teljesítményfelvétel	0,7 VA
Kioldásjelző	vörös
MCB
Kioldási karakterisztika	C
Névleges áram AC (I_L )	63 A
Névleges kapcsolási áram (I_CN)az EN 60898 szerint	6 kA

Product 900768 was added to Notepad.

Go to Notepad

Product 900768 was added to the cart.

Go to Web-Shop

Part No. 900720 POP SA 3P 230

GTIN 4013364477377, Customs tariff No. (EU): 85363030, Gross weight: 141.37 g, PU: 1.00 db.

Images

Open PDF

Additional information

Védőberendezés POP SA 3P 230
Védőberendezés
hálózati frekvenciás túlfeszültségekkel szemben
külső teljesítmény- és
kismegszakítók kioldásához
POP IEC 63052 cat. 4.1.3S2
Pólusszám 3P + N
beállítható kimeneti kapcsolójel
12 V – 230 V
Soros beépített eszköz a DIN 43880
szerint, 2 modul széles

Gyártó: DEHN
Típus: POP SA 3P 230
Cikksz.: 900720
vagy egyenértékű.

Technical data

Pólusszám	3P + N
Névleges feszültség AC (U_N )	230 / 400 V

Általános
Áramellátó rendszer	háromfázisú TT- és TN-rendszer
Pólusszám	3P + N
Névleges feszültség AC (U_N )	230 / 400 V
Névleges frekvencia (f_N )	50 Hz
Üzemi hőmérséklettartomány (T_U )	-5 °C ... +45 °C
Csatlakozási keresztmetszet (L1, L2, L3, N) (min.)	0,5 mm²tömör / finomsodrat
Csatlakozási keresztmetszet (L1, L2, L3, N) (max.)	2,5 mm²finomsodrat / 4 mm²tömör
Védettségi fajta	IP 20
Beépítési méretek	2 modul, DIN 43880
Szerelés	35 mm-es kalapsínre az EN 60715 szerint
Működésjelző	RGB LED
POP
Vizsgálati szempontok	IEC 63052 Kat. 4.1.3S2
Legnagyobb feszültség kioldás nélkül AC	255 V
Legnagyobb kioldási feszültség AC	440 V
Kioldási idő 400 V AC feszültségszinten	140 ms

Product 900720 was added to Notepad.

Go to Notepad

Product 900720 was added to the cart.

Go to Web-Shop

SPD+POP+MCB / POP+MCB / POP

Kétpólusú SPD+POP+MCB

Part No. 900780 SPD+POP 2 255 C25

You are not authorized to download 900780.stp

You are not authorized to download 900780.igs

You are not authorized to download 900780.jt

You are not authorized to download 900780.dwg

You are not authorized to download 900780m_E.dxf

Product 900780 was added to Notepad.

Product 900780 was added to the cart.

Part No. 900781 SPD+POP 2 255 C32

You are not authorized to download 900781.stp

You are not authorized to download 900781.igs

You are not authorized to download 900781.jt

You are not authorized to download 900781.dwg

You are not authorized to download 900780m_E.dxf

Product 900781 was added to Notepad.

Product 900781 was added to the cart.

Part No. 900782 SPD+POP 2 255 C40

You are not authorized to download 900782.stp

You are not authorized to download 900782.igs

You are not authorized to download 900782.jt

You are not authorized to download 900782.dwg

You are not authorized to download 900780m_E.dxf

Product 900782 was added to Notepad.

Product 900782 was added to the cart.

Négypólusú SPD+POP+MCB

Part No. 900785 SPD+POP 4 255 C25

You are not authorized to download 900785.stp

You are not authorized to download 900786.igs

You are not authorized to download 900785.jt

You are not authorized to download 900785.dwg

You are not authorized to download 900785m_E.dxf

Product 900785 was added to Notepad.

Product 900785 was added to the cart.

Part No. 900786 SPD+POP 4 255 C32

You are not authorized to download 900786.stp

You are not authorized to download 900786.igs

You are not authorized to download 900786.jt

You are not authorized to download 900786.dwg

You are not authorized to download 900785m_E.dxf

Product 900786 was added to Notepad.

Product 900786 was added to the cart.

Part No. 900787 SPD+POP 4 255 C40

You are not authorized to download 900787.stp

You are not authorized to download 900787.igs

You are not authorized to download 900787.jt

You are not authorized to download 900787.dwg

You are not authorized to download 900785m_E.dxf

Product 900787 was added to Notepad.

Product 900787 was added to the cart.

Part No. 900788 SPD+POP 4 255 C63

You are not authorized to download 900788.stp

You are not authorized to download 900788.igs

You are not authorized to download 900788.jt

You are not authorized to download 900788.dwg

You are not authorized to download 900785m_E.dxf

Product 900788 was added to Notepad.

Product 900788 was added to the cart.

Kétpólusú POP+MCB

Part No. 900760 POP 2 255 C25

You are not authorized to download 900760.stp

You are not authorized to download 900760.igs

You are not authorized to download 900760.jt

You are not authorized to download 900761.dwg

You are not authorized to download 900760m_E.dxf

Product 900760 was added to Notepad.

Product 900760 was added to the cart.

Part No. 900761 POP 2 255 C32

You are not authorized to download 900761.stp

You are not authorized to download 900761.igs

You are not authorized to download 900761.jt

You are not authorized to download 900761.dwg

You are not authorized to download 900760m_E.dxf

Product 900761 was added to Notepad.

Product 900761 was added to the cart.

Part No. 900762 POP 2 255 C40

You are not authorized to download 900762.stp

You are not authorized to download 900762.igs

You are not authorized to download 900762.jt
