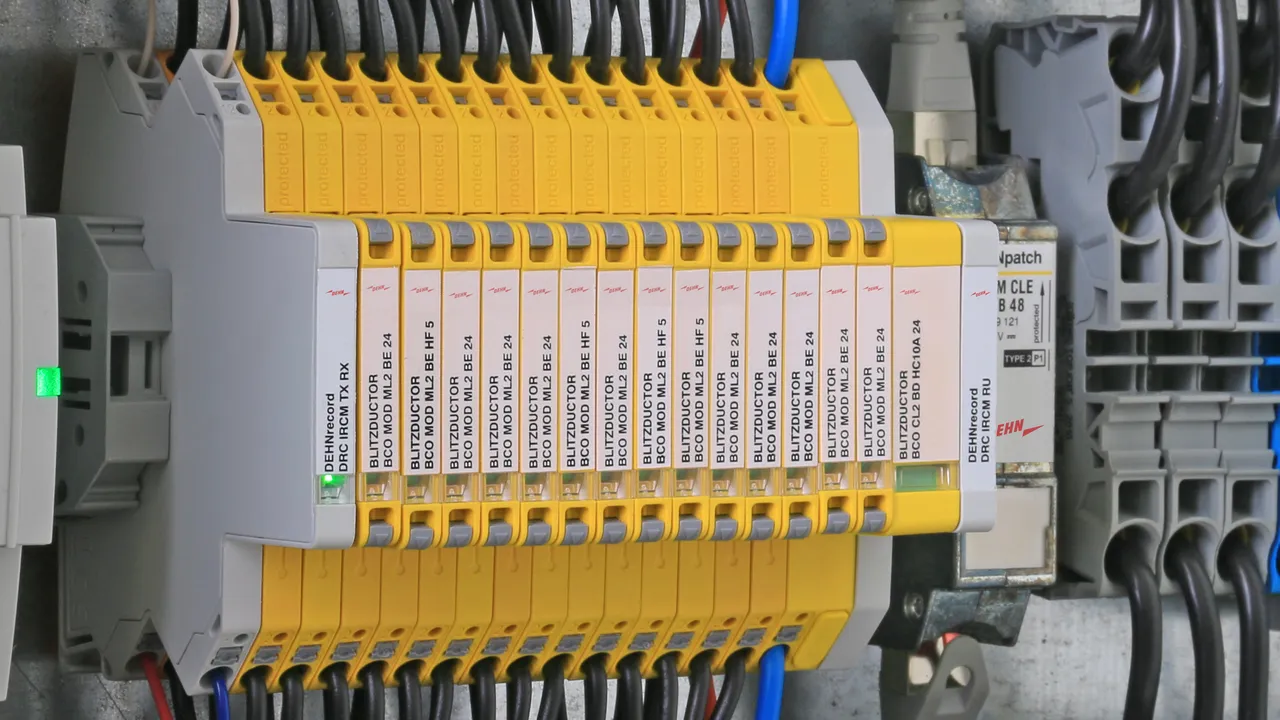

BLITZDUCTORconnect – Compact

Univerzális villámáram-levezető és túlfeszültség-védelmi készülék

Mérési, vezérlő és szabályozási áramkörök, valamint busz- és telekommunikációs rendszerek védelmére
Nagy levezetési képesség 3 kA (10/350 µs), 10 kA (8/20 µs)
Legnagyobb levezetési áram, Imax akár 20 kA (8/20 µs)
Kis feszültségvédelmi szint, ami végkészülékeket is képes megvédeni

Kompakt védelmi készülék

Gyors és egyszerű vezetékcsatlakozás a rúgós csatlakozástechnikának köszönhetően
Nagy rendelkezésreállás a FailSafe tulajdonságnak köszönhetően

Funkcionálisan optimizált kivitel csak 6 mm-es szélességben

LifeCheck és vizuális állapotjelzés a modulba integrálva
Egyszerű állapot-távjelzés az opcionális távjelző egységgel
Rezgés- és ütésállóság ellen tesztelt a biztonságos működésért

Details

**Maximális rendelkezésre állás**
Tanúsítványok gyújtószikramentes áramkörökben történő felhasználásra

lorem ipsum — **Maximális rendelkezésre állás**
Tanúsítványok gyújtószikramentes áramkörökben történő felhasználásra

**Gyors állapotellenőrzés - szempillantás alatt**
Beépített állapotjelzés a könnyű és gyors karbantartásért

**Könnyű karbantartás**
Egyszerű állapotjelzés felügyeleti egységgel védőkészülék csoportok számára

**Csatlakozás = Védelem**
Rugós csatlakozástechnika az egyszerű és gyors vezetékcsatlakozás érdekében

Filter products

BCO CL2 B 180

Helytakarékos, kompakt, 6 mm szélességű villámáram-levezető rugós csatlakozástechnikával, állapotjelzéssel, két egyedi ér védelmére villámvédelmi potenciálkiegyenlítéshez, valamint az árnyékolt kábelek árnyékolásának közvetett földelésére.

1 Product

Part No. 927910 BCO CL2 B 180

GTIN 4013364411739, Customs tariff No. (EU): 85363010, Gross weight: 57.86 g, PU: 1.00 db.

Images

Additional information

CAD files

Villámáram-levezető BLITZDUCTORconnect CL2 B 180
kompakt villámáram-levezető
2 egyedi ér védelmére a
villámvédelem-potenciálkiegyenlítés, valamint
árnyékolt vezetékek közvetett
földelése számára
bevizsgálva az EN/IEC 61643-21 szerint és energetikailag
koordinálva az IEC 61643-22 szerint
Levezetőosztály 1. típus
Impulzuskategória: C2, C3, B2, D1
Üzemállapot-kijelzés, szélesség 6 mm
Legmagasabb tartós feszültség: 180,0 V DC / 127,0 V AC
Névleges áram 80 °C-on: 1,2 A
C2 névleges levezetési impulzus erenként (8/20): 5 kA
C2 Névleges levezetési impulzus összesen (8/20): 10 kA
D1 Villámáram impulzus (10/350 µs) erenként: 1,5 kA
D1 Villámáram impulzus (10/350 µs) összesen: 3 kA
Vezetékcsatlakozás: Push-in

Gyártó: DEHN
Típus: BCO CL2 B 180
Cikksz.: 927910
vagy egyenértékű.

Certificates

Technical data

SPD osztály	A
Legnagyobb folyamatos üzemi feszültség DC (U_C )	180 V
Névleges áram (I_L )	1.2 A
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Soros ellenállás per ér	0 ohm
Tanúsítványok	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Részleteket lásd: www.dehn.de

SPD osztály	A
Impulzus kategória	D1, C2, C3
Névleges feszültség (U_N )	180 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	180 V
Legnagyobb folyamatos üzemi feszültség AC (U_C )	127 V
Névleges áram (I_L )	1.2 A
D1 villámáram impulzus (10/350 µs) összesen (I_imp )	3 kA
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 Névleges levezetési áram (8/20 µs) per ér (I_n )	5 kA
Védelmi feszültségszint ér-ér In C2 (U_P )	≤ 1100 V
Védelmi feszültségszint ér-védőföld In C2-nél (U_P )	≤ 800 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 950 V
Védelmi feszültségszint ér-védőföld 1 kV/µs C3 (U_P )	≤ 700 V
Soros ellenállás per ér	0 ohm
Határfrekvencia ér-ér 100 ohm-nál (f_G )	150 MHz
Kapacitás ér-ér (C)	≤ 10 pF
Kapacitás ér-védőföld (C)	≤ 13 pF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Védettség	IP 20
Szerelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Csatlakozás (bemenet / kimenet)	rugós / rugós
Csatlakozóvezeték-keresztmetszet, tömör	0.2-2.5 mm²
Csatlakozóvezeték-keresztmetszet, finomsodrat	0.2-2.5 mm²
Földelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Tokozat anyaga	polyamide PA 6.6
Szín	sárga
Vizsgálati szabványok	IEC 61643-21 / MSZ EN 61643-21
Tanúsítványok	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL besorolás	max. SIL3 ^*)
ATEX tanúsítványok	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx tanúsítványok	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Kiegészítő műszaki adatok:	---------------------------------
– Levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Védelmi feszültségszint ér-védőföld 1 kV/μs C3 Imax után (U_P )	≤ 700 V
^*) Részleteket lásd: www.dehn.de

Product 927910 was added to Notepad.

Go to Notepad

Product 927910 was added to the cart.

Go to Web-Shop

BCO CL2 BE

Helytakarékos, kompakt kombinált védelmi készülék 6 mm-es szélességgel és rugós csatlakozástechnikával, állapotjelzéssel két közös referenciapotenciálú egyedi ér, illetve aszimmetrikus interfészek védelmére.

3 Products

Part No. 927922 BCO CL2 BE 12

GTIN 4013364411951, Customs tariff No. (EU): 85363010, Gross weight: 57.86 g, PU: 1.00 db.

Predecessor

Images

Additional information

CAD files

Kombinált levezető BLITZDUCTORconnect CL2 BE 12
kompakt kombinált levezető
2 egyedi ér védelmére
közös referenciapotenciállal, valamint aszimmetrikus interfészekkel
bevizsgálva az EN/IEC 61643-21 szerint és energetikailag
koordinálva az IEC 61643-22 szerint
Levezetőosztály 1. típus / P1
Impulzuskategória: C1, C2, C3, B2, D1
Üzemállapot-kijelzés, szélesség 6 mm
Legmagasabb tartós feszültség: 15,0 V DC / 10,6 V AC
Névleges áram 70 °C-on: 0,75 A
C2 névleges levezetési impulzus erenként (8/20): 5 kA
C2 Névleges levezetési impulzus összesen (8/20): 10 kA
D1 Villámáram impulzus (10/350 µs) erenként: 1,5 kA
D1 Villámáram impulzus (10/350 µs) összesen: 3 kA
Vezetékcsatlakozás: Push-in

Gyártó: DEHN
Típus: BCO CL2 BE 12
Cikksz.: 927922
vagy egyenértékű.

Certificates

Technical data

SPD osztály	M
Legnagyobb folyamatos üzemi feszültség DC (U_C )	15 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-ér (f_G )	1.4 MHz
Tanúsítványok	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Részleteket lásd: www.dehn.de

SPD osztály	M
Impulzus kategória	D1, C1, C2, C3, B2
Névleges feszültség (U_N )	12 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	15 V
Legnagyobb folyamatos üzemi feszültség AC (U_C )	10.6 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) összesen (I_imp )	3 kA
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 Névleges levezetési áram (8/20 µs) per ér (I_n )	5 kA
Védelmi feszültségszint ér-ér In C2 (U_P )	≤ 48 V
Védelmi feszültségszint ér-védőföld In C2-nél (U_P )	≤ 45 V
Védelmi feszültségszint ér-ér In C1 (U_P )	≤ 48 V
Védelmi feszültségszint ér-védőföld In C1 (U_P )	≤ 45 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 38 V
Védelmi feszültségszint ér-védőföld 1 kV/µs C3 (U_P )	≤ 20 V
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-ér (f_G )	1.4 MHz
Kapacitás ér-ér (C)	≤ 2,5 nF
Kapacitás ér-védőföld (C)	≤ 4 nF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Védettség	IP 20
Szerelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Csatlakozás (bemenet / kimenet)	rugós / rugós
Csatlakozóvezeték-keresztmetszet, tömör	0.2-2.5 mm²
Csatlakozóvezeték-keresztmetszet, finomsodrat	0.2-2.5 mm²
Földelés	35 mm-es kalapsín MSZ EN 60715 szerint
Tokozat anyaga	Polyamid PA 6.6
Szín	sárga
Vizsgálati szabványok	IEC 61643-21 / MSZ EN 61643-21
Tanúsítványok	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL besorolás	max. SIL3 ^*)
ATEX tanúsítványok	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx tanúsítványok	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Kiegészítő műszaki adatok:	---------------------------------
– Legnagyobb levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Védelmi feszültségszint ér-védőföld 1 kV/μs C3 Imax után (U_P )	≤ 20 V
^*) Részleteket lásd: www.dehn.de

Product 927922 was added to Notepad.

Go to Notepad

Product 927922 was added to the cart.

Go to Web-Shop

Part No. 927924 BCO CL2 BE 24

GTIN 4013364411968, Customs tariff No. (EU): 85363010, Gross weight: 57.86 g, PU: 1.00 db.

Predecessor

Images

Additional information

CAD files

Kombinált levezető BLITZDUCTORconnect CL2 BE 24
kompakt kombinált levezető
2 egyedi ér védelmére
közös referenciapotenciállal, valamint aszimmetrikus interfészekkel
bevizsgálva az EN/IEC 61643-21 szerint és energetikailag
koordinálva az IEC 61643-22 szerint
Levezetőosztály 1. típus / P1
Impulzuskategória: C1, C2, C3, B2, D1
Üzemállapot-kijelzés, szélesség 6 mm
Legmagasabb tartós feszültség: 33,0 V DC / 23,3 V AC
Névleges áram 70 °C-on: 0,75 A
C2 névleges levezetési impulzus erenként (8/20): 5 kA
C2 Névleges levezetési impulzus összesen (8/20): 10 kA
D1 Villámáram impulzus (10/350 µs) erenként: 1,5 kA
D1 Villámáram impulzus (10/350 µs) összesen: 3 kA
Vezetékcsatlakozás: Push-in

Gyártó: DEHN
Típus: BCO CL2 BE 24
Cikksz.: 927924
vagy egyenértékű.

Certificates

Technical data

SPD osztály	M
Legnagyobb folyamatos üzemi feszültség DC (U_C )	33 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-ér (f_G )	3.4 MHz
Tanúsítványok	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Részleteket lásd: www.dehn.de

SPD osztály	M
Impulzus kategória	D1, C1, C2, C3, B2
Névleges feszültség (U_N )	24 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	33 V
Legnagyobb folyamatos üzemi feszültség AC (U_C )	23.3 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) összesen (I_imp )	3 kA
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 Névleges levezetési áram (8/20 µs) per ér (I_n )	5 kA
Védelmi feszültségszint ér-ér In C2 (U_P )	≤ 90 V
Védelmi feszültségszint ér-védőföld In C2-nél (U_P )	≤ 75 V
Védelmi feszültségszint ér-ér In C1 (U_P )	≤ 90 V
Védelmi feszültségszint ér-védőföld In C1 (U_P )	≤ 75 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 85 V
Védelmi feszültségszint ér-védőföld 1 kV/µs C3 (U_P )	≤ 45 V
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-ér (f_G )	3.4 MHz
Kapacitás ér-ér (C)	≤ 1 nF
Kapacitás ér-védőföld (C)	≤ 2 nF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Védettség	IP 20
Szerelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Csatlakozás (bemenet / kimenet)	rugós / rugós
Csatlakozóvezeték-keresztmetszet, tömör	0.2-2.5 mm²
Csatlakozóvezeték-keresztmetszet, finomsodrat	0.2-2.5 mm²
Földelés	35 mm-es kalapsín MSZ EN 60715 szerint
Tokozat anyaga	Polyamid PA 6.6
Szín	sárga
Vizsgálati szabványok	IEC 61643-21 / MSZ EN 61643-21
Tanúsítványok	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL besorolás	max. SIL3 ^*)
ATEX tanúsítványok	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx tanúsítványok	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Kiegészítő műszaki adatok:	---------------------------------
– Legnagyobb levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Védelmi feszültségszint ér-védőföld 1 kV/μs C3 Imax után (U_P )	≤ 45 V
^*) Részleteket lásd: www.dehn.de

Product 927924 was added to Notepad.

Go to Notepad

Product 927924 was added to the cart.

Go to Web-Shop

Part No. 927925 BCO CL2 BE 48

GTIN 4013364411975, Customs tariff No. (EU): 85363010, Gross weight: 57.86 g, PU: 1.00 db.

Predecessor

Images

Additional information

CAD files

Kombinált levezető BLITZDUCTORconnect CL2 BE 48
kompakt kombinált levezető
2 egyedi ér védelmére
közös referenciapotenciállal, valamint aszimmetrikus interfészekkel
bevizsgálva az EN/IEC 61643-21 szerint és energetikailag
koordinálva az IEC 61643-22 szerint
Levezetőosztály 1. típus / P1
Impulzuskategória: C1, C2, C3, B2, D1
Üzemállapot-kijelzés, szélesség 6 mm
Legmagasabb tartós feszültség: 54,0 V DC / 38,1 V AC
Névleges áram 70 °C-on: 0,75 A
C2 névleges levezetési impulzus erenként (8/20): 5 kA
C2 Névleges levezetési impulzus összesen (8/20): 10 kA
D1 Villámáram impulzus (10/350 µs) erenként: 1,5 kA
D1 Villámáram impulzus (10/350 µs) összesen: 3 kA
Vezetékcsatlakozás: Push-in

Gyártó: DEHN
Típus: BCO CL2 BE 48
Cikksz.: 927925
vagy egyenértékű.

Certificates

Technical data

SPD osztály	M
Legnagyobb folyamatos üzemi feszültség DC (U_C )	54 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-ér (f_G )	5 MHz
Tanúsítványok	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Részleteket lásd: www.dehn.de

SPD osztály	M
Impulzus kategória	D1, C1, C2, C3, B2
Névleges feszültség (U_N )	48 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	54 V
Legnagyobb folyamatos üzemi feszültség AC (U_C )	38.1 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) összesen (I_imp )	3 kA
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 Névleges levezetési áram (8/20 µs) per ér (I_n )	5 kA
Védelmi feszültségszint ér-ér In C2 (U_P )	≤ 140 V
Védelmi feszültségszint ér-védőföld In C2-nél (U_P )	≤ 90 V
Védelmi feszültségszint ér-ér In C1 (U_P )	≤ 140 V
Védelmi feszültségszint ér-védőföld In C1 (U_P )	≤ 90 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 130 V
Védelmi feszültségszint ér-védőföld 1 kV/µs C3 (U_P )	≤ 68 V
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-ér (f_G )	5 MHz
Kapacitás ér-ér (C)	≤ 1 nF
Kapacitás ér-védőföld (C)	≤ 1,5 nF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Védettség	IP 20
Szerelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Csatlakozás (bemenet / kimenet)	rugós / rugós
Csatlakozóvezeték-keresztmetszet, tömör	0.2-2.5 mm²
Csatlakozóvezeték-keresztmetszet, finomsodrat	0.2-2.5 mm²
Földelés	35 mm-es kalapsín MSZ EN 60715 szerint
Tokozat anyaga	Polyamid PA 6.6
Szín	sárga
Vizsgálati szabványok	IEC 61643-21 / MSZ EN 61643-21
Tanúsítványok	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL besorolás	max. SIL3 ^*)
ATEX tanúsítványok	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx tanúsítványok	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Kiegészítő műszaki adatok:	---------------------------------
– Legnagyobb levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Védelmi feszültségszint ér-védőföld 1 kV/μs C3 Imax után (U_P )	≤ 68 V
^*) Részleteket lásd: www.dehn.de

Product 927925 was added to Notepad.

Go to Notepad

Product 927925 was added to the cart.

Go to Web-Shop

BCO CL2 BD

Helytakarékos, kompakt kombinált védelmi készülék 6 mm-es szélességgel, rugós csatlakozástechnikával, állapotjelzéssel, egy érpár, földpotenciálfüggetlen szimmetrikus interfész védelmére.

3 Products

Part No. 927942 BCO CL2 BD 12

GTIN 4013364411777, Customs tariff No. (EU): 85363010, Gross weight: 57.86 g, PU: 1.00 db.

Predecessor

Images

Additional information

CAD files

Kombinált levezető BLITZDUCTORconnect CL2 BD 12
kompakt kombinált levezető
földpotenciálmentes szimmetrikus interfészek
egy érpárjának védelmére.
bevizsgálva az EN/IEC 61643-21 szerint és energetikailag
koordinálva az IEC 61643-22 szerint
Levezetőosztály 1. típus / P2
Impulzuskategória: C1, C2, C3, B2, D1
Üzemállapot-kijelzés, szélesség 6 mm
Legmagasabb tartós feszültség: 15,0 V DC / 10,6 V AC
Névleges áram 70 °C-on: 0,75 A
C2 névleges levezetési impulzus erenként (8/20): 5 kA
C2 Névleges levezetési impulzus összesen (8/20): 10 kA
D1 Villámáram impulzus (10/350 µs) erenként: 1,5 kA
D1 Villámáram impulzus (10/350 µs) összesen: 3 kA
Vezetékcsatlakozás: Push-in

Gyártó: DEHN
Típus: BCO CL2 BD 12
Cikksz.: 927942
vagy egyenértékű.

Certificates

Technical data

SPD osztály	L
Legnagyobb folyamatos üzemi feszültség DC (U_C )	15 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-ér (f_G )	2.6 MHz
Tanúsítványok	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Részleteket lásd: www.dehn.de

SPD osztály	L
Impulzus kategória	D1, C1, C2, C3, B2
Névleges feszültség (U_N )	12 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	15 V
Legnagyobb folyamatos üzemi feszültség AC (U_C )	10.6 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) összesen (I_imp )	3 kA
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 Névleges levezetési áram (8/20 µs) per ér (I_n )	5 kA
Védelmi feszültségszint ér-ér In C2 (U_P )	≤ 32 V
Védelmi feszültségszint ér-védőföld In C2-nél (U_P )	≤ 600 V
Védelmi feszültségszint ér-ér In C1 (U_P )	≤ 32 V
Védelmi feszültségszint ér-védőföld In C1 (U_P )	≤ 600 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 20 V
Védelmi feszültségszint ér-védőföld 1 kV/µs C3 (U_P )	≤ 600 V
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-ér (f_G )	2.6 MHz
Kapacitás ér-ér (C)	≤ 2,5 nF
Kapacitás ér-védőföld (C)	≤ 16 pF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Védettség	IP 20
Szerelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Csatlakozás (bemenet / kimenet)	rugós / rugós
Csatlakozóvezeték-keresztmetszet, tömör	0.2-2.5 mm²
Csatlakozóvezeték-keresztmetszet, finomsodrat	0.2-2.5 mm²
Földelés	35 mm-es kalapsín MSZ EN 60715 szerint
Tokozat anyaga	Polyamid PA 6.6
Szín	sárga
Vizsgálati szabványok	IEC 61643-21 / MSZ EN 61643-21
Tanúsítványok	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL besorolás	max. SIL3 ^*)
ATEX tanúsítványok	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx tanúsítványok	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Kiegészítő műszaki adatok:	---------------------------------
– Legnagyobb levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Védelmi feszültségszint ér-védőföld 1 kV/μs C3 Imax után (U_P )	≤ 600 V
^*) Részleteket lásd: www.dehn.de

Product 927942 was added to Notepad.

Go to Notepad

Product 927942 was added to the cart.

Go to Web-Shop

Part No. 927944 BCO CL2 BD 24

GTIN 4013364411784, Customs tariff No. (EU): 85363010, Gross weight: 57.86 g, PU: 1.00 db.

Predecessor

Images

Additional information

CAD files

Kombinált levezető BLITZDUCTORconnect CL2 BD 24
kompakt kombinált levezető
földpotenciálmentes szimmetrikus interfészek
egy érpárjának védelmére.
bevizsgálva az EN/IEC 61643-21 szerint és energetikailag
koordinálva az IEC 61643-22 szerint
Levezetőosztály 1. típus / P2
Impulzuskategória: C1, C2, C3, B2, D1
Üzemállapot-kijelzés
Legmagasabb tartós feszültség: 36,0 V DC / 25,4 V AC
Névleges áram 70 °C-on: 0,75 A
C2 névleges levezetési impulzus erenként (8/20): 5 kA
C2 Névleges levezetési impulzus összesen (8/20): 10 kA
D1 Villámáram impulzus (10/350 µs) erenként: 1,5 kA
D1 Villámáram impulzus (10/350 µs) összesen: 3 kA
Vezetékcsatlakozás: Push-in
beépítési szélesség 6 mm

Gyártó: DEHN
Típus: BCO CL2 BD 24
Cikksz.: 927944
vagy egyenértékű.

Certificates

Technical data

SPD osztály	L
Legnagyobb folyamatos üzemi feszültség DC (U_C )	36 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-ér (f_G )	5.8 MHz
Tanúsítványok	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Részleteket lásd: www.dehn.de

SPD osztály	L
Impulzus kategória	D1, C1, C2, C3, B2
Névleges feszültség (U_N )	24 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	36 V
Legnagyobb folyamatos üzemi feszültség AC (U_C )	25.4 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) összesen (I_imp )	3 kA
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 Névleges levezetési áram (8/20 µs) per ér (I_n )	5 kA
Védelmi feszültségszint ér-ér In C2 (U_P )	≤ 57 V
Védelmi feszültségszint ér-védőföld In C2-nél (U_P )	≤ 600 V
Védelmi feszültségszint ér-ér In C1 (U_P )	≤ 57 V
Védelmi feszültségszint ér-védőföld In C1 (U_P )	≤ 600 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 46 V
Védelmi feszültségszint ér-védőföld 1 kV/µs C3 (U_P )	≤ 600 V
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-ér (f_G )	5.8 MHz
Kapacitás ér-ér (C)	≤ 1,5 nF
Kapacitás ér-védőföld (C)	≤ 16 pF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Védettség	IP 20
Szerelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Csatlakozás (bemenet / kimenet)	rugós / rugós
Csatlakozóvezeték-keresztmetszet, tömör	0.2-2.5 mm²
Csatlakozóvezeték-keresztmetszet, finomsodrat	0.2-2.5 mm²
Földelés	35 mm-es kalapsín MSZ EN 60715 szerint
Tokozat anyaga	Polyamid PA 6.6
Szín	sárga
Vizsgálati szabványok	IEC 61643-21 / MSZ EN 61643-21
Tanúsítványok	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL besorolás	max. SIL3 ^*)
ATEX tanúsítványok	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx tanúsítványok	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Kiegészítő műszaki adatok:	---------------------------------
– Legnagyobb levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Védelmi feszültségszint ér-védőföld 1 kV/μs C3 Imax után (U_P )	≤ 600 V
^*) Részleteket lásd: www.dehn.de

Product 927944 was added to Notepad.

Go to Notepad

Product 927944 was added to the cart.

Go to Web-Shop

Part No. 927945 BCO CL2 BD 48

GTIN 4013364411807, Customs tariff No. (EU): 85363010, Gross weight: 57.86 g, PU: 1.00 db.

Predecessor

Images

Additional information

CAD files

Kombinált levezető BLITZDUCTORconnect CL2 BD 48
kompakt kombinált levezető
földpotenciálmentes szimmetrikus interfészek
egy érpárjának védelmére.
bevizsgálva az EN/IEC 61643-21 szerint és energetikailag
koordinálva az IEC 61643-22 szerint
Levezetőosztály 1. típus / P2
Impulzuskategória: C1, C2, C3, B2, D1
Üzemállapot-kijelzés
Legmagasabb tartós feszültség: 56,0 V DC / 39,6 V AC
Névleges áram 70 °C-on: 0,75 A
C2 névleges levezetési impulzus erenként (8/20): 5 kA
C2 Névleges levezetési impulzus összesen (8/20): 10 kA
D1 Villámáram impulzus (10/350 µs) erenként: 1,5 kA
D1 Villámáram impulzus (10/350 µs) összesen: 3 kA
Vezetékcsatlakozás: Push-in
beépítési szélesség 6 mm

Gyártó: DEHN
Típus: BCO CL2 BD 48
Cikksz.: 927945
vagy egyenértékű.

Certificates

Technical data

SPD osztály	L
Legnagyobb folyamatos üzemi feszültség DC (U_C )	56 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-ér (f_G )	7.2 MHz
Tanúsítványok	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Részleteket lásd: www.dehn.de

SPD osztály	L
Impulzus kategória	D1, C1, C2, C3, B2
Névleges feszültség (U_N )	48 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	56 V
Legnagyobb folyamatos üzemi feszültség AC (U_C )	39.6 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) összesen (I_imp )	3 kA
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 Névleges levezetési áram (8/20 µs) per ér (I_n )	5 kA
Védelmi feszültségszint ér-ér In C2 (U_P )	≤ 90 V
Védelmi feszültségszint ér-védőföld In C2-nél (U_P )	≤ 600 V
Védelmi feszültségszint ér-ér In C1 (U_P )	≤ 90 V
Védelmi feszültségszint ér-védőföld In C1 (U_P )	≤ 600 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 70 V
Védelmi feszültségszint ér-védőföld 1 kV/µs C3 (U_P )	≤ 600 V
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-ér (f_G )	7.2 MHz
Kapacitás ér-ér (C)	≤ 1 nF
Kapacitás ér-védőföld (C)	≤ 16 pF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Védettség	IP 20
Szerelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Csatlakozás (bemenet / kimenet)	rugós / rugós
Csatlakozóvezeték-keresztmetszet, tömör	0.2-2.5 mm²
Csatlakozóvezeték-keresztmetszet, finomsodrat	0.2-2.5 mm²
Földelés	35 mm-es kalapsín MSZ EN 60715 szerint
Tokozat anyaga	Polyamid PA 6.6
Szín	sárga
Vizsgálati szabványok	IEC 61643-21 / MSZ EN 61643-21
Tanúsítványok	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL besorolás	max. SIL3 ^*)
ATEX tanúsítványok	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx tanúsítványok	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Kiegészítő műszaki adatok:	---------------------------------
– Legnagyobb levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Védelmi feszültségszint ér-védőföld 1 kV/μs C3 Imax után (U_P )	≤ 600 V
^*) Részleteket lásd: www.dehn.de

Product 927945 was added to Notepad.

Go to Notepad

Product 927945 was added to the cart.

Go to Web-Shop

BCO CL2 BE HF

Helytakarékos, kompakt kombinált védelmi készülék 6 mm-es szélességgel, rugós csatlakozástechnikával, állapotjelzéssel, két közös referenciapotenciálú egyedi ér, illetve aszimmetrikus interfésszel rendelkező, nagyfrekvenciás átviteli vonalak védelmére.

1 Product

Part No. 927970 BCO CL2 BE HF 5

GTIN 4013364411982, Customs tariff No. (EU): 85363010, Gross weight: 57.86 g, PU: 1.00 db.

Images

Additional information

CAD files

Kombinált levezető BLITZDUCTORconnect CL2 BE HF 5
kompakt kombinált levezető
2 egyedi ér védelmére nagyfrekvenciás átviteleknél
közös referenciapotenciállal,
valamint aszimmetrikus interfészekkel
bevizsgálva az EN/IEC 61643-21 szerint és energetikailag
koordinálva az IEC 61643-22 szerint
Levezetőosztály 1. típus / P1
Impulzuskategória: C1, C2, C3, B2, D1
Üzemállapot-kijelzés, szélesség 6 mm
Legmagasabb tartós feszültség: 8,5 V DC / 6,0 V AC
Névleges áram 70 °C-on: 0,75 A
Határfrekvencia 100 MHz
C2 névleges levezetési impulzus erenként (8/20): 5 kA
C2 Névleges levezetési impulzus összesen (8/20): 10 kA
D1 Villámáram impulzus (10/350 µs) erenként: 1,5 kA
D1 Villámáram impulzus (10/350 µs) összesen: 3 kA
Vezetékcsatlakozás: Push-in

Gyártó: DEHN
Típus: BCO CL2 BE HF 5
Cikksz.: 927970
vagy egyenértékű.

Certificates

Technical data

SPD osztály	M
Legnagyobb folyamatos üzemi feszültség DC (U_C )	8.5 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Soros ellenállás per ér	1 ohm
Tanúsítványok	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Részleteket lásd: www.dehn.de

SPD osztály	M
Impulzus kategória	D1, C1, C2, C3, B2
Névleges feszültség (U_N )	5 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	8.5 V
Legnagyobb folyamatos üzemi feszültség AC (U_C )	6.0 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) összesen (I_imp )	3 kA
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 Névleges levezetési áram (8/20 µs) per ér (I_n )	5 kA
Védelmi feszültségszint ér-ér In C2 (U_P )	≤ 50 V
Védelmi feszültségszint ér-védőföld In C2-nél (U_P )	≤ 70 V
Védelmi feszültségszint ér-ér In C1 (U_P )	≤ 50 V
Védelmi feszültségszint ér-védőföld In C1 (U_P )	≤ 70 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 15 V
Védelmi feszültségszint ér-védőföld 1 kV/µs C3 (U_P )	≤ 15 V
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-védőföld (f_G )	100 MHz
Kapacitás ér-ér (C)	≤ 20 pF
Kapacitás ér-védőföld (C)	≤ 23 pF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Védettség	IP 20
Szerelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Csatlakozás (bemenet / kimenet)	rugós / rugós
Csatlakozóvezeték-keresztmetszet, tömör	0.2-2.5 mm²
Csatlakozóvezeték-keresztmetszet, finomsodrat	0.2-2.5 mm²
Földelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Tokozat anyaga	Polyamid PA 6.6
Szín	sárga
Vizsgálati szabványok	IEC 61643-21 / MSZ EN 61643-21
Tanúsítványok	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL besorolás	max. SIL3 ^*)
ATEX tanúsítványok	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx tanúsítványok	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Kiegészítő műszaki adatok:	---------------------------------
– Legnagyobb levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Védelmi feszültségszint ér-védőföld 1 kV/μs C3 Imax után (U_P )	≤ 15 V
^*) Részleteket lásd: www.dehn.de

Product 927970 was added to Notepad.

Go to Notepad

Product 927970 was added to the cart.

Go to Web-Shop

BCO CL2 BD HF

Helytakarékos, kompakt kombinált levezető 6 mm-es szélességgel, push-in csatlakozástechnikával, állapotjelzéssel földpotenciálmentes, nagyfrekvenciás buszrendszerek, valamint szimmetrikus interfészek 1 érpárja védelmére.

1 Product

Part No. 927971 BCO CL2 BD HF 5

GTIN 4013364411999, Customs tariff No. (EU): 85363010, Gross weight: 57.86 g, PU: 1.00 db.

Predecessor

Images

Additional information

CAD files

Kombinált levezető BLITZDUCTORconnect CL2 BD HF 5
kompakt kombinált levezető földpotenciálfüggetlen
nagyfrekvenciás buszrendszerek,
valamint szimmetrikus interfészek egy
érpárjának védelmére
bevizsgálva az EN/IEC 61643-21 szerint és energetikailag
koordinálva az IEC 61643-22 szerint
Levezetőosztály 1. típus / P2
Impulzuskategória: C1, C2, C3, B2, D1
Üzemállapot-kijelzés, szélesség 6 mm
Legmagasabb tartós feszültség: 8,5 V DC / 6,0 V AC
Névleges áram 70 °C-on: 0,75 A
Határfrekvencia 100 MHz
C2 névleges levezetési impulzus erenként (8/20): 5 kA
C2 Névleges levezetési impulzus összesen (8/20): 10 kA
D1 Villámáram impulzus (10/350 µs) erenként: 1,5 kA
D1 Villámáram impulzus (10/350 µs) összesen: 3 kA
Vezetékcsatlakozás: Push-in

Gyártó: DEHN
Típus: BCO CL2 BD HF 5
Cikksz.: 927971
vagy egyenértékű.

Certificates

Technical data

SPD osztály	L
Legnagyobb folyamatos üzemi feszültség DC (U_C )	8.5 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-ér (f_G )	100 MHz
Tanúsítványok	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Részleteket lásd: www.dehn.de

SPD osztály	L
Impulzus kategória	D1, C1, C2, C3, B2
Névleges feszültség (U_N )	5 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	8.5 V
Legnagyobb folyamatos üzemi feszültség AC (U_C )	6.0 V
Névleges áram 70 °C-on (I_L )	0.75 A
D1 villámáram impulzus (10/350 µs) összesen (I_imp )	3 kA
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 Névleges levezetési áram (8/20 µs) per ér (I_n )	5 kA
Védelmi feszültségszint ér-ér In C2 (U_P )	≤ 42 V
Védelmi feszültségszint ér-védőföld In C2-nél (U_P )	≤ 600 V
Védelmi feszültségszint ér-ér In C1 (U_P )	≤ 42 V
Védelmi feszültségszint ér-védőföld In C1 (U_P )	≤ 600 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 15 V
Védelmi feszültségszint ér-védőföld 1 kV/µs C3 (U_P )	≤ 600 V
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-ér (f_G )	100 MHz
Kapacitás ér-ér (C)	≤ 21 pF
Kapacitás ér-védőföld (C)	≤ 15 pF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Védettség	IP 20
Szerelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Csatlakozás (bemenet / kimenet)	rugós / rugós
Csatlakozóvezeték-keresztmetszet, tömör	0.2-2.5 mm²
Csatlakozóvezeték-keresztmetszet, finomsodrat	0.2-2.5 mm²
Földelés	35 mm-es kalapsín MSZ EN 60715 szerint
Tokozat anyaga	Polyamid PA 6.6
Szín	sárga
Vizsgálati szabványok	IEC 61643-21 / MSZ EN 61643-21
Tanúsítványok	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL besorolás	max. SIL3 ^*)
ATEX tanúsítványok	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx tanúsítványok	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Kiegészítő műszaki adatok:	---------------------------------
– Legnagyobb levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Védelmi feszültségszint ér-védőföld 1 kV/μs C3 Imax után (U_P )	≤ 600 V
^*) Részleteket lásd: www.dehn.de

Product 927971 was added to Notepad.

Go to Notepad

Product 927971 was added to the cart.

Go to Web-Shop

BCO CL4 BC

Helytakarékos, moduláris kombinált levezető 12 mm-es szélességgel és push-in csatlakozástechnikával, állapotjelzéssel lebegő 4 vezetős mérőkörök védelmére információtechnológiai rendszerek és mérő, vezérlő, szabályozó technológia számára.

1 Product

Part No. 927954 BCO CL4 BC 24

GTIN 4013364485730, Customs tariff No. (EU): 85363010, Gross weight: 80.10 g, PU: 1.00 db.

Images

Additional information

CAD files

Kombinált levezető BLITZDUCTORconnect CL2 BC 24
kompakt kombinált
lebegő 4 vezetős mérőkörök védelmére
információtechnológiai rendszerek és mérő, vezérlő, szabályozó technológia számára
bevizsgálva az EN/IEC 61643-21 szerint és energetikailag
koordinálva az IEC 61643-22 szerint
Levezetőosztály 1. típus / P2
Impulzuskategória: D1, C1, C2, C3, B2
Üzemállapot-kijelzés
Legmagasabb tartós feszültség: 36,0 V DC / 25,4 V AC
Névleges áram 80 °C-on: 3 A
Soros ellenállás erenként: 0 Ohm
C2 névleges levezetési impulzus erenként (8/20): 10 kA
C2 Névleges levezetési impulzus összesen (8/20): 20 kA
D1 villámáram impulzus (10/350) erenként: 2,5 kA
D1 villámáram impulzus (10/350) összesen: 5 kA
Vezetékcsatlakozás: Push-in
Beépítési szélesség 12 mm

Gyártó: DEHN
Típus: BCO CL4 BC 24
Cikksz.: 927954
vagy egyenértékű.

Certificates

Technical data

SPD osztály	L
Legnagyobb folyamatos üzemi feszültség DC (U_C )	36 V
Névleges áram 80 °C-on (I_L )	3 A
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	2,5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	20 kA
Soros ellenállás per ér	0 ohm
Tanúsítványok	UL 497B, SIL
^*) Részleteket lásd: www.dehn.de

SPD osztály	L
Impulzus kategória	D1, C1, C2, C3, B2
Névleges feszültség (U_N )	24 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	36 V
Legnagyobb folyamatos üzemi feszültség AC (U_C )	25,4 V
Névleges áram 80 °C-on (I_L )	3 A
D1 villámáram impulzus (10/350 µs) összesen (I_imp )	5 kA
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	2,5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	20 kA
C2 Névleges levezetési áram (8/20 µs) per ér (I_n )	10 kA
Védelmi feszültségszint ér-védőföld In C2-nél (U_P )	≤ 650 V
Védelmi feszültségszint ér-ér I_n 1 kA C1 (U_P )	≤ 85 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 55 V
Védelmi feszültségszint ér-védőföld 1 kV/µs C3 (U_P )	≤ 600 V
Soros ellenállás per ér	0 ohm
Határfrekvencia ér-ér 100 ohm-nál (f_G )	1,5 MHz
Kapacitás ér-ér (C)	≤ 3 nF
Kapacitás ér-védőföld (C)	≤ 42 pF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Védettség	IP 20
Csatlakozás (bemenet / kimenet)	Push-in / Push-in
Csatlakozóvezeték-keresztmetszet, tömör	0,2-2,5 mm²
Csatlakozóvezeték-keresztmetszet, finomsodrat	0,2-2,5 mm²
Földelés	35 mm-es kalapsínre az EN 60715 szerint
Tokozat anyaga	Poliamid PA 6.6, UL 94 V-0
Szín	sárga
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	UL 497B, SIL
SIL besorolás	max. SIL3 ^*)
^*) Részleteket lásd: www.dehn.de

Product 927954 was added to Notepad.

Go to Notepad

Product 927954 was added to the cart.

Go to Web-Shop

BCO CL2 BD HC10A 24

Helytakarékos, moduláris kombinált levezető 12 mm-es szélességgel és push-in csatlakozástechnikával, állapotjelzéssel lebegő DC-tápellátások 1 érpárja védelmére információtechnológiai rendszerek és mérő, vezérlő, szabályozó körök számára.

1 Product

Part No. 927408 BCO CL2 BD HC10A 24

GTIN 4013364463653, Customs tariff No. (EU): 85363010, Gross weight: 68.30 g, PU: 1.00 db.

Predecessor

Images

Additional information

CAD files

Kombinált levezető BLITZDUCTORconnect CL2 BD HC10A 24
kompakt kombinált levezető
lebegő DC-tápellátások 1 érpárja védelmére
információtechnológiai rendszerek és mérő, vezérlő, szabályozó körök számára
bevizsgálva az EN/IEC 61643-21 szerint és
energetikailag koordinálva az IEC 61643-22 szerint
Levezetőosztály 1. típus / P2
Impulzuskategória: C1, C2, C3, B2, D1
Üzemállapot-kijelzés
Legmagasabb tartós feszültség: 45,0 V DC / 31,8 V AC
Névleges áram 80 °C-on: 10 A
C2 névleges levezetési impulzus erenként (8/20): 10 kA
C2 Névleges levezetési impulzus összesen (8/20): 20 kA
D1 Villámáram impulzus (10/350 µs) erenként: 2,5 kA
D1 Villámáram impulzus (10/350 µs) összesen: 5 kA
Vezetékcsatlakozás: Push-in
Beépítési szélesség 12 mm

Gyártó: DEHN
Típus: BCO CL2 BD HC10A 24
Cikksz.: 927408
vagy egyenértékű.

Certificates

Technical data

SPD osztály	L
Legnagyobb folyamatos üzemi feszültség DC (U_C )	45 V
Névleges áram 80 °C-on (I_L )	10 A
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	2,5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	20 kA
Soros ellenállás per ér	0 ohm
Tanúsítványok	UL 497B, SIL
^*) Részleteket lásd: www.dehn.de

SPD osztály	L
Impulzus kategória	D1, C1, C2, C3, B2
Névleges feszültség (U_N )	24 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	45 V
Legnagyobb folyamatos üzemi feszültség AC (U_C )	31,8 V
Névleges áram 80 °C-on (I_L )	10 A
D1 villámáram impulzus (10/350 µs) összesen (I_imp )	5 kA
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	2,5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	20 kA
C2 Névleges levezetési áram (8/20 µs) per ér (I_n )	10 kA
Védelmi feszültségszint ér-ér I_n 1 kA C2 (U_P )	≤ 100 V
Védelmi feszültségszint ér-védőföld In C2-nél (U_P )	≤ 800 V
Védelmi feszültségszint ér-védőföld 1 kV/µs C3 (U_P )	≤ 800 V
Soros ellenállás per ér	0 ohm
Határfrekvencia ér-ér 100 ohm-nál (f_G )	2 MHz
Kapacitás ér-ér (C)	≤ 1,37 nF
Kapacitás ér-védőföld (C)	≤ 13,06 pF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Védettség	IP 20
Csatlakozás (bemenet / kimenet)	Push-in / Push-in
Csatlakozóvezeték-keresztmetszet, tömör	0,2-2,5 mm²
Csatlakozóvezeték-keresztmetszet, finomsodrat	0,2-2,5 mm²
Földelés	35 mm-es kalapsínre az EN 60715 szerint
Tokozat anyaga	Poliamid PA 6.6, UL 94 V-0
Szín	sárga
Vizsgálati szabványok	IEC 61643-21 / EN 61643-21
Tanúsítványok	UL 497B, SIL
SIL besorolás	max. SIL3 ^*)
^*) Részleteket lásd: www.dehn.de

Product 927408 was added to Notepad.

Go to Notepad

Product 927408 was added to the cart.

Go to Web-Shop

BCO CL2 BD EX 24

Helytakarékos, kompakt kombinált védelmi készülék 6 mm-es szélességgel, rugós csatlakozástechnikával, állapotjelzéssel, egy érpár gyújtószikramentes mérőáramkör és buszrendszer védelmére. Megfelel a FISCO követelményeinek. Szigetelési szilárdság> 500 V ér-föld.

1 Product

Part No. 927984 BCO CL2 BD EX 24

GTIN 4013364412002, Customs tariff No. (EU): 85363010, Gross weight: 57.86 g, PU: 1.00 db.

Predecessor

Images

Additional information

CAD files

Kombinált levezető BLITZDUCTORconnect CL2 BD EX 24
kompakt kombinált levezető gyújtószikramentes,
potenciálfüggetlen szimmetrikus
interfészek egy érpárjának védelmére
bevizsgálva az EN/IEC 61643-21 szerint és energetikailag
koordinálva az IEC 61643-22 szerint
Levezetőosztály 1. típus / P2
Impulzuskategória: C1, C2, C3, B2, D1
Üzemállapot-kijelzés, szélesség 6 mm
Legmagasabb tartós feszültség: 36,0 V DC / 25,4 V AC
Névleges áram 70 °C-on: 0,75 A
Max. bemeneti feszültség EN 60079-11 szerint: 30 V
Max. bemeneti áram EN 60079-11 szerint: 0,5 A
C2 névleges levezetési impulzus erenként (8/20): 5 kA
C2 Névleges levezetési impulzus összesen (8/20): 10 kA
D1 Villámáram impulzus (10/350 µs) erenként: 1,5 kA
D1 Villámáram impulzus (10/350 µs) összesen: 3 kA
Vezetékcsatlakozás: Push-in

Gyártó: DEHN
Típus: BCO CL2 BD EX 24
Cikksz.: 927984
vagy egyenértékű.

Certificates

Technical data

SPD osztály	L
Legnagyobb folyamatos üzemi feszültség DC (U_C )	36 V
Névleges áram 80 °C-on (I_L )	0.5 A
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-ér (f_G )	3.5 MHz
Tanúsítványok	ATEX, IECEx, CCC, SIL
^*) Részleteket lásd: www.dehn.de

SPD osztály	L
Impulzus kategória	D1, C1, C2, C3, B2
Névleges feszültség (U_N )	24 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	36 V
Legnagyobb folyamatos üzemi feszültség AC (U_C )	25.4 V
Névleges áram 80 °C-on (I_L )	0.5 A
D1 villámáram impulzus (10/350 µs) összesen (I_imp )	3 kA
D1 villámáram impulzus (10/350 µs) per ér (I_imp )	1.5 kA
C2 Névleges levezetési áram (8/20 µs) összesen (I_n )	10 kA
C2 Névleges levezetési áram (8/20 µs) per ér (I_n )	5 kA
Védelmi feszültségszint ér-ér In C2 (U_P )	≤ 65 V
Védelmi feszültségszint ér-védőföld In C2-nél (U_P )	≤ 1100 V
Védelmi feszültségszint ér-ér 1 kV/µs C3 (U_P )	≤ 48 V
Védelmi feszültségszint ér-védőföld 1 kV/µs C3 (U_P )	≤ 1000 V
Soros ellenállás per ér	1 ohm
Határfrekvencia ér-ér (f_G )	3.5 MHz
Kapacitás ér-ér (C)	≤ 2 nF
Kapacitás ér-védőföld (C)	≤ 15 pF
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Védettség	IP 20
Szerelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Csatlakozás (bemenet / kimenet)	rugós / rugós
Csatlakozóvezeték-keresztmetszet, tömör	0.2-2.5 mm²
Csatlakozóvezeték-keresztmetszet, finomsodrat	0.2-2.5 mm²
Földelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Tokozat anyaga	Polyamid PA 6.6
Szín	kék
Vizsgálati szabványok	IEC 61643-21 / MSZ EN 61643-21
Tanúsítványok	ATEX, IECEx, CCC, SIL
SIL besorolás	max. SIL3 ^*)
ATEX tanúsítványok (1)	TÜV 19 ATEX 8476 X: II (1)2 G Ex ia [ia Ga] IIC T4 ... T6 Gb
ATEX tanúsítványok (2)	TÜV 19 ATEX 8476 X: II 2 G Ex ib IIC T4 ... T6 Gb
ATEX tanúsítványok (3)	TÜV 19 ATEX 8476 X: II (1) D [Ex ia Da] IIIC
IECEx tanúsítványok (1)	IECEx TUR 20.0025X: Ex ia [ia Ga] IIC T4 ... T6 Gb
IECEx tanúsítványok (2)	IECEx TUR 20.0025X: Ex ib IIC T4 ... T6 Gb
IECEx tanúsítványok (3)	IECEx TUR 20.0025X: [Ex ia Da] IIIC
China Compulsory Certification	CCC No. 2021312304001130 (Ex ia, Ex ib)
Kiegészítő műszaki adatok:	---------------------------------
– Legnagyobb levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Levezetési áram (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Védelmi feszültségszint ér-védőföld 1 kV/μs C3 Imax után (U_P )	≤ 1000 V
^*) Részleteket lásd: www.dehn.de

Product 927984 was added to Notepad.

Go to Notepad

Product 927984 was added to the cart.

Go to Web-Shop

BLITZDUCTORconnect – Compact

Details

BCO CL2 B 180

Part No. 927910 BCO CL2 B 180

You are not authorized to download 9279XXX_BCO CL2 XXX_gelb.stp

You are not authorized to download 9279XXX_BCO CL2 XXX_gelb.igs

You are not authorized to download 9279XXX_BCO CL2 XXX_gelb.jt

You are not authorized to download 9279XXX_BCO CL2 XXX_gelb.dwg

You are not authorized to download 9279XX_BCO CL2 XXX_m_D_E.dxf

You are not authorized to download DEHN.927910.wspak

You are not authorized to download 9279XX_XD.ema

Product 927910 was added to Notepad.

Product 927910 was added to the cart.

BCO CL2 BE

Part No. 927922 BCO CL2 BE 12

You are not authorized to download 9279XXX_BCO CL2 XXX_gelb.stp

You are not authorized to download 9279XXX_BCO CL2 XXX_gelb.igs

You are not authorized to download 9279XXX_BCO CL2 XXX_gelb.jt

You are not authorized to download 9279XXX_BCO CL2 XXX_gelb.dwg

You are not authorized to download 9279XX_BCO CL2 XXX_m_D_E.dxf

You are not authorized to download DEHN.927922.wspak

You are not authorized to download 927924_eplan.zip

Product 927922 was added to Notepad.

Product 927922 was added to the cart.

Part No. 927924 BCO CL2 BE 24

You are not authorized to download 9279XXX_BCO CL2 XXX_gelb.stp

You are not authorized to download 9279XXX_BCO CL2 XXX_gelb.igs

You are not authorized to download 9279XXX_BCO CL2 XXX_gelb.jt

You are not authorized to download 9279XXX_BCO CL2 XXX_gelb.dwg

You are not authorized to download 9279XX_BCO CL2 XXX_m_D_E.dxf

You are not authorized to download DEHN.927924.wspak

You are not authorized to download 927924_eplan.zip

Product 927924 was added to Notepad.

Product 927924 was added to the cart.

Part No. 927925 BCO CL2 BE 48

You are not authorized to download 9279XXX_BCO CL2 XXX_gelb.stp

You are not authorized to download 9279XXX_BCO CL2 XXX_gelb.igs

You are not authorized to download 9279XXX_BCO CL2 XXX_gelb.jt

You are not authorized to download 9279XXX_BCO CL2 XXX_gelb.dwg

You are not authorized to download 9279XX_BCO CL2 XXX_m_D_E.dxf

You are not authorized to download DEHN.927925.wspak

You are not authorized to download 927924_eplan.zip

Product 927925 was added to Notepad.

Product 927925 was added to the cart.

BCO CL2 BD

Part No. 927942 BCO CL2 BD 12

You are not authorized to download 9279XXX_BCO CL2 XXX_gelb.stp

You are not authorized to download 9279XXX_BCO CL2 XXX_gelb.igs

You are not authorized to download 9279XXX_BCO CL2 XXX_gelb.jt

You are not authorized to download 9279XXX_BCO CL2 XXX_gelb.dwg

You are not authorized to download 9279XX_BCO CL2 XXX_m_D_E.dxf

You are not authorized to download DEHN.927942.wspak

You are not authorized to download 927944_eplan.zip

Product 927942 was added to Notepad.

Product 927942 was added to the cart.

Part No. 927944 BCO CL2 BD 24

You are not authorized to download 9279XXX_BCO CL2 XXX_gelb.stp

You are not authorized to download 9279XXX_BCO CL2 XXX_gelb.igs

You are not authorized to download 9279XXX_BCO CL2 XXX_gelb.jt

You are not authorized to download 9279XXX_BCO CL2 XXX_gelb.dwg

You are not authorized to download 9279XX_BCO CL2 XXX_m_D_E.dxf

You are not authorized to download DEHN.927944.wspak

You are not authorized to download 927944_eplan.zip

Product 927944 was added to Notepad.

Product 927944 was added to the cart.

Part No. 927945 BCO CL2 BD 48

You are not authorized to download 9279XXX_BCO CL2 XXX_gelb.stp

You are not authorized to download 9279XXX_BCO CL2 XXX_gelb.igs

You are not authorized to download 9279XXX_BCO CL2 XXX_gelb.jt

You are not authorized to download 9279XXX_BCO CL2 XXX_gelb.dwg

You are not authorized to download 9279XX_BCO CL2 XXX_m_D_E.dxf

You are not authorized to download DEHN.927945.wspak

You are not authorized to download 927944_eplan.zip

Product 927945 was added to Notepad.

Product 927945 was added to the cart.

BCO CL2 BE HF

Part No. 927970 BCO CL2 BE HF 5

You are not authorized to download 9279XXX_BCO CL2 XXX_gelb.stp

You are not authorized to download 9279XXX_BCO CL2 XXX_gelb.igs

You are not authorized to download 9279XXX_BCO CL2 XXX_gelb.jt
