Part No. 972150 DG M DC ACI 1250 FM

GTIN 4013364530850, Customs tariff No. (EU): 85354000, Gross weight: 652.76 g, PU: 1.00 db.

Images

Additional information

Túlfeszültség-védelem típus 2, DG M DC ACI 1250 FM
moduláris, dugaszolható túlfeszültség-korlátozó készülék
egyenáramú alkalmazásokhoz, szélesség 6 modul
mechanikus működési- / hibaállapotjelző
2. típusú levezető az EN / IEC 61643-41 szabvánnyal analóg
ami kapcsoló-/szikraköz-kombinációból áll
Kifejezetten DC töltőberendezéseknél való alkalmazásra 1250 V-ig
Legmagasabb tartós feszültség (+ --> -): 1250 V DC
Névleges levezetési lökőáram (8/20 µs): 10 kA
Potenciálfüggetlen távjelző váltóérintkező
Rezgés- és ütéstesztelt az EN 60068 szerint

Gyártó: DEHN
Típus: DG M DC ACI 1250 FM
Cikksz.: 972150
vagy egyenértékű.

Certificates

ACI-Technology

A further development of CI technology, ACI technology consists of a switch/spark gap combination connected in series with a heavyduty varistor. This ensures the simple design and safe operation of the surge protective device. Other features are safe dimensioning, TOV withstand, a connection cross-section of only 6 mm² Cu and zero leakage current. Surge arresters with ACI technology offer maximum safety and system availability.

Direct Current-Disconnection

When using surge arresters in d.c. applications, disconnection must be reliably ensured even if there are no zero crossings. The specifically developed DC Disconnection (DCD) technology acts as a wedge similar to a blocking valve and interrupts the direct current. Consequently, the devices of the DEHNguard SE DC series are capable of safely interrupting direct currents, thus preventing fire damage caused by d.c. switching arcs.

Technical data

EN 61643-41 / ... IEC 61643-41 szabványhoz hasonló SPD besorolás	2. Típus / Class II
Legnagyobb tartós üzemi feszültség DC [DC+ --> DC-] (U_C )	1250 V
Legnagyobb folyamatos üzemi feszültség DC [(DC+/DC-) --> PE] (U_C )	625 V
Névleges levezetési áram (8/20 µs) (I_n )	10 kA
Maximális névleges levezetési lökőáram (8/20 µs) (I_max )	20 kA
Védelmi feszültségszint [DC+ --> DC-] (U_P )	< 5 kV
Védelmi feszültségszint [(DC+/DC-) --> PE] (U_P )	< 2,5 kV
Legnagyobb zárlati áram (I_SCCR )	5 kA
Jelzőérintkező / Érintkezőtípus	váltóérintkező

EN 61643-41 / ... IEC 61643-41 szabványhoz hasonló SPD besorolás	2. Típus / Class II
Névleges feszültség DC [DC+ --> DC-] (U_N )	1250 V
Névleges feszültség DC [(DC+/DC-) --> PE] (U_N )	625 V
Legnagyobb tartós üzemi feszültség DC [DC+ --> DC-] (U_C )	1250 V
Legnagyobb folyamatos üzemi feszültség DC [(DC+/DC-) --> PE] (U_C )	625 V
Névleges levezetési áram (8/20 µs) (I_n )	10 kA
Maximális névleges levezetési lökőáram (8/20 µs) (I_max )	20 kA
Védelmi feszültségszint [DC+ --> DC-] (U_P )	< 5 kV
Védelmi feszültségszint [(DC+/DC-) --> PE] (U_P )	< 2,5 kV
Legnagyobb zárlati áram (I_SCCR )	5 kA
Kiegészítő külső előtétbiztosító szükséges	nem
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozóvezeték-keresztmetszet (min.)	1.5 mm² tömör- / finomsodrat
Csatlakozóvezeték-keresztmetszet (max.)	35 mm² sodrott / 25 mm² finomsodrat
Szerelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Tokozat anyaga	hőre lágyuló műanyag, piros, UL 94 V-0
Beépítés helye	beltéri
Védettség	IP20
Beépítési méretek	6 modul, DIN 43880
Jelzőérintkező / Érintkezőtípus	váltóérintkező
Kapcsolási teljesítmény AC	250 V / 0,5 A
Kapcsolási teljesítmény DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Csatlakozási vezetékkeresztmetszet a jelzőérintkezőnél	max. 1.5 mm² tömör- / finomsodrat
Kiegészítő műszaki adatok:	---------------------------------
	≤ 100 kA
– Nincs reagálás 1250 V DC-ig	igen

Product 972150 was added to Notepad.

Go to Notepad

Product 972150 was added to the cart.

Go to Web-Shop

Part No. 972147 DG ME DC Y 1000 FM

GTIN 4013364519817, Customs tariff No. (EU): 85363030, Gross weight: 530.49 g, PU: 1.00 db.

Images

Additional information

CAD files

DEHNguard ME DC Y 1000 FM kombinált levezető 1. típus + 2. típus
3 pólusú, moduláris, dugaszolható kombinált levezető
egyenáramú alkalmazásokhoz, szélesség 4 modul
mechanikus működési- / hibaállapotjelző
levezető UL jóváhagyással
1. típus + 2. analóg típus az MSZ EN 61643-11 szerinti Y-kapcsoláshoz
szivárgóárammentes varisztor gázkisülési technológiával
Speciálisan DC áramkörökben 950V-ig
alkalmazható DCD DC kapcsoló áramkörökben
Legmagasabb tartós feszültség: 1000 V DC
Villámáram impulzus 5kA (10/350µs)
Névleges levezetési áram: 12,5 kA (8/20µs)
Potenciálfüggetlen távjelző váltóérintkező
Rezgés- és ütéstesztelt az MSZ EN 60068 szerint

Gyártó: DEHN
Típus: DG ME DC Y 1000 FM
Cikksz.: 972147
vagy egyenértékű.

Certificates

Direct Current-Disconnection

When using surge arresters in d.c. applications, disconnection must be reliably ensured even if there are no zero crossings. The specifically developed DC Disconnection (DCD) technology acts as a wedge similar to a blocking valve and interrupts the direct current. Consequently, the devices of the DEHNguard SE DC series are capable of safely interrupting direct currents, thus preventing fire damage caused by d.c. switching arcs.

Technical data

MSZ EN 61643-11 / ... IEC 61643-11 szabványhoz hasonló SPD besorolás	1.típus + 2.típus/ I.osztály + II.osztály
Legnagyobb folyamatos üzemi feszültség DC (U_C )	1000 V
Levezetési áramimpulzus (10/350 µs) (I_imp )	5 kA
Névleges levezetési áram (8/20 µs) (I_n )	12,5 kA
Védelmi feszültségszint [DC+ --> DC-] (U_P )	< 3,75 kV
Védelmi feszültségszint [(DC+/DC-) --> PE] (U_P )	< 2,5 kV
Legnagyobb zárlati áram (I_SCCR )	500 A / 170 ms
Jelzőérintkező / Érintkezőtípus	váltóérintkező

MSZ EN 61643-11 / ... IEC 61643-11 szabványhoz hasonló SPD besorolás	1.típus + 2.típus/ I.osztály + II.osztály
Névleges feszültség DC (U_N )	900 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	1000 V
Levezetési áramimpulzus (10/350 µs) (I_imp )	5 kA
Névleges levezetési áram (8/20 µs) (I_n )	12,5 kA
Védelmi feszültségszint [DC+ --> DC-] (U_P )	< 3,75 kV
Védelmi feszültségszint [(DC+/DC-) --> PE] (U_P )	< 2,5 kV
Legnagyobb zárlati áram (I_SCCR )	500 A / 170 ms
Időszakos túlfeszültség (TOV) [DC+ -> DC-] (U_T) – Karakterisztika	1000 V (U_TOV = U_C)
Időszakos túlfeszültség (TOV) [DC+/- -> PE] (U_T) – Karakterisztika	1000 V / 10 sec. – szilárdság
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozóvezeték-keresztmetszet (min.)	1.5 mm² tömör- / finomsodrat
Csatlakozóvezeték-keresztmetszet (max.)	35 mm² sodrott / 25 mm² finomsodrat
Szerelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Tokozat anyaga	hőre lágyuló műanyag, piros, UL 94 V-0
Beépítés helye	beltéri
Védettség	IP20
Beépítési méretek	4 modul, DIN 43880
Jelzőérintkező / Érintkezőtípus	váltóérintkező
Kapcsolási teljesítmény AC	250 V / 0,5 A
Kapcsolási teljesítmény DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Csatlakozási vezetékkeresztmetszet a jelzőérintkezőnél	max. 1.5 mm² tömör- / finomsodrat
Kiegészítő műszaki adatok:	---------------------------------
- DC akkumulátortároló rendszerekben I_sccr-ig használható	≤ 100 kA (t ≤ 7,5 ms)
– Előbiztosító DC akkumulátoros tárolórendszerekhez max. I_SCCR	Bussman HLS 2000Vdc / 200 A 2+/A173 DST aR, Gyártó cikkszáma: 170M2040
- Előbiztosító DC akkumulátoros tárolórendszerekhez max._SCCR	Mersen Protistor D122SD20C200QF 200A 2000V DC aR
– Nincs reagálás 1250 V DC-ig	igen

Product 972147 was added to Notepad.

Go to Notepad

Product 972147 was added to the cart.

Go to Web-Shop

Part No. 972110 DG SE DC 60

GTIN 4013364158504, Customs tariff No. (EU): 85363030, Gross weight: 160.00 g, PU: 1.00 db.

Images

Additional information

CAD files

DEHNguard SE DC 60 túlfeszültség-korlátozó
Moduláris és dugaszolható egypólusú túlfeszültség-korlátozó
DC alkalmazásokhoz, Beépítési méretek: 1.5 modul
Hibajelzés
2.típusú SPD az MSZ EN 61643-11 szerint
Nagyteljesítményű varisztor technológia
DC áramkörökre speciálisan kifejlesztett
DCD DC kapcsoló eszköz
Legnagyobb folyamatos üzemi feszültség: 60 V DC
Védelmi feszültségszint: <= 0.5 kV
Névleges levezetési áram: 12.5 kA
Zárlatiáram állóság a legnagyobb hálózatoldali
túláram védelemmel (DC): 2000 A
Energetikailag koordinált MSZ EN 62305-4
szabvány szerint a Red/Line termékcsalád levezetőivel

Gyártó: DEHN
Típus: DG SE DC 60
Cikksz.: 972110
vagy egyenértékű.

Certificates

Direct Current-Disconnection

When using surge arresters in d.c. applications, disconnection must be reliably ensured even if there are no zero crossings. The specifically developed DC Disconnection (DCD) technology acts as a wedge similar to a blocking valve and interrupts the direct current. Consequently, the devices of the DEHNguard SE DC series are capable of safely interrupting direct currents, thus preventing fire damage caused by d.c. switching arcs.

Technical data

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2.típus / II.osztály
Legnagyobb folyamatos üzemi feszültség DC (U_C )	60 V
Névleges levezetési áram (8/20 µs) (I_n )	12,5 kA
Védelmi feszültségszint (U_P )	≤ 0,5 kV
Legnagyobb zárlati áram előtét-biztosító nélkül (DC) (I_SCCR )	300 A
Rövidzárlat állóképesség a legnagyobb hálózatoldali túláramvédelem esetében (DC) (I_SCCR )	25 kA
Legnagyobb hálózatoldali túláramvédelem	35 A gG

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2.típus / II.osztály
Energetikailag koordinált védőhatás a végkészülékig (≤ 10 m)	2.típus + 3.típus
Névleges feszültség DC (U_N )	48 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	60 V
Névleges levezetési áram (8/20 µs) (I_n )	12,5 kA
Védelmi feszültségszint (U_P )	≤ 0,5 kV
Megszólalási idő (t_A )	≤ 25 ns
Legnagyobb zárlati áram előtét-biztosító nélkül (DC) (I_SCCR )	300 A
Rövidzárlat állóképesség a legnagyobb hálózatoldali túláramvédelem esetében (DC) (I_SCCR )	25 kA
Legnagyobb hálózatoldali túláramvédelem	35 A gG
Időszakos túlfeszültség (TOV) DC (U_T) – Karakterisztika	70 V / 5 s. – ellenáll
Időszakos túlfeszültség (TOV) DC, 2x U_C (U_T) – Karakterisztika	120 V / 120 perc - biztonságos meghibásodás
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Portok száma	1
Csatlakozóvezeték-keresztmetszet (min.)	1.5 mm² tömör- / finomsodrat
Csatlakozóvezeték-keresztmetszet (max.)	35 mm2 sodrott / 25 mm2 finomsodrat
Szerelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Tokozat anyaga	hőre lágyuló műanyag, piros, UL 94 V-0
Beépítés helye	beltéri
Védettség	IP 20
Beépítési méretek	1,5 modul, DIN 43880
Kiegészítő műszaki adatok:	Biztonsági világítási rendszerek esetében
– Egyenáramú és váltóáramú üzem lehetséges	nem

Product 972110 was added to Notepad.

Go to Notepad

Product 972110 was added to the cart.

Go to Web-Shop

Part No. 972120 DG SE DC 242

GTIN 4013364158528, Customs tariff No. (EU): 85363030, Gross weight: 170.00 g, PU: 1.00 db.

Images

Additional information

CAD files

DEHNguard SE DC 242 túlfeszültség-korlátozó
Moduláris és dugaszolható egypólusú túlfeszültség-korlátozó
DC alkalmazásokhoz, Beépítési méretek: 1.5 modul
Hibajelzés
2.típusú SPD az MSZ EN 61643-11 szerint
Nagyteljesítményű varisztor technológia
DC áramkörökre speciálisan kifejlesztett
DCD DC kapcsoló eszköz
Legnagyobb folyamatos üzemi feszültség: 242 V DC
Védelmi feszültségszint: <= 1.25 kV
Névleges levezetési áram: 12.5 kA
Zárlatiáram állóság a legnagyobb hálózatoldali
túláram védelemmel (DC): 2000 A
Energetikailag koordinált MSZ EN 62305-4
szabvány szerint a Red/Line termékcsalád levezetőivel

Gyártó: DEHN
Típus: DG SE DC 242
Cikksz.: 972120
vagy egyenértékű.

Certificates

Direct Current-Disconnection

When using surge arresters in d.c. applications, disconnection must be reliably ensured even if there are no zero crossings. The specifically developed DC Disconnection (DCD) technology acts as a wedge similar to a blocking valve and interrupts the direct current. Consequently, the devices of the DEHNguard SE DC series are capable of safely interrupting direct currents, thus preventing fire damage caused by d.c. switching arcs.

Technical data

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2.típus / II.osztály
Legnagyobb folyamatos üzemi feszültség DC (U_C )	242 V
Névleges levezetési áram (8/20 µs) (I_n )	12,5 kA
Védelmi feszültségszint (U_P )	≤ 1,25 kV
Legnagyobb zárlati áram előtét-biztosító nélkül (DC) (I_SCCR )	300 A
Rövidzárlat állóképesség a legnagyobb hálózatoldali túláramvédelem esetében (DC) (I_SCCR )	25 kA
Legnagyobb hálózatoldali túláramvédelem	35 A gG

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2.típus / II.osztály
Energetikailag koordinált védőhatás a végkészülékig (≤ 10 m)	2.típus + 3.típus
Névleges feszültség DC (U_N )	220 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	242 V
Névleges levezetési áram (8/20 µs) (I_n )	12,5 kA
Védelmi feszültségszint (U_P )	≤ 1,25 kV
Megszólalási idő (t_A )	≤ 25 ns
Legnagyobb zárlati áram előtét-biztosító nélkül (DC) (I_SCCR )	300 A
Rövidzárlat állóképesség a legnagyobb hálózatoldali túláramvédelem esetében (DC) (I_SCCR )	25 kA
Legnagyobb hálózatoldali túláramvédelem	35 A gG
Időszakos túlfeszültség (TOV) DC (U_T) – Karakterisztika	320 V / 5 s - ellenáll
Időszakos túlfeszültség (TOV) DC, 2x U_C (U_T) – Karakterisztika	484 V / 120 perc - biztonságos meghibásodás
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozóvezeték-keresztmetszet (min.)	1.5 mm² tömör- / finomsodrat
Csatlakozóvezeték-keresztmetszet (max.)	35 mm2 sodrott / 25 mm2 finomsodrat
Szerelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Tokozat anyaga	hőre lágyuló műanyag, piros, UL 94 V-0
Beépítés helye	beltéri
Védettség	IP20
Beépítési méretek	1,5 modul, DIN 43880
Kiegészítő műszaki adatok:	Biztonsági világítási rendszerek esetében
– Egyenáramú és váltóáramú üzem lehetséges	igen
– Legnagyobb folyamatos üzemi feszültség AC (U_C )	255 V

Product 972120 was added to Notepad.

Go to Notepad

Product 972120 was added to the cart.

Go to Web-Shop

Part No. 972130 DG SE DC 550

GTIN 4013364158627, Customs tariff No. (EU): 85363030, Gross weight: 184.00 g, PU: 1.00 db.

Images

Additional information

CAD files

DEHNguard SE DC 550 túlfeszültség-korlátozó
Moduláris és dugaszolható egypólusú túlfeszültség-korlátozó
DC alkalmazásokhoz, Beépítési méretek: 1.5 modul
Hibajelzés
2.típusú SPD az MSZ EN 61643-11 szerint
Nagyteljesítményű varisztor technológia
DC áramkörökre speciálisan kifejlesztett
DCD DC kapcsoló eszköz
Legnagyobb folyamatos üzemi feszültség: 550 V DC
Védelmi feszültségszint: <= 2 kV
Névleges levezetési áram: 12.5 kA
Zárlatiáram állóság a legnagyobb hálózatoldali
túláram védelemmel (DC): 2000 A
Energetikailag koordinált MSZ EN 62305-4
szabvány szerint a Red/Line termékcsalád levezetőivel

Gyártó: DEHN
Típus: DG SE DC 550
Cikksz.: 972130
vagy egyenértékű.

Certificates

Direct Current-Disconnection

When using surge arresters in d.c. applications, disconnection must be reliably ensured even if there are no zero crossings. The specifically developed DC Disconnection (DCD) technology acts as a wedge similar to a blocking valve and interrupts the direct current. Consequently, the devices of the DEHNguard SE DC series are capable of safely interrupting direct currents, thus preventing fire damage caused by d.c. switching arcs.

Technical data

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2.típus / II.osztály
Legnagyobb folyamatos üzemi feszültség DC (U_C )	550 V
Névleges levezetési áram (8/20 µs) (I_n )	12,5 kA
Védelmi feszültségszint (U_P )	≤ 2,0 kV
Legnagyobb zárlati áram előtét-biztosító nélkül (DC) (I_SCCR )	200 A
Rövidzárlat állóképesség a legnagyobb hálózatoldali túláramvédelem esetében (DC) (I_SCCR )	25 kA
Legnagyobb hálózatoldali túláramvédelem	35 A gG

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2.típus / II.osztály
Energetikailag koordinált védőhatás a végkészülékig (≤ 10 m)	2.típus + 3.típus
Névleges feszültség DC (U_N )	500 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	550 V
Névleges levezetési áram (8/20 µs) (I_n )	12,5 kA
Védelmi feszültségszint (U_P )	≤ 2,0 kV
Megszólalási idő (t_A )	≤ 25 ns
Legnagyobb zárlati áram előtét-biztosító nélkül (DC) (I_SCCR )	200 A
Rövidzárlat állóképesség a legnagyobb hálózatoldali túláramvédelem esetében (DC) (I_SCCR )	25 kA
Legnagyobb hálózatoldali túláramvédelem	35 A gG
Időszakos túlfeszültség (TOV) DC (U_T) – Karakterisztika	726 V / 5 s – ellenáll
Időszakos túlfeszültség (TOV) DC, 2x U_C (U_T) – Karakterisztika	1100 V / 120 perc. – biztonságos meghibásodás
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozóvezeték-keresztmetszet (min.)	1.5 mm² tömör- / finomsodrat
Csatlakozóvezeték-keresztmetszet (max.)	35 mm2 sodrott / 25 mm2 finomsodrat
Szerelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Tokozat anyaga	hőre lágyuló műanyag, piros, UL 94 V-0
Beépítés helye	beltéri
Védettség	IP20
Beépítési méretek	1,5 modul, DIN 43880
Kiegészítő műszaki adatok:	Biztonsági világítási rendszerek esetében
– Egyenáramú és váltóáramú üzem lehetséges	nem

Product 972130 was added to Notepad.

Go to Notepad

Product 972130 was added to the cart.

Go to Web-Shop

Part No. 972140 DG SE DC 900

GTIN 4013364158641, Customs tariff No. (EU): 85363030, Gross weight: 190.00 g, PU: 1.00 db.

Images

Additional information

CAD files

DEHNguard SE DC 900 túlfeszültség-korlátozó
Moduláris és dugaszolható egypólusú túlfeszültség-korlátozó
DC alkalmazásokhoz, Beépítési méretek: 1.5 modul
Hibajelzés
2.típusú SPD az MSZ EN 61643-11 szerint
Nagyteljesítményű varisztor technológia
DC áramkörökre speciálisan kifejlesztett
DCD DC kapcsoló eszköz
Legnagyobb folyamatos üzemi feszültség: 900 V DC
Védelmi feszültségszint: <= 3 kV
Névleges levezetési áram: 12.5 kA
Zárlatiáram állóság a legnagyobb hálózatoldali
túláram védelemmel (DC): 2000 A
Energetikailag koordinált MSZ EN 62305-4
szabvány szerint a Red/Line termékcsalád levezetőivel

Gyártó: DEHN
Típus: DG SE DC 900
Cikksz.: 972140
vagy egyenértékű.

Certificates

Direct Current-Disconnection

When using surge arresters in d.c. applications, disconnection must be reliably ensured even if there are no zero crossings. The specifically developed DC Disconnection (DCD) technology acts as a wedge similar to a blocking valve and interrupts the direct current. Consequently, the devices of the DEHNguard SE DC series are capable of safely interrupting direct currents, thus preventing fire damage caused by d.c. switching arcs.

Technical data

Legnagyobb folyamatos üzemi feszültség DC (U_C )	900 V
Névleges levezetési áram (8/20 µs) (I_n )	12,5 kA
Védelmi feszültségszint (U_P )	≤ 3,0 kV
Legnagyobb zárlati áram előtét-biztosító nélkül (DC) (I_SCCR )	100 A
Rövidzárlat állóképesség a legnagyobb hálózatoldali túláramvédelem esetében (DC) (I_SCCR )	25 kA
Legnagyobb hálózatoldali túláramvédelem	80 A gPV

Névleges feszültség DC (U_N )	750 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	900 V
Névleges levezetési áram (8/20 µs) (I_n )	12,5 kA
Védelmi feszültségszint (U_P )	≤ 3,0 kV
Megszólalási idő (t_A )	≤ 25 ns
Legnagyobb zárlati áram előtét-biztosító nélkül (DC) (I_SCCR )	100 A
Rövidzárlat állóképesség a legnagyobb hálózatoldali túláramvédelem esetében (DC) (I_SCCR )	25 kA
Legnagyobb hálózatoldali túláramvédelem	80 A gPV
Időszakos túlfeszültség (TOV) DC (U_T) – Karakterisztika	1089 V / 5 s – ellenáll
Időszakos túlfeszültség (TOV) DC, 2x U_C (U_T) – Karakterisztika	1800 V / 120 perc. – biztonságos meghibásodás
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozóvezeték-keresztmetszet (min.)	1.5 mm² tömör- / finomsodrat
Csatlakozóvezeték-keresztmetszet (max.)	35 mm2 sodrott / 25 mm2 finomsodrat
Szerelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Tokozat anyaga	hőre lágyuló műanyag, piros, UL 94 V-0
Beépítés helye	beltéri
Védettség	IP20
Beépítési méretek	1,5 modul, DIN 43880
Kiegészítő műszaki adatok:	Biztonsági világítási rendszerek esetében
– Egyenáramú és váltóáramú üzem lehetséges	nem

Product 972140 was added to Notepad.

Go to Notepad

Product 972140 was added to the cart.

Go to Web-Shop

Part No. 972115 DG SE DC 60 FM

GTIN 4013364158511, Customs tariff No. (EU): 85363030, Gross weight: 164.00 g, PU: 1.00 db.

Images

Additional information

CAD files

DEHNguard SE DC 60 FM túlfeszültség-korlátozó
Moduláris és dugaszolható egypólusú túlfeszültség-korlátozó
DC alkalmazásokhoz, Beépítési méretek: 1.5 modul
Hibajelzés
2.típusú SPD az MSZ EN 61643-11 szerint
Távjelző érintkezővel
Nagyteljesítményű varisztor technológia
DC áramkörökre speciálisan kifejlesztett
DCD DC kapcsoló eszköz
Legnagyobb folyamatos üzemi feszültség: 60 V DC
Védelmi feszültségszint: <= 0.5 kV
Névleges levezetési áram: 12.5 kA
Zárlatiáram állóság a legnagyobb hálózatoldali
túláram védelemmel (DC): 2000 A
Energetikailag koordinált MSZ EN 62305-4
szabvány szerint a Red/Line termékcsalád levezetőivel

Gyártó: DEHN
Típus: DG SE DC 60 FM
Cikksz.: 972115
vagy egyenértékű.

Certificates

Direct Current-Disconnection

When using surge arresters in d.c. applications, disconnection must be reliably ensured even if there are no zero crossings. The specifically developed DC Disconnection (DCD) technology acts as a wedge similar to a blocking valve and interrupts the direct current. Consequently, the devices of the DEHNguard SE DC series are capable of safely interrupting direct currents, thus preventing fire damage caused by d.c. switching arcs.

Technical data

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2.típus / II.osztály
Legnagyobb folyamatos üzemi feszültség DC (U_C )	60 V
Névleges levezetési áram (8/20 µs) (I_n )	12,5 kA
Védelmi feszültségszint (U_P )	≤ 0,5 kV
Legnagyobb zárlati áram előtét-biztosító nélkül (DC) (I_SCCR )	300 A
Rövidzárlat állóképesség a legnagyobb hálózatoldali túláramvédelem esetében (DC) (I_SCCR )	25 kA
Legnagyobb hálózatoldali túláramvédelem	35 A gG
Jelzőérintkező / Érintkezőtípus	váltóérintkező

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2.típus / II.osztály
Energetikailag koordinált védőhatás a végkészülékig (≤ 10 m)	2.típus + 3.típus
Névleges feszültség DC (U_N )	48 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	60 V
Névleges levezetési áram (8/20 µs) (I_n )	12,5 kA
Védelmi feszültségszint (U_P )	≤ 0,5 kV
Megszólalási idő (t_A )	≤ 25 ns
Legnagyobb zárlati áram előtét-biztosító nélkül (DC) (I_SCCR )	300 A
Rövidzárlat állóképesség a legnagyobb hálózatoldali túláramvédelem esetében (DC) (I_SCCR )	25 kA
Legnagyobb hálózatoldali túláramvédelem	35 A gG
Időszakos túlfeszültség (TOV) DC (U_T) – Karakterisztika	70 V / 5 s. – ellenáll
Időszakos túlfeszültség (TOV) DC, 2x U_C (U_T) – Karakterisztika	120 V / 120 perc - biztonságos meghibásodás
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozóvezeték-keresztmetszet (min.)	1.5 mm² tömör- / finomsodrat
Csatlakozóvezeték-keresztmetszet (max.)	35 mm2 sodrott / 25 mm2 finomsodrat
Szerelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Tokozat anyaga	hőre lágyuló műanyag, piros, UL 94 V-0
Beépítés helye	beltéri
Védettség	IP20
Beépítési méretek	1,5 modul, DIN 43880
Jelzőérintkező / Érintkezőtípus	váltóérintkező
Kapcsolási teljesítmény AC	250 V / 0,5 A
Kapcsolási teljesítmény DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Csatlakozási vezetékkeresztmetszet a jelzőérintkezőnél	max. 1.5 mm² tömör- / finomsodrat
Kiegészítő műszaki adatok:	Biztonsági világítási rendszerek esetében
– Egyenáramú és váltóáramú üzem lehetséges	nem

Product 972115 was added to Notepad.

Go to Notepad

Product 972115 was added to the cart.

Go to Web-Shop

Part No. 972125 DG SE DC 242 FM

GTIN 4013364158610, Customs tariff No. (EU): 85363030, Gross weight: 174.00 g, PU: 1.00 db.

Images

Additional information

CAD files

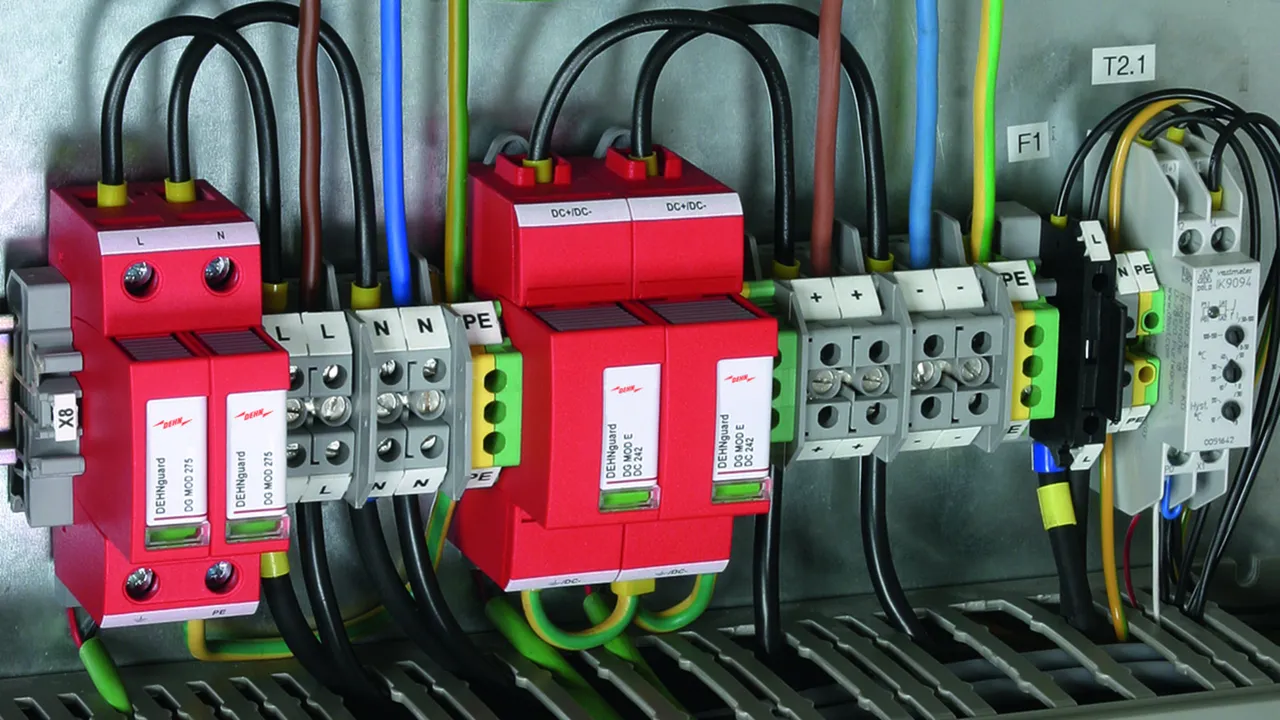

DEHNguard SE DC 242 FM túlfeszültség-korlátozó
Moduláris és dugaszolható egypólusú túlfeszültség-korlátozó
DC alkalmazásokhoz, Beépítési méretek: 1.5 modul
Hibajelzés
2.típusú SPD az MSZ EN 61643-11 szerint
Távjelző érintkezővel
Nagyteljesítményű varisztor technológia
DC áramkörökre speciálisan kifejlesztett
DCD DC kapcsoló eszköz
Legnagyobb folyamatos üzemi feszültség: 242 V DC
Védelmi feszültségszint: <= 1.25 kV
Névleges levezetési áram: 12.5 kA
Zárlatiáram állóság a legnagyobb hálózatoldali
túláram védelemmel (DC): 2000 A
Energetikailag koordinált MSZ EN 62305-4
szabvány szerint a Red/Line termékcsalád levezetőivel

Gyártó: DEHN
Típus: DG SE DC 242 FM
Cikksz.: 972125
vagy egyenértékű.

Certificates

Direct Current-Disconnection

When using surge arresters in d.c. applications, disconnection must be reliably ensured even if there are no zero crossings. The specifically developed DC Disconnection (DCD) technology acts as a wedge similar to a blocking valve and interrupts the direct current. Consequently, the devices of the DEHNguard SE DC series are capable of safely interrupting direct currents, thus preventing fire damage caused by d.c. switching arcs.

Technical data

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2.típus / II.osztály
Legnagyobb folyamatos üzemi feszültség DC (U_C )	242 V
Névleges levezetési áram (8/20 µs) (I_n )	12,5 kA
Védelmi feszültségszint (U_P )	≤ 1,25 kV
Legnagyobb zárlati áram előtét-biztosító nélkül (DC) (I_SCCR )	300 A
Rövidzárlat állóképesség a legnagyobb hálózatoldali túláramvédelem esetében (DC) (I_SCCR )	25 kA
Legnagyobb hálózatoldali túláramvédelem	35 A gG
Jelzőérintkező / Érintkezőtípus	váltóérintkező

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2.típus / II.osztály
Energetikailag koordinált védőhatás a végkészülékig (≤ 10 m)	2.típus + 3.típus
Névleges feszültség DC (U_N )	220 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	242 V
Névleges levezetési áram (8/20 µs) (I_n )	12,5 kA
Védelmi feszültségszint (U_P )	≤ 1,25 kV
Megszólalási idő (t_A )	≤ 25 ns
Legnagyobb zárlati áram előtét-biztosító nélkül (DC) (I_SCCR )	300 A
Rövidzárlat állóképesség a legnagyobb hálózatoldali túláramvédelem esetében (DC) (I_SCCR )	25 kA
Legnagyobb hálózatoldali túláramvédelem	35 A gG
Időszakos túlfeszültség (TOV) DC (U_T) – Karakterisztika	320 V / 5 s - ellenáll
Időszakos túlfeszültség (TOV) DC, 2x U_C (U_T) – Karakterisztika	484 V / 120 perc - biztonságos meghibásodás
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozóvezeték-keresztmetszet (min.)	1.5 mm² tömör- / finomsodrat
Csatlakozóvezeték-keresztmetszet (max.)	35 mm2 sodrott / 25 mm2 finomsodrat
Szerelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Tokozat anyaga	hőre lágyuló műanyag, piros, UL 94 V-0
Beépítés helye	beltéri
Védettség	IP20
Beépítési méretek	1,5 modul, DIN 43880
Jelzőérintkező / Érintkezőtípus	váltóérintkező
Kapcsolási teljesítmény AC	250 V / 0,5 A
Kapcsolási teljesítmény DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Csatlakozási vezetékkeresztmetszet a jelzőérintkezőnél	max. 1.5 mm² tömör- / finomsodrat
Kiegészítő műszaki adatok:	Biztonsági világítási rendszerek esetében
– Legnagyobb folyamatos üzemi feszültség AC (U_C )	255 V

Product 972125 was added to Notepad.

Go to Notepad

Product 972125 was added to the cart.

Go to Web-Shop

Part No. 972135 DG SE DC 550 FM

GTIN 4013364158634, Customs tariff No. (EU): 85363030, Gross weight: 189.00 g, PU: 1.00 db.

Images

Additional information

CAD files

DEHNguard SE DC 550 FM túlfeszültség-korlátozó
Moduláris és dugaszolható egypólusú túlfeszültség-korlátozó
DC alkalmazásokhoz, Beépítési méretek: 1.5 modul
Hibajelzés
2.típusú SPD az MSZ EN 61643-11 szerint
Távjelző érintkezővel
Nagyteljesítményű varisztor technológia
DC áramkörökre speciálisan kifejlesztett
DCD DC kapcsoló eszköz
Legnagyobb folyamatos üzemi feszültség: 550 V DC
Védelmi feszültségszint: <= 2 kV
Névleges levezetési áram: 12.5 kA
Zárlatiáram állóság a legnagyobb hálózatoldali
túláram védelemmel (DC): 2000 A
Energetikailag koordinált MSZ EN 62305-4
szabvány szerint a Red/Line termékcsalád levezetőivel

Gyártó: DEHN
Típus: DG SE DC 550 FM
Cikksz.: 972135
vagy egyenértékű.

Certificates

Direct Current-Disconnection

When using surge arresters in d.c. applications, disconnection must be reliably ensured even if there are no zero crossings. The specifically developed DC Disconnection (DCD) technology acts as a wedge similar to a blocking valve and interrupts the direct current. Consequently, the devices of the DEHNguard SE DC series are capable of safely interrupting direct currents, thus preventing fire damage caused by d.c. switching arcs.

Technical data

Legnagyobb folyamatos üzemi feszültség DC (U_C )	550 V
Névleges levezetési áram (8/20 µs) (I_n )	12,5 kA
Védelmi feszültségszint (U_P )	≤ 2,0 kV
Legnagyobb zárlati áram előtét-biztosító nélkül (DC) (I_SCCR )	200 A
Rövidzárlat állóképesség a legnagyobb hálózatoldali túláramvédelem esetében (DC) (I_SCCR )	25 kA
Legnagyobb hálózatoldali túláramvédelem	35 A gG
Jelzőérintkező / Érintkezőtípus	váltóérintkező

Névleges feszültség DC (U_N )	500 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	550 V
Névleges levezetési áram (8/20 µs) (I_n )	12,5 kA
Védelmi feszültségszint (U_P )	≤ 2,0 kV
Megszólalási idő (t_A )	≤ 25 ns
Legnagyobb zárlati áram előtét-biztosító nélkül (DC) (I_SCCR )	200 A
Rövidzárlat állóképesség a legnagyobb hálózatoldali túláramvédelem esetében (DC) (I_SCCR )	25 kA
Legnagyobb hálózatoldali túláramvédelem	35 A gG
Időszakos túlfeszültség (TOV) DC (U_T) – Karakterisztika	726 V / 5 s – ellenáll
Időszakos túlfeszültség (TOV) DC, 2x U_C (U_T) – Karakterisztika	1100 V / 120 perc. – biztonságos meghibásodás
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozóvezeték-keresztmetszet (min.)	1.5 mm² tömör- / finomsodrat
Csatlakozóvezeték-keresztmetszet (max.)	35 mm2 sodrott / 25 mm2 finomsodrat
Szerelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Tokozat anyaga	hőre lágyuló műanyag, piros, UL 94 V-0
Beépítés helye	beltéri
Védettség	IP20
Beépítési méretek	1,5 modul, DIN 43880
Jelzőérintkező / Érintkezőtípus	váltóérintkező
Kapcsolási teljesítmény AC	250 V / 0,5 A
Kapcsolási teljesítmény DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Csatlakozási vezetékkeresztmetszet a jelzőérintkezőnél	max. 1.5 mm² tömör- / finomsodrat
Kiegészítő műszaki adatok:	Biztonsági világítási rendszerek esetében
– Egyenáramú és váltóáramú üzem lehetséges	nem

Product 972135 was added to Notepad.

Go to Notepad

Product 972135 was added to the cart.

Go to Web-Shop

Part No. 972145 DG SE DC 900 FM

GTIN 4013364158658, Customs tariff No. (EU): 85363030, Gross weight: 194.00 g, PU: 1.00 db.

Images

Additional information

CAD files

DEHNguard SE DC 900 FM túlfeszültség-korlátozó
Moduláris és dugaszolható egypólusú túlfeszültség-korlátozó
DC alkalmazásokhoz, Beépítési méretek: 1.5 modul
Hibajelzés
2.típusú SPD az MSZ EN 61643-11 szerint
Távjelző érintkezővel
Nagyteljesítményű varisztor technológia
DC áramkörökre speciálisan kifejlesztett
DCD DC kapcsoló eszköz
Legnagyobb folyamatos üzemi feszültség: 900 V DC
Védelmi feszültségszint: <= 3 kV
Névleges levezetési áram: 12.5 kA
Zárlatiáram állóság a legnagyobb hálózatoldali
túláram védelemmel (DC): 2000 A
Energetikailag koordinált MSZ EN 62305-4
szabvány szerint a Red/Line termékcsalád levezetőivel

Gyártó: DEHN
Típus: DG SE DC 900 FM
Cikksz.: 972145
vagy egyenértékű.

Certificates

Direct Current-Disconnection

When using surge arresters in d.c. applications, disconnection must be reliably ensured even if there are no zero crossings. The specifically developed DC Disconnection (DCD) technology acts as a wedge similar to a blocking valve and interrupts the direct current. Consequently, the devices of the DEHNguard SE DC series are capable of safely interrupting direct currents, thus preventing fire damage caused by d.c. switching arcs.

Technical data

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2.típus / II.osztály
Legnagyobb folyamatos üzemi feszültség DC (U_C )	900 V
Névleges levezetési áram (8/20 µs) (I_n )	12,5 kA
Védelmi feszültségszint (U_P )	≤ 3,0 kV
Legnagyobb zárlati áram előtét-biztosító nélkül (DC) (I_SCCR )	100 A
Rövidzárlat állóképesség a legnagyobb hálózatoldali túláramvédelem esetében (DC) (I_SCCR )	25 kA
Legnagyobb hálózatoldali túláramvédelem	80 A gPV
Jelzőérintkező / Érintkezőtípus	váltóérintkező

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2.típus / II.osztály
Energetikailag koordinált védőhatás a végkészülékig (≤ 10 m)	2.típus + 3.típus
Névleges feszültség DC (U_N )	750 V
Legnagyobb folyamatos üzemi feszültség DC (U_C )	900 V
Névleges levezetési áram (8/20 µs) (I_n )	12,5 kA
Védelmi feszültségszint (U_P )	≤ 3,0 kV
Megszólalási idő (t_A )	≤ 25 ns
Legnagyobb zárlati áram előtét-biztosító nélkül (DC) (I_SCCR )	100 A
Rövidzárlat állóképesség a legnagyobb hálózatoldali túláramvédelem esetében (DC) (I_SCCR )	25 kA
Legnagyobb hálózatoldali túláramvédelem	80 A gPV
Időszakos túlfeszültség (TOV) DC (U_T) – Karakterisztika	1089 V / 5 s – ellenáll
Időszakos túlfeszültség (TOV) DC, 2x U_C (U_T) – Karakterisztika	1800 V / 120 perc. – biztonságos meghibásodás
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozóvezeték-keresztmetszet (min.)	1.5 mm² tömör- / finomsodrat
Csatlakozóvezeték-keresztmetszet (max.)	35 mm2 sodrott / 25 mm2 finomsodrat
Szerelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Tokozat anyaga	hőre lágyuló műanyag, piros, UL 94 V-0
Beépítés helye	beltéri
Védettség	IP20
Beépítési méretek	1,5 modul, DIN 43880
Jelzőérintkező / Érintkezőtípus	váltóérintkező
Kapcsolási teljesítmény AC	250 V / 0,5 A
Kapcsolási teljesítmény DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Csatlakozási vezetékkeresztmetszet a jelzőérintkezőnél	max. 1.5 mm² tömör- / finomsodrat
Kiegészítő műszaki adatok:	Biztonsági világítási rendszerek esetében
– Egyenáramú és váltóáramú üzem lehetséges	nem

Product 972145 was added to Notepad.

Go to Notepad

Product 972145 was added to the cart.

Go to Web-Shop

DEHNguard ME/SE DC ... (FM)

DEHNguard M DC ACI 1250 FM

Part No. 972150 DG M DC ACI 1250 FM

You are not authorized to download 972150m_D_EN.dxf

ACI-Technology

Direct Current-Disconnection

Product 972150 was added to Notepad.

Product 972150 was added to the cart.

DEHNguard ME DC ... FM

Part No. 972147 DG ME DC Y 1000 FM

You are not authorized to download 972147.stp

You are not authorized to download 972147.igs

You are not authorized to download 972147.jt

You are not authorized to download 972147.dwg

You are not authorized to download 972147m_E.dxf

Direct Current-Disconnection

Product 972147 was added to Notepad.

Product 972147 was added to the cart.

DEHNguard SE DC ...

Part No. 972110 DG SE DC 60

You are not authorized to download 972120.stp

You are not authorized to download 972120.igs

You are not authorized to download 972120.jt

You are not authorized to download 972120.dwg

You are not authorized to download 972110m_E.dxf

You are not authorized to download DEHN.972110.wspak

You are not authorized to download DEHN.972110.edz

Direct Current-Disconnection

Product 972110 was added to Notepad.

Product 972110 was added to the cart.

Part No. 972120 DG SE DC 242

You are not authorized to download 972120.stp

You are not authorized to download 972120.igs

You are not authorized to download 972120.jt

You are not authorized to download 972120.dwg

You are not authorized to download 972110m_E.dxf

You are not authorized to download DEHN.972120.wspak

You are not authorized to download DEHN.972120.edz

Direct Current-Disconnection

Product 972120 was added to Notepad.

Product 972120 was added to the cart.

Part No. 972130 DG SE DC 550

You are not authorized to download 972120.stp

You are not authorized to download 972120.igs

You are not authorized to download 972120.jt

You are not authorized to download 972120.dwg

You are not authorized to download 972110m_E.dxf

You are not authorized to download DEHN.972130.wspak

You are not authorized to download DEHN.972130.edz

Direct Current-Disconnection

Product 972130 was added to Notepad.

Product 972130 was added to the cart.

Part No. 972140 DG SE DC 900

You are not authorized to download 972120.stp

You are not authorized to download 972120.igs

You are not authorized to download 972120.jt

You are not authorized to download 972120.dwg

You are not authorized to download 972110m_E.dxf

You are not authorized to download DEHN.972140.wspak

You are not authorized to download DEHN.972140.edz

Direct Current-Disconnection

Product 972140 was added to Notepad.

Product 972140 was added to the cart.

DEHNguard SE DC ... FM

Part No. 972115 DG SE DC 60 FM

You are not authorized to download 972125.stp

You are not authorized to download 972125.igs

You are not authorized to download 972125.jt

You are not authorized to download 972125.dwg

You are not authorized to download 972115m_E.dxf

You are not authorized to download DEHN.972115.wspak

You are not authorized to download DEHN.972115.edz

Direct Current-Disconnection

Product 972115 was added to Notepad.

Product 972115 was added to the cart.

Part No. 972125 DG SE DC 242 FM

You are not authorized to download 972125.stp

You are not authorized to download 972125.igs

You are not authorized to download 972125.jt

You are not authorized to download 972125.dwg
