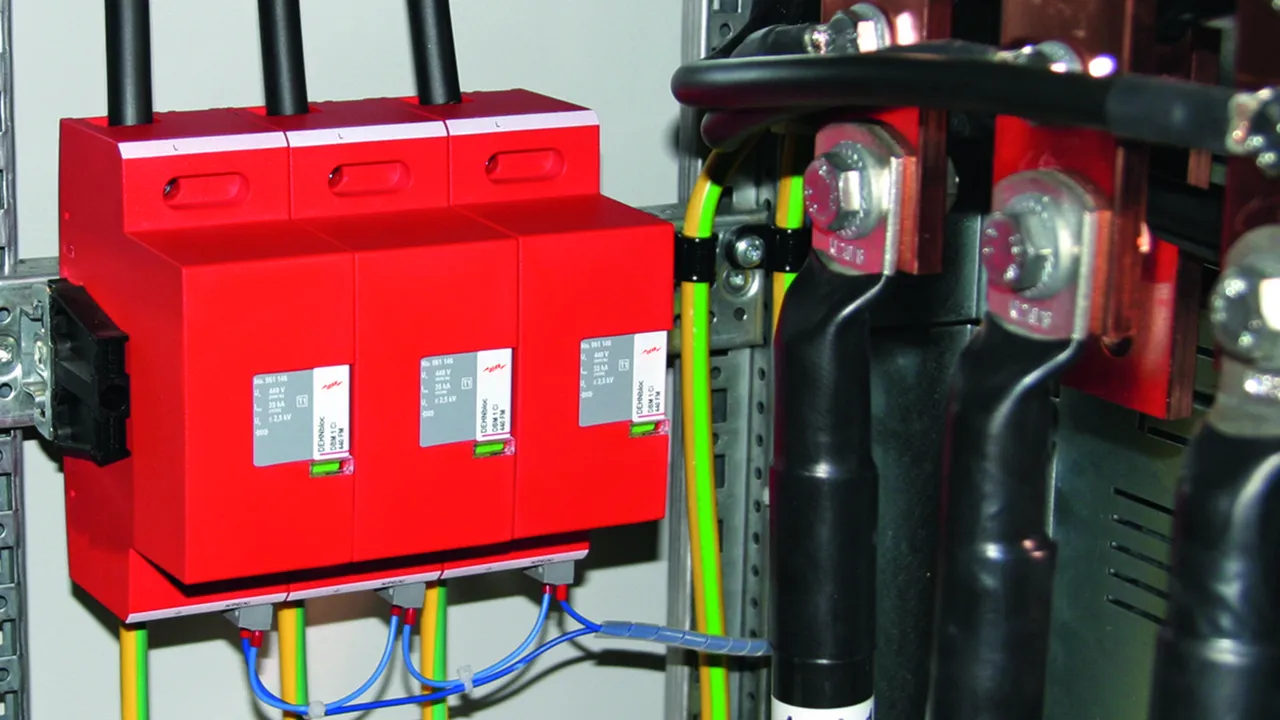

DEHNbloc Maxi 1 CI 440 / 760 FM

  • Szikraköz alapú villámáram-levezető beépített előtét-biztosítóval kompakt tokozatban
  • Nagy villámáram-levezető képesség 35kA (10/350 µs)
  • Alacsony védelmi feszültségszint (beleértve az előtét-biztosítót)
  • Nagy utánfolyóáram-, kioltási ill. korlátozási képesség a RADAX-Flow technológiának köszönhetően
  • Energetikailag koordinált a Red/Line levezető termékcsalád többi tagjával
  • Működés- /hibaállapot jelzése, zöld / piros színnel a kémlelőablakban

Details

Rugalmas szerelés szerelőkerettel.
lorem ipsum

DEHNbloc Maxi 1 CI 440 FM

Koordinált egypólusú villámáram-levezető beépített előtét-biztosítóval 400 / 690V TN- illetve 400V IT rendszerekhez; távjelző érintkezővel felügyeleti rendszerhez (potenciálfüggetlen váltóérintkező).

1 Product

Part No. 961146 DBM 1 CI 440 FM

GTIN 4013364250062, Customs tariff No. (EU): 85363090, Gross weight: 1175.20 g, PU: 1.00 db.

Images

Additional information

DEHNbloc Maxi 1 CI 440 FM
Koordinált, egypólusú villámáram-levezető, 3 modul széles
beépített előtét-biztosítóval és távjelző érintkezővel
1.típusú SPD az MSZ EN 61643-11 szerint
RADAX Flow szikraköz technológia
az utánfolyóáram-korlátozására
Hibajelzés
Legnagyobb üzemi folyamatos feszültség: 440 V AC
Védelmi szint: <= 4 kV
Villámáram impulzus (10/350): 35 kA
Utánfolyóáram-kioltási képesség: 50 kAeff-ig
Energetikailag koordinált az MSZ EN 62305-4 szerint
a Red/Line termékcsalád 2.típusú levezetőivel

Gyártó: DEHN
Típus: DBM 1 CI 440 FM
Cikksz.: 961146
vagy egyenértékű.

Certificates



Circuit Interruption

The backup fuse is already integrated here. This means: reduced space requirement, lower installation costs, faster wiring, and shorter connecting cables. This concept can be found in the product ranges DEHNvenCI, DEHNbloc Maxi S, DEHNguard ... CI and V(A) NH...

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján 1.típus / I.osztály
Legnagyobb folyamatos üzemi feszültség AC (UC ) 440 V (50 / 60 Hz)
Levezetési áramimpulzus (10/350 µs) (Iimp ) 35 kA
Védelmi feszültségszint (UP ) ≤ 2,5 kV
Max. hálózatoldali túláramvédelem nem szükséges
Jelzőérintkező / Érintkezőtípus váltóérintkező

Product 961146 was added to Notepad.

Go to Notepad

Product 961146 was added to the cart.

Go to Web-Shop

DEHNbloc Maxi 1 CI 760 FM

Koordinált egypólusú villámáram-levezető beépített előtét-biztosítóval 690V TN / IT rendszerekhez; távjelző érintkezővel felügyeleti rendszerhez (potenciálfüggetlen váltóérintkező).

1 Product

Part No. 961176 DBM 1 CI 760 FM

GTIN 4013364250123, Customs tariff No. (EU): 85363090, Gross weight: 1170.00 g, PU: 1.00 db.

Images

Additional information

DEHNbloc Maxi 1 CI 760 FM
Koordinált, egypólusú villámáram-levezető, 3 modul széles
beépített előtét-biztosítóval és távjelző érintkezővel
1.típusú SPD az MSZ EN 61643-11 szerint
RADAX Flow szikraköz technológia
az utánfolyóáram-korlátozására
Hibajelzés
Legnagyobb üzemi folyamatos feszültség: 760 V AC
Védelmi szint: <= 4 kV
Villámáram impulzus (10/350): 35 kA
Utánfolyóáram-kioltási képesség: 25 kAeff-ig
Energetikailag koordinált az MSZ EN 62305-4 szerint
a Red/Line termékcsalád levezetőivel

Gyártó: DEHN
Típus: DBM 1 CI 760 FM
Cikksz.: 961176
vagy egyenértékű.

Certificates



Circuit Interruption

The backup fuse is already integrated here. This means: reduced space requirement, lower installation costs, faster wiring, and shorter connecting cables. This concept can be found in the product ranges DEHNvenCI, DEHNbloc Maxi S, DEHNguard ... CI and V(A) NH...

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján 1.típus / I.osztály
Legnagyobb folyamatos üzemi feszültség AC (UC ) 760 V (50 / 60 Hz)
Levezetési áramimpulzus (10/350 µs) (Iimp ) 35 kA
Védelmi feszültségszint (UP ) ≤ 4 kV
Max. hálózatoldali túláramvédelem nem szükséges
Jelzőérintkező / Érintkezőtípus váltóérintkező
